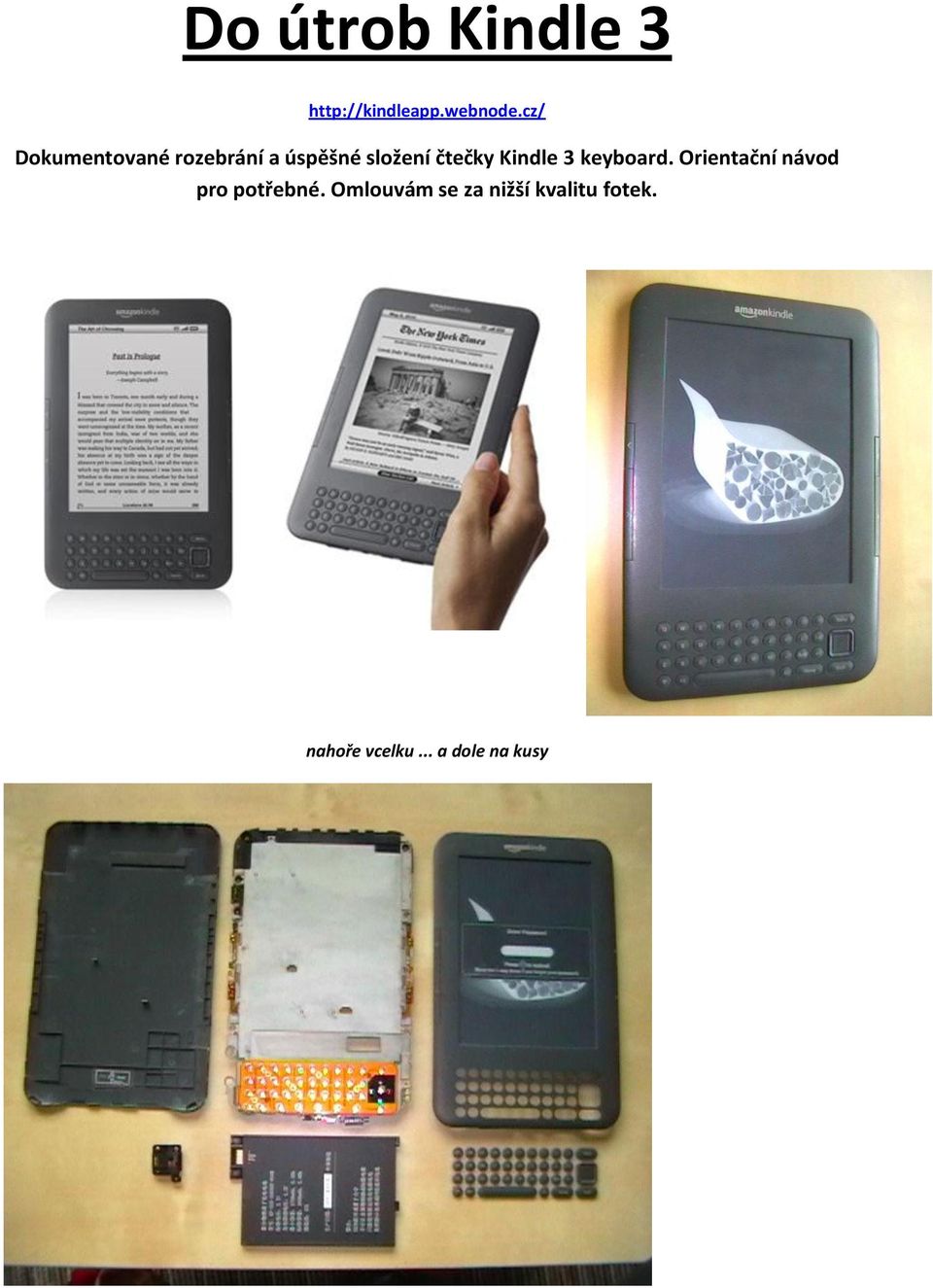

1 Do útrob Kindle 3 Dokumentované rozebrání a úspěšné složení čtečky Kindle 3 keyboard. Orientační návod pro potřebné. Omlouvám se za nižší kvalitu fotek. nahoře vcelku... a dole na kusy

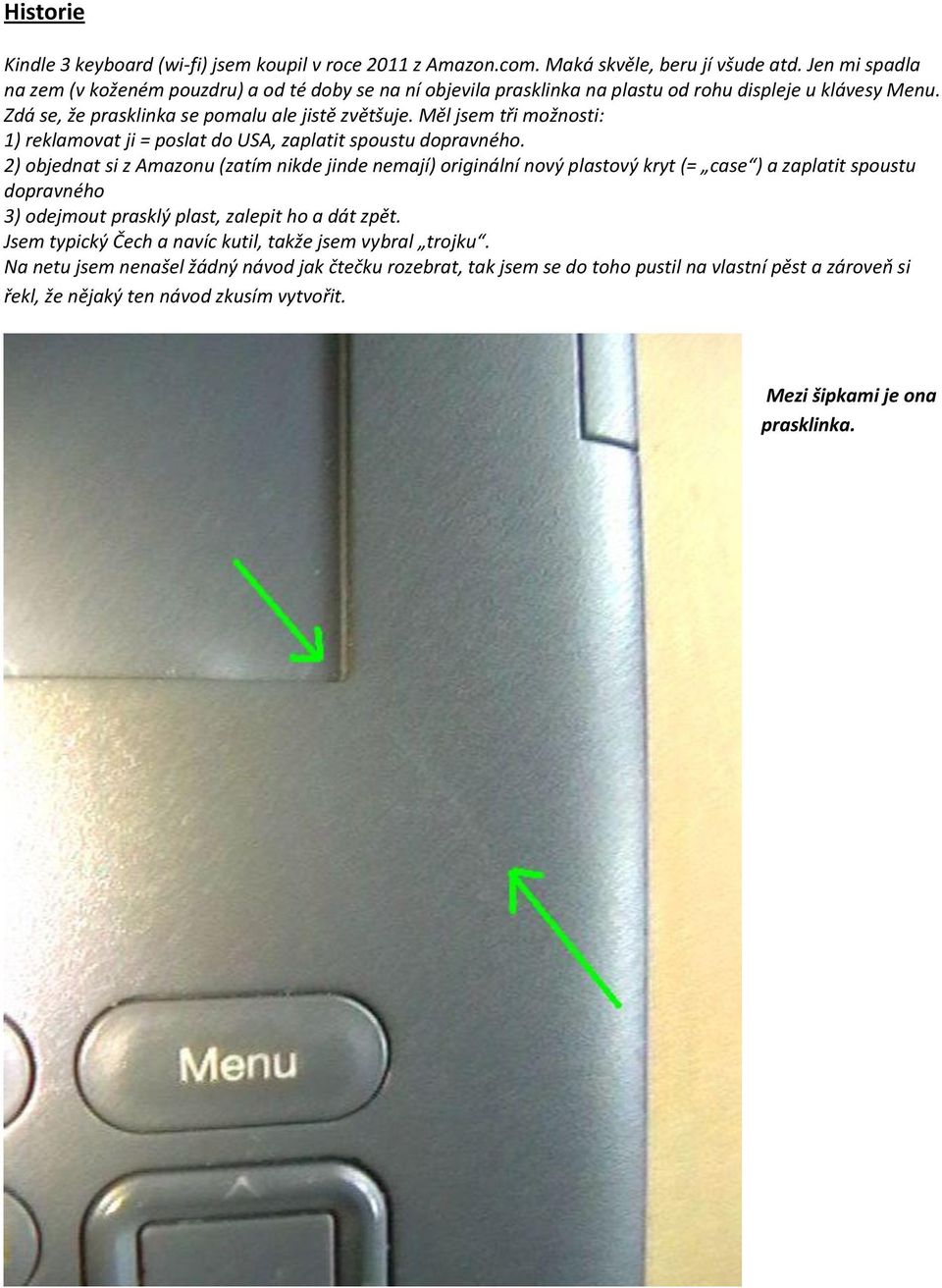

2 Historie Kindle 3 keyboard (wi-fi) jsem koupil v roce 2011 z Amazon.com. Maká skvěle, beru jí všude atd. Jen mi spadla na zem (v koženém pouzdru) a od té doby se na ní objevila prasklinka na plastu od rohu displeje u klávesy Menu. Zdá se, že prasklinka se pomalu ale jistě zvětšuje. Měl jsem tři možnosti: 1) reklamovat ji = poslat do USA, zaplatit spoustu dopravného. 2) objednat si z Amazonu (zatím nikde jinde nemají) originální nový plastový kryt (= case ) a zaplatit spoustu dopravného 3) odejmout prasklý plast, zalepit ho a dát zpět. Jsem typický Čech a navíc kutil, takže jsem vybral trojku. Na netu jsem nenašel žádný návod jak čtečku rozebrat, tak jsem se do toho pustil na vlastní pěst a zároveň si řekl, že nějaký ten návod zkusím vytvořit. Mezi šipkami je ona prasklinka.

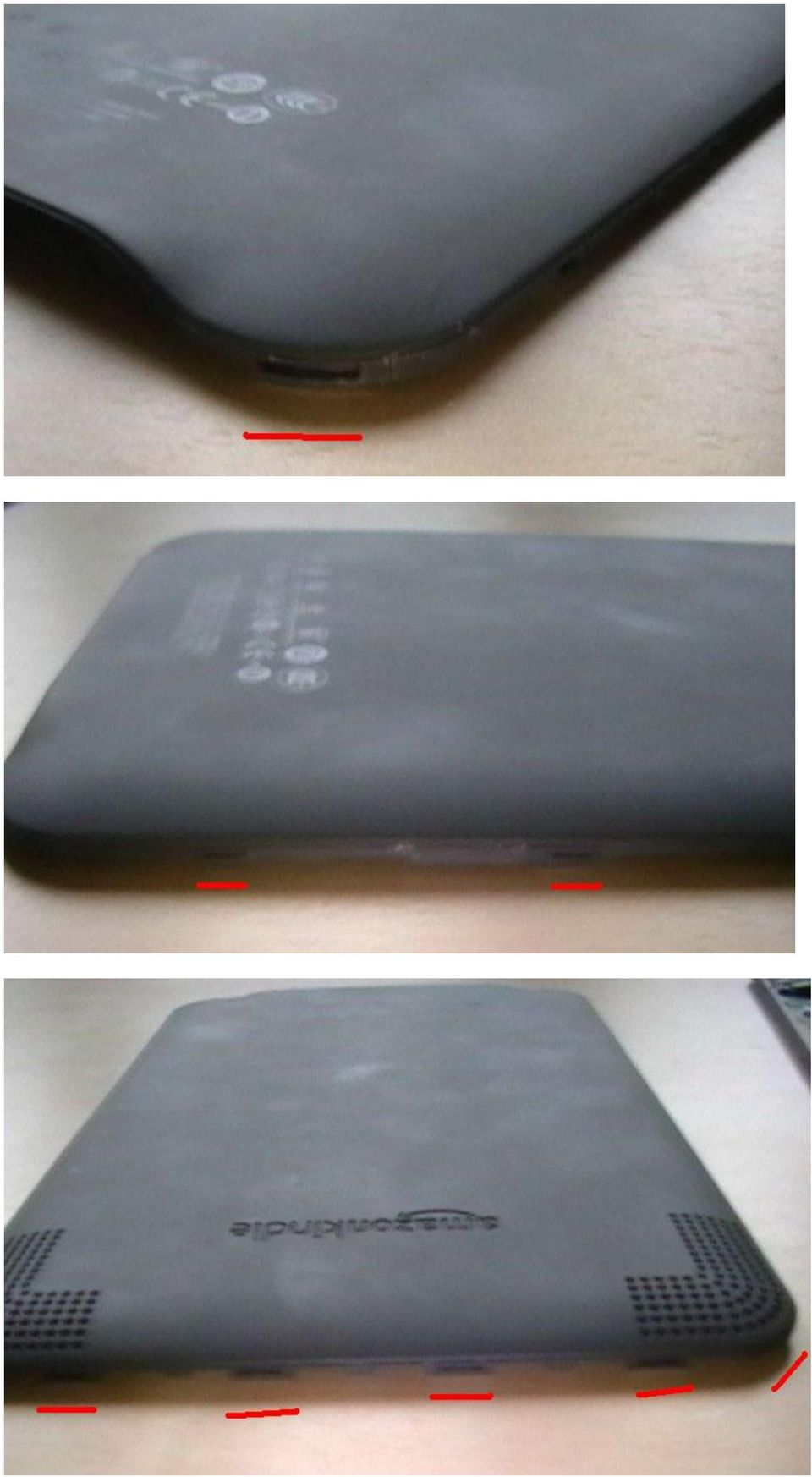

3 Rozebrání Pomůcky: šroubovák s jemnými nástavci ( bity ), antistatická pinzeta (není nutná). Po hororovém vyloupání plastu šlo vše překvapivě hladce. Plastový kryt Po hororovém úvodu se naskytne tento pohled Zadní plast se musí postupně po obvodu vyloupat (systém plastových zobáčků). Mně posloužil titěrný plochý šroubovák. Ovšem protože jsem netušil, kde všude jsou pacičky, trochu jsem se zapotil a způsobil pár škod na designu. Vypadá to, že zadní plast je tvrdší, než vrchní kde je displej a klávesy TAK OPATRNĚ. Po vyloupání všech pacek vytáhněte kryt šikmo směrem od spodku (kde jsou konektory, on/off, volume). Nemusím říkat, že jakmile nakřápnete displej, je šlus. Několik fotek o rozmístění otvorů pro plastové pacičky (u červených čar) níže...

4

5

6 Baterie akumulátor Četl jsem, že na moderních přenosných elektronických zařízeních první odchází vždy baterie, takže něco o ní. Nedá se přehlédnout, je uchycena dvojicí šroubků a z druhé strany pacičkami. Pozor pod baterií jsou pro šroubky dvě kovové podložky, ať se nezakutálejí. Dole detail jednoho šroubku.

7 Potisk akumulátoru.

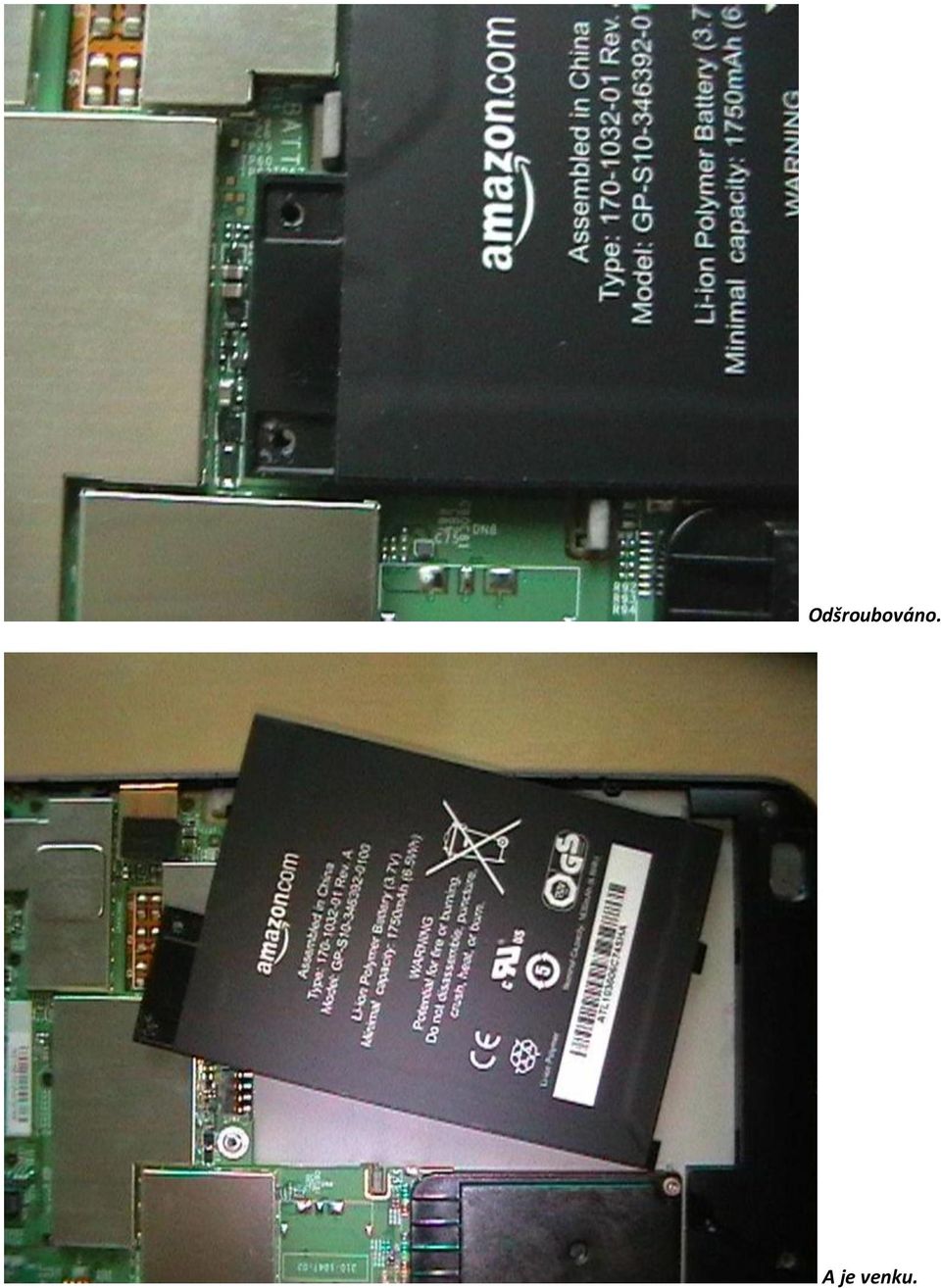

8 Odšroubováno. A je venku.

9 Detail na podložky a konektor mezi nimi. Baterie zespod.

10 Nahoře konektor baterie, dole technické údaje (čitelně, z poloviny čínsky).

11 Důkaz místo slibů, displeje e-ink opravdu nepotřebují napětí pro statické zobrazování (jen pro změnu obrazu). Elektronika a plošný spoj Pro odejmutí plošného spoje od horního plastu musíte vyšroubovat všechny šroubky (až na čtyři jež drží plastový kryt napravo od baterie, pod ním je nejspíš čip nebo tak nevím). Horní kablík je od bočních tlačítek (pro stránkování). Spodní kabel je od displeje.

12 Detail vypínače. Systém posunovacího plastu, pružinky a spínače, k němu ukazuje šipka. Konektor jack 3,5 pro sluchátka.

13 Dvě tlačítka pro hlasitost (volume). Připojení klávesnice.

14 Záhadný konektor, netuším k čemu slouží, je hned za otvorem a má čtyři piny. Otvor (nalézá se na levém boku v rovině s klávesnicí) je malý i na microcd karty.o tomto konektoru se nezmiňuje ani Kindle Users Guide. Kablík k dvojici bočních tlačítek (stránkování).

15 Kablík vedoucí k reproduktorkům. Pokračující kablík k repro a vedle spoj kostry. Horní boční otvor (ten už nemá záhadný konektor).

16 Toto je prosím reproduktor (R, L je pro změnu na ležato). Otvor před záhadným konektorem. A zase on. Pan Záhadný. Ač na fotce nejsou, ve skutečnosti opravdu má 4 piny (na fotce jsou dva ve stínu).

17 Při vzbuzení (zapínacím tlačítkem) svítí stále zelená LED, ovšem musí být připojena baterie....jen jsem Vám to chtěl ukázat. Deska pod záhadným konektorem.

18 Spodní strana záhadného konektoru. Zleva: zelená LED + on/off tlačítko, mini USB, mikrofon, Jack 3,5 a jedno ze dvou tlačítek volume. Obě tlačítka volume.

19 Displej Displej je po obvodu přilepený k plastovému krytu (neodlepil jsem ho). Proto nyní oddělme tuto část od zbytku tj. od elektroniky. Nejprve vyšroubujte všechny stříbrné šroubky (přichycují plast) a pak černé šroubky (na plošňáku) co najdete. Teď odpojte kabel k displeji (je vlevo). Stačí ho vytáhnout směrem vzhůru od desky. Nyní opatrně vyjmeme celou desku (chcete-li PCB, plošňák, motherboard, elektroniku). Kablík k displeji na dvou fotkách.

20 Konektor od kablíku k displeji. Sám displej zezadu (dobré zrcadlo). Roh displeje. Nelekejte se, není prasklý.

21 Detail zezadu. Stále dobrá čitelnost. Klávesnice Klávesnice je běžné konstrukce, fólie se spoji a membránovými tlačítky, na tom silikon s plastovými tlačítky. Toť vše. Silikonová vrstva zezadu.

22 Silikonová vrstva vyjmuta. Fóliová klávesnice.

23 Detail joysticku, systém pěti tlačítek. Kablík vedoucí z klávesnice.

24 Detail na moduly dvojic bočních tlačítek.

25 Ještě před složením... úchvatný pohled na všechny části (bez šroubků, ty jsem nefotil). Níže druhá fotka tohoto kompletu...

26 Složení Složení je za pár minut. Jen pozor na správné dotažení šroubků ( tak akorát ), na důsledné zaklapnutí zadního plastového krytu do všech paciček. Jinak nic. Po vložení baterie se čtečka ihned sama zrestartuje a zase maká bez potíží. Závěr Překvapilo mě, že celé šasi je komplet plastové (nutno dodat, že asi čtyř různých druhů plastu). Displej je přilepený k hornímu plastovému krytu a na jeho odlepování jsem už nenašel odvahu. Nevím, k čemu slouží čtyřpinový záhadný konektor trochu schovaný ovšem přístupný (levý bok dole z boku je v krytu díra). Nakonec jsem plast slepil zvenku (vteřinové lepidlo nebo bezbarvý lak na nehty). Tento článek lze stáhnou na jako.pdf.
