1 2. Rozebrání tiskárny Written By: Dozuki System 2018 manual.prusa3d.com/ Page 1 of 14

2 Step 1 Příprava tiskárny Tento návod popisuje upgrade z Original Prusa i3 MK2S na MK3. Pokud máte starší verzi MK2, důrazně doporučujeme nejdříve objednat svorníky ložisek osy Y. (Pro zobrazení tohoto dílu musíte být přihlášeni). Zkontrolujte, že jste z extruderu vysunuli filament a tiskárna je odpojená ze zásuvky! Připravte si nářadí, které zasíláme s MK2S kitem, případně si obstarejte podobné v nejbližším obchodu s nářadím. Důrazně doporučujeme si obstarat misku nebo krabici na díly. Některé budete potřebovat pro opětovné složení tiskárny manual.prusa3d.com/ Page 2 of 14

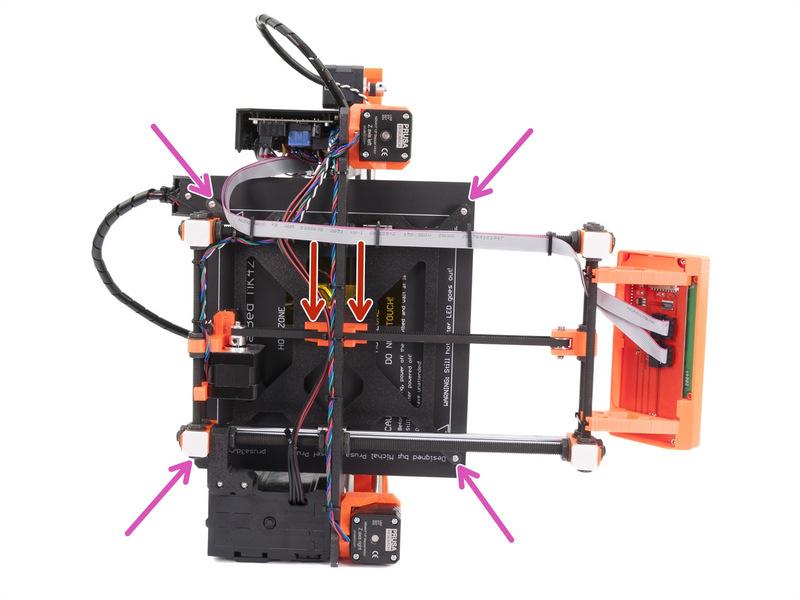

3 Step 2 Osa Y: odpojení motoru a vyhřívané podložky (1. část) Znovu se ujistěte, že tiskárna není připojena k elektrické zásuvce. Je zde riziko případného poškození elektroniky! Natočte k sobě tiskárnu levým bokem s krytem elektroniky. Uvolněte šroub M3x40 pomocí 2,5mm inbusového klíče. Otevřete dvířka krytu elektroniky a odpojte VŠECHNY KABELY z desky RAMBo. Postupujte opatrně, odpojte konektor, netahejte za kabel! Pokud budou kabely uvnitř krytu sepnuty stahovací páskou, tak ji odstřihněte a vyjměte. Některé konektory disponují pojistkou (především od motorů), kterou je nutné zmáčknout před tím, než jej budete moci odpojit manual.prusa3d.com/ Page 3 of 14

4 Step 3 Osa Y: odpojení motoru a vyhřívané podložky (2. část) Otočte tiskárnu na stranu se zdrojem a pro zvýšení stability posuňte vyhřívanou podložku zcela dozadu. Stlačte řemen dolu a ven z držáku (Y-belt-holder). Uvolníte tím napětí v řemenu a bude možné odpojit motor osy Y. Odstřihněte všechny stahovací pásky, které drží kabel motoru osy Y až do krytu elektroniky (RAMBo cover). Pomocí 2mm inbusového klíče povolte všechny čtyři šrouby, které drží vyhřívanou podložku. Pomocí 2,5mm inbusového klíče povolte oba šrouby M3 na dílu Y-belt-holder. Při povolování posledního šroubu držte vyhřívanou podložku, jinak upadne! Ustřihněte stahovací pásku blízko krytu elektroniky (RAMBo case) a odstraňte celou vyhřívanou podložku manual.prusa3d.com/ Page 4 of 14

5 Step 4 Osa Y: odpojení motoru a vyhřívané podložky (3. část) Otočte tiskárnu zpět, posuňte vyhřívanou podložku dopředu, povolte šrouby, které drží koncový spínač a dejte jej stranou. Povolte oba šrouby, které drží motor osy Y. Řemeničku ponechte na hřídeli a motor dejte stranou. Povolte všech šest matek (M3nN) a odstraňte pojezd osy Y (Y-carriage). Posbírejte všechny tři šrouby tvaru U a ponechte si je na později. Step 5 Osa Y: demontáž kladky Pomocí 2,5mm inbusového klíče povolte šroub M3 na dílu Y-axisidler. Vyjměte kladku s ložiskem 623h, ponechte si ji pro opětovnou montáž manual.prusa3d.com/ Page 5 of 14

6 Step 6 Odpojení extruderu (1. část) Pomocí kombinovaných kleští přestřihněte stahovací pásku, která drží kabely od extruderu. Postupujte opatrně, můžete poškodit kabely. Pomocí kleští přestřihněte pásky na kroucené bužírce za extruderem. Opět postupujte opatrně, ať nepoškodíte kabely. Odmotejte kroucenou bužírku po celé délce až ke krytu elektroniky manual.prusa3d.com/ Page 6 of 14

7 Step 7 Odpojení extruderu (2. část) Pomocí kleští přestřihněte stahovací pásku na kabelovém svazku. Odeberte stahovací pásky a posuňte kabely do stran. Pomocí 2,5mm inbusového klíče povolte všechny tři šrouby, které drží tělo extruderu. Při povolování posledního šroubu držte extruder, jinak upadne! Odeberte extruder z tiskárny a položte jej stranou manual.prusa3d.com/ Page 7 of 14

8 Step 8 Rozebrání extruderu Pomocí 2,5mm inbusového klíče povolte 4 šrouby bočního ventilátoru a následně jej kompletně odeberte, potřebujete přístup ke kabeláži motoru. 2,5mm inbusovým klíčem povolte přítlačnou kladku extruderu (Extruder idler). Obě pružinky si ponechte na později. Pomocí 2,5mm inbusového klíče povolte šrouby, které drží motor na extruderu. Motor si ponechte na pozdější montáž manual.prusa3d.com/ Page 8 of 14

9 Step 9 Osa X: demontáž kabelů Posuňte osu Z vzhůru otáčením trapézových tyčí. Až dosáhnete přibližně 3/4 výšky tiskárny, zastavte a položte tiskárnu na stranu s napájecím zdrojem. Pomocí 2,5mm inbusového klíče povolte spodní šroub krytu elektroniky a otočte krytem vzhůru. Neodmotávejte kroucenou bužírku, pouze následujte kabely motoru osy X do krytu elektroniky a vyjměte je. Otočte tiskárnu zpět na nohy manual.prusa3d.com/ Page 9 of 14

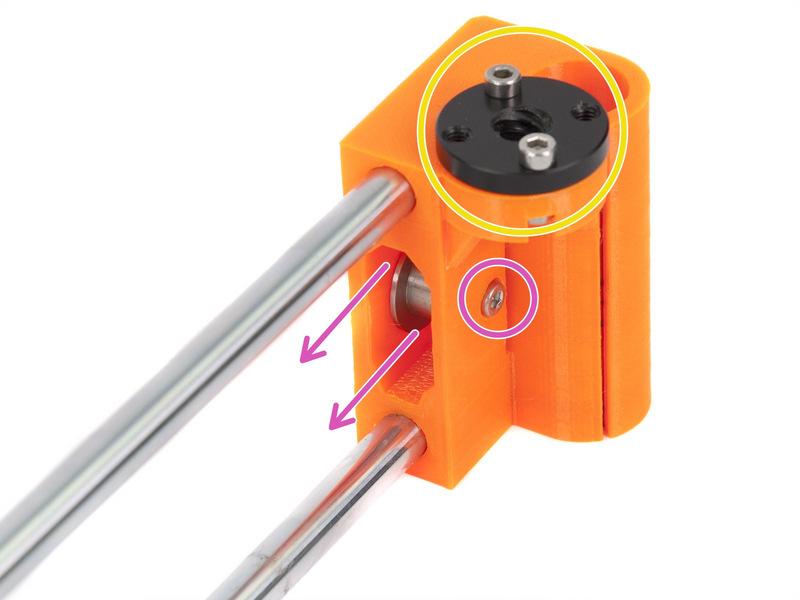

10 Step 10 Osa X: příprava osy Z 2,5mm inbusovým klíčem povolte šrouby na 3D tištěných součástkách v levém a pravém horním rohu osy Z (díly Z-axis-top-left a Z-axis-top-right). Poté je sundejte z rámu tiskárny. Vyjměte hlazené tyče na obou stranách a pokud nejdou vysunout, zkuste jimi nejprve otočit. Postupujte opatrně, mohli byste zlomit tištěné součástky ve spodní části osy Z. Otáčejte trapézovými tyčemi a vysuňte osu X zcela nahoru. V horní části přidržujte osu X jednou rukou, jakmile se dostane mimo závity spadne! 2018 manual.prusa3d.com/ Page 10 of 14

11 Step 11 Osa X: odpojení motoru Pomocí kleští vytáhněte řemen z dílu X-carriage. Dříve než vyjmete motor, odmotejte kroucenou bužírku. Uvolněte vyznačené šrouby na držáku motoru pomocí 2,5mm inbusového klíče a sundejte motor z dílu X-end-motor. Řemeničku ponechte na motoru osy X. Přesuňte se na druhou stranu osy X, povolte šroub M3 a vyjměte kladku s ložiskem 623h, ponechte si ji pro opětovnou montáž. Vyjměte černé trapézové matky z obou tištěných dílů x-end-motor a x-end-idler. Ponechte si je pro opětovnou montáž manual.prusa3d.com/ Page 11 of 14

12 Step 12 Osa Z: odpojení motorů Najděte kabely od motorů osy Z a ustřihněte všechny stahovací pásky, které je drží na rámu. Povolte vyznačené šrouby na držáku motoru (díl Z-axis-bottomright) pomocí 2,5mm inbusového klíče a položte motor na pracovní stůl pod tiskárnou. Opakujte předchozí instrukce i na druhém motoru osy Z. Opatrně zvedněte tiskárnu nahoru, abyste mohli vyjmout oba motory. Step 13 Rozebrání LCD Položte tiskárnu na stranu se zdrojem. Uvolněte LCD kabely z příchytek na rámu podél osy Y. Pomocí kombinovaných kleští přestřihněte stahovací pásku, která drží LCD. Při stříhání druhé pásky držte LCD, jinak upadne! Povolte šrouby uvnitř LCD krytu a odpojte vytištěné díly od LCD. Uschovejte si kryt a ovladač. Podpory budou nahrazeny novými manual.prusa3d.com/ Page 12 of 14

13 Step 14 Finální kontrola Máme rozebráno! Rychlá kontrola, že máme vše potřebné: (poznámka: fotka neobsahuje veškeré díly) Lineární motor (5x) a trapézová matka (2x) Kladka s ložiskem 623h (2x) Pružinky extruderu (2x) LCD včetně kabelů (1x) Kryt LCD a ovladač (1x) Vytištěné díly pro MK3 upgrade Šroub tvaru U (3x) Step 15 Nastal čas sestavit MK3! Rozloženo, hotovo! Můžeme se pustit do složení MK3. Použijte náš online manuál pro složení MK3 Uvidíme se při skládání MK3 ;) 2018 manual.prusa3d.com/ Page 13 of 14

14 This document was last generated on :13:42 PM manual.prusa3d.com/ Page 14 of 14
