Leonova. the machine condition genius. Potřebujete-li okamžitou informaci o stavu zařízení, použijte analýzu. Šetří vaše peníze.

Transkript

1

2 Leonova the machine condition genius Potřebujete-li okamžitou informaci o stavu zařízení, použijte analýzu. Šetří vaše peníze. Plná zodpovědnost za udržení vašich strojů v provozu. Myslete na údržbu, myslete na profit.

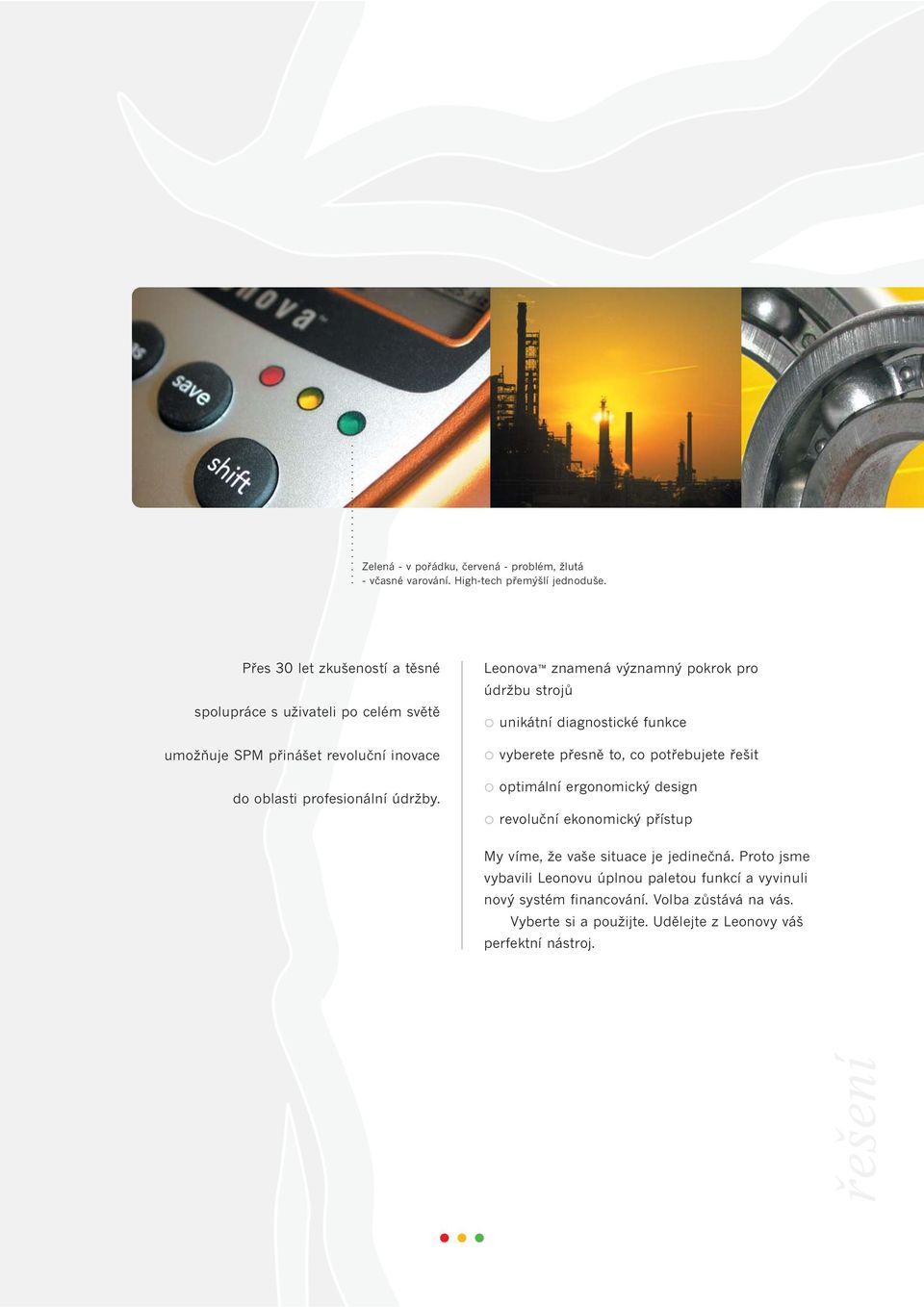

3 Zelená - v pořádku, červená - problém, žlutá - včasné varování. High-tech přemýšlí jednoduše. Přes 30 let zkušeností a těsné spolupráce s uživateli po celém světě umožňuje SPM přinášet revoluční inovace do oblasti profesionální údržby. Leonova znamená významný pokrok pro údržbu strojů unikátní diagnostické funkce vyberete přesně to, co potřebujete řešit optimální ergonomický design revoluční ekonomický přístup My víme, že vaše situace je jedinečná. Proto jsme vybavili Leonovu úplnou paletou funkcí a vyvinuli nový systém financování. Volba zůstává na vás. Vyberte si a použijte. Udělejte z Leonovy váš perfektní nástroj. řešení

4 technické Amplituda vibrací plus FFT spektrum rychlá diagnostika všech běžných poruch stojů. Páteří profesionální údržby jsou dvě prověřené techniky, použitelné pro identifikaci problémových bodů. Širokopásmové měření mohutnosti vibrací dle ISO určí celkový stav stroje. Monitorování rázových pulsů metodou True SPM poskytuje včasné varování zhoršení stavu ložisek, nejčastější příčiny selhání strojů. Mohutnost vibrací plus FFT spektrum Leonova měří rychlost vibrací, zrychlení a výchylku dle nového standardu ISO 10816, přičemž lze v menu vybrat všechny specifikované třídy stroje a jejich alarmové hodnoty. Navíc při měření hodnoty mohutnosti vibrací Leonova zobrazí FFT spektrum, v němž lze jednoduše rozeznat symptomy špatného vyvážení, souososti či uložení konstrukce. Metoda True SPM Metoda rázových pulsů SPM je jediná úspěšná monitorovací metoda specializovaná na valivá ložiska. Představuje přesnou informaci o mechanickém stavu povrchu a podmínkách mazání ložisek, určujících jejich životnost. Použití nevhodných mazadel a nedostatečné mazání, základní příčina mnoha poruch ložisek, je jednoduše odhalena.

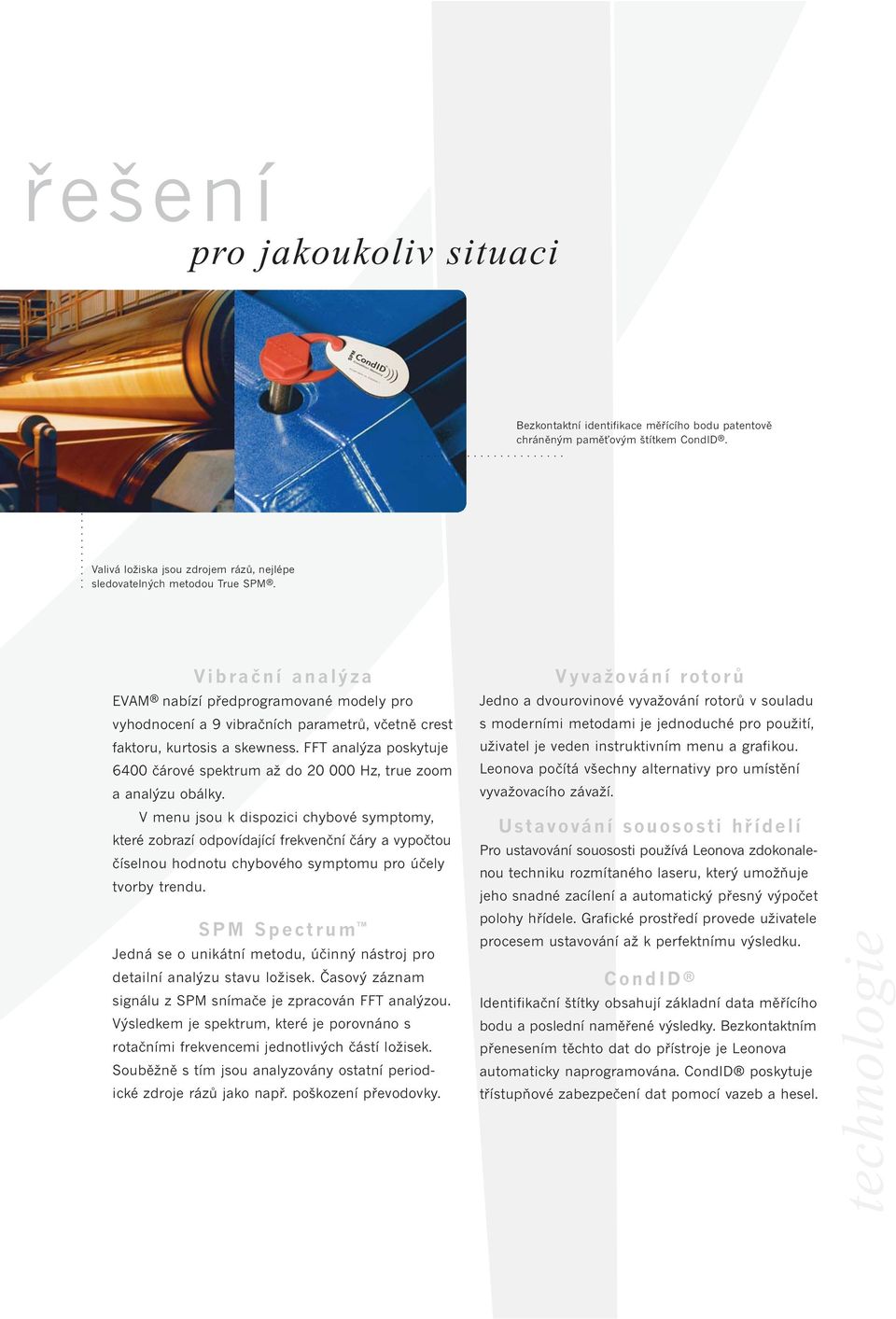

5 řešení pro jakoukoliv situaci Bezkontaktní identifikace měřícího bodu patentově chráněným paměťovým štítkem CondID. Valivá ložiska jsou zdrojem rázů, nejlépe sledovatelných metodou True SPM. Vibrační analýza EVAM nabízí předprogramované modely pro vyhodnocení a 9 vibračních parametrů, včetně crest faktoru, kurtosis a skewness. FFT analýza poskytuje 6400 čárové spektrum až do Hz, true zoom a analýzu obálky. V menu jsou k dispozici chybové symptomy, které zobrazí odpovídající frekvenční čáry a vypočtou číselnou hodnotu chybového symptomu pro účely tvorby trendu. SPM Spectrum Jedná se o unikátní metodu, účinný nástroj pro detailní analýzu stavu ložisek. Časový záznam signálu z SPM snímače je zpracován FFT analýzou. Výsledkem je spektrum, které je porovnáno s rotačními frekvencemi jednotlivých částí ložisek. Souběžně s tím jsou analyzovány ostatní periodické zdroje rázů jako např. poškození převodovky. Vyvažování rotorů Jedno a dvourovinové vyvažování rotorů v souladu s moderními metodami je jednoduché pro použití, uživatel je veden instruktivním menu a grafikou. Leonova počítá všechny alternativy pro umístění vyvažovacího závaží. Ustavování souososti hřídelí Pro ustavování souososti používá Leonova zdokonalenou techniku rozmítaného laseru, který umožňuje jeho snadné zacílení a automatický přesný výpočet polohy hřídele. Grafické prostředí provede uživatele procesem ustavování až k perfektnímu výsledku. CondID Identifikační štítky obsahují základní data měřícího bodu a poslední naměřené výsledky. Bezkontaktním přenesením těchto dat do přístroje je Leonova automaticky naprogramována. CondID poskytuje třístupňové zabezpečení dat pomocí vazeb a hesel. technologie

6 vaše požadavky nastavují limity silver platinum gold copper Vyzkoušejte nové pracovní prostředí. Leonova má nízkou hmotnost, snadno se drží a jednoduše obsluhuje. Pomocí menu můžete vybrat funkce Leonovy a to buď pomocí klávesnice nebo dotykové obrazovky. Díky rychlému procesoru a velké paměti je práce s daty účinnější než kdykoliv předtím. Nahrát data z PC do Leonovy, poté jednoduše měřit a uložit. Všechny datové vstupy jsou předprogramovány. Výsledkem je okamžité vyhodnocení stavu zařízení na stupnici zelená žlutá červená.

7 komunikace přes RS 232 a USB port radiový přenos pro bezkontaktní identifikaci měřícího bodu, čtení a zápis funkcí v návaznosti na paměťový štítek CondID automatické řízení úrovně podsvícení displeje interaktivní obrazovka 240 x 320 bodů, 80 x 60 mm výběr funkcí pomocí klávesnice či dotykové obrazovky váha 600 g rychlé funkční klávesy ovládání jednou rukou, pravou či levou rychlonabíjení baterií s indikací nabití Li-Ion akumulátory, min. 8 hodin normálního provozu nahrání tisíců měřících bodů časový záznam vibrací a Hz, 6400 čarové FFT Spektrum vyhodnocení tvaru obálky, zoom, časově synchronizované měření přdprogramované symptomy poruch pro spektrální analýzu spektrální analýza rázových pulsů Shock Pulse Spectrum vyhodnocení stavu zelená žlutá červená sledování hodnoty špiček, sluchátka výběr jazyka automatické testování kabelu snímače souběžný záznam tří parametrů po dobu až 50ti hodin historie až 100 naměřených výsledků a poznámek pro každý měřící bod grafy s možností zoomování Windows CE platforma 206 MHz Intel StrongARM procesor 64 MB RAM, 32 MB Flash paměť dva vibrační kanály, multiplex používá snímače dle normy IEPE krása dokonalosti

8 function and use optimální ekonomika s Pracujte na účet objednejte si dobíjecí kupón když potřebujete. Sledování stavu strojů znamená náklady na zařízení, zaškolení a práci. S Leonovou máte možnost volby - 'function and use', patentově chráněnou metodu od SPM. Function Základem je dataloger, který měří rychlost, teplotu a vibrace dle ISO Komunikuje s Condmaster Pro, zobrazuje hlášení a akceptuje ruční zadávání dat. Individuálně lze přidat další funkce ze seznamu tak, abyste získali přístroj nejlépe odpovídající vaším požadavkům. Funkce můžete zakoupit najednou, nebo postupně jednu po druhé. Rozšiřujte zařízení postupně a rozložte tím i náklady na vyškolení obsluhy. Use Převeďte většinu vaší investice do provozních nákladů nákupem "měřících kreditů" namísto neomezeného použití. Základní funkce datalogeru jsou zdarma, každé měření stavu pak stojí jeden nebo dva kredity, v závislosti na použité metodě. Leonova vám zobrazuje stav kreditů, v případě nízkého stavu vás v předstihu varuje.

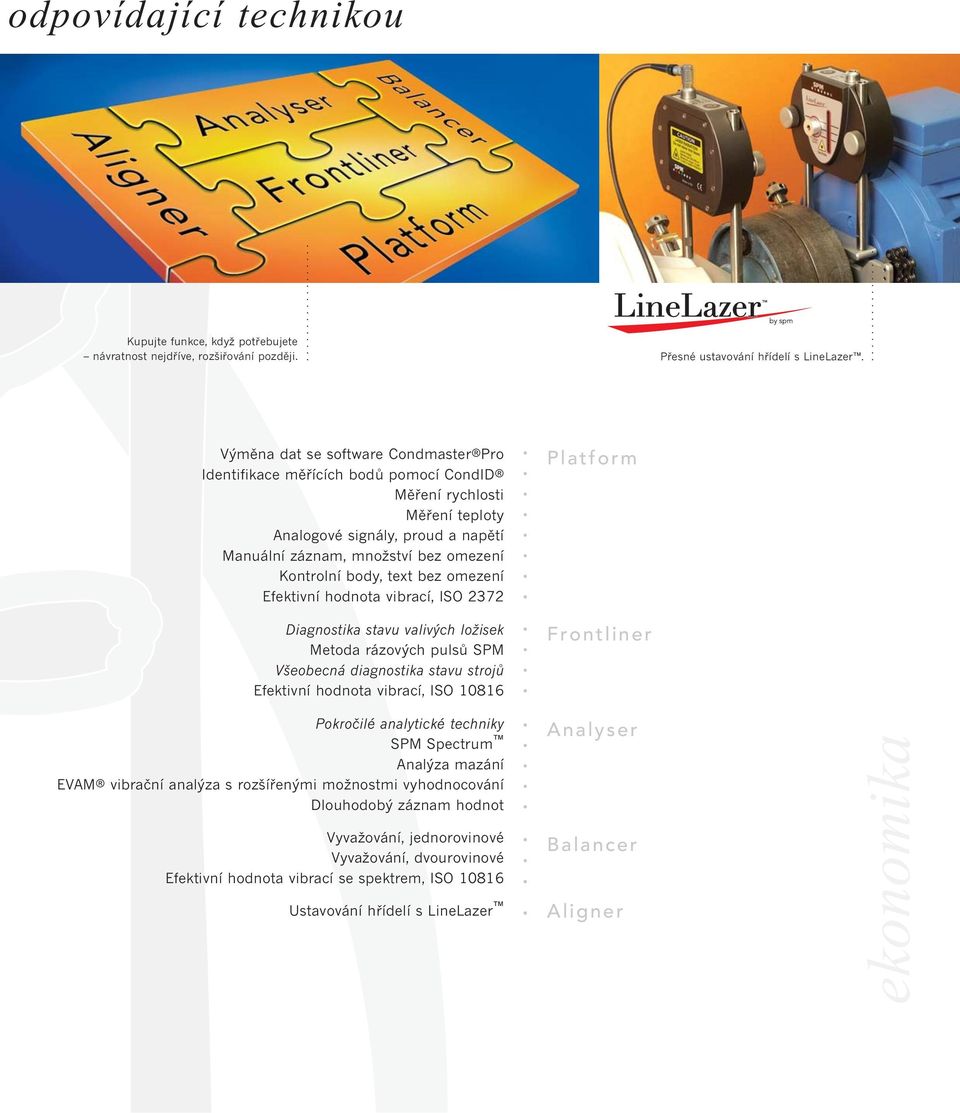

9 odpovídající technikou Kupujte funkce, když potřebujete návratnost nejdříve, rozšiřování později. Přesné ustavování hřídelí s LineLazer. Výměna dat se software Condmaster Pro Identifikace měřících bodů pomocí CondID Měření rychlosti Měření teploty Analogové signály, proud a napětí Manuální záznam, množství bez omezení Kontrolní body, text bez omezení Efektivní hodnota vibrací, ISO 2372 Diagnostika stavu valivých ložisek Metoda rázových pulsů SPM Všeobecná diagnostika stavu strojů Efektivní hodnota vibrací, ISO Platform Frontliner Pokročilé analytické techniky SPM Spectrum Analýza mazání EVAM vibrační analýza s rozšířenými možnostmi vyhodnocování Dlouhodobý záznam hodnot Vyvažování, jednorovinové Vyvažování, dvourovinové Efektivní hodnota vibrací se spektrem, ISO Ustavování hřídelí s LineLazer Analyser Balancer Aligner ekonomika

10 pevný základ pro přirozený růst Účinný software, klíč k profitabilní údržbě. Neustálý přehled s on-line monitorovacím systémem. Leonova je náš další příspěvek k monitorování stavu strojů s cenou odpovídající užitné hodnotě. SPM se trvale drží na čele svého oboru, má dostatečné zkušenosti, organizaci a znalosti pro zvyšování spolehlivosti a ziskovosti vašeho výrobního zařízení. S Condmaster Pro jako komplexní softwarovou platformou, se spolehlivými, mnoha instalacemi prověřenými měřícími přístroji a s nejnovějšími metodami zpracování dat, může SPM poskytnout praktické řešení pro diagnostiku stavu strojů vhodné pro vaše prostředí a aplikace.

11 SPM Academy staňte se expertem v moderních monitorovacích technikách. Kompletní výrobní řada, expertní podpora Výzkum, výroba, prodej, podpora preventivní činnosti údržby jako časové Vše v jedné ruce. Koncentrované úsilí do plánování, grafy trendů, statistiky, zprávy. vyspělých diagnostických technik pro Condmaster Pro obsahuje limitní průmyslové aplikace. hodnoty dle norem ISO, rozsáhlý katalog ložisek a vyhodnocovací modely pro Zařízení pro sledování stavu strojů analýzy rázových pulsů, vibrací a mazání. On-line systémy, zařízení pro hlídání strojů s alarmem, ruční přenosné přístroje a pomůcky pro údržbu. Spolehlivé Vedení projektů, instalace, uvedení do Celosvětová servisní podpora instalační zařízení pro průmyslové provozu a řešení problémů. prostředí. Školení na všech úrovních Mocný software Teorie, praxe, u zákazníka nebo v našich Condmaster Pro přijímá data ze všech školících centrech. Staňte se expertem v SPM systémů a podporuje všechny moderních monitorovacích technikách. plná odpovědnost

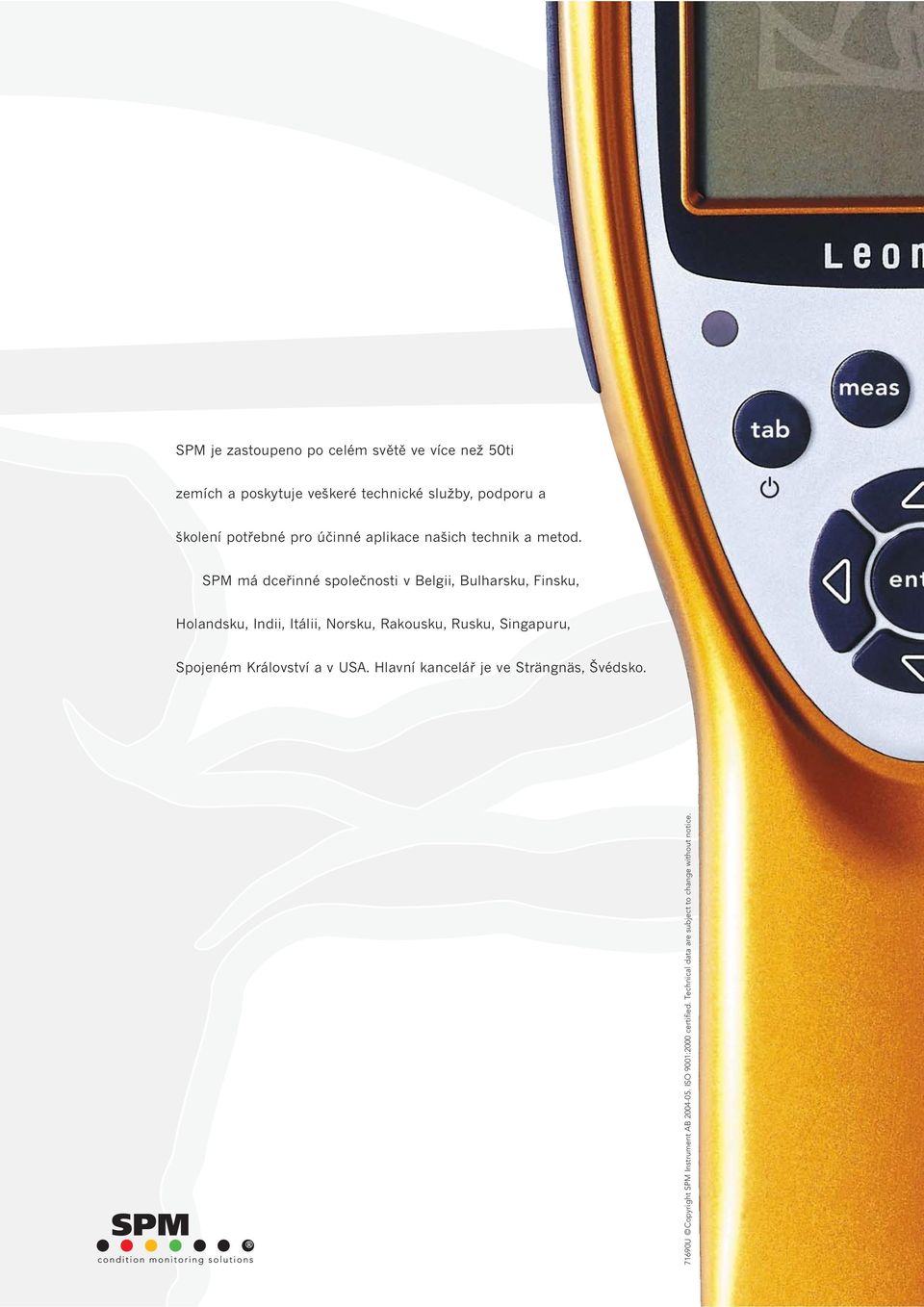

12 SPM je zastoupeno po celém světě ve více než 50ti zemích a poskytuje veškeré technické služby, podporu a školení potřebné pro účinné aplikace našich technik a metod. SPM má dceřinné společnosti v Belgii, Bulharsku, Finsku, Holandsku, Indii, Itálii, Norsku, Rakousku, Rusku, Singapuru, Spojeném Království a v USA. Hlavní kancelář je ve Strängnäs, Švédsko U Copyright SPM Instrument AB ISO 9001:2000 certified. Technical data are subject to change without notice.
