1 VIBEX Uživatelská příručka ŠKODA POWER s.r.o. ŠKODA VÝZKUM s.r.o. ČVUT FEL Praha PROFESS, spol. s r.o. Plzeň 2005

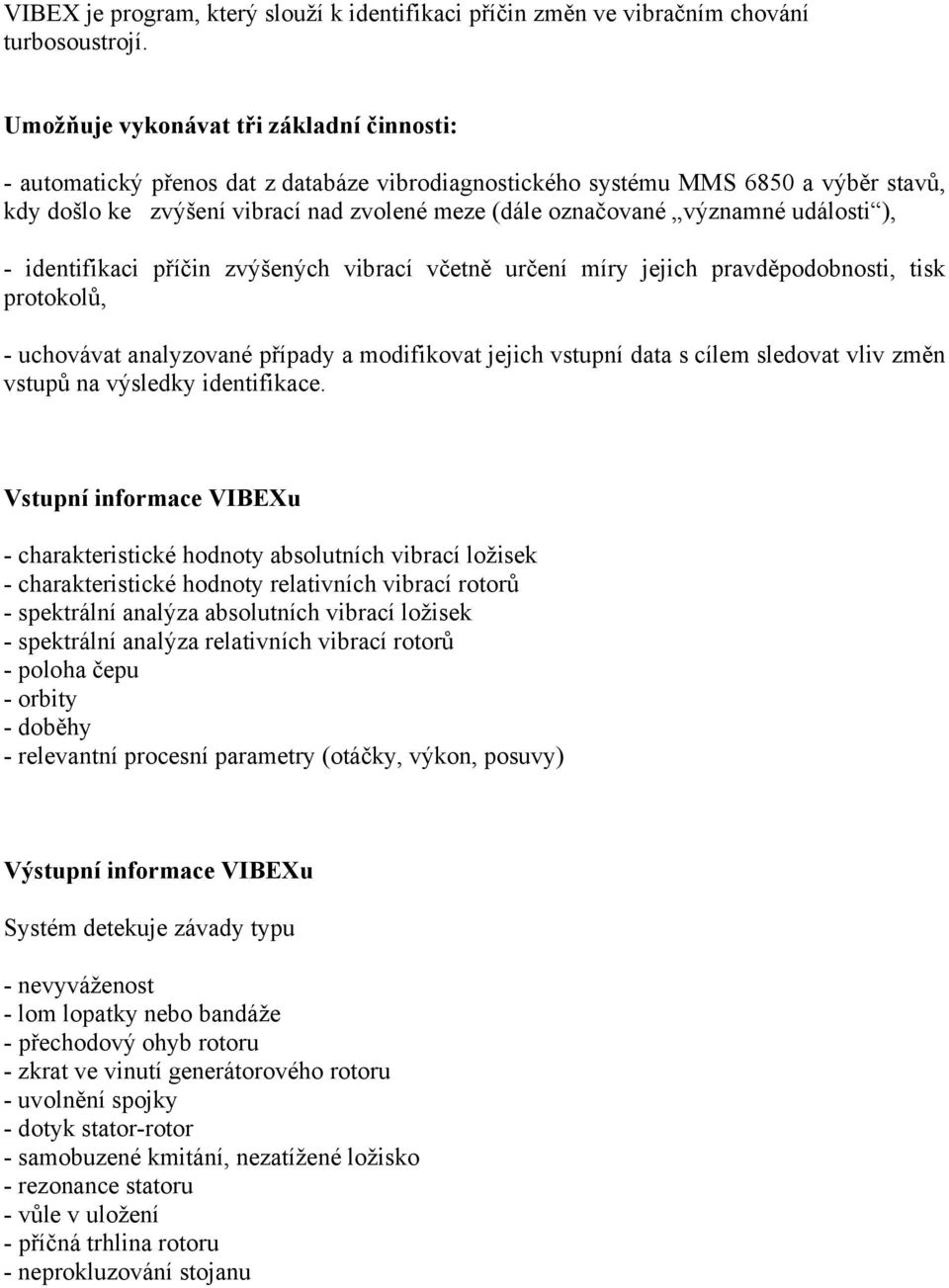

2 VIBEX je program, který slouží k identifikaci příčin změn ve vibračním chování turbosoustrojí. Umožňuje vykonávat tři základní činnosti: - automatický přenos dat z databáze vibrodiagnostického systému MMS 6850 a výběr stavů, kdy došlo ke zvýšení vibrací nad zvolené meze (dále označované významné události ), - identifikaci příčin zvýšených vibrací včetně určení míry jejich pravděpodobnosti, tisk protokolů, - uchovávat analyzované případy a modifikovat jejich vstupní data s cílem sledovat vliv změn vstupů na výsledky identifikace. Vstupní informace VIBEXu - charakteristické hodnoty absolutních vibrací ložisek - charakteristické hodnoty relativních vibrací rotorů - spektrální analýza absolutních vibrací ložisek - spektrální analýza relativních vibrací rotorů - poloha čepu - orbity - doběhy - relevantní procesní parametry (otáčky, výkon, posuvy) Výstupní informace VIBEXu Systém detekuje závady typu - nevyváženost - lom lopatky nebo bandáže - přechodový ohyb rotoru - zkrat ve vinutí generátorového rotoru - uvolnění spojky - dotyk stator-rotor - samobuzené kmitání, nezatížené ložisko - rezonance statoru - vůle v uložení - příčná trhlina rotoru - neprokluzování stojanu

3 1.1. Instalace Po založení CD se automaticky provede instalace programu. Během instalování je nutné potvrdit pokračování tlačítkem NEXT (celkem 3x). Po úspěšném nahrání programu se na ploše vytvoří ikona VIBEX. Počáteční instalace bude provedena při dodávce systému. Po případné nové instalaci budou zachovány soubory archivující výsledky konzultací a protokoly. Nová instalace softwaru je potřeba pouze při havárii operačního systému Požadavky pro počítač: Standardní vybavení, nutnost propojení s databází systému MMS 6850, pro vytváření protokolů lokálně umístěny MS Word Konfigurace Konfigurace se využívá jen po instalaci programu a určují se zde adresy (cesty) k jednotlivým typům souborů. path-access.. cesta uložení exportovaných databází path-setting.. cesta pro ukládání úloh path-protokol... cesta pro ukládání protokolů doc-template šablony pro protokoly 2.1. Činnost programu: Po spuštění dvojím kliknutím na ikonu VIBEX se načítají potřebná lokální data a objeví se základní obrazovka. Popis jednotlivých tlačítek je v následujících kapitolách. Ukončení běhu programu se provádí stiskem tlačítka s ikonou otevřených dveří nebo standardním způsobem na příslušném okně.

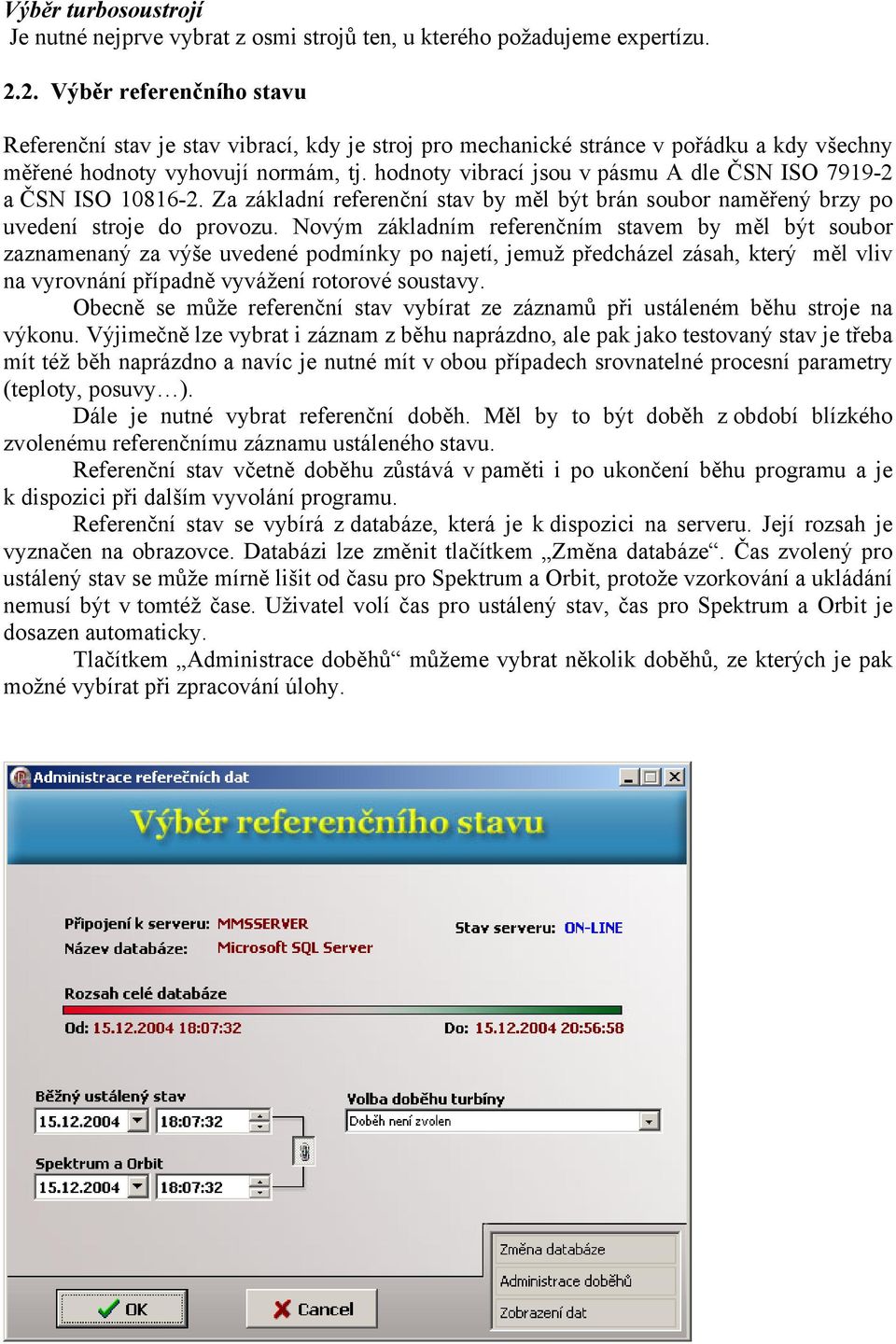

4 Výběr turbosoustrojí Je nutné nejprve vybrat z osmi strojů ten, u kterého požadujeme expertízu Výběr referenčního stavu Referenční stav je stav vibrací, kdy je stroj pro mechanické stránce v pořádku a kdy všechny měřené hodnoty vyhovují normám, tj. hodnoty vibrací jsou v pásmu A dle ČSN ISO a ČSN ISO Za základní referenční stav by měl být brán soubor naměřený brzy po uvedení stroje do provozu. Novým základním referenčním stavem by měl být soubor zaznamenaný za výše uvedené podmínky po najetí, jemuž předcházel zásah, který měl vliv na vyrovnání případně vyvážení rotorové soustavy. Obecně se může referenční stav vybírat ze záznamů při ustáleném běhu stroje na výkonu. Výjimečně lze vybrat i záznam z běhu naprázdno, ale pak jako testovaný stav je třeba mít též běh naprázdno a navíc je nutné mít v obou případech srovnatelné procesní parametry (teploty, posuvy ). Dále je nutné vybrat referenční doběh. Měl by to být doběh z období blízkého zvolenému referenčnímu záznamu ustáleného stavu. Referenční stav včetně doběhu zůstává v paměti i po ukončení běhu programu a je k dispozici při dalším vyvolání programu. Referenční stav se vybírá z databáze, která je k dispozici na serveru. Její rozsah je vyznačen na obrazovce. Databázi lze změnit tlačítkem Změna databáze. Čas zvolený pro ustálený stav se může mírně lišit od času pro Spektrum a Orbit, protože vzorkování a ukládání nemusí být v tomtéž čase. Uživatel volí čas pro ustálený stav, čas pro Spektrum a Orbit je dosazen automaticky. Tlačítkem Administrace doběhů můžeme vybrat několik doběhů, ze kterých je pak možné vybírat při zpracování úlohy.

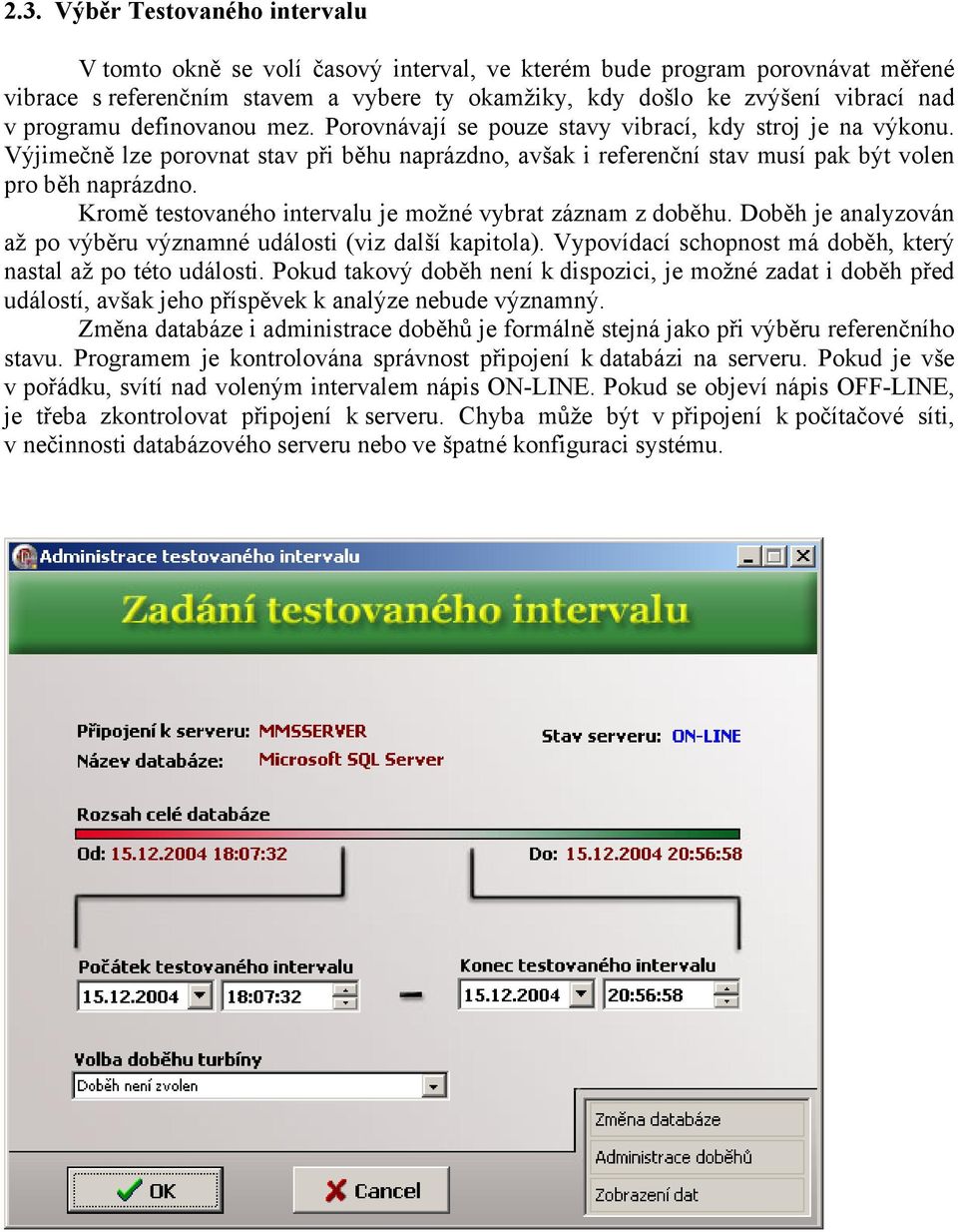

5 2.3. Výběr Testovaného intervalu V tomto okně se volí časový interval, ve kterém bude program porovnávat měřené vibrace s referenčním stavem a vybere ty okamžiky, kdy došlo ke zvýšení vibrací nad v programu definovanou mez. Porovnávají se pouze stavy vibrací, kdy stroj je na výkonu. Výjimečně lze porovnat stav při běhu naprázdno, avšak i referenční stav musí pak být volen pro běh naprázdno. Kromě testovaného intervalu je možné vybrat záznam z doběhu. Doběh je analyzován až po výběru významné události (viz další kapitola). Vypovídací schopnost má doběh, který nastal až po této události. Pokud takový doběh není k dispozici, je možné zadat i doběh před událostí, avšak jeho příspěvek k analýze nebude významný. Změna databáze i administrace doběhů je formálně stejná jako při výběru referenčního stavu. Programem je kontrolována správnost připojení k databázi na serveru. Pokud je vše v pořádku, svítí nad voleným intervalem nápis ON-LINE. Pokud se objeví nápis OFF-LINE, je třeba zkontrolovat připojení k serveru. Chyba může být v připojení k počítačové síti, v nečinnosti databázového serveru nebo ve špatné konfiguraci systému.

6 2.4. Výběr událostí Tlačítkem Výběr událostí se v okně objeví všechny významné změny vibrací, ke kterým došlo v testovaném intervalu. Je vždy zapsáno pořadové číslo, datum, čas, označení měřeného místa s největší změnou u statorových a rotorových vibrací. Z uvedeného seznamu uživatel vybere postupně jednotlivé události a pro každou vybranou událost program provede analýzu.

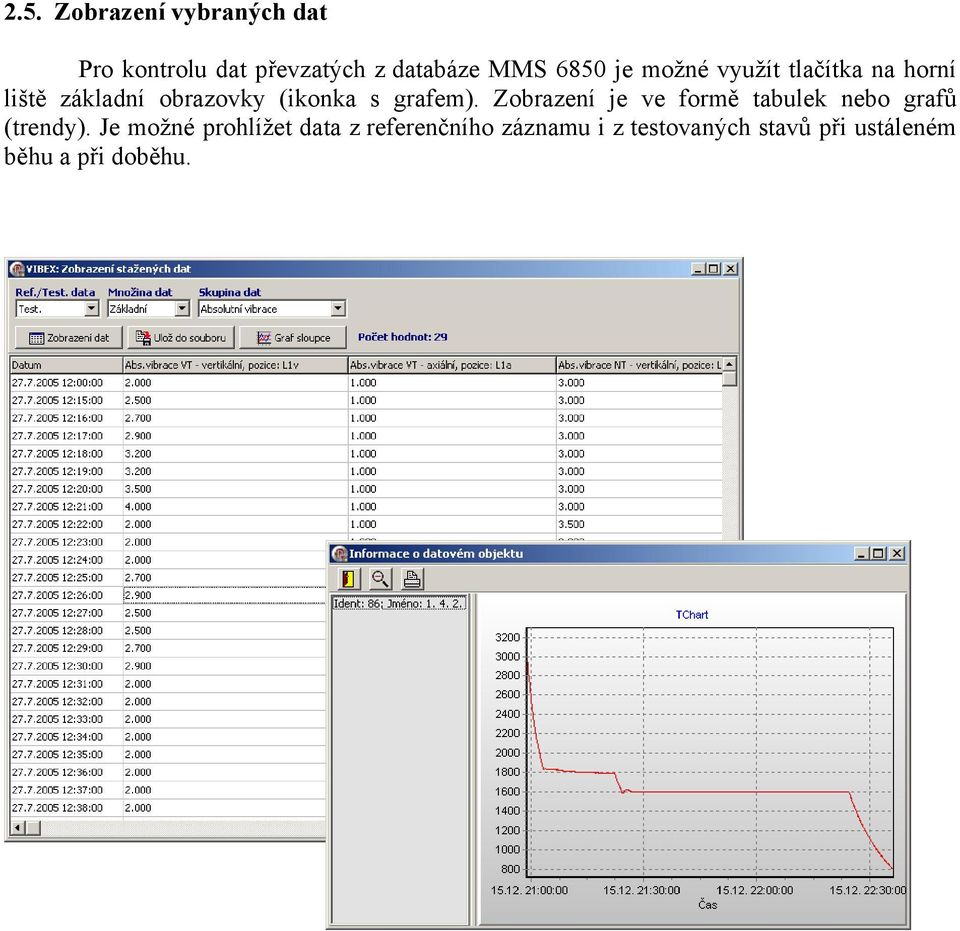

7 2.5. Zobrazení vybraných dat Pro kontrolu dat převzatých z databáze MMS 6850 je možné využít tlačítka na horní liště základní obrazovky (ikonka s grafem). Zobrazení je ve formě tabulek nebo grafů (trendy). Je možné prohlížet data z referenčního záznamu i z testovaných stavů při ustáleném běhu a při doběhu.

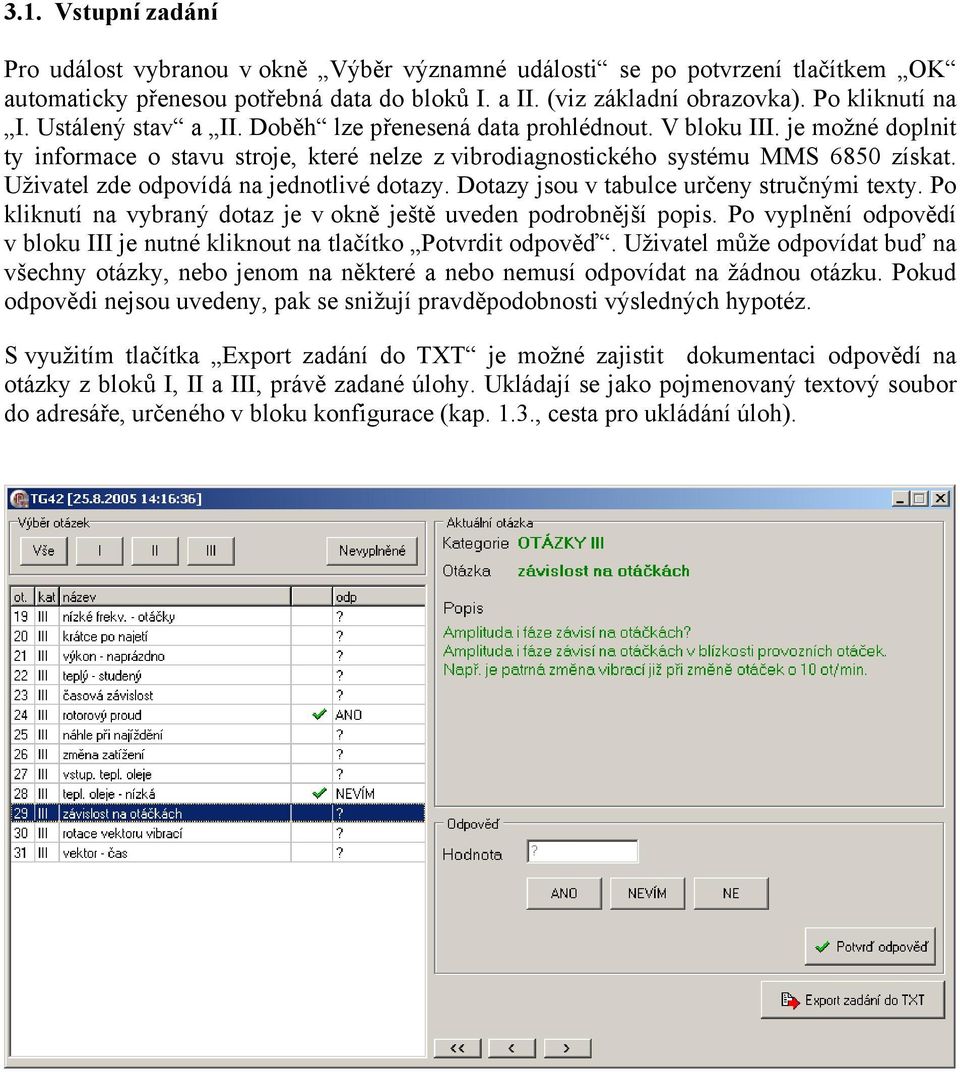

8 3.1. Vstupní zadání Pro událost vybranou v okně Výběr významné události se po potvrzení tlačítkem OK automaticky přenesou potřebná data do bloků I. a II. (viz základní obrazovka). Po kliknutí na I. Ustálený stav a II. Doběh lze přenesená data prohlédnout. V bloku III. je možné doplnit ty informace o stavu stroje, které nelze z vibrodiagnostického systému MMS 6850 získat. Uživatel zde odpovídá na jednotlivé dotazy. Dotazy jsou v tabulce určeny stručnými texty. Po kliknutí na vybraný dotaz je v okně ještě uveden podrobnější popis. Po vyplnění odpovědí v bloku III je nutné kliknout na tlačítko Potvrdit odpověď. Uživatel může odpovídat buď na všechny otázky, nebo jenom na některé a nebo nemusí odpovídat na žádnou otázku. Pokud odpovědi nejsou uvedeny, pak se snižují pravděpodobnosti výsledných hypotéz. S využitím tlačítka Export zadání do TXT je možné zajistit dokumentaci odpovědí na otázky z bloků I, II a III, právě zadané úlohy. Ukládají se jako pojmenovaný textový soubor do adresáře, určeného v bloku konfigurace (kap. 1.3., cesta pro ukládání úloh).

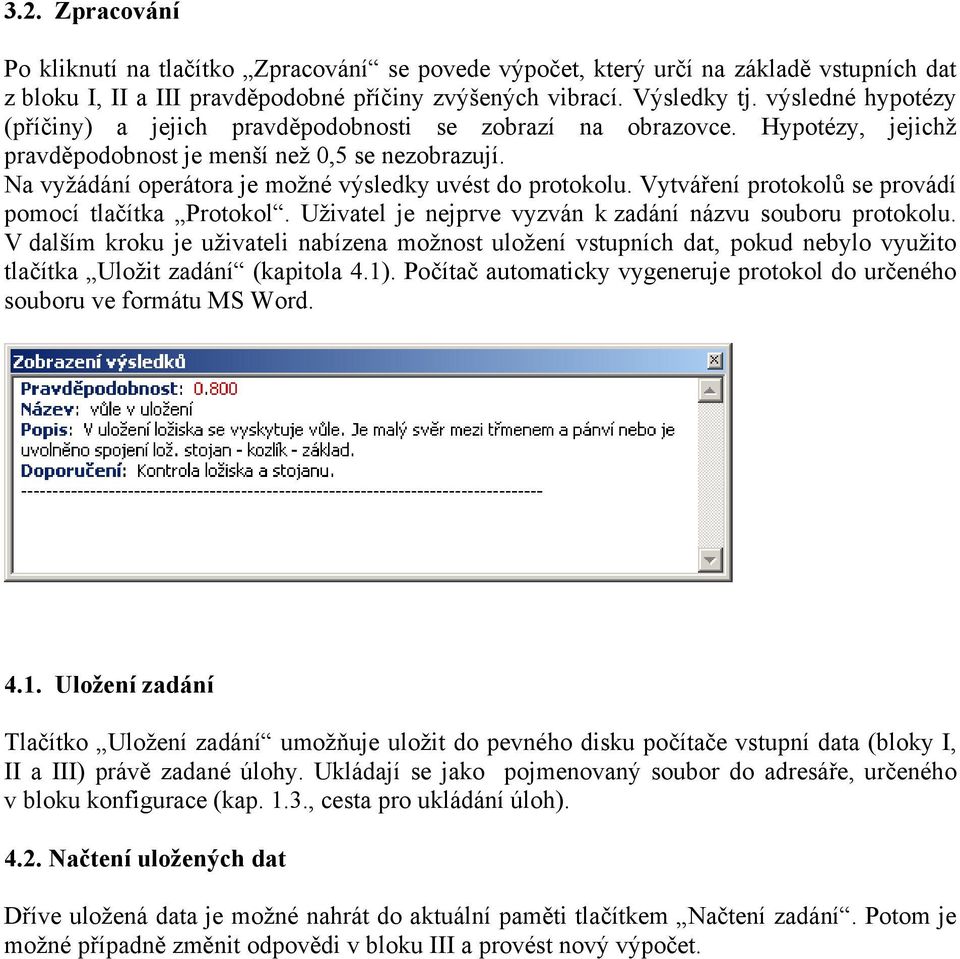

9 3.2. Zpracování Po kliknutí na tlačítko Zpracování se povede výpočet, který určí na základě vstupních dat z bloku I, II a III pravděpodobné příčiny zvýšených vibrací. Výsledky tj. výsledné hypotézy (příčiny) a jejich pravděpodobnosti se zobrazí na obrazovce. Hypotézy, jejichž pravděpodobnost je menší než 0,5 se nezobrazují. Na vyžádání operátora je možné výsledky uvést do protokolu. Vytváření protokolů se provádí pomocí tlačítka Protokol. Uživatel je nejprve vyzván k zadání názvu souboru protokolu. V dalším kroku je uživateli nabízena možnost uložení vstupních dat, pokud nebylo využito tlačítka Uložit zadání (kapitola 4.1). Počítač automaticky vygeneruje protokol do určeného souboru ve formátu MS Word Uložení zadání Tlačítko Uložení zadání umožňuje uložit do pevného disku počítače vstupní data (bloky I, II a III) právě zadané úlohy. Ukládají se jako pojmenovaný soubor do adresáře, určeného v bloku konfigurace (kap. 1.3., cesta pro ukládání úloh) Načtení uložených dat Dříve uložená data je možné nahrát do aktuální paměti tlačítkem Načtení zadání. Potom je možné případně změnit odpovědi v bloku III a provést nový výpočet.
