Systém ovládání šablony LA 404

Transkript

1 Systém ovládání šablony LA 404 Návod k provozu Czech Vydání 06/03 NORDSON CORPORATION DULUTH, GEORGIA USA

2 This equipment is regulated by the European Union under WEEE Directive 2002/96/EC. See for information about how to properly dispose of this equipment. Objednací číslo P/N = objednací číslo výrobků Nordson Upozornění Tato publikace společnosti Nordson Corporation je chráněna autorskými právy. Copyrightoriginálu žádná část tohoto dokumentu nesmí být kopírována, reprodukována nebo překládána do jiných jazyků bez předchozího písemného souhlasu společnosti Nordson Corporation. Informace obsažené v této publikaci podléhají změnám bez předchozího upozornění Všechna práva vyhrazena. Ochranné známky AccuJet, AeroCharge, AquaGuard, Asymtek, Automove, Autotech, Baitgun, Blue Box, CF, CanWorks, Century, Clean Coat, CleanSleeve, CleanSpray, Control Coat, CrossCut, CycloKinetic, Dispensejet, DispenseMate, Durafiber, Durasystem, Easy Coat, Easymove Plus, EconoCoat, EFD, ETI, Excel 2000, FlexOCoat, FlexiCoat, FlexiSpray, Flow Sentry, Fluidmove, FoamMelt, FoamMix, Helix, Heliflow, Horizon, Hot Shot, Isocoil, Isocore, IsoFlo, JR, KB30, Kinetix, Little Squirt, Magnastatic, MEG, Meltex, Microcoat, MicroSet, Millennium, Mini Squirt, MoistCure, Mountaingate, MultiScan, Nordson, OmniScan, OptiMix, Package of Values, Patternview, Plasmod, PluraFoam, Porous Coat, PowderGrid, Powderware, Prism, ProFlo, ProLink, ProMeter, ProStream,PRX,RBX,Rhino,S.designstylized, Saturn, SC5, Seal Sentry, Select Charge, Select Coat, Select Cure, Slautterback, SmartCoat, Solder Plus, Spectrum, Spray Squirt, Spraymelt, Super Squirt, Sure Coat, TelaTherm, Trends, Tribomatic, UniScan, UpTime, Veritec, VersaCoat, VersaScreen, VersaSpray, Walcom, Watermark a When you expect more. jsou registrované ochranné známky společnosti Nordson Corporation. AeroDeck, AeroWash, Apogee, ATS, AutoFlo, AutoScan, BetterBook, Chameleon, CanNeck, Check Mate, Colormax, Control Weave, Controlled Fiberization, CoolWave, CPX, DuraBlue, DuraCoat, DuraScreen, Dry Cure, ENordson, EasyClean, Eclipse, Equi=Bead, ESP, Fill Sentry, Fillmaster, Gluie, icontrol, iflow, InkDot, IsoFlex, itrend, KVLP, Lacquer Cure, Maxima, MicroFin, MicroMax, Minimeter, Multifil, Origin, PermaFlo, PluraMix, Powder Pilot, Powercure, Primarc, ProBlue, Process Sentry, PurTech, Pulse Spray, Ready Coat, Select Series, Sensomatic, Shaftshield, SheetAire, Spectral, Spectronic, SpeedCoat,Speedking,SprayWorks,Summit, Sure Brand, Sure Clean, Sure Max, Swirl Coat, Tempus, ThruWave, Tracking Plus, Trade Plus, Universal, VersaBlue, Vista, Web Cure a 2 Rings (Design) jsou ochranné známky společnosti Nordson Corporation. Windows je registrovaná ochranná známka společnostimicrosoftcorporation. Návod k provozu 66LA404MA Nordson Corporation

3 Introduction O-1 Nordson International Europe Country Phone Fax Austria Belgium Czech Republic Denmark Hot Melt Finishing Finland France Germany Erkrath Lüneburg Düsseldorf - Nordson UV Italy Netherlands Norway Hot Melt Finishing Poland Portugal Russia Slovak Republic Spain Sweden Hot Melt Finishing 46 (0) (0) Switzerland United Kingdom Hot Melt Finishing Nordson UV Distributors in Eastern & Southern Europe DED, Germany Nordson Corporation All rights reserved NI_EN_K -0702

4 O-2 Introduction Outside Europe / Hors d Europe / Fuera de Europa For your nearest Nordson office outside Europe, contact the Nordson offices below for detailed information. Pour toutes informations sur représentations de Nordson dans votre pays, veuillez contacter l un de bureaux ci-dessous. Para obtener la dirección de la oficina correspondiente, por favor diríjase a unas de las oficinas principales que siguen abajo. Contact Nordson Phone Fax Africa / Middle East DED, Germany Asia / Australia / Latin America Pacific South Division, USA Japan North America Japan Canada USA Hot Melt Finishing Nordson UV NI_EN_K Nordson Corporation All rights reserved

5 Obsah I Obsah Bezpečnostní upozornění... 1 Bezpečnostní symboly... 1 Odpovědnost majitele přístroje... 2 Bezpečnostní informace... 2 Nařízení, požadavky a směrnice... 2 Kvalifikace uživatele... 3 Bezpečnostní opatření používaná v průmyslu... 3 Používání přístroje dle stanovených podmínek... 3 Nařízení a bezpečnostní pokyny... 3 Instalace... 4 Provoz... 4 Údržbaaoprava... 5 Informace k bezpečnosti přístroje... 5 Vypnutí přístroje... 5 Všeobecné bezpečnostní pokyny: VAROVÁNÍ a POZOR... 6 Další bezpečnostní předpisy... 9 První pomoc Bezpečnostní štítek Přehled systému Popis systému Systémové funkce Rozšíření softwaru Technické údaje Provozní podmínky Neprovozní podmínky Fyzické údaje Napájení Výkon Přední panel Zadní panel Rozložení vývodů vstupních a výstupních konektorů Instalace Dodaná sada ovladače šablony Rozbalení a nastavení polohy ovladačešablony Zástrčka dálkového vstupu Nordson Corporation Návod k provozu 66LA404MA01

6 II Obsah Rychlý průvodce programováním Nastavení systému Režim Správce Výrobní data Přiřaz. spouštěče Nast. spouštěče(1 4) Nastavení tlaku 1 a Korekce kanálu Typ obruby Programy (1 50) Varování Nastavení ovladačekanálů Nastavení poměru kódovače Nastavení malé rychlosti Nastavení spouštěče(1 4) Čistící tlak Syst. nastavení Syst. nastavení Syst. nastavení Nastavení plničekonce Normální režim Vyhledávání závad Síťový diagram základního vyhledávání závad Informace o náhradních dílech Ovladač šablony Výstupní kabely pistolí Kabely fotosenzorů Kódovač Doplňkové díly Příloha A Varování... Varování motoru... Výstražné kódy motoru... A1 A1 A2 Prohlášenĺ oshodě Návod k provozu 66LA404MA Nordson Corporation

7 Systém ovládání šablony LA Systém ovládání šablony LA 404 Bezpečnostní upozornění Před uvedením přístroje do provozu si nejprve přečtěte tuto část. Tato část obsahuje doporučení a obvyklé postupy k bezpečné instalaci, obsluze a údržbě (dále označované jako Použití) výrobku, kterýje popisován v tomto dokumentu (dále se označuje jako Přístroj). Doplňkové bezpečnostní pokyny k určitým situacím se objevují ve formě výstražných upozornění na odpovídajících místech v celém návodu. VAROVÁNÍ: Nedodržení bezpečnostníchupozornění, doporučení a pokynů kzabránění nebezpečí uvedených v tomto dokumentu může vést k dojít ke zranění nebo i smrti a/nebo poškození přístroje či věcným škodám. Bezpečnostní symboly V celé dokumentaci se používají následující bezpečnostní symboly a signálníslova, kterávarujípřed nebezpečnou situací, nebo upozorňujína podmínky,které mohou vést kpoškození přístroje nebo věcným škodám. Všechny bezpečnostnípokyny za signálními slovy VAROVÁNÍ nebo POZOR je nutné dodržet. VAROVÁNÍ: Upozornění na potenciálně nebezpečnou situaci, nedodržení tohoto upozornění může vést k vážnému zranění a smrti. POZOR: Upozornění na potenciálně nebezpečnou situaci, nedodržení tohoto upozornění může vést k lehkému nebo středně těžkému zranění. POZOR: (Bez bezpečnostního symbolu) Upozorněnínapotenciálně nebezpečnou situaci, nedodržení tohoto upozornění může vést k poškození přístroje nebo věcným škodám Nordson Corporation Návod k provozu 66LA404MA01

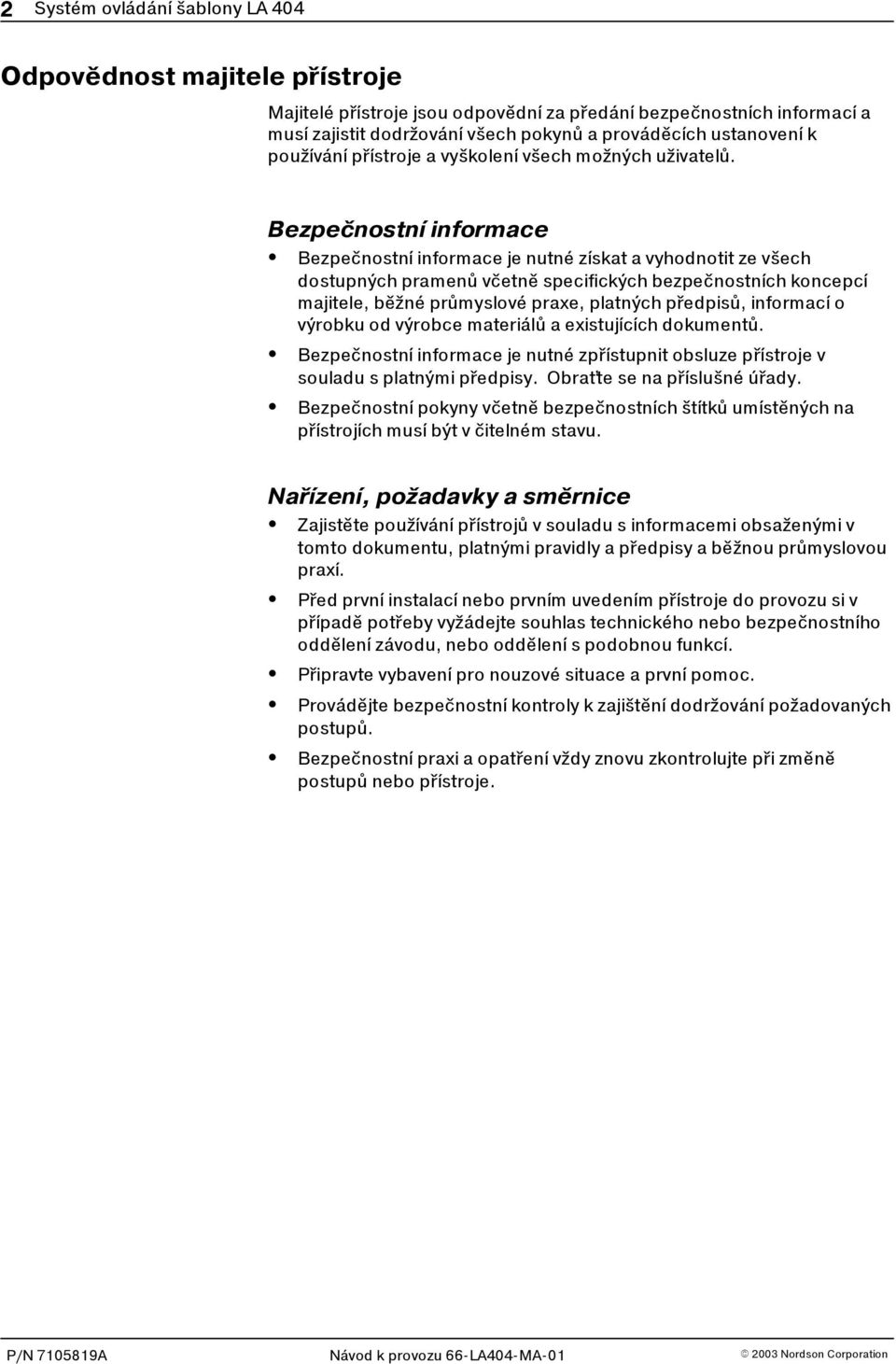

8 2 Systém ovládání šablony LA 404 Odpovědnost majitele přístroje Majitelé přístroje jsou odpovědní za předání bezpečnostníchinformací a musí zajistit dodržování všech pokynů a prováděcích ustanovení k používání přístroje a vyškolení všech možných uživatelů. Bezpečnostní informace Bezpečnostní informace je nutné získat a vyhodnotit ze všech dostupných pramenů včetně specifických bezpečnostních koncepcí majitele, běžné průmyslové praxe, platných předpisů, informacío výrobku od výrobce materiálů a existujících dokumentů. Bezpečnostní informace je nutné zpřístupnit obsluze přístroje v souladu s platnými předpisy. Obraťte se na příslušné úřady. Bezpečnostní pokyny včetně bezpečnostních štítků umístěných na přístrojích musí být v čitelném stavu. Nařízení, požadavky a směrnice Zajistěte používání přístrojů v souladu s informacemi obsaženými v tomto dokumentu, platnými pravidly a předpisy a běžnou průmyslovou praxí. Před první instalací nebo prvním uvedením přístroje do provozu si v případě potřeby vyžádejte souhlas technického nebo bezpečnostního oddělení závodu, nebo oddělení s podobnou funkcí. Připravte vybavení pro nouzové situace a první pomoc. Provádějte bezpečnostní kontroly k zajištění dodržování požadovaných postupů. Bezpečnostní praxi a opatření vždy znovu zkontrolujte přizměně postupů nebo přístroje. Návod k provozu 66LA404MA Nordson Corporation

9 Systém ovládání šablony LA Kvalifikace uživatele Majitelé odpovídají za to, že uživatelé... získají ke své pracovní funkci přiměřené bezpečnostní školení, jak to vyžadujíplatnépředpisya obvyklá průmyslová praxe jsou obeznámeni s předpisy a opatřeními k bezpečnosti a způsobech zabránění úrazu ze strany majitele přístroje získají speciální školení od kvalifikovaných pracovníků týkající se přístroje a daných úkolů UPOZORNĚNÍ: Nordson nabízí speciální školení k instalaci, obsluze a údržbě přístroje. Informace získáte u svého zástupce společnosti Nordson. mají znalosti týkající se průmyslové výroby a daného odvětví a zkušenosti v souladu s danou funkcí jsou fyzicky schopni plnit své pracovní úkoly a nejsou pod vlivem prostředků,kteréovlivňují jejich duševní nebo fyzické schopnosti. Bezpečnostní opatření používanávprůmyslu Následující bezpečnostní opatření platí pro použití přístroje dle stanovených podmínek popsaným v tomto dokumentu. Zde uvedené informace nemohou pokrýt všechna možná bezpečnostní opatření, představují ale ta nejvhodnější opatření pro přístroje v průmyslových odvětvích podobného typu a se srovnatelným potenciálním nebezpečím. Používání přístroje dle stanovených podmínek Přístrojesesmípoužívatpouzeprozdepopsanýúčel a v rozsahu specifikovaném v tomto dokumentu. Přístrojesenesmípřestavovat, ani měnit. Nikdy nepoužívejte vzájemně neslučitelné materiály nebo nevyzkoušené příslušenství. Máteli otázky ke slučitelnosti materiálů nebo použití nestandardního přídavného vybavení, obraťte na svého zástupce společnosti Nordson. Nařízení a bezpečnostní pokyny Nařízení uvedená v tomto dokumentu nebo v referenčních dokumentech si pečlivě přečtěte a dodržujte je. Seznamte se s umístěním a významem bezpečnostních štítků umístěnýchna přístroji. Viz Bezpečnostní štítky a nálepky (pokud jsou ve vybavení) na konci této části. Máteli pochybnosti o použití přístroje, obraťte na svého zástupce společnosti Nordson Nordson Corporation Návod k provozu 66LA404MA01

10 4 Systém ovládání šablony LA 404 Instalace Přístroj instalujte v souladu s nařízeními uvedenými v tomto dokumentu a případné přídavné vybaveníinstalujte podle kněmu přiložené dokumentace. Přesvědčtese,žejedruhochranypřístroje vhodný pro naplánované instalační místo a při zpracování materiálu nevzniká v okolí žádné možné nebezpečí. Pokud jde i materiál, viz bezpečnostnílist (MSDS). Jestliže požadovaná konfigurace zařízení neodpovídá instalačním pokynům, obraťte na svého zástupce společnosti Nordson. Přístrojeinstalujtetak,abystejemohlibezpečně obsluhovat. Dodržte požadovanývolnýprostor mezi přístroji a dalšími objekty. Instalujte zablokovatelný odpojovač, abyste mohli přístroj a veškeré samostatně připojené příslušenství odpojit od zdroje napájení. Všechny přístroje uzemněte v souladu s předpisy. Jeli to nutné, obraťte se na příslušný stavební úřad s dotazy na speciální požadavky. Přesvědčte se, že jsou v jištěném přístroji instalované pojistky správného typu a jmenovité hodnoty. Jestliže jsou k instalaci nebo převzetí vyžadována zvláštní povolení, obraťte se na příslušné úřady. Provoz Obsluha se musí seznámit s umístěním a obsluhou všech bezpečnostních zařízení a ukazatelů. Přesvědčte se, zda jsou přístroje včetně bezpečnostních zařízení (ochranná zařízení, bezpečnostní vypínač atd.)vdobrém provozním stavu a jsou splněny požadované podmínky na instalační místo. Pro určitéúkolynosteurčené ochranné oblečení (PPE = personal protective equipment). Kpožadavkůmna ochranné oblečení (PPE) viz Informace kbezpečnosti přístroje nebo nařízení výrobce materiálu a bezpečnostní list (MSDS). Přístroje s funkčními poruchami nebo přístroje, které vykazují známky možnéporuchy,senesmějí používat. Návod k provozu 66LA404MA Nordson Corporation

11 Systém ovládání šablony LA Údržba a oprava Provádějte plánovanou údržbu podle časových intervalů uvedených v tomto dokumentu. Před údržbovými pracemi snižte tlak lepidla nebo tlak materiálu a pneumatický tlak v systému. Před údržbovými pracemi odpojte přístroj a příslušenství od zdroje napájení. Používejte výhradně nové nebo výrobcem přípustné renovované náhradní díly. Pečlivě si pročtěte a dodržujte přiložené pokyny výrobce, jakož i bezpečnostní list (MSDS) čisticích prostředků k čištění přístroje. UPOZORNĚNÍ: Bezpečnostní listy (MSDS) pro čisticí prostředky prodávané společností Nordson získáte na nebo si je můžete objednat telefonicky u svého zástupce Nordson. Před opětovným uvedením přístroje do provozu vyzkoušejte funkčnost všech bezpečnostních zařízení. Zbytky čisticích prostředků, pomocných a provozních prostředků zlikvidujte v souladu splatnými předpisy. Viz příslušný bezpečnostnílist (MSDS), v případě potřebyseinformujteu příslušného úřadu. Bezpečnostní štítky na přístroji udržujte v čistotě. Opotřebované nebo poškozené štítky musí být nahrazeny novými. Informace k bezpečnosti přístroje Tyto informace k bezpečnosti přístroje platí pro následující přístroje Nordson: Přístroje k nanášení tavných lepidel a přístroje k nanášení lepidel tvrditelných za studena a veškeré s tím spojené příslušenství Úsekové řídící přístroje, časové řídící přístroje, sběrné a sledovací systémy, jakož i další volitelné procesní řídící systémy. Vypnutí přístroje Kbezpečnému provedení mnoha pracovních postupů popsaných v tomto dokumentu je nutné přístroj nejprve vypnout. Požadovaná úroveň vypnutí závisí na druhu použitých přístrojů anapříslušném pracovním postupu. Jeli to nutné, jsou na začátku pracovního postupu přesně určeny způsoby vypnutí. Úrovně vypnutí jsou: Snížení tlaku lepidla v systému Před uvolněnímhydraulického spojenínebo hydraulického těsněníje nutné zcela snížit tlak v systému. Pokyny k hydraulickému snížení tlaku systému jsou uvedeny v příslušném návodu k tavicímu přístroji Nordson Corporation Návod k provozu 66LA404MA01

12 6 Systém ovládání šablony LA 404 Přístroj odpojte od zdroje napájení Před přístupem k nechráněnému kabelovému zapojení nebo k přípojným místůmsystém(tavicípřístroj, hadice, nanášecí hlavy a volitelné příslušenství) oddělte od všech zdrojů napětí. 1. Přístroje a připojené příslušenstvívypněte. 2. Odpojovač nebo vypínač,přístroje a volitelné příslušenství sepněte na síť,zablokujtejeaoznačte, aby je nikdo nemohl omylem zapnout. UPOZORNĚNÍ: Státní předpisy a průmyslové normy předepisují určité požadavky k odpojení nebezpečných energetických zdrojů. Viz příslušné ustanovení nebo normu. Deaktivace nanášecích hlav Všechna elektrická nebo mechanická zařízení, která snímají aktivační signál k nanášecím hlavám, jejich magnetickým ventilůmnebočerpadlu tavicího přístrojejenutnédeaktivovat před prováděnímpracínananášecí hlavě pod tlakem nebo v dosahu jejího působení. 1. Řídící zařízení nanášecí hlavy vypněte nebo odpojte od napětí v síti (úsekový řídící přístroj, časový řídící přístroje, PLC apod.). 2. Odpojte vedení vstupního signálu od magnetického ventilu (ů). 3. Stlačený vzduch k magnetickému ventilu(ům) nastavte na nulu, zbylý stlačený vzduch mezi regulátorem tlaku a nanášecí hlavou snižte. Všeobecné bezpečnostnípokyny: VAROVÁNÍa POZOR Tabulka 11 obsahuje všeobecné bezpečnostní pokyny (VAROVÁNÍ a POZOR) pro nanášecí přístroje lepidla a lepidel tvrditelných za studena Nordson. Tabulku si prostudujte a všechny výstrahy a bezpečnostní opatření, která se vztahují na popisované přístroje v tomto návodu, si pozorně přečtěte. Typy přístrojů jsou v tabulce 11označeny takto: HM = Hotmelt = Tavnélepidlo(tavicípřístroje, hadice, nanášecí hlavy apod.) PC = Process control = Řízení procesu CA = Cold adhesive = lepidla tvrditelná za studena (rozdělovací čerpadlo, tlaková nádoba a nanášecí hlavy) Návod k provozu 66LA404MA Nordson Corporation

13 Systém ovládání šablony LA Typ přístroje HM Tabulka 1 Všeobecné bezpečnostní pokyny: VAROVÁNÍ a POZOR Varování nebo Pozor VAROVÁNÍ: Nebezpečné výpary! Před zpracováním reaktivních polyuretanových lepidel (PUR) nebo materiálů obsahujících rozpouštědlovtavicímpřístrojinordson určenému ktomutoúčelu si pečlivě přečtěte bezpečnostní list (MSDS) a odpovídajícím způsobemho doplňujte. Přesvědčtese, ženenípřekročena teplota zpracování a teplota vzplanutí materiálu a že jsou splněny všechny požadavky na bezpečnou manipulaci, větrání, první pomoc a ochranné oděvy. Při nedodržení pokynů z bezpečnostního listu (MSDS) hrozí nebezpečí zranění nebo ohrožení života. HM VAROVÁNÍ: Reaktivní materiál! Nikdy nepoužívejte halogenizované roztoky uhlovodíků k čištění komponentů z hliníku nebo k vyplachování přístrojů Nordson. Tavicí přístroje a nanášecí hlavy Nordson obsahují komponenty z hliníku, které za určitých okolností mohou prudce reagovat s halogenizovanými uhlovodíky. Připoužití sloučenin halogenizovaných uhlovodíků vpřístrojích Nordson hrozí nebezpečízranění nebo ohrožení života. HM, CA VAROVÁNÍ: Systém je pod tlakem! Před uvolněním hydraulického spojení nebo hydraulického těsnění je nutné odlehčit tlakv systému. Nedodržení pokynů může vést k nekontrolovanému uvolnění horkého lepidla pod tlakem nebo lepidla tvrditelného za studena a ke zranění osob. HM VAROVÁNÍ: Roztavený materiál! Přiúdržbě přístrojů s roztaveným lepidlem noste ochranu očíneboobličeje, tepelně izolační rukavice a oděvy k ochraně nezakryté pokožky. Tavné lepidlo může způsobit popáleníiveztuhlémstavu. Bezpřiměřeného ochranného oděvu může dojít ke zranění. Pokračování Nordson Corporation Návod k provozu 66LA404MA01

14 8 Systém ovládání šablony LA 404 Všeobecné bezpečnostnípokyny: VAROVÁNÍa POZOR (pokr.) Tabulka 11 Všeobecné bezpečnostní pokyny: VAROVÁNÍ a POZOR (pokr.) Typ přístroje HM, PC Varování nebo Pozor VAROVÁNÍ: Přístroj se spouští automaticky! K řízení automatické nanášecí hlavy tavného lepidla se používají externí řídící zařízení. Před prací na nanášecí hlavě vprovozunebovjejíblízkosti deaktivujte spouštěcí zařízení nanášecí hlavy a zavřete přívod stlačeného vzduchu k magnetickému ventilu(ům). Nedodržení pokynů může vést ke zranění. HM, CA, PC VAROVÁNÍ: Nebezpečí úrazu elektrickým proudem! Přístroj může být po vypnutí a odpojení od napětí v síti stále ještě odpojovačem nebo vypínačem připojen kpříslušenství, které je pod napětím. Před začátkemúdržbyodpojteod napětívsítirovněž všechna přídavná zařízení. Neodpojení všech přídavných zařízení od napětí v síti podle pokynů může vést při údržbových pracích ke zraněním nebo smrti. CA VAROVÁNÍ: Nebezpečí výbuchu nebo požáru! Přístroje Nordson ke zpracování lepidel tvrditelných za studena se nesmí používat v prostředích ohrožených výbuchem a nesmí se používat pro lepidla obsahujícírozpouštědla, při jejichž zpracování mohou vznikat výpary způsobující výbuch. Viz bezpečnostní list (MSDS) k vlastnostem zpracování a omezením zpracování. Použití nekompatibilních lepidel obsahujících rozpouštědla, nebo nesprávné zpracování lepidel obsahujících rozpouštědla může mít za následek zranění nebo smrt. HM, CA, PC VAROVÁNÍ: Přístroj smí obsluhovat a mít nad ním dozor pouze odpovídajícím způsobem vyškolení pracovníci. Obsluha přístroje nebo dozor nad přístrojem prováděné nevyškolenými nebo nezkušenými pracovníky může mít za následek zranění nebo smrt a poškození přístroje. Pokračování... Návod k provozu 66LA404MA Nordson Corporation

15 Systém ovládání šablony LA Typ přístroje HM Varování nebo Pozor POZOR: Horké povrchy! Nedotýkejte se horkých povrchů nanášecích hlav, hadic a některých komponentů tavicího přístroje. Jestliže není možné dotyku zabránit, noste při práci na horkém přístroji tepelně izolačnírukavicea oděvy. Nedodrženítohoto pokynu k zabránění dotyku horkých ploch může vést ke zranění. HM POZOR: Některé tavicí přístroje Nordson jsou speciálně určeny ke zpracování reaktivních polyuretanových lepidel (PUR). Připokusuo zpracování lepidel PUR v přístrojích, které nejsou k tomuto účelu speciálně zkonstruovány, může dojít k jejich poškození a k předčasné reakci lepidla. Máteli pochybnosti o vhodnosti použití svého přístrojepro PUR, obraťtenasvého zástupcespolečnosti Nordson. HM, CA POZOR: Před použitím čisticích nebo vyplachovacích prostředků v přístroji nebo na přístroji si pečlivě přečtětepokynyvýrobcea bezpečnostní list (MSDS) dodaný s prostředkem a dodržujte je. Některé čisticí prostředky mohou nepředvíndatelným způsobem reagovat na tavné lepidlo nebo lepidla tvrditelná za studena a způsobit tak poškození přístroje. HM POZOR: Tavicí přístroje Nordson jsou ve výrobě testovány čisticím prostředkem typu R, který obsahuje změkčovadlo polyesteradipat. Některá lepidla mohou reagovat s čisticím prostředkem typu R a vytvořit pevnou gumu, která pakpřístroje ucpe. Před použitím se přesvědčte, zda je lepidlo slučitelné s čisticím prostředkem typu R. Další bezpečnostní předpisy Kzahřívání komponentů systému tavného lepidla nepoužívejte otevřený plamen. Každý den zkontrolujte vysokotlaké hadice, za nejsou nadměrně poškozené nebo zda neunikají. Montážními pistolemi nikdy nemiřte na sebe ani na jiné osoby. Montážní pistole vždy zavěšte na k tomu určená závěsná zařízení Nordson Corporation Návod k provozu 66LA404MA01

16 10 Systém ovládání šablony LA 404 První pomoc Jestliže se vám na pokožku dostane roztavené lepidlo: 1. V ŽÁDNÉM PŘÍPADĚ se nepokoušejte tavné lepidlo z pokožky odstranit. 2. Zasaženou částpokožkyihnedponořtedočisté, studenévody, ažse lepidlo ochladí. 3. V ŽÁDNÉM PŘÍPADĚ se nepokoušejte ztuhlé tavné lepidlo z pokožky odstranit. 4. V případě těžkýchpopálenin jenutnéprovést protišokovéopatření. 5. Ihnedvyhledejteodbornou pomoc. Ošetřujícímu lékařskému personálu předejte bezpečnostnílist (MSDS) tavného lepidla. Bezpečnostní štítek Bezpečnostní štítek se připevněn na elektrické skříňce, která je namontována uvnitř jednotky.naobr.1jeznázorněno umístění bezpečnostního štítku. V tabulce 2 je uveden obrázek se symbolem označujícím nebezpečí, význam tohoto symbolu a znění jakéhokoliv bezpečnostního sdělení. Obr. 1 Umístěníbezpečnostního štítku Tabulka 2 Symbol oznamující nebezpečí a význam symbolu Položka Popis 1. VAROVÁNÍ: Nebezpečné napětí Před výkony údržby odpojte všechny přípojky zdroje napájení. Návod k provozu 66LA404MA Nordson Corporation

17 Systém ovládání šablony LA Přehled systému Systém ovládání šablony generuje signály požadované pro přesné dávko vánílepidlanalincesproměnnou rychlostí. Systém monitoruje pomocí impulsního kódovače polohu výrobní linky. Ovladač šablony detekuje po mocí fotosenzoru pohyb výrobku po výrobní lince a poté aktivuje lepicí pistole, které vypustí dávku lepidla podle naprogramované šablony A Obr. 2 Ovladač šablony LA404 Popis systému Ovladač šablony je čtyřkanálové zařízení na bázi čtyř vzdáleností spouště če, které je schopné dodávat signály elektrickým a pneumatickým pistolím při rychlosti linky až 600 m/min. Toto zařízení má integrované ovladače, které mohou pohánět elektrické pistole typu LA 820, LA 844, LA 822 a pneumatické pistole na taveninové lepidlo na 24 V =. Ovladač šablony je programovatelná jednotka ovládaná pomocí nabídek na víceřádkovém panelu LCD. Ovladač má dva programovací režimy, režim Správce a Normální režim. Režim Správce slouží k počátečnímu nastavení po první instalaci ovladačešablony.normální režim se používá přikaždodenní obsluze Nordson Corporation Návod k provozu 66LA404MA01

18 12 Systém ovládání šablony LA 404 Systémové funkce Samočinná konfigurace po zapnutí Obrazovka LCD s nabídkami pro programování a nastavení Softwarový operační systém v ovladači šablony umožňuje rozšiřování softwaru elektronického pole pomocí sériového portu počítače Možnost uložení až 50 programů Možnost dynamické změny parametrů programu za chodu ovladače šablony Monitoruje poruchové a výstražné stavy Pistole mohou vytvářet maximálněčtyři obruby. Lze vytvářet různé typy obrub: normální, modulovaný, tečkový, stehový, náhodný a kontinuální Čtyřikanályskapacitouaždvě pistole na kanál Každý kanál má odpovídající ovladač schopný pohánětdvě pistole současně Automaticky převádí vzory vrstvy lepidla na jiné typy obruby Digitální zobrazení rychlosti stroje, pracovní rychlosti a celkového počtu Programovatelná korekce pistolí Funkce interního časovače pro stroje se stálou rychlostí Zvyšování tlaku Dálkové čištění pistolí Nastavení poměru kódovače Dálkové vyvolání programu předpisu Integrovaná regulace plničekonce Programovatelný ovladač pistole Rozšíření softwaru Software ovladače šablonyje možné rozšiřovat a uživatelské programylze ukládat a opět vyvolávat v elektronickém poli pomocí Správce konfigurace Nordson (NCM). NCM je aplikace na bázi Windows, která umožňuje komunikaci ovladačešablonysosobnímpočítačem (PC). Komunikace probíhá přes sériový kabel připojený kportu COM počítače (zvoleného v průběhu instalačního programu) a připojení sériového portu (port COM) umístěného na zadním panelu ovladačešablony. Aplikaci NCM si můžete stáhnout z následující webové stránky: Návod k provozu 66LA404MA Nordson Corporation

19 Systém ovládání šablony LA Technické údaje Provozní podmínky Položka Technické údaje Rozsah okolní teploty 0 40 C( F) Ochranné krytí IP30 Vlhkost Nadmořská výška 5% 95 %, bez kondenzace 6 až 1500 metrů nad mořem Neprovozní podmínky Položka Technické údaje Rozsah okolní teploty C( F) Vlhkost 5% 95 %, bez kondenzace Nadmořská výška Do metrů nad mořem Fyzické údaje Položka Technické údaje Rozměry(ŠxHxV) 12 x 9 x 8 (304,8 mm x 228,6 mm x 203,2 mm) Napájení Položka Vstupní napětí Výměnná pojistka Technické údaje V ~/ V ~; 50/60 Hz; 4 A 5 x 20 mm, 250 V ~; 6,3 A 2003 Nordson Corporation Návod k provozu 66LA404MA01

20 14 Systém ovládání šablony LA 404 Výkon Položka Maximální provozní rychlost linky Maximální kmitočet impulsů Rozlišení kódovače Rozlišení obruby Přesnost nanesení lepidla Rozsah korekce pistole Čas nastavení spouštěče Vstup senzoru rychlosti linky (kódovač nebo MSD) Číslo kanálu a výstup pistole Maximálnípočet obrub na kanál Maximální délka segmentu vzoru Minimální prodleva (mezera) obruby Maximální délka obruby Minimální programo vatelné odsazení pistiole od spouštěče Maximální odsazení pistole od spouštěče Izolace digitálních vstupních a výstupních obvodů Technické údaje 600 m/min., převod kódovače1p/mm 100 KHz 0,1 p/mm 20 p/mm 1,0 mm 1,0 mm za následujících podmínek: a. Rozlišení kódovačemin.1p/mm b. Úrovně zrychlení + 2,0 m/s 2 a 2,0 m/s 2 (0 maximální rychlost linky) c. Korekce pistole (zap./vyp.) 5,0 ms nebo méně d. Všechny spouštěče aktivovány současně mm s přírůstky po 0,1 mm přidané rychlostinebo0,0ms 50,0mspo0,1ms Všechny vstupy spouštěčezpracujeapo čáteční výstup pistole vygeneruje do 1 ms Jeden vstup kódovače, který akceptuje kódovače prostého typu a typu s fázovým rozdílem 90 Čtyři programovatelné výstupy kanálu (nebo pistole) Čtyři obruby na naprogramovaný kanál impulsů kódovače 0mm Rovná se maximální délce segmentu vzoru 2mm Rovná se maximální délce segmentu vzoru mínus odsazení první obruby Všechny externí vstupy a výstupy jsou elektricky izolovány od vnitřníchdigitálních obvodů Návod k provozu 66LA404MA Nordson Corporation

21 Systém ovládání šablony LA Přední panel Přední panel slouží k zadávání a zobrazování uživatelských vstupů a kpřenášení vstupů do motoru pro generování šablony A 6 Obr. 3 Umístění ovládacích prvků aindikátorů na předním panelu Č. Ovládací prvky Popis 1 Šipka ašipka Slouží k výběru právě programované položky posouváním nahoru nebo dolů. 2 Tlačítko STAND BY Slouží k aktivaci a deaktivaci výstupu pistole. V aktivním stavu (LED svítí oranžově) zablokuje všechny kanály. V neaktivním stavu (LED svítí zeleně)jsou všechny kanály připraveny ke spuštění. 3 Šipka ašipka Slouží ke zvýšení nebo snížení hodnoty zvoleného parametru. 4 Diody OUTPUT 14 Rozsvítí se, když je aktivován zvolený výstup pistole. 5 CHANNEL SELECT Slouží k výběru, na kterém kanálu bude probíhat programování, sledování či úpravy. 6 Dioda ENCODER Rozsvítí se při každém impulsu z kódovače. 7 Dioda TRIGGER Rozsvítí se, když je zvolený spouštěč zapnutý. 8 Diody CHANNEL 14 Rozsvícená dioda signalizuje, na kterém kanálu probíhá programování, sledování nebo úprava. Blikající diody signalizují výstražný stav. 9 Tlačítko PURGE Slouží k aktivaci všech výstupů pouze u aktivního kanálu. UPOZORNĚNÍ: V režimu proplachování slouží jako tlačítko Zap./Vyp. V režimu čištění je to mžikový kontakt, který je Zapnutý při stisknutí a Vypnutý při uvolnění. 10 SET UP backward Slouží ke zpětnému procházení nastavovacích obrazovek. 11 SET UP forward Slouží k procházení nastavovacích obrazovek směrem vpřed. 12 Obrazovka s nabíd kami pro nastavení Abecedněčíslicový podsvícený panel LCD s výškou znaku 9,22 mm a zobrazením 4 řádky x 20 znaků. Kurzor / hvězdička * Objevuje se vedle parametru, který je připraven pro nastavení Nordson Corporation Návod k provozu 66LA404MA01

22 16 Systém ovládání šablony LA 404 Zadní panel Na zadním panelu je umístěno několik konektorů vstupů a výstupů (I/O) pro připojení ovladačešablonykjinýmzařízením Obr Kolíkové konektory vstupů a výstupů na zadním panelu 1. TRIGGER CHANNEL Outputs RUN UP ENCODER 5. TIP SEAL INPUT a OUTPUT 6. REMOTE PURGE A 7. REMOTE INPUT a OUTPUT 8. SERIAL PORT (sériový port sloužící k rozšiř. softwaru v poli) 9. POWER INPUT V ~ Návod k provozu 66LA404MA Nordson Corporation

23 Systém ovládání šablony LA Rozložení vývodů vstupních a výstupních konektorů Níže je znázorněno rozložení vývodů vstupních a výstupních konektorů pro umožnění připojení příslušných kabelů. Zvyšování tlaku 1 a 2 Toto je zásuvka; na nákresu je znázorněna zepředu (ze strany s kolíky) A Vývod Signál 1 Společné napětí 24 V = 2 Výstupní proud 0 až 20 ma 3 Výstupní napětí0až10voltů 4 24 V = (max. 0,35 A) Kanál 1 4 Toto je zásuvka; na nákresu je znázorněna zepředu (ze strany s kolíky) A Vývod Signál 1 Kladný pól pistole nebo elektromagn. ventilu 2 Záporný pól pistole nebo elektromagne tického ventilu 3 Kostra Vstup kódovače F D G E C L A K B H J A Toto je zásuvka; na nákresu je znázorněna zepředu (ze strany s kolíky). Vývod Signál A 12 V = (max. 0,35 A) B Signál A (fázový rozdíl 90 ) C Signál A ne (not) (fázový rozdíl 90 ) D Signál B (fázový rozdíl 90 ) E Signál B ne (not) (fázový rozdíl 90 ) F Společné napětí 12 V = G 12V= H Vstup pro posloupnost impulsů (NPN) J Společné napětí 24 V = K Typ kódovačesfázovýmrozdílem90 (vpřípadě kódovačů sfázovýmrozdílem90 připojte ke společnému kontaktu) L Typ kódovačes posloupnostíimpulsů (v případě impulsů připojte ke společnému kontaktu) M Společné napětí 12 V = 2003 Nordson Corporation Návod k provozu 66LA404MA01

24 18 Systém ovládání šablony LA 404 Vstup spouštěče a vstup plniče konce Toto je zásuvka; na nákresu je znázorněna zepředu (ze strany s kolíky) A Vývod Signál 1 Není k dispozici 2 Spouštěč (NPN nebo PNP) 3 24V=(max.0,1A) 4 Společné napětí 24 V = 5 Není k dispozici Výstup plniče konce Toto je zásuvka; na nákresu je znázorněna zepředu (ze strany s kolíky) A Vývod Signál 1 Výstup plničekonce,24v=(max.0,5a) 2 Společné napětí 24 V = 3 Kostra A Dálkový vstup Toto je zásuvka; na nákresu je znázorněna zepředu (ze strany s kolíky). Vývod Signál 1 24V=(max.0,2A) 2 Dálková volba 0 (Dálkové vyvolání programu, snapětím 24 V =) 3 Dálková volba 1 4 Dálková volba 2 5 Dálková volba 3 6 Dálková volba 4 7 Aktiv. dálkové 8 Společné napětí 24 V = F D G E C L A K B H J A Dálkový výstup Toto je zástrčka; na nákresu je znázorněna zezadu (strana pájených spojů). Vývod A B C D E F Signál Dálkový výstup č.1,normálně uzavřený kontakt Dálkový výstup č.1,normálně rozpojený kontakt Dálkový výstup č.1,společný kontakt Dálkový výstup č.2,normálně uzavřený kontakt Dálkový výstup č.2,normálně rozpojený kontakt Dálkový výstup č.2,společný kontakt Upozornění:VývodyG,H,J,L,KaMsenepoužívají. Návod k provozu 66LA404MA Nordson Corporation

25 Systém ovládání šablony LA A Vstup dálkového čištění Toto je konektorová zásuvka ve tvaru D s 25 vývody, na nákresu je znázorněn pohled zepředu (ze strany s kolíky). Vývod Signál 1 Čištění, kanál 1 2 Čištění, kanál 2 3 Čištění, kanál 3 4 Čištění, kanál 4 5 Společné napětí 24 V = 6 Nepřipojeno 7 Nepřipojeno 8 Nepřipojeno 9 Nepřipojeno 10 Společné napětí 24 V = 11 Společné napětí 24 V = 12 Společné napětí 24 V = 13 Společné napětí 24 V = 14 Nepřipojeno 15 Nepřipojeno 16 Nepřipojeno 17 Nepřipojeno 18 Společné napětí 24 V = 19 Nepřipojeno 20 Nepřipojeno 21 Nepřipojeno 22 Nepřipojeno 23 Společné napětí 24 V = 24 Společné napětí 24 V = 25 Společné napětí 24 V = 2003 Nordson Corporation Návod k provozu 66LA404MA01

26 20 Systém ovládání šablony LA 404 Instalace Vtétočásti jsou uvedeny informace týkající se nstavení polohy ovladače šablony a základní pokyny k inicializaci. Dodaná sada ovladačešablony Dodaná sada ovladače šablony obsahuje následující položky: Obsah sady Počet kusů Pojistky 2 Montážní konzola 2 Zástrčka dálkového 1 vstupu Kabel na 115 V 1 Návod k provozu 1 Rozbalení a nastavení polohy ovladačešablony 1. Dejte pozor, abyste zařízení při vybalování nepoškodili. 2. Prohlédněte obsah balení a přesvědčte se, zda nedošlo během přepravy k nějakému poškození. Případné poškození nahlašte svému zástupci společnosti Nordson. 3. Obě montážní konzoly (součástí dodané sady) pevně přišroubujte kovladačišablony. 4. Umístěte ovladač šablony poblíž výrobní linky. VAROVÁNÍ: Zařízenímusíbýtuzemněno podle předpisů ajištěno v souladu s jmenovitou spotřebou proudu (viz typový štítek). Nedodržení bezpečnostních postupů může vést k vážnému zranění 5. Síťovýkabel ovladače šablonyzapojte do náležitě uzemněné elektrické zásuvky. UPOZORNĚNÍ: K tomuto ovladači šablony je možno použít kabel na 115 V (součástí dodávky) nebo 230 V. Chceteli použít síťový kabel na 230 V, musíte si jej opatřit sami. Návod k provozu 66LA404MA Nordson Corporation

27 Systém ovládání šablony LA Zástrčka dálkového vstupu Zástrčka dálkového vstupu, která je součástí dodávky, se zapojuje do konektoru Dálkového vstupu;obyčejně sepoužíváprozabránění, aby ovladač šablony vypustil lepidlo dřív, než bude připraven tavicí prostor nebo nadřazený stroj (viz obr. 5). Chceteli aktivovat ovladač šablony, aby začal vypouštětlepidlo,řiďte se následujícími pokyny: Pomocí elektricky izolovaného kontaktu přiveďte napětí 24 V = (zástrčka Dálkového vstupu, vývod 1) na aktivačnívstup (zástrčka Dálkového vstupu, vývod 7). Orientujte se podle nákresu vývodů Dálkového vstupu v části Rozložení vývodů vstupních a výstupních konektorů. Chceteli přemostit funkci aktivace dálkového ovládání (nebo ji nastavit na NEAKTIVNÍ), použijte nabídku Systémová nastavení 3. Tavicí prostor Ovladač šablony LA404 Připravený kontakt 1 7 Konektory Dálkového vstupu A Obr. 5 Připojení ovladače šablony k tavicímu prostoru pro generování vzoru 2003 Nordson Corporation Návod k provozu 66LA404MA01
