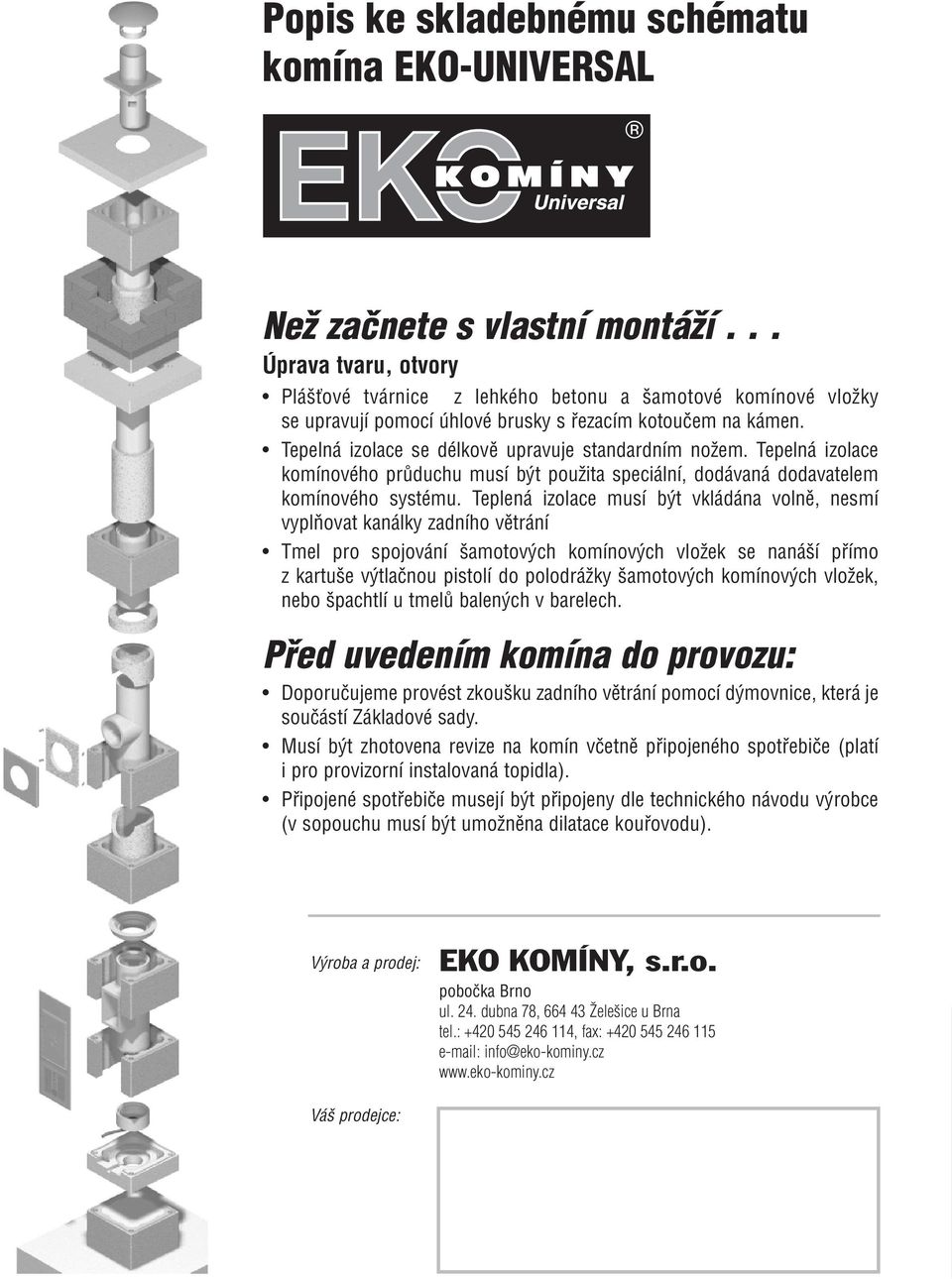

1 Popis ke skladebnému schématu komína EKO-UNIVERSAL NeÏ zaãnete s vlastní montáïí... Úprava tvaru, otvory Plá Èové tvárnice z lehkého betonu a amotové komínové vloïky se upravují pomocí úhlové brusky s fiezacím kotouãem na kámen. Tepelná izolace se délkovû upravuje standardním noïem. Tepelná izolace komínového prûduchu musí b t pouïita speciální, dodávaná dodavatelem komínového systému. Teplená izolace musí b t vkládána volnû, nesmí vyplàovat kanálky zadního vûtrání Tmel pro spojování amotov ch komínov ch vloïek se naná í pfiímo z kartu e v tlaãnou pistolí do polodráïky amotov ch komínov ch vloïek, nebo pachtlí u tmelû balen ch v barelech. Pfied uvedením komína do provozu: Doporuãujeme provést zkou ku zadního vûtrání pomocí d movnice, která je souãástí Základové sady. Musí b t zhotovena revize na komín vãetnû pfiipojeného spotfiebiãe (platí i pro provizorní instalovaná topidla). Pfiipojené spotfiebiãe musejí b t pfiipojeny dle technického návodu v robce (v sopouchu musí b t umoïnûna dilatace koufiovodu). V roba a prodej: EKO KOMÍNY, s.r.o. poboãka Brno ul. 24. dubna 78, Îele ice u Brna tel.: , fax: info@eko-kominy.cz Vá prodejce:

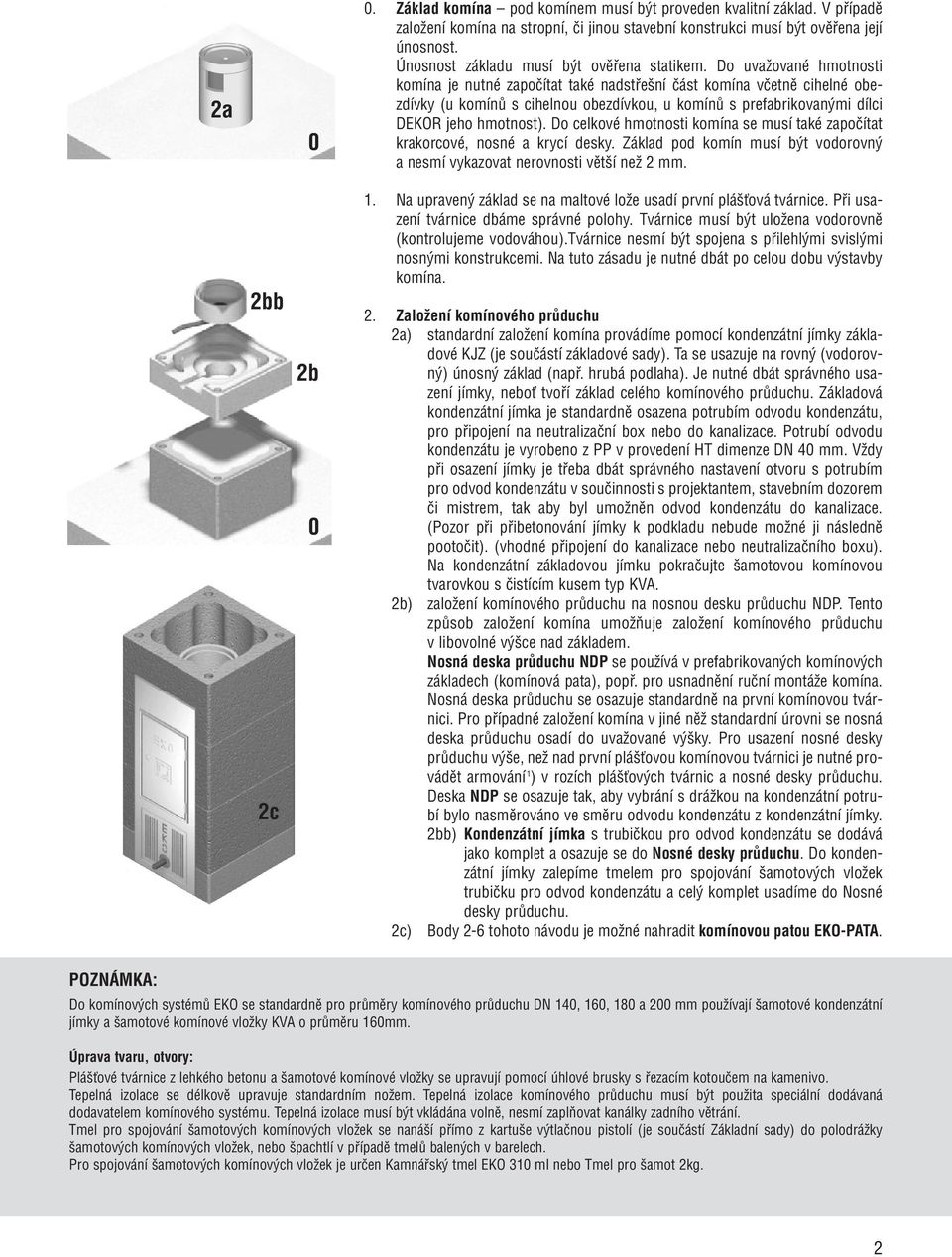

2 2a 0 0. Základ komína pod komínem musí b t proveden kvalitní základ. V pfiípadû zaloïení komína na stropní, ãi jinou stavební konstrukci musí b t ovûfiena její únosnost. Únosnost základu musí b t ovûfiena statikem. Do uvaïované hmotnosti komína je nutné zapoãítat také nadstfie ní ãást komína vãetnû cihelné obezdívky (u komínû s cihelnou obezdívkou, u komínû s prefabrikovan mi dílci DEKOR jeho hmotnost). Do celkové hmotnosti komína se musí také zapoãítat krakorcové, nosné a krycí desky. Základ pod komín musí b t vodorovn a nesmí vykazovat nerovnosti vût í neï 2 mm. 2bb 2c 2b 0 1. Na upraven základ se na maltové loïe usadí první plá Èová tvárnice. Pfii usazení tvárnice dbáme správné polohy. Tvárnice musí b t uloïena vodorovnû (kontrolujeme vodováhou).tvárnice nesmí b t spojena s pfiilehl mi svisl mi nosn mi konstrukcemi. Na tuto zásadu je nutné dbát po celou dobu v stavby komína. 2. ZaloÏení komínového prûduchu 2a) standardní zaloïení komína provádíme pomocí kondenzátní jímky základové KJZ (je souãástí základové sady). Ta se usazuje na rovn (vodorovn ) únosn základ (napfi. hrubá podlaha). Je nutné dbát správného usazení jímky, neboè tvofií základ celého komínového prûduchu. Základová kondenzátní jímka je standardnû osazena potrubím odvodu kondenzátu, pro pfiipojení na neutralizaãní box nebo do kanalizace. Potrubí odvodu kondenzátu je vyrobeno z PP v provedení HT dimenze DN 40 mm. VÏdy pfii osazení jímky je tfieba dbát správného nastavení otvoru s potrubím pro odvod kondenzátu v souãinnosti s projektantem, stavebním dozorem ãi mistrem, tak aby byl umoïnûn odvod kondenzátu do kanalizace. (Pozor pfii pfiibetonování jímky k podkladu nebude moïné ji následnû pootoãit). (vhodné pfiipojení do kanalizace nebo neutralizaãního boxu). Na kondenzátní základovou jímku pokraãujte amotovou komínovou tvarovkou s ãistícím kusem typ KVA. 2b) zaloïení komínového prûduchu na nosnou desku prûduchu NDP. Tento zpûsob zaloïení komína umoïàuje zaloïení komínového prûduchu v libovolné v ce nad základem. Nosná deska prûduchu NDP se pouïívá v prefabrikovan ch komínov ch základech (komínová pata), popfi. pro usnadnûní ruãní montáïe komína. Nosná deska prûduchu se osazuje standardnû na první komínovou tvárnici. Pro pfiípadné zaloïení komína v jiné nûï standardní úrovni se nosná deska prûduchu osadí do uvaïované v ky. Pro usazení nosné desky prûduchu v e, neï nad první plá Èovou komínovou tvárnici je nutné provádût armování 1 ) v rozích plá Èov ch tvárnic a nosné desky prûduchu. Deska NDP se osazuje tak, aby vybrání s dráïkou na kondenzátní potrubí bylo nasmûrováno ve smûru odvodu kondenzátu z kondenzátní jímky. 2bb) Kondenzátní jímka s trubiãkou pro odvod kondenzátu se dodává jako komplet a osazuje se do Nosné desky prûduchu. Do kondenzátní jímky zalepíme tmelem pro spojování amotov ch vloïek trubiãku pro odvod kondenzátu a cel komplet usadíme do Nosné desky prûduchu. 2c) Body 2-6 tohoto návodu je moïné nahradit komínovou patou EKO-PATA. POZNÁMKA: Do komínov ch systémû EKO se standardnû pro prûmûry komínového prûduchu DN 140, 160, 180 a 200 mm pouïívají amotové kondenzátní jímky a amotové komínové vloïky KVA o prûmûru 160mm. Úprava tvaru, otvory: Plá Èové tvárnice z lehkého betonu a amotové komínové vloïky se upravují pomocí úhlové brusky s fiezacím kotouãem na kamenivo. Tepelná izolace se délkovû upravuje standardním noïem. Tepelná izolace komínového prûduchu musí b t pouïita speciální dodávaná dodavatelem komínového systému. Tepelná izolace musí b t vkládána volnû, nesmí zaplàovat kanálky zadního vûtrání. Tmel pro spojování amotov ch komínov ch vloïek se naná í pfiímo z kartu e v tlaãnou pistolí (je souãástí Základní sady) do polodráïky amotov ch komínov ch vloïek, nebo pachtlí v pfiípadû tmelû balen ch v barelech. Pro spojování amotov ch komínov ch vloïek je urãen Kamnáfisk tmel EKO 10 ml nebo Tmel pro amot 2kg. 2

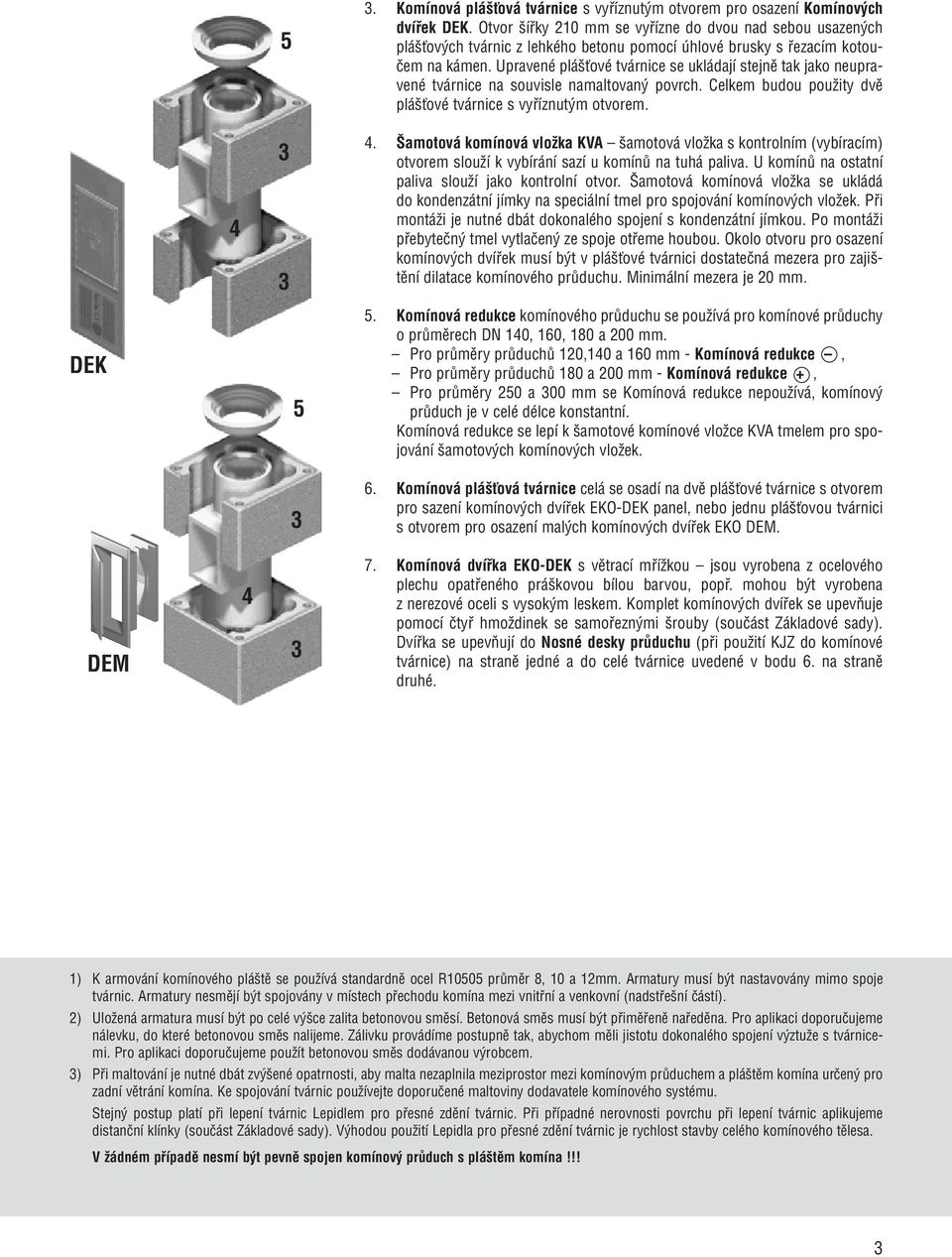

3 4 5. Komínová plá Èová tvárnice s vyfiíznut m otvorem pro osazení Komínov ch dvífiek DEK. Otvor ífiky 210 mm se vyfiízne do dvou nad sebou usazen ch plá Èov ch tvárnic z lehkého betonu pomocí úhlové brusky s fiezacím kotouãem na kámen. Upravené plá Èové tvárnice se ukládají stejnû tak jako neupravené tvárnice na souvisle namaltovan povrch. Celkem budou pouïity dvû plá Èové tvárnice s vyfiíznut m otvorem. 4. amotová komínová vloïka KVA amotová vloïka s kontrolním (vybíracím) otvorem slouïí k vybírání sazí u komínû na tuhá paliva. U komínû na ostatní paliva slouïí jako kontrolní otvor. amotová komínová vloïka se ukládá do kondenzátní jímky na speciální tmel pro spojování komínov ch vloïek. Pfii montáïi je nutné dbát dokonalého spojení s kondenzátní jímkou. Po montáïi pfiebyteãn tmel vytlaãen ze spoje otfieme houbou. Okolo otvoru pro osazení komínov ch dvífiek musí b t v plá Èové tvárnici dostateãná mezera pro zaji - tûní dilatace komínového prûduchu. Minimální mezera je 20 mm. DEK 5 5. Komínová redukce komínového prûduchu se pouïívá pro komínové prûduchy o prûmûrech DN 140, 160, 180 a 200 mm. Pro prûmûry prûduchû 120,140 a 160 mm - Komínová redukce, Pro prûmûry prûduchû 180 a 200 mm - Komínová redukce +, Pro prûmûry 250 a 00 mm se Komínová redukce nepouïívá, komínov prûduch je v celé délce konstantní. Komínová redukce se lepí k amotové komínové vloïce KVA tmelem pro spojování amotov ch komínov ch vloïek. 6. Komínová plá Èová tvárnice celá se osadí na dvû plá Èové tvárnice s otvorem pro sazení komínov ch dvífiek EKO-DEK panel, nebo jednu plá Èovou tvárnici s otvorem pro osazení mal ch komínov ch dvífiek EKO DEM. DEM 4 7. Komínová dvífika EKO-DEK s vûtrací mfiíïkou jsou vyrobena z ocelového plechu opatfieného prá kovou bílou barvou, popfi. mohou b t vyrobena z nerezové oceli s vysok m leskem. Komplet komínov ch dvífiek se upevàuje pomocí ãtyfi hmoïdinek se samofiezn mi rouby (souãást Základové sady). Dvífika se upevàují do Nosné desky prûduchu (pfii pouïití KJZ do komínové tvárnice) na stranû jedné a do celé tvárnice uvedené v bodu 6. na stranû druhé. 1) K armování komínového plá tû se pouïívá standardnû ocel R10505 prûmûr 8, 10 a 12mm. Armatury musí b t nastavovány mimo spoje tvárnic. Armatury nesmûjí b t spojovány v místech pfiechodu komína mezi vnitfiní a venkovní (nadstfie ní ãástí). 2) UloÏená armatura musí b t po celé v ce zalita betonovou smûsí. Betonová smûs musí b t pfiimûfienû nafiedûna. Pro aplikaci doporuãujeme nálevku, do které betonovou smûs nalijeme. Zálivku provádíme postupnû tak, abychom mûli jistotu dokonalého spojení v ztuïe s tvárnicemi. Pro aplikaci doporuãujeme pouïít betonovou smûs dodávanou v robcem. ) Pfii maltování je nutné dbát zv ené opatrnosti, aby malta nezaplnila meziprostor mezi komínov m prûduchem a plá tûm komína urãen pro zadní vûtrání komína. Ke spojování tvárnic pouïívejte doporuãené maltoviny dodavatele komínového systému. Stejn postup platí pfii lepení tvárnic Lepidlem pro pfiesné zdûní tvárnic. Pfii pfiípadné nerovnosti povrchu pfii lepení tvárnic aplikujeme distanãní klínky (souãást Základové sady). V hodou pouïití Lepidla pro pfiesné zdûní tvárnic je rychlost stavby celého komínového tûlesa. V Ïádném pfiípadû nesmí b t pevnû spojen komínov prûduch s plá tûm komína!!!

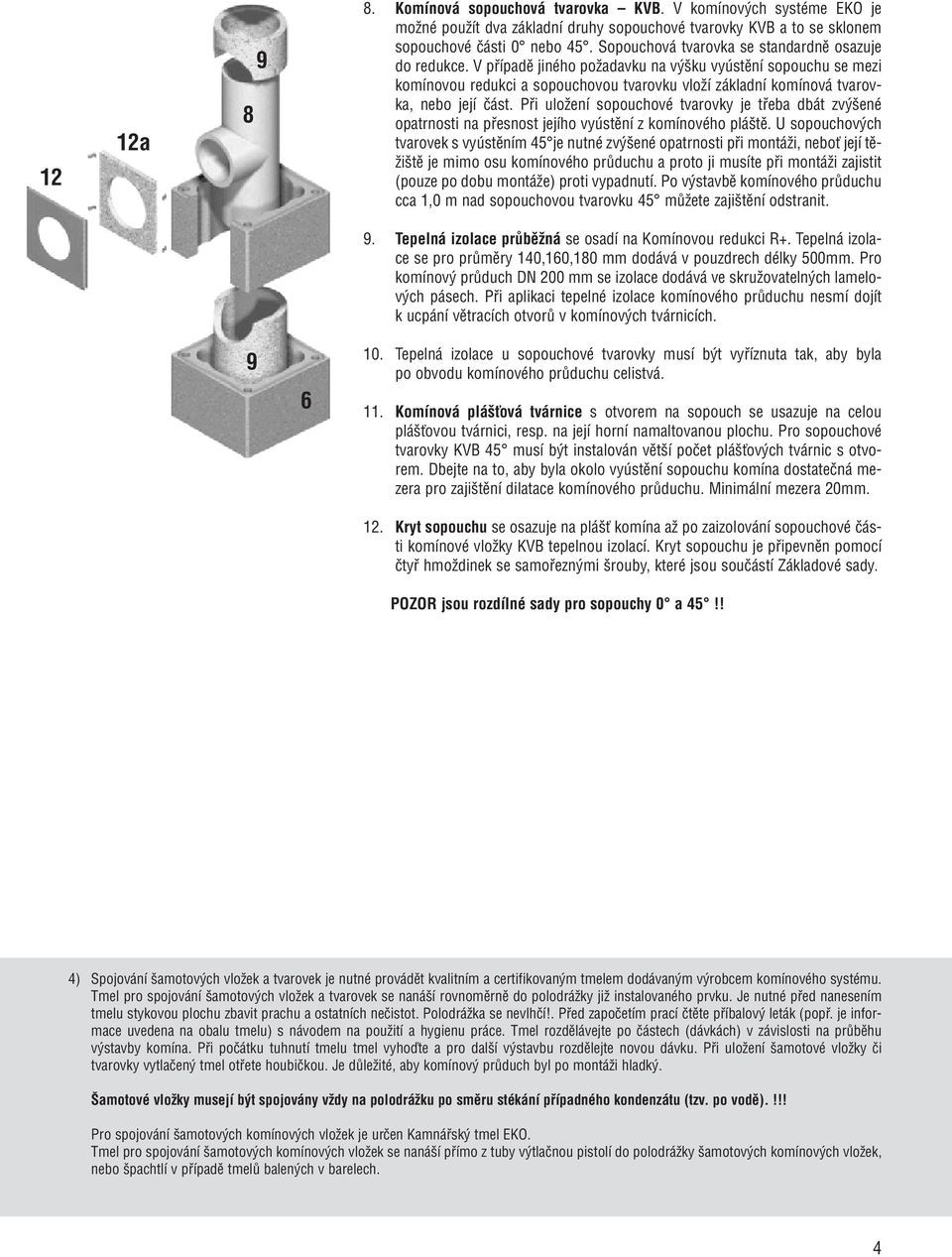

4 12 12a Komínová sopouchová tvarovka KVB. V komínov ch systéme EKO je moïné pouïít dva základní druhy sopouchové tvarovky KVB a to se sklonem sopouchové ãásti 0 nebo 45. Sopouchová tvarovka se standardnû osazuje do redukce. V pfiípadû jiného poïadavku na v ku vyústûní sopouchu se mezi komínovou redukci a sopouchovou tvarovku vloïí základní komínová tvarovka, nebo její ãást. Pfii uloïení sopouchové tvarovky je tfieba dbát zv ené opatrnosti na pfiesnost jejího vyústûní z komínového plá tû. U sopouchov ch tvarovek s vyústûním 45 je nutné zv ené opatrnosti pfii montáïi, neboè její tû- Ïi tû je mimo osu komínového prûduchu a proto ji musíte pfii montáïi zajistit (pouze po dobu montáïe) proti vypadnutí. Po v stavbû komínového prûduchu cca 1,0 m nad sopouchovou tvarovku 45 mûïete zaji tûní odstranit. 9. Tepelná izolace prûbûïná se osadí na Komínovou redukci R+. Tepelná izolace se pro prûmûry 140,160,180 mm dodává v pouzdrech délky 500mm. Pro komínov prûduch DN 200 mm se izolace dodává ve skruïovateln ch lamelov ch pásech. Pfii aplikaci tepelné izolace komínového prûduchu nesmí dojít k ucpání vûtracích otvorû v komínov ch tvárnicích Tepelná izolace u sopouchové tvarovky musí b t vyfiíznuta tak, aby byla po obvodu komínového prûduchu celistvá. 11. Komínová plá Èová tvárnice s otvorem na sopouch se usazuje na celou plá Èovou tvárnici, resp. na její horní namaltovanou plochu. Pro sopouchové tvarovky KVB 45 musí b t instalován vût í poãet plá Èov ch tvárnic s otvorem. Dbejte na to, aby byla okolo vyústûní sopouchu komína dostateãná mezera pro zaji tûní dilatace komínového prûduchu. Minimální mezera 20mm. 12. Kryt sopouchu se osazuje na plá È komína aï po zaizolování sopouchové ãásti komínové vloïky KVB tepelnou izolací. Kryt sopouchu je pfiipevnûn pomocí ãtyfi hmoïdinek se samofiezn mi rouby, které jsou souãástí Základové sady. POZOR jsou rozdílné sady pro sopouchy 0 a 45!! 4) Spojování amotov ch vloïek a tvarovek je nutné provádût kvalitním a certifikovan m tmelem dodávan m v robcem komínového systému. Tmel pro spojování amotov ch vloïek a tvarovek se naná í rovnomûrnû do polodráïky jiï instalovaného prvku. Je nutné pfied nanesením tmelu stykovou plochu zbavit prachu a ostatních neãistot. PolodráÏka se nevlhãí!. Pfied zapoãetím prací ãtûte pfiíbalov leták (popfi. je informace uvedena na obalu tmelu) s návodem na pouïití a hygienu práce. Tmel rozdûlávejte po ãástech (dávkách) v závislosti na prûbûhu v stavby komína. Pfii poãátku tuhnutí tmelu tmel vyhoìte a pro dal í v stavbu rozdûlejte novou dávku. Pfii uloïení amotové vloïky ãi tvarovky vytlaãen tmel otfiete houbiãkou. Je dûleïité, aby komínov prûduch byl po montáïi hladk. amotové vloïky musejí b t spojovány vïdy na polodráïku po smûru stékání pfiípadného kondenzátu (tzv. po vodû).!!! Pro spojování amotov ch komínov ch vloïek je urãen Kamnáfisk tmel EKO. Tmel pro spojování amotov ch komínov ch vloïek se naná í pfiímo z tuby v tlaãnou pistolí do polodráïky amotov ch komínov ch vloïek, nebo pachtlí v pfiípadû tmelû balen ch v barelech. 4

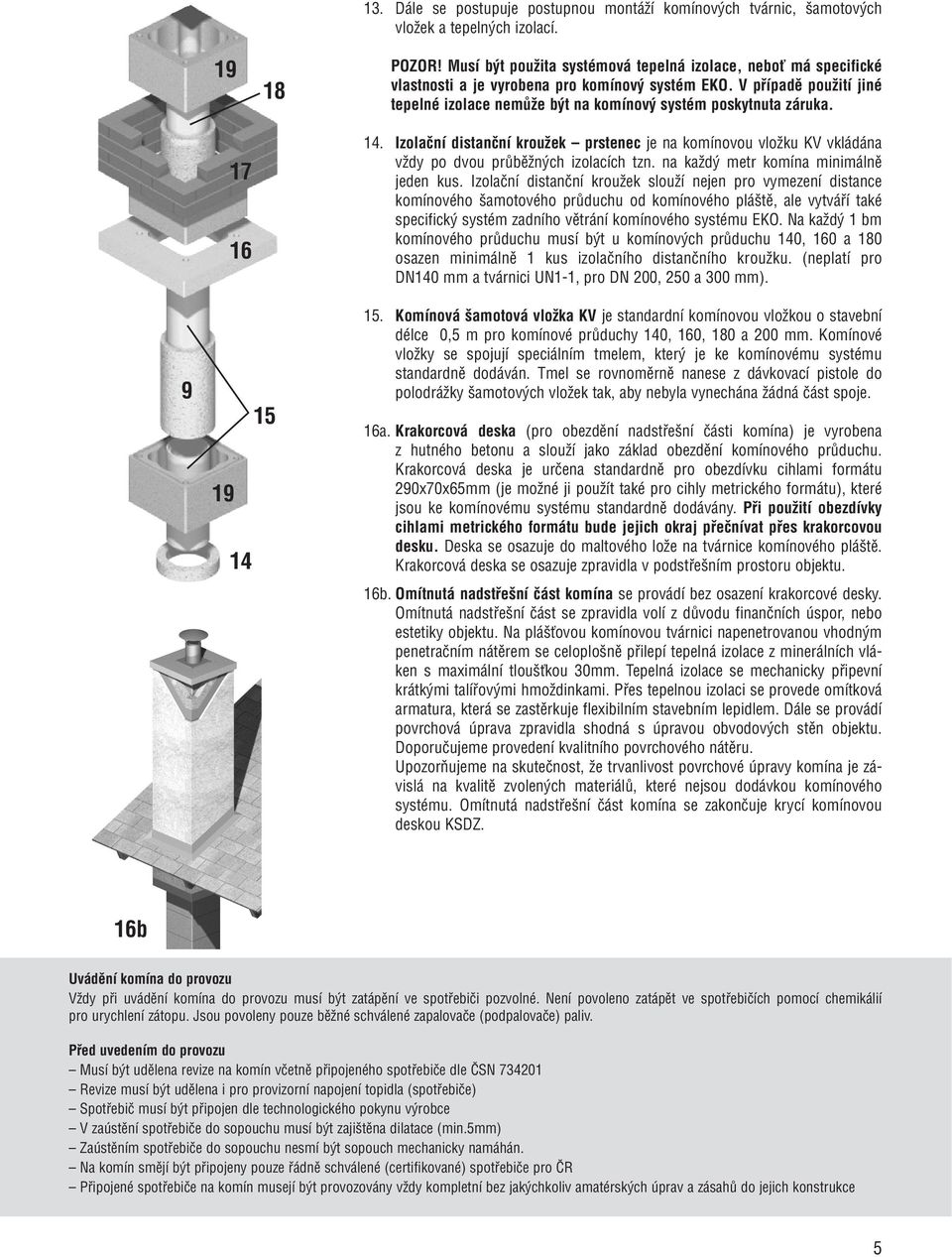

5 Dále se postupuje postupnou montáïí komínov ch tvárnic, amotov ch vloïek a tepeln ch izolací. POZOR! Musí b t pouïita systémová tepelná izolace, neboè má specifické vlastnosti a je vyrobena pro komínov systém EKO. V pfiípadû pouïití jiné tepelné izolace nemûïe b t na komínov systém poskytnuta záruka. 14. Izolaãní distanãní krouïek prstenec je na komínovou vloïku KV vkládána vïdy po dvou prûbûïn ch izolacích tzn. na kaïd metr komína minimálnû jeden kus. Izolaãní distanãní krouïek slouïí nejen pro vymezení distance komínového amotového prûduchu od komínového plá tû, ale vytváfií také specifick systém zadního vûtrání komínového systému EKO. Na kaïd 1 bm komínového prûduchu musí b t u komínov ch prûduchu 140, 160 a 180 osazen minimálnû 1 kus izolaãního distanãního krouïku. (neplatí pro DN140 mm a tvárnici UN1-1, pro DN 200, 250 a 00 mm) Komínová amotová vloïka KV je standardní komínovou vloïkou o stavební délce 0,5 m pro komínové prûduchy 140, 160, 180 a 200 mm. Komínové vloïky se spojují speciálním tmelem, kter je ke komínovému systému standardnû dodáván. Tmel se rovnomûrnû nanese z dávkovací pistole do polodráïky amotov ch vloïek tak, aby nebyla vynechána Ïádná ãást spoje. 16a. Krakorcová deska (pro obezdûní nadstfie ní ãásti komína) je vyrobena z hutného betonu a slouïí jako základ obezdûní komínového prûduchu. Krakorcová deska je urãena standardnû pro obezdívku cihlami formátu 290x70x65mm (je moïné ji pouïít také pro cihly metrického formátu), které jsou ke komínovému systému standardnû dodávány. Pfii pouïití obezdívky cihlami metrického formátu bude jejich okraj pfieãnívat pfies krakorcovou desku. Deska se osazuje do maltového loïe na tvárnice komínového plá tû. Krakorcová deska se osazuje zpravidla v podstfie ním prostoru objektu. 16b. Omítnutá nadstfie ní ãást komína se provádí bez osazení krakorcové desky. Omítnutá nadstfie ní ãást se zpravidla volí z dûvodu finanãních úspor, nebo estetiky objektu. Na plá Èovou komínovou tvárnici napenetrovanou vhodn m penetraãním nátûrem se celoplo nû pfiilepí tepelná izolace z minerálních vláken s maximální tlou Èkou 0mm. Tepelná izolace se mechanicky pfiipevní krátk mi talífiov mi hmoïdinkami. Pfies tepelnou izolaci se provede omítková armatura, která se zastûrkuje flexibilním stavebním lepidlem. Dále se provádí povrchová úprava zpravidla shodná s úpravou obvodov ch stûn objektu. Doporuãujeme provedení kvalitního povrchového nátûru. UpozorÀujeme na skuteãnost, Ïe trvanlivost povrchové úpravy komína je závislá na kvalitû zvolen ch materiálû, které nejsou dodávkou komínového systému. Omítnutá nadstfie ní ãást komína se zakonãuje krycí komínovou deskou KSDZ. 16b Uvádûní komína do provozu VÏdy pfii uvádûní komína do provozu musí b t zatápûní ve spotfiebiãi pozvolné. Není povoleno zatápût ve spotfiebiãích pomocí chemikálií pro urychlení zátopu. Jsou povoleny pouze bûïné schválené zapalovaãe (podpalovaãe) paliv. Pfied uvedením do provozu Musí b t udûlena revize na komín vãetnû pfiipojeného spotfiebiãe dle âsn Revize musí b t udûlena i pro provizorní napojení topidla (spotfiebiãe) Spotfiebiã musí b t pfiipojen dle technologického pokynu v robce V zaústûní spotfiebiãe do sopouchu musí b t zaji tûna dilatace (min.5mm) Zaústûním spotfiebiãe do sopouchu nesmí b t sopouch mechanicky namáhán. Na komín smûjí b t pfiipojeny pouze fiádnû schválené (certifikované) spotfiebiãe pro âr Pfiipojené spotfiebiãe na komín musejí b t provozovány vïdy kompletní bez jak chkoliv amatérsk ch úprav a zásahû do jejich konstrukce 5

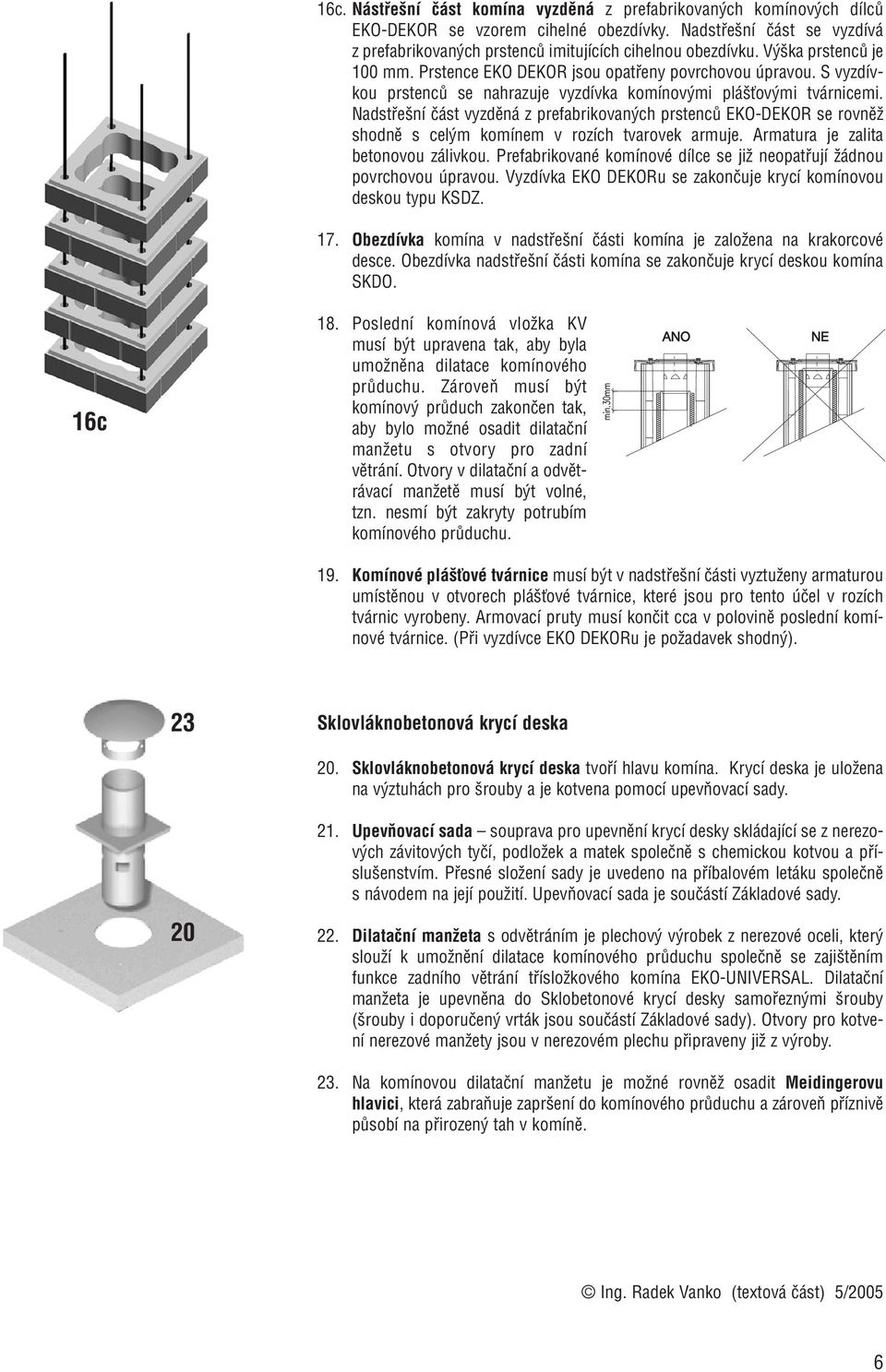

6 16c. Nástfie ní ãást komína vyzdûná z prefabrikovan ch komínov ch dílcû EKO-DEKOR se vzorem cihelné obezdívky. Nadstfie ní ãást se vyzdívá z prefabrikovan ch prstencû imitujících cihelnou obezdívku. V ka prstencû je 100 mm. Prstence EKO DEKOR jsou opatfieny povrchovou úpravou. S vyzdívkou prstencû se nahrazuje vyzdívka komínov mi plá Èov mi tvárnicemi. Nadstfie ní ãást vyzdûná z prefabrikovan ch prstencû EKO-DEKOR se rovnûï shodnû s cel m komínem v rozích tvarovek armuje. Armatura je zalita betonovou zálivkou. Prefabrikované komínové dílce se jiï neopatfiují Ïádnou povrchovou úpravou. Vyzdívka EKO DEKORu se zakonãuje krycí komínovou deskou typu KSDZ. 17. Obezdívka komína v nadstfie ní ãásti komína je zaloïena na krakorcové desce. Obezdívka nadstfie ní ãásti komína se zakonãuje krycí deskou komína SKDO. 16c 18. Poslední komínová vloïka KV musí b t upravena tak, aby byla umoïnûna dilatace komínového prûduchu. ZároveÀ musí b t komínov prûduch zakonãen tak, aby bylo moïné osadit dilataãní manïetu s otvory pro zadní vûtrání. Otvory v dilataãní a odvûtrávací manïetû musí b t volné, tzn. nesmí b t zakryty potrubím komínového prûduchu. 19. Komínové plá Èové tvárnice musí b t v nadstfie ní ãásti vyztuïeny armaturou umístûnou v otvorech plá Èové tvárnice, které jsou pro tento úãel v rozích tvárnic vyrobeny. Armovací pruty musí konãit cca v polovinû poslední komínové tvárnice. (Pfii vyzdívce EKO DEKORu je poïadavek shodn ). 2 Sklovláknobetonová krycí deska 20. Sklovláknobetonová krycí deska tvofií hlavu komína. Krycí deska je uloïena na v ztuhách pro rouby a je kotvena pomocí upevàovací sady UpevÀovací sada souprava pro upevnûní krycí desky skládající se z nerezov ch závitov ch tyãí, podloïek a matek spoleãnû s chemickou kotvou a pfiíslu enstvím. Pfiesné sloïení sady je uvedeno na pfiíbalovém letáku spoleãnû s návodem na její pouïití. UpevÀovací sada je souãástí Základové sady. 22. Dilataãní manïeta s odvûtráním je plechov v robek z nerezové oceli, kter slouïí k umoïnûní dilatace komínového prûduchu spoleãnû se zaji tûním funkce zadního vûtrání tfiísloïkového komína EKO-UNIVERSAL. Dilataãní manïeta je upevnûna do Sklobetonové krycí desky samofiezn mi rouby ( rouby i doporuãen vrták jsou souãástí Základové sady). Otvory pro kotvení nerezové manïety jsou v nerezovém plechu pfiipraveny jiï z v roby. 2. Na komínovou dilataãní manïetu je moïné rovnûï osadit Meidingerovu hlavici, která zabraàuje zapr ení do komínového prûduchu a zároveà pfiíznivû pûsobí na pfiirozen tah v komínû. Ing. Radek Vanko (textová ãást) 5/2005 6
