1 aše odnikání je ve středu našeho zájmu SORTIMENT PRODUKTŮ VRV PRODEJNÍ KATALOG

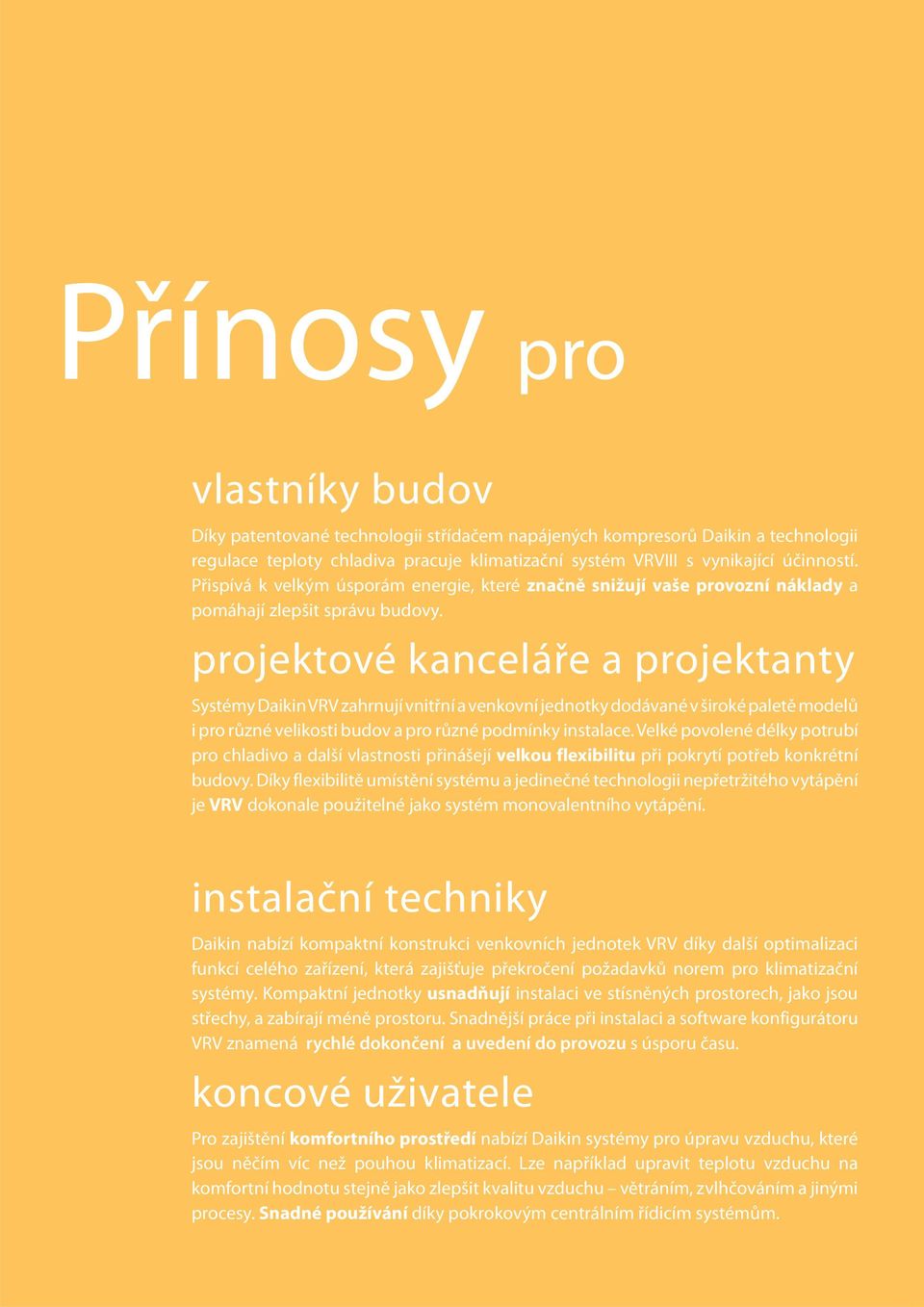

2 Přínosy pro vlastníky budov Díky patentované technologii střídačem napájených kompresorů Daikin a technologii regulace teploty chladiva pracuje klimatizační systém VRVIII s vynikající účinností. Přispívá k velkým úsporám energie, které značně snižují vaše provozní náklady a pomáhají zlepšit správu budovy. projektové kanceláře a projektanty Systémy Daikin VRV zahrnují vnitřní a venkovní jednotky dodávané v široké paletě modelů i pro různé velikosti budov a pro různé podmínky instalace. Velké povolené délky potrubí pro chladivo a další vlastnosti přinášejí velkou flexibilitu při pokrytí potřeb konkrétní budovy. Díky flexibilitě umístění systému a jedinečné technologii nepřetržitého vytápění je VRV dokonale použitelné jako systém monovalentního vytápění. instalační techniky Daikin nabízí kompaktní konstrukci venkovních jednotek VRV díky další optimalizaci funkcí celého zařízení, která zajišťuje překročení požadavků norem pro klimatizační systémy. Kompaktní jednotky usnadňují instalaci ve stísněných prostorech, jako jsou střechy, a zabírají méně prostoru. Snadnější práce při instalaci a software konfigurátoru VRV znamená rychlé dokončení a uvedení do provozu s úsporu času. koncové uživatele Pro zajištění komfortního prostředí nabízí Daikin systémy pro úpravu vzduchu, které jsou něčím víc než pouhou klimatizací. Lze například upravit teplotu vzduchu na komfortní hodnotu stejně jako zlepšit kvalitu vzduchu větráním, zvlhčováním a jinými procesy. Snadné používání díky pokrokovým centrálním řídicím systémům.

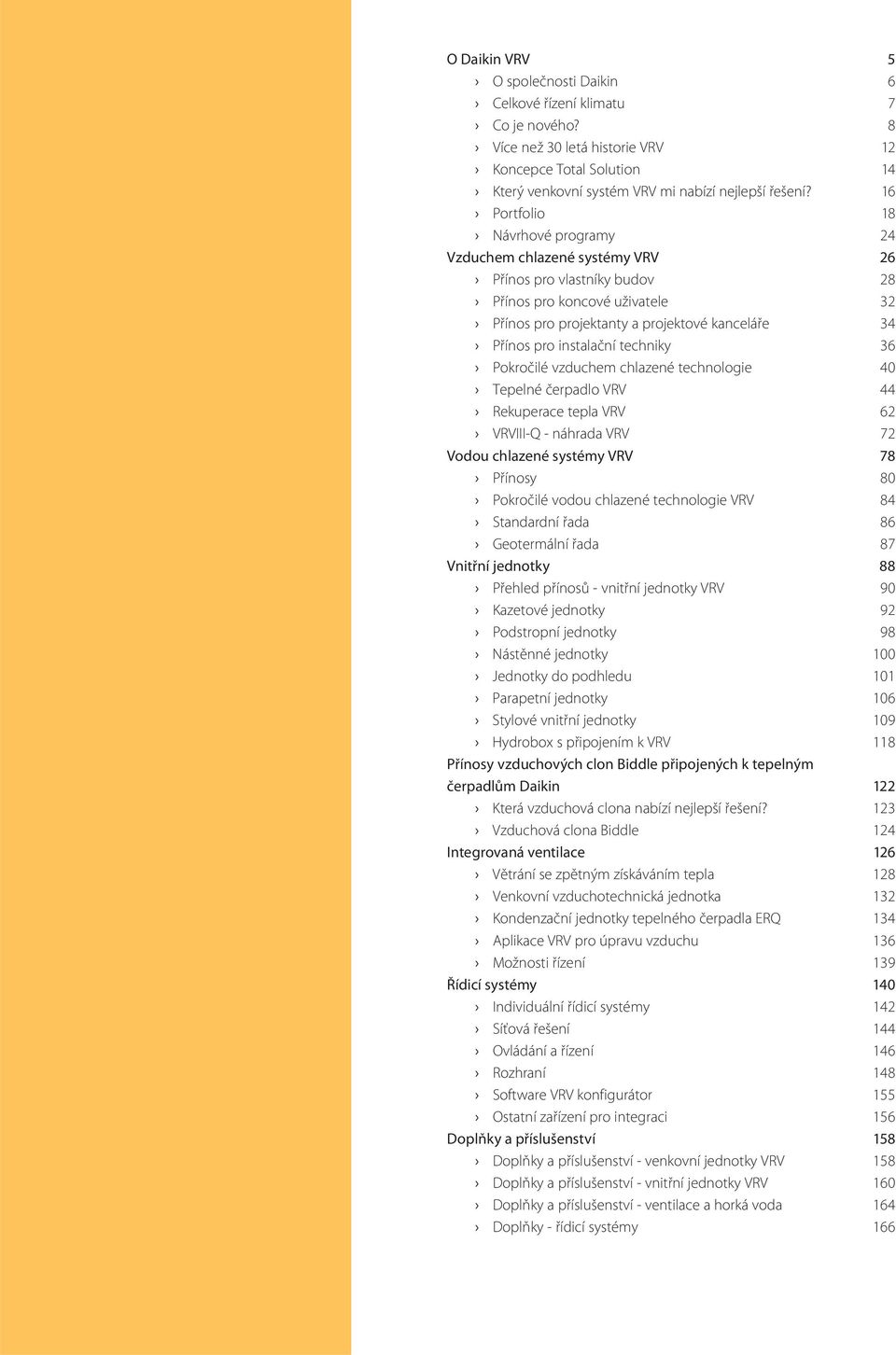

3 O Daikin VRV 5 O společnosti Daikin 6 Celkové řízení klimatu 7 Co je nového? 8 Více než 30 letá historie VRV 12 Koncepce Total Solution 14 Který venkovní systém VRV mi nabízí nejlepší řešení? 16 Portfolio 18 Návrhové programy 24 Vzduchem chlazené systémy VRV 26 Přínos pro vlastníky budov 28 Přínos pro koncové uživatele 32 Přínos pro projektanty a projektové kanceláře 34 Přínos pro instalační techniky 36 Pokročilé vzduchem chlazené technologie 40 Tepelné čerpadlo VRV 44 Rekuperace tepla VRV 62 VRVIII-Q - náhrada VRV 72 Vodou chlazené systémy VRV 78 Přínosy 80 Pokročilé vodou chlazené technologie VRV 84 Standardní řada 86 Geotermální řada 87 Vnitřní jednotky 88 Přehled přínosů - vnitřní jednotky VRV 90 Kazetové jednotky 92 Podstropní jednotky 98 Nástěnné jednotky 100 Jednotky do podhledu 101 Parapetní jednotky 106 Stylové vnitřní jednotky 109 Hydrobox s připojením k VRV 118 Přínosy vzduchových clon Biddle připojených k tepelným čerpadlům Daikin 122 Která vzduchová clona nabízí nejlepší řešení? 123 Vzduchová clona Biddle 124 Integrovaná ventilace 126 Větrání se zpětným získáváním tepla 128 Venkovní vzduchotechnická jednotka 132 Kondenzační jednotky tepelného čerpadla ERQ 134 Aplikace VRV pro úpravu vzduchu 136 Možnosti řízení 139 Řídicí systémy 140 Individuální řídicí systémy 142 Síťová řešení 144 Ovládání a řízení 146 Rozhraní 148 Software VRV konfigurátor 155 Ostatní zařízení pro integraci 156 Doplňky a příslušenství 158 Doplňky a příslušenství - venkovní jednotky VRV 158 Doplňky a příslušenství - vnitřní jednotky VRV 160 Doplňky a příslušenství - ventilace a horká voda 164 Doplňky - řídicí systémy 166

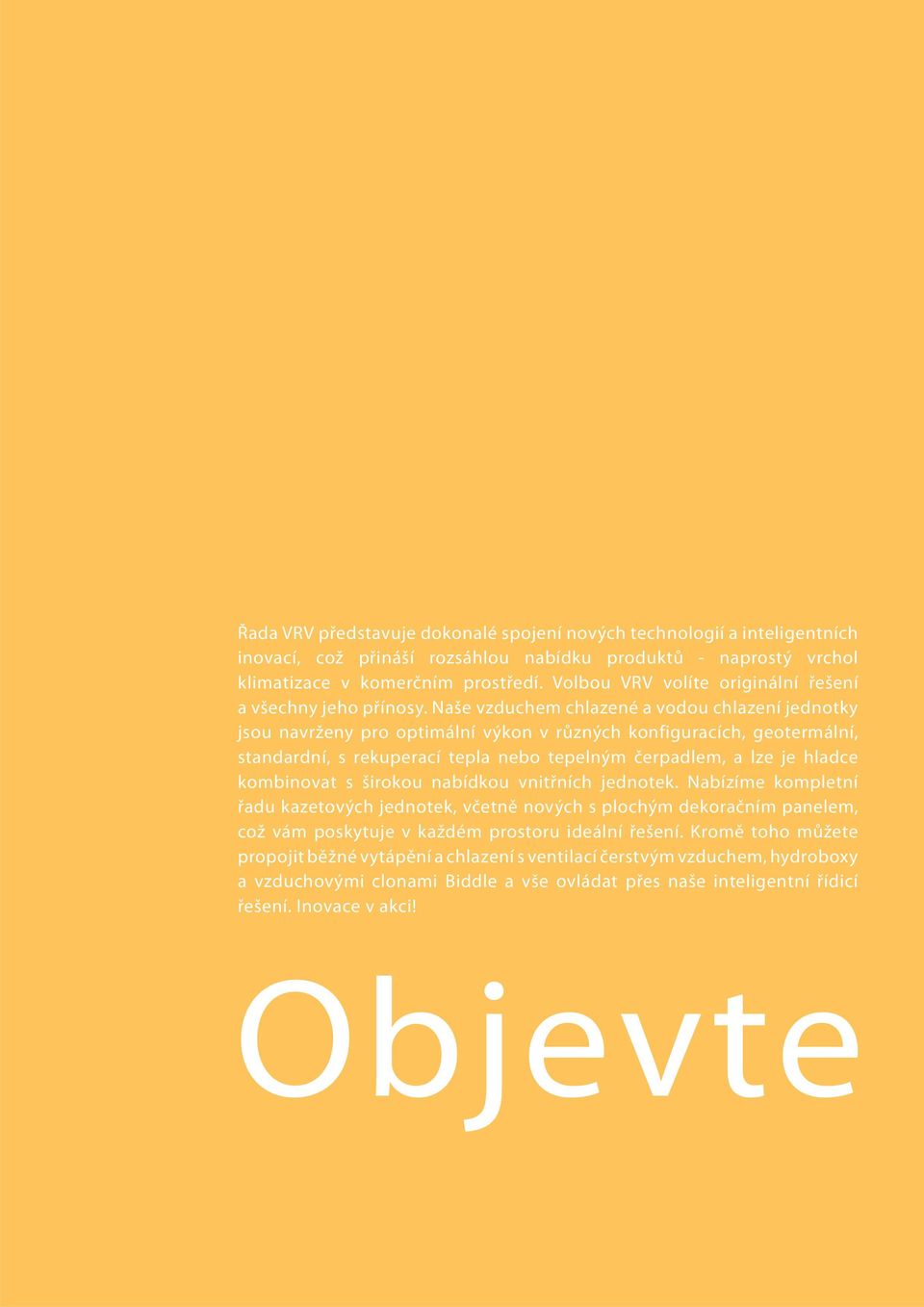

4 Řada VRV představuje dokonalé spojení nových technologií a inteligentních inovací, což přináší rozsáhlou nabídku produktů - naprostý vrchol klimatizace v komerčním prostředí. Volbou VRV volíte originální řešení a všechny jeho přínosy. Naše vzduchem chlazené a vodou chlazení jednotky jsou navrženy pro optimální výkon v různých konfiguracích, geotermální, standardní, s rekuperací tepla nebo tepelným čerpadlem, a lze je hladce kombinovat s širokou nabídkou vnitřních jednotek. Nabízíme kompletní řadu kazetových jednotek, včetně nových s plochým dekoračním panelem, což vám poskytuje v každém prostoru ideální řešení. Kromě toho můžete propojit běžné vytápění a chlazení s ventilací čerstvým vzduchem, hydroboxy a vzduchovými clonami Biddle a vše ovládat přes naše inteligentní řídicí řešení. Inovace v akci! Objevte

5 Daikin VRV

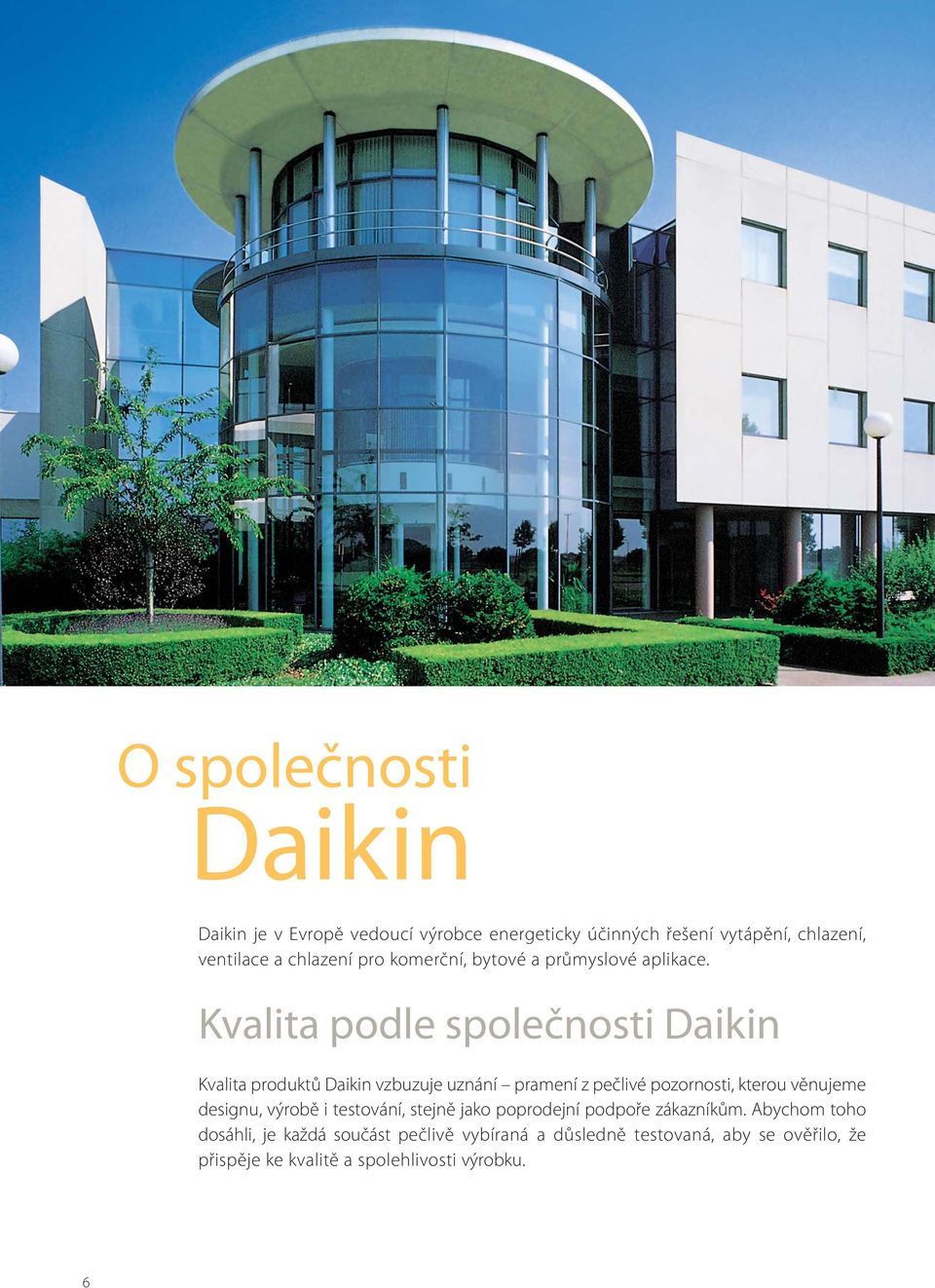

6 O společnosti Daikin Daikin je v Evropě vedoucí výrobce energeticky účinných řešení vytápění, chlazení, ventilace a chlazení pro komerční, bytové a průmyslové aplikace. Kvalita podle společnosti Daikin Kvalita produktů Daikin vzbuzuje uznání pramení z pečlivé pozornosti, kterou věnujeme designu, výrobě i testování, stejně jako poprodejní podpoře zákazníkům. Abychom toho dosáhli, je každá součást pečlivě vybíraná a důsledně testovaná, aby se ověřilo, že přispěje ke kvalitě a spolehlivosti výrobku. 6

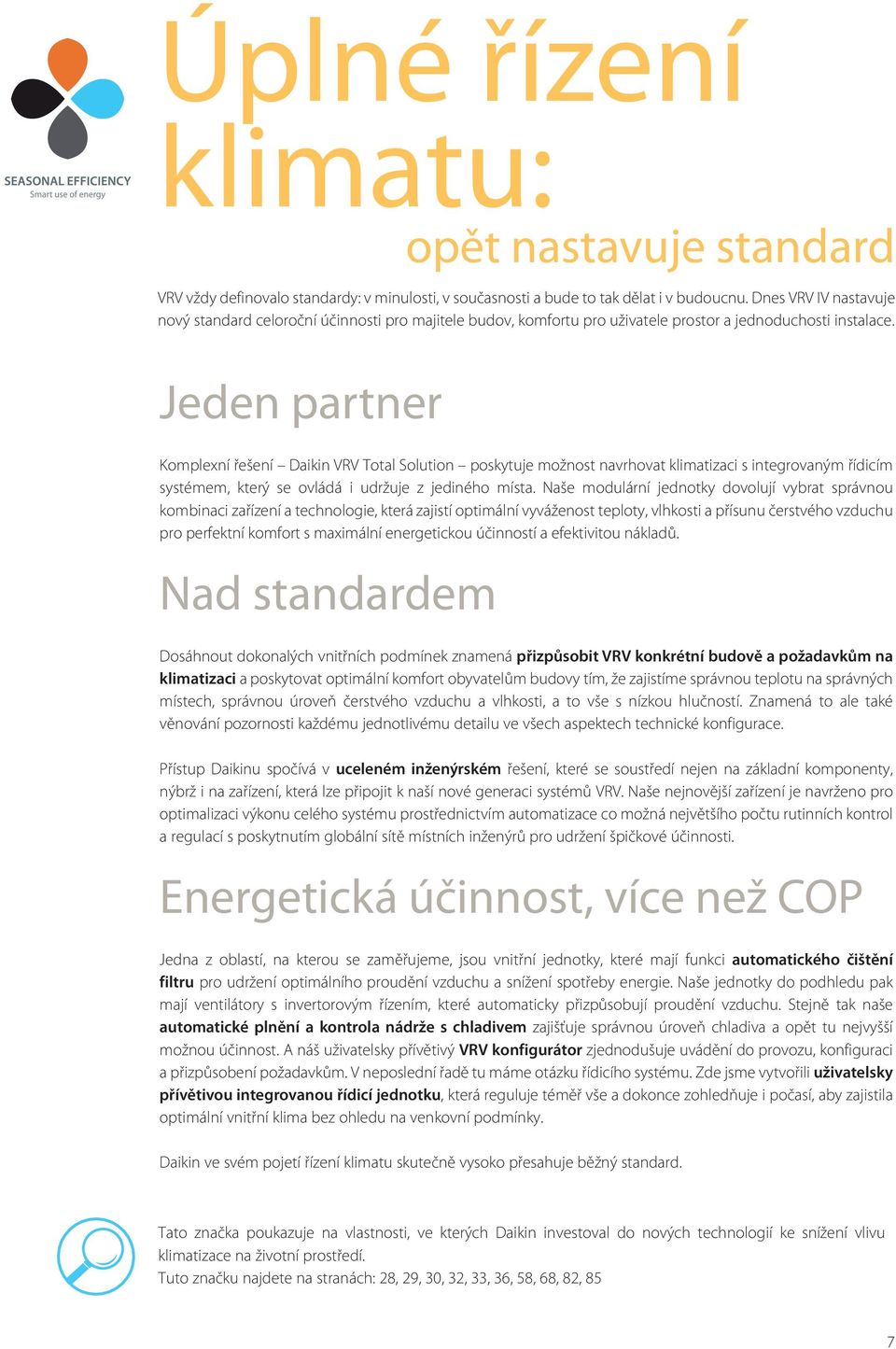

7 Úplné řízení klimatu: opět nastavuje standard VRV vždy definovalo standardy: v minulosti, v současnosti a bude to tak dělat i v budoucnu. Dnes VRV IV nastavuje nový standard celoroční účinnosti pro majitele budov, komfortu pro uživatele prostor a jednoduchosti instalace. Jeden partner Komplexní řešení Daikin VRV Total Solution poskytuje možnost navrhovat klimatizaci s integrovaným řídicím systémem, který se ovládá i udržuje z jediného místa. Naše modulární jednotky dovolují vybrat správnou kombinaci zařízení a technologie, která zajistí optimální vyváženost teploty, vlhkosti a přísunu čerstvého vzduchu pro perfektní komfort s maximální energetickou účinností a efektivitou nákladů. Nad standardem Dosáhnout dokonalých vnitřních podmínek znamená přizpůsobit VRV konkrétní budově a požadavkům na klimatizaci a poskytovat optimální komfort obyvatelům budovy tím, že zajistíme správnou teplotu na správných místech, správnou úroveň čerstvého vzduchu a vlhkosti, a to vše s nízkou hlučností. Znamená to ale také věnování pozornosti každému jednotlivému detailu ve všech aspektech technické konfigurace. Přístup Daikinu spočívá v uceleném inženýrském řešení, které se soustředí nejen na základní komponenty, nýbrž i na zařízení, která lze připojit k naší nové generaci systémů VRV. Naše nejnovější zařízení je navrženo pro optimalizaci výkonu celého systému prostřednictvím automatizace co možná největšího počtu rutinních kontrol a regulací s poskytnutím globální sítě místních inženýrů pro udržení špičkové účinnosti. Energetická účinnost, více než COP Jedna z oblastí, na kterou se zaměřujeme, jsou vnitřní jednotky, které mají funkci automatického čištění filtru pro udržení optimálního proudění vzduchu a snížení spotřeby energie. Naše jednotky do podhledu pak mají ventilátory s invertorovým řízením, které automaticky přizpůsobují proudění vzduchu. Stejně tak naše automatické plnění a kontrola nádrže s chladivem zajišťuje správnou úroveň chladiva a opět tu nejvyšší možnou účinnost. A náš uživatelsky přívětivý VRV konfigurátor zjednodušuje uvádění do provozu, konfiguraci a přizpůsobení požadavkům. V neposlední řadě tu máme otázku řídicího systému. Zde jsme vytvořili uživatelsky přívětivou integrovanou řídicí jednotku, která reguluje téměř vše a dokonce zohledňuje i počasí, aby zajistila optimální vnitřní klima bez ohledu na venkovní podmínky. Daikin ve svém pojetí řízení klimatu skutečně vysoko přesahuje běžný standard. Tato značka poukazuje na vlastnosti, ve kterých Daikin investoval do nových technologií ke snížení vlivu klimatizace na životní prostředí. Tuto značku najdete na stranách: 28, 29, 30, 32, 33, 36, 58, 68, 82, 85 7

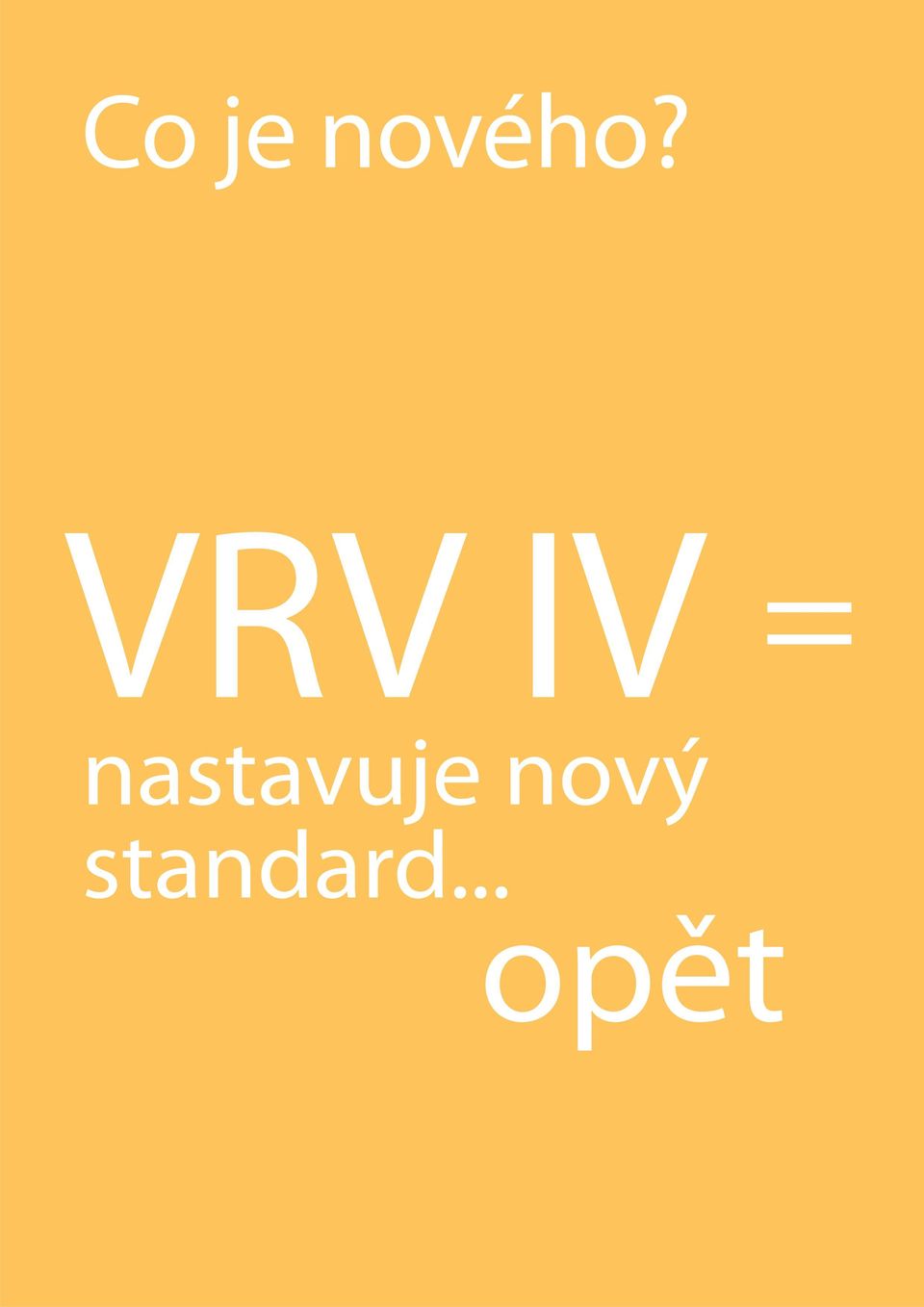

8 Co je nového? VRV IV = nastavuje nový standard.. ȯpět

9 VRV + revoluční standardy 3 Variabilní teplota chladiva Nepřetržité vytápění tepelným čerpadlem VRV konfigurátor

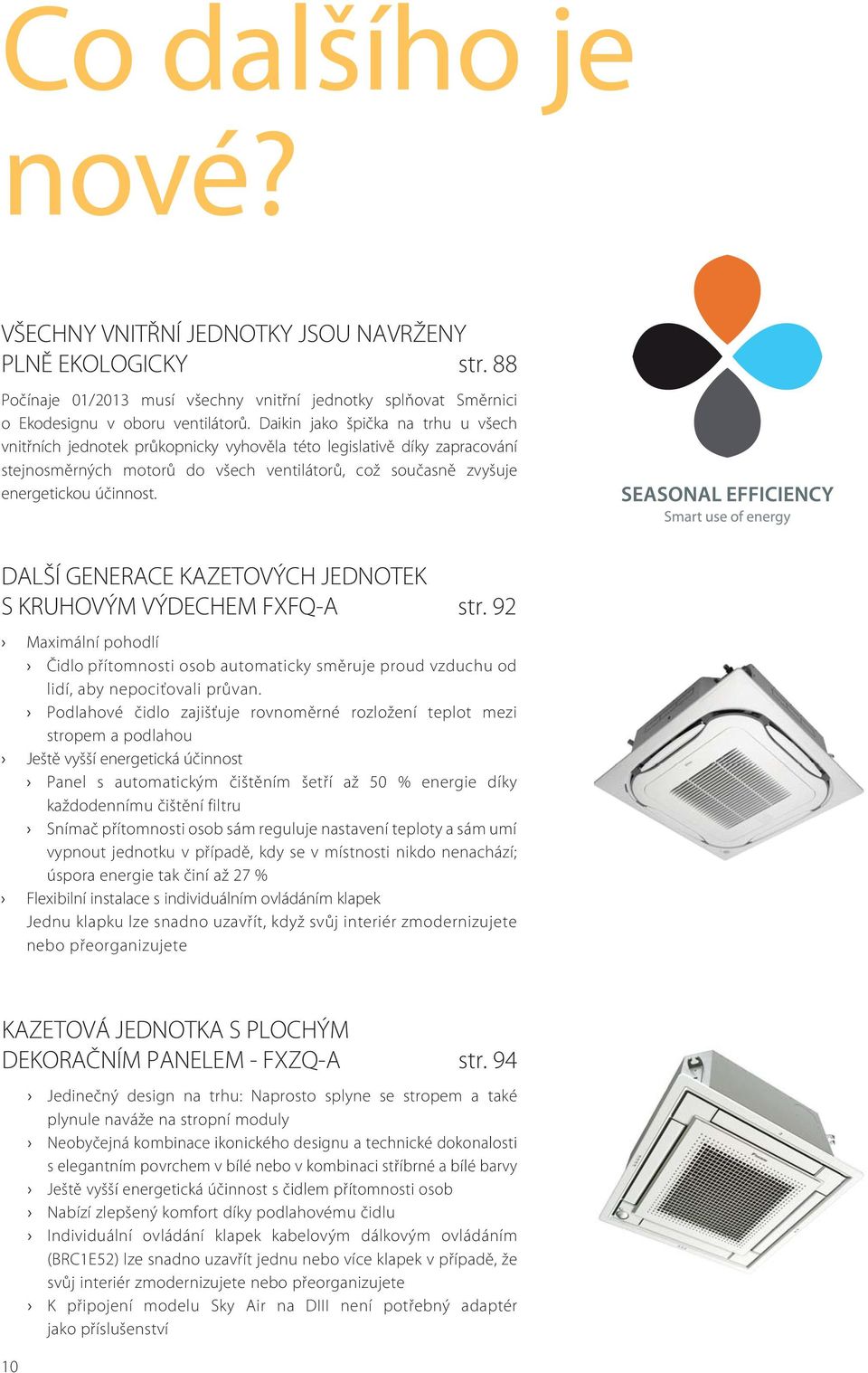

10 Co dalšího je nové? VŠECHNY VNITŘNÍ JEDNOTKY JSOU NAVRŽENY PLNĚ EKOLOGICKY str. 88 Počínaje 01/2013 musí všechny vnitřní jednotky splňovat Směrnici o Ekodesignu v oboru ventilátorů. Daikin jako špička na trhu u všech vnitřních jednotek průkopnicky vyhověla této legislativě díky zapracování stejnosměrných motorů do všech ventilátorů, což současně zvyšuje energetickou účinnost. DALŠÍ GENERACE KAZETOVÝCH JEDNOTEK S KRUHOVÝM VÝDECHEM FXFQ-A str. 92 Maximální pohodlí Čidlo přítomnosti osob automaticky směruje proud vzduchu od lidí, aby nepociťovali průvan. Podlahové čidlo zajišťuje rovnoměrné rozložení teplot mezi stropem a podlahou Ještě vyšší energetická účinnost Panel s automatickým čištěním šetří až 50 % energie díky každodennímu čištění filtru Snímač přítomnosti osob sám reguluje nastavení teploty a sám umí vypnout jednotku v případě, kdy se v místnosti nikdo nenachází; úspora energie tak činí až 27 % Flexibilní instalace s individuálním ovládáním klapek Jednu klapku lze snadno uzavřít, když svůj interiér zmodernizujete nebo přeorganizujete KAZETOVÁ JEDNOTKA S PLOCHÝM DEKORAČNÍM PANELEM - FXZQ-A str Jedinečný design na trhu: Naprosto splyne se stropem a také plynule naváže na stropní moduly Neobyčejná kombinace ikonického designu a technické dokonalosti s elegantním povrchem v bílé nebo v kombinaci stříbrné a bílé barvy Ještě vyšší energetická účinnost s čidlem přítomnosti osob Nabízí zlepšený komfort díky podlahovému čidlu Individuální ovládání klapek kabelovým dálkovým ovládáním (BRC1E52) lze snadno uzavřít jednu nebo více klapek v případě, že svůj interiér zmodernizujete nebo přeorganizujete K připojení modelu Sky Air na DIII není potřebný adaptér jako příslušenství

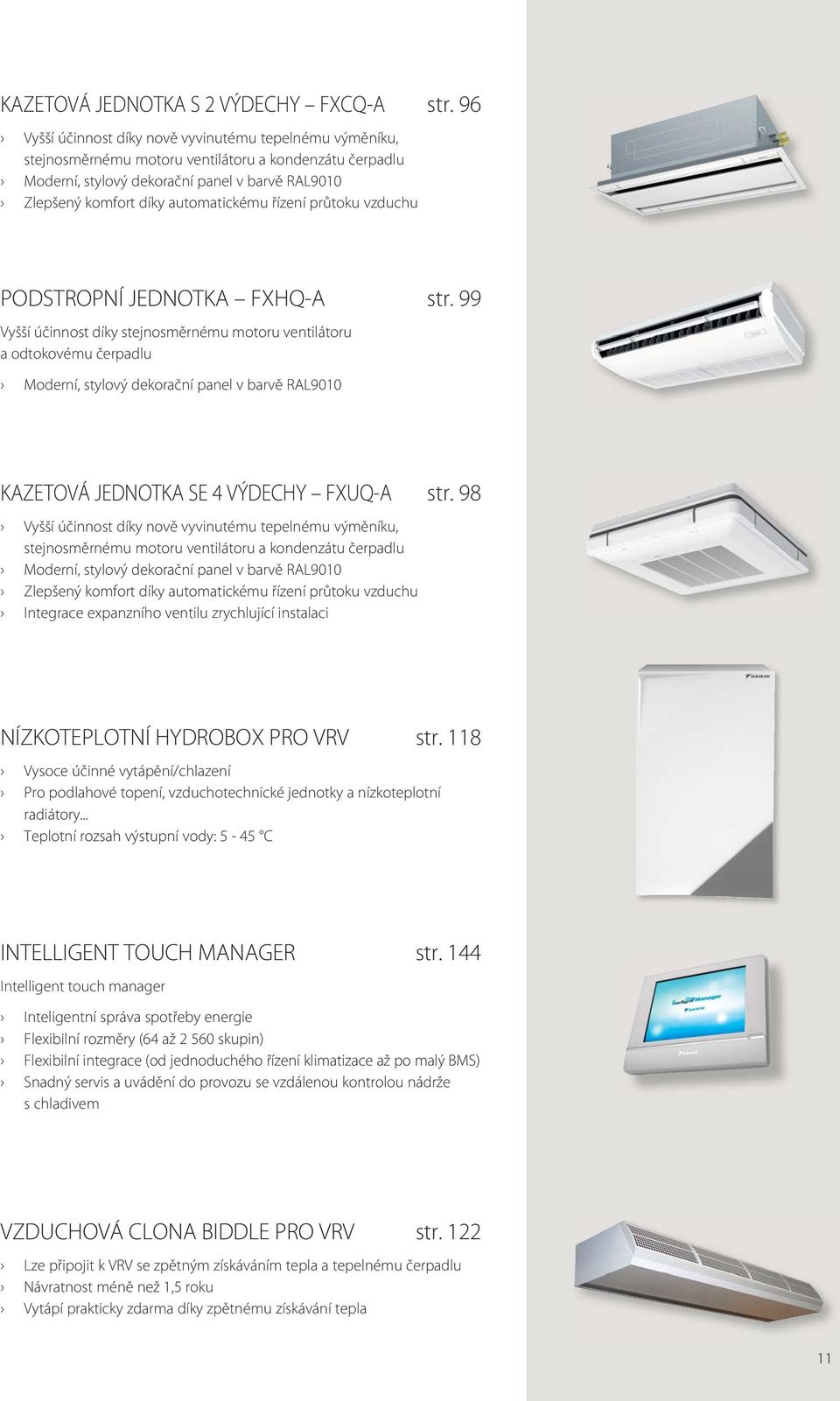

11 KAZETOVÁ JEDNOTKA S 2 VÝDECHY FXCQ-A str. 96 Vyšší účinnost díky nově vyvinutému tepelnému výměníku, stejnosměrnému motoru ventilátoru a kondenzátu čerpadlu Moderní, stylový dekorační panel v barvě RAL9010 Zlepšený komfort díky automatickému řízení průtoku vzduchu PODSTROPNÍ JEDNOTKA FXHQ-A str. 99 Vyšší účinnost díky stejnosměrnému motoru ventilátoru a odtokovému čerpadlu Moderní, stylový dekorační panel v barvě RAL9010 KAZETOVÁ JEDNOTKA SE 4 VÝDECHY FXUQ-A str. 98 Vyšší účinnost díky nově vyvinutému tepelnému výměníku, stejnosměrnému motoru ventilátoru a kondenzátu čerpadlu Moderní, stylový dekorační panel v barvě RAL9010 Zlepšený komfort díky automatickému řízení průtoku vzduchu Integrace expanzního ventilu zrychlující instalaci NÍZKOTEPLOTNÍ HYDROBOX PRO VRV str. 118 Vysoce účinné vytápění/chlazení Pro podlahové topení, vzduchotechnické jednotky a nízkoteplotní radiátory... Teplotní rozsah výstupní vody: 5-45 C INTELLIGENT TOUCH MANAGER str. 144 Intelligent touch manager Inteligentní správa spotřeby energie Flexibilní rozměry (64 až skupin) Flexibilní integrace (od jednoduchého řízení klimatizace až po malý BMS) Snadný servis a uvádění do provozu se vzdálenou kontrolou nádrže s chladivem VZDUCHOVÁ CLONA BIDDLE PRO VRV str. 122 Lze připojit k VRV se zpětným získáváním tepla a tepelnému čerpadlu Návratnost méně než 1,5 roku Vytápí prakticky zdarma díky zpětnému získávání tepla 11

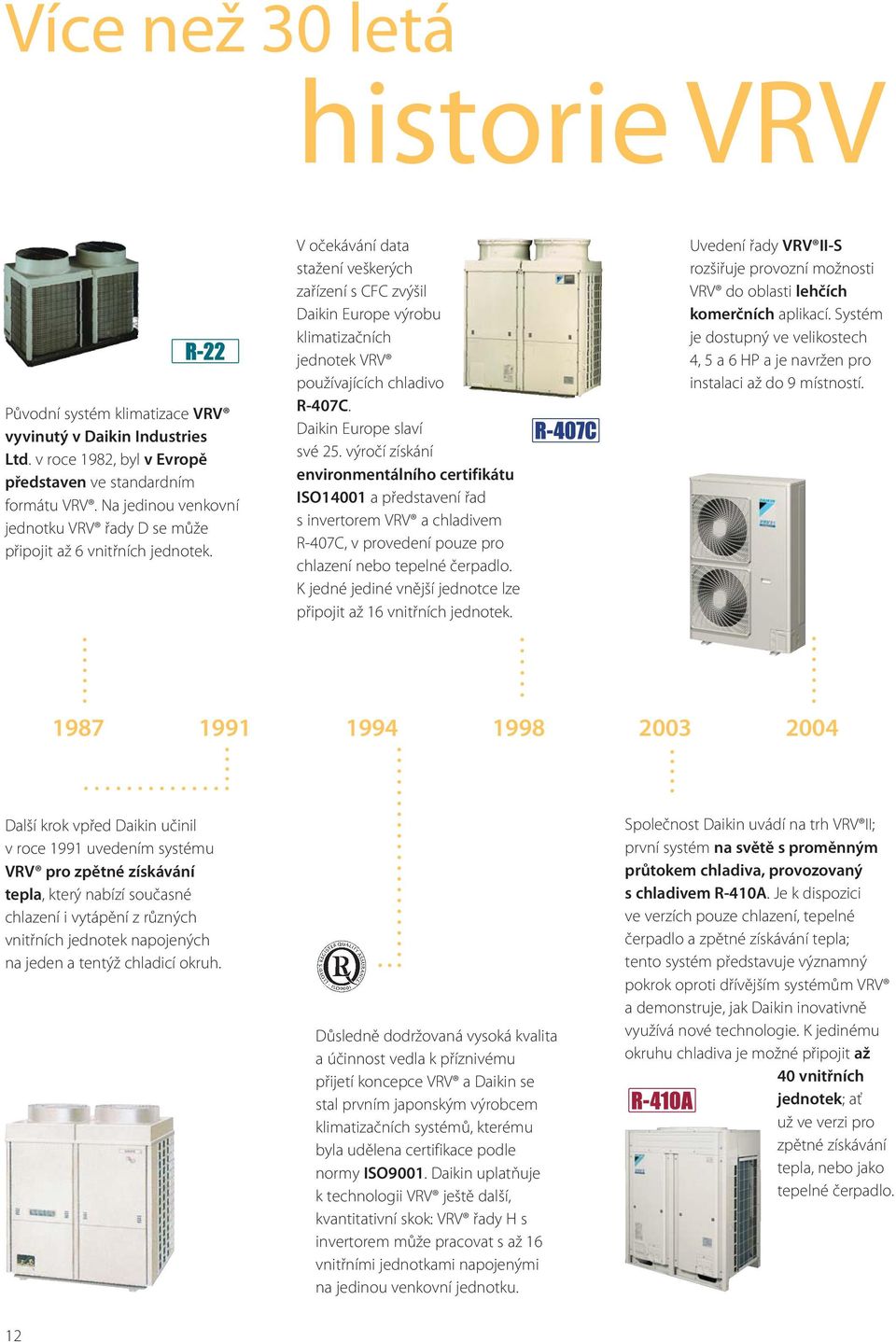

12 Více než 30 letá historie VRV Původní systém klimatizace VRV vyvinutý v Daikin Industries Ltd. v roce 1982, byl v Evropě představen ve standardním formátu VRV. Na jedinou venkovní jednotku VRV řady D se může připojit až 6 vnitřních jednotek. V očekávání data stažení veškerých zařízení s CFC zvýšil Daikin Europe výrobu klimatizačních jednotek VRV používajících chladivo R-407C. Daikin Europe slaví své 25. výročí získání environmentálního certifikátu ISO14001 a představení řad s invertorem VRV a chladivem R-407C, v provedení pouze pro chlazení nebo tepelné čerpadlo. K jedné jediné vnější jednotce lze připojit až 16 vnitřních jednotek. Uvedení řady VRV II-S rozšiřuje provozní možnosti VRV do oblasti lehčích komerčních aplikací. Systém je dostupný ve velikostech 4, 5 a 6 HP a je navržen pro instalaci až do 9 místností Další krok vpřed Daikin učinil v roce 1991 uvedením systému VRV pro zpětné získávání tepla, který nabízí současné chlazení i vytápění z různých vnitřních jednotek napojených na jeden a tentýž chladicí okruh. Důsledně dodržovaná vysoká kvalita a účinnost vedla k příznivému přijetí koncepce VRV a Daikin se stal prvním japonským výrobcem klimatizačních systémů, kterému byla udělena certifikace podle normy ISO9001. Daikin uplatňuje k technologii VRV ještě další, kvantitativní skok: VRV řady H s invertorem může pracovat s až 16 vnitřními jednotkami napojenými na jedinou venkovní jednotku. Společnost Daikin uvádí na trh VRV II; první systém na světě s proměnným průtokem chladiva, provozovaný s chladivem R-410A. Je k dispozici ve verzích pouze chlazení, tepelné čerpadlo a zpětné získávání tepla; tento systém představuje významný pokrok oproti dřívějším systémům VRV a demonstruje, jak Daikin inovativně využívá nové technologie. K jedinému okruhu chladiva je možné připojit až 40 vnitřních jednotek; ať už ve verzi pro zpětné získávání tepla, nebo jako tepelné čerpadlo. 12

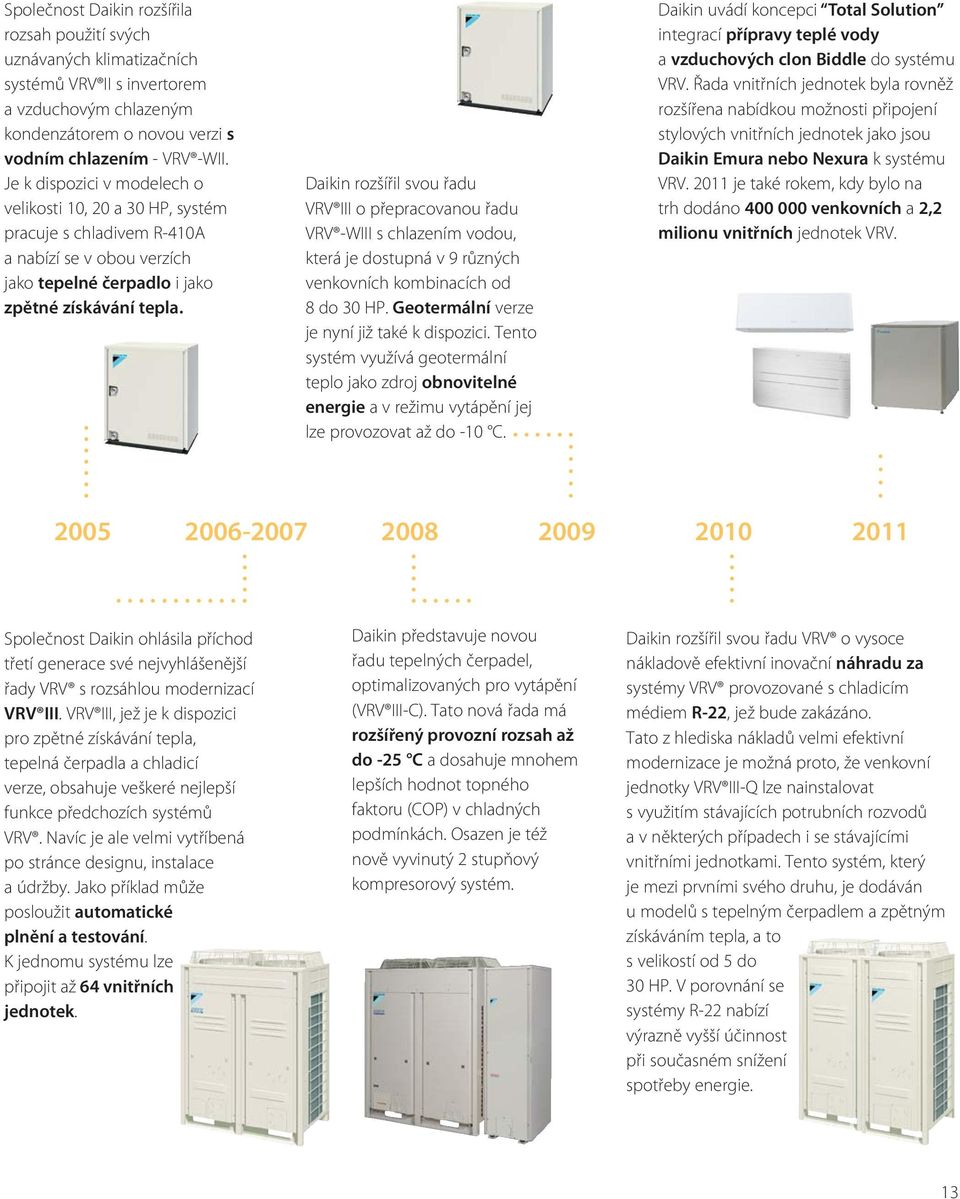

13 Společnost Daikin rozšířila rozsah použití svých uznávaných klimatizačních systémů VRV II s invertorem a vzduchovým chlazeným kondenzátorem o novou verzi s vodním chlazením - VRV -WII. Je k dispozici v modelech o velikosti 10, 20 a 30 HP, systém pracuje s chladivem R-410A a nabízí se v obou verzích jako tepelné čerpadlo i jako zpětné získávání tepla. Daikin rozšířil svou řadu VRV III o přepracovanou řadu VRV -WIII s chlazením vodou, která je dostupná v 9 různých venkovních kombinacích od 8 do 30 HP. Geotermální verze je nyní již také k dispozici. Tento systém využívá geotermální teplo jako zdroj obnovitelné energie a v režimu vytápění jej lze provozovat až do -10 C. Daikin uvádí koncepci Total Solution integrací přípravy teplé vody a vzduchových clon Biddle do systému VRV. Řada vnitřních jednotek byla rovněž rozšířena nabídkou možnosti připojení stylových vnitřních jednotek jako jsou Daikin Emura nebo Nexura k systému VRV je také rokem, kdy bylo na trh dodáno venkovních a 2,2 milionu vnitřních jednotek VRV Společnost Daikin ohlásila příchod třetí generace své nejvyhlášenější řady VRV s rozsáhlou modernizací VRV III. VRV III, jež je k dispozici pro zpětné získávání tepla, tepelná čerpadla a chladicí verze, obsahuje veškeré nejlepší funkce předchozích systémů VRV. Navíc je ale velmi vytříbená po stránce designu, instalace a údržby. Jako příklad může posloužit automatické plnění a testování. K jednomu systému lze připojit až 64 vnitřních jednotek. Daikin představuje novou řadu tepelných čerpadel, optimalizovaných pro vytápění (VRV III-C). Tato nová řada má rozšířený provozní rozsah až do -25 C a dosahuje mnohem lepších hodnot topného faktoru (COP) v chladných podmínkách. Osazen je též nově vyvinutý 2 stupňový kompresorový systém. Daikin rozšířil svou řadu VRV o vysoce nákladově efektivní inovační náhradu za systémy VRV provozované s chladicím médiem R-22, jež bude zakázáno. Tato z hlediska nákladů velmi efektivní modernizace je možná proto, že venkovní jednotky VRV III-Q lze nainstalovat s využitím stávajících potrubních rozvodů a v některých případech i se stávajícími vnitřními jednotkami. Tento systém, který je mezi prvními svého druhu, je dodáván u modelů s tepelným čerpadlem a zpětným získáváním tepla, a to s velikostí od 5 do 30 HP. V porovnání se systémy R-22 nabízí výrazně vyšší účinnost při současném snížení spotřeby energie. 13

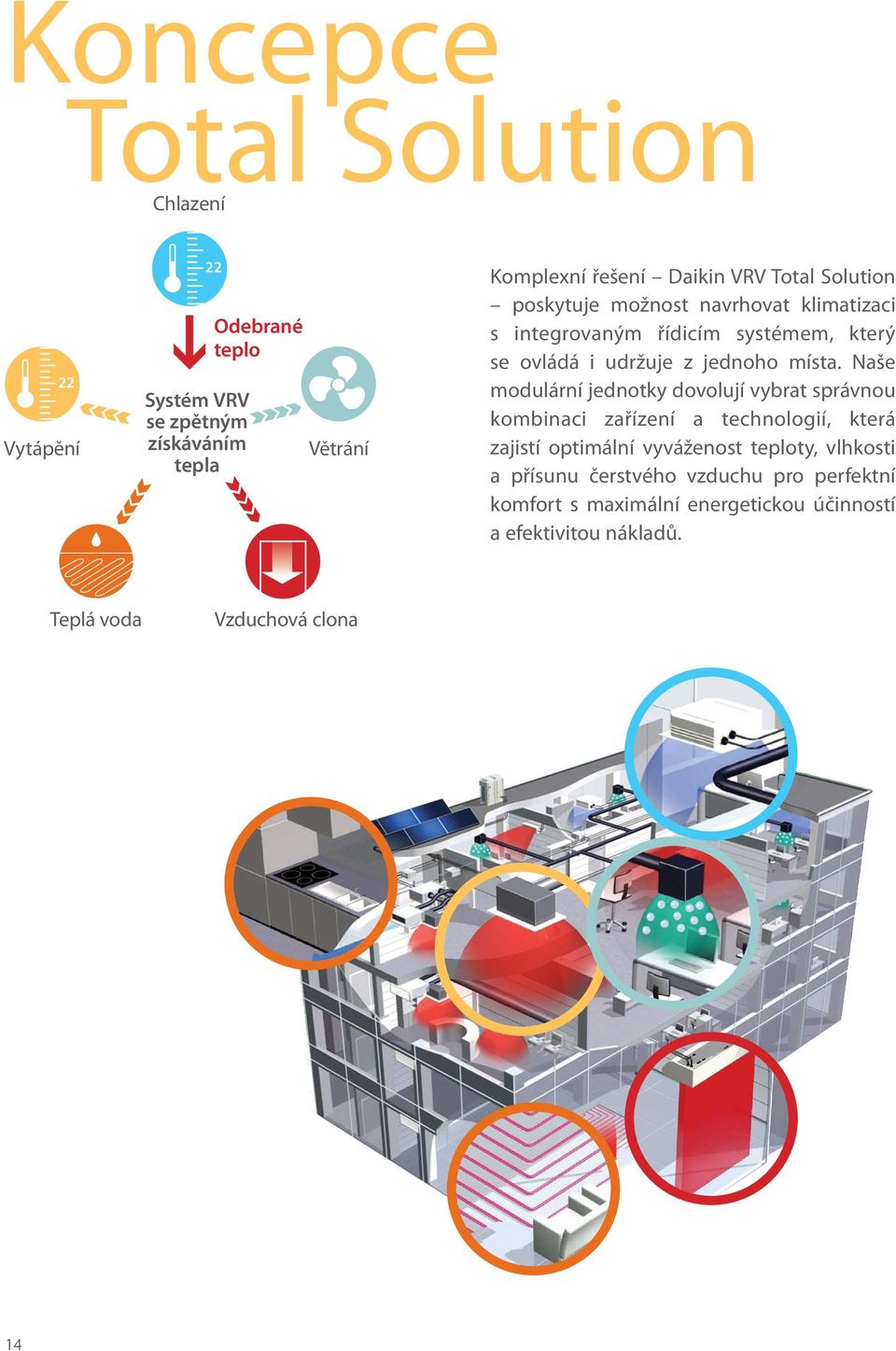

14 Koncepce Total Solution Chlazení 22 Vytápění 22 Systém VRV se zpětným získáváním tepla Odebrané teplo Větrání Komplexní řešení Daikin VRV Total Solution poskytuje možnost navrhovat klimatizaci s integrovaným řídicím systémem, který se ovládá i udržuje z jednoho místa. Naše modulární jednotky dovolují vybrat správnou kombinaci zařízení a technologií, která zajistí optimální vyváženost teploty, vlhkosti a přísunu čerstvého vzduchu pro perfektní komfort s maximální energetickou účinností a efektivitou nákladů. Teplá voda Vzduchová clona 14

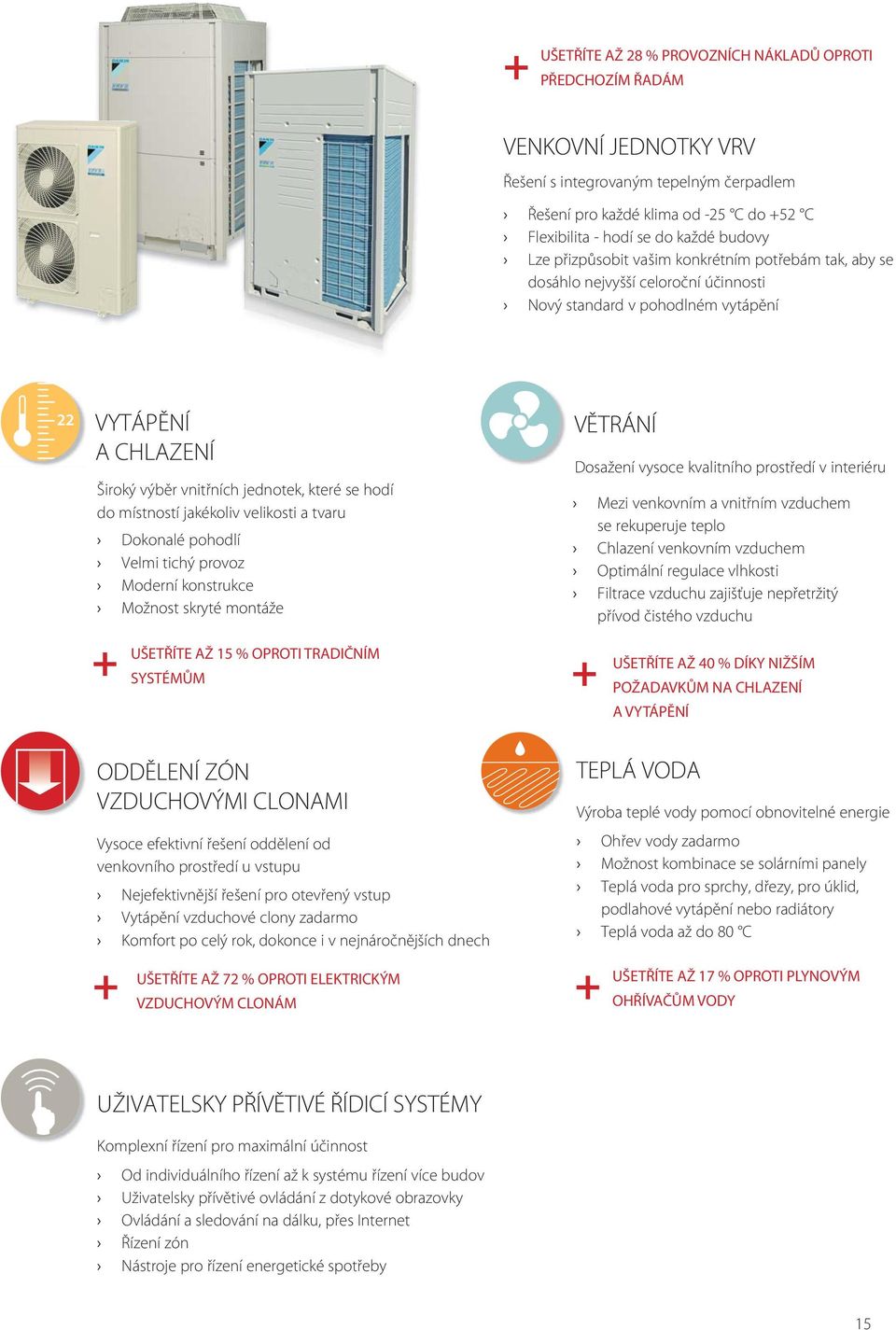

15 + UŠETŘÍTE AŽ 28 % PROVOZNÍCH NÁKLADŮ OPROTI PŘEDCHOZÍM ŘADÁM VENKOVNÍ JEDNOTKY VRV Řešení s integrovaným tepelným čerpadlem Řešení pro každé klima od -25 C do +52 C Flexibilita - hodí se do každé budovy Lze přizpůsobit vašim konkrétním potřebám tak, aby se dosáhlo nejvyšší celoroční účinnosti Nový standard v pohodlném vytápění 22 VYTÁPĚNÍ A CHLAZENÍ Široký výběr vnitřních jednotek, které se hodí do místností jakékoliv velikosti a tvaru Dokonalé pohodlí Velmi tichý provoz Moderní konstrukce Možnost skryté montáže + UŠETŘÍTE AŽ 15 % OPROTI TRADIČNÍM SYSTÉMŮM VĚTRÁNÍ Dosažení vysoce kvalitního prostředí v interiéru Mezi venkovním a vnitřním vzduchem se rekuperuje teplo Chlazení venkovním vzduchem Optimální regulace vlhkosti Filtrace vzduchu zajišťuje nepřetržitý přívod čistého vzduchu + UŠETŘÍTE AŽ 40 % DÍKY NIŽŠÍM POŽADAVKŮM NA CHLAZENÍ A VYTÁPĚNÍ ODDĚLENÍ ZÓN VZDUCHOVÝMI CLONAMI Vysoce efektivní řešení oddělení od venkovního prostředí u vstupu Nejefektivnější řešení pro otevřený vstup Vytápění vzduchové clony zadarmo Komfort po celý rok, dokonce i v nejnáročnějších dnech + UŠETŘÍTE AŽ 72 % OPROTI ELEKTRICKÝM VZDUCHOVÝM CLONÁM TEPLÁ VODA Výroba teplé vody pomocí obnovitelné energie Ohřev vody zadarmo Možnost kombinace se solárními panely Teplá voda pro sprchy, dřezy, pro úklid, podlahové vytápění nebo radiátory Teplá voda až do 80 C + UŠETŘÍTE AŽ 17 % OPROTI PLYNOVÝM OHŘÍVAČŮM VODY UŽIVATELSKY PŘÍVĚTIVÉ ŘÍDICÍ SYSTÉMY Komplexní řízení pro maximální účinnost Od individuálního řízení až k systému řízení více budov Uživatelsky přívětivé ovládání z dotykové obrazovky Ovládání a sledování na dálku, přes Internet Řízení zón Nástroje pro řízení energetické spotřeby 15

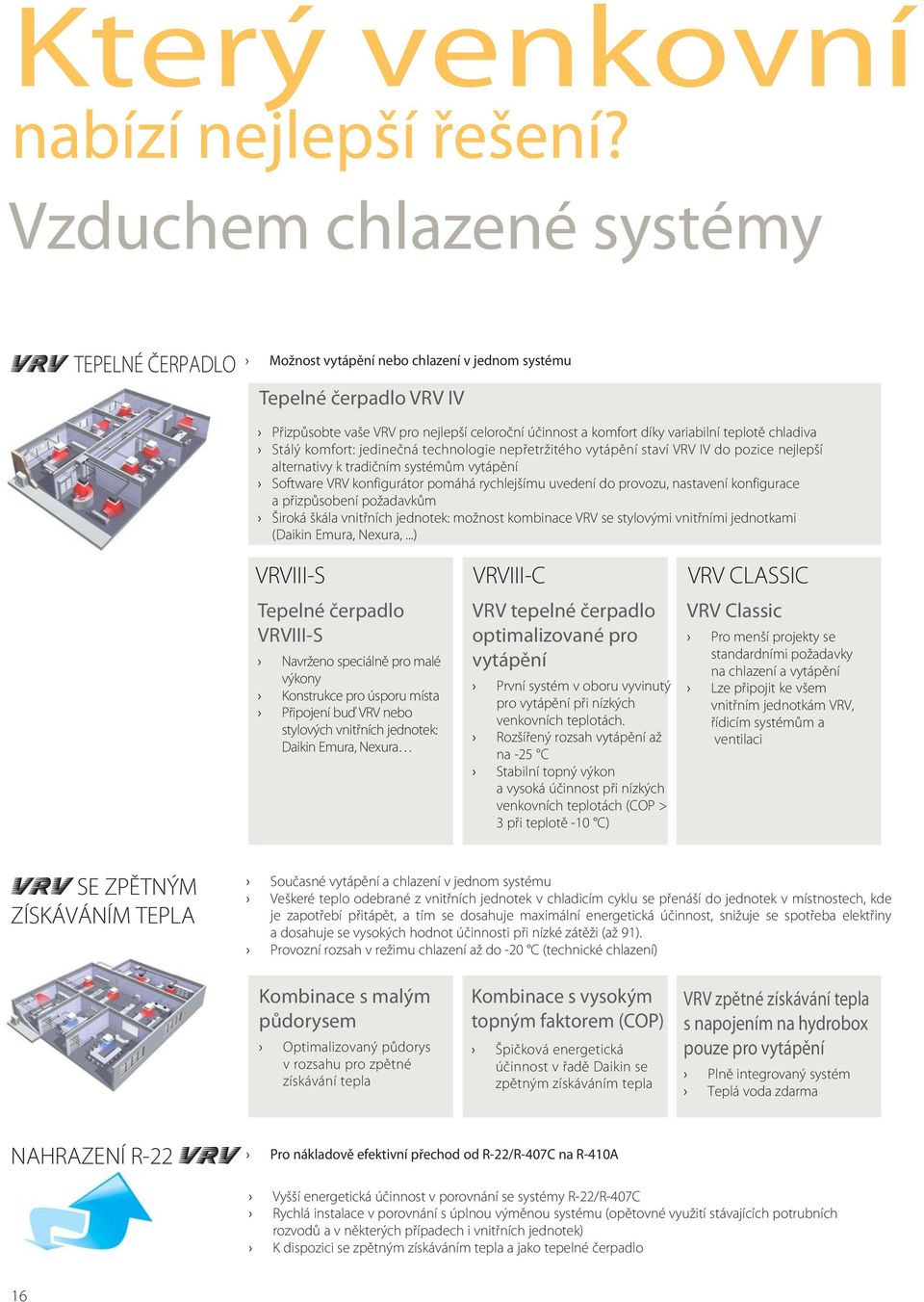

16 Který venkovní nabízí nejlepší řešení? Vzduchem chlazené systémy TEPELNÉ ČERPADLO Možnost vytápění nebo chlazení v jednom systému Tepelné čerpadlo VRV IV Přizpůsobte vaše VRV pro nejlepší celoroční účinnost a komfort díky variabilní teplotě chladiva Stálý komfort: jedinečná technologie nepřetržitého vytápění staví VRV IV do pozice nejlepší alternativy k tradičním systémům vytápění Software VRV konfigurátor pomáhá rychlejšímu uvedení do provozu, nastavení konfigurace a přizpůsobení požadavkům Široká škála vnitřních jednotek: možnost kombinace VRV se stylovými vnitřními jednotkami (Daikin Emura, Nexura,...) VRVIII-S Tepelné čerpadlo VRVIII-S Navrženo speciálně pro malé výkony Konstrukce pro úsporu místa Připojení buď VRV nebo stylových vnitřních jednotek: Daikin Emura, Nexura VRVIII-C VRV tepelné čerpadlo optimalizované pro vytápění První systém v oboru vyvinutý pro vytápění při nízkých venkovních teplotách. Rozšířený rozsah vytápění až na -25 C Stabilní topný výkon a vysoká účinnost při nízkých venkovních teplotách (COP > 3 při teplotě -10 C) VRV CLASSIC VRV Classic Pro menší projekty se standardními požadavky na chlazení a vytápění Lze připojit ke všem vnitřním jednotkám VRV, řídicím systémům a ventilaci SE ZPĚTNÝM ZÍSKÁVÁNÍM TEPLA Současné vytápění a chlazení v jednom systému Veškeré teplo odebrané z vnitřních jednotek v chladicím cyklu se přenáší do jednotek v místnostech, kde je zapotřebí přitápět, a tím se dosahuje maximální energetická účinnost, snižuje se spotřeba elektřiny a dosahuje se vysokých hodnot účinnosti při nízké zátěži (až 91). Provozní rozsah v režimu chlazení až do -20 C (technické chlazení) Kombinace s malým půdorysem Optimalizovaný půdorys v rozsahu pro zpětné získávání tepla Kombinace s vysokým topným faktorem (COP) Špičková energetická účinnost v řadě Daikin se zpětným získáváním tepla VRV zpětné získávání tepla s napojením na hydrobox pouze pro vytápění Plně integrovaný systém Teplá voda zdarma NAHRAZENÍ R-22 Pro nákladově efektivní přechod od R-22/R-407C na R-410A Vyšší energetická účinnost v porovnání se systémy R-22/R-407C Rychlá instalace v porovnání s úplnou výměnou systému (opětovné využití stávajících potrubních rozvodů a v některých případech i vnitřních jednotek) K dispozici se zpětným získáváním tepla a jako tepelné čerpadlo 16

17 systém VRV mi Vodou chlazené systémy Umožní zpětně získávat teplo z celé budovy díky akumulaci energie ve vodním okruhu. Kompaktní konstrukce a možnost umístění nad sebou. Vhodné pro víceposchoďové a velké budovy z důvodu téměř neomezených možností rozvodů vodních potrubí TEPELNÉ ČERPADLO STANDARDNÍ ŘADY GEOTERMÁLNÍ ŘADY Současné vytápění a chlazení z jednoho systému Není třeba externí zdroj topení nebo chlazení Vytápění podzemní vodou jako obnovitelným zdrojem energie Rozšíření provozního rozsahu teploty vstupní vody až na -10 C v režimu vytápění 17

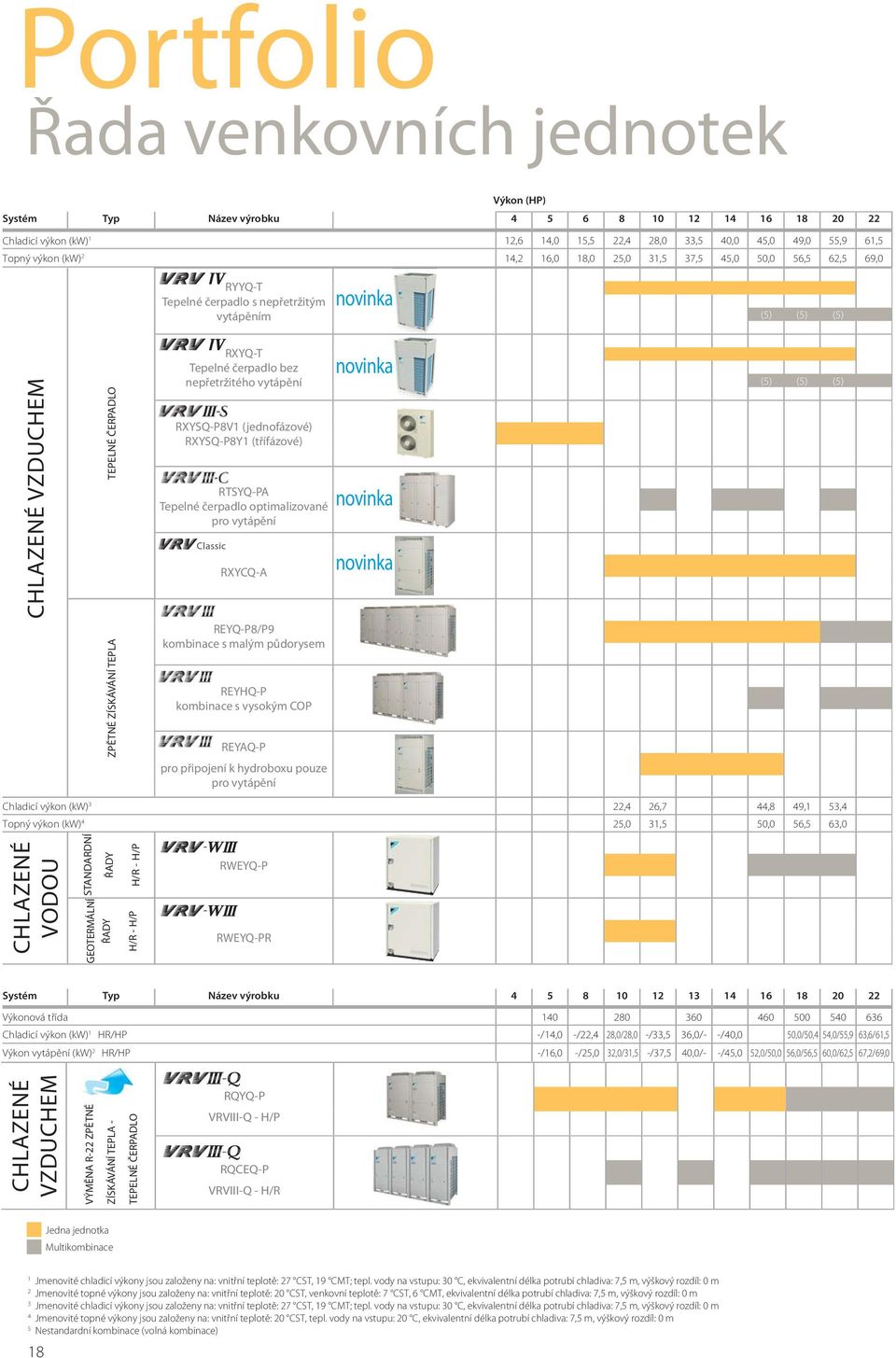

18 Portfolio Řada venkovních jednotek Výkon (HP) Systém Typ Název výrobku Chladicí výkon (kw) 1 12,6 14,0 15,5 22,4 28,0 33,5 40,0 45,0 49,0 55,9 61,5 Topný výkon (kw) 2 14,2 16,0 18,0 25,0 31,5 37,5 45,0 50,0 56,5 62,5 69,0 RYYQ-T Tepelné čerpadlo s nepřetržitým novinka vytápěním (5) (5) (5) CHLAZENÉ VZDUCHEM TEPELNÉ ČERPADLO ZPĚTNÉ ZÍSKÁVÁNÍ TEPLA RXYQ-T Tepelné čerpadlo bez novinka nepřetržitého vytápění (5) (5) (5) RXYSQ-P8V1 (jednofázové) RXYSQ-P8Y1 (třífázové) RTSYQ-PA Tepelné čerpadlo optimalizované pro vytápění RXYCQ-A REYQ-P8/P9 kombinace s malým půdorysem REYHQ-P kombinace s vysokým COP REYAQ-P pro připojení k hydroboxu pouze pro vytápění novinka novinka Chladicí výkon (kw) 3 22,4 26,7 44,8 49,1 53,4 Topný výkon (kw) 4 25,0 31,5 50,0 56,5 63,0 CHLAZENÉ VODOU STANDARDNÍ ŘADY GEOTERMÁLNÍ ŘADY H/R - H/P H/R - H/P RWEYQ-P RWEYQ-PR Systém Typ Název výrobku Výkonová třída Chladicí výkon (kw) 1 HR/HP -/14,0 -/22,4 28,0/28,0 -/33,5 36,0/- -/40,0 50,0/50,4 54,0/55,9 63,6/61,5 Výkon vytápění (kw) 2 HR/HP -/16,0 -/25,0 32,0/31,5 -/37,5 40,0/- -/45,0 52,0/50,0 56,0/56,5 60,0/62,5 67,2/69,0 CHLAZENÉ VZDUCHEM VÝMĚNA R-22 ZPĚTNÉ ZÍSKÁVÁNÍ TEPLA - TEPELNÉ ČERPADLO RQYQ-P VRVIII-Q - H/P RQCEQ-P VRVIII-Q - H/R Jedna jednotka Multikombinace 1 Jmenovité chladicí výkony jsou založeny na: vnitřní teplotě: 27 CST, 19 CMT; tepl. vody na vstupu: 30 C, ekvivalentní délka potrubí chladiva: 7,5 m, výškový rozdíl: 0 m 2 Jmenovité topné výkony jsou založeny na: vnitřní teplotě: 20 CST, venkovní teplotě: 7 CST, 6 CMT, ekvivalentní délka potrubí chladiva: 7,5 m, výškový rozdíl: 0 m 3 Jmenovité chladicí výkony jsou založeny na: vnitřní teplotě: 27 CST, 19 CMT; tepl. vody na vstupu: 30 C, ekvivalentní délka potrubí chladiva: 7,5 m, výškový rozdíl: 0 m 4 Jmenovité topné výkony jsou založeny na: vnitřní teplotě: 20 CST, tepl. vody na vstupu: 20 C, ekvivalentní délka potrubí chladiva: 7,5 m, výškový rozdíl: 0 m 5 Nestandardní kombinace (volná kombinace) 18

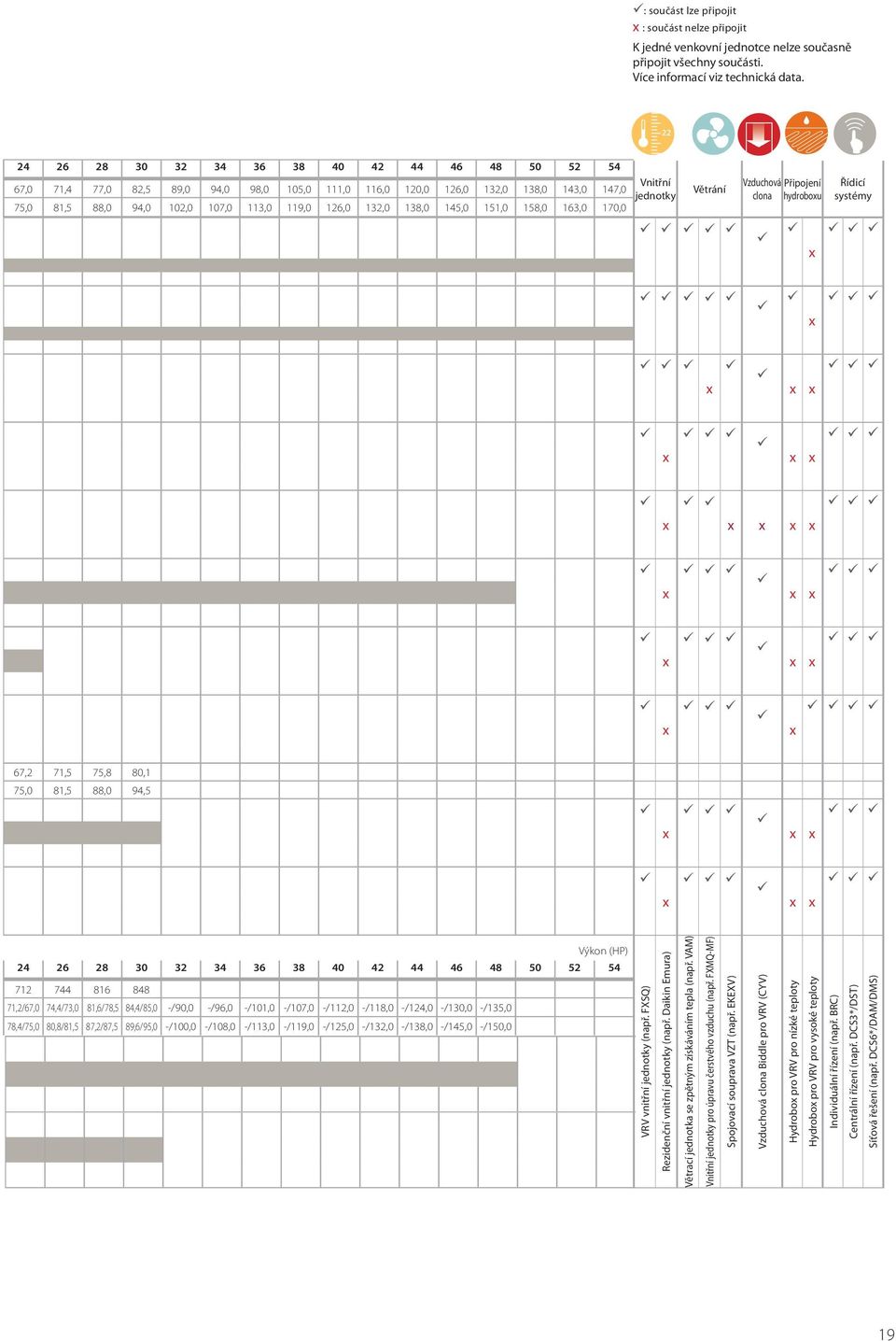

19 : součást lze připojit x : součást nelze připojit K jedné venkovní jednotce nelze současně připojit všechny součásti. Více informací viz technická data ,0 71,4 77,0 82,5 89,0 94,0 98,0 105,0 111,0 116,0 120,0 126,0 132,0 138,0 143,0 147,0 75,0 81,5 88,0 94,0 102,0 107,0 113,0 119,0 126,0 132,0 138,0 145,0 151,0 158,0 163,0 170,0 Vnitřní jednotky Větrání Vzduchová Připojení clona hydroboxu x Řídicí systémy x x x x x x x x x x x x x x x x x x x x 67,2 71,5 75,8 80,1 75,0 81,5 88,0 94,5 x x x x x x Výkon (HP) ,2/67,0 74,4/73,0 81,6/78,5 84,4/85,0 -/90,0 -/96,0 -/101,0 -/107,0 -/112,0 -/118,0 -/124,0 -/130,0 -/135,0 78,4/75,0 80,8/81,5 87,2/87,5 89,6/95,0 -/100,0 -/108,0 -/113,0 -/119,0 -/125,0 -/132,0 -/138,0 -/145,0 -/150,0 VRV vnitřní jednotky (např. FXSQ) Rezidenční vnitřní jednotky (např. Daikin Emura) Větrací jednotka se zpětným získáváním tepla (např. VAM) Vnitřní jednotky pro úpravu čerstvého vzduchu (např. FXMQ-MF) Spojovací souprava VZT (např. EKEXV) Vzduchová clona Biddle pro VRV (CYV) Hydrobox pro VRV pro nízké teploty Hydrobox pro VRV pro vysoké teploty Individuální řízení (např. BRC) Centrální řízení (např. DCS3*/DST) Síťová řešení (např. DCS6*/DAM/DMS) 19

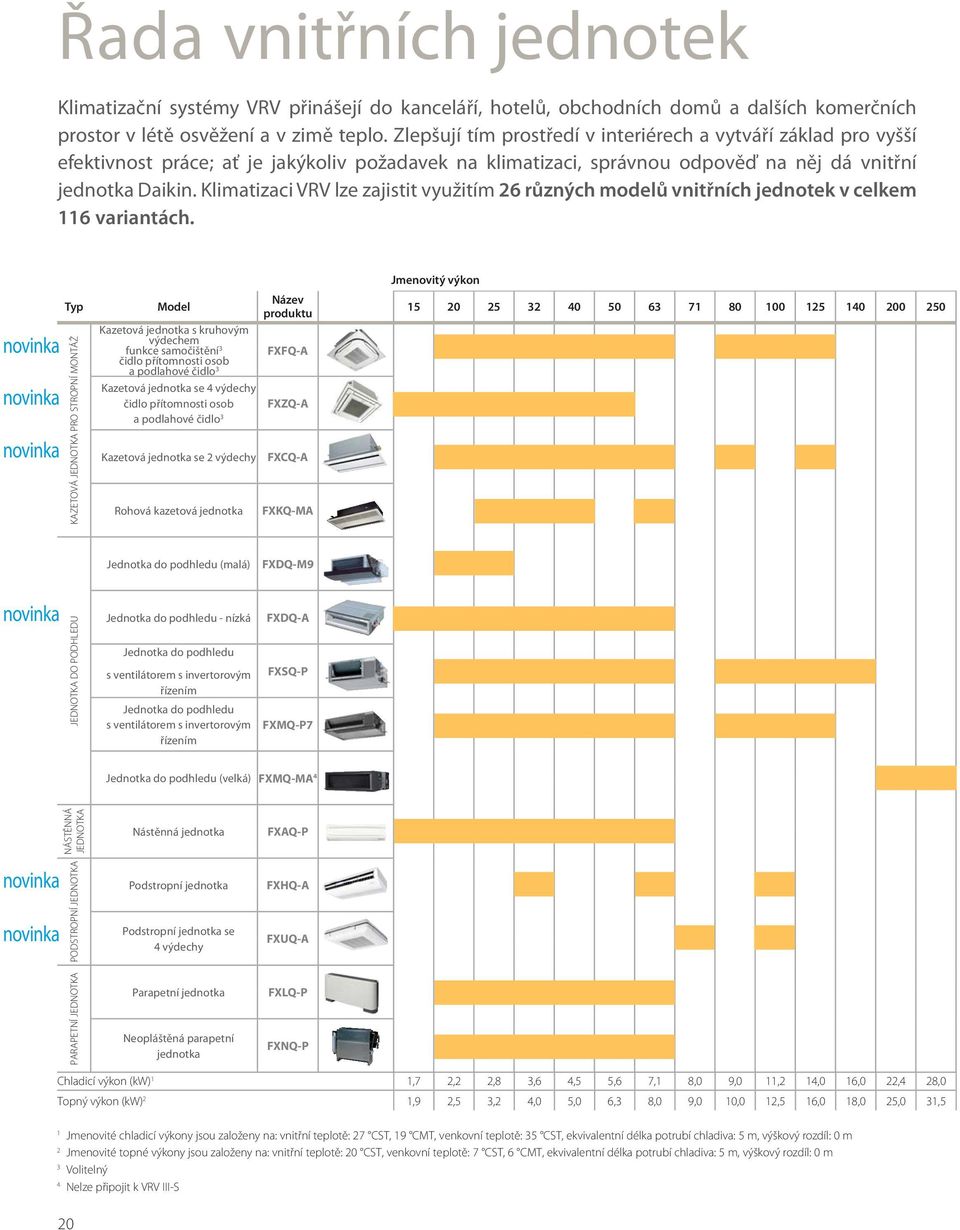

20 Řada vnitřních jednotek Klimatizační systémy VRV přinášejí do kanceláří, hotelů, obchodních domů a dalších komerčních prostor v létě osvěžení a v zimě teplo. Zlepšují tím prostředí v interiérech a vytváří základ pro vyšší efektivnost práce; ať je jakýkoliv požadavek na klimatizaci, správnou odpověď na něj dá vnitřní jednotka Daikin. Klimatizaci VRV lze zajistit využitím 26 různých modelů vnitřních jednotek v celkem 116 variantách. Jmenovitý výkon novinka novinka novinka Typ KAZETOVÁ JEDNOTKA PRO STROPNÍ MONTÁŽ Model Kazetová jednotka s kruhovým výdechem funkce samočištění 3 čidlo přítomnosti osob a podlahové čidlo 3 Kazetová jednotka se 4 výdechy čidlo přítomnosti osob a podlahové čidlo 3 Kazetová jednotka se 2 výdechy Rohová kazetová jednotka Název produktu FXFQ-A FXZQ-A FXCQ-A FXKQ-MA Jednotka do podhledu (malá) FXDQ-M9 novinka JEDNOTKA DO PODHLEDU Jednotka do podhledu - nízká Jednotka do podhledu s ventilátorem s invertorovým řízením Jednotka do podhledu s ventilátorem s invertorovým řízením FXDQ-A FXSQ-P FXMQ-P7 Jednotka do podhledu (velká) FXMQ-MA 4 novinka novinka NÁSTĚNNÁ JEDNOTKA PODSTROPNÍ JEDNOTKA Nástěnná jednotka Podstropní jednotka Podstropní jednotka se 4 výdechy FXAQ-P FXHQ-A FXUQ-A PARAPETNÍ JEDNOTKA Parapetní jednotka Neopláštěná parapetní jednotka FXLQ-P FXNQ-P Chladicí výkon (kw) 1 1,7 2,2 2,8 3,6 4,5 5,6 7,1 8,0 9,0 11,2 14,0 16,0 22,4 28,0 Topný výkon (kw) 2 1,9 2,5 3,2 4,0 5,0 6,3 8,0 9,0 10,0 12,5 16,0 18,0 25,0 31,5 1 Jmenovité chladicí výkony jsou založeny na: vnitřní teplotě: 27 CST, 19 CMT, venkovní teplotě: 35 CST, ekvivalentní délka potrubí chladiva: 5 m, výškový rozdíl: 0 m 2 Jmenovité topné výkony jsou založeny na: vnitřní teplotě: 20 CST, venkovní teplotě: 7 CST, 6 CMT, ekvivalentní délka potrubí chladiva: 5 m, výškový rozdíl: 0 m 3 Volitelný 4 Nelze připojit k VRV III-S 20

21 novinka novinka novinka Typ KAZETOVÁ JEDNOTKA PRO STROPNÍ MONTÁŽ JEDNOTKA DO PODHLEDU NÁSTĚNNÁ JEDNOTKA PODSTROPNÍ JEDNOTKA PARAPETNÍ JEDNOTKA Model Kazetová jednotka s kruhovým výdechem (vč. funkce samočištění 1 ) Kazetová jednotka s plochým dekoračním panelem Název výrobku FCQG-F FFQ-C Jmenovitý výkon Připojitelná venkovní jednotka RYYQ-T RXYSQ-P8V1 RXYSQ-P8Y1 Jednotka do podhledu (malá) FDBQ-B Jednotka do podhledu - nízká FDXS-F Jednotka do podhledu s ventilátorem s invertorovým řízením Daikin Emura - Nástěnná jednotka Nástěnná jednotka FBQ-C FTXG-JA/JW 2 CTXS-K FTXS-K Nástěnná jednotka FTXS-G Podstropní jednotka FHQ-C Parapetní jednotka Nexura FVXG-K Parapetní FVXS-F Jednotka typu Flexi FLXS-B 1 Je potřebný dekorační panel BYCQ140CG + BRC1E52A/B 2 Pro RYYQ-T není dostupná jednotka třídy výkonu 15 21

22 Řada větracích jednotek Větrání: přivádění čerstvého vzduchu Úprava vzduchu: chlazení nebo ohřev vstupního čerstvého vzduchu s cílem udržení stálé teploty pro maximální komfort Zvlhčování: optimalizuje rovnováhu mezi vlhkostí ve vnitřním prostoru a venku Typ Název výrobku Prvky kvality vzduchu v interiéru Průtok vzduchu (m 3 /h) VAM-FA/FB Ventilace VĚTRÁNÍ SE ZPĚTNÝM ZÍSKÁVÁNÍM TEPLA VKM-G Ventilace 3 Úprava vzduchu VKM-GM Ventilace 2 Zvlhčování 3 Úprava vzduchu VENKOVNÍ VZDUCHOTECHNICKÁ JEDNOTKA 1 FXMQ-MF Ventilace 3 Úprava vzduchu VRV PRO APLIKACE SE VZDUCHOTECHNICKOU JEDNOTKOU 2 Sada EKEXV Ventilace 3 Úprava vzduchu 1 Nelze připojit k VRVIII-S (RXYSQ-P8V1, RXYSQ-P8Y1)) 2 Průtok vzduchu je jen vypočtený údaj, který vychází z následujících hodnot: topný výkon EKEXV-kit * 200 m3/h 3 Více informací o jednotkách Daikin pro úpravu vzduchu získáte u svého místního prodejce 22

23 Řada vzduchových clon Biddle Typ STANDARDNÍ VZDUCHOVÁ CLONA BIDDLE VOLNĚ VISÍCÍ Název výrobku CYV S/M/L-DK-F VZDUCHOVÁ CLONA BIDDLE KAZETOVÁ CYV S/M/L-DK-C VZDUCHOVÁ CLONA BIDDLE ZAPUŠTĚNÁ CYV S/M/L-DK-R 4 Výška dveří (m) Řada vzduchových clon Biddle pro VRV 3 2 2,3 m 3,0 m 2,75 m 2,5 m 2,4 m 2,3 m 2,15 m 2,0 m 2,5 m 1 S M L S M L S M L Příznivé např.: kryté nákupní centrum nebo vchod s otáčejícími se dveřmi Normální např.: mírný vítr, žádné otevřené dveře naproti, přízemní budova Nepříznivé např.: místo v rohu, více podlaží a / nebo otevřené schodiště Podmínky pro instalaci Řada Hydrobox Jmenovitý výkon Typ Název výrobku rozsah teploty vody na výstupu NÍZKOTEPLOTNÍ HYDROBOX 1 HXY-A 5 C - 45 C VYSOKOTEPLOTNÍ HYDROBOX 2 HXHD-A 25 C - 80 C 1 Lze připojit pouze k RYYQ-T 2 Lze připojit pouze k REYAQ-P Síťová řešení Obrazovka Regulace Monitorování Doplňky Ostatní Obrazovka uspořádání Dotyková obrazovka Základní řídicí funkce: zap/vyp, teplota, nastavení, nast. průtoku vzduchu Kontrola nádrže s chladivem Teplotní omezení Omezení výkonu Automatické přepínání Týdenní plán a nastavení zvláštních dnů Rozšíření funkce časovače Vynucené vypnutí Základní řídicí funkce: stav zapnutí / vypnutí, provozní režim, nastavená teplota Stav filtru Kód chyby Historie (provoz, porucha ) Vizualizace PPD Přístup a řízení po síti Možnost HTTP Vzájemné blokování Předchlazení / předehřívání Klouzavá teplota Chlazení venkovním vzduchem Připojení na síťový servisní systém ACNSS Maximum skupin vnitřních jednotek ITC 64 ITM Std DMS-IF 1 64 BACNET 2 4x64 1 Brána k sítím Lonworks 2 Brána k BACnet 23

24 Návrhové programy 1. VRV Pro, návrhový nástroj CHARAKTERISTIKY Návrhový program VRV Pro je skutečný nástroj pro navrhování systémů VRV. Tento program umožňuje precizně a ekonomicky navrhnout klimatizační systém VRV a současně zohlednit tepelné vlastnosti budovy v reálném čase. Výpočtem roční spotřeby energie umožňuje projektantovi přesný výběr prvků a vytvoření konkurenceschopné cenové nabídky pro každý projekt. Navíc zaručuje optimální provozní cykly a maximální energetickou účinnost systému. 1. VRV Pro Quick: Režim s omezeným počtem charakteristik budovy umožňuje navrhnout potrubní systém podle zátěže, jejíž výpočet provedla třetí strana. 2. VRV Pro Expert: Aby bylo možné provést přesný výpočet zátěže, je zapotřebí větší počet charakteristik budovy. Pro tento výpočet vybere program vhodné jednotky a provede následné simulace teplot. Kromě podrobné zprávy nabízí program řadu doplňujících, cenných informací ohledně spotřeby energie, souvisejících nákladů na elektřinu a chování systému VRV. 2. Xpress, nástroj pro rychlé cenové nabídky Xpress je softwarový nástroj, který umožňuje na místě vytvořit cenovou nabídku pro systém VRV. Profesionálního rozpočtu dosáhnete v 6 jednoduchých krocích: 1. Výběr vnitřních jednotek 2. Připojení venkovních jednotek k vnitřním jednotkám 3. Automatické vygenerování potrubního schématu s rozbočkami 4. Automatické vygenerování schématu elektrického zapojení 5. Výběr vhodného centrálního řídicího systému 6. Zobrazení výsledků v programu MS Word, MS Excel a AutoCAD Daikin Europe Academy nabízí konstruktérům specializovaná školení pro práci s VRV Pro. Po tomto školení obdrží všichni účastníci obnovitelnou licenci na 1 rok. Více informací o těchto školeních, jakožto i o možnosti získání nástroje Xpress zdarma, získáte u svého distributora Daikin. 24

25 25

26 Vzduchem chlazené systémy VRV Vzduchem chlazené klimatizační VRV systémy představila společnost Daikin v Evropě v roce 1987 a od té doby prodělaly významný vývoj - z hlediska technického provedení, výkonnosti, energetické účinnosti i omezení vlivu na životní prostředí. Jakožto, který je mezinárodně uznáván za nejdokonalejší a nejuniverzálnější systém svého druhu na trhu, se VRV stal měřítkem pro technologicky vyspělou klimatizaci průmyslových a komerčních prostor s vysokou účinností. Je k dispozici ve verzích systému pro zpětné získávání tepla, tepelného čerpadla, pro chladné klima a v malých verzích, je extrémně flexibilní a má rozsah provozních výkonů od 4 HP (12,6 kw) do 54 HP (168,0 kw) (tepelné čerpadlo) a 8 HP (22,4 kw) až 48 HP (151,0 kw) (zpětné získávání tepla) s krokem zvyšování výkonu jen 2 HP. Univerzálnost systému VRV je zdůrazněna i velkým rozsahem provozních teplot od -5 C do 46 C při chlazení (VRVIII-S) a od -25 C do 15 C při vytápění (VRVIII-C).

27 VRV IV Zpětné získávání tepla VRV Tepelná čerpadla VRV Náhradní VRVIII - zpětné získávání tepla a tepelné čerpadlo Přínosy 28 Moderní VRV technologie 40 Tepelné čerpadlo VRV 44 RYYQ-T a RXYQ-T Tepelné čerpadlo VRV IV 44 RXYSQ-P8 Tepelné čerpadlo VRVIII-S - optimalizovaný návrh pro malé výkony 52 RTSYQ-PA Tepelné čerpadlo VRV optimalizované pro vytápění (VRVIII-C) 57 RXYCQ-A Tepelné čerpadlo VRV CLASSIC - RXYCQ-A 61 Zpětné získávání tepla VRV 62 REYQ-P Kombinace VRVIII pro zpětné získávání tepla při malých rozměrech 64 REYHQ-P Kombinace s vysokým topným faktorem (COP) 66 REYAQ-P Pro připojení k hydroboxu pouze pro vytápění 68 RQYQ-P a RQCEQ-P VRVIII-Q - náhrada VRV: Řešení společnosti Daikin pro vyřazení R-22 72

28 Přínosy pro vlastníky budov ÚSPORA ENERGIE DÍKY PŘESNÉMU ŘÍZENÍ ZÓN DÍKY INVERTOROVÉ TECHNOLOGII Lineární systém VRV využívá kontrolního systému proměnného proporcionálního integrálu (PI), který využívá čidel tlaku chladiva pro posílení kontroly měniče a vypínání a zapínání kompresorů pro zkrácení ovládacích kroků a jejich rozdělení na menší jednotky pro přesnější řízení jak v malých, tak ve větších prostorách. To umožňuje individuálně řídit až 64 vnitřních jednotek různých velikostí a typů s poměrem připojení 50~130 % ve srovnání s výkonem venkovních jednotek. Venkovní jednotky VRV IV a VRV III-S jsou osazeny pouze kompresory s invertorovým řízením. Systémy VRV mají nízké provozní náklady, protože dovolují řídit jednotlivě každou zónu. To znamená, že se chladí nebo vytápějí pouze místnosti, které to potřebují, a systém lze úplně vypnout v místnostech, které není třeba klimatizovat. Variabilní teplota chladiva K dosažení ještě vyšší celoroční účinnosti využívá VRV IV revoluční technologii Variabilní teploty chladiva. Všechny kompresory s invertory umožňují přesné řízení teploty chladiva, což automaticky přizpůsobuje váš systém VRV konkrétním požadavkům budovy a klimatizace a tak snižuje provozní náklady až o 28 %! CHYTRÁ SPRÁVA ENERGIE PLNÉ ŘÍZENÍ PRO MAXIMÁLNÍ ÚČINNOST Od individuálního řízení až k systému řízení více budov dokáže Daikin nabídnou řešení řízení pro všechny aplikace. Díky uživatelsky příjemnému ovládání dotykovou obrazovkou máte přístup ke všem klimatizačním funkcím a správa systému už jednodušší být nemůže. Nástroje pro chytrou správu energie snižují provozní náklady a brání plýtvání energií. Díky funkci plánování a sledovacím nástrojům můžete odhalovat příčiny plýtvání energií a sledováním spotřeby kontrolovat, zda odpovídá plánu. Naše inteligentní nástroje maximalizují účinnost. 28

29 INTELIGENTNÍ VNITŘNÍ JEDNOTKY MAXIMALIZUJÍCÍ ÚČINNOST A KOMFORT Kazeta s kruhovým výdechem, vlajková vnitřní jednotka Daikin, prokazuje, že inteligentní vnitřní jednotky nabízejí skvělé úspory provozních nákladů a prakticky okamžitě se zaplatí! Kazety s kruhovým výdechem nyní obsahují samočisticí filtry (volitelný doplněk), které se denně automaticky čistí, což samo o sobě vede k úspoře až 50 % energie! Prach z filtru se shromažďuje v jednotce a lze jej snadno odstranit vysavačem. Změnou nastavení nebo vypnutím, když nikdo není v místnosti, šetří čidlo přítomnosti osob dalších až 27 %. Tato čidla současně detekují polohu osob v místnosti a automaticky směřují proud vzduchu jiným směrem. Kazeta s kruhových výdechem nabízí velké úspory energie a k tomu i zvýšení komfortu. Kumulativní srovnání energie mezi standardní a samočisticí kazetou s kruhovým výdechem za 12 měsíců Spotřeba energie (kwh) Červenec Srpen Kazeta se samočištěním (testovací pracoviště, Wolverhampton, UK) Září Říjen Listopad Prosinec Leden Únor Březen 50 % rozdíl ve spotřebě elektřiny Duben Květen Červen Standardní kazetová jednotka s kruhovým výdechem Červenec Samočisticí panel šetří až 50 % energie vnitřní teplota ( CST) čas 09,00 09,30 10,00 10,30 11,00 11,30 12,00 12,30 13,00 13,30 14,00 14,30 V místnosti nikdo není Ušetřená energie rozpoznáno, že v místnosti po dobu 15 minut nikdo není 15,00 15,30 16,00 16,30 17,00 Nastavená teplota chlazení: 22 CDB Čidlo přítomnosti osob šetří až 27 % energie 29

30 V PŘEDSTIHU PŘED LEGISLATIVOU K ŽIVOTNÍMU PROSTŘEDÍ SOULAD S POŽADAVKY ROHS Omezení pro nebezpečné látky v elektrických a elektronických zařízeních (ROHS) (2002/95/ES). Nebezpečné látky včetně olova (Pb), kadmia (Cd), šestimocného chromu (Cr6+), rtuti (Hg), polybromovaných bifenylů (PBB), polybromovaných difenyléterů (PBDE). Přestože směrnice RoHS se týkají pouze malých a velkých zařízení pro domácnost, ekologické zásady firmy Daikin přesto zajišťují, že VRV jsou s RoHS plně v souladu. DLOUHODOBÁ INVESTICE PROTIKOROZNÍ ÚPRAVA Speciální ošetření tepelného výměníku proti korozi zajistí 5 až 6 krát větší odolnost vůči kyselým dešťům a soli. Doplňkovou ochranu poskytuje montáž plátu z nerezové oceli na spodní straně jednotky. Nerezový výměník tepla - pohled v řezu Výměník tepla Hydrofilní povlak Hliník Korozivzdorná Akrylátová pryskyřice Zlepšení odolnosti proti korozi Klasifikace odolnosti proti korozi Neošetřeno S antikorozní úpravou Koroze solí 1 5 až 6 Kyselý déšť 1 5 až 6 Provedené testy: VDA Wechseltest 1 cyklus (7 dnů) zahrnuje: 24 hodin ostřiku slaným aerosolem SS DIN hodin vlhkostního testu KFW DIN hodin testování při pokojové teplotě a vlhkosti: 5 cyklů Kesternichův test (SO2) zahrnuje 1 cyklus (48 hodin) podle DIN50018 (0.21) doba testu: 40 cyklů Stupeň koroze Stupeň koroze Cyklus Holý hliník DAIKIN P.E Cyklus 30

31 PROVOZ V CYKLECH Cyklická posloupnost spouštění u systémů s více venkovními jednotkami vyrovnává provozní namáhání kompresorů a prodlužuje jejich životnost. NÍZKÉ NÁKLADY NA INSTALACI SEKVENČNÍ SPOUŠTĚNÍ K 1 zdroji napájení lze připojit až 3 venkovní jednotky a zapínat je postupně. To umožňuje snížit počet jističů a jejich dimenzování a zjednodušuje to elektrickou instalaci (pro modely 10 HP a menší). Systémy s více venkovními jednotkami 31

32 Přínosy pro koncové uživatele CHYTRÉ ŘÍZENÍ PŘINÁŠÍ KOMFORT Elektronický expanzní ventil, který používá řízení PID (Proportional / Integral / Differencial), průběžně řídí objem chladiva tak, aby odpovídal změnám tepelné zátěže u vnitřních jednotek. Systém VRV tak udržuje příjemnou pokojovou teplotu na v zásadě konstantní úrovni bez proměn teploty typických pro běžné kontrolní systémy, které klimatizaci podle potřeby zapínají a vypínají. Teplota nasávaného vzduchu Chlazení ŘADA VRV (vnitřní jednotka DAIKIN (s řízením PID)) Vnitřní jednotka ovládaná zapínáním a vypínáním (2,5 HP) Čas Poznámka: Graf ukazuje data naměřená v testovací místnosti s předpokladem skutečné zátěže vytápěním. Termostat dokáže udržovat stálou teplotu v místnosti v rozmezí ± 0,5 C od bodu nastavení. REŽIM VYSOKÉHO CITELNÉHO VÝKONU VÁŠ SYSTÉM OPTIMALIZOVANÝ PRO EVROPSKÉ KLIMA Volitelný režim s vyšším citelným výkonem u venkovních jednotek VRV optimalizuje provoz těchto jednotek v evropském klimatu. Systém pracuje v režimu chlazení s vyšším citelným výkonem, což vede k vyšší účinnosti a lepšímu komfortu. Větší komfort pro koncového uživatele Provoz bez průvanu díky vyšší výstupní teplotě vzduchu na vnitřní jednotce. Vyšší energetická účinnost Jelikož nedochází k plýtvání energií na zbytečné odvlhčování, pracuje systém v režimu chlazení mnohem účinněji. * Teplota vystupujícího vzduchu se v zájmu ochrany (např. zpětného získávání oleje) může měnit 16 Konstantní a vysoká teplota výstupního vzduchu 32

33 ZÁRUKA KOMFORTU V KAŽDÉM OKAMŽIKU FUNKCE ZÁLOHOVÁNÍ V případě nesprávného chodu kompresoru umožní dálkově ovládaná nebo na místě nastavená funkce zálohování nouzový provoz jiného kompresoru nebo (v případě multisystému) jiné venkovní jednotky; tím zajistí, aby se po dobu 8 hodin provizorně udržel maximální výkon. Jedna venkovní jednotka s několika kompresory Multisystém s několika venkovními jednotkami NÍZKÁ PROVOZNÍ HLADINA HLUKU U VNITŘNÍCH JEDNOTEK Vnitřní jednotky Daikin mají velmi nízkou hladinu provozního hluku, sníženou až na 19 db(a). db(a) Subjektivně vnímaná hlasitost Odpovídající zvuk 0 Práh slyšitelnosti - 20 Extrémně slabý zvuk Šumění listí 40 Velmi slabý zvuk Tichá místnost 60 Střední hlasitost Normální rozhovor 80 Velmi hlučný Hluk městského provozu 100 Extrémně silný zvuk Symfonický orchestr 120 Práh bolestivosti Startující proudové letadlo Vnitřní jednotky Daikin emura FTXS-K / CTXS-K 33

34 Přínosy pro projektanty a projekční kanceláře ŘEŠENÍ PRO KAŽDÉ KLIMA ŠIROKÝ PROVOZNÍ ROZSAH VRV systém lze instalovat prakticky kdekoliv. Vyspělé řízení PI (Proportional Integral) dovoluje řadě VRV pracovat při venkovních teplotách -20 C až +46 C a v režimu vytápění při -25 C až +15,5 C. S funkcí technického chlazení je provozní rozsah při chlazení systému zpětného získávání tepla rozšířen z -5 C až na -20 C 1 FLEXIBILNÍ ŘEŠENÍ POTRUBÍ Standardní VRV nabízí prodlouženou délku potrubí 165 m (ekvivalentní délka potrubí 190 m) s celkovou délkou potrubí v systému m. Rozdíl výšky mezi vnitřní a venkovní jednotkou může být až 90 m bez použití dalších doplňkových sad. Lepší využití prostoru Malé potrubí chladiva zabírá méně místa v šachtách a stropech, ponechává maximum místa ke komerčnímu využití. 165 m Skutečná délka potrubí 40 m (90 m 1 ) Výškový rozdíl mezi vnitřními a venkovními jednotkami 30 m Výškový rozdíl mezi vnitřními jednotkami 90 m max. 1 Další informace o omezeních získáte u svého místního prodejce 34

35 VÍCE NÁJEMNÍKŮ, JEDNA VENKOVNÍ JEDNOTKA FUNKCE MULTI TENANT Tato funkce zajišťuje, že vypnutím hlavního vypínače na jedné vnitřní jednotce se nevypne celý systém VRV. To znamená, že lze vypnout pojistky přívodu vnitřní jednotky při uzavření části budovy, servisu, NENÍ POTŘEBNÉ ZESÍLENÍ STAVEBNÍ KONSTRUKCE Díky chodu bez vibrací a dostatečně odlehčené konstrukci venkovních jednotek (max. 398 kg u jednotky 20 HP) není potřebné zvyšovat nosnost podlah, což snižuje celkové náklady na budovu. VNITŘNÍ INSTALACE Optimalizovaný tvar lopatek ventilátoru u VRV zvyšuje výkon a snižuje tlakové ztráty. Spolu s vysokou hodnotou nastavení externího statického tlaku ESP (až do 78 Pa) to dělá z VRV ideální jednotku pro vnitřní instalaci a pro použití se vzduchovody. Vnitřní instalace zkracuje délky potrubí, snižuje instalační náklady, zvyšuje efektivitu a zlepšuje vizuální dojem. 35

36 Přínosy pro instalační techniky Zjednodušené uvádění do provozu Zobrazení výchozího nastavení systému ZJEDNODUŠENÉ A RYCHLÉ UVÁDĚNÍ DO PROVOZU Grafické rozhraní pro nastavení konfigurace, uvedení do provozu a nahrání nastavení systému. Již žádné provádění konfigurace tlačítky a uvádění venkovní jednotky do provozu, ale uživatelsky příjemné softwarové řešení VRV konfigurátor. Strávíte méně času na střeše při konfigurování venkovní jednotky. Flexibilní, se soustředěním na práci provedete nastavení ve své kanceláři a nahrajete do jednotky. Optimální konfigurace díky vizuálnímu uživatelsky příjemnému rozhraní k provádění nastavení. Úspora času kopírováním nastavení mezi systémy ve velkých budovách nebo při správě více budov přesně stejným způsobem, což zjednodušuje obsluhu významných zákazníků. Snadné načtení výchozích nastavení venkovní jednotky SNADNÁ VÝMĚNA FUNKCE OBNOVY CHLADIVA Funkce obnovy chladiva umožňuje, aby byly otevřené všechny expanzní ventily. Tak je možné chladivo vypustit z celého systému potrubí. KRÁTKÁ DOBA PRO INSTALACI Díky malým průměrům trubek pro chladivo a doplňkům k potrubí REFNET je možné instalovat systém potrubí VRV velmi snadno a rychle. Instalaci systému VRV lze rovněž provádět po patrech, takže lze jednotlivé části budovy rychle uvádět do provozu nebo objednávat a provozovat klimatizační systém po částech, nikoliv až po úplném dokončení celého projektu. ŠPIČKOVÁ KVALITA VÝHRADNĚ PÁJENÉ SPOJE Veškeré hrdlové či přírubové spoje uvnitř jednotky byly nahrazeny pájenými spoji, aby byla zajištěna lepší ochrana proti úniku chladiva. Také napojení venkovních jednotek na hlavní potrubí je pájené. AUTOMATICKÝ TEST Hrdlový nebo přírubový Když plnění chladiva skončí, stisknutím tlačítka testovacího provozu na desce PCB se spustí kontrola elektrických kabelů, uzavíracích ventilů, čidel a objemu chladiva. Když je tento test hotový, sám se ukončí. Pájení 36

37 FUNKCE AUTOMATICKÉHO PLNĚNÍ Celkové inženýrské řešení Daikin zajišťuje, že systém má již od instalace správnou náplň chladiva bez ohledu na původní plánované požadavky. Tímto způsobem je udržována optimální účinnost a výkon, a tím také perfektní komfort při vytápění a chlazení. Běžný způsob: 1. výpočet objemu chladiva pro doplnění 2. doplnění chladiva do jednotky 3. měření hmotnosti tlakové nádoby na chladivo 4. posouzení podle tlaku (zkušební provoz) VRV V případě VRV se však tyto 4 kroky vypouští, protože jednotku VRV lze naplnit potřebným množstvím chladiva automaticky tlačítkem na PCB. Automatické plnění se samo ukončí, jakmile je potřebné množství chladiva v systému. Jestliže teplota poklesne pod 20 C*, je nutné manuální plnění. * 10 C pro tepelná čerpadla v chladných oblastech * Tato funkce není k dispozici u tepelného čerpadla VRV s napojením na stylové vnitřní jednotky POTRUBÍ PRO CHLADIVO 4 cestné potrubní spojky Série VRV umožňuje vedení potrubí nejen zepředu, ale i zleva, zprava nebo zespodu, což zvětšuje svobodu uspořádání systému. Levá strana 4 cestné potrubní spoje Přední strana Pravá strana Spodek UNIFIKOVANÉ POTRUBÍ REFNET FIRMY DAIKIN Unifikovaný systém potrubí Daikin REFNET je vyvinut speciálně za účelem jednoduché instalace. Rozbočovač REFNET Rozdělovač REFNET Rozbočovač REFNET Připojené izolátory pro spoje REFNET Připojená izolace pro rozdělovač REFNET Rozbočovač T-kusem Použití potrubí REFNET v kombinaci s elektronickými expanzními ventily se navzdory malému průměru trubek projeví dramatickým snížením nevyvážeností v průtoku chladiva mezi vnitřními jednotkami. Rozbočovače a rozdělovače REFNET (obojí jako příslušenství) mohou omezit pracnost instalace a zvyšují spolehlivost systému. V porovnání s běžnými rozbočovači T, u kterých je distribuce chladiva daleko od optima, rozbočovače Daikin REFNET byly konstruovány právě pro optimalizaci průtoku chladiva. Daikin Europe N.V. doporučuje používat výhradně potrubní systém Daikin REFNET. 37

38 MODULÁRNÍ KONSTRUKCE Modulární konstrukce dovoluje spojení jednotek do řad, s vynikající jednotností vzhledu. Design venkovních jednotek je dostatečně kompaktní a umožňuje jejich dopravu na střechu budovy komerčním výtahem, což řeší problém dopravy na místo, především pokud je nutno venkovní jednotku instalovat do každého patra. SNADNÁ ELEKTRICKÁ INSTALACE SYSTÉM SUPER WIRING Zjednodušené zapojování Systém Super Wiring se používá, protože dovoluje sdílené využívání vodičů mezi vnitřními jednotkami, venkovními jednotkami a centralizovaným řízením na dálku. Tento systém usnadňuje zpětně propojit stávající systém s centralizovaným dálkovým ovládáním jednoduše tím, že se toto ovládání připojí na venkovní jednotku. Díky systému bezpólového zapojení kabelů je nadále nemožné zapojit něco nesprávně; a tím snížila se potřeba času na instalaci. Navíc mají venkovní jednotky vývody elektrického napájení po straně a vpředu, což usnadňuje instalaci i údržbu a šetří prostor při vzájemném propojení jednotek v řadě. Kontrola křížení vedení Funkce kontroly křížení vodičů dostupná u VRV je v průmyslu první svého druhu; varuje pracovníky před chybami zapojení vnitřních jednotek (u kabelů i potrubí). Tato funkce identifikuje a hlásí chyby v systému rozsvícením či zhasnutím LED diody na kartách plošných spojů u venkovních jednotek. Funkce automatického nastavení adres Umožňuje, aby propojení mezi venkovními a vnitřními jednotkami, stejně jako vedení skupinového řízení u vícenásobných vnitřních jednotek, byla provedena bez nepříjemné nutnosti ručně nastavovat jejich adresy. 38

39 SNADNÝ SERVIS A SPLNĚNÍ PŘEDPISŮ PRO FLUOROVANÉ PLYNY Intelligent Touch Manager umožňuje kontrolu prostoru s chladivem na dálku a v době, kdy vám to nejvíce vyhovuje. Nemusíte se přemístit do místa instalace jednotky. Současně tak lépe uspokojíte zákazníka, protože nedochází k přerušení provozu klimatizace v pracovní době. Vzdálené nastavování data a času kontroly náplně chladiva... Připojení vaší kanceláře s lokalitou zákazníka přes internet nebo 3G síť Kromě dálkové kontroly lze tlačítkem na PCB desce přímo na místě instalace aktivovat funkci náplně chladiva. Když se aktivuje kontrola náplně chladiva, jednotka se přepne do režimu chlazení a duplikuje určité referenční podmínky založené na údajích v paměti. Výsledek ukazuje, jestli se vyskytly netěsnosti (únik chladiva). Objem chladiva v celém systému se vypočítává z následujících údajů: Venkovní teplota Referenční teploty v systému Referenční teploty při tlaku Hustota chladiva Typy a počet vnitřních jednotek Není dostupné u VRVIII-S nebo v kombinaci více připojených vnitřních jednotek RA, hydroboxů, SNADNĚJŠÍ SERVIS Funkce vlastní diagnostiky Tato funkce se ovládá tlačítkem na PCB desce, urychluje řešení problémů a měla by se používat při spouštění a při údržbě. Odpojené termistory, vadné elektromagnetické ventily, funkční poruchy kompresorů, chyby v komunikaci atd. lze diagnostikovat velmi rychle. U tepelných čerpadel VRV IV displej na venkovní jednotce zjednodušuje servis ještě více díky: Snadnému načtení kódů závad Indikaci základních servisních parametrů umožňující rychlou kontrolu základních funkcí Srozumitelné nabídce funkcí pro rychlé nastavení v místě použití. 39

40 vzduchem Moderní chlazené technologie VRV III KOMPRESOR SE STEJNOSMĚRNÝM RELUKTANČNÍM MOTOREM Stejnosměrný reluktanční motor zajišťuje významné zvýšení efektivity v porovnání s klasickými střídavými motory řízenými invertory, neboť současně využívá 2 formy točivého momentu (normální a reluktanční) k dosažení vysokého výkonu z malých elektrických proudů. Tento motor obsahuje výkonné neodymové magnety, které efektivně vytvářejí vysoký moment. Tyto magnety mají hlavní podíl na energeticky úsporných charakteristikách motoru. Mechanismus s vysokou tlakovou silou (VRV tepelné čerpadlo) Zavedením vysokotlakého oleje se k interní síle přidává reaktivní síla pevného svitku, čímž se snižují tlakové ztráty. To vede k vyšší účinnosti a bezkonkurenčně nízké hlučnosti. 2 SINUSOIDA STEJNOSMĚRNÉHO INVERTORU Optimalizace křivky sinusové vlny vede k hladší rotaci motoru a zvýšené efektivnosti jeho funkce. 40

41 3 STEJNOSMĚRNÝ MOTOR VENTILÁTORU Využití stejnosměrného motoru ventilátoru nabízí podstatná vylepšení v oblasti provozní účinnosti ve srovnání s klasickými střídavými motory, obzvláště pak při nízkých otáčkách. Struktura motoru ventilátoru na stejnosměrný proud Účinnost (%) Účinnost stejnosměrného motoru (porovnání s konvenčním motorem na střídavý proud) Motor na střídavý proud Otáčky motoru (ot/min) 4 VÝMĚNÍK TEPLA E-PASS Optimalizace cesty výměníku tepla zabraňuje přenosu tepla z přehřáté plynové sekce do podchlazené kapalinové sekce to znamená efektivnější využití výměníku tepla. Standardní výměník tepla VSTUP 85 C 27 C 55 C 55 C 27 C 37 C Výměník tepla e-pass VÝSTUP 45 C VÝSTUP 45 C VSTUP 85 C 43 C 27 C 55 C 27 C 60 C 27 C 50 C 27 C 55 C VÝSTUP 45 C VÝSTUP 45 C V režimu chlazení je vylepšen výměník tepla kondenzátoru. To znamená vylepšení COP o 3 %. 5 FUNKCE I-DEMAND Tento nově zavedený snímač proudu minimalizuje rozdíl mezi skutečnou spotřebou energie a předem danou spotřebou. Příkon (kw) 8:00 12:00 16:00 20:00 Čas 41
