4 ANOTACE Interaktivní tabule SMART Board je zajímavou možností pro zefektivnění vyučovacího procesu. Potenciál tabule je však plně využit při znalostech jejích disponibilních možností. Tento kurz seznámí čtenáře se základními vlastnostmi interaktivní tabule a nabídne některé dynamické ukázky použití tabule, které lze dále rozvíjet dle individuálních schopností každého uživatele tabule. CÍLE Student se v tomto kurzu naučí základní ovládání interaktivní tabule SMART Board a v nabídnuté ukázce pochopí její přednosti a možnosti tak, aby je sám mohl dále vyzdvihovat. LITERATURA [1] SMART [online]. [ ]. Dostupné z: [2] AVMEDI [online] [ ]. Dostupné z:

5 Obsah 1 Seznámení s interaktivní tabulí Spuštění tabule Přehled základních funkcí Ovládání interaktivní tabule Zobrazení vstupního zařízení Orientace/Zarovnání produktu SMART Psaní a kreslení poznámek do zobrazených informací ze vstupního zařízení Využití základních prvků tabule SMART Notebook Využití programu SMART Notebook Základní ovládání SMART Notebooku Ukázky aplikace SMART Notebook... 22

6 1 Seznámení s interaktivní tabulí 1.1 Spuštění tabule Interaktivních prvků tabule je možné využít pouze, pokud je na připojeném počítači nainstalovaný ovládací software tabule SMART Board [1]. Software je k dispozici na dodaném CD. 1. Zapněte ovládací panel na stole vyučujícího 2. V menu Technics a podmenu Projector zapněte SMART Board tlačítkem ON 3. V menu Technics a podmenu Inputs klikněte na požadovaný vstup (např. PC) a výstup SMART Board 4. Nyní se na zapnutém SMART Boardu objeví obrazovka zapnutého vstupu, např. PC Ikona SMART Boardu se po instalaci objeví na hlavním panelu. Obsahuje nabídku aplikací a dalšího nastavení. Toto nastavení se také objeví spuštěním Welcome Center.

7 1.2 Přehled základních funkcí Následující funkce jsou uspořádány dle použití tabule: Zobrazení vstupního zařízení: o Obrazovky počítače, notebooku o Zobrazení jiného výstupu, např. VGA výstup osciloskopu Psaní a kreslení poznámek do zobrazených informací ze vstupního zařízení Využití základních prvků tabule: o Zaznamenání aktuálních činností (pohyb kurzoru) na obrazovce a jejich přehrání o Pořízení digitalizovaného snímku o Zvýraznění určitých částí obrazovky počítače o Přehrávání videí (zaznamenaných činnosti na obrazovce, wmv, asf, avi, ) o Konference Využití dodaného programu SMART Notebook o Tvorba a využití interaktivních materiálů (tvorba kurzů) Vyzkoušejte si zobrazení různých vstupních zařízení. Intuitivně si zkuste nakreslit několik slov či obrázků na zobrazenou plochu. Z programové nabídky SMART Boardu (Start/Programy/ ) si vyzkoušejte jednotlivé programy SMART Boardu. 7

8 2 Ovládání interaktivní tabule 2.1 Zobrazení vstupního zařízení Zobrazení vstupního zařízení je otázkou znalostí maticového systému, který je nainstalovaný v laboratoři 703. Lze zobrazovat obrazovku stolního počítače, notebooku, VGA výstup externího zařízení, atd. tedy těch zařízení, které maticový systém umožňuje. K dispozici je VGA kabel (15-pinový VGA D-Sub konektor). To, co zobrazíte na SMART Boardu, lze zobrazit i studentům na jejich monitorech (bez zapnutí počítače). Pro tuto možnost zvolte jako výstup obrazovky maticového systému Students. 8

9 2.2 Orientace/Zarovnání produktu SMART Orientace zajišťuje přesně evidovaný dotyk při ovládání tabule. Spuštěním Welcome Centre nebo Vítejte v aplikaci Notebook z hlavního panelu se objeví nabídka, kde je k dispozici tlačítko Orientace. Pro správné nastavení orientace stiskněte střed každého cílového bodu v pořadí uvedeném na obrazovce. Orientace interaktivní tabule 9

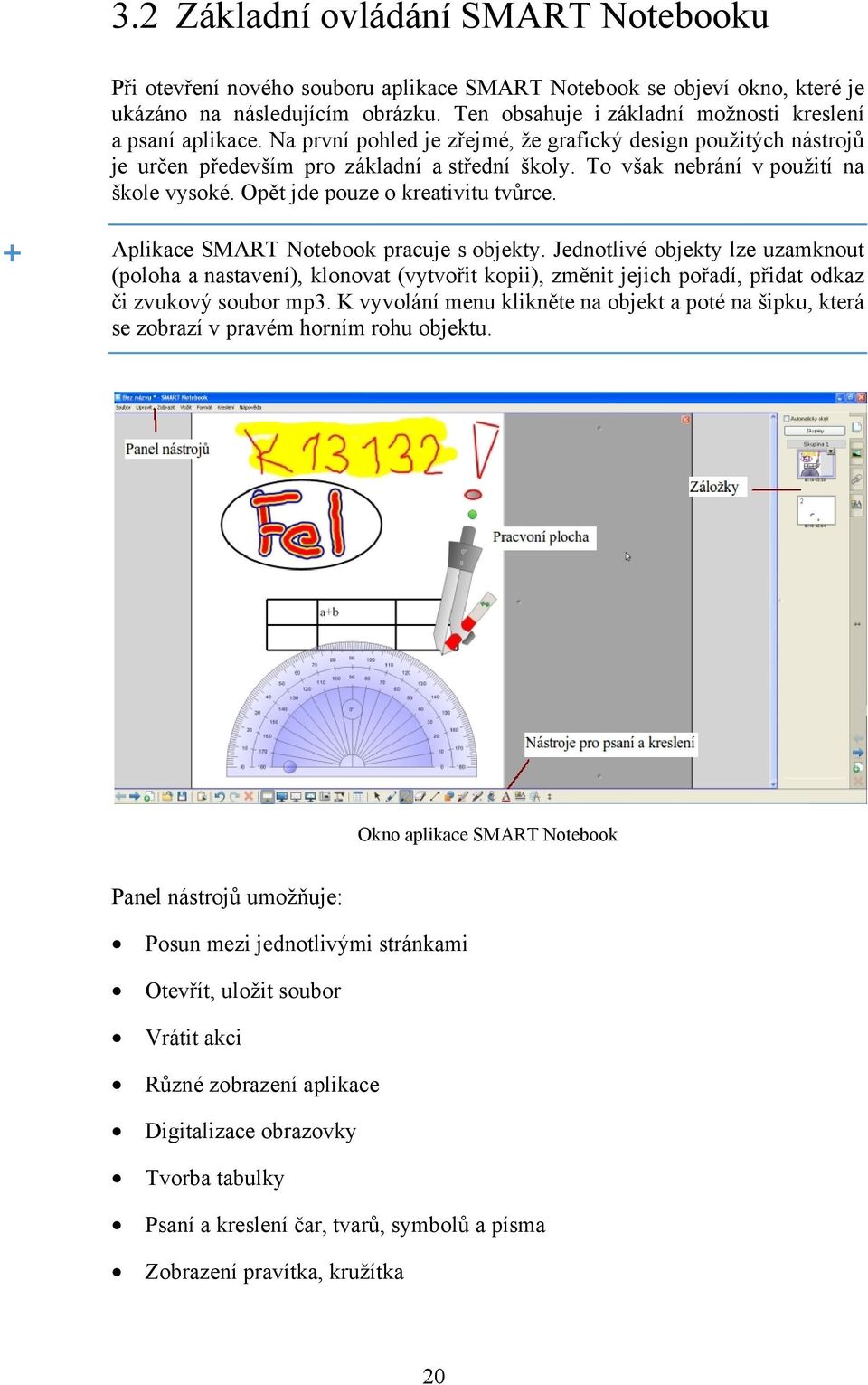

10 2.3 Psaní a kreslení poznámek do zobrazených informací ze vstupního zařízení Lze psát a kreslit pouze přes připojené zařízení, na kterém je instalován software SMART Boardu. Na interaktivní tabuli lze psát a kreslit pomocí prstu, barevných per (jsou k dispozici 4 barvy), či jiné pomůcky. Lišta nástrojů obsahuje 4 nástroje různých barev, černá, červená, zelená a modrá. Pod každým nástrojem je optický snímač, který aktivuje konkrétní nástroj. Vždy je aktivní ten nástroj, který byl zvednut jako poslední. Stiskem tlačítka klávesnice se zobrazí klávesnice, na které lze psát. Stiskem tlačítka myši se aktivuje funkce pravého tlačítka myši (stejného výsledku lze docílit stiskem a držením místa na tabuli). Houbičku netřeba popisovat. Lišta nástrojů K základnímu kreslení slouží navíc panel, který se zobrazuje na levé straně monitoru a interaktivní tabule. Kliknutím na dvojité šipky se ukáží nebo skryjí tlačítka. Jejich smysl je intuitivní. Za zmínku stojí tlačítko SMART Notebook, aplikace, která umožňuje tvořit interaktivní výukové materiály. V nastavení lze přidat další tlačítka. 10

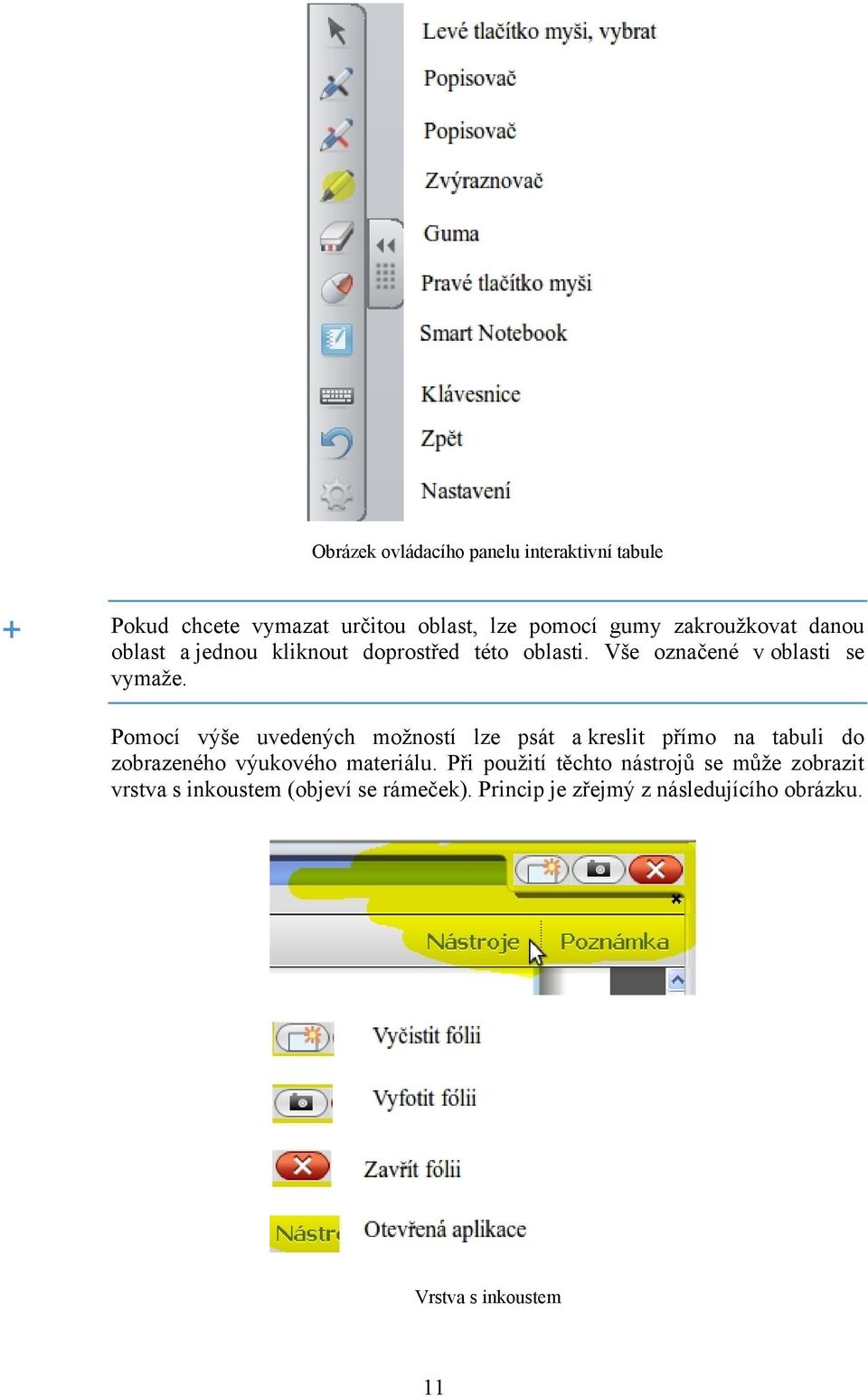

11 Obrázek ovládacího panelu interaktivní tabule Pokud chcete vymazat určitou oblast, lze pomocí gumy zakroužkovat danou oblast a jednou kliknout doprostřed této oblasti. Vše označené v oblasti se vymaže. Pomocí výše uvedených možností lze psát a kreslit přímo na tabuli do zobrazeného výukového materiálu. Při použití těchto nástrojů se může zobrazit vrstva s inkoustem (objeví se rámeček). Princip je zřejmý z následujícího obrázku. Vrstva s inkoustem 11

12 Vše, co je zobrazeno na tabuli se jedním stisknutím tlačítka automaticky uloží do aplikace SMART Notebook. 12

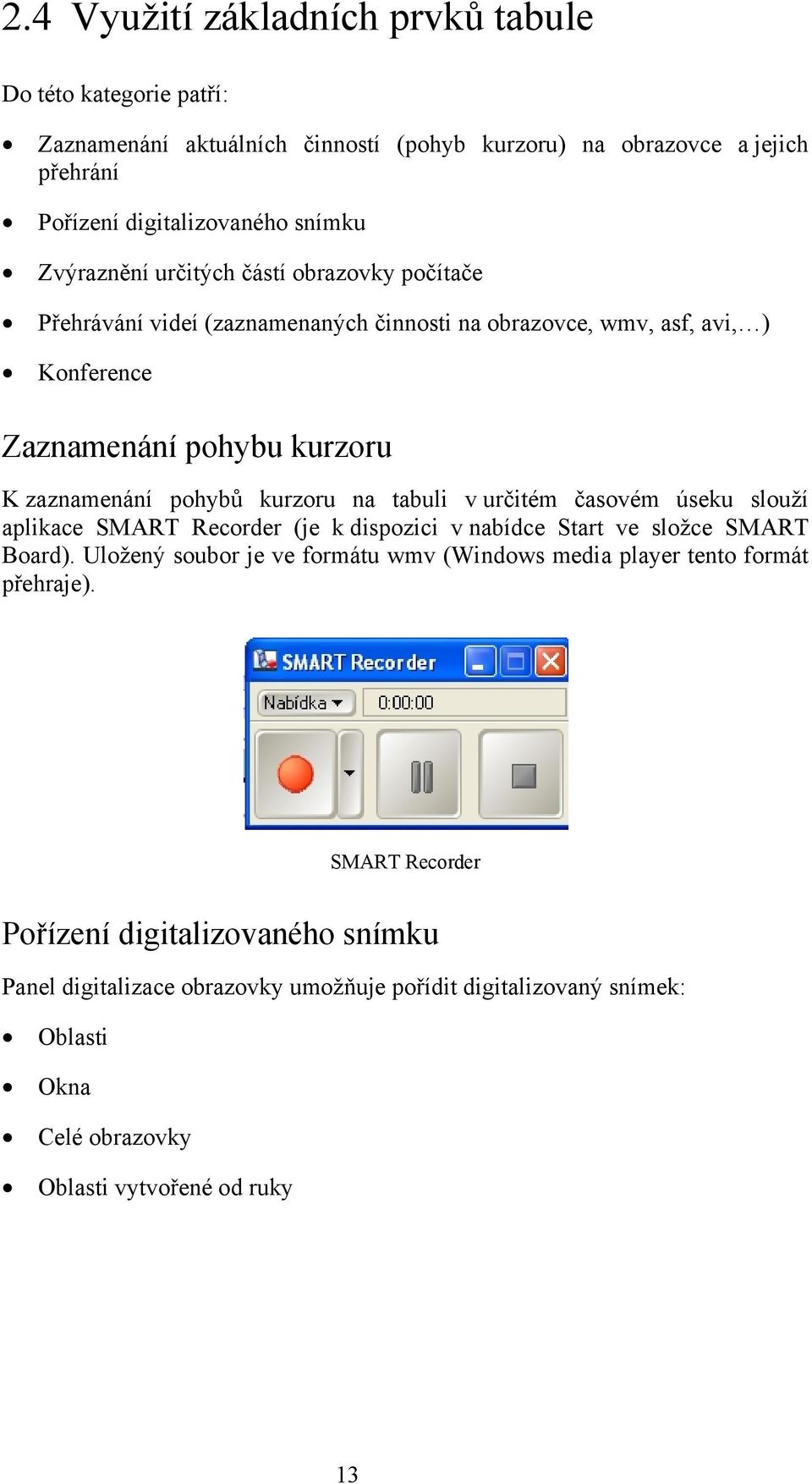

13 2.4 Využití základních prvků tabule Do této kategorie patří: Zaznamenání aktuálních činností (pohyb kurzoru) na obrazovce a jejich přehrání Pořízení digitalizovaného snímku Zvýraznění určitých částí obrazovky počítače Přehrávání videí (zaznamenaných činnosti na obrazovce, wmv, asf, avi, ) Konference Zaznamenání pohybu kurzoru K zaznamenání pohybů kurzoru na tabuli v určitém časovém úseku slouží aplikace SMART Recorder (je k dispozici v nabídce Start ve složce SMART Board). Uložený soubor je ve formátu wmv (Windows media player tento formát přehraje). SMART Recorder Pořízení digitalizovaného snímku Panel digitalizace obrazovky umožňuje pořídit digitalizovaný snímek: Oblasti Okna Celé obrazovky Oblasti vytvořené od ruky 13

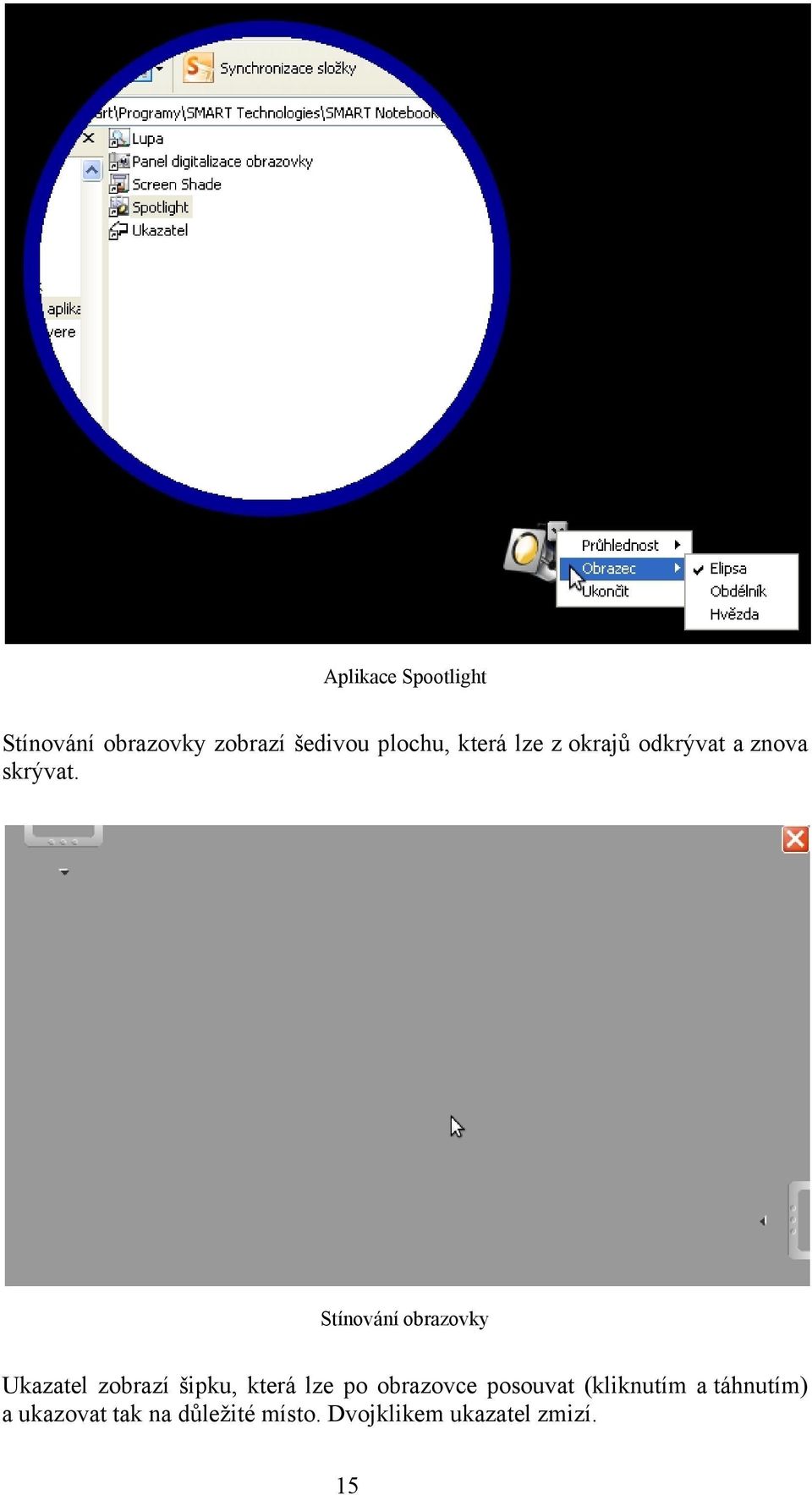

14 Panel digitalizace obrazovky K dispozici je také kalkulačka. V pravém dolním rohu obrazovky, na panelu nástrojů, je ikona SMART boardu, kde je kompletní nabídka včetně kalkulačky. Zvýraznění určitých částí Zvýraznění umožňuje několik aplikací: Spootlight Stínování obrazovky Ukazatel Lupa Aplikace Spootlight zvýrazňuje výřez obrazovky pomocí těchto tvarů: elipsa (kruh), obdélník, hvězda. Jejich velikost a průhlednost lze měnit. 14

15 Aplikace Spootlight Stínování obrazovky zobrazí šedivou plochu, která lze z okrajů odkrývat a znova skrývat. Stínování obrazovky Ukazatel zobrazí šipku, která lze po obrazovce posouvat (kliknutím a táhnutím) a ukazovat tak na důležité místo. Dvojklikem ukazatel zmizí. 15

16 Ukazatel Lupa umožňuje zvýraznit určitou oblast zvětšením. Lupa Přehrávání videí Aplikace SMART Video Player přehrává soubory formátů avi, wmv, mov, asf, atd. Umožňuje různé rychlosti přehrávání či psaní a kreslení přímo do videa. 16

17 SMART Video Player Konference Software SMART Bridgit je klient-server program. Umožňuje sdílet zobrazené informace mezi více SMART boardy, více informací lze nalézt na stránkách smarttech.com [ Detaily nastavení jsou k dispozici na podpoře smarttech.com [ rencingandbridgit.htm]. Aplikace Bridgit konference 17

18 Dle uvážení si vyzkoušejte aplikace, které považujete za prioritní. Vyzkoušejte si například aplikaci Spootlight, přehrajte si video a zaznamenejte si určitou oblast pomocí panelu digitalizace. 18

19 3 SMART Notebook 3.1 Využití programu SMART Notebook Aplikace SMART Notebook je dodávána spolu s interaktivní tabulí, a to v češtině. Umožňuje plné využití interaktivity, vytvoření výukových lekcí, či využití dostupné galerie. Tato aplikace v bodech umožňuje: Zobrazit bílou plochu, do které lze kreslit a psát různými nástroji Pohybovat vloženými, nakreslenými a napsanými objekty Vytvořit výukový materiál podobný PowerPointu Nahrát aktuální činnost v aplikaci a znovu ji spustit Vložit soubory: obrázky, flash, mp3 Importovat soubory PowerPointu (*.ppt a *.ptx) Export do: *.jpg, *.png, *.gif, *.bmp, *.html, *.pdf, *.ppt, *.pttx Veškeré využití aplikace SMART Notebook a interaktivní tabule vychází ze znalosti jejich funkcí a především z kreativity tvůrce výukového materiálu. 19

20 3.2 Základní ovládání SMART Notebooku Při otevření nového souboru aplikace SMART Notebook se objeví okno, které je ukázáno na následujícím obrázku. Ten obsahuje i základní možnosti kreslení a psaní aplikace. Na první pohled je zřejmé, že grafický design použitých nástrojů je určen především pro základní a střední školy. To však nebrání v použití na škole vysoké. Opět jde pouze o kreativitu tvůrce. Aplikace SMART Notebook pracuje s objekty. Jednotlivé objekty lze uzamknout (poloha a nastavení), klonovat (vytvořit kopii), změnit jejich pořadí, přidat odkaz či zvukový soubor mp3. K vyvolání menu klikněte na objekt a poté na šipku, která se zobrazí v pravém horním rohu objektu. Okno aplikace SMART Notebook Panel nástrojů umožňuje: Posun mezi jednotlivými stránkami Otevřít, uložit soubor Vrátit akci Různé zobrazení aplikace Digitalizace obrazovky Tvorba tabulky Psaní a kreslení čar, tvarů, symbolů a písma Zobrazení pravítka, kružítka 20
