InfraStruXure Data Centra dle potřeby

Transkript

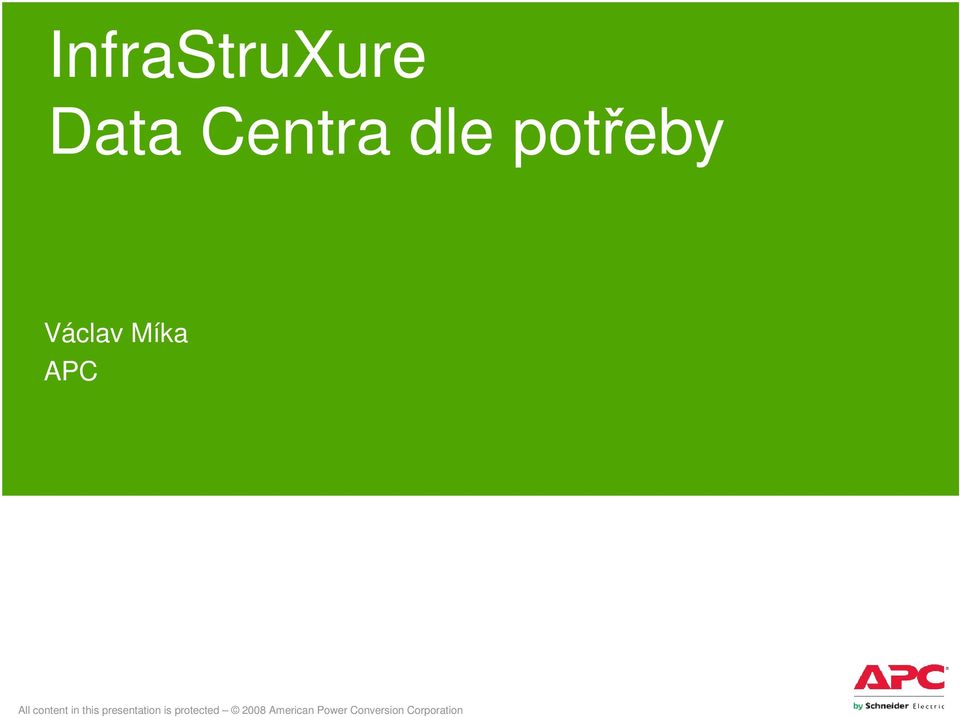

1 InfraStruXure Data Centra dle potřeby Václav Míka APC All content in this presentation is protected 2008 American Power Conversion Corporation

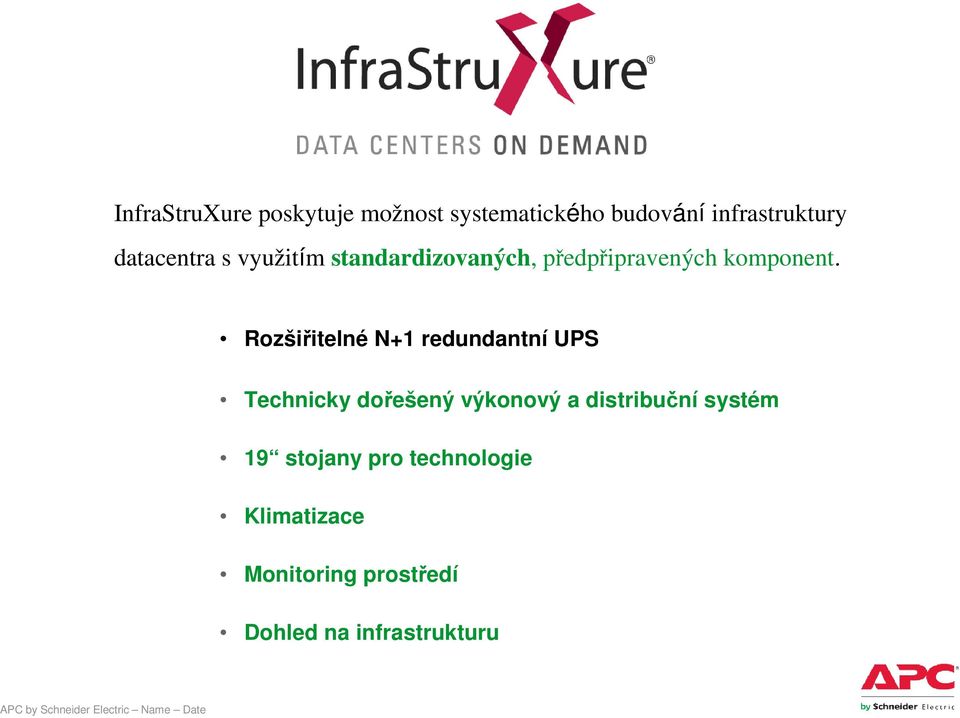

2 InfraStruXure poskytuje možnost systematického budování infrastruktury datacentra s využitím standardizovaných, předpřipravených komponent. Rozšiřitelné N+1 redundantní UPS Technicky dořešený výkonový a distribuční systém 19 stojany pro technologie Klimatizace Monitoring prostředí Dohled na infrastrukturu

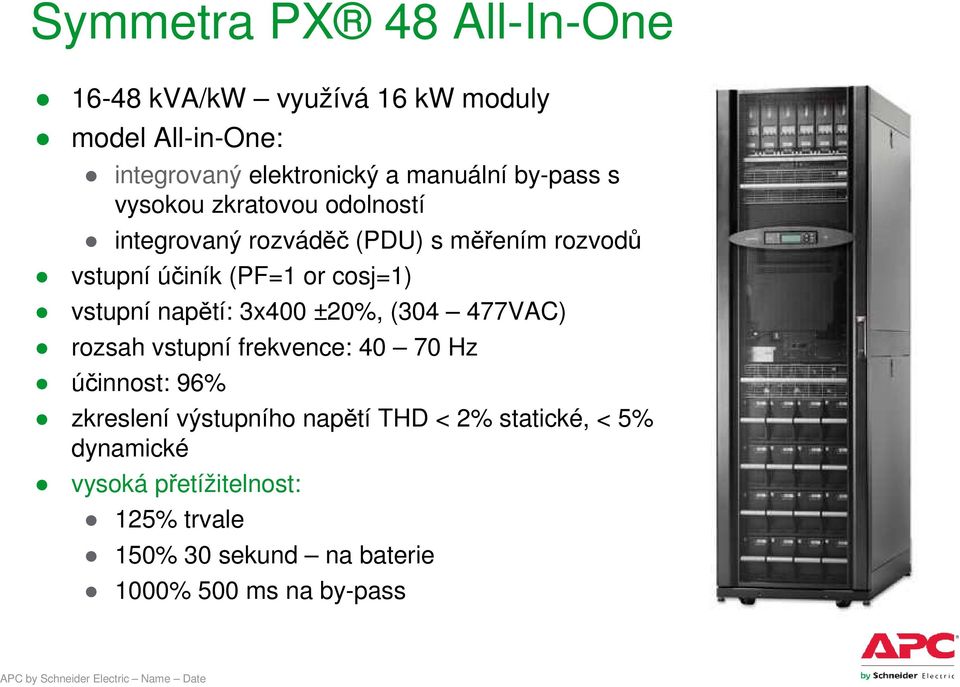

3 Symmetra PX 48 All-In-One kva/kw využívá 16 kw moduly model All-in-One: integrovaný elektronický a manuální by-pass s vysokou zkratovou odolností integrovaný rozváděč (PDU) s měřením rozvodů vstupní účiník (PF=1 or cosj=1) vstupní napětí: 3x400 ±20%, ( VAC) rozsah vstupní frekvence: Hz účinnost: 96% zkreslení výstupního napětí THD < 2% statické, < 5% dynamické vysoká přetížitelnost: 125% trvale 150% 30 sekund na baterie 1000% 500 ms na by-pass

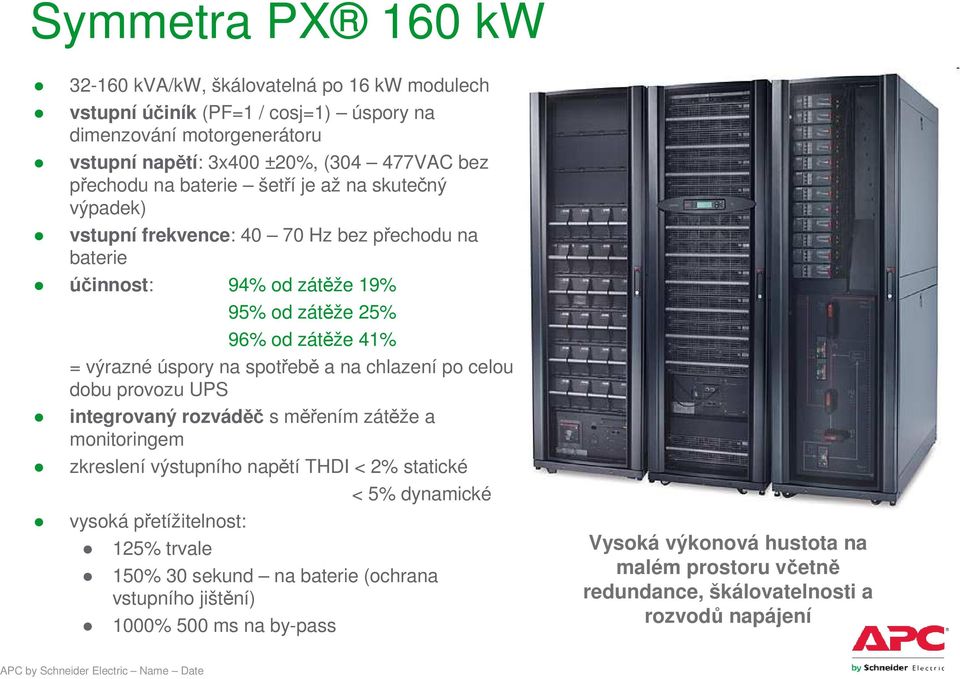

4 Symmetra PX 160 kw kva/kw, škálovatelná po 16 kw modulech vstupní účiník (PF=1 / cosj=1) úspory na dimenzování motorgenerátoru vstupní napětí: 3x400 ±20%, ( VAC bez přechodu na baterie šetří je až na skutečný výpadek) vstupní frekvence: Hz bez přechodu na baterie účinnost: 94% od zátěže 19% 95% od zátěže 25% 96% od zátěže 41% = výrazné úspory na spotřebě a na chlazení po celou dobu provozu UPS integrovaný rozváděč s měřením zátěže a monitoringem zkreslení výstupního napětí THDI < 2% statické < 5% dynamické vysoká přetížitelnost: 125% trvale 150% 30 sekund na baterie (ochrana vstupního jištění) 1000% 500 ms na by-pass Vysoká výkonová hustota na malém prostoru včetně redundance, škálovatelnosti a rozvodů napájení

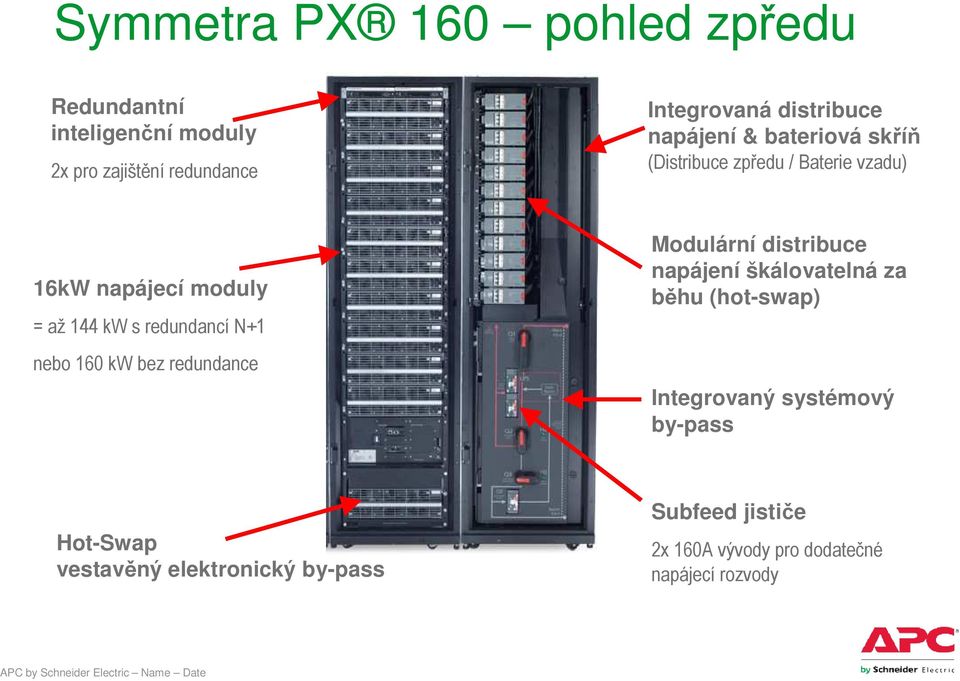

5 Symmetra PX 160 pohled zpředu Redundantní inteligenční moduly 2x pro zajištění redundance Integrovaná distribuce napájení & bateriová skříň (Distribuce zpředu / Baterie vzadu) 16kW napájecí moduly = až 144 kw s redundancí N+1 nebo 160 kw bez redundance Modulární distribuce napájení škálovatelná za běhu (hot-swap) Integrovaný systémový by-pass Hot-Swap vestavěný elektronický by-pass Subfeed jističe 2x 160A vývody pro dodatečné napájecí rozvody

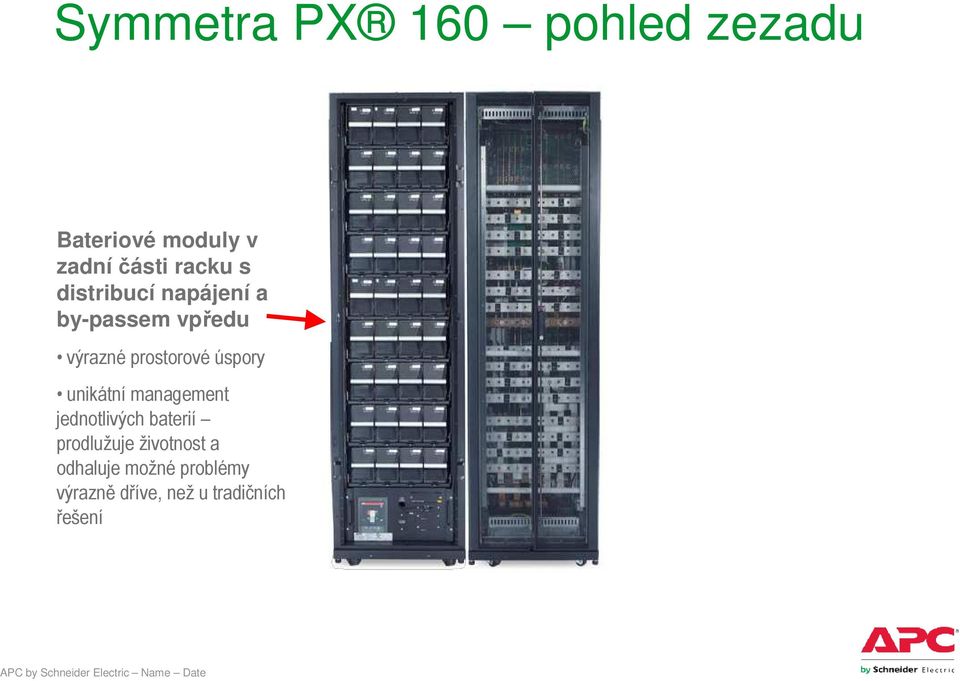

6 Symmetra PX 160 pohled zezadu Bateriové moduly v zadníčásti racku s distribucí napájení a by-passem vpředu výrazné prostorové úspory unikátní management jednotlivých baterií prodlužuje životnost a odhaluje možné problémy výrazně dříve, než u tradičních řešení

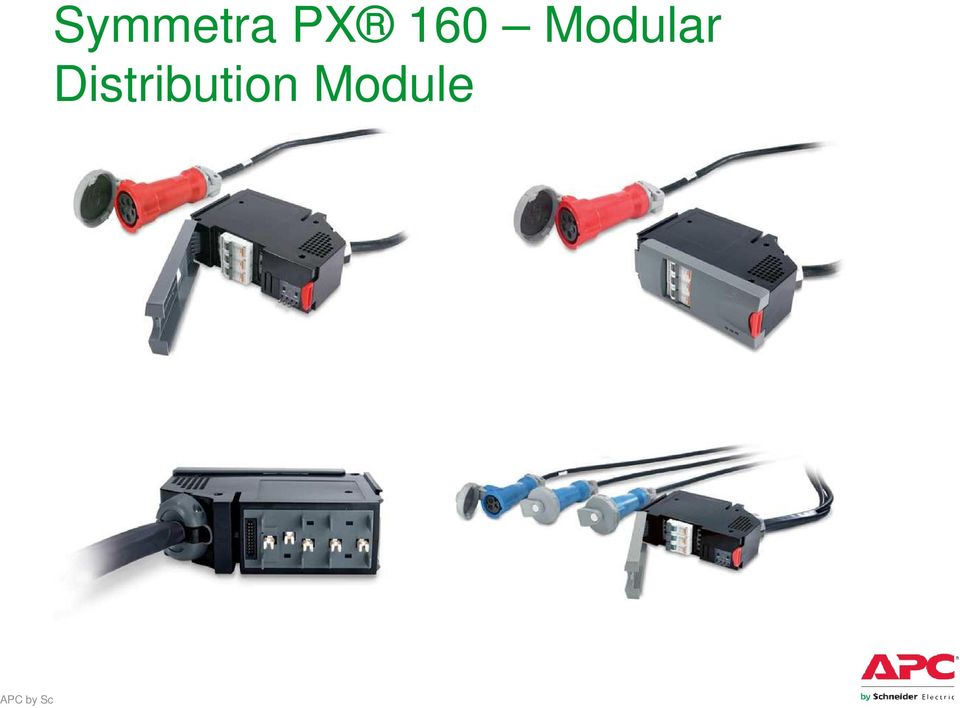

7 Symmetra PX 160 Modular Distribution Module

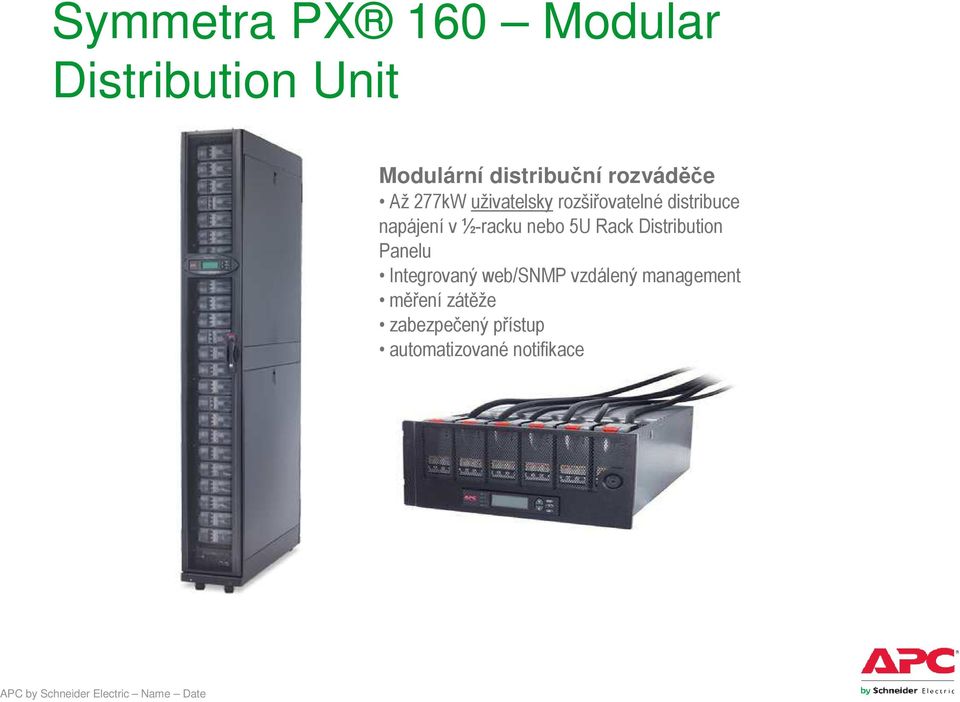

8 Symmetra PX 160 Modular Distribution Unit Modulární distribuční rozváděče Až 277kW uživatelsky rozšiřovatelné distribuce napájení v ½-racku nebo 5U Rack Distribution Panelu Integrovaný web/snmp vzdálený management měření zátěže zabezpečený přístup automatizované notifikace

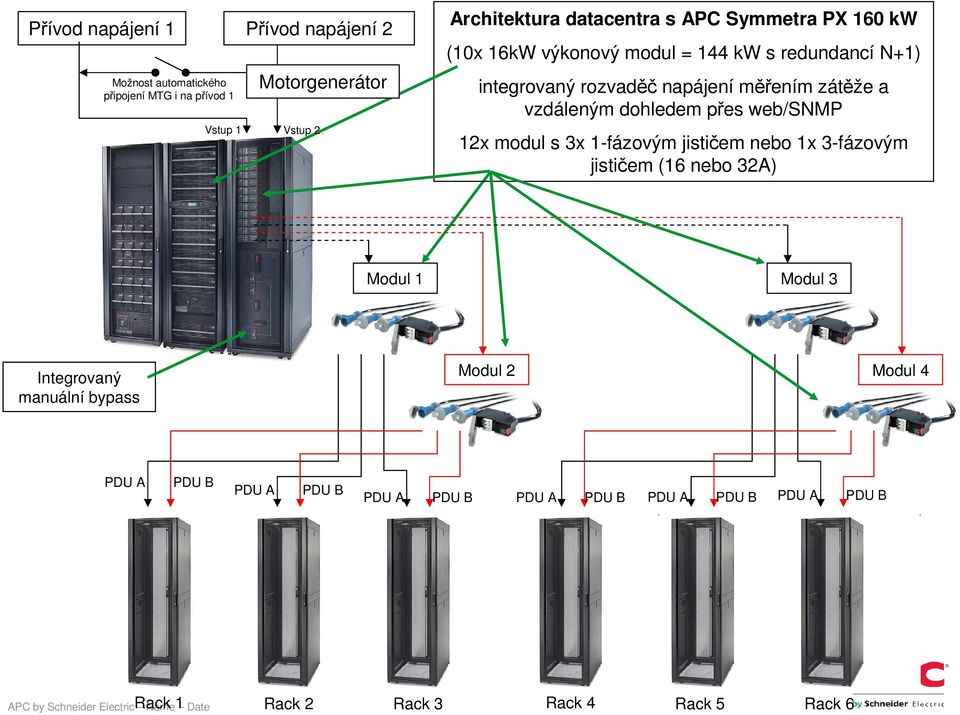

9 Přívod napájení 1 Možnost automatického připojení MTG i na přívod 1 Vstup 1 Přívod napájení 2 Motorgenerátor Vstup 2 Architektura datacentra s APC Symmetra PX 160 kw (10x 16kW výkonový modul = 144 kw s redundancí N+1) integrovaný rozvaděč napájení měřením zátěže a vzdáleným dohledem přes web/snmp 12x modul s 3x 1-fázovým jističem nebo 1x 3-fázovým jističem (16 nebo 32A) Modul 1 Modul 3 Integrovaný manuální bypass Modul 2 Modul 4 PDU A PDU B PDU A PDU B PDU A PDU B PDU A PDU B PDU A PDU B PDU A PDU B Rack 1 Rack 2 Rack 3 Rack 4 Rack 5 Rack 6

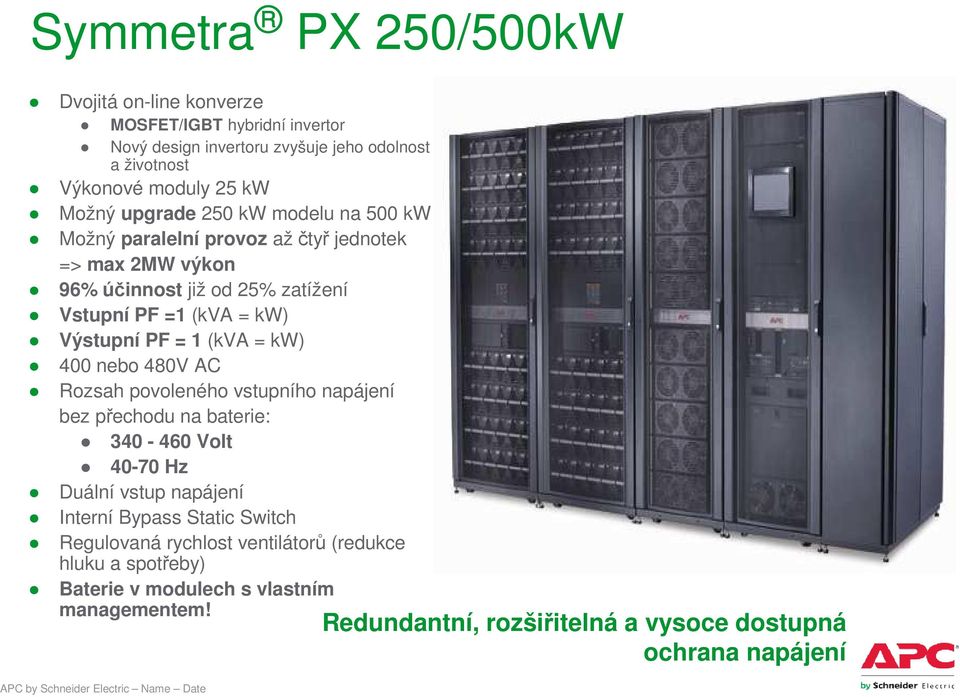

10 Symmetra PX 250/500kW Dvojitá on-line konverze MOSFET/IGBT hybridní invertor Nový design invertoru zvyšuje jeho odolnost a životnost Výkonové moduly 25 kw Možný upgrade 250 kw modelu na 500 kw Možný paralelní provoz až čtyř jednotek => max 2MW výkon 96% účinnost již od 25% zatížení Vstupní PF =1 (kva = kw) Výstupní PF = 1 (kva = kw) 400 nebo 480V AC Rozsah povoleného vstupního napájení bez přechodu na baterie: Volt Hz Duální vstup napájení Interní Bypass Static Switch Regulovaná rychlost ventilátorů (redukce hluku a spotřeby) Baterie v modulech s vlastním managementem! Redundantní, rozšiřitelná a vysoce dostupná ochrana napájení

11 Symmetra PX250/500kW Stavební komponenty Bateriový rám Bateriový rám Bateriový rám Bateriový rám Power modulový rám Power modulový rám In / Out rám Bypass & Distribuce

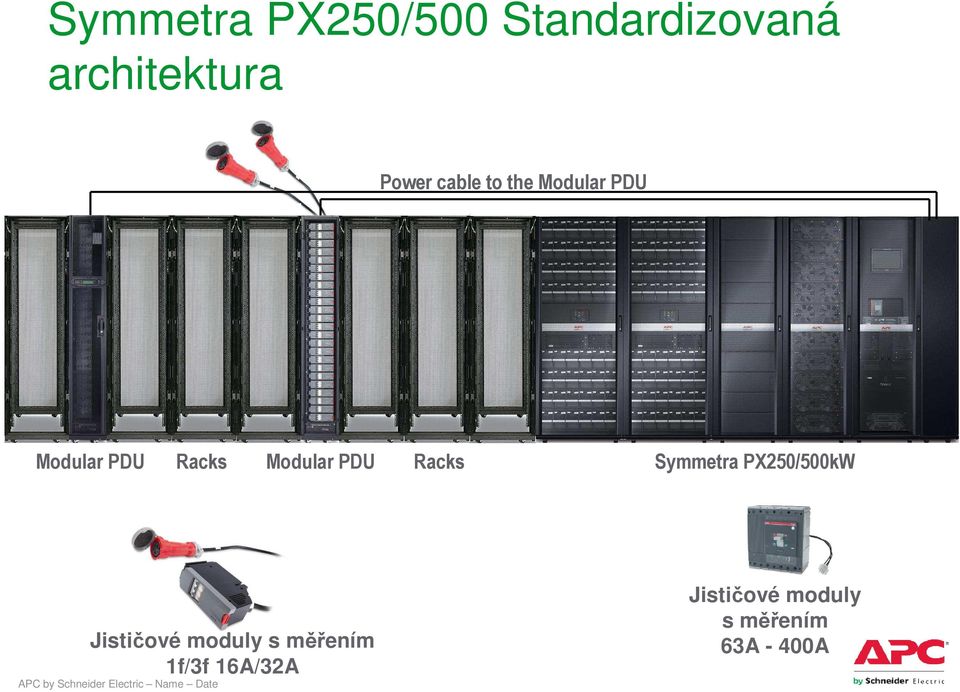

12 Symmetra PX250/500 Standardizovaná architektura Power cable to the Modular PDU Modular PDU Racks Modular PDU Racks Symmetra PX250/500kW Jističové moduly s měřením 1f/3f 16A/32A Jističové moduly s měřením 63A - 400A

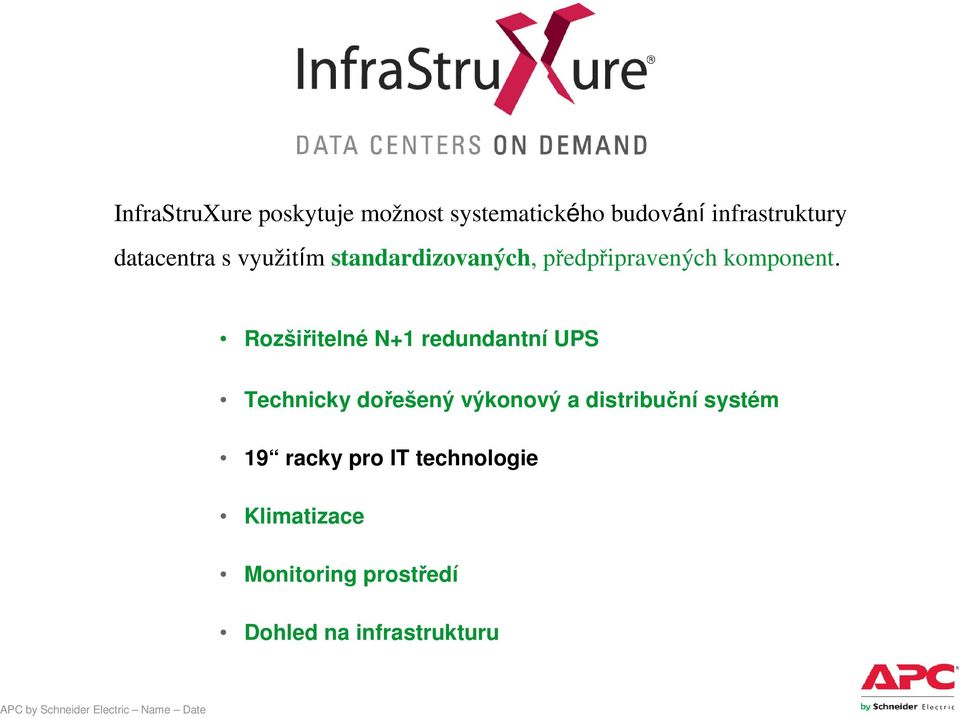

13 InfraStruXure poskytuje možnost systematického budování infrastruktury datacentra s využitím standardizovaných, předpřipravených komponent. Rozšiřitelné N+1 redundantní UPS Technicky dořešený výkonový a distribuční systém 19 racky pro IT technologie Klimatizace Monitoring prostředí Dohled na infrastrukturu

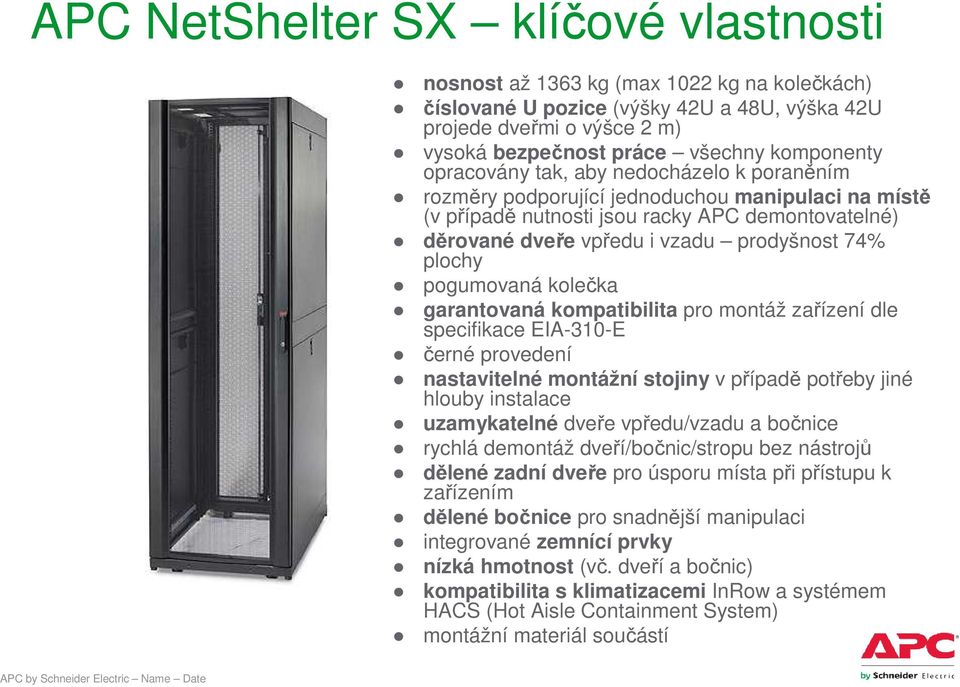

14 APC NetShelter SX klíčové vlastnosti nosnost až 1363 kg (max 1022 kg na kolečkách) číslované U pozice (výšky 42U a 48U, výška 42U projede dveřmi o výšce 2 m) vysoká bezpečnost práce všechny komponenty opracovány tak, aby nedocházelo k poraněním rozměry podporující jednoduchou manipulaci na místě (v případě nutnosti jsou racky APC demontovatelné) děrované dveře vpředu i vzadu prodyšnost 74% plochy pogumovaná kolečka garantovaná kompatibilita pro montáž zařízení dle specifikace EIA-310-E černé provedení nastavitelné montážní stojiny v případě potřeby jiné hlouby instalace uzamykatelné dveře vpředu/vzadu a bočnice rychlá demontáž dveří/bočnic/stropu bez nástrojů dělené zadní dveře pro úsporu místa při přístupu k zařízením dělené bočnice pro snadnější manipulaci integrované zemnící prvky nízká hmotnost (vč. dveří a bočnic) kompatibilita s klimatizacemi InRow a systémem HACS (Hot Aisle Containment System) montážní materiál součástí

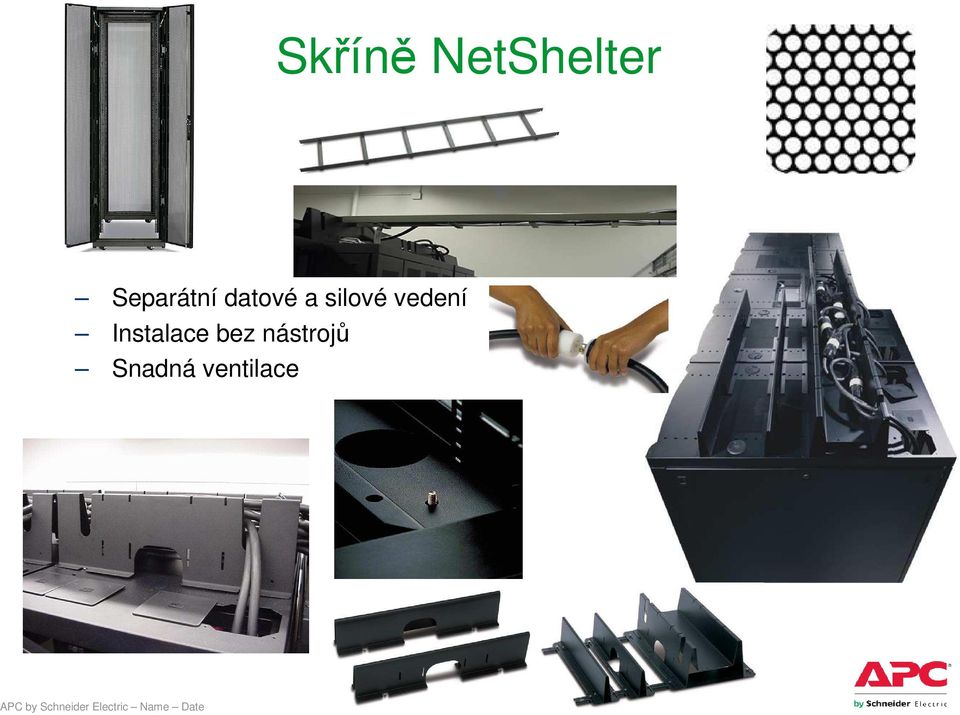

15 Skříně NetShelter Separátní datové a silové vedení Instalace bez nástrojů Snadná ventilace

16 NetShelter SX - Vlastnosti a výhody Číslované U pozice Půlené zadní dveře Nastavitelná montážní hloubka Zemnící prvky

17 NetShelter SX Vlastnosti a výhody Snadná instalace bez nářadí Rychloodepínatelné dveře a bočnice Uzamykatelné dveře a bočnice

19 Efektivní distribuce napájení = PDU

20 Nová generace PDU Displej Veškeré informace o stavu PDU, měření spotřeby v kilowattech, informace o nastavení ethernet připojení atd. Inovované ovládání Uživatelsky jednoduché ovládání urychlující přístup k potřebným informacím Více funkcí ethernet teplotní / vlhkostní čidlo In / Out řetězící propojení sériový port USB port

21 Nová generace PDU

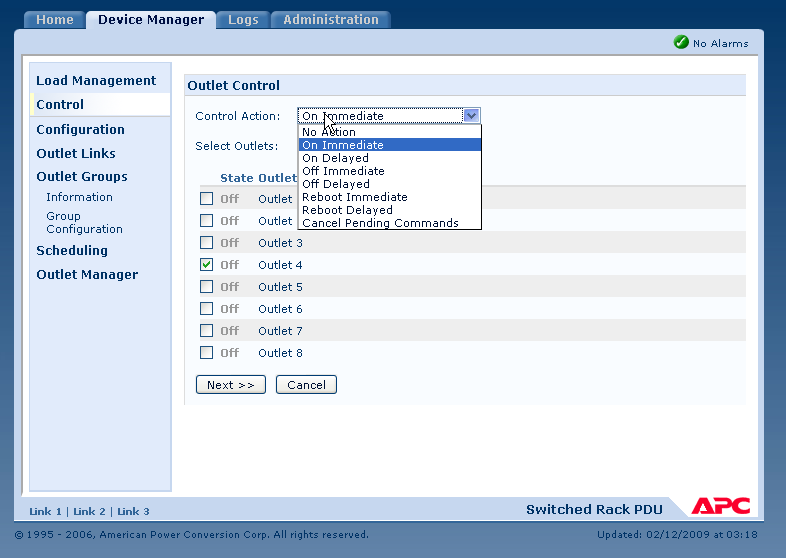

22 Spínaná PDU uživatelské rozhraní

26 Chlazení serverů a datového centra

27 Chlazení serveru

28 Chlazení stojanu

29 Chlazení datového centra

30 Architektury chlazení? Central Air > 2-3 kw bez zásadních problémů > ekonomicky smysluplné maximum 5 kw Computer Room > 2-3 kw bez zásadních problémů > ekonomicky smysluplné maximum 5 kw 5 kw ->

31 Close-coupled cooling InRow klimatizační jednotka Odvod tepla Do studené uličky Horká ulička, nasávaní, žádné míchaní vzduchu Hot aisle Cold aisle Možno s i bez zdvojené podlahy

32 Porovnání účinnosti Cooling efficiency = useful cooling power / (power consumed + useful cooling power) 100% 90% Cooling Efficiency Efektivita chlazení 80% 70% 60% 50% 40% 0% 10% 20% 30% 40% 50% 60% 70% 80% 90% 100% IT % IT zátěž Load

33 Klimatizace InRow přehled modelů InRow RC vodou chlazené (CW) šířka 300 mm výkon 18 kw (30 kw HACS/RACS) šířka 600 mm výkon 39 kw (70 kw HACS/RACS) InRow RD modely s přímým výparem (DX) 300 mm DX výkon 11 kw 300 mm DX chlazená vodou výkon 12 kw 600 mm DX výkon 29 kw InRow RP DX a CW s úpravou vlhkosti 600 mm DX výkon 30 kw (40 kw HACS/RACS) 600 mm CW výkon 40 kw (70 kw HACS/RACS)

34 Řešení: InRow Chlazení 12 kw na stojan 7 stojanů 10 IR 25kW Temperature (deg C) Snadné řešení tohoto problému < >37.8

35 InfraStruXure TM Hot Aisle Containment System Napájení Smart-UPS VT, Symmetra PX nebo MW, Silcon Jednotka distribuce napájení (PDU) Chlazení NetworkAIR InRow Hot Aisle Containment System Správa InfraStruXure Manager uživatelsky přívětivý nástroj dostupný z prohlížeče k zajištění centralizované správy celé infrastruktury APC NCPI Systém pro sledování prostředí síťové zařízení umožňující sledování podmínek prostředí. Stojany Stojanová skříň NetShelter VX/SX Modulární výplňové panely Snap-in používané ve všech otevřených pozicích U k omezení zpětné cirkulace ve stojanu. Stojanové jednotky PDU Základní, měřené nebo přepínané. Služby Profesionální služby průzkum pro chlazení a zjišťování potřeb a také integrace sítí, řízení projektů a instalační služby. Služby k produktům montáž a spuštění, servis na místě, preventivní údržba, vzdálené sledování.

36 Hot Aisle Containment System 20 kw na stojan 7 stojanů 10 IR 25kW Objem vzduchu v IRRC přesahuje objem vzduchu v IT Teplota studeného vzduchu je kontrolována senzory před stojany Temperature (deg C) < >37.8

37 Vzorové HACS instalace

38 Vzorové HACS instalace

40 Monitoring prostředí a zabezpečení - NetBotz Aktivní, rozšiřovatelný monitoring určený pro ochranu před fyzickými hrozbami (lidskými či prostředí), které mohou způsobit výpadek IT zařízení. Monitoring Detekce Alarmy Ochrana

41 NetBotz - příslušenství Inteligentní jednotky NetBotz 550, NetBotz 450, NetBotz 455, NetBotz 355, NetBotz 200, Rack Access Pody funkční rozšiřitelnost Rack and Wall Sensor Pod Camera Pod CCTV Adapter Pod 4-20mA Sensor Pod Externí sensory Teplota Vlhkost Kapalina Kontakty Částice Dveřní kontakt

42 NetBotz - srovnání platforem NetBotz 200 NetBotz 355/356 NetBotz 455/456 NetBotz 450 NetBotz 550 Počet podporovaných universálních sensorů APC universální sensory T, H, Door T, H, Spot Fluid, Door, Vibration, Smoke T, H, Spot Fluid, Door, Vibration, Smoke, Amp, Particle T, H, Spot and Rope Fluid, Door, Vibration, Smoke, Amp, Particle T, H, Spot and Rope Fluid, Door, Vibration, Smoke, Amp, Particle Počet podporovaných kamer Podporované kamery 0 N/A 0 USB, 0 Networked, 1 Integrated Appliance Integrated Camera 1 USB, 2 Networked, 1 Integrated USB: NetBotz Camera Pod, Analog CCTV cameras via CCTV Adapter Pod, Networked: Pelco IP XXXX Appliance Integrated Camera 2 USB, 0 Networked, 0 Integrated USB: NetBotz Camera Pod, Analog CCTV cameras via CCTV Adapter Pod, 4 USB, 4 Networked, 0 Integrated USB: NetBotz Camera Pod, Analog CCTV cameras via CCTV Adapter Pod, Networked: Pelco IP XXXX Počet podporovaných sensor podů Podporované sensor pody Sensor 150 N/A Camera 150, CCTV 120, Sensor 150 and 155 Camera 150, CCTV 120, Sensor 150 and 155 Camera 150, CCTV 120, Sensor 150 and 155 Počet universálních portů pro sensory Další podporovaná připojení Dry contact Dry Contact, 0-5V Dry Contact, 0-5V Dry Contact, 0-5V, 4-20mA Dry Contact, 0-5V, 4-20mA

43 NetBotz flexibilita nasazení InfraStruXure Central ISX

44 NetBotz robustní software

45 NetBotz robustní software

47 InfraStruXure Central v6

48 Co je InfraStruXure Central? InfraStruXure Central je komplexnířešení správy a dohledu pro kritickou fyzickou infrastrukturu. InfraStruXure Central umožňuje: Monitorování Reportování Grafy a trendy Hromadné updaty Firmware Segmentaci do Private Hromadné konfigurace Video záznamy Vzdálený dohled na integraci služeb Dlouhodobé ukládání dat

49 InfraStruXure Central InfraStruXure Central UPS PDU InRow Rack PDU NetBotz Network Management Station NetBotz ISX Central Switch ISX Central LAN NetBotz Customer LAN InfraStruXure Central Console Third party NetBotz Building management Systems Console UPS

50

51 Monitoring prostředí a infrastruktury Kompletní řešení dohledu a správy na jedné platformě NetBotz Dohled na prostředí datasálů Integrace bezpečnostních kamer ISX Central Monitoring celé infrastruktury, reporty, grafy, mapy Ukládání dat kamerového systému

52 Monitoring prostředí a infrastruktury Kompletní řešení dohledu a správy na jedné platformě Další moduly ISX Operations reálný model datacentra s živými daty ISX Capacity veškeré kapacity datových sálů ISX Change pracovní úkoly a postupy ISX Energy Management celkové PUE náklady a CO2 stopa Provázání na virtuální serverová / cloudová řešení.

53 Vize řešení Supervision Enterprise portal Energy & Advanced Services Power management Process & Machines management IT / Server Room management Supervision Building management Security management Supervision

55 InfraStruXure projektová podpora Kompletní řešení datacenter od APC / Schneider Electric Návrhy řešení Půdorysní rozmístění Návrhy UPS Rackové systémy dle potřeb uživatele Rozvody napájení odrážející současné a budoucí požadavky Chlazení s důrazem na efektivitu provozu Monitoring prostředí a zabezpečení prostoru Dohledové systémy na celou infrastrukturu

56 InfraStruXure projektováčinnost Kompletní řešení datacenter od APC / Schneider Electric

59 Otázky? Václav Míka,
