Popis programu: Popis přípon důležitých souborů: *.qpf projektový soubor Quartusu

Transkript

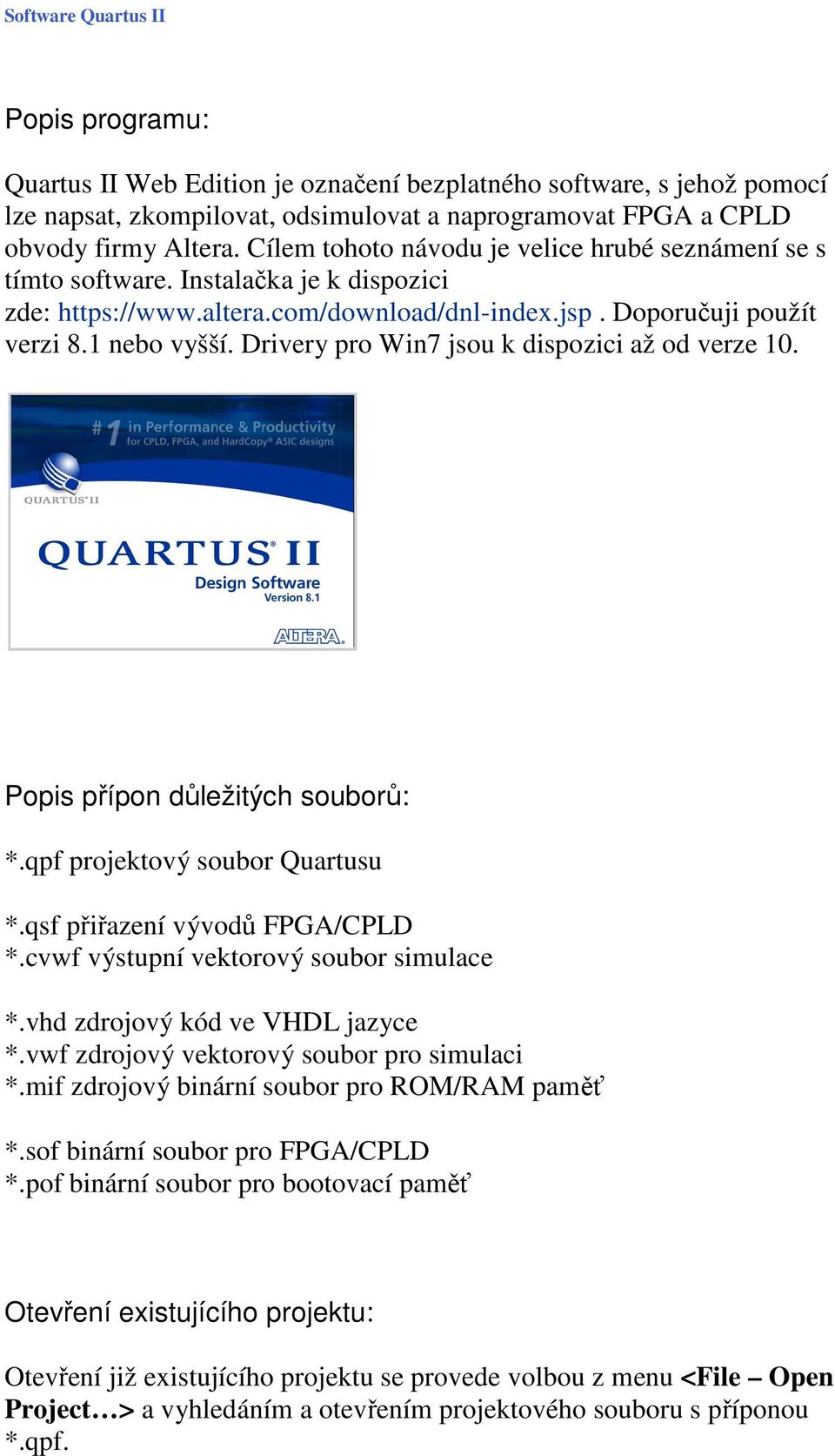

1 Software Quartus II Popis programu: Quartus II Web Edition je označení bezplatného software, s jehož pomocí lze napsat, zkompilovat, odsimulovat a naprogramovat FPGA a CPLD obvody firmy Altera. Cílem tohoto návodu je velice hrubé seznámení se s tímto software. Instalačka je k dispozici zde: Doporučuji použít verzi 8.1 nebo vyšší. Drivery pro Win7 jsou k dispozici až od verze 10. Popis přípon důležitých souborů: *.qpf projektový soubor Quartusu *.qsf přiřazení vývodů FPGA/CPLD *.cvwf výstupní vektorový soubor simulace *.vhd zdrojový kód ve VHDL jazyce *.vwf zdrojový vektorový soubor pro simulaci *.mif zdrojový binární soubor pro ROM/RAM paměť *.sof binární soubor pro FPGA/CPLD *.pof binární soubor pro bootovací paměť Otevření existujícího projektu: Otevření již existujícího projektu se provede volbou z menu <File Open Project > a vyhledáním a otevřením projektového souboru s příponou *.qpf.

2 V okně <ProjectNavigator> a záložce < Files> lze pak vybrat a zobrazit zdrojové soubory otevřeného projektu. Spuštění kompilace: Kompilaci projektu lze spustit volbou z menu <Processing Start Compilation> nebo tlačítkem na horní liště. Průběžné detaily kompilace

3 jsou vypisovány do okna <Messages>, kompletní report je k dispozici v okně<compilation Report>. Spuštění simulace: V případě, že je součástí projektu soubor pro simulaci, lze ji spustit volbou z menu <Processing Start Simulation> nebo tlačítkem na horní liště. Výsledek simulace se pak zobrazí v okně <Simulation Report>. Programování: Okno programátoru lze otevřít volbou z menu <Tools Programmer> nebo tlačítkem na horní liště. Pokud není zvolen typ programátoru (zobrazen popisek No hardware ), je nutné jej vybrat. Provede se to stisknutím tlačítka <Hardware Setup > a výběrem položky <USB-Blaster>. Pokud tato položka není k dispozici, pak ještě není správně nainstalovaný driver programátoru.

4 Pokud je třeba programovat obsah FPGA, je nutné mít zvolený <JTAG> mód a pracovat se soubory typu *.sof. V případě, že máte již otevřen projekt, bude programovaný soubor již vybrán. Pokud tomu tak není, lze jej vybrat tlačítkem <Add File..>. Pokud je třeba naprogramovat bootovací paměť, zvolte <Aktive Serial Programming> a použijte soubor s koncovkou *.pof. Fyzické programování se spouští tlačítkem <Start>. Založení nového projektu: Pokud máte k dispozici pouze zdrojový/é soubor/y *.vhd a nemáte ještě založen projekt (zvolený typ FPGA a přiřazené vývody), postupujte dle následujících pokynů.

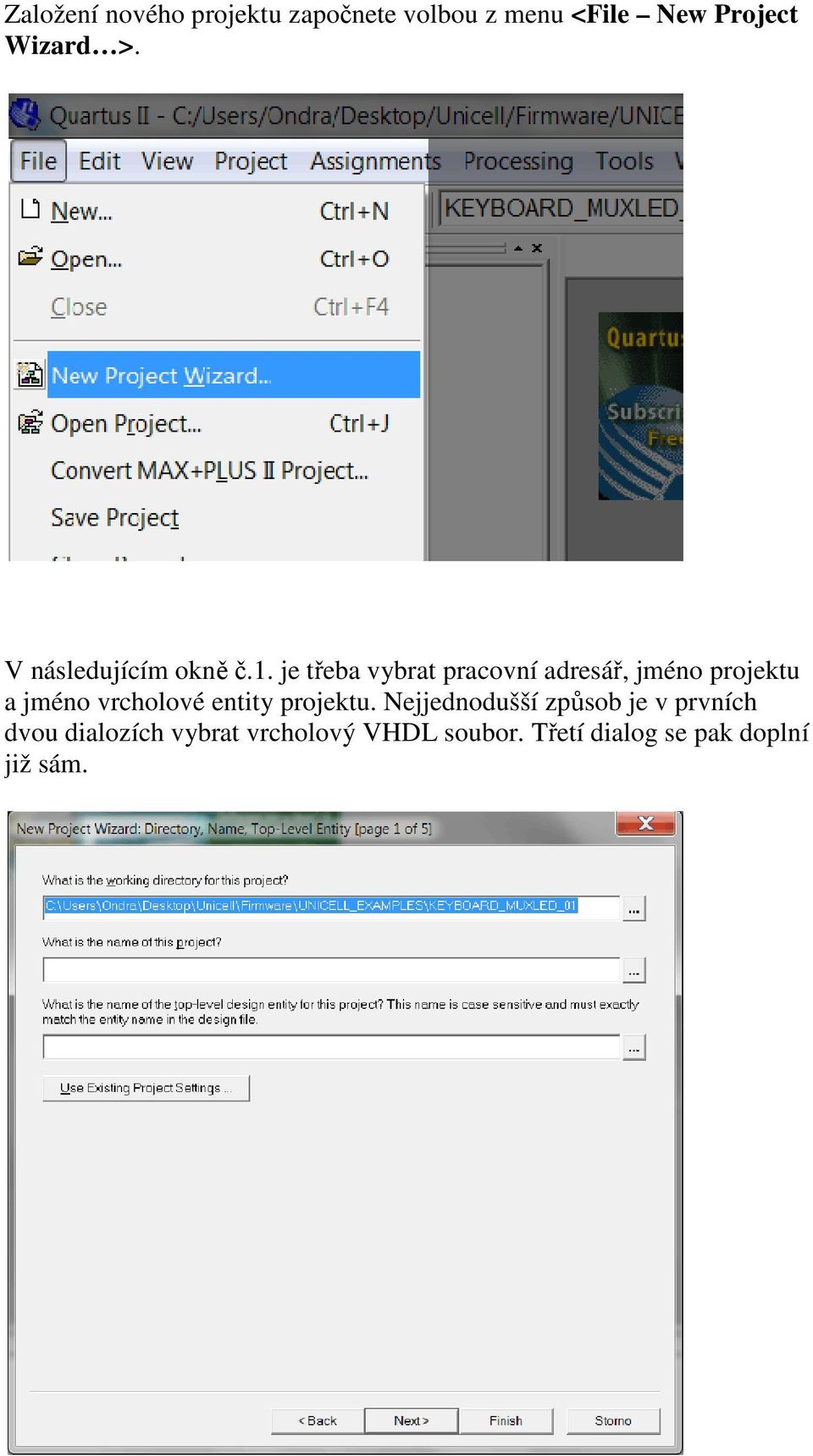

5 Založení nového projektu započnete volbou z menu <File New Project Wizard >. V následujícím okně č.1. je třeba vybrat pracovní adresář, jméno projektu a jméno vrcholové entity projektu. Nejjednodušší způsob je v prvních dvou dialozích vybrat vrcholový VHDL soubor. Třetí dialog se pak doplní již sám.

6 Okno č.2. slouží pro přidání zdrojových souborů do projektu. Projekt může obsahovat i více zdrojových souborů a je vhodné je do projektu vložit. Vrcholový soubor by měl být na prvním řádku seznamu. Třetí okno složí k výběru typu FPGA. Pro vývojový kit FPGA_CYCLONE2 je třeba zvolit FPGA EP2C5T144C8.

7 Okno č.4. a č.5. je možné přeskočit. Tímto je projekt založen, nicméně je velice vhodné provést ještě jednu volbu. Zvolte položku z menu <Assigments Device > a v následujícím okně stiskněte tlačítko <Device and Pin Options >.

8 V záložce <Unused Pins> zvolte volbu <As input tri-stated>. Tímto jste přenastavili všechny nevyužívané/nepřiřazené piny FPGA na vstupy. Default nastavení nepoužitých pinů je jako výstupy s hodnotou

9 0, což může být potenciálně nebezpečné pro připojené a neobsluhované periferní obvody (výstup FPGA spojen s výstupem periferního obvodu). Prosím nezapomenout!!! Přiřazení vývodů: V případě, že máme založený a úspěšně zkompilovaný projekt, je možné přistoupit k přiřazení/přepinování vývodů. Volbou z menu <Assigments Pins> se otevře okno týkající se přiřazení vývodů. Nejjednodušší způsob je provést propojení jména signálu a čísla pinu v podokně <All Pins> ve sloupci <Location>. Po zavření okna a opětovné úspěšné kompilaci, bude výsledný binární soubor již možno použít pro programování. Vytvoření souboru pro simulaci: Založení nového souboru se provede volbou <File New Vector Waveform File>. Soubor je vhodné uložit pod stejným názvem a do stejného adresáře jako projekt. Provede se volbou <File Save As >.

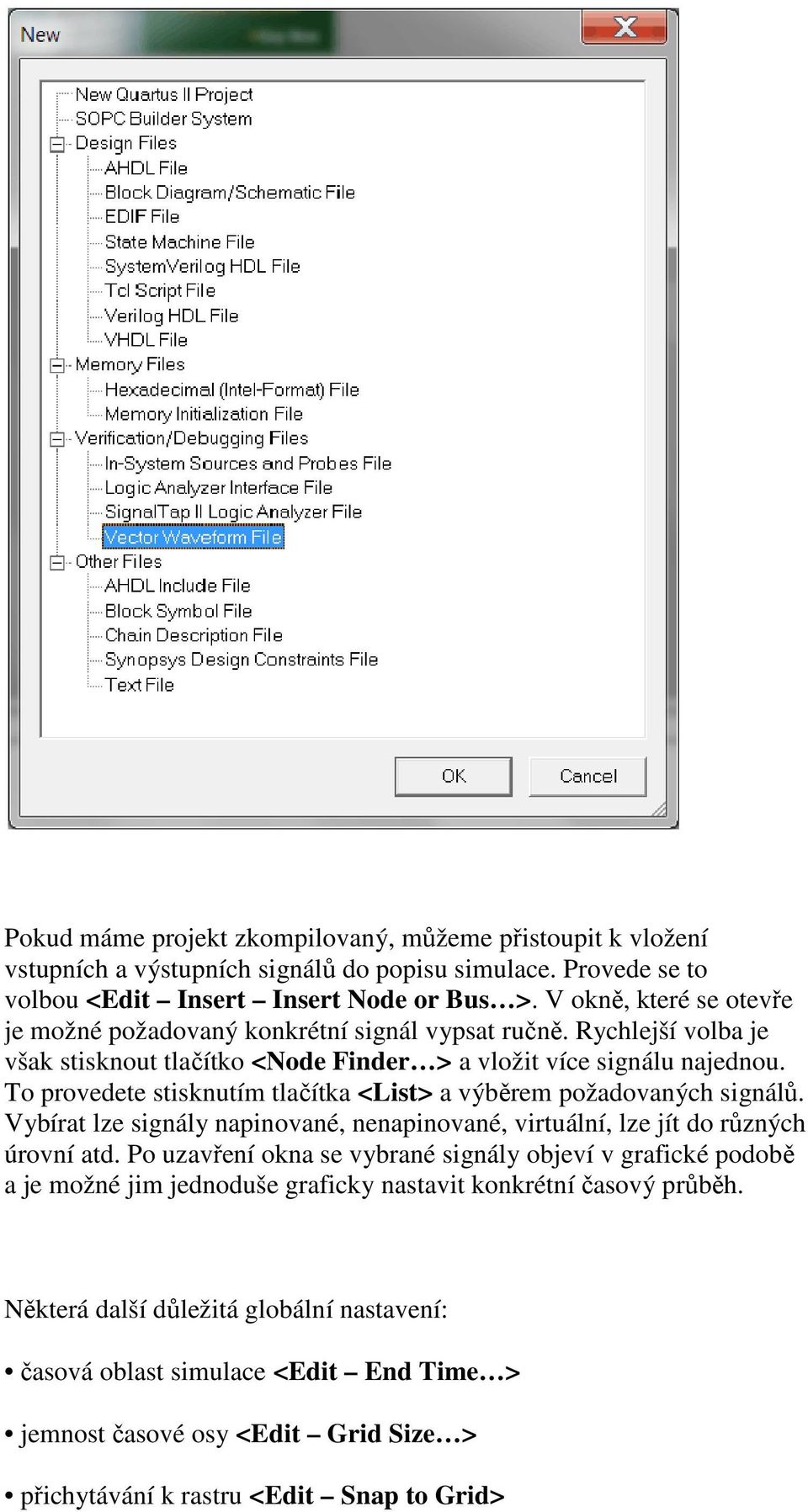

10 Pokud máme projekt zkompilovaný, můžeme přistoupit k vložení vstupních a výstupních signálů do popisu simulace. Provede se to volbou <Edit Insert Insert Node or Bus >. V okně, které se otevře je možné požadovaný konkrétní signál vypsat ručně. Rychlejší volba je však stisknout tlačítko <Node Finder > a vložit více signálu najednou. To provedete stisknutím tlačítka <List> a výběrem požadovaných signálů. Vybírat lze signály napinované, nenapinované, virtuální, lze jít do různých úrovní atd. Po uzavření okna se vybrané signály objeví v grafické podobě a je možné jim jednoduše graficky nastavit konkrétní časový průběh. Některá další důležitá globální nastavení: časová oblast simulace <Edit End Time > jemnost časové osy <Edit Grid Size > přichytávání k rastru <Edit Snap to Grid>
