Gsm pager PG-03 PROFI - resetator Návod k nastavení a používání 1. verze pro firmware PIC 1.41 a DPS 1.2

Transkript

1 Gsm pager PG-03 PROFI - resetator Návod k nastavení a používání 1. verze pro firmware PIC 1.41 a DPS 1.2 Vyvinut ke splnní požadavk provozovatel WiFi bezdrátových sítí, kde je použit jako prostedek pro vzdálené resetování WiFi acces point a celých server nebo router. Dále se pímo nabízí k ovládání vytápní, i dalších spotebi na chatách a objektech, kde se tento zpsob jeví jako nejjednodušší a nejlevnjší, vzhledem k tomu, že pro ovládání spotebi pager pouze prozváníme a tak ovládání je zcela ZDARMA.Novinkou v této oblasti je funkce samoinného zapnutí mobil Siemens v pípad kolizního vypnutí nap. mrazem. až 10 oprávnných ísel, z nichž je možno prozvánním ovládat 2 spotebie tetí relé lze ovládat zasláním sms zprávy z libovolného mobilního telefenu Provoz zcela ZDARMA, pager pouze prozváníme a i kontrolní odpovdi z pageru jsou formou prozvonní (neutratí nic za volání) V pípad aktivace vstup (2) odesílá varovné sms 1. íslo v tlf.seznamu Veškeré nastavení provádíme prostednictvím klávesnice mobilního telefonu v telefonním seznamu SIM karty Integrované nabíjení mobilu (pímo v zapojení pageru je implementována nabíjeka mobilního telefonu) / možno odstavit pro pípad trvalého napájení mobilu ze zdroje Automatické udržování kreditu u pedplacených karet TWIST, GO, OSKARTA Hlídání stavu baterie a spuštní nabíjení pi poklesu naptí (na rozdíl od trvalého pipojení nabíjeky, je toto šetrnjší pro akumulátor mobilu) Základem celého systému je vhodný mobilní telefon Siemens a SIM karta. Zaízení obsahuje naprogramovaný mikroprocesor, komunikující s mobilním telefonem. Zadává povely a pijímá odpovdi. Systém obsahuje 4 relé. První spíná nabíjení mobilního telefonu, další 3 jsou výkonová, pro pipojení ovládaných zaízení. innost pageru indikuje informaní LED dioda blikáním dle stavu ve kterém se pager nachází. Pokud zaízení použijete pro resetování serveru, mžete jej napájet pímo z PC pozor ale, aby jste si pagerem nevypnuli napájení PC, ale spínali tlaítko reset, jinak by došlo pi vypnutí PC i k vypnutí pageru. Správný bh pageru je hlídán, pokud by se innost samovoln zastavila, nap. z dvod napové špiky nebo výkyvu napájení, procesor se zresetuje a vyte poslední stavy, dle nichž se nastaví a pokrauje nadále v innosti. Taktéž dojde-li k samovolnému vypnutí mobilního telefonu, pager jej znovu zapne. Tyto vlastnosti zaruují vysokou spolehlivost, která je asto diskutovaným tématem u pager používajících mobilního telefonu jako zaízení GSM. Signalizace stavu LED diodou LD5 LED bliká pravideln Pager je zapnut a v klidovém stavu LED 2x blikne a vyká - stále opakuje Chyba komunikace s telefonem LED svítí Pager je zaneprázdnn: probíhá volání nebo se zpracovává informace Technické parametry Napájení : 12V / 400mA Klidový odbr : 13mA Výstupy : 3x pepínací Kontakty relé : 10A / 250VAC Použitý GSM telefon : Siemens 35,45,50

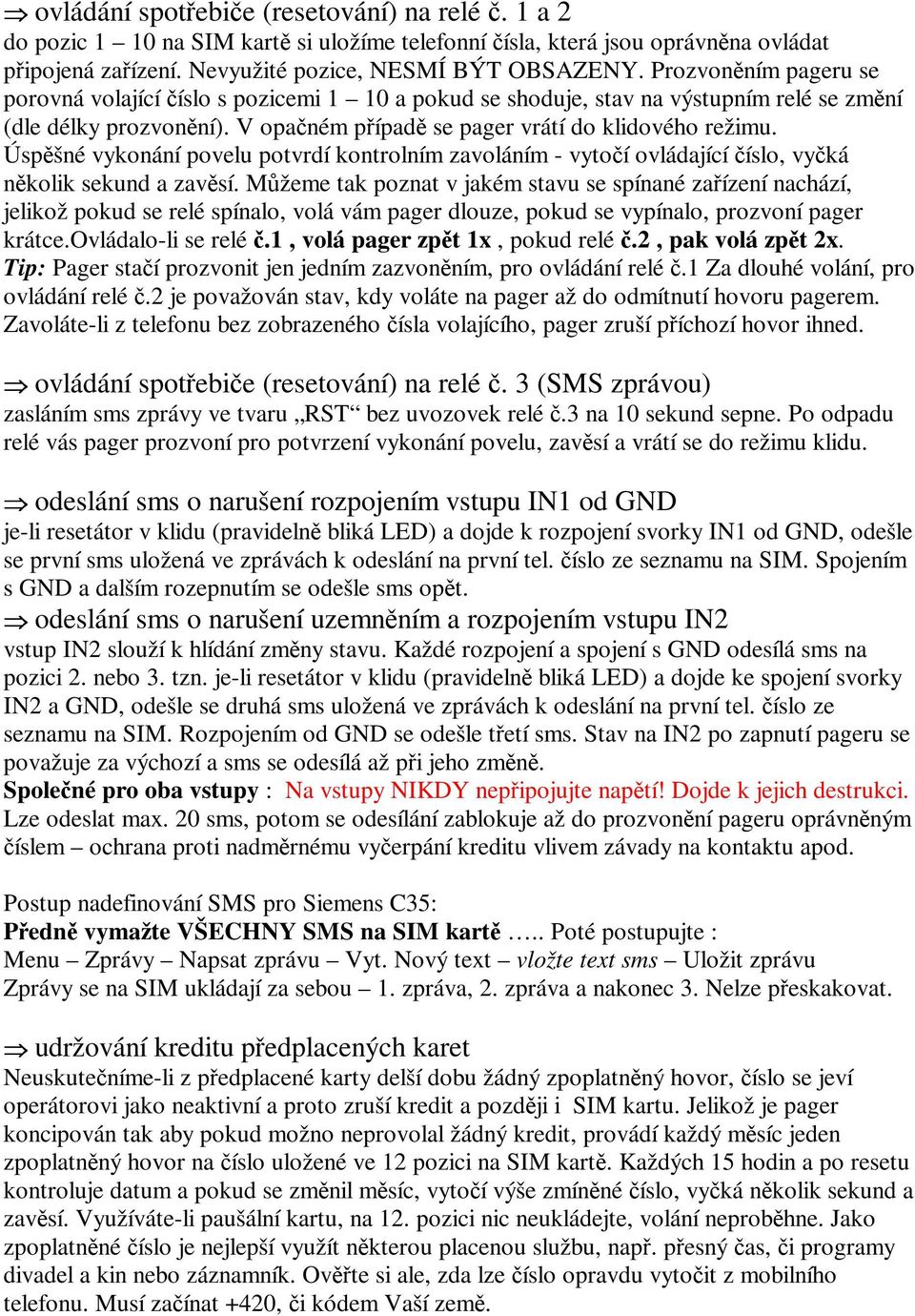

2 ovládání spotebie (resetování) na relé. 1 a 2 do pozic 1 10 na SIM kart si uložíme telefonní ísla, která jsou oprávnna ovládat pipojená zaízení. Nevyužité pozice, NESMÍ BÝT OBSAZENY. Prozvonním pageru se porovná volající íslo s pozicemi 1 10 a pokud se shoduje, stav na výstupním relé se zmní (dle délky prozvonní). V opaném pípad se pager vrátí do klidového režimu. Úspšné vykonání povelu potvrdí kontrolním zavoláním - vytoí ovládající íslo, vyká nkolik sekund a zavsí. Mžeme tak poznat v jakém stavu se spínané zaízení nachází, jelikož pokud se relé spínalo, volá vám pager dlouze, pokud se vypínalo, prozvoní pager krátce.ovládalo-li se relé.1, volá pager zpt 1x, pokud relé.2, pak volá zpt 2x. Tip: Pager staí prozvonit jen jedním zazvonním, pro ovládání relé.1 Za dlouhé volání, pro ovládání relé.2 je považován stav, kdy voláte na pager až do odmítnutí hovoru pagerem. Zavoláte-li z telefonu bez zobrazeného ísla volajícího, pager zruší píchozí hovor ihned. ovládání spotebie (resetování) na relé. 3 (SMS zprávou) zasláním sms zprávy ve tvaru RST bez uvozovek relé.3 na 10 sekund sepne. Po odpadu relé vás pager prozvoní pro potvrzení vykonání povelu, zavsí a vrátí se do režimu klidu. odeslání sms o narušení rozpojením vstupu IN1 od GND je-li resetátor v klidu (pravideln bliká LED) a dojde k rozpojení svorky IN1 od GND, odešle se první sms uložená ve zprávách k odeslání na první tel. íslo ze seznamu na SIM. Spojením s GND a dalším rozepnutím se odešle sms opt. odeslání sms o narušení uzemnním a rozpojením vstupu IN2 vstup IN2 slouží k hlídání zmny stavu. Každé rozpojení a spojení s GND odesílá sms na pozici 2. nebo 3. tzn. je-li resetátor v klidu (pravideln bliká LED) a dojde ke spojení svorky IN2 a GND, odešle se druhá sms uložená ve zprávách k odeslání na první tel. íslo ze seznamu na SIM. Rozpojením od GND se odešle tetí sms. Stav na IN2 po zapnutí pageru se považuje za výchozí a sms se odesílá až pi jeho zmn. Spolené pro oba vstupy : Na vstupy NIKDY nepipojujte naptí! Dojde k jejich destrukci. Lze odeslat max. 20 sms, potom se odesílání zablokuje až do prozvonní pageru oprávnným íslem ochrana proti nadmrnému vyerpání kreditu vlivem závady na kontaktu apod. Postup nadefinování SMS pro Siemens C35: Pedn vymažte VŠECHNY SMS na SIM kart.. Poté postupujte : Menu Zprávy Napsat zprávu Vyt. Nový text vložte text sms Uložit zprávu Zprávy se na SIM ukládají za sebou 1. zpráva, 2. zpráva a nakonec 3. Nelze peskakovat. udržování kreditu pedplacených karet Neuskuteníme-li z pedplacené karty delší dobu žádný zpoplatnný hovor, íslo se jeví operátorovi jako neaktivní a proto zruší kredit a pozdji i SIM kartu. Jelikož je pager koncipován tak aby pokud možno neprovolal žádný kredit, provádí každý msíc jeden zpoplatnný hovor na íslo uložené ve 12 pozici na SIM kart. Každých 15 hodin a po resetu kontroluje datum a pokud se zmnil msíc, vytoí výše zmínné íslo, vyká nkolik sekund a zavsí. Využíváte-li paušální kartu, na 12. pozici nic neukládejte, volání neprobhne. Jako zpoplatnné íslo je nejlepší využít nkterou placenou službu, nap. pesný as, i programy divadel a kin nebo záznamník. Ovte si ale, zda lze íslo opravdu vytoit z mobilního telefonu. Musí zaínat +420, i kódem Vaší zem.

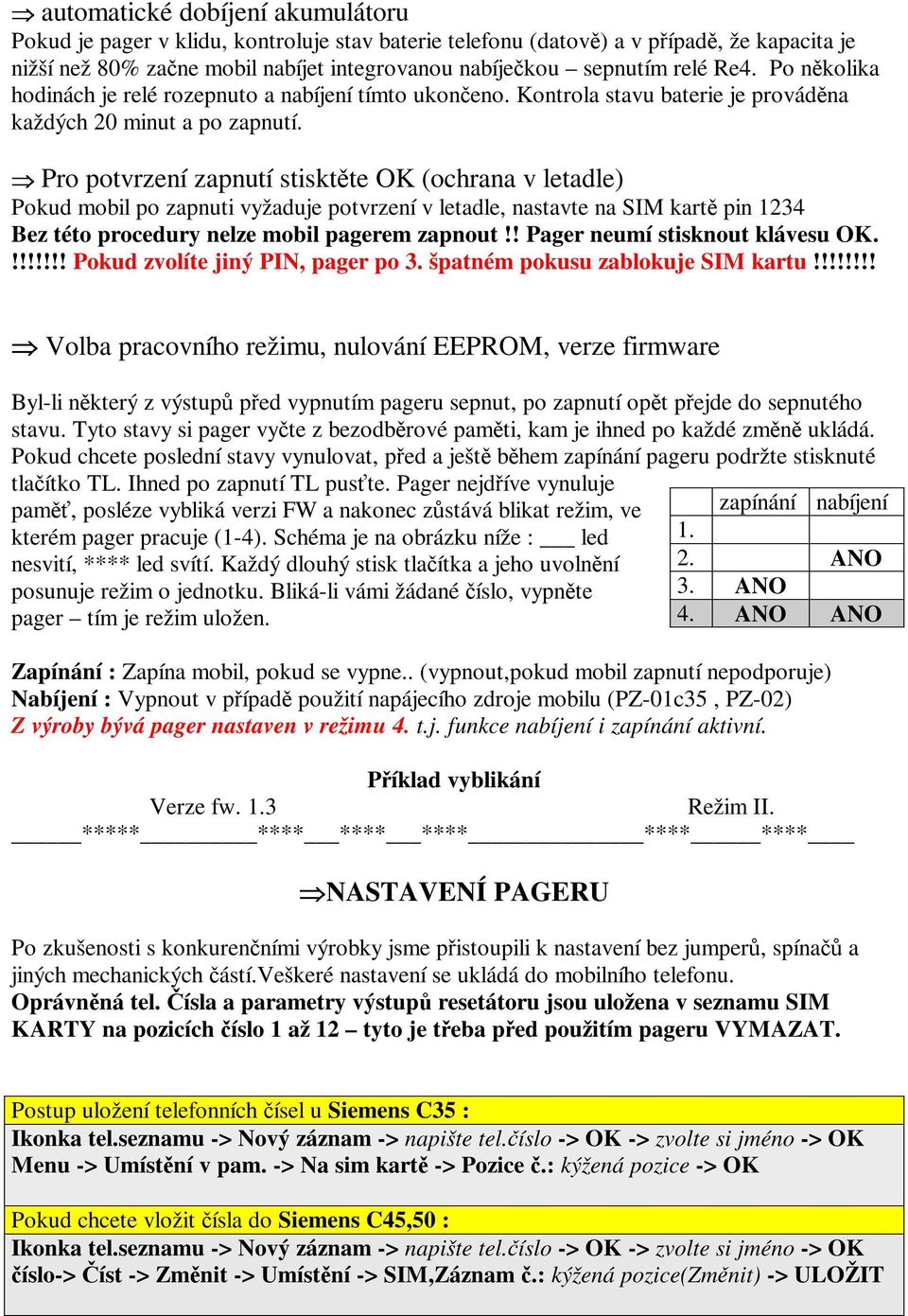

3 automatické dobíjení akumulátoru Pokud je pager v klidu, kontroluje stav baterie telefonu (datov) a v pípad, že kapacita je nižší než 80% zane mobil nabíjet integrovanou nabíjekou sepnutím relé Re4. Po nkolika hodinách je relé rozepnuto a nabíjení tímto ukoneno. Kontrola stavu baterie je provádna každých 20 minut a po zapnutí. Pro potvrzení zapnutí stisktte OK (ochrana v letadle) Pokud mobil po zapnuti vyžaduje potvrzení v letadle, nastavte na SIM kart pin 1234 Bez této procedury nelze mobil pagerem zapnout!! Pager neumí stisknout klávesu OK.!!!!!!! Pokud zvolíte jiný PIN, pager po 3. špatném pokusu zablokuje SIM kartu!!!!!!!! Volba pracovního režimu, nulování EEPROM, verze firmware Byl-li nkterý z výstup ped vypnutím pageru sepnut, po zapnutí opt pejde do sepnutého stavu. Tyto stavy si pager vyte z bezodbrové pamti, kam je ihned po každé zmn ukládá. Pokud chcete poslední stavy vynulovat, ped a ješt bhem zapínání pageru podržte stisknuté tlaítko TL. Ihned po zapnutí TL puste. Pager nejdíve vynuluje pam, posléze vybliká verzi FW a nakonec zstává blikat režim, ve kterém pager pracuje (1-4). Schéma je na obrázku níže : led nesvití, **** led svítí. Každý dlouhý stisk tlaítka a jeho uvolnní posunuje režim o jednotku. Bliká-li vámi žádané íslo, vypnte pager tím je režim uložen. Zapínání : Zapína mobil, pokud se vypne.. (vypnout,pokud mobil zapnutí nepodporuje) Nabíjení : Vypnout v pípad použití napájecího zdroje mobilu (PZ-01c35, PZ-02) Z výroby bývá pager nastaven v režimu 4. t.j. funkce nabíjení i zapínání aktivní. Píklad vyblikání Verze fw. 1.3 Režim II. ***** **** **** **** **** **** NASTAVENÍ PAGERU zapínání nabíjení ANO 3. ANO 4. ANO ANO Po zkušenosti s konkurenními výrobky jsme pistoupili k nastavení bez jumper, spína a jiných mechanických ástí.veškeré nastavení se ukládá do mobilního telefonu. Oprávnná tel. ísla a parametry výstup resetátoru jsou uložena v seznamu SIM KARTY na pozicích íslo 1 až 12 tyto je teba ped použitím pageru VYMAZAT. Postup uložení telefonních ísel u Siemens C35 : Ikonka tel.seznamu -> Nový záznam -> napište tel.íslo -> OK -> zvolte si jméno -> OK Menu -> Umístní v pam. -> Na sim kart -> Pozice.: kýžená pozice -> OK Pokud chcete vložit ísla do Siemens C45,50 : Ikonka tel.seznamu -> Nový záznam -> napište tel.íslo -> OK -> zvolte si jméno -> OK íslo-> íst -> Zmnit -> Umístní -> SIM,Záznam.: kýžená pozice(zmnit) -> ULOŽIT

4 Dležité upozornní : Všechna ísla musíte ukládat v mezinárodním tvaru a se znaménkem + na zaátku. Tzn. Napíklad Konfiguraní íslo na pozici 11 musí také zaínat znaménkem +. Pokud byste tuto zásadu nedodrželi a nkteré tlf. íslo uložili bez znaménka +, pager nebude správn pracovat a vy zbyten hledat píinu, proto nastavujte velice pozorn!!! SIMKARTA telefonní seznam: Tyto pozice na SIM kart je teba vyhradit pro pager a zapsat do nich potebná ísla: Každé íslo zaíná znaménkem + a ukládat se musí do pamti SIM KARTY Pozice 1. tel.seznamu je vyjímená odesílají se na ni varovné sms, jsou-li definovány Pozice : 1-sms, 2,3, ísla oprávnná ovládat Setup nastavení íslo zpoplatnného výstupy pageru volání pro udržení kreditu Pozice 11. Setup pokud neexistuje, pager si po prvním zapnutí vytvoí sám.. Vloží do ní implicitní hodnoty pro funkci resetátor , tzn. Ob relé v režimu impulsním a prodleva 10 sekund. Mžete ji však nastavit i sami. íslice 123 jsou pozice!!! - musíte zadat hodnoty, které nabývají ísel, daných v závorkách 1 [0] relé. I prozvonním sepne na nastavený okamžik [1] relé mní svj stav 2 [0] relé.ii prozvonním sepne na nastavený okamžik [1] relé mní svj stav 3 prodleva v sekundách [0] 1 sekunda, [1-9] prodleva x * 2 sekundy napíklad : [5] = prodleva bude 10 sekund > 5*2=10 Pozice 12. KREDIT zapište pouze pokud chcete využít funkci udržování kreditu Nemusíte obsadit všechny pozice 1-10, ponechejte je poté NEOBSAZENÉ! Položka Setup je povinná. Pokud nezadáte pozici 12, pager nebude provádt zpoplatnná volání. Po každé zmn je teba pager vyresetovat (vypnout a zapnout), aby zmny naetl.

5 Rychlý start, aneb chci zkusit, zda to funguje 1. Vymažte telefonní seznam na SIM kart resetátoru 2. Vložte své telefonní íslo zaínající Smažte všechny SMS a uložte si vlastní (nepovinné), propojte svorky IN1 a GND 4. Zapnte pager... vykejte, dokud rychle nezabliká stavová LED 5. Prozvote krátce mobil pipojený k pageru nesmíte mít skryté íslo 6. relé 1 spíná, pager vám 1x zavolá 7. Prozvote mobil pipojený k pageru dokud se neozve zavšovací tón 8. relé 2 spíná, pager vám 2x po sob zavolá 9. rozpojte svorky IN1 a GND na KX3 resetátor odešle sms podmínka bod. 3!! Píklad zapojení PG-03 KRE 1,2,3 Svorky relé : NC v klidu sepnuto s C C spolený NO v klidu rozepnuto od C KX 3 : rozpojení 2 a 3 odesílá SMS 1 Vstup IN2 2 Vstup IN1 3 GND KX 2 : Kablík k telefonu Zdroj lze zvolit zálohovaný, s proudem alespo 400 ma (funkce i pi výpadku napájení) Výstupní relé jsou dimenzována pro naptí 250VAC a proud 10A. Zaízení JE TEDY SCHOPNO ovládat pímo síové naptí, zdroje, poítae. Vzhledem k tomu, že konstrukce je napájena z 12V zdroj, ale není schválena k použití se síovým naptím (elektrická bezpenost) doporuujeme spínat naptí maximáln 50V. Pipojení vyššího, než bezpeného naptí tak každý iní na své vlastní riziko a výrobce nenese žádnou odpovdnost pi takto vzniklém úrazu elektrickým proudem. Kablík mezi telefonem a deskou pageru je dlouhý cca 20cm. Jeho prodloužení není vzhledem k možnému zavleení rušení do komunikace mezi MT a PG vhodné. Vstupy mají taktéž povahu TTL úrovní, proto není vhodné používat dlouhá vedení z dvodu rušení. Krabika pageru má rozmry : 85x85x27 mm. Jedná se o elektro krabici z neholavého materiálu, uchycení se provádí pomocí oboustranné samolepky a mobilní telefon je pichycen rovnž samolepkou na vrchní kryt krabiky.

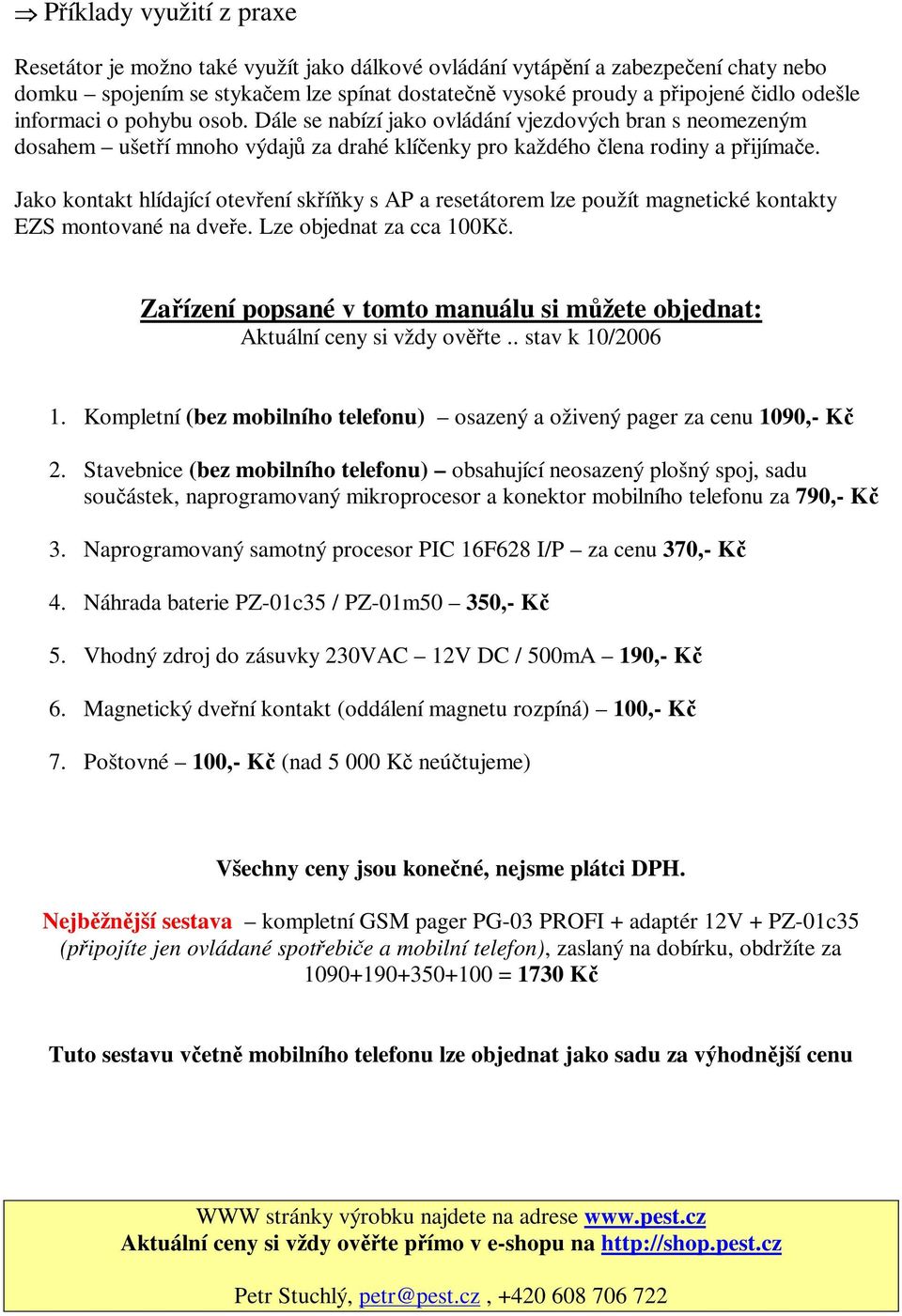

6 Píklady využití z praxe Resetátor je možno také využít jako dálkové ovládání vytápní a zabezpeení chaty nebo domku spojením se stykaem lze spínat dostaten vysoké proudy a pipojené idlo odešle informaci o pohybu osob. Dále se nabízí jako ovládání vjezdových bran s neomezeným dosahem ušetí mnoho výdaj za drahé klíenky pro každého lena rodiny a pijímae. Jako kontakt hlídající otevení skíky s AP a resetátorem lze použít magnetické kontakty EZS montované na dvee. Lze objednat za cca 100K. Zaízení popsané v tomto manuálu si mžete objednat: Aktuální ceny si vždy ovte.. stav k 10/ Kompletní (bez mobilního telefonu) osazený a oživený pager za cenu 1090,- K 2. Stavebnice (bez mobilního telefonu) obsahující neosazený plošný spoj, sadu souástek, naprogramovaný mikroprocesor a konektor mobilního telefonu za 790,- K 3. Naprogramovaný samotný procesor PIC 16F628 I/P za cenu 370,- K 4. Náhrada baterie PZ-01c35 / PZ-01m50 350,- K 5. Vhodný zdroj do zásuvky 230VAC 12V DC / 500mA 190,- K 6. Magnetický dvení kontakt (oddálení magnetu rozpíná) 100,- K 7. Poštovné 100,- K (nad K neútujeme) Všechny ceny jsou konené, nejsme plátci DPH. Nejbžnjší sestava kompletní GSM pager PG-03 PROFI + adaptér 12V + PZ-01c35 (pipojíte jen ovládané spotebie a mobilní telefon), zaslaný na dobírku, obdržíte za = 1730 K Tuto sestavu vetn mobilního telefonu lze objednat jako sadu za výhodnjší cenu WWW stránky výrobku najdete na adrese Aktuální ceny si vždy ovte pímo v e-shopu na Petr Stuchlý, petr@pest.cz,
