Gsm pager PG-MINI Návod k nastavení a používání 2. verze pro firmware PIC 2.4 a DPS 1

Transkript

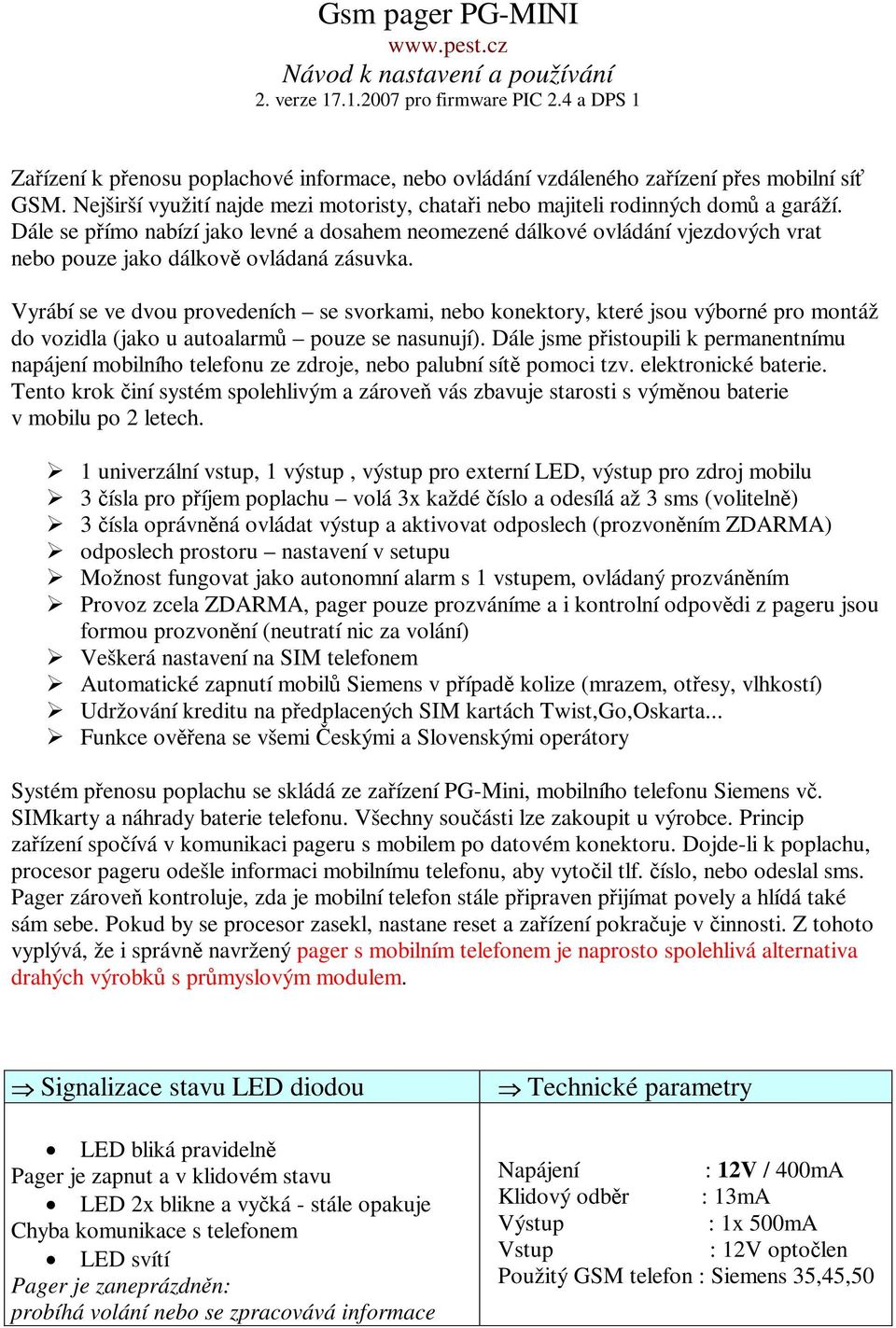

1 Gsm pager PG-MINI Návod k nastavení a používání 2. verze pro firmware PIC 2.4 a DPS 1 Zaízení k penosu poplachové informace, nebo ovládání vzdáleného zaízení pes mobilní sí GSM. Nejširší využití najde mezi motoristy, chatai nebo majiteli rodinných dom a garáží. Dále se pímo nabízí jako levné a dosahem neomezené dálkové ovládání vjezdových vrat nebo pouze jako dálkov ovládaná zásuvka. Vyrábí se ve dvou provedeních se svorkami, nebo konektory, které jsou výborné pro montáž do vozidla (jako u autoalarm pouze se nasunují). Dále jsme pistoupili k permanentnímu napájení mobilního telefonu ze zdroje, nebo palubní sít pomoci tzv. elektronické baterie. Tento krok iní systém spolehlivým a zárove vás zbavuje starosti s výmnou baterie v mobilu po 2 letech. 1 univerzální vstup, 1 výstup, výstup pro externí LED, výstup pro zdroj mobilu 3 ísla pro píjem poplachu volá 3x každé íslo a odesílá až 3 sms (voliteln) 3 ísla oprávnná ovládat výstup a aktivovat odposlech (prozvonním ZDARMA) odposlech prostoru nastavení v setupu Možnost fungovat jako autonomní alarm s 1 vstupem, ovládaný prozvánním Provoz zcela ZDARMA, pager pouze prozváníme a i kontrolní odpovdi z pageru jsou formou prozvonní (neutratí nic za volání) Veškerá nastavení na SIM telefonem Automatické zapnutí mobil Siemens v pípad kolize (mrazem, otesy, vlhkostí) Udržování kreditu na pedplacených SIM kartách Twist,Go,Oskarta... Funkce ovena se všemi eskými a Slovenskými operátory Systém penosu poplachu se skládá ze zaízení PG-Mini, mobilního telefonu Siemens v. SIMkarty a náhrady baterie telefonu. Všechny souásti lze zakoupit u výrobce. Princip zaízení spoívá v komunikaci pageru s mobilem po datovém konektoru. Dojde-li k poplachu, procesor pageru odešle informaci mobilnímu telefonu, aby vytoil tlf. íslo, nebo odeslal sms. Pager zárove kontroluje, zda je mobilní telefon stále pipraven pijímat povely a hlídá také sám sebe. Pokud by se procesor zasekl, nastane reset a zaízení pokrauje v innosti. Z tohoto vyplývá, že i správn navržený pager s mobilním telefonem je naprosto spolehlivá alternativa drahých výrobk s prmyslovým modulem. Signalizace stavu LED diodou LED bliká pravideln Pager je zapnut a v klidovém stavu LED 2x blikne a vyká - stále opakuje Chyba komunikace s telefonem LED svítí Pager je zaneprázdnn: probíhá volání nebo se zpracovává informace Technické parametry Napájení : 12V / 400mA Klidový odbr : 13mA Výstup : 1x 500mA Vstup : 12V optolen Použitý GSM telefon : Siemens 35,45,50

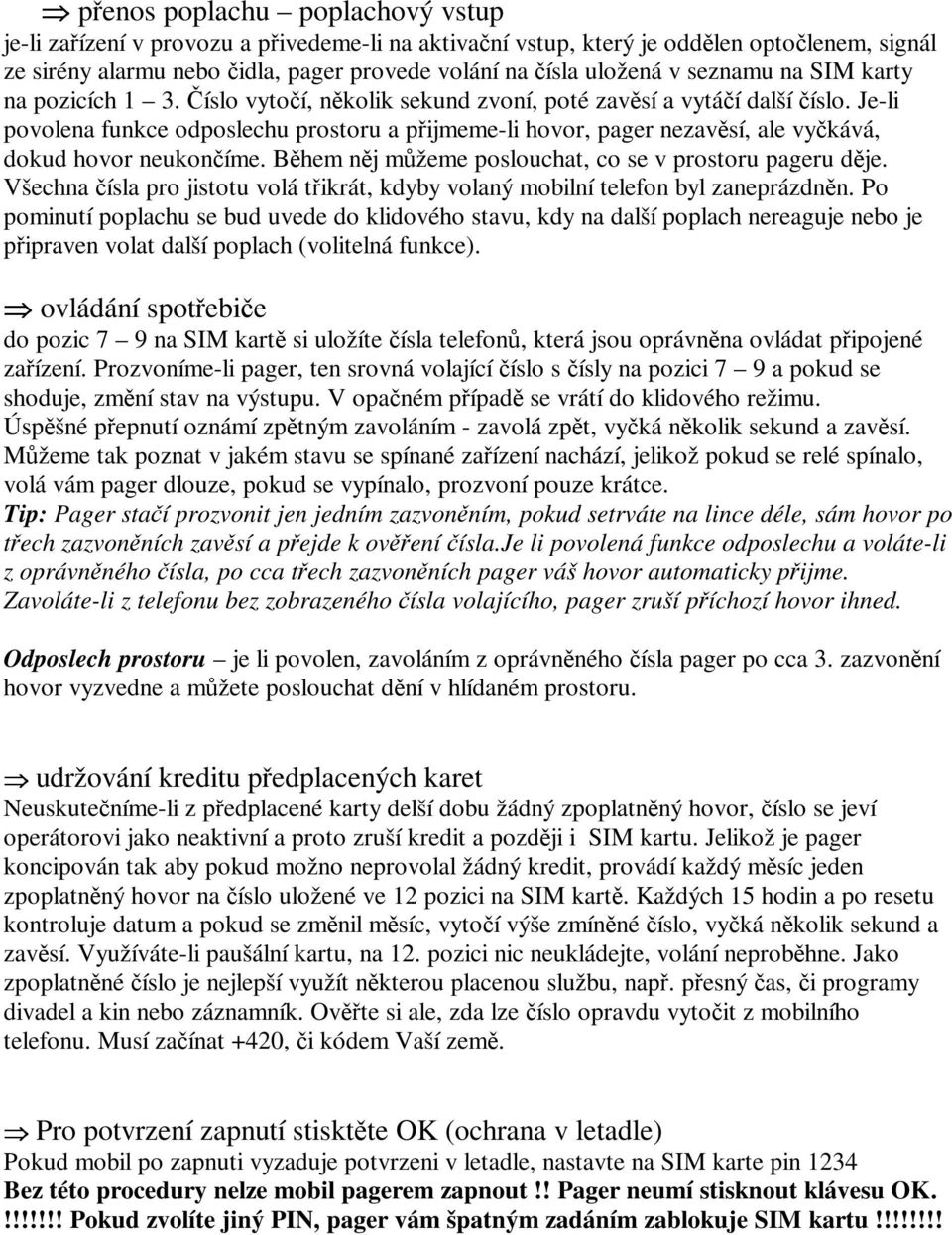

2 penos poplachu poplachový vstup je-li zaízení v provozu a pivedeme-li na aktivaní vstup, který je oddlen optolenem, signál ze sirény alarmu nebo idla, pager provede volání na ísla uložená v seznamu na SIM karty na pozicích 1 3. íslo vytoí, nkolik sekund zvoní, poté zavsí a vytáí další íslo. Je-li povolena funkce odposlechu prostoru a pijmeme-li hovor, pager nezavsí, ale vykává, dokud hovor neukoníme. Bhem nj mžeme poslouchat, co se v prostoru pageru dje. Všechna ísla pro jistotu volá tikrát, kdyby volaný mobilní telefon byl zaneprázdnn. Po pominutí poplachu se bud uvede do klidového stavu, kdy na další poplach nereaguje nebo je pipraven volat další poplach (volitelná funkce). ovládání spotebie do pozic 7 9 na SIM kart si uložíte ísla telefon, která jsou oprávnna ovládat pipojené zaízení. Prozvoníme-li pager, ten srovná volající íslo s ísly na pozici 7 9 a pokud se shoduje, zmní stav na výstupu. V opaném pípad se vrátí do klidového režimu. Úspšné pepnutí oznámí zptným zavoláním - zavolá zpt, vyká nkolik sekund a zavsí. Mžeme tak poznat v jakém stavu se spínané zaízení nachází, jelikož pokud se relé spínalo, volá vám pager dlouze, pokud se vypínalo, prozvoní pouze krátce. Tip: Pager staí prozvonit jen jedním zazvonním, pokud setrváte na lince déle, sám hovor po tech zazvonních zavsí a pejde k ovení ísla.je li povolená funkce odposlechu a voláte-li z oprávnného ísla, po cca tech zazvonních pager váš hovor automaticky pijme. Zavoláte-li z telefonu bez zobrazeného ísla volajícího, pager zruší píchozí hovor ihned. Odposlech prostoru je li povolen, zavoláním z oprávnného ísla pager po cca 3. zazvonní hovor vyzvedne a mžete poslouchat dní v hlídaném prostoru. udržování kreditu pedplacených karet Neuskuteníme-li z pedplacené karty delší dobu žádný zpoplatnný hovor, íslo se jeví operátorovi jako neaktivní a proto zruší kredit a pozdji i SIM kartu. Jelikož je pager koncipován tak aby pokud možno neprovolal žádný kredit, provádí každý msíc jeden zpoplatnný hovor na íslo uložené ve 12 pozici na SIM kart. Každých 15 hodin a po resetu kontroluje datum a pokud se zmnil msíc, vytoí výše zmínné íslo, vyká nkolik sekund a zavsí. Využíváte-li paušální kartu, na 12. pozici nic neukládejte, volání neprobhne. Jako zpoplatnné íslo je nejlepší využít nkterou placenou službu, nap. pesný as, i programy divadel a kin nebo záznamník. Ovte si ale, zda lze íslo opravdu vytoit z mobilního telefonu. Musí zaínat +420, i kódem Vaší zem. Pro potvrzení zapnutí stisktte OK (ochrana v letadle) Pokud mobil po zapnuti vyzaduje potvrzeni v letadle, nastavte na SIM karte pin 1234 Bez této procedury nelze mobil pagerem zapnout!! Pager neumí stisknout klávesu OK.!!!!!!! Pokud zvolíte jiný PIN, pager vám špatným zadáním zablokuje SIM kartu!!!!!!!!

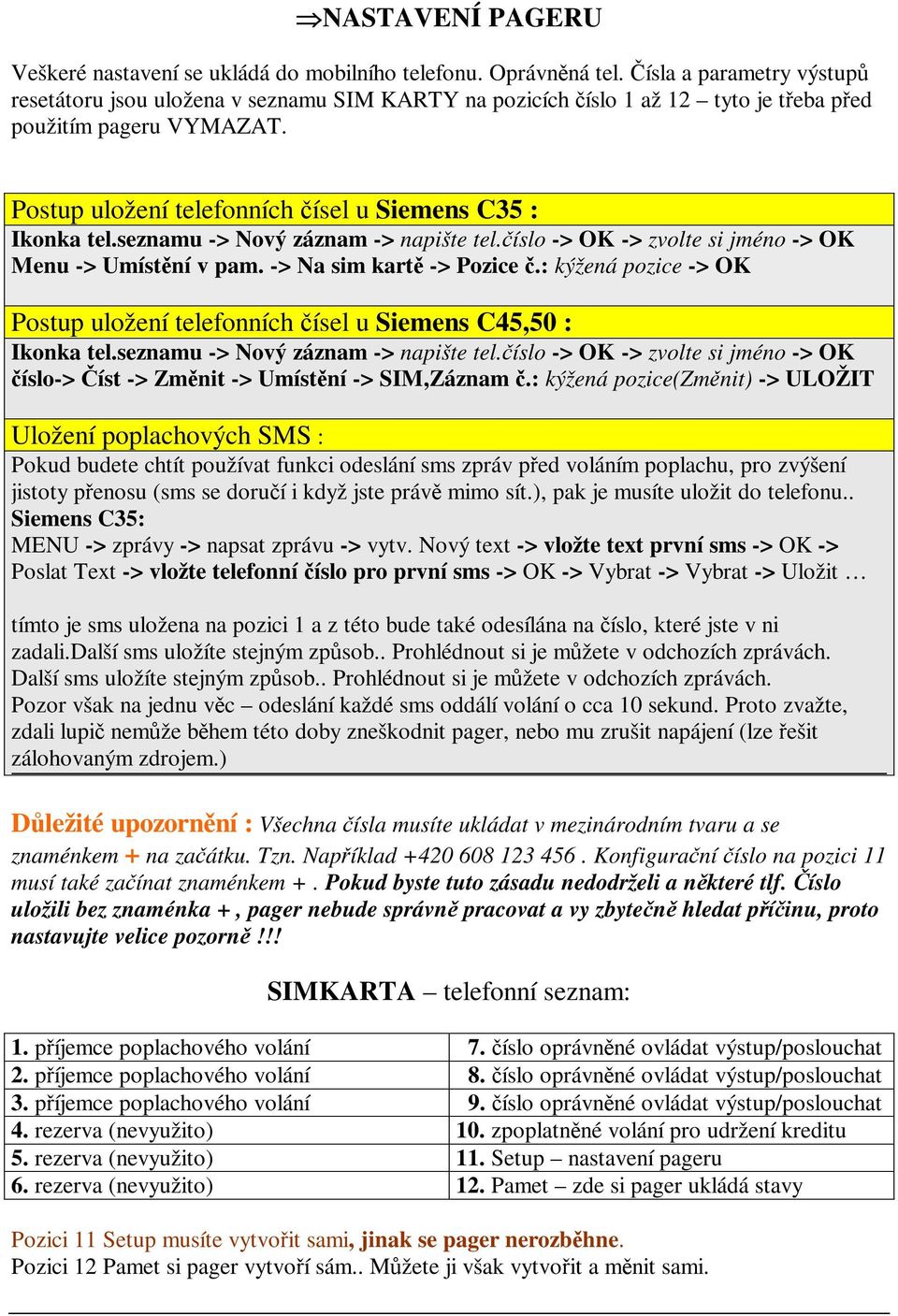

3 NASTAVENÍ PAGERU Veškeré nastavení se ukládá do mobilního telefonu. Oprávnná tel. ísla a parametry výstup resetátoru jsou uložena v seznamu SIM KARTY na pozicích íslo 1 až 12 tyto je teba ped použitím pageru VYMAZAT. Postup uložení telefonních ísel u Siemens C35 : Ikonka tel.seznamu -> Nový záznam -> napište tel.íslo -> OK -> zvolte si jméno -> OK Menu -> Umístní v pam. -> Na sim kart -> Pozice.: kýžená pozice -> OK Postup uložení telefonních ísel u Siemens C45,50 : Ikonka tel.seznamu -> Nový záznam -> napište tel.íslo -> OK -> zvolte si jméno -> OK íslo-> íst -> Zmnit -> Umístní -> SIM,Záznam.: kýžená pozice(zmnit) -> ULOŽIT Uložení poplachových SMS : Pokud budete chtít používat funkci odeslání sms zpráv ped voláním poplachu, pro zvýšení jistoty penosu (sms se doruí i když jste práv mimo sít.), pak je musíte uložit do telefonu.. Siemens C35: MENU -> zprávy -> napsat zprávu -> vytv. Nový text -> vložte text první sms -> OK -> Poslat Text -> vložte telefonní íslo pro první sms -> OK -> Vybrat -> Vybrat -> Uložit tímto je sms uložena na pozici 1 a z této bude také odesílána na íslo, které jste v ni zadali.další sms uložíte stejným zpsob.. Prohlédnout si je mžete v odchozích zprávách. Další sms uložíte stejným zpsob.. Prohlédnout si je mžete v odchozích zprávách. Pozor však na jednu vc odeslání každé sms oddálí volání o cca 10 sekund. Proto zvažte, zdali lupi nemže bhem této doby zneškodnit pager, nebo mu zrušit napájení (lze ešit zálohovaným zdrojem.) Dležité upozornní : Všechna ísla musíte ukládat v mezinárodním tvaru a se znaménkem + na zaátku. Tzn. Napíklad Konfiguraní íslo na pozici 11 musí také zaínat znaménkem +. Pokud byste tuto zásadu nedodrželi a nkteré tlf. íslo uložili bez znaménka +, pager nebude správn pracovat a vy zbyten hledat píinu, proto nastavujte velice pozorn!!! SIMKARTA telefonní seznam: 1. píjemce poplachového volání 7. íslo oprávnné ovládat výstup/poslouchat 2. píjemce poplachového volání 8. íslo oprávnné ovládat výstup/poslouchat 3. píjemce poplachového volání 9. íslo oprávnné ovládat výstup/poslouchat 4. rezerva (nevyužito) 10. zpoplatnné volání pro udržení kreditu 5. rezerva (nevyužito) 11. Setup nastavení pageru 6. rezerva (nevyužito) 12. Pamet zde si pager ukládá stavy Pozici 11 Setup musíte vytvoit sami, jinak se pager nerozbhne. Pozici 12 Pamet si pager vytvoí sám.. Mžete ji však vytvoit a mnit sami.

4 Tyto pozice na SIM kart je teba vyhradit pro pager a zapsat do nich potebná ísla: Každé íslo zaíná znaménkem + a ukládat se musí do pamti SIM KARTY 10. pozice - KREDIT zapište pouze pokud chcete využít funkci udržování kreditu 11. pozice - Setup 1 [0] reaguje okamžit [1-9] alarmové volání se provádí se zpoždním zadaným v sekundách (pipojení k sirén autoalarmu, která se používá i pro indikaci uzamení vozu) 2 [1] reaguje na rozepnutí vstupu [0] reaguje na sepnutí vstupu 3 [1] odešle se sms uložená na pozici 1 4 [1] odešle se sms uložená na pozici 2 5 [1] odešle se sms uložená na pozici 3 6 [0] po obvolání se vrátí zpt do režimu klidu [1] po obvolání je teba prozvonním vynulovat. Bližší popis najdete níže. 7 [0] Odposlech zakázán [1] odposlech pouze voláním na pager [2] odposlech voláním na pager a také možnost vyzvednout poplachové volání a odposlouchávat prostor 8 [0] relé prozvonním mní svj stav [1] relé prozvonním sepne na 1 sekundu 6 Jelikož použití dveního spínae pináší riziko, že lupi za sebou dvee nezave, pager by vám volal do nekonena.. Nastavením 1 v této položce poplach zavolá jen jedno kolo a pak se vstup zablokuje (LED bliká s mrknutím). Krátkým prozvonním tuto blokaci odstraníte (pager zpt nepotvrzuje, LED zane blikat klasicky), dlouhým prozvonním (do zavšení pagerem) mžete ovládat výstup bez ovlivnní zablokovaného vstupu (sepnutí sirény, imobilizaního relé atp., vstup zstává dále zablokován) 12. pozice pam (pager si ji po prvním spuštní vytvoí sám) 1 funkce aktivní, 0 funkce neaktivní... Stav pageru = 0-v klidu, 1- dokonit volání Zde není zapotebí nic nastavovat, pager si do této pozice zapisuje sám, pouze pokud byste chtli ovlivnit chování pageru po spuštní (manuáln vložit msíc, nastavit stav relé atd..) Slouží spíše pro kontrolu, která by pi použití pamti EEPROM nebyla možná, proto jsem se rozhodl pro ukládání nastavení do telefonního seznamu a ne EEPROM v PIC. Všechny nevyužité pozice 1-10 musí být NEOBSAZENÉ! Položka Setup je povinná. Po každé zmn je teba pager vyresetovat (vypnout a zapnout), aby zmny naetl.

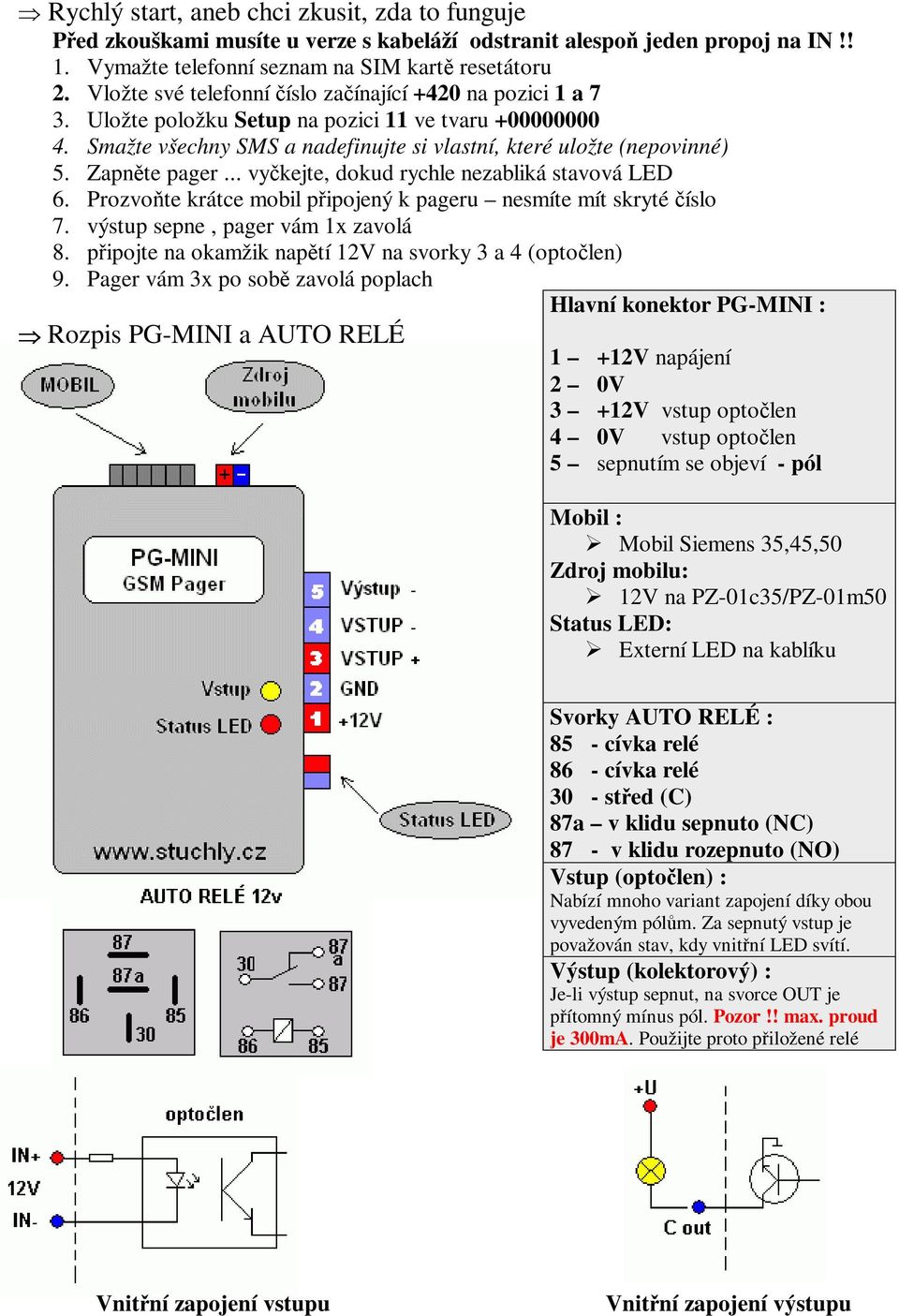

5 Rychlý start, aneb chci zkusit, zda to funguje Ped zkouškami musíte u verze s kabeláží odstranit alespo jeden propoj na IN!! 1. Vymažte telefonní seznam na SIM kart resetátoru 2. Vložte své telefonní íslo zaínající +420 na pozici 1 a 7 3. Uložte položku Setup na pozici 11 ve tvaru Smažte všechny SMS a nadefinujte si vlastní, které uložte (nepovinné) 5. Zapnte pager... vykejte, dokud rychle nezabliká stavová LED 6. Prozvote krátce mobil pipojený k pageru nesmíte mít skryté íslo 7. výstup sepne, pager vám 1x zavolá 8. pipojte na okamžik naptí 12V na svorky 3 a 4 (optolen) 9. Pager vám 3x po sob zavolá poplach Hlavní konektor PG-MINI : Rozpis PG-MINI a AUTO RELÉ 1 +12V napájení 2 0V 3 +12V vstup optolen 4 0V vstup optolen 5 sepnutím se objeví - pól Mobil : Mobil Siemens 35,45,50 Zdroj mobilu: 12V na PZ-01c35/PZ-01m50 Status LED: Externí LED na kablíku Svorky AUTO RELÉ : 85 - cívka relé 86 - cívka relé 30 - sted (C) 87a v klidu sepnuto (NC) 87 - v klidu rozepnuto (NO) Vstup (optolen) : Nabízí mnoho variant zapojení díky obou vyvedeným pólm. Za sepnutý vstup je považován stav, kdy vnitní LED svítí. Výstup (kolektorový) : Je-li výstup sepnut, na svorce OUT je pítomný mínus pól. Pozor!! max. proud je 300mA. Použijte proto piložené relé Vnitní zapojení vstupu Vnitní zapojení výstupu

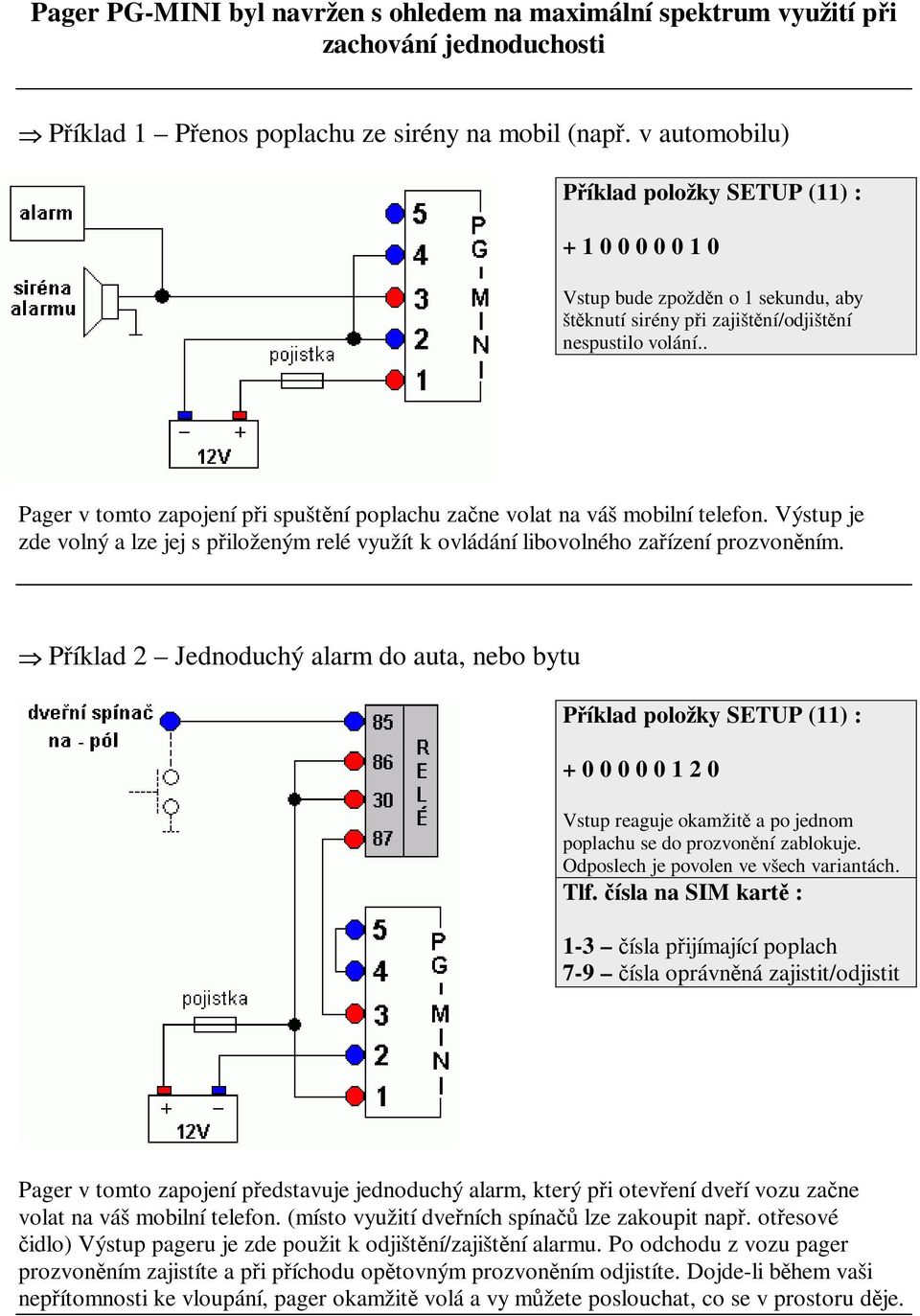

6 Pager PG-MINI byl navržen s ohledem na maximální spektrum využití pi zachování jednoduchosti Píklad 1 Penos poplachu ze sirény na mobil (nap. v automobilu) Píklad položky SETUP (11) : Vstup bude zpoždn o 1 sekundu, aby štknutí sirény pi zajištní/odjištní nespustilo volání.. Pager v tomto zapojení pi spuštní poplachu zane volat na váš mobilní telefon. Výstup je zde volný a lze jej s piloženým relé využít k ovládání libovolného zaízení prozvonním. Píklad 2 Jednoduchý alarm do auta, nebo bytu Píklad položky SETUP (11) : Vstup reaguje okamžit a po jednom poplachu se do prozvonní zablokuje. Odposlech je povolen ve všech variantách. Tlf. ísla na SIM kart : 1-3 ísla pijímající poplach 7-9 ísla oprávnná zajistit/odjistit Pager v tomto zapojení pedstavuje jednoduchý alarm, který pi otevení dveí vozu zane volat na váš mobilní telefon. (místo využití dveních spína lze zakoupit nap. otesové idlo) Výstup pageru je zde použit k odjištní/zajištní alarmu. Po odchodu z vozu pager prozvonním zajistíte a pi píchodu optovným prozvonním odjistíte. Dojde-li bhem vaši nepítomnosti ke vloupání, pager okamžit volá a vy mžete poslouchat, co se v prostoru dje.

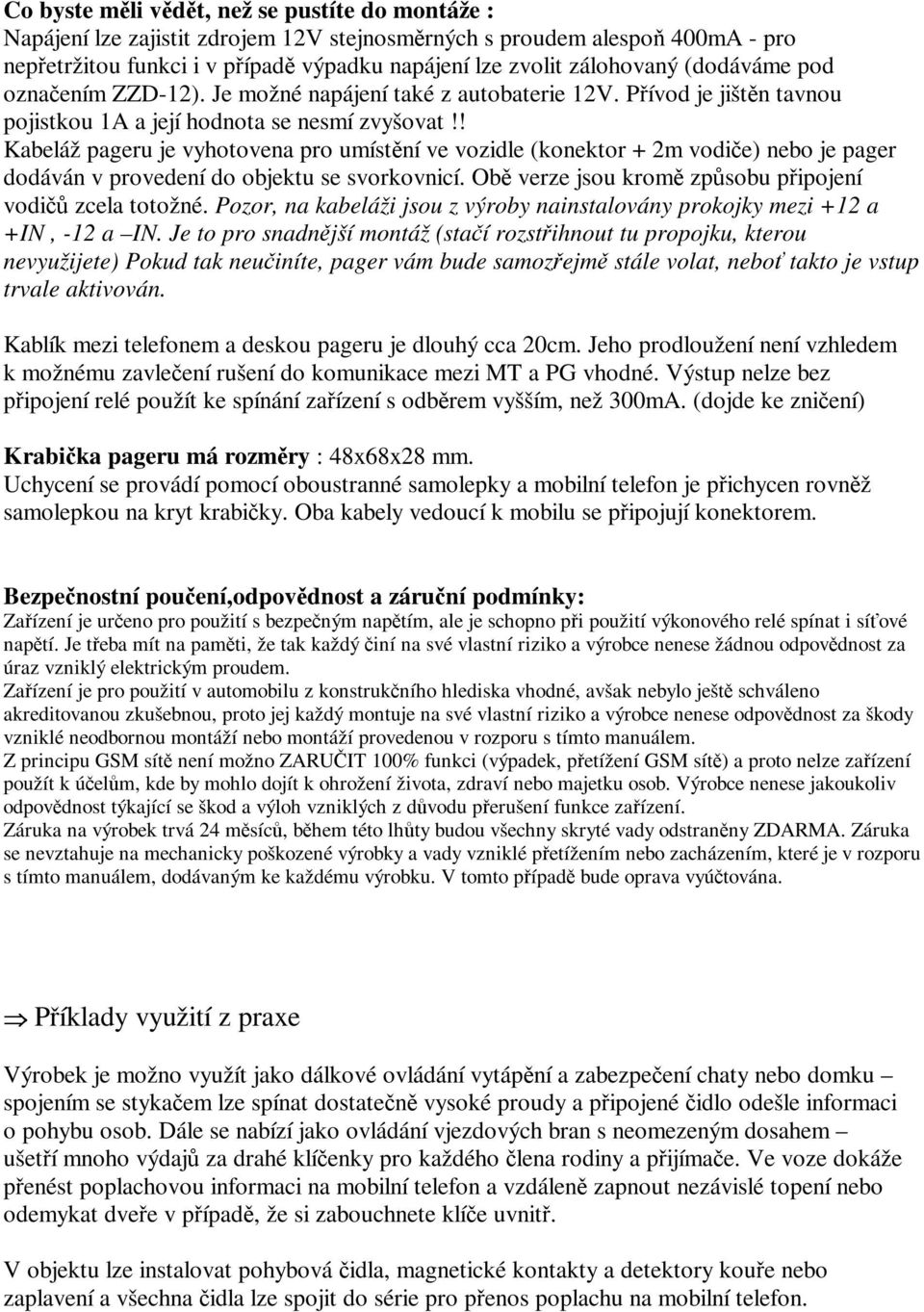

7 Co byste mli vdt, než se pustíte do montáže : Napájení lze zajistit zdrojem 12V stejnosmrných s proudem alespo 400mA - pro nepetržitou funkci i v pípad výpadku napájení lze zvolit zálohovaný (dodáváme pod oznaením ZZD-12). Je možné napájení také z autobaterie 12V. Pívod je jištn tavnou pojistkou 1A a její hodnota se nesmí zvyšovat!! Kabeláž pageru je vyhotovena pro umístní ve vozidle (konektor + 2m vodie) nebo je pager dodáván v provedení do objektu se svorkovnicí. Ob verze jsou krom zpsobu pipojení vodi zcela totožné. Pozor, na kabeláži jsou z výroby nainstalovány prokojky mezi +12 a +IN, -12 a IN. Je to pro snadnjší montáž (staí rozstihnout tu propojku, kterou nevyužijete) Pokud tak neuiníte, pager vám bude samozejm stále volat, nebo takto je vstup trvale aktivován. Kablík mezi telefonem a deskou pageru je dlouhý cca 20cm. Jeho prodloužení není vzhledem k možnému zavleení rušení do komunikace mezi MT a PG vhodné. Výstup nelze bez pipojení relé použít ke spínání zaízení s odbrem vyšším, než 300mA. (dojde ke zniení) Krabika pageru má rozmry : 48x68x28 mm. Uchycení se provádí pomocí oboustranné samolepky a mobilní telefon je pichycen rovnž samolepkou na kryt krabiky. Oba kabely vedoucí k mobilu se pipojují konektorem. Bezpenostní pouení,odpovdnost a záruní podmínky: Zaízení je ureno pro použití s bezpeným naptím, ale je schopno pi použití výkonového relé spínat i síové naptí. Je teba mít na pamti, že tak každý iní na své vlastní riziko a výrobce nenese žádnou odpovdnost za úraz vzniklý elektrickým proudem. Zaízení je pro použití v automobilu z konstrukního hlediska vhodné, avšak nebylo ješt schváleno akreditovanou zkušebnou, proto jej každý montuje na své vlastní riziko a výrobce nenese odpovdnost za škody vzniklé neodbornou montáží nebo montáží provedenou v rozporu s tímto manuálem. Z principu GSM sít není možno ZARUIT 100% funkci (výpadek, petížení GSM sít) a proto nelze zaízení použít k úelm, kde by mohlo dojít k ohrožení života, zdraví nebo majetku osob. Výrobce nenese jakoukoliv odpovdnost týkající se škod a výloh vzniklých z dvodu perušení funkce zaízení. Záruka na výrobek trvá 24 msíc, bhem této lhty budou všechny skryté vady odstranny ZDARMA. Záruka se nevztahuje na mechanicky poškozené výrobky a vady vzniklé petížením nebo zacházením, které je v rozporu s tímto manuálem, dodávaným ke každému výrobku. V tomto pípad bude oprava vyútována. Píklady využití z praxe Výrobek je možno využít jako dálkové ovládání vytápní a zabezpeení chaty nebo domku spojením se stykaem lze spínat dostaten vysoké proudy a pipojené idlo odešle informaci o pohybu osob. Dále se nabízí jako ovládání vjezdových bran s neomezeným dosahem ušetí mnoho výdaj za drahé klíenky pro každého lena rodiny a pijímae. Ve voze dokáže penést poplachovou informaci na mobilní telefon a vzdálen zapnout nezávislé topení nebo odemykat dvee v pípad, že si zabouchnete klíe uvnit. V objektu lze instalovat pohybová idla, magnetické kontakty a detektory koue nebo zaplavení a všechna idla lze spojit do série pro penos poplachu na mobilní telefon.

8 Zaízení popsané v tomto manuálu si mžete objednat: Aktuální ceny si vždy ovte.. stav k 11/ Kompletní (bez mobilního telefonu) osazený a oživený pager za cenu 1190,- K 2. Stavebnice (bez mobilního telefonu) obsahující neosazený plošný spoj, sadu souástek, krabiku, autorelé, kabeláž, naprogramovaný mikroprocesor a konektor mobilního telefonu za 890,- K 3. Naprogramovaný samotný procesor PIC 16F628 I/P za cenu 390,- K 4. Náhrada baterie PZ-01c35 / PZ-01m50 350,- K NUTNÁ!! 5. Vhodný zdroj do zásuvky 230VAC 12V DC / 500mA 190,- K 6. Zálohovaný zdroj 230VAC - 12VDC 500mA ZZD ,- K 7. Magnetický dvení kontakt (oddálením magnetu rozepne) 100,- K 8. Poštovné 100,- K (nad K neútujeme) Všechny ceny jsou konené. Nejbžnjší sestava kompletní GSM pager PG-MINI + adaptér 12V + PZ-01c35 (pipojíte na sirénu nebo idlo a mobilní telefon), zaslaný na dobírku, obdržíte za = 1830 K Tento výrobek vetn mobilního telefonu lze objednat jako sadu za výhodnjší cenu WWW stránky výrobku najdete na adrese Aktuální ceny si vždy ovte pímo v e-shopu na Petr Stuchlý, petr@pest.cz,
