B/ SOUHRNNÁ TECHNICKÁ ZPRÁVA

Transkript

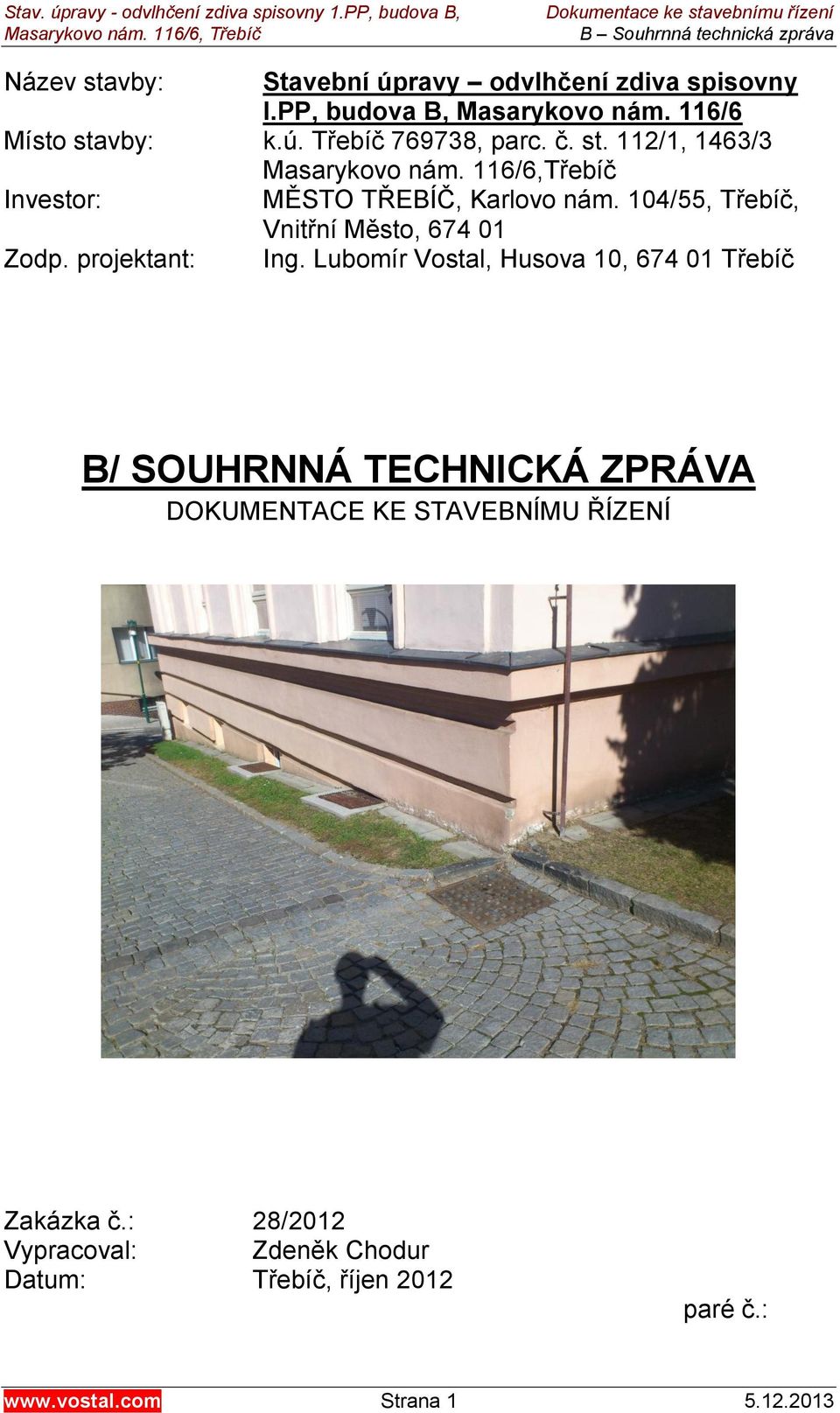

1 Název stavby: Stavební úpravy odvlhčení zdiva spisovny I.PP, budova B, Masarykovo nám. 116/6 Místo stavby: k.ú. Třebíč , parc. č. st. 112/1, 1463/3 Masarykovo nám. 116/6,Třebíč Investor: MĚSTO TŘEBÍČ, Karlovo nám. 104/55, Třebíč, Vnitřní Město, Zodp. projektant: Ing. Lubomír Vostal, Husova 10, Třebíč B/ SOUHRNNÁ TECHNICKÁ ZPRÁVA DOKUMENTACE KE STAVEBNÍMU ŘÍZENÍ Zakázka č.: 28/2012 Vypracoval: Zdeněk Chodur Datum: Třebíč, říjen 2012 paré č.: Strana

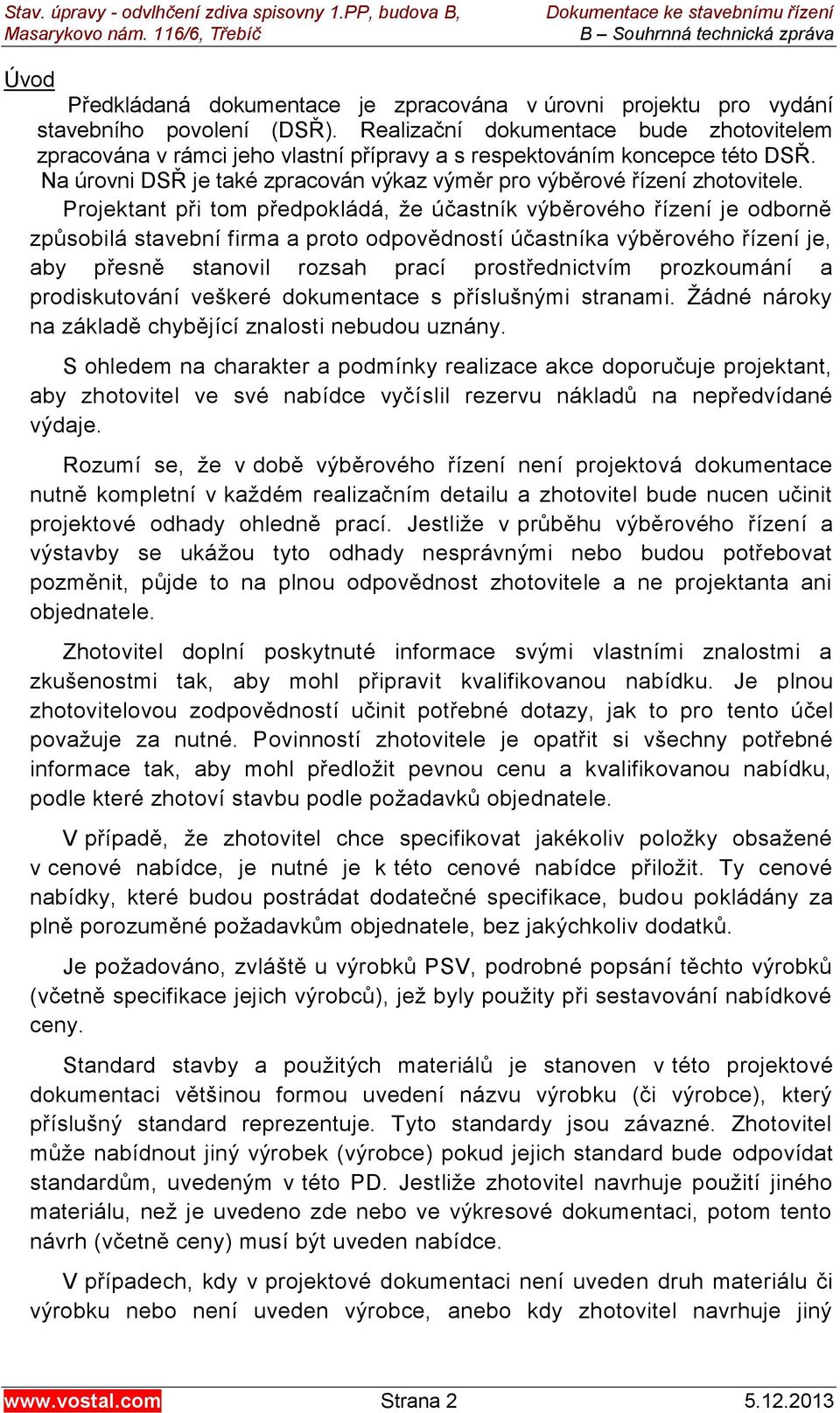

2 Úvod Předkládaná dokumentace je zpracována v úrovni projektu pro vydání stavebního povolení (DSŘ). Realizační dokumentace bude zhotovitelem zpracována v rámci jeho vlastní přípravy a s respektováním koncepce této DSŘ. Na úrovni DSŘ je také zpracován výkaz výměr pro výběrové řízení zhotovitele. Projektant při tom předpokládá, že účastník výběrového řízení je odborně způsobilá stavební firma a proto odpovědností účastníka výběrového řízení je, aby přesně stanovil rozsah prací prostřednictvím prozkoumání a prodiskutování veškeré dokumentace s příslušnými stranami. Žádné nároky na základě chybějící znalosti nebudou uznány. S ohledem na charakter a podmínky realizace akce doporučuje projektant, aby zhotovitel ve své nabídce vyčíslil rezervu nákladů na nepředvídané výdaje. Rozumí se, že v době výběrového řízení není projektová dokumentace nutně kompletní v každém realizačním detailu a zhotovitel bude nucen učinit projektové odhady ohledně prací. Jestliže v průběhu výběrového řízení a výstavby se ukážou tyto odhady nesprávnými nebo budou potřebovat pozměnit, půjde to na plnou odpovědnost zhotovitele a ne projektanta ani objednatele. Zhotovitel doplní poskytnuté informace svými vlastními znalostmi a zkušenostmi tak, aby mohl připravit kvalifikovanou nabídku. Je plnou zhotovitelovou zodpovědností učinit potřebné dotazy, jak to pro tento účel považuje za nutné. Povinností zhotovitele je opatřit si všechny potřebné informace tak, aby mohl předložit pevnou cenu a kvalifikovanou nabídku, podle které zhotoví stavbu podle požadavků objednatele. V případě, že zhotovitel chce specifikovat jakékoliv položky obsažené v cenové nabídce, je nutné je k této cenové nabídce přiložit. Ty cenové nabídky, které budou postrádat dodatečné specifikace, budou pokládány za plně porozuměné požadavkům objednatele, bez jakýchkoliv dodatků. Je požadováno, zvláště u výrobků PSV, podrobné popsání těchto výrobků (včetně specifikace jejich výrobců), jež byly použity při sestavování nabídkové ceny. Standard stavby a použitých materiálů je stanoven v této projektové dokumentaci většinou formou uvedení názvu výrobku (či výrobce), který příslušný standard reprezentuje. Tyto standardy jsou závazné. Zhotovitel může nabídnout jiný výrobek (výrobce) pokud jejich standard bude odpovídat standardům, uvedeným v této PD. Jestliže zhotovitel navrhuje použití jiného materiálu, než je uvedeno zde nebo ve výkresové dokumentaci, potom tento návrh (včetně ceny) musí být uveden nabídce. V případech, kdy v projektové dokumentaci není uveden druh materiálu či výrobku nebo není uveden výrobce, anebo kdy zhotovitel navrhuje jiný Strana

3 rovnocenný výrobek, musí zhotovitel předložit své návrhy s technickým popisem a s cenou ke schválení projektantovi. Závazek zhotovitele je vybudovat dílo kompletní ve všech řemeslných podrobnostech, i kdyby projektová dokumentace pro výběrové řízení cokoliv opomenula. V případě, že dle mínění nabízejícího je tomu tak, musí toto uvést při podání nabídky. Jestliže tak neučiní, předpokládá se, že zahrnul vše nutné pro vybudování díla. Zhotovitel je povinen zajistit, že veškeré materiály používané při výstavbě jsou v souladu s projektovou dokumentací, odpovídajícími českými normami a platnými vyhláškami. Zhotovitel je rovněž povinen zajistit, že všechny importované materiály a zařízení mají platné České certifikáty a že jsou v souladu s relevantními předpisy ČSN a zkušebními požadavky. Projektant na základě pověření objednatelem bude mít svrchovanou pravomoc při řešení všech záležitostí a případných neshod týkajících se kvality materiálu. 1. URBANISTICKÉ, ARCHITEKTONICKÉ A STAVEBNĚ TECHNICKÉ ŘEŠENÍ: a) Zhodnocení staveniště: Účelem stavebních prací je odstranění zdroje vlhkosti, projevující se v IPP objektu, v prostorách využívaných jako prostory spisovny. Srážkové vody vsakující z plochy přilehlé k objektu se shromažďují u suterénních stěn a zasakují do dotčeného zdiva. Hydroizolace, pokud zde historicky byla provedena, je evidentně nefunkční. Situaci zhoršuje s největší pravděpodobností také špatný technický stav dešťových vpustí a přípojek na veřejnou kanalizaci, odvádějící srážkové vody ze střechy administrativního objektu a uvedených přilehlých ploch. Staveniště, na kterém budou probíhat stavební práce, se nachází ve svažitém terénu. Objekt se nachází ve stávající uliční zástavbě. V místě staveniště se nachází veškerá technická i dopravní infrastruktura. b) Urbanistické a architektonické řešení stavby, popřípadě pozemků s ní souvisejících: Jedná se o administrativní podsklepený objekt se třemi nadzemními podlažími a půdním prostorem. Stavební úpravy objektu se týkají pouze sanace suterénních pozemních stěn spisovny, ve které budou zrušena sklepní okna s anglickými dvorky a zazděny okenní otvory. Místo původních okenních otvorů zůstanou pouze plasticky upravené zapuštěné niky. Ponechání anglických dvorků, respektive jejich nové zřizování by neumožnilo provést řádně hydroizolace zdiva IPP a ohrozilo by tak splnění účelu stavebních úprav. Výměna vzduchu v předmětném prostoru v souladu s hygienickými požadavky, tj 0,5 objemu mostnosti/hod, bude zajištěna pomocí axiálního ventilátoru a přisávacího otvoru v místě zazděných oken. Rozsáhlejší výměna je nežádoucí s ohledem na tepelné ztráty a zejména potom na potřebu postupného vysychání zdiva suterénu po provedených opatřeních společně s činností již dříve instalované sušičky interiérového vzduchu. Export vodních par ze Strana

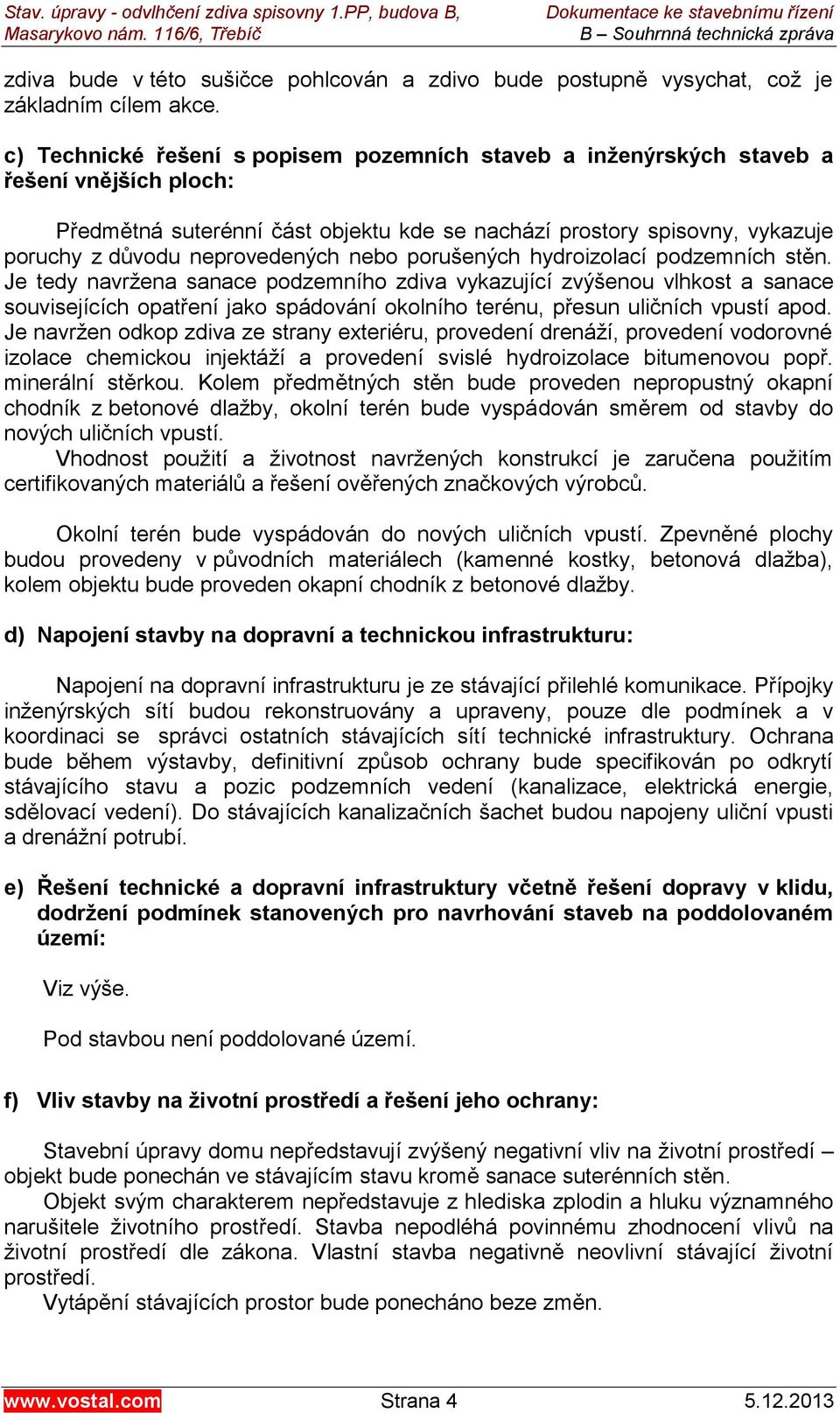

4 zdiva bude v této sušičce pohlcován a zdivo bude postupně vysychat, což je základním cílem akce. c) Technické řešení s popisem pozemních staveb a inženýrských staveb a řešení vnějších ploch: Předmětná suterénní část objektu kde se nachází prostory spisovny, vykazuje poruchy z důvodu neprovedených nebo porušených hydroizolací podzemních stěn. Je tedy navržena sanace podzemního zdiva vykazující zvýšenou vlhkost a sanace souvisejících opatření jako spádování okolního terénu, přesun uličních vpustí apod. Je navržen odkop zdiva ze strany exteriéru, provedení drenáží, provedení vodorovné izolace chemickou injektáží a provedení svislé hydroizolace bitumenovou popř. minerální stěrkou. Kolem předmětných stěn bude proveden nepropustný okapní chodník z betonové dlažby, okolní terén bude vyspádován směrem od stavby do nových uličních vpustí. Vhodnost použití a životnost navržených konstrukcí je zaručena použitím certifikovaných materiálů a řešení ověřených značkových výrobců. Okolní terén bude vyspádován do nových uličních vpustí. Zpevněné plochy budou provedeny v původních materiálech (kamenné kostky, betonová dlažba), kolem objektu bude proveden okapní chodník z betonové dlažby. d) Napojení stavby na dopravní a technickou infrastrukturu: Napojení na dopravní infrastrukturu je ze stávající přilehlé komunikace. Přípojky inženýrských sítí budou rekonstruovány a upraveny, pouze dle podmínek a v koordinaci se správci ostatních stávajících sítí technické infrastruktury. Ochrana bude během výstavby, definitivní způsob ochrany bude specifikován po odkrytí stávajícího stavu a pozic podzemních vedení (kanalizace, elektrická energie, sdělovací vedení). Do stávajících kanalizačních šachet budou napojeny uliční vpusti a drenážní potrubí. e) Řešení technické a dopravní infrastruktury včetně řešení dopravy v klidu, dodržení podmínek stanovených pro navrhování staveb na poddolovaném území: Viz výše. Pod stavbou není poddolované území. f) Vliv stavby na životní prostředí a řešení jeho ochrany: Stavební úpravy domu nepředstavují zvýšený negativní vliv na životní prostředí objekt bude ponechán ve stávajícím stavu kromě sanace suterénních stěn. Objekt svým charakterem nepředstavuje z hlediska zplodin a hluku významného narušitele životního prostředí. Stavba nepodléhá povinnému zhodnocení vlivů na životní prostředí dle zákona. Vlastní stavba negativně neovlivní stávající životní prostředí. Vytápění stávajících prostor bude ponecháno beze změn. Strana

5 Budou rekonstruovány uliční vpusti, napojení bude provedeno obdobným způsobem do stávajících šachet veřejné kanalizace. g) Řešení bezbariérového užívání navazujících veřejně přístupných ploch a komunikací: - není předmětem této dokumentace. h) Průzkumy a měření, jejich vyhodnocení a začlenění jejich výsledků do projektové dokumentace: Na pozemku nebyl proveden žádný IG průzkum, v rámci rozsahu stavebních úprav by byl bezpředmětný. Průzkumy stavu stávajícího zdiva a měření vlhkosti budou provedeny po odhalení konstrukcí, na základě kterých budou upřesněny konkrétní sanační opatření a materiály. i) Údaje o podkladech pro vytyčení stavby, geodetický referenční polohový a výškový systém: Půdorys i objem objektu bude ponechán stávající. j) Členění stavby na jednotlivé stavební a inženýrské objekty a technologické provozní soubory: Vzhledem jednoduchosti - jednoznačnosti objektu, stávajícím přípojkám IS není stavební záměr členěn na stavební objekty. k) Vliv stavby na okolní pozemky a stavby, ochrana okolí stavby před negativními účinky provádění stavby a po dokončení, resp. jejich minimalizace: Stavební úpravy nebudou mít významný negativní vliv na okolní budovy, svou stavbou ani užíváním nenaruší provoz okolních budov. Budova je ve stávající zástavbě Aby nedocházelo v době výstavby ke zhoršení životního prostředí v místě stavby a okolních pozemků, musí dodavatel respektovat hygienické normy pro výstavbu, především pak nepřekročení norem hlučnosti a prašnosti. Při výjezdu na sousední komunikace budou auta, zvláště v dobách dešťům čištěna. l) způsob zajištění ochrany zdraví a bezpečnosti pracovníků, pokud není uveden v části F: Je uveden v části F. 2. MECHANICKÁ ODOLNOST A STABILITA Stavba je navržena tak, aby zatížení na ni působící v průběhu výstavby a užívání nemělo za následek zřícení stavby nebo její části, větší stupeň Strana

6 nepřípustného přetvoření, poškození jiných částí stavby nebo technických zařízení nebo instalovaného vybavení v důsledku většího přetvoření nosné konstrukce. a) zřícení stavby nebo její části: stavba je zabezpečena proti tomuto vlivu b) větší stupeň nepřípustného přetvoření: stavba je zabezpečena proti tomuto vlivu c) poškození jiných částí stavby nebo technických zařízení anebo instalovaného vybavení v důsledku většího přetvoření nosné konstrukce: stavba je zabezpečena proti tomuto vlivu d) poškození v případě, kdy je rozsah neúměrný původní příčině: stavba je zabezpečena proti tomuto vlivu 3. POŽÁRNÍ BEZPEČNOST - zachování nosnosti a stability konstrukce po určitou dobu - omezení rozvoje a šíření ohně a kouře vestavbě - omezení šíření požáru na sousední stavbu - řešení evakuace osob a zvířat - umožnění bezpečného přístupu zásahu jednotek požární ochrany V návaznosti na výše uvedené body stavební úpravy nemění stávající poměry a ochranné vzdálenosti požárně nebezpečného prostoru v lokalitě. 4. HYGIENA, OCHRANA ZDRAVÍ A ŽIVOTNÍHO PROSTŘEDÍ Je zaručena v projektu při dodržení obecných zásad, platných norem a vyhlášek stanovených pro tento typ objektu. Ostatní zásady ochrany zdraví a životního prostředí jsou popsány v bodech výše, stavební úpravy domu nenaruší hygienu a nebude mít žádný významný negativní dopad na ochranu zdraví či životní prostředí. 5. BEZPEČNOST PŘI UŽÍVÁNÍ Je zaručena v projektu při dodržení obecných zásad, platných norem a vyhlášek stanovených pro tento typ objektu. V rámci stavby je zajištěna bezpečnost tím, že konstrukce budou navrhovány v souladu s platnými předpisy. Bude respektován zejména vyhláška č. 137/98 Sb. a ČSN a Stavební úpravy nevyžadují žádné zvláštní stavební úpravy zajišťující bezpečné užívání. 6. OCHRANA PROTI HLUKU Veškeré poměry zůstanou stávající - není předmětem řešení této dokumentace. 7. ÚSPORA ENERGIE A OCHRANA TEPLA Strana

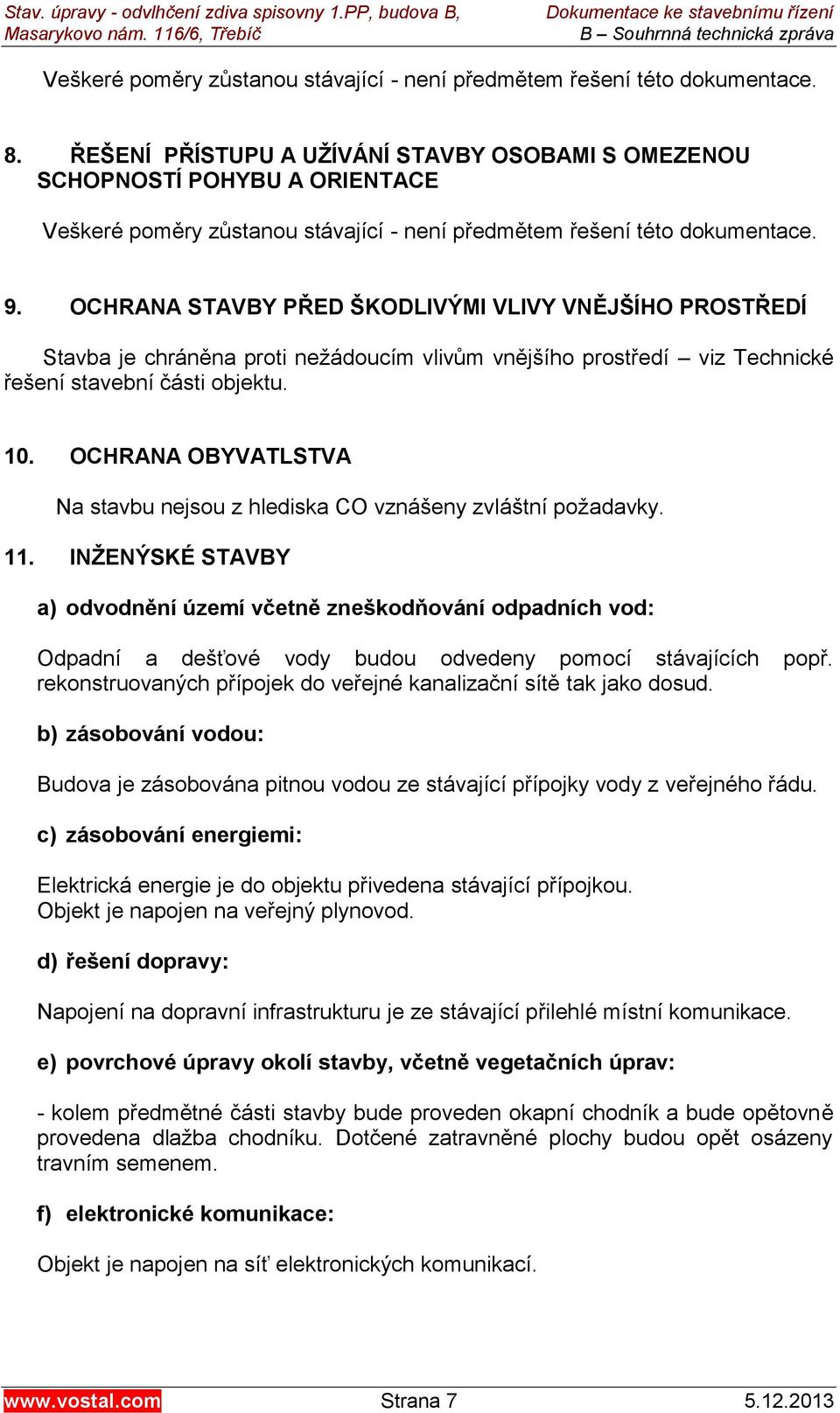

7 Veškeré poměry zůstanou stávající - není předmětem řešení této dokumentace. 8. ŘEŠENÍ PŘÍSTUPU A UŽÍVÁNÍ STAVBY OSOBAMI S OMEZENOU SCHOPNOSTÍ POHYBU A ORIENTACE Veškeré poměry zůstanou stávající - není předmětem řešení této dokumentace. 9. OCHRANA STAVBY PŘED ŠKODLIVÝMI VLIVY VNĚJŠÍHO PROSTŘEDÍ Stavba je chráněna proti nežádoucím vlivům vnějšího prostředí viz Technické řešení stavební části objektu. 10. OCHRANA OBYVATLSTVA Na stavbu nejsou z hlediska CO vznášeny zvláštní požadavky. 11. INŽENÝSKÉ STAVBY a) odvodnění území včetně zneškodňování odpadních vod: Odpadní a dešťové vody budou odvedeny pomocí stávajících popř. rekonstruovaných přípojek do veřejné kanalizační sítě tak jako dosud. b) zásobování vodou: Budova je zásobována pitnou vodou ze stávající přípojky vody z veřejného řádu. c) zásobování energiemi: Elektrická energie je do objektu přivedena stávající přípojkou. Objekt je napojen na veřejný plynovod. d) řešení dopravy: Napojení na dopravní infrastrukturu je ze stávající přilehlé místní komunikace. e) povrchové úpravy okolí stavby, včetně vegetačních úprav: - kolem předmětné části stavby bude proveden okapní chodník a bude opětovně provedena dlažba chodníku. Dotčené zatravněné plochy budou opět osázeny travním semenem. f) elektronické komunikace: Objekt je napojen na síť elektronických komunikací. Strana

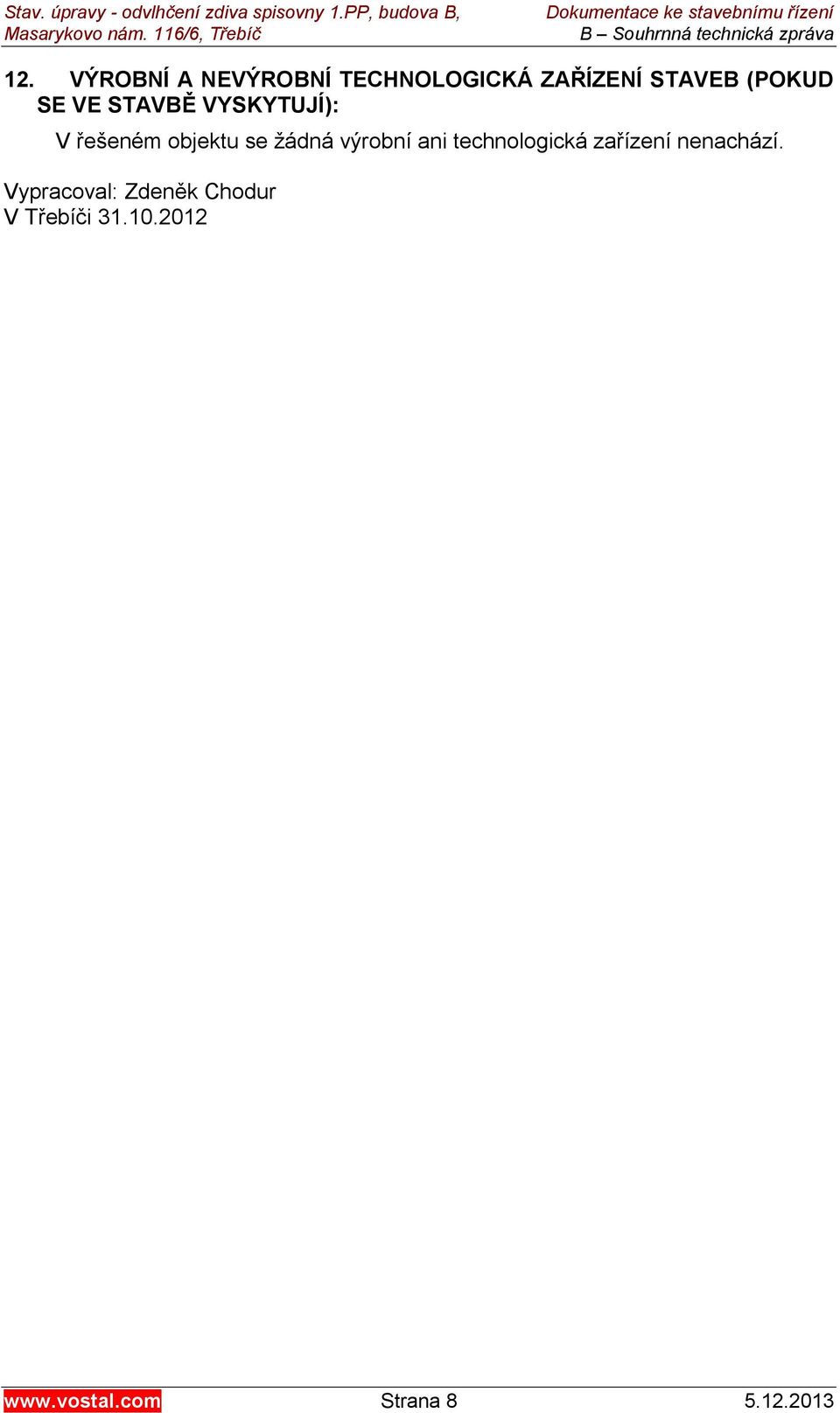

8 12. VÝROBNÍ A NEVÝROBNÍ TECHNOLOGICKÁ ZAŘÍZENÍ STAVEB (POKUD SE VE STAVBĚ VYSKYTUJÍ): V řešeném objektu se žádná výrobní ani technologická zařízení nenachází. Vypracoval: Zdeněk Chodur V Třebíči Strana
