24V autoalarm s integrovaným pagerem a dálkovým startem motoru MAGICAR M680F. uživatelský manuál

Transkript

1 24V autoalarm s integrovaným pagerem a dálkovým startem motoru MAGICAR M680F uživatelský manuál

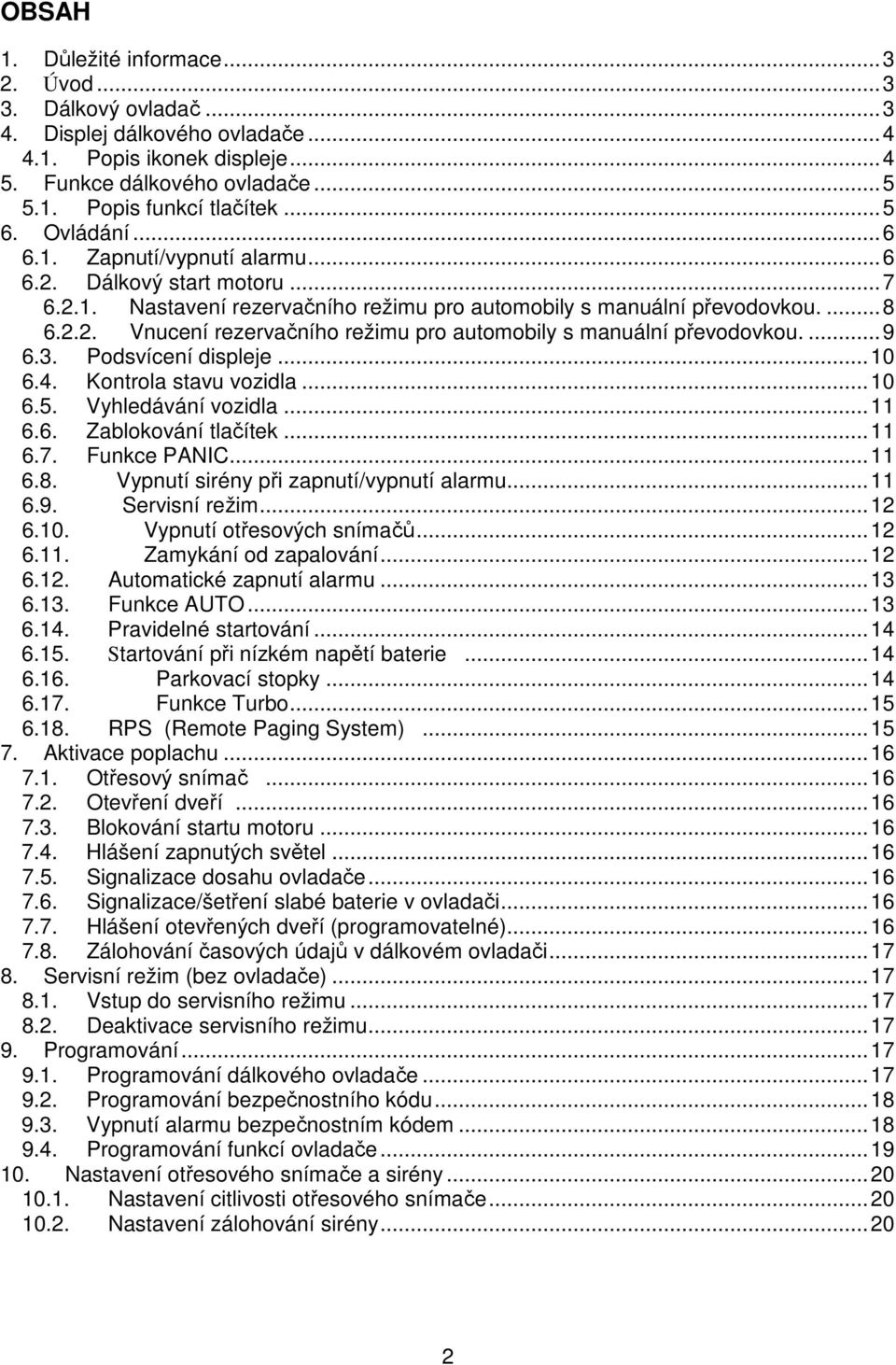

2 OBSAH 1. Důležité informace Úvod Dálkový ovladač Displej dálkového ovladače Popis ikonek displeje Funkce dálkového ovladače Popis funkcí tlačítek Ovládání Zapnutí/vypnutí alarmu Dálkový start motoru Nastavení rezervačního režimu pro automobily s manuální převodovkou Vnucení rezervačního režimu pro automobily s manuální převodovkou Podsvícení displeje Kontrola stavu vozidla Vyhledávání vozidla Zablokování tlačítek Funkce PANIC Vypnutí sirény při zapnutí/vypnutí alarmu Servisní režim Vypnutí otřesových snímačů Zamykání od zapalování Automatické zapnutí alarmu Funkce AUTO Pravidelné startování Startování při nízkém napětí baterie Parkovací stopky Funkce Turbo RPS (Remote Paging System) Aktivace poplachu Otřesový snímač Otevření dveří Blokování startu motoru Hlášení zapnutých světel Signalizace dosahu ovladače Signalizace/šetření slabé baterie v ovladači Hlášení otevřených dveří (programovatelné) Zálohování časových údajů v dálkovém ovladači Servisní režim (bez ovladače) Vstup do servisního režimu Deaktivace servisního režimu Programování Programování dálkového ovladače Programování bezpečnostního kódu Vypnutí alarmu bezpečnostním kódem Programování funkcí ovladače Nastavení otřesového snímače a sirény Nastavení citlivosti otřesového snímače Nastavení zálohování sirény

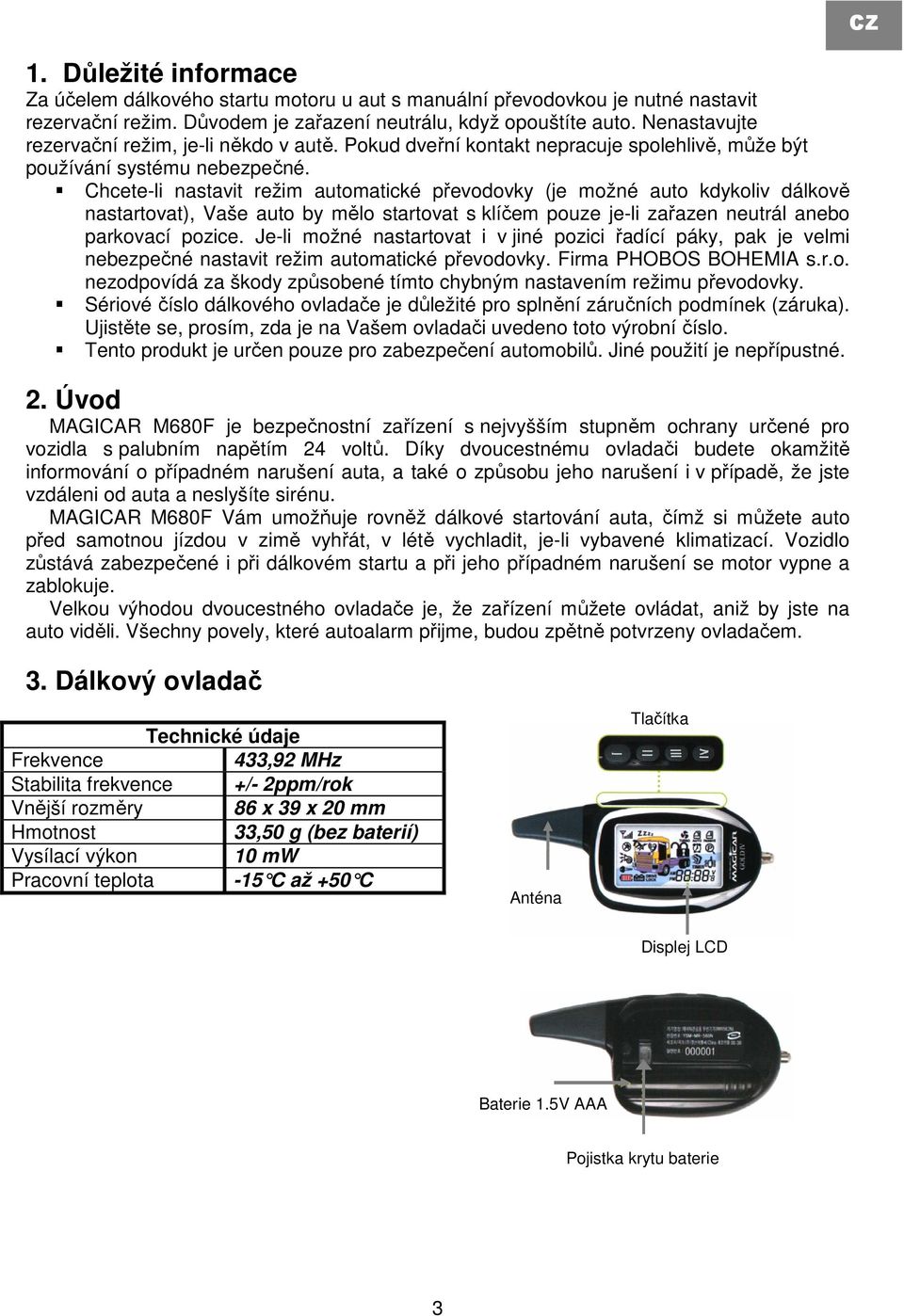

3 1. Důležité informace Za účelem dálkového startu motoru u aut s manuální převodovkou je nutné nastavit rezervační režim. Důvodem je zařazení neutrálu, když opouštíte auto. Nenastavujte rezervační režim, je-li někdo v autě. Pokud dveřní kontakt nepracuje spolehlivě, může být používání systému nebezpečné. Chcete-li nastavit režim automatické převodovky (je možné auto kdykoliv dálkově nastartovat), Vaše auto by mělo startovat s klíčem pouze je-li zařazen neutrál anebo parkovací pozice. Je-li možné nastartovat i v jiné pozici řadící páky, pak je velmi nebezpečné nastavit režim automatické převodovky. Firma PHOBOS BOHEMIA s.r.o. nezodpovídá za škody způsobené tímto chybným nastavením režimu převodovky. Sériové číslo dálkového ovladače je důležité pro splnění záručních podmínek (záruka). Ujistěte se, prosím, zda je na Vašem ovladači uvedeno toto výrobní číslo. Tento produkt je určen pouze pro zabezpečení automobilů. Jiné použití je nepřípustné. 2. Úvod MAGICAR M680F je bezpečnostní zařízení s nejvyšším stupněm ochrany určené pro vozidla s palubním napětím 24 voltů. Díky dvoucestnému ovladači budete okamžitě informování o případném narušení auta, a také o způsobu jeho narušení i v případě, že jste vzdáleni od auta a neslyšíte sirénu. MAGICAR M680F Vám umožňuje rovněž dálkové startování auta, čímž si můžete auto před samotnou jízdou v zimě vyhřát, v létě vychladit, je-li vybavené klimatizací. Vozidlo zůstává zabezpečené i při dálkovém startu a při jeho případném narušení se motor vypne a zablokuje. Velkou výhodou dvoucestného ovladače je, že zařízení můžete ovládat, aniž by jste na auto viděli. Všechny povely, které autoalarm přijme, budou zpětně potvrzeny ovladačem. 3. Dálkový ovladač CZ Technické údaje Frekvence 433,92 MHz Stabilita frekvence +/- 2ppm/rok Vnější rozměry 86 x 39 x 20 mm Hmotnost 33,50 g (bez baterií) Vysílací výkon 10 mw Pracovní teplota -15 C až +50 C Anténa Tlačítka Displej LCD Baterie 1.5V AAA Pojistka krytu baterie 3

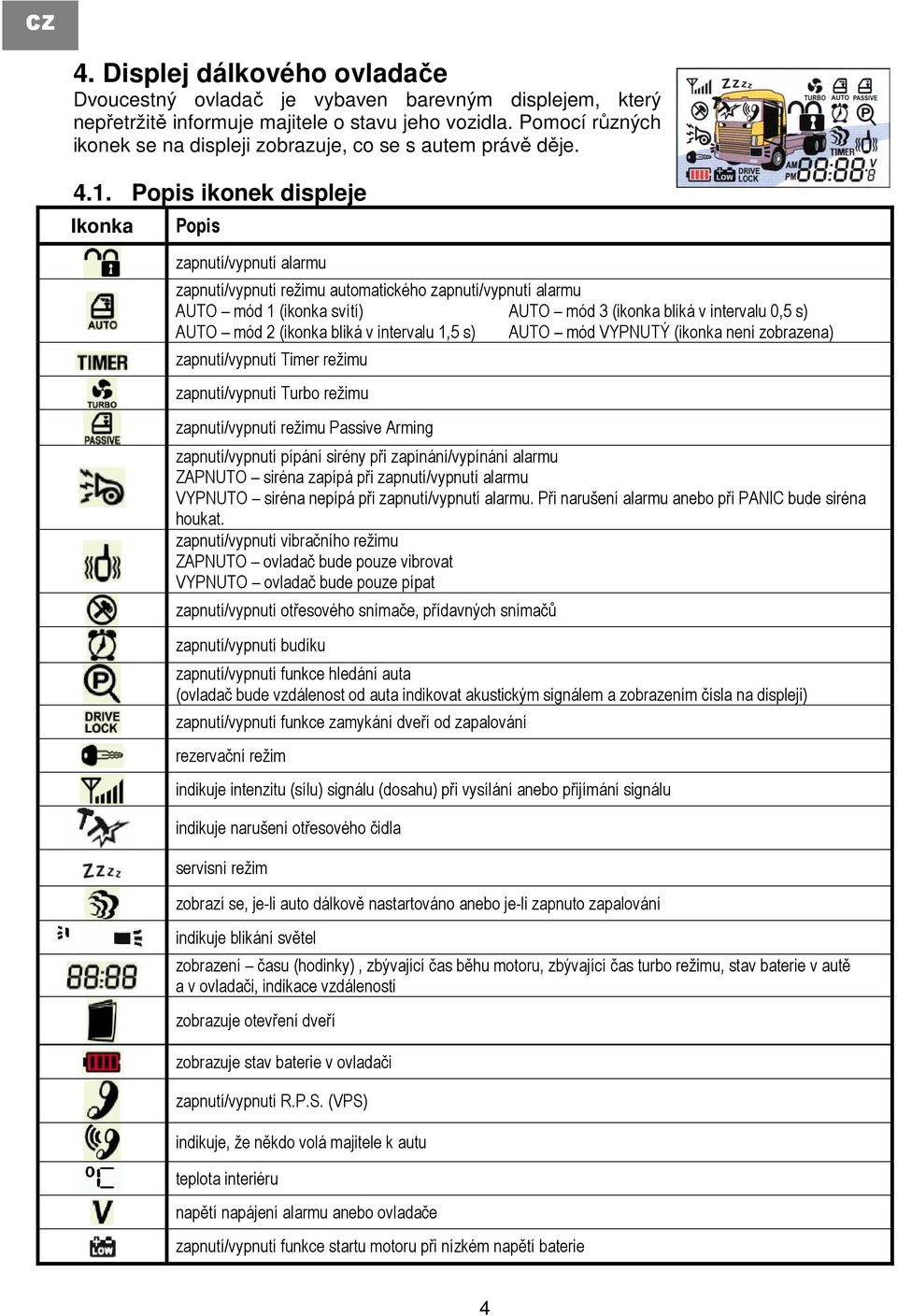

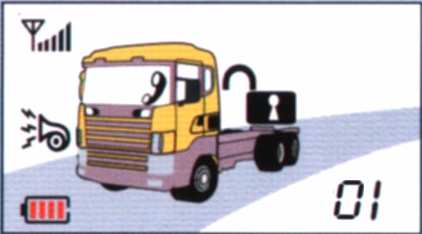

4 4. Displej dálkového ovladače Dvoucestný ovladač je vybaven barevným displejem, který nepřetržitě informuje majitele o stavu jeho vozidla. Pomocí různých ikonek se na displeji zobrazuje, co se s autem právě děje Popis ikonek displeje Ikonka Popis zapnutí/vypnutí alarmu zapnutí/vypnutí režimu automatického zapnutí/vypnutí alarmu AUTO mód 1 (ikonka svítí) AUTO mód 3 (ikonka bliká v intervalu 0,5 s) AUTO mód 2 (ikonka bliká v intervalu 1,5 s) AUTO mód VYPNUTÝ (ikonka není zobrazena) zapnutí/vypnutí Timer režimu zapnutí/vypnutí Turbo režimu zapnutí/vypnutí režimu Passive Arming zapnutí/vypnutí pípání sirény při zapínání/vypínání alarmu ZAPNUTO siréna zapípá při zapnutí/vypnutí alarmu VYPNUTO siréna nepípá při zapnutí/vypnutí alarmu. Při narušení alarmu anebo při PANIC bude siréna houkat. zapnutí/vypnutí vibračního režimu ZAPNUTO ovladač bude pouze vibrovat VYPNUTO ovladač bude pouze pípat zapnutí/vypnutí otřesového snímače, přídavných snímačů zapnutí/vypnutí budíku zapnutí/vypnutí funkce hledání auta (ovladač bude vzdálenost od auta indikovat akustickým signálem a zobrazením čísla na displeji) zapnutí/vypnutí funkce zamykání dveří od zapalování rezervační režim indikuje intenzitu (sílu) signálu (dosahu) při vysílání anebo přijímání signálu indikuje narušení otřesového čidla servisní režim zobrazí se, je-li auto dálkově nastartováno anebo je-li zapnuto zapalování indikuje blikání světel zobrazení času (hodinky), zbývající čas běhu motoru, zbývající čas turbo režimu, stav baterie v autě a v ovladači, indikace vzdálenosti zobrazuje otevření dveří zobrazuje stav baterie v ovladači zapnutí/vypnutí R.P.S. (VPS) indikuje, že někdo volá majitele k autu teplota interiéru napětí napájení alarmu anebo ovladače zapnutí/vypnutí funkce startu motoru při nízkém napětí baterie 4

5 5. Funkce dálkového ovladače 5.1. Popis funkcí tlačítek Tlačítko Délka stisku Popis Funkce I 0,5 s Strana 6 Zapnutí / vypnutí alarmu III 2x krátký stisk Strana 10 Zapnutí podsvícení displeje ovladače na cca 10s Kontrola stavu auta První stisk - kontrola interiérové teploty 0,5 s Strana 10 Druhý stisk - kontrola stavu autobaterie IV Třetí stisk - kontrola stavu baterie v ovladači 2x krátký stisk Strana 11 Vyhledávání auta zrušení libovolným tlačítkem I 2 s Strana 13 Zapnutí automatického zapnutí/vypnutí alarmu (AUTO mód) I 2 s Strana 7, 15 Je-li auto dálkově nastartováno: - doba chodu motoru se prodlouží Je-li aktivní TURBO režim: - doba trvání TURBO režimu se prodlouží II 2 s Strana 7 Dálkové nastartování/vypnutí motoru IV 2 s Strana 11 Zablokování tlačítek IV 4 s Strana 11 Dálkové vyvolání poplachu (stiskněte tlačítko I pro vypnutí sirény) ( I + II ) 0,5 s Strana 11 Zapnutí/vypnutí pípání sirény při zapínání/vypínání alarmu ( I + II ) 2 s X Programové menu 1. Pouze pro odborný montážní servis.!!! ( I + III ) 0,5 s Strana 12 Zapnutí/vypnutí servisního režimu ( I + III ) 2 s Strana 12 Zapnutí/vypnutí otřesového snímače ( I + IV ) 0,5 s Strana 12 Zapnutí/vypnutí režimu zamykání/odemykání dveří od zapalování ( II + III ) 0,5 s Strana 13 ( II + III ) 2 s Strana 19 Zapnutí/vypnutí režimu automatického zapínání alarmu (Passive arming) Programové menu ovladače. Nastavení času, času pro Timer, budíku, RPS, vibračního režimu. ( II + IV ) 0,5 s Strana 14 Zapnutí/vypnutí Timer režimu ( II + IV ) 2 s Strana 14 Zapnutí/vypnutí parkovacích stopek ( III + IV ) 0,5 s Strana 15 Zapnutí/vypnutí Turbo režimu ( III + IV ) 2 s Strana 14 Zapnutí/vypnutí funkce startování při poklesu napětí baterie Poznámky: reprezentuje dlouhý stisk na 2 sekundy reprezentuje dlouhý stisk na 4 sekundy ( + ) reprezentuje současné stisknutí tlačítek ( + ) reprezentuje současné dlouhé stisknutí tlačítek na 2 sekundy 5

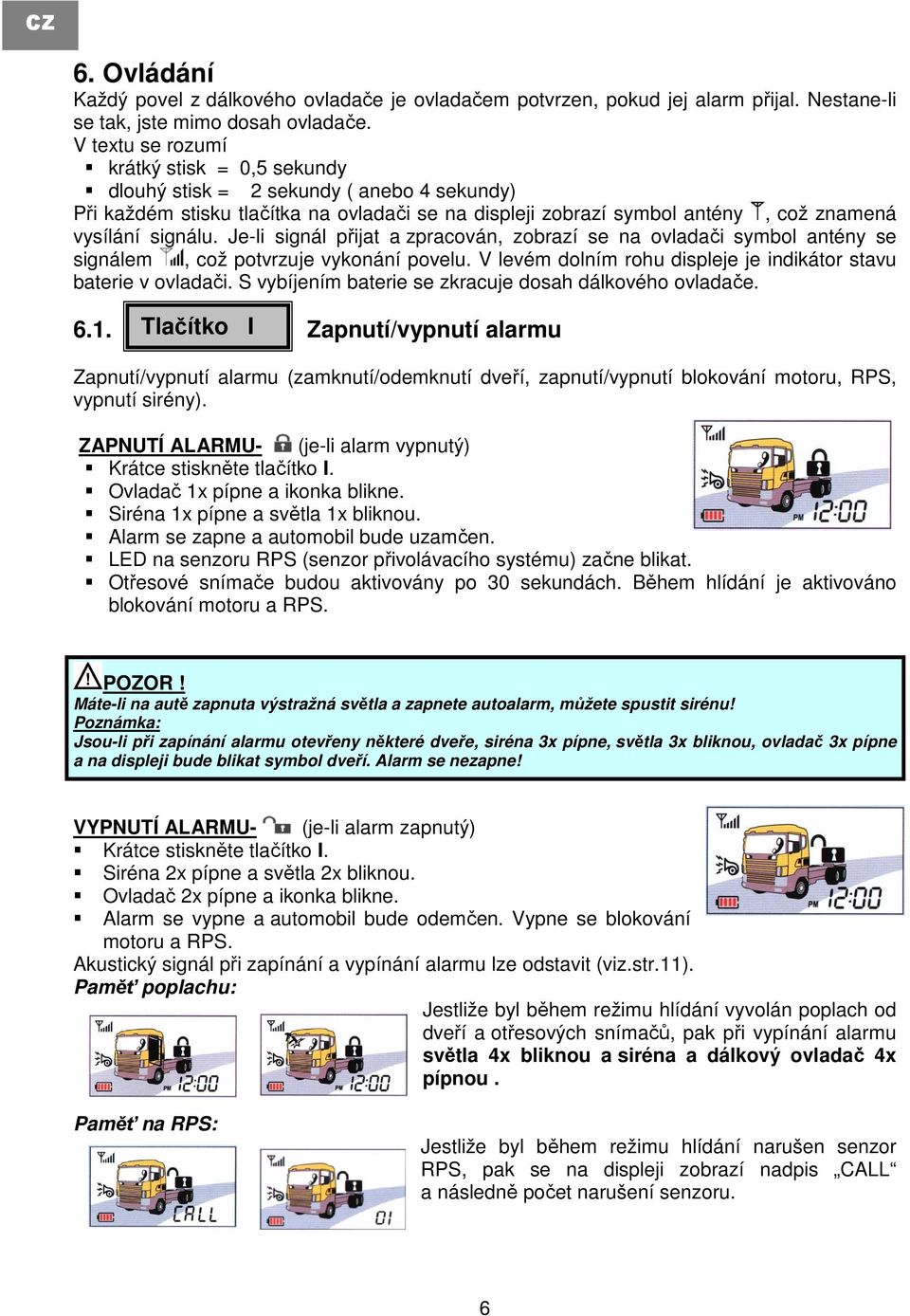

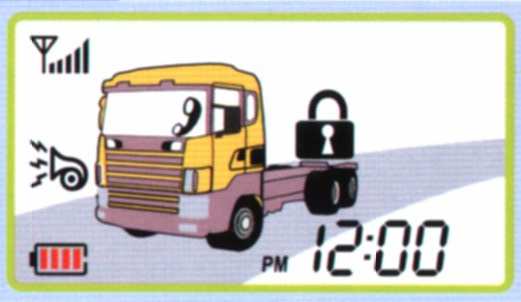

6 6. Ovládání Každý povel z dálkového ovladače je ovladačem potvrzen, pokud jej alarm přijal. Nestane-li se tak, jste mimo dosah ovladače. V textu se rozumí krátký stisk = 0,5 sekundy dlouhý stisk = 2 sekundy ( anebo 4 sekundy) Při každém stisku tlačítka na ovladači se na displeji zobrazí symbol antény, což znamená vysílání signálu. Je-li signál přijat a zpracován, zobrazí se na ovladači symbol antény se signálem, což potvrzuje vykonání povelu. V levém dolním rohu displeje je indikátor stavu baterie v ovladači. S vybíjením baterie se zkracuje dosah dálkového ovladače Tlačítko I Zapnutí/vypnutí alarmu Zapnutí/vypnutí alarmu (zamknutí/odemknutí dveří, zapnutí/vypnutí blokování motoru, RPS, vypnutí sirény). ZAPNUTÍ ALARMU- (je-li alarm vypnutý) Krátce stiskněte tlačítko I. Ovladač 1x pípne a ikonka blikne. Siréna 1x pípne a světla 1x bliknou. Alarm se zapne a automobil bude uzamčen. LED na senzoru RPS (senzor přivolávacího systému) začne blikat. Otřesové snímače budou aktivovány po 30 sekundách. Během hlídání je aktivováno blokování motoru a RPS. POZOR! Máte-li na autě zapnuta výstražná světla a zapnete autoalarm, můžete spustit sirénu! Poznámka: Jsou-li při zapínání alarmu otevřeny některé dveře, siréna 3x pípne, světla 3x bliknou, ovladač 3x pípne a na displeji bude blikat symbol dveří. Alarm se nezapne! VYPNUTÍ ALARMU- (je-li alarm zapnutý) Krátce stiskněte tlačítko I. Siréna 2x pípne a světla 2x bliknou. Ovladač 2x pípne a ikonka blikne. Alarm se vypne a automobil bude odemčen. Vypne se blokování motoru a RPS. Akustický signál při zapínání a vypínání alarmu lze odstavit (viz.str.11). Paměť poplachu: Jestliže byl během režimu hlídání vyvolán poplach od dveří a otřesových snímačů, pak při vypínání alarmu světla 4x bliknou a siréna a dálkový ovladač 4x pípnou. Paměť na RPS: Jestliže byl během režimu hlídání narušen senzor RPS, pak se na displeji zobrazí nadpis CALL a následně počet narušení senzoru. 6

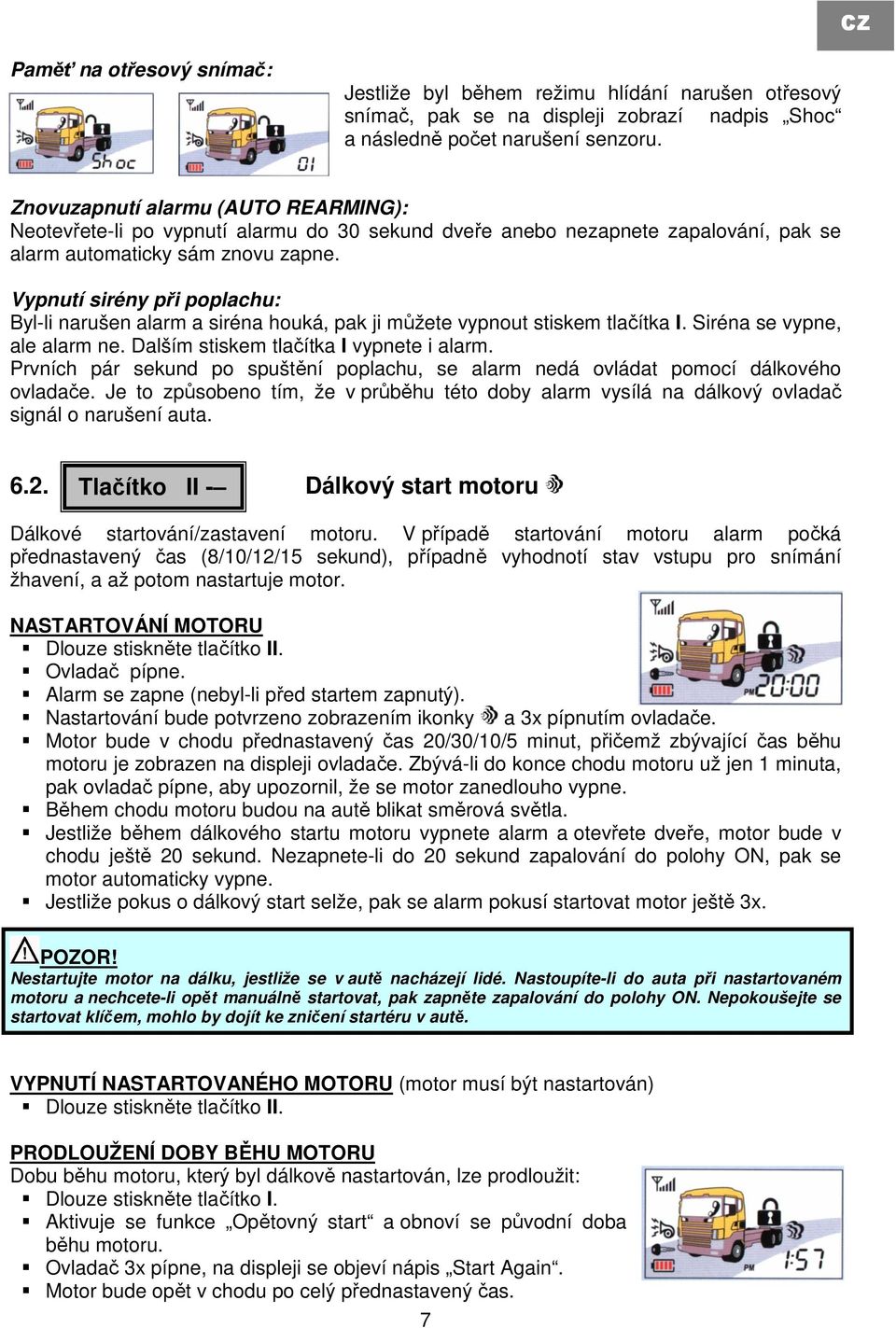

7 Paměť na otřesový snímač: Jestliže byl během režimu hlídání narušen otřesový snímač, pak se na displeji zobrazí nadpis Shoc a následně počet narušení senzoru. Znovuzapnutí alarmu (AUTO REARMING): Neotevřete-li po vypnutí alarmu do 30 sekund dveře anebo nezapnete zapalování, pak se alarm automaticky sám znovu zapne. Vypnutí sirény při poplachu: Byl-li narušen alarm a siréna houká, pak ji můžete vypnout stiskem tlačítka I. Siréna se vypne, ale alarm ne. Dalším stiskem tlačítka I vypnete i alarm. Prvních pár sekund po spuštění poplachu, se alarm nedá ovládat pomocí dálkového ovladače. Je to způsobeno tím, že v průběhu této doby alarm vysílá na dálkový ovladač signál o narušení auta Tlačítko II - Dálkový start motoru Dálkové startování/zastavení motoru. V případě startování motoru alarm počká přednastavený čas (8/10/12/15 sekund), případně vyhodnotí stav vstupu pro snímání žhavení, a až potom nastartuje motor. NASTARTOVÁNÍ MOTORU Dlouze stiskněte tlačítko II. Ovladač pípne. Alarm se zapne (nebyl-li před startem zapnutý). Nastartování bude potvrzeno zobrazením ikonky a 3x pípnutím ovladače. Motor bude v chodu přednastavený čas 20/30/10/5 minut, přičemž zbývající čas běhu motoru je zobrazen na displeji ovladače. Zbývá-li do konce chodu motoru už jen 1 minuta, pak ovladač pípne, aby upozornil, že se motor zanedlouho vypne. Během chodu motoru budou na autě blikat směrová světla. Jestliže během dálkového startu motoru vypnete alarm a otevřete dveře, motor bude v chodu ještě 20 sekund. Nezapnete-li do 20 sekund zapalování do polohy ON, pak se motor automaticky vypne. Jestliže pokus o dálkový start selže, pak se alarm pokusí startovat motor ještě 3x. POZOR! Nestartujte motor na dálku, jestliže se v autě nacházejí lidé. Nastoupíte-li do auta při nastartovaném motoru a nechcete-li opět manuálně startovat, pak zapněte zapalování do polohy ON. Nepokoušejte se startovat klíčem, mohlo by dojít ke zničení startéru v autě. VYPNUTÍ NASTARTOVANÉHO MOTORU (motor musí být nastartován) Dlouze stiskněte tlačítko II. PRODLOUŽENÍ DOBY BĚHU MOTORU Dobu běhu motoru, který byl dálkově nastartován, lze prodloužit: Dlouze stiskněte tlačítko I. Aktivuje se funkce Opětovný start a obnoví se původní doba běhu motoru. Ovladač 3x pípne, na displeji se objeví nápis Start Again. Motor bude opět v chodu po celý přednastavený čas. 7

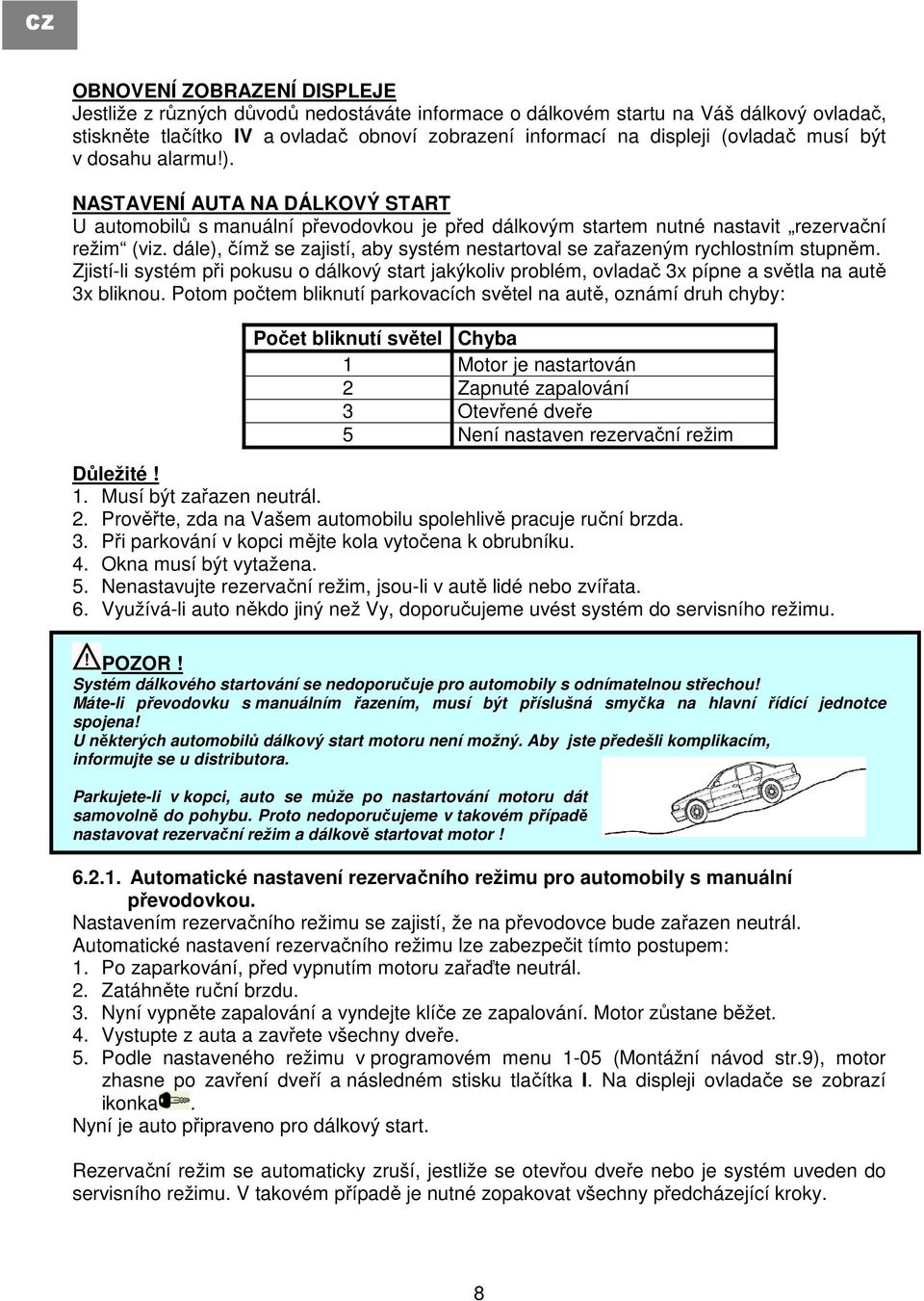

8 OBNOVENÍ ZOBRAZENÍ DISPLEJE Jestliže z různých důvodů nedostáváte informace o dálkovém startu na Váš dálkový ovladač, stiskněte tlačítko IV a ovladač obnoví zobrazení informací na displeji (ovladač musí být v dosahu alarmu!). NASTAVENÍ AUTA NA DÁLKOVÝ START U automobilů s manuální převodovkou je před dálkovým startem nutné nastavit rezervační režim (viz. dále), čímž se zajistí, aby systém nestartoval se zařazeným rychlostním stupněm. Zjistí-li systém při pokusu o dálkový start jakýkoliv problém, ovladač 3x pípne a světla na autě 3x bliknou. Potom počtem bliknutí parkovacích světel na autě, oznámí druh chyby: Počet bliknutí světel Chyba 1 Motor je nastartován 2 Zapnuté zapalování 3 Otevřené dveře 5 Není nastaven rezervační režim Důležité! 1. Musí být zařazen neutrál. 2. Prověřte, zda na Vašem automobilu spolehlivě pracuje ruční brzda. 3. Při parkování v kopci mějte kola vytočena k obrubníku. 4. Okna musí být vytažena. 5. Nenastavujte rezervační režim, jsou-li v autě lidé nebo zvířata. 6. Využívá-li auto někdo jiný než Vy, doporučujeme uvést systém do servisního režimu. POZOR! Systém dálkového startování se nedoporučuje pro automobily s odnímatelnou střechou! Máte-li převodovku s manuálním řazením, musí být příslušná smyčka na hlavní řídící jednotce spojena! U některých automobilů dálkový start motoru není možný. Aby jste předešli komplikacím, informujte se u distributora. Parkujete-li v kopci, auto se může po nastartování motoru dát samovolně do pohybu. Proto nedoporučujeme v takovém případě nastavovat rezervační režim a dálkově startovat motor! Automatické nastavení rezervačního režimu pro automobily s manuální převodovkou. Nastavením rezervačního režimu se zajistí, že na převodovce bude zařazen neutrál. Automatické nastavení rezervačního režimu lze zabezpečit tímto postupem: 1. Po zaparkování, před vypnutím motoru zařaďte neutrál. 2. Zatáhněte ruční brzdu. 3. Nyní vypněte zapalování a vyndejte klíče ze zapalování. Motor zůstane běžet. 4. Vystupte z auta a zavřete všechny dveře. 5. Podle nastaveného režimu v programovém menu 1-05 (Montážní návod str.9), motor zhasne po zavření dveří a následném stisku tlačítka I. Na displeji ovladače se zobrazí ikonka. Nyní je auto připraveno pro dálkový start. Rezervační režim se automaticky zruší, jestliže se otevřou dveře nebo je systém uveden do servisního režimu. V takovém případě je nutné zopakovat všechny předcházející kroky. 8

9 Zrušení rezervačního režimu Nechcete-li nastavit rezervační režim, pak vypněte zapalování při otevřených dveřích (musí být naprogramováno), případně otevřete a zavřete dveře. Motor zhasne. Poznámka Jestliže nebyl nastaven rezervační režim, případně byl zrušen a Vy se budete pokoušet dálkově startovat, systém startování neprovede. Ovladač 3x pípne, následně světla 3x a potom 5x bliknou jako oznámení, že rezervační režim nebyl nastaven. Jestliže jste nastavili rezervační režim, pak mohou být kontrolky na přístrojové desce v autě rozsvícené ješte 3 sekundy po zhasnutí motoru ( je to normální proces). Jestliže jste nastavili rezervační režim (po vytažení klíče ze zapalování), pak se může kontrolka ABS rozsvěcovat a zhasínat (je to normální proces) Manuální nastavení rezervačního režimu pro automobily s manuální převodovkou U některých typů automobilů nemusí automatické nastavení rezervačního režimu fungovat správně. V takovém případě můžete nastavit rezervační režim manuálně. 1. Po zaparkování, před vypnutím motoru, zařaďte neutrál. 2. Zatáhněte ruční brzdu. 3. Stiskněte tlačítko II na delší dobu (2 sekundy) směrovky 1x bliknou. 4. Nyní vypněte zapalování a vyndejte klíče ze zapalování. Motor zůstane běžet. 5. Vystupte z auta a zavřete všechny dveře do dvou minut od kroku 3. Motor sám zhasne, rezervační režim pro dálkové startování je nastaven. Auto je nyní připraveno pro dálkový start. Na displeji ovladače se zobrazí ikonka. Rezervační režim se automaticky zruší, když se otevřou dveře anebo je systém uveden do servisního režimu. V takovém případě je nutné zopakovat všechny potřebné úkony. Upozornění: Nastoupíte-li do auta při aktivním dálkovém startu motoru (motor běží) a otočením klíče v zapalování do poslední polohy necháte motor nastartovaný, postup při nastavování manuálního rezervačního režimu se změní následovně: 1. Po zaparkování, před vypnutím motoru zařaďte neutrál. 2. Zatáhněte ruční brzdu. 3. Stiskněte tlačítko II na delší dobu (2 sekundy) směrovky 2x bliknou. 4. Stiskněte znovu tlačítko II na delší dobu (2 sekundy) směrovky 1x bliknou. 5. Nyní vypněte zapalování a vyndejte klíče ze zapalování. Motor zůstane běžet. 6. Vystupte z auta a zavřete všechny dveře do dvou minut od kroku 3. Motor sám zhasne, rezervační režim pro dálkové startování je nastaven. Auto je nyní připraveno pro dálkový start. Na displeji ovladače se zobrazí ikonka. Poznámka Nebyl-li rezervační režim nastaven anebo byl zrušen a Vy se budete pokoušet dálkově startovat, pak systém start neprovede. Ovladač 3x pípne a následně světla na autě 5x bliknou jako oznámení, že rezervační režim nebyl nastaven. Jestliže jste nastavili rezervační režim, pak mohou být kontrolky na přístrojové desce v autě rozsvícené ješte 3 sekundy po zhasnutí motoru (je to normální proces). Jestliže jste nastavili rezervační režim (po vytažení klíče ze zapalování), pak se může kontrolka ABS rozsvěcovat a zhasínat (je to normální proces). CZ 9

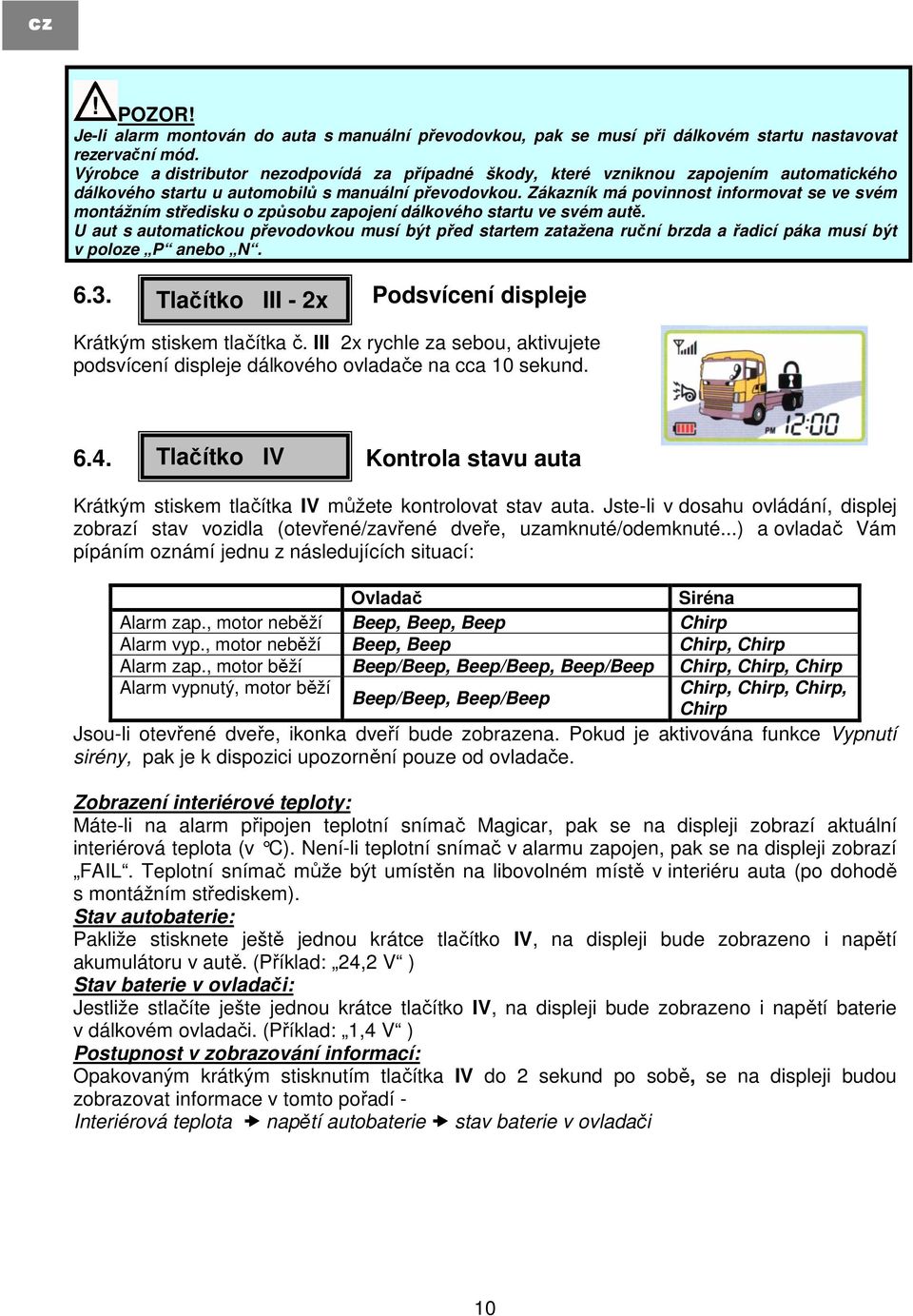

10 cz POZOR! Je-li alarm montován do auta s manuální převodovkou, pak se musí při dálkovém startu nastavovat rezervační mód. Výrobce a distributor nezodpovídá za případné škody, které vzniknou zapojením automatického dálkového startu u automobilů s manuální převodovkou. Zákazník má povinnost informovat se ve svém montážním středisku o způsobu zapojení dálkového startu ve svém autě. U aut s automatickou převodovkou musí být před startem zatažena ruční brzda a řadicí páka musí být v poloze P anebo N Tlačítko III - 2x Podsvícení displeje Krátkým stiskem tlačítka č. III 2x rychle za sebou, aktivujete podsvícení displeje dálkového ovladače na cca 10 sekund Tlačítko IV Kontrola stavu auta Krátkým stiskem tlačítka IV můžete kontrolovat stav auta. Jste-li v dosahu ovládání, displej zobrazí stav vozidla (otevřené/zavřené dveře, uzamknuté/odemknuté...) a ovladač Vám pípáním oznámí jednu z následujících situací: Ovladač Siréna Alarm zap., motor neběží Beep, Beep, Beep Chirp Alarm vyp., motor neběží Beep, Beep Chirp, Chirp Alarm zap., motor běží Beep/Beep, Beep/Beep, Beep/Beep Chirp, Chirp, Chirp Alarm vypnutý, motor běží Chirp, Chirp, Chirp, Beep/Beep, Beep/Beep Chirp Jsou-li otevřené dveře, ikonka dveří bude zobrazena. Pokud je aktivována funkce Vypnutí sirény, pak je k dispozici upozornění pouze od ovladače. Zobrazení interiérové teploty: Máte-li na alarm připojen teplotní snímač Magicar, pak se na displeji zobrazí aktuální interiérová teplota (v C). Není-li teplotní snímač v alarmu zapojen, pak se na displeji zobrazí FAIL. Teplotní snímač může být umístěn na libovolném místě v interiéru auta (po dohodě s montážním střediskem). Stav autobaterie: Pakliže stisknete ještě jednou krátce tlačítko IV, na displeji bude zobrazeno i napětí akumulátoru v autě. (Příklad: 24,2 V ) Stav baterie v ovladači: Jestliže stlačíte ješte jednou krátce tlačítko IV, na displeji bude zobrazeno i napětí baterie v dálkovém ovladači. (Příklad: 1,4 V ) Postupnost v zobrazování informací: Opakovaným krátkým stisknutím tlačítka IV do 2 sekund po sobě, se na displeji budou zobrazovat informace v tomto pořadí - Interiérová teplota napětí autobaterie stav baterie v ovladači 10

11 6.5. Tlačítko IV - 2x Vyhledávání vozidla Vyhledávání auta na parkovišti nebo na jiném nepřehledném místě. Krátce stiskněte tlačítko IV 2x po sobě. Ovladač pípne. Pokud je ovladač mimo komunikační dosah, zobrazí se na displeji nápis FAIL a funkce vyhledávání auta se nezapne. Vzdálenost od auta bude na displeji indikována číslem (od 0 do 25 ). Číslo 25 indikuje největší vzdálenost od vozidla, číslo 0 znamená minimální vzdálenost od vozidla. Stisknete-li krátce tlačítko IV anebo přijme-li ovladač od řídící jednotky alarmu nějaký signál, pak se funkce vyhledávání auta vypne a na displeji se zobrazí nápis Car-Find End Tlačítko IV Zablokování tlačítek Zablokováním tlačítek předejdete nežádoucímu stisknutí některého tlačítka na ovladači. Dlouze stiskněte tlačítko IV na 2 sekundy. Ovladač 1x pípne a na displeji se zobrazí nápis Hold. Funkci vypnete opětovným dlouhým stisknutím tlačítka IV. Tlačítka odblokujete také v případě, jestliže aktivujete funkci PANIC tlačítko IV stisknete na 4 sekundy. V době, kdy jsou tlačítka zablokovaná, je na displeji v pravém dolním rohu zobrazeno písmeno H Tlačítko IV - Funkce PANIC Vyvolání poplachu na dálku (funkce PANIC). Stiskněte tlačítko IV na 4 sekundy. Dveře na autě se zamknou, světla začnou blikat a siréna bude houkat 1 minutu a 30 sekund. Na displeji bude 30 sekund blikat nápis PANIC. Pokud bylo auto dálkově nastartováno, pak se motor vypne. Krátkým stiskem tlačítka I funkci PANIC vypnete Tlačítka (I + II) Vypnutí sirény při zapnutí/vypnutí alarmu Lze zvolit potvrzování zapínání/vypínání alarmu akustickým signálem. Krátce stiskněte současně tlačítka I a II. Siréna bude vypnuta pro potvrzení stavu alarmu. Opětovným krátkým současným stiskem tlačítek I a II zapnete potvrzování sirénou. Nesvítí-li na displeji dálkového ovladače ikonka, siréna při zapínání a vypínání alarmu nevydává žádný zvuk. Při poplachu je siréna plně aktivní s výjimkou narušení otřesového snímače! 11

12 6.9. Tlačítka (I + III) Servisní režim V servisním režimu je většina funkcí alarmu odstavena. Krátce stiskněte současně tlačítka I a III. Ovladač 1x pípne a zobrazí se ikonka funkce. Na displeji se objeví ikonka servisního režimu. Servisní režim odstavíte opětovným krátkým současným stiskem tlačítek I a III. Do servisního režimu se lze dostat také zapnutím/vypnutím zapalování 3x v průběhu 3 sekund. POZOR! Je-li alarm v servisním režimu, neplní funkci hlídání auta. Zamknete-li dveře, alarm bude nadále odstaven a nebude indikovat žádné narušení. Odstaveno bude rovněž elektrické blokování motoru (bylo-li zapojeno). Dostupné funkce při servisním režimu: Tlačítko I (0,5s) zamknutí/odemknutí dveří Tlačítka I+III (0,5s) servisní režim Tlačítko IV (0,5s) kontrola stavu auta (pouze ZAP./VYP. alarmu) Tlačítko III (2x krátké stlačení) podsvícení displeje na 10 sekund Tlačítka II + III (2s) programové menu ovladače Budete-li se pokoušet nastavit jinou funkci, ovladač 3x pípne a na displeji bude blikat nápis SLEEP. Doporučujeme uvést alarm do servisního režimu v případě, že dáváte auto do servisu anebo ho půjčujete někomu, kdo systém MAGICAR M680F neumí obsluhovat Tlačítka (I + III) - Vypnutí otřesových snímačů Vypnutí otřesových snímačů se využívá v případě, kdy necháváte v autě psa nebo dítě anebo v případě, že si nepřejete, aby alarm během hlídání auta reagoval na otřesy. Senzory jsou sice vypnuty, ale alarm nadále auto hlídá (sledování dveřních kontaktů se nevypíná). Dlouze stiskněte současně tlačítka I a III. Otřesový snímač se vypne. Ovladač bude vypnutí senzorů indikovat na displeji ikonkou. Funkci vypnete opětovným dlouhým současným stiskem tlačítek I a III Tlačítka (I + IV) Zamykání od zapalování Funkce zamykání od zapalování umožní uzamknutí dveří po nastartování vozidla a zavření všech dveří po 30 sekundách. Krátce stiskněte současně tlačítka I a IV. Ovladač 1x pípne a na displeji se objeví ikonka funkce. Funkci vypnete opětovným krátkým současným stiskem tlačítek I a IV. K uzamknutí dveří nedojde, jsou-li dveře otevřené. 12

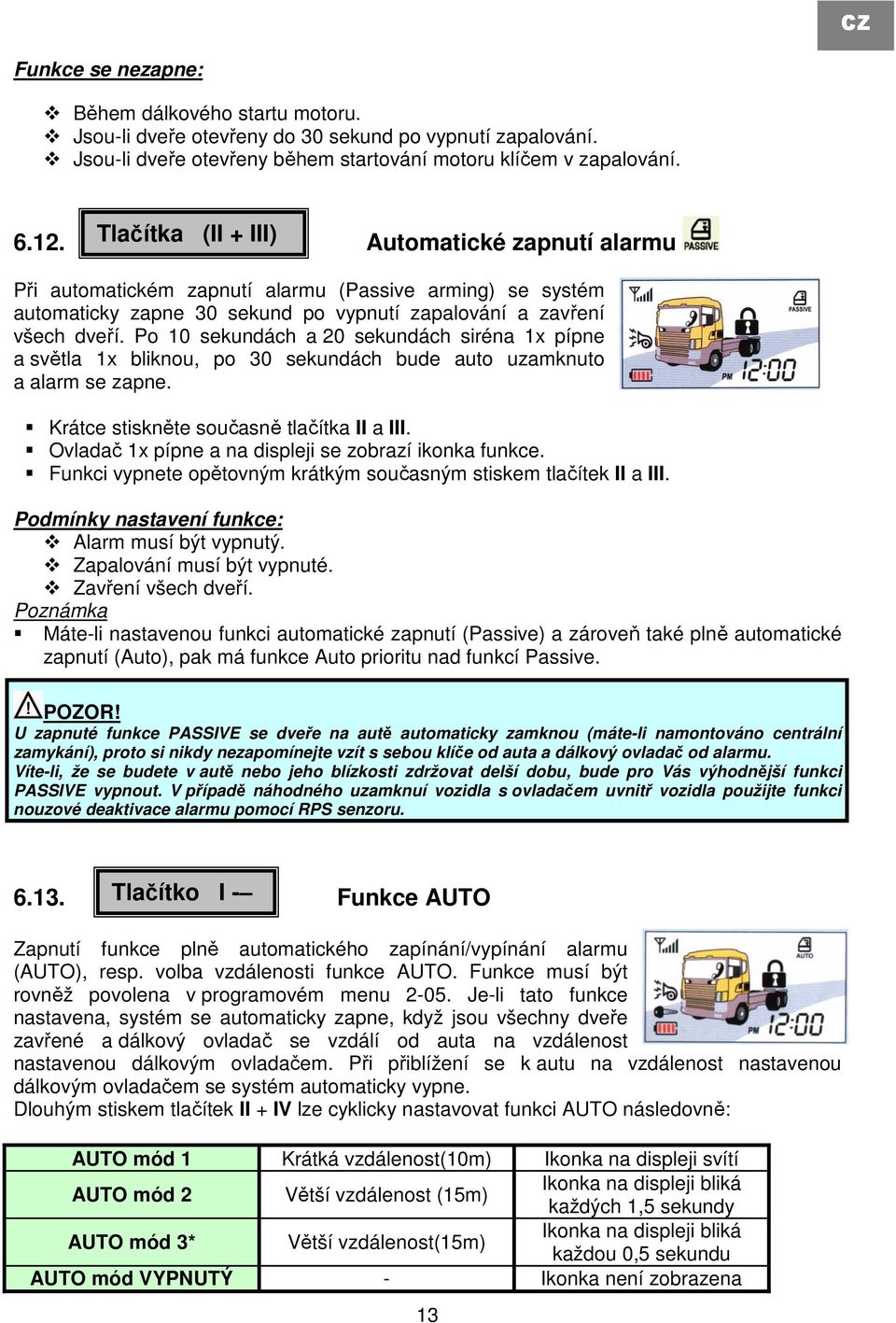

13 Funkce se nezapne: Během dálkového startu motoru. Jsou-li dveře otevřeny do 30 sekund po vypnutí zapalování. Jsou-li dveře otevřeny během startování motoru klíčem v zapalování Tlačítka (II + III) Automatické zapnutí alarmu Při automatickém zapnutí alarmu (Passive arming) se systém automaticky zapne 30 sekund po vypnutí zapalování a zavření všech dveří. Po 10 sekundách a 20 sekundách siréna 1x pípne a světla 1x bliknou, po 30 sekundách bude auto uzamknuto a alarm se zapne. Krátce stiskněte současně tlačítka II a III. Ovladač 1x pípne a na displeji se zobrazí ikonka funkce. Funkci vypnete opětovným krátkým současným stiskem tlačítek II a III. Podmínky nastavení funkce: Alarm musí být vypnutý. Zapalování musí být vypnuté. Zavření všech dveří. Poznámka Máte-li nastavenou funkci automatické zapnutí (Passive) a zároveň také plně automatické zapnutí (Auto), pak má funkce Auto prioritu nad funkcí Passive. POZOR! U zapnuté funkce PASSIVE se dveře na autě automaticky zamknou (máte-li namontováno centrální zamykání), proto si nikdy nezapomínejte vzít s sebou klíče od auta a dálkový ovladač od alarmu. Víte-li, že se budete v autě nebo jeho blízkosti zdržovat delší dobu, bude pro Vás výhodnější funkci PASSIVE vypnout. V případě náhodného uzamknuí vozidla s ovladačem uvnitř vozidla použijte funkci nouzové deaktivace alarmu pomocí RPS senzoru Tlačítko I - Funkce AUTO Zapnutí funkce plně automatického zapínání/vypínání alarmu (AUTO), resp. volba vzdálenosti funkce AUTO. Funkce musí být rovněž povolena v programovém menu Je-li tato funkce nastavena, systém se automaticky zapne, když jsou všechny dveře zavřené a dálkový ovladač se vzdálí od auta na vzdálenost nastavenou dálkovým ovladačem. Při přiblížení se k autu na vzdálenost nastavenou dálkovým ovladačem se systém automaticky vypne. Dlouhým stiskem tlačítek II + IV lze cyklicky nastavovat funkci AUTO následovně: AUTO mód 1 Krátká vzdálenost(10m) Ikonka na displeji svítí AUTO mód 2 Větší vzdálenost (15m) Ikonka na displeji bliká každých 1,5 sekundy AUTO mód 3* Větší vzdálenost(15m) Ikonka na displeji bliká každou 0,5 sekundu AUTO mód VYPNUTÝ - Ikonka není zobrazena 13

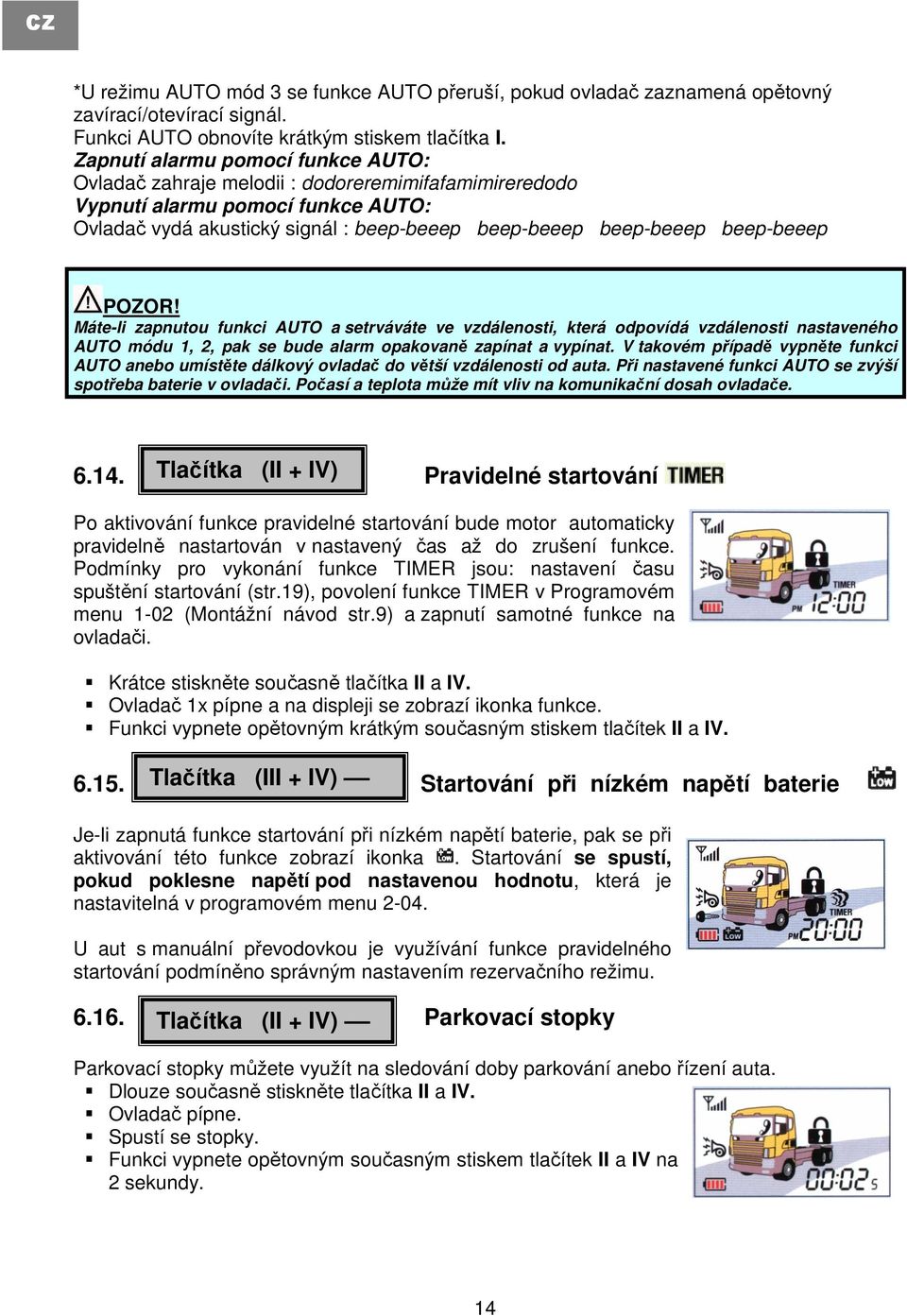

14 *U režimu AUTO mód 3 se funkce AUTO přeruší, pokud ovladač zaznamená opětovný zavírací/otevírací signál. Funkci AUTO obnovíte krátkým stiskem tlačítka I. Zapnutí alarmu pomocí funkce AUTO: Ovladač zahraje melodii : dodoreremimifafamimireredodo Vypnutí alarmu pomocí funkce AUTO: Ovladač vydá akustický signál : beep-beeep beep-beeep beep-beeep beep-beeep POZOR! Máte-li zapnutou funkci AUTO a setrváváte ve vzdálenosti, která odpovídá vzdálenosti nastaveného AUTO módu 1, 2, pak se bude alarm opakovaně zapínat a vypínat. V takovém případě vypněte funkci AUTO anebo umístěte dálkový ovladač do větší vzdálenosti od auta. Při nastavené funkci AUTO se zvýší spotřeba baterie v ovladači. Počasí a teplota může mít vliv na komunikační dosah ovladače Tlačítka (II + IV) Pravidelné startování Po aktivování funkce pravidelné startování bude motor automaticky pravidelně nastartován v nastavený čas až do zrušení funkce. Podmínky pro vykonání funkce TIMER jsou: nastavení času spuštění startování (str.19), povolení funkce TIMER v Programovém menu 1-02 (Montážní návod str.9) a zapnutí samotné funkce na ovladači. Krátce stiskněte současně tlačítka II a IV. Ovladač 1x pípne a na displeji se zobrazí ikonka funkce. Funkci vypnete opětovným krátkým současným stiskem tlačítek II a IV Tlačítka (III + IV) Startování při nízkém napětí baterie Je-li zapnutá funkce startování při nízkém napětí baterie, pak se při aktivování této funkce zobrazí ikonka. Startování se spustí, pokud poklesne napětí pod nastavenou hodnotu, která je nastavitelná v programovém menu U aut s manuální převodovkou je využívání funkce pravidelného startování podmíněno správným nastavením rezervačního režimu Tlačítka (II + IV) Parkovací stopky Parkovací stopky můžete využít na sledování doby parkování anebo řízení auta. Dlouze současně stiskněte tlačítka II a IV. Ovladač pípne. Spustí se stopky. Funkci vypnete opětovným současným stiskem tlačítek II a IV na 2 sekundy. 14

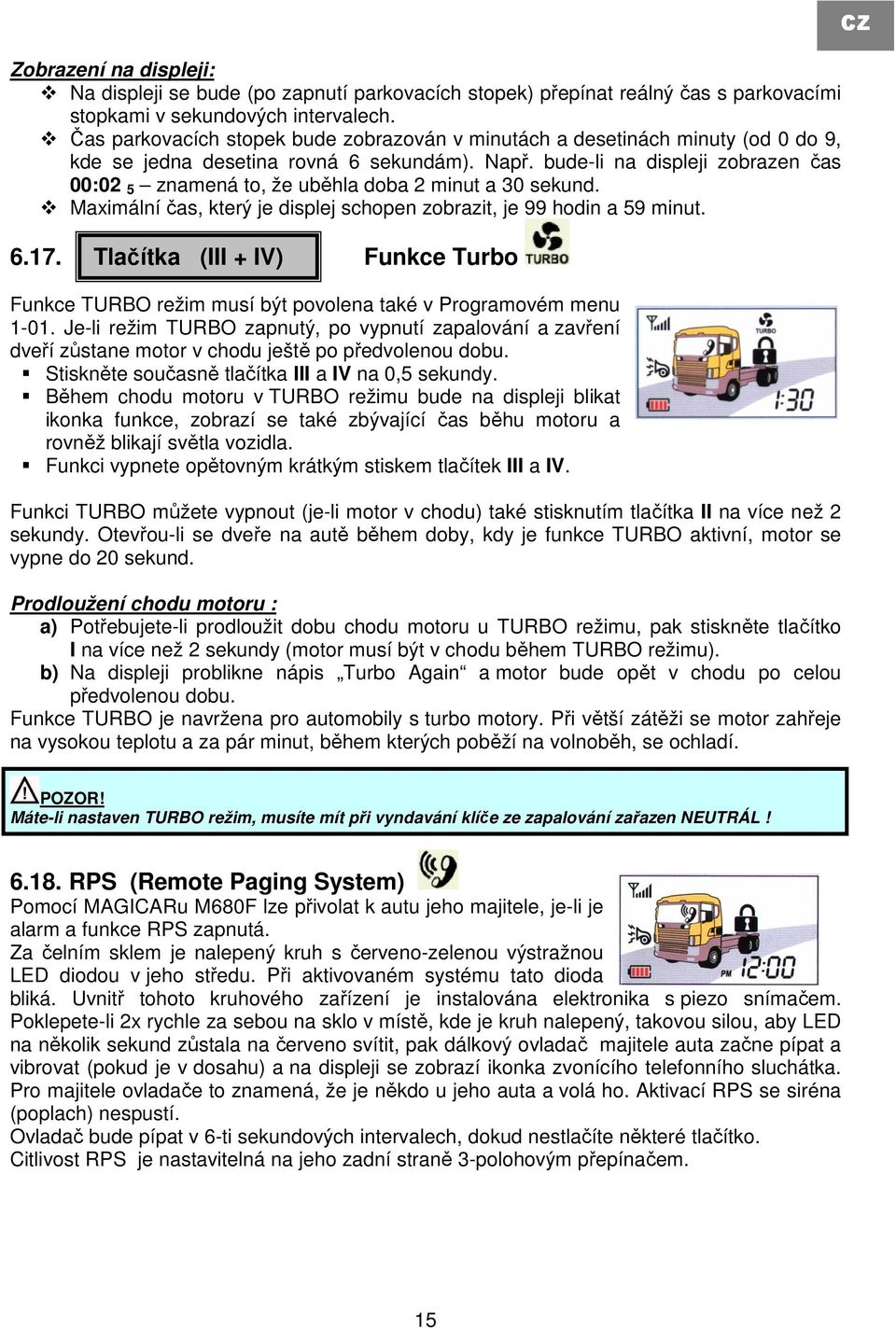

15 Zobrazení na displeji: Na displeji se bude (po zapnutí parkovacích stopek) přepínat reálný čas s parkovacími stopkami v sekundových intervalech. Čas parkovacích stopek bude zobrazován v minutách a desetinách minuty (od 0 do 9, kde se jedna desetina rovná 6 sekundám). Např. bude-li na displeji zobrazen čas 00:02 5 znamená to, že uběhla doba 2 minut a 30 sekund. Maximální čas, který je displej schopen zobrazit, je 99 hodin a 59 minut Tlačítka (III + IV) Funkce Turbo Funkce TURBO režim musí být povolena také v Programovém menu Je-li režim TURBO zapnutý, po vypnutí zapalování a zavření dveří zůstane motor v chodu ještě po předvolenou dobu. Stiskněte současně tlačítka III a IV na 0,5 sekundy. Během chodu motoru v TURBO režimu bude na displeji blikat ikonka funkce, zobrazí se také zbývající čas běhu motoru a rovněž blikají světla vozidla. Funkci vypnete opětovným krátkým stiskem tlačítek III a IV. Funkci TURBO můžete vypnout (je-li motor v chodu) také stisknutím tlačítka II na více než 2 sekundy. Otevřou-li se dveře na autě během doby, kdy je funkce TURBO aktivní, motor se vypne do 20 sekund. Prodloužení chodu motoru : a) Potřebujete-li prodloužit dobu chodu motoru u TURBO režimu, pak stiskněte tlačítko I na více než 2 sekundy (motor musí být v chodu během TURBO režimu). b) Na displeji problikne nápis Turbo Again a motor bude opět v chodu po celou předvolenou dobu. Funkce TURBO je navržena pro automobily s turbo motory. Při větší zátěži se motor zahřeje na vysokou teplotu a za pár minut, během kterých poběží na volnoběh, se ochladí. CZ POZOR! Máte-li nastaven TURBO režim, musíte mít při vyndavání klíče ze zapalování zařazen NEUTRÁL! RPS (Remote Paging System) Pomocí MAGICARu M680F lze přivolat k autu jeho majitele, je-li je alarm a funkce RPS zapnutá. Za čelním sklem je nalepený kruh s červeno-zelenou výstražnou LED diodou v jeho středu. Při aktivovaném systému tato dioda bliká. Uvnitř tohoto kruhového zařízení je instalována elektronika s piezo snímačem. Poklepete-li 2x rychle za sebou na sklo v místě, kde je kruh nalepený, takovou silou, aby LED na několik sekund zůstala na červeno svítit, pak dálkový ovladač majitele auta začne pípat a vibrovat (pokud je v dosahu) a na displeji se zobrazí ikonka zvonícího telefonního sluchátka. Pro majitele ovladače to znamená, že je někdo u jeho auta a volá ho. Aktivací RPS se siréna (poplach) nespustí. Ovladač bude pípat v 6-ti sekundových intervalech, dokud nestlačíte některé tlačítko. Citlivost RPS je nastavitelná na jeho zadní straně 3-polohovým přepínačem. 15

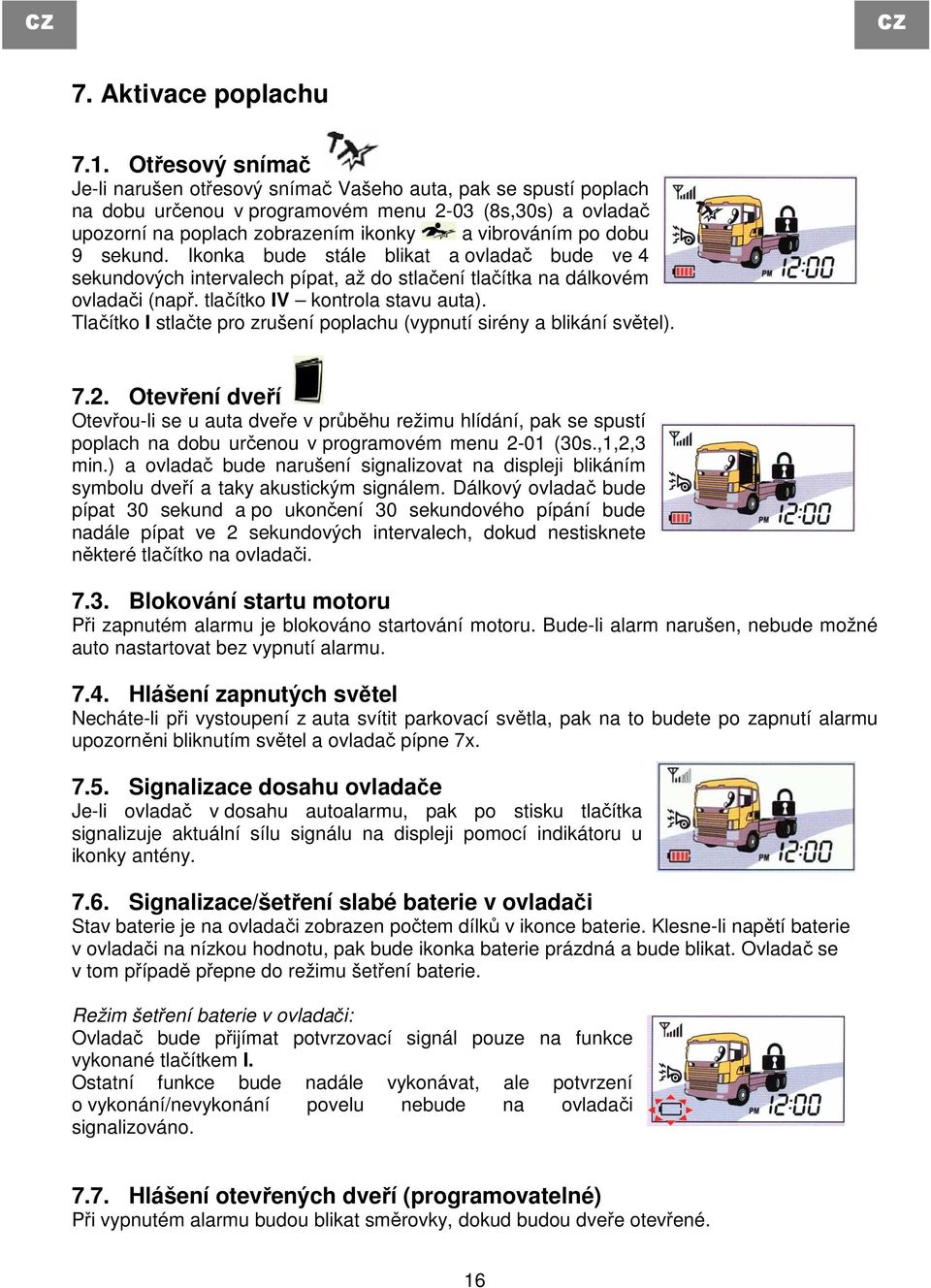

16 CZ 7. Aktivace poplachu 7.1. Otřesový snímač Je-li narušen otřesový snímač Vašeho auta, pak se spustí poplach na dobu určenou v programovém menu 2-03 (8s,30s) a ovladač upozorní na poplach zobrazením ikonky a vibrováním po dobu 9 sekund. Ikonka bude stále blikat a ovladač bude ve 4 sekundových intervalech pípat, až do stlačení tlačítka na dálkovém ovladači (např. tlačítko IV kontrola stavu auta). Tlačítko I stlačte pro zrušení poplachu (vypnutí sirény a blikání světel) Otevření dveří Otevřou-li se u auta dveře v průběhu režimu hlídání, pak se spustí poplach na dobu určenou v programovém menu 2-01 (30s.,1,2,3 min.) a ovladač bude narušení signalizovat na displeji blikáním symbolu dveří a taky akustickým signálem. Dálkový ovladač bude pípat 30 sekund a po ukončení 30 sekundového pípání bude nadále pípat ve 2 sekundových intervalech, dokud nestisknete některé tlačítko na ovladači Blokování startu motoru Při zapnutém alarmu je blokováno startování motoru. Bude-li alarm narušen, nebude možné auto nastartovat bez vypnutí alarmu Hlášení zapnutých světel Necháte-li při vystoupení z auta svítit parkovací světla, pak na to budete po zapnutí alarmu upozorněni bliknutím světel a ovladač pípne 7x Signalizace dosahu ovladače Je-li ovladač v dosahu autoalarmu, pak po stisku tlačítka signalizuje aktuální sílu signálu na displeji pomocí indikátoru u ikonky antény Signalizace/šetření slabé baterie v ovladači Stav baterie je na ovladači zobrazen počtem dílků v ikonce baterie. Klesne-li napětí baterie v ovladači na nízkou hodnotu, pak bude ikonka baterie prázdná a bude blikat. Ovladač se v tom případě přepne do režimu šetření baterie. Režim šetření baterie v ovladači: Ovladač bude přijímat potvrzovací signál pouze na funkce vykonané tlačítkem I. Ostatní funkce bude nadále vykonávat, ale potvrzení o vykonání/nevykonání povelu nebude na ovladači signalizováno Hlášení otevřených dveří (programovatelné) Při vypnutém alarmu budou blikat směrovky, dokud budou dveře otevřené. 16

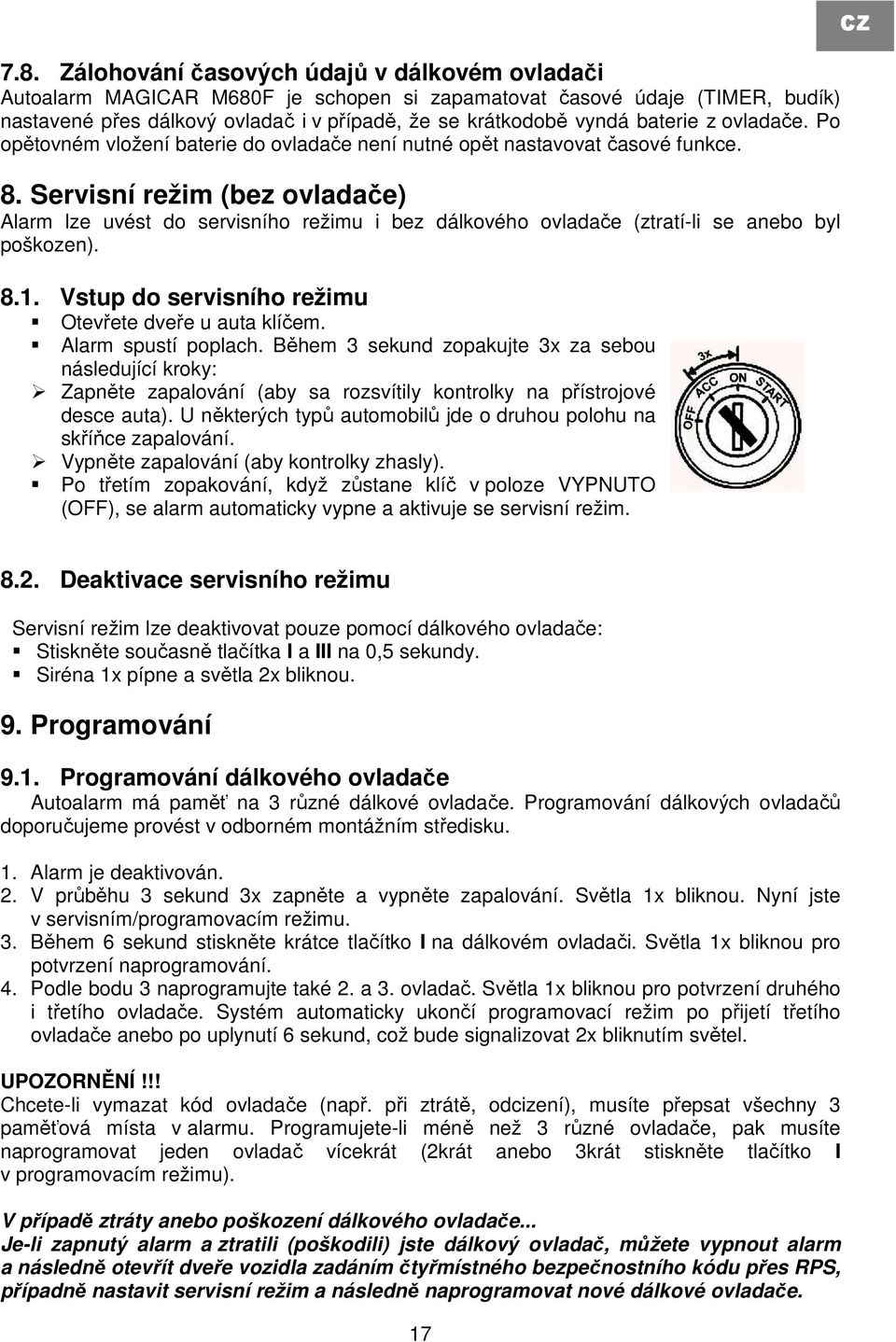

17 7.8. Zálohování časových údajů v dálkovém ovladači Autoalarm MAGICAR M680F je schopen si zapamatovat časové údaje (TIMER, budík) nastavené přes dálkový ovladač i v případě, že se krátkodobě vyndá baterie z ovladače. Po opětovném vložení baterie do ovladače není nutné opět nastavovat časové funkce. 8. Servisní režim (bez ovladače) Alarm lze uvést do servisního režimu i bez dálkového ovladače (ztratí-li se anebo byl poškozen) Vstup do servisního režimu Otevřete dveře u auta klíčem. Alarm spustí poplach. Během 3 sekund zopakujte 3x za sebou následující kroky: Zapněte zapalování (aby sa rozsvítily kontrolky na přístrojové desce auta). U některých typů automobilů jde o druhou polohu na skříňce zapalování. Vypněte zapalování (aby kontrolky zhasly). Po třetím zopakování, když zůstane klíč v poloze VYPNUTO (OFF), se alarm automaticky vypne a aktivuje se servisní režim. CZ 8.2. Deaktivace servisního režimu Servisní režim lze deaktivovat pouze pomocí dálkového ovladače: Stiskněte současně tlačítka I a III na 0,5 sekundy. Siréna 1x pípne a světla 2x bliknou. 9. Programování 9.1. Programování dálkového ovladače Autoalarm má paměť na 3 různé dálkové ovladače. Programování dálkových ovladačů doporučujeme provést v odborném montážním středisku. 1. Alarm je deaktivován. 2. V průběhu 3 sekund 3x zapněte a vypněte zapalování. Světla 1x bliknou. Nyní jste v servisním/programovacím režimu. 3. Během 6 sekund stiskněte krátce tlačítko I na dálkovém ovladači. Světla 1x bliknou pro potvrzení naprogramování. 4. Podle bodu 3 naprogramujte také 2. a 3. ovladač. Světla 1x bliknou pro potvrzení druhého i třetího ovladače. Systém automaticky ukončí programovací režim po přijetí třetího ovladače anebo po uplynutí 6 sekund, což bude signalizovat 2x bliknutím světel. UPOZORNĚNÍ!!! Chcete-li vymazat kód ovladače (např. při ztrátě, odcizení), musíte přepsat všechny 3 paměťová místa v alarmu. Programujete-li méně než 3 různé ovladače, pak musíte naprogramovat jeden ovladač vícekrát (2krát anebo 3krát stiskněte tlačítko I v programovacím režimu). V případě ztráty anebo poškození dálkového ovladače... Je-li zapnutý alarm a ztratili (poškodili) jste dálkový ovladač, můžete vypnout alarm a následně otevřít dveře vozidla zadáním čtyřmístného bezpečnostního kódu přes RPS, případně nastavit servisní režim a následně naprogramovat nové dálkové ovladače. 17

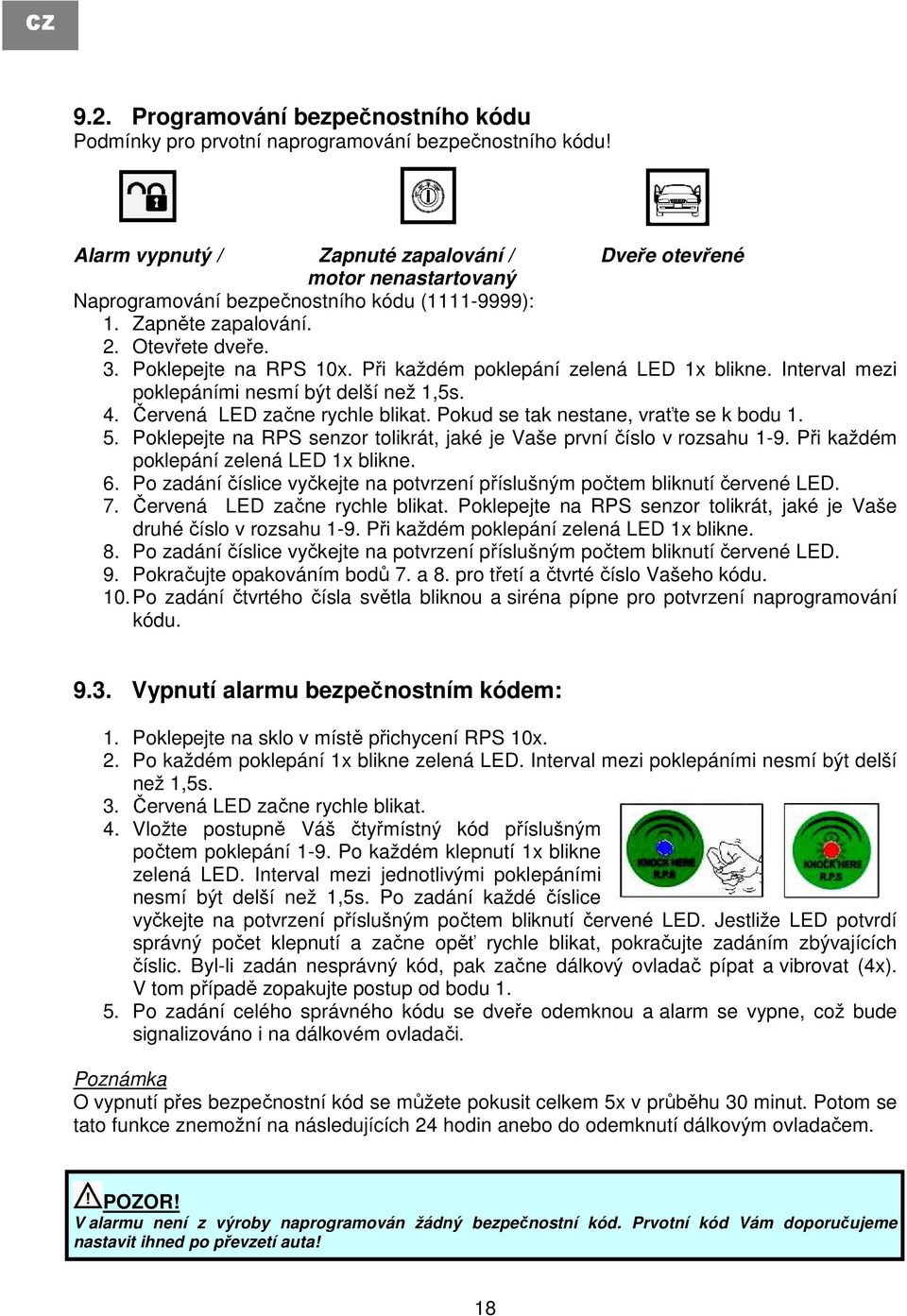

18 9.2. Programování bezpečnostního kódu Podmínky pro prvotní naprogramování bezpečnostního kódu! Alarm vypnutý / Zapnuté zapalování / Dveře otevřené motor nenastartovaný Naprogramování bezpečnostního kódu ( ): 1. Zapněte zapalování. 2. Otevřete dveře. 3. Poklepejte na RPS 10x. Při každém poklepání zelená LED 1x blikne. Interval mezi poklepáními nesmí být delší než 1,5s. 4. Červená LED začne rychle blikat. Pokud se tak nestane, vraťte se k bodu Poklepejte na RPS senzor tolikrát, jaké je Vaše první číslo v rozsahu 1-9. Při každém poklepání zelená LED 1x blikne. 6. Po zadání číslice vyčkejte na potvrzení příslušným počtem bliknutí červené LED. 7. Červená LED začne rychle blikat. Poklepejte na RPS senzor tolikrát, jaké je Vaše druhé číslo v rozsahu 1-9. Při každém poklepání zelená LED 1x blikne. 8. Po zadání číslice vyčkejte na potvrzení příslušným počtem bliknutí červené LED. 9. Pokračujte opakováním bodů 7. a 8. pro třetí a čtvrté číslo Vašeho kódu. 10. Po zadání čtvrtého čísla světla bliknou a siréna pípne pro potvrzení naprogramování kódu Vypnutí alarmu bezpečnostním kódem: 1. Poklepejte na sklo v místě přichycení RPS 10x. 2. Po každém poklepání 1x blikne zelená LED. Interval mezi poklepáními nesmí být delší než 1,5s. 3. Červená LED začne rychle blikat. 4. Vložte postupně Váš čtyřmístný kód příslušným počtem poklepání 1-9. Po každém klepnutí 1x blikne zelená LED. Interval mezi jednotlivými poklepáními nesmí být delší než 1,5s. Po zadání každé číslice vyčkejte na potvrzení příslušným počtem bliknutí červené LED. Jestliže LED potvrdí správný počet klepnutí a začne opěť rychle blikat, pokračujte zadáním zbývajících číslic. Byl-li zadán nesprávný kód, pak začne dálkový ovladač pípat a vibrovat (4x). V tom případě zopakujte postup od bodu Po zadání celého správného kódu se dveře odemknou a alarm se vypne, což bude signalizováno i na dálkovém ovladači. Poznámka O vypnutí přes bezpečnostní kód se můžete pokusit celkem 5x v průběhu 30 minut. Potom se tato funkce znemožní na následujících 24 hodin anebo do odemknutí dálkovým ovladačem. POZOR! V alarmu není z výroby naprogramován žádný bezpečnostní kód. Prvotní kód Vám doporučujeme nastavit ihned po převzetí auta! 18

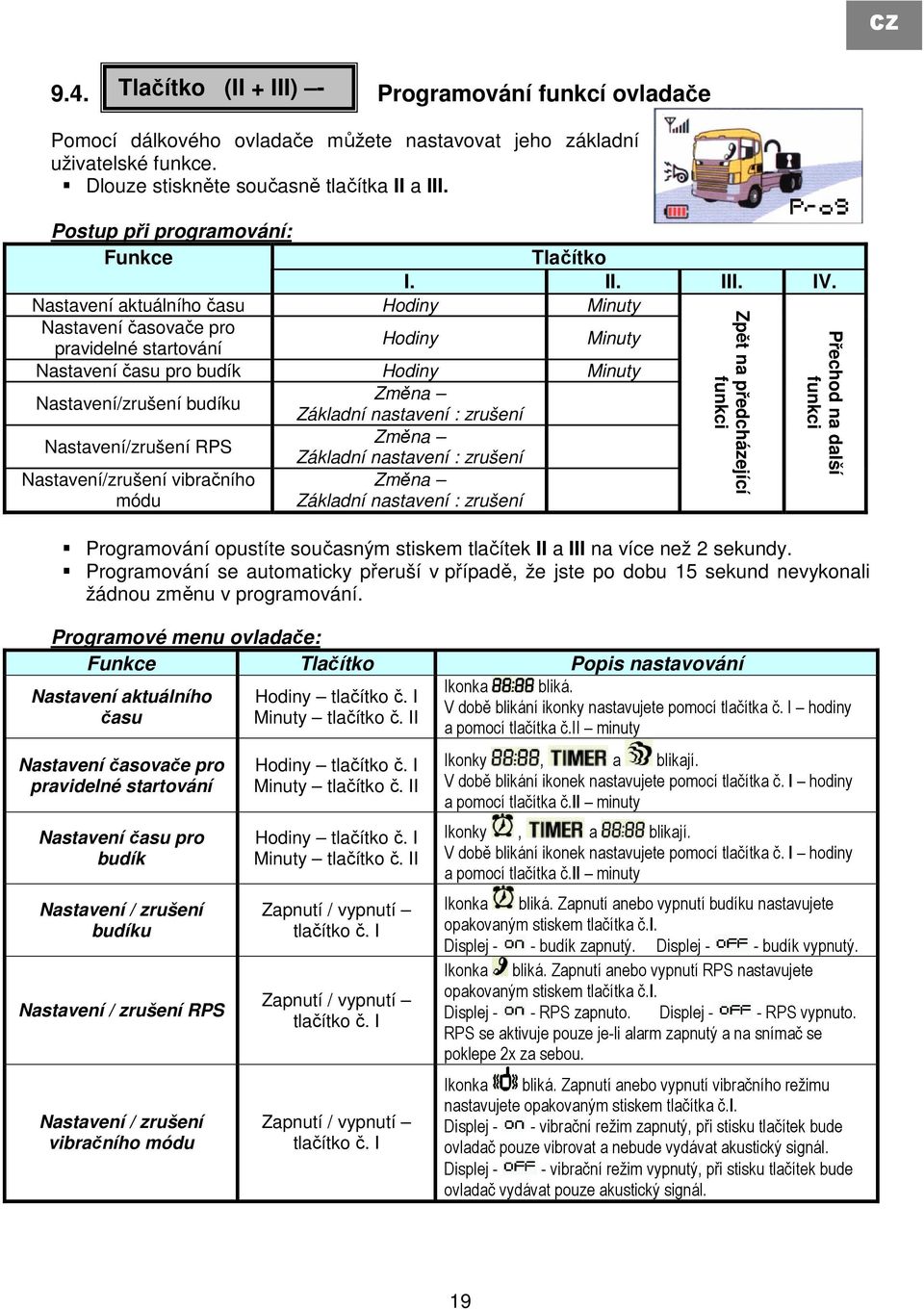

19 9.4. Tlačítko (II + III) - Programování funkcí ovladače Pomocí dálkového ovladače můžete nastavovat jeho základní uživatelské funkce. Dlouze stiskněte současně tlačítka II a III. Postup při programování: Funkce Tlačítko I. II. III. IV. Nastavení aktuálního času Hodiny Minuty Nastavení časovače pro pravidelné startování Hodiny Minuty Nastavení času pro budík Hodiny Minuty Nastavení/zrušení budíku Změna Základní nastavení : zrušení Nastavení/zrušení RPS Změna Základní nastavení : zrušení Nastavení/zrušení vibračního módu Změna Základní nastavení : zrušení Zpět na předcházející funkci Přechod na další funkci Programování opustíte současným stiskem tlačítek II a III na více než 2 sekundy. Programování se automaticky přeruší v případě, že jste po dobu 15 sekund nevykonali žádnou změnu v programování. Programové menu ovladače: Funkce Tlačítko Popis nastavování Ikonka bliká. Nastavení aktuálního Hodiny tlačítko č. I V době blikání ikonky nastavujete pomocí tlačítka č. I hodiny času Minuty tlačítko č. II a pomocí tlačítka č.ii minuty Nastavení časovače pro pravidelné startování Nastavení času pro budík Nastavení / zrušení budíku Nastavení / zrušení RPS Nastavení / zrušení vibračního módu Hodiny tlačítko č. I Minuty tlačítko č. II Hodiny tlačítko č. I Minuty tlačítko č. II Zapnutí / vypnutí tlačítko č. I Zapnutí / vypnutí tlačítko č. I Zapnutí / vypnutí tlačítko č. I Ikonky, a blikají. V době blikání ikonek nastavujete pomocí tlačítka č. I hodiny a pomocí tlačítka č.ii minuty Ikonky, a blikají. V době blikání ikonek nastavujete pomocí tlačítka č. I hodiny a pomocí tlačítka č.ii minuty Ikonka bliká. Zapnutí anebo vypnutí budíku nastavujete opakovaným stiskem tlačítka č.i. Displej - - budík zapnutý. Displej - - budík vypnutý. Ikonka bliká. Zapnutí anebo vypnutí RPS nastavujete opakovaným stiskem tlačítka č.i. Displej - - RPS zapnuto. Displej - - RPS vypnuto. RPS se aktivuje pouze je-li alarm zapnutý a na snímač se poklepe 2x za sebou. Ikonka bliká. Zapnutí anebo vypnutí vibračního režimu nastavujete opakovaným stiskem tlačítka č.i. Displej - - vibrační režim zapnutý, při stisku tlačítek bude ovladač pouze vibrovat a nebude vydávat akustický signál. Displej - - vibrační režim vypnutý, při stisku tlačítek bude ovladač vydávat pouze akustický signál. 19
