2 Zelio Logic Nepfiekonatelná flexibilita... Vítejte v Simply Smart * světě Telemecanique. Nová generace inteligentního relé Zelio Logic je určena pro řízení jednoduchých automatizačních systémů. Nabízí značnou flexibilitu a jednoduchost při řešení Vašich požadavků. Řešení pro kaïd poïadavek Zelio Logic je dostupné ve 2 variantách: kompaktní a modulární. Moderní řešení pro široký sortiment aplikací. Hledáte optimální řešení Vašeho jednoduchého automatizačního systému o velikosti I/O? Se Zelio Logic Compact minimalizujete čas potřebný pro instalaci a programování a snížíte cenu Vašeho řešení. Zelio Logic Compact je dostupný ve 3 řadách: 10, 12 nebo 20 I/O, verze s nebo bez tlačítek a podsvíceného displeje. Možnost programování ve 2 režimech: kontaktní schéma (LD) nebo funkční bloky (FBD). Dva způsoby programování: použitím tlačítek a podsvíceného displeje přímo na čelním panelu inteligentního relé, programování na PC pomocí software Zelio Soft. Hledáte řešení pro náročnější aplikace o velikosti až 40 I/O? Se Zelio Logic Modular získáte systém s větším výkonem a flexibilitou... 2 základny o velikosti 10 a 26 I/O, rozšiřitelné až do velikosti 40 I/O, 3 diskrétní rozšiřující moduly o velikosti 6, 10 a 14 I/O, 1 rozšiřující komunikační modul Modbus. nabízí nové možnosti. Zelio Logic Modular 26 I/O Komunikační modul Modbus (slave) Rozšiřující modul 14 I/O * Simply Smart Chytrý nápad. Jednoduché řešení.

3 Va e fie ení na míru snadná konfigurace od 10 do 40 vstupû/v stupû PrÛmyslové aplikace Malé jednoúčelové stroje. Decentralizované automatizační systémy. Aplikace ve stavebnictví Řízení osvětlení. Ovládání přístupových bariér. Ovládání ventilace a klimatizace. Seznamte se s možnostmi relé Zelio Logic a objednejte si startovací balíček. Komplexní řešení Vaší aplikace díky ucelené nabídce výrobků značky Telemecanique od relé až po malé automaty řady Twido a Nano. Zelio Logic Programovatelný automat Twido Relé řady Zelio

4 Jednoduché fie ení, které etfií Vá ãas a zlep uje spolehlivost! Dva zpûsoby programování Přímo na relé, pomocí tlačítek* a displeje: podsvícený LCD displej největší na trhu: 4 řádky x 18 znaků + lišta ikon, snadná navigace pomocí 6 tlačítek určených pro vkládání a parametrizaci prvků. Napájecí napětí 12 V ss, 24 V ss, 24 V st, V st. Vstupy Koncové spínače, 3žilová indukční čidla, potenciometry (0 10 V). Na PC, pomocí interaktivního software Zelio Soft, obsahujícího: programovací jazyk Zelio Soft, základní kurz programování, knihovnu aplikací. Všechny tyto informace jsou obsaženy na jediném CD! Interface Připojení programovacího kabelu, paměťová karta EEPROM, připojení modemu. Výstupy Reléové, tranzistorové. Záloha dat + datumu + času: 10 let! Certifikace: Jednoduché nastavení Jednoduché sestavení dané konfigurace pouhým připojením rozšiřujících modulů k modulární základně. Jednoduchá montáž na DIN lištu nebo panel pomocí výsuvných úchytek. Kompaktní rozměry snižují nárok na místo v rozváděči. * Programování pomocí tlačítek pouze v režimu kontaktní schéma (LD).

5 Skvûlé programování... Zelio Soft hovofií Va ím jazykem Možnost volby mezi dvěma programovacími jazyky. Kontaktní schéma jednoduché a přehledné programování: Kapacita programu až 120 řádků 5 kontaktů + 1 cívka Volba jazyka FBD schéma flexibilita programování s možností využití až 200 funkčních bloků, obsahujících: 23 předprogramovaných funkcí Nové funkce: 16 textových bloků, 16 časovačů, 16 čítačů up/down, 1 rychlý čítač, 16 analogových komparátorů, 8 funkčních bloků hodin, 28 pomocných relé, 8 komparátorů čítače, LCD displej s možností volby podsvícení, automatická změna času: zimní/letní, možnost volby typu cívky: set/reset/impulzní. Grafcet SFC Sekvenční programování 6 logických funkcí Vstupy/výstupy (I/O). Rychlé a bezpeãné programování Test formální správnosti programu Simulace a monitoring: test programu v reálném čase bez nutnosti připojení relé k PC. Vizualizace: možnost kontroly stavu I/O inteligentního relé Zelio v aplikačním prostředí. On line help

6 Ovládejte svou instalaci dálkově! Komunikační interface umožňuje vzdálené ovládání relé Zelio Logic a s tím související snížení nákladů na údržbu. Odpadá nutnost návštěvy místa instalace. Definuje priority v údržbě. Pomocí programu Zelio Soft můžete: Obdržet chybové hlášení na Vaše PC nebo na Váš mobilní telefon ve formě SMS zprávy. Dálkově ovládat danou aplikaci. Měnit program relé Zelio Logic. Nastavení a uložení chybových hlášení. analogový modem analogový modem Zelio Logic komunikační interface PC s programem Zelio Soft ovládaný stroj GSM modem mobilní telefon GSM modem

7 Výběrový prûvodce Zelio Logic Compact s displejem nebo bez displeje S displejem Napájecí napětí Počet Diskrétní Z toho analogových Výstup (O) Hodiny Typové označení I/O vstupy (I) vstupů (0 10 V ss) c 12 V relé Ano SR2B121JD relé Ano SR2B201JD c 24 V relé Ne SR2A101BD*(1) relé Ano SR2B121BD(2) tranzistor Ano SR2B122BD relé Ne SR2A201BD*(1) relé Ano SR2B201BD(2) tranzistor Ano SR2B202BD a 24 V relé Ano SR2B121B(2) relé Ano SR2B201B(2) a V relé Ne SR2A101FU*(1) relé Ano SR2B121FU(2) relé Ne SR2A201FU*(1) relé Ano SR2B201FU(2) * Programování pouze pomocí kontaktního schématu. (1) Pro objednání Zelio Logic Compact bez displeje nahraďte písmeno A písmenem D (příklad: SR2D101BD). (2) Pro objednání Zelio Logic Compact bez displeje nahraďte písmeno B písmenem E (příklad: SR2E121BD). Zelio Logic Modular* I/O rozšiřující a komunikační moduly c 24 V relé Ano SR3B101BD tranzistor Ano SR3B102BD relé Ano SR3B261BD tranzistor Ano SR3B262BD a 24 V relé Ano SR3B101B relé Ano SR3B261B a V relé Ano SR3B101FU relé Ano SR3B261FU * Každá modulární základna může být rozšířena jedním komunikačním modulem a jedním rozšiřujícím modulem I/O. S displejem Pro použití s: Počet I/O Diskrétní vstupy Reléové výstupy Pouze pro SR3XT61 (3) Zelio Logic SR3XT101 (3) Compact SR3XT141 (3) Typ Napájecí napětí Modbus (slave) c 24 V SR3MBU01BD (3) Nahradit označením BD pro napájení 24 V ss, B pro napájení 24 V st nebo FU pro napájení V st. Poznámka: Napájení rozšiřujících modulů je přes základní modul relé Zelio Logic. Dostupný v 1. pololetí Startovací balíček Napájecí zdroje Modular Compact Napájecí napětí Počet I/O Popis c 24 V 12 1 x SR2B121BD + 1 propojovací kabel + 1 software CD SR2PACKBD 20 1 x SR2B201BD + 1 propojovací kabel + 1 software CD SR2PACK2BD a V 12 1 x SR2B121FU + 1 propojovací kabel + 1 software CD SR2PACKFU 20 1 x SR2B201FU + 1 propojovací kabel + 1 software CD SR2PACK2FU c 24 V 10 1 x SR3B101BD + 1 propojovací kabel + 1 software CD SR3PACKBD 26 1 x SR3B261BD + 1 propojovací kabel + 1 software CD SR3PACK2BD a V 10 1 x SR3B101FU + 1 propojovací kabel + 1 software CD SR3PACKFU 26 1 x SR3B261FU + 1 propojovací kabel + 1 software CD SR3PACK2FU Vstupní napětí Výstupní napětí Jmenovitý proud 100 až 240 V c 12 V 1,9 A ABL7RM1202 ( Hz) c 24 V 1,4 A ABL7RM2401 Software Zelio Soft Komunikační interface* PC Popis Programovací software Zelio Soft SR2 SFT01 Propojovací kabel relé PC (délka = 3 m) SR2 CBL01 Komunikační interface (napájecí napětí V ss) SR2 COM01 Programovací software SR2 SFT03 Analogový modem SR1 MOD01 GSM modem SR1 MOD02 GSM kit: kabel (0,5 m) relé Zelio GSM modem, anténa + kabel (3 m), sada pro montáž na DIN lištu SR1 KIT02 Propojovací kabel analogový modem komunikační interface SR1 CBL03 Propojovací kabel komunikační interface PC SR1 CBL04 Příslušenství Dokumentace Paměť EEPROM SR2MEM01 Uživatelská příručka Zelio Logic SR2MAN01 (4) * Dostupný v 1. polovině (4) Pro volbu jiného jazyka než CZ zvolte prosím místo posledních znaků (CZ) následující označení: EN angličtina, FR francouzština, DE němčina, IT italština, PO portugalština, SP španělština.

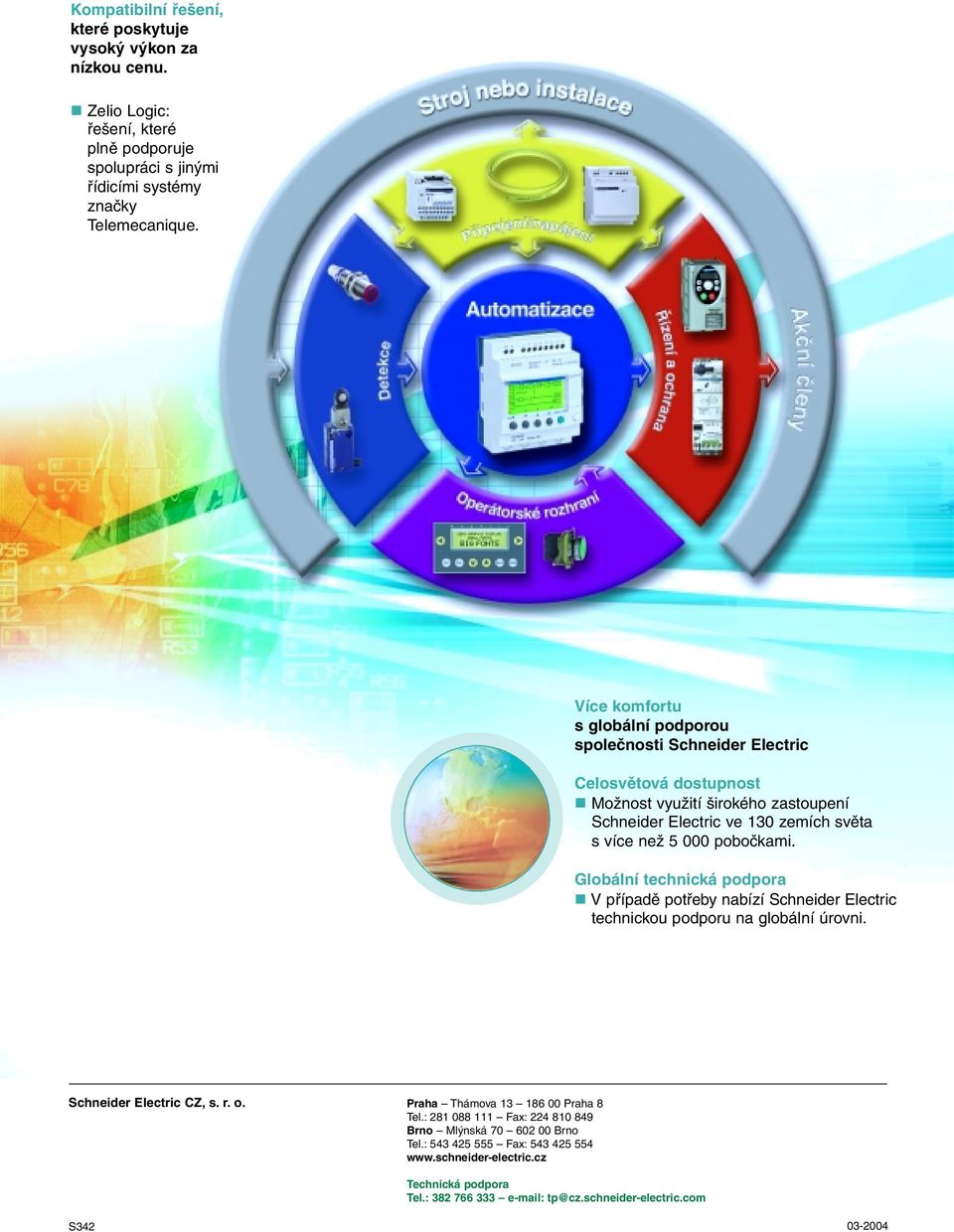

8 Kompatibilní řešení, které poskytuje vysoký výkon za nízkou cenu. Zelio Logic: řešení, které plně podporuje spolupráci s jinými řídicími systémy značky Telemecanique. Více komfortu s globální podporou společnosti Schneider Electric Celosvětová dostupnost Možnost využití širokého zastoupení Schneider Electric ve 130 zemích světa s více než pobočkami. Globální technická podpora V případě potřeby nabízí Schneider Electric technickou podporu na globální úrovni. Schneider Electric CZ, s. r. o. Praha Thámova Praha 8 Tel.: Fax: Brno Mlýnská Brno Tel.: Fax: Technická podpora Tel.: tp@cz.schneider-electric.com S
