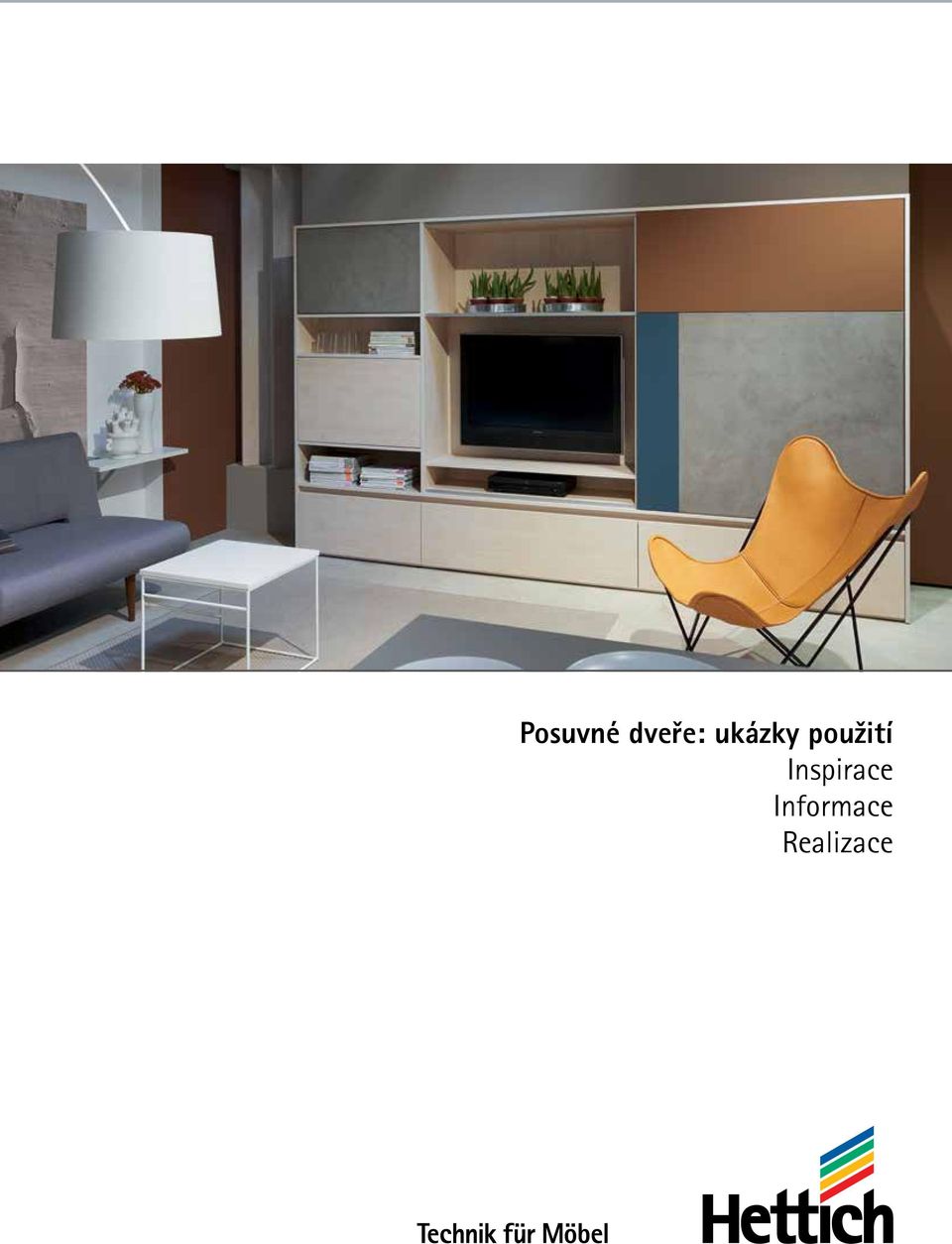

1 Posuvné dveře: ukázky použití Inspirace Informace Realizace

2 Úvodní slovo Jeden hybný prvek natrvalo ovlivnil design nábytku. Díky němu je bydlení pohodlnější. A práce efektivnější. Estéti ho milují. Puristé rovněž. A stále více lidí kupujících nábytek si ho žádá: posuvné dveře. To, že si tolik lidí oblíbilo posuvné dveře, má dobré důvody: posuvné dveře umožňují realizovat puristický design nábytku jedinečným způsobem. Nabízí ergonomický a bezbariérový přístup ke vnitřku skříně. A k tomu se přidává vynikající využití prostoru. Jak rozmanité může být použití posuvných dveří, Vám ukážou příklady v kapitole Inspirace na následujících stranách. Doufáme, že zde najdete inspiraci pro Vaše vlastní produkty. Pokud ještě nemáte zkušenosti s realizací posuvných dveří, pomůže Vám druhá část nazvaná Informace : zde se dozvíte, jak jednoduchý je krok k pohodlným posuvným dveřím a jak nalézt ten správný systém posuvných dveří. K samotnému činu pak můžete přejít pomocí třetí části Realizace. Použijte link na stažení CAD souborů, tabulku s objednacími čísly a výkresy. Obrazový materiál Děkujeme těmto společnostem za poskytnutí fotografií: Ballerina-Küchen H.-E. Ellersiek GmbH Beeck Küchen GmbH KH System Möbel GmbH Lübke GmbH & Co. KG pronorm Einbauküchen GmbH 2

3 Inspirace Jste otevření novým trendům? Pak se vám otvírají úplně nové dveře k úspěchu. Pro nábytek do ložnic a obývacích pokojů, kanceláří, obchodů a kuchyní. Nechte se inspirovat na následujících stranách! 3

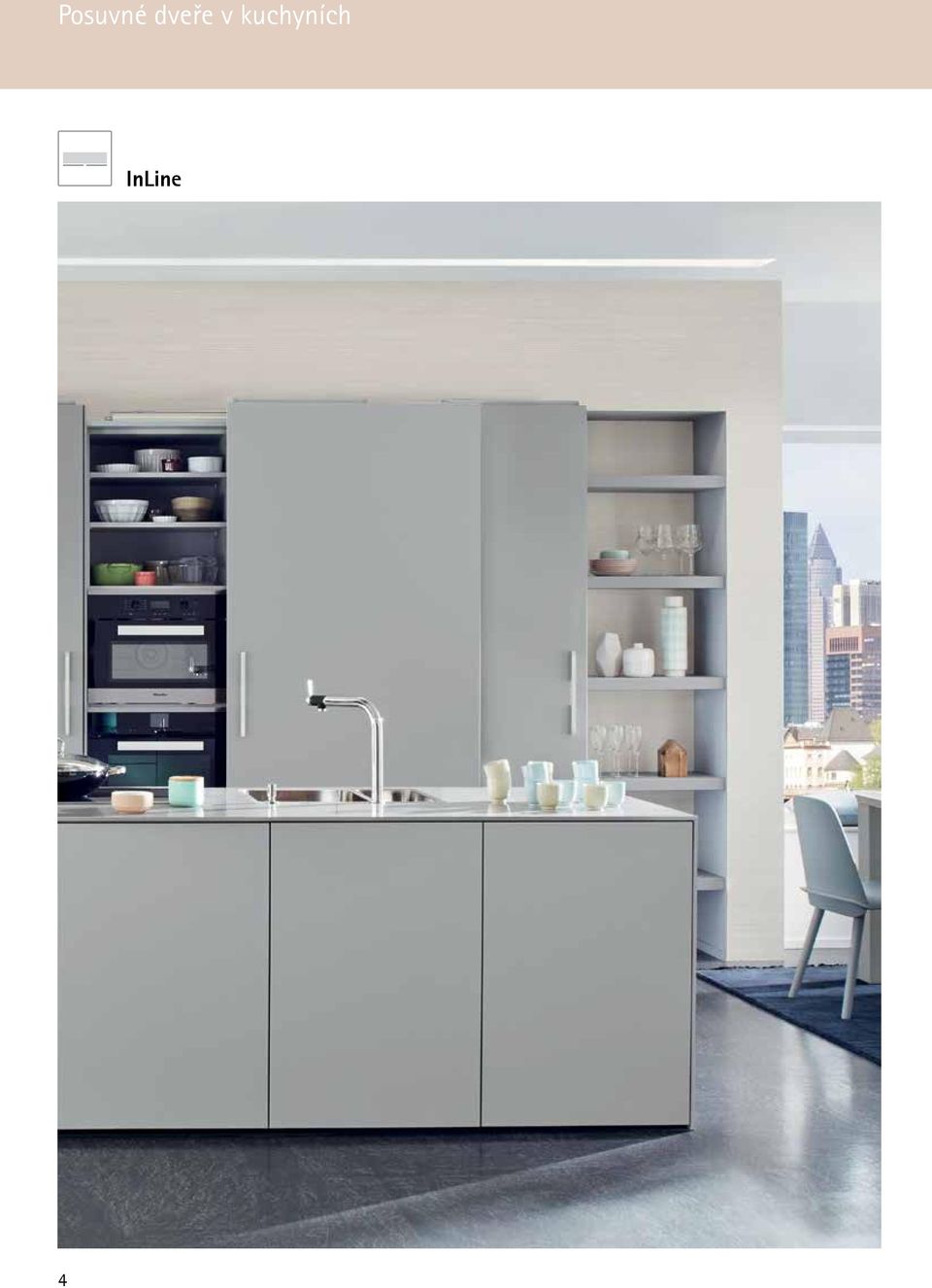

4 Posuvné dveře v kuchyních InLine 4

5 Konstrukční data: strany 42, 43 5

6 InLine TopLine 6

7 7

8 8 Konstrukční data: strany 34, 35

10 10 SlideLine

11 11

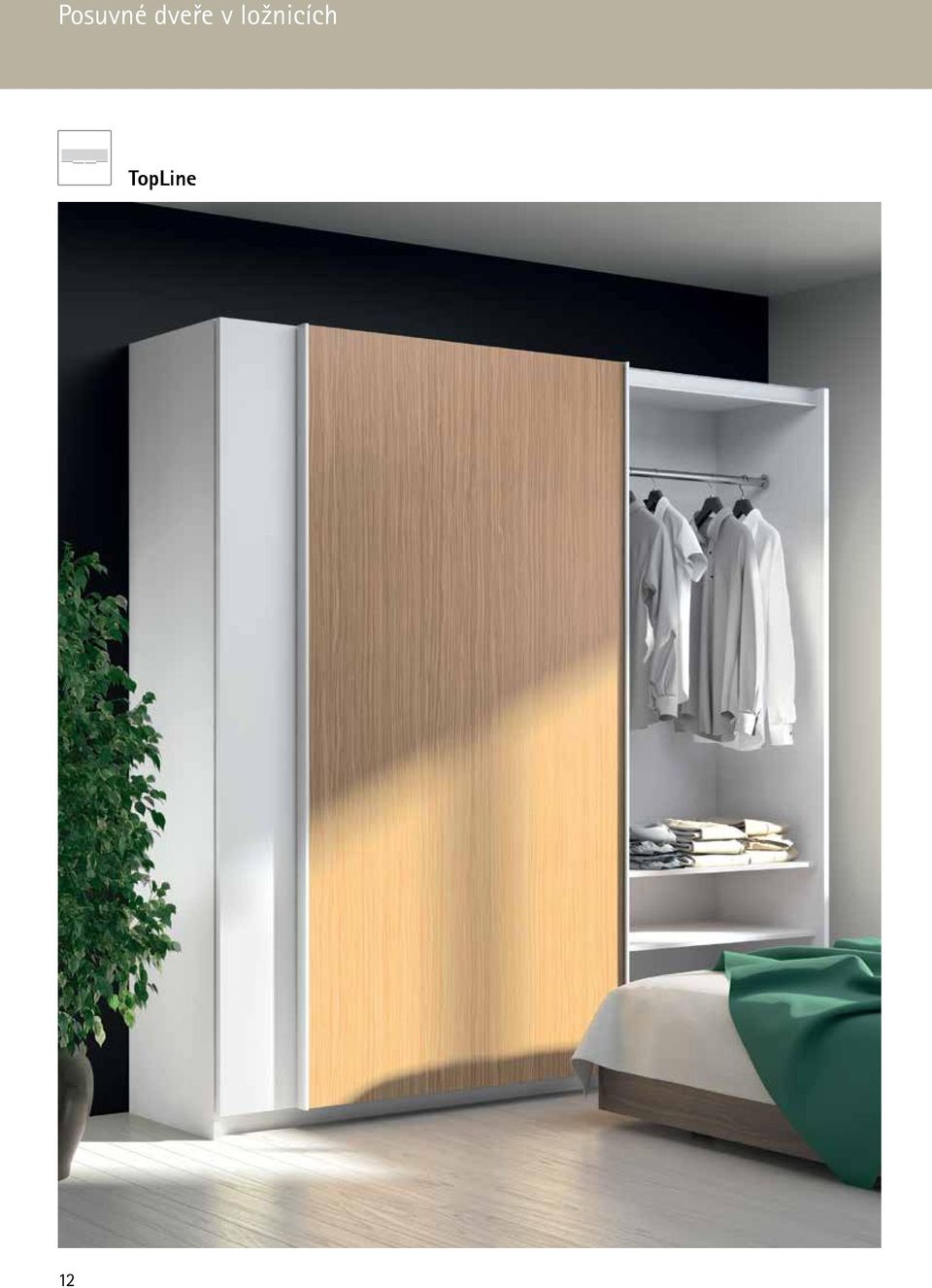

12 Posuvné dveře v ložnicích TopLine 12

13 13

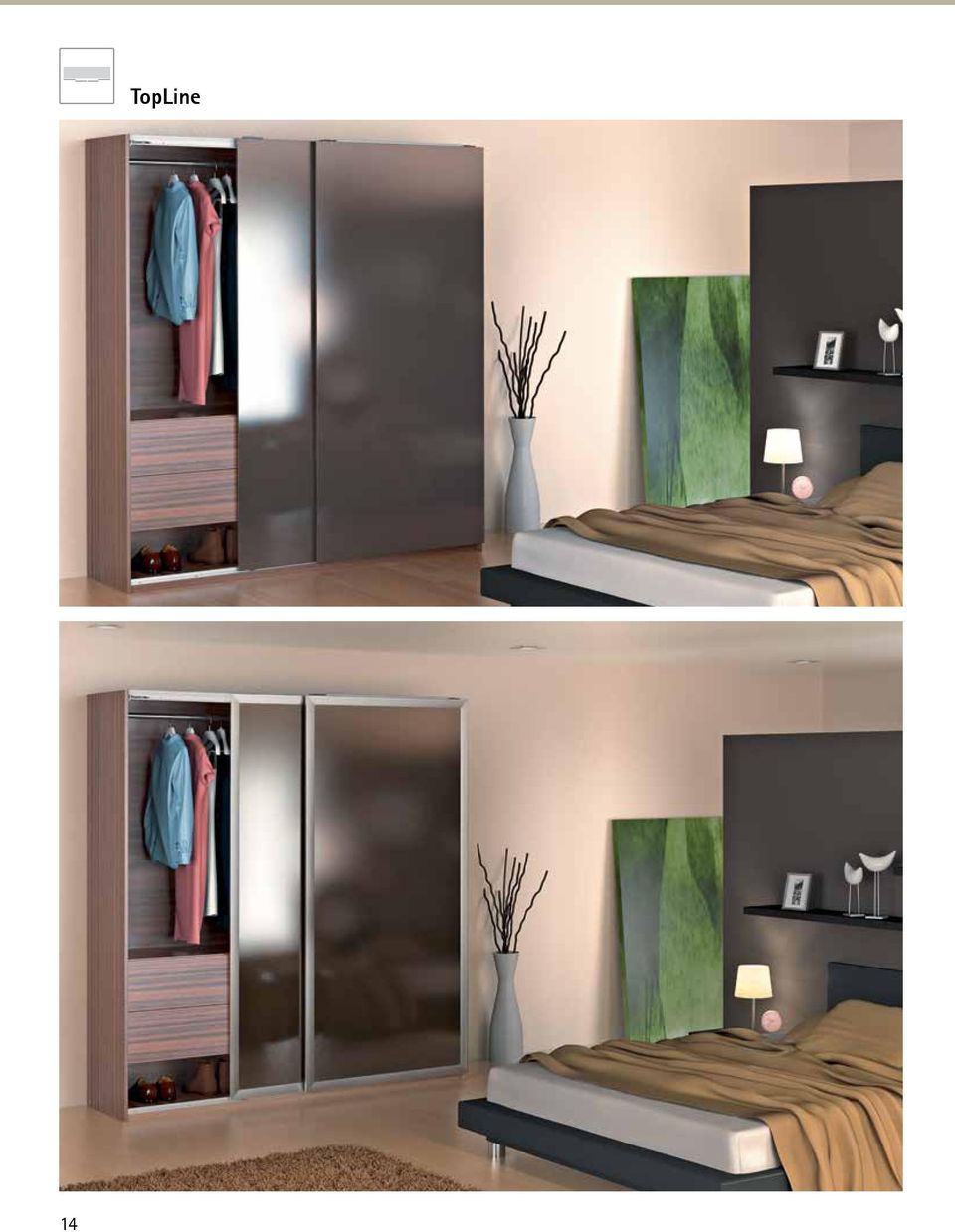

14 14 TopLine

16 Posuvné dveře v obývacích pokojích SlideLine 16

17 17

18 18 SlideLine

19 SlideLine Konstrukční data: strany 36, 37 TopLine 19

20 Posuvné dveře doma i v kanceláři SysLine Konstrukční data: strany 46, 47 20

21 SlideLine SlideLine Konstrukční data: strany 40, 41 21

22 Posuvné dveře v obchodech SlideLine 22

23 SlideLine 23

24 Posuvné dveře v koupelnách SlideLine Konstrukční data: strany 48, 49 24

25 25

26 Informace Inspirovaly Vás naše příklady použití systémů posuvných dveří? Pak Vás budou zajímat následující strany. Na nich se totiž dozvíte, jaké rozhodující výhody mají posuvné dveře oproti otvíravým a výklopným dveřím. Jak jednoduchý je krok k pohodlným posuvným dveřím. A jak nalézt ten správný systém posuvných dveří pro Vaše použití. Objevte nové možnosti pro Váš nábytek! 26

27 Přesvědčivé výhody Otvíravé dveře, výklopné nebo posuvné dveře? Při porovnání je to jasné: posuvné dveře vítězí v mnoha ohledech. Shrnuli jsme pro Vás nejdůležitější výhody: 4b Regal ohne Boden 2 Drehtürschrank Ergonomie: výhody posuvných dveří Silné stránky posuvných dveří se projeví při každodenním používání. Posuvné dveře stojí podle většiny spotřebitelů vzhledem k ergonomii a komfort za uváženou. A to z dobrých důvodů: otevřené posuvné dveře nepřekážejí v úzkých uličkách mezi nábytkem. U horních skříněk nehrozí kvůli otevřeným dveřím nebezpečí úrazu. Kromě toho lze posuvné dveře pohodlně obsluhovat bez předklánění nebo stoupání na špičky. Design: tvorba interiéru s posuvnými dveřmi Pomocí posuvných dveří se moderní, velkorysá architektura může zrcadlit také v nábytku. Velkoplošné dveře umožňují puristické návrhy interiéru, a to především se systémy kování pro dveře v jedné rovině. Výhodou moderních systémů pro posuvné dveře jsou úzké mezery, které jsou navíc díky velkoformátovým čelům dveří zredukovány na minimum. Komfortní a přesné seřízení zaručuje bezchybný výsledek montáže. Funkčnost: co musí umět dobré nábytkové dveře Pro většinu spotřebitelů jsou u skříňových dveří důležité funkční aspekty, zejména pohodlné otvírání a zavírání. Výhoda lineárního pohybu posuvných dveří by měla být spojena s malými silami, které se musí vynaložit pro otevření dveří. Velmi pozitivně je hodnocen rovněž komfort tlumení při měkkém, tichém zavírání. Od perfektního systému posuvných dveří se dále očekává lehký chod a spolehlivá kvalita. 27

28 Vždy ten nejlepší systém Pomocí systémů posuvných dveří Hettich můžete dosáhnout optimálního řešení každého požadavku zákazníka. Hettich Vám totiž nabízí mnoho variant. Každá konstrukce má své individuální přednosti a ovlivňuje vzhled nábytku. Využijte výhody systémů posuvných dveří Hettich pro Váš nábytek. Zde Vám krátce představíme různé systémy. Tak rychle naleznete ta nejdůležitější kritéria pro výběr správného systému posuvných dveří. Možnost 1: posuvné dveře s jednou nebo více dráhami Posuvné dveře s jednou dráhou nábytek zcela neuzavírají. Dveře zakrývají jen jednotlivé segmenty nábytku a mohou se odsouvat na stranu. Klasický případ použití: obývací stěna, ve které za posuvnými dveřmi zmizí televizor. Posuvné dveře s více dráhami mohou uzavřít celý nábytkový korpus. V profilech ležících za sebou se pohybují minimálně dvoje dveře. Ideální pro kancelářské, šatní a potravinové skříně: zavřené dveře zakryjí veškerý obsah skříně a tím ve vteřině vytvoří pořádek pro oko. Posuvné dveře v jedné rovině jsou zvláštní inovativní formou, která rovněž uzavře celý korpus. Zavřené čelo skříně tvoří jednu rovnou plochu, mezery jsou tak zredukovány na minimum. Varianta pro maximální nároky na design. Dveře se pohybují v jediné vodící dráze; při otvírání se však díky speciálnímu mechanismu automaticky posunují za sebou. Možnost 2: naložené nebo vložené posuvné dveře Naložené posuvné dveře zakrývají při pohledu zpředu bok korpusu, půdu a dno. Čela jsou tak dominujícím designovým prvkem nábytku. Prosím všimněte si: v případě nábytkové konstrukce se dvěma dveřmi lze navrhnout korpus s odlišnou hloubkou boků. Vložené posuvné dveře se oproti tomu pohybují mezi boky korpusu, půdou a dnem. Korpusové prvky jsou zpředu vidět a tím mají vliv na design nábytku. Boky korpusu mají shodný rozměr hloubky. 28

29 Možnost 3: posuvné dveře s dolním nebo horním nosným profilem Posuvné dveře s dolním nosným profilem stojí na kolečkách u své dolní hrany a jsou stabilizovány vedením u horní hrany dveří. Díky jednoduché konstrukci korpusu, převážně nízkým hmotnostem dveří a jednoduché montáži se dveře s dolním nosným profilem optimálně hodí pro ekonomické konstrukce skříní s posuvnými dveřmi. Posuvné dveře s horním nosným profilem jsou zavěšeny u půdy. Vedení u dna brání kývavému pohybu dveří. Části kování mohou být umístěny nenápadně u půdy a dna pro harmonický vzhled. Posuvné dveře s horním nosným profilem jsou ideálně vhodné pro velmi těžké dveře, jako např. u velkých šatních skříní. Možnost 4: montáž posuvných dveří na půdě nebo před půdou Pomocí jednoduchého triku lze kování namontovat na půdě tak, aby nebylo vidět: Půda se sníží o 60 mm. Předpoklad: Jde o vysokou skříň, jejíž půda neleží v dohledu. U nízkých skříní lze půdu vidět vždy. V takovém případě se korpus a půda smontují standardním způsobem a kování se upevní buď před půdou/dnem nebo na půdě/ dnu. Zavírání dveří nahoře lícuje - opticky čisté řešení. Mimochodem: konstrukce skříně je stejná jako u skříní s otvíravými dvířky na závěsech. Výhoda: dodatečné předělání otočných dveří na posuvné je možné bez velké námahy Možnost 5: velikost a materiál posuvných dveří Rozhodující pro výběr vhodného systému: velikost a materiál posuvných dveří. U velikosti berte v potaz, že se širší dveře pohybují mnohem stabilněji než úzké, vysoké posuvné dveře. Základní pravidlo: šířka posuvných dveří by měla činit minimálně polovinu výšky dveří. 29

30 Systémy kování Hettich pro posuvné dveře Ať se jedná o nábytek do ložnic, obývacích pokojů, kanceláří nebo kuchyní Hettich Vám nabízí inovativní systémy posuvných dveří, které se přesně hodí pro Vaše představy o nábytku. Vyspělé výrobky vzešlé z půl století zkušeností a úspěchů. Profitujte z toho ve Vašem kvalitním nábytku! Ideální systém posuvných dveří pro Vaši nábytkovou konstrukci najdete zde: Systém posuvných dveří Specifikace dveří Hmotnost dveří Počet dveří TopLine M vícedráhové s horním nosným profilem naložené 35 kg 2 / 3 TopLine L vícedráhové s horním nosným profilem naložené 50 kg 2 / 3 / 4 TopLine XL vícedráhové s horním nosným profilem naložené 80 kg 2 / 3 SlideLine M jednodráhové s dolním nosným profilem naložené 30 kg 1 SlideLine 55+ vícedráhové s dolním nosným profilem vložené 30 kg 2 SysLine S vícedráhové s horním nosným profilem vložené 15 kg 2 / 3 InLine XL jednodráhové s horním nosným profilemg naložené 60 kg 2 30

31 * Možné konfigurace šířek a výšek dveří viz katalog Materiál Tloušťka dveří Šířka dveří* Max. výška dveří* Tlumení Silent System Pozice nosného profilu Pozice vodicího profilu Dřevo max. 19 mm mm 2300 mm volitelné před půdou před dnem pod dnem Dřevo Hliníkový rám max. 40 mm mm 2600 mm volitelné na půdě před půdou před dnem pod dnem Dřevo Hliníkový rám max. 50 mm mm 2600 mm standard na půdě pod dnem Dřevo Sklo Hliníkový rám max. 25 mm mm 2000 mm volitelné před půdou (tloušťka půdy 15 až 38 mm) před dnem (tloušťka dna 15 až 38 mm) Dřevo max. 19 mm mm 1500 mm volitelné v půdě (tloušťka půdy 16 mm) ve dně Dřevo Hliníkový rám max. 19 mm mm 1500 mm volitelné v půdě (tloušťka půdy 16 mm) ve dně Dřevo Hliníkový rám max. 25 mm mm 2600 mm standard na půdě pod dnem 31

32 Realizace Chtěli byste své zvolené posuvné dveře přímo zrealizovat? Je to snadné. Pro všechny označené nápady z kapitoly Inspirace naleznete na následujících stranách potřebná konstrukční data CAD a informace o objednávce. Nosíte v hlavě vlastní návrh nebo byste chtěli upravit naše návrhy dle svých představ? Pak Vás jistě budou zajímat konstrukční tipy na začátku kapitoly. Přejeme Vám mnoho úspěchu při realizaci Vašich posuvných dveří. 32

33 Konstrukční tipy Naložení dveří popisuje překrytí dveří na boku korpusu. Přesah dveří měří přesazení otevřených dveří vůči mezistěně. Přesazení dveří zajistí, že přední dveře nenarazí na úchytku zadních dveří. Naložení dveří Přesazení dveří Přesah dveří Překrytí dveří popisuje plochu zadních dveří, která je trvale zakryta předními dveřmi. Překrytí by mělo být cca dvakrát tak velké, jako je mezera mezi předními a zadními dveřmi, aby nebylo skrze mezeru vidět do skříně. U dveří s hliníkovým rámem se jako překrytí často bere šířka rámu. Tak se svislé rámy předních a zadních dveří nacházejí v polovině skříně přesně za sebou. Překrytí dveří Naložení dveří jako faktor ovlivňující přesah dveří Menší naložení dveří při stejné šířce dveří zvětšuje přesah dveří. Větší překrytí dveří jedněmi většími dveřmi zvětšuje přesah dveří. Mezistěna jako faktor ovlivňující přesah dveří Tenčí mezistěna při stejné šířce dveří zvětšuje přesah dveří. Konstrukce dveří s otvíráním do zákrytu Zadní dveře musí dosáhnout stejného naložení jako přední dveře. V tomto případě jsou zapotřebí speciální profily. Naložení dveří Přesazení dveří 33

34 Systém posuvných dveří TopLine M Montáž před půdou Informace pro výrobu TopLine M: Potravinová skříň pro kuchyně, dva korpusy 600 mm s distančním mezikusem, bez přesahu otevřených dveří do světlosti korpusu Příklad kování pro tuto konstrukci: Objednací č. Položka Počet Sada horního kování Sada dolního vedení Sada tlumení zavírání Silent System Nosný profil, hliník eloxovaný, délka 2,0 m Vodicí profil, plast šedý, délka 2,0 m Korpusová lišta pro přední dveře, délka 2,1 m Korpusová lišta pro zadní dveře, délka 2,1 m 1 CAD-data této konstrukce můžete stáhnout zde: 34

35 Systém posuvných dveří TopLine M Boční pohled , ,8 16 Technik für Möbel 35

36 Systém posuvných dveří SlideLine M Montáž před půdou Informace pro výrobu SlideLine M: Policová skříň do obývacího pokoje, 4 posuvné dveře různých velikostí Příklad kování pro tuto konstrukci: Objednací č. Položka Počet SlideLine M, vozíky a vodicí díly Sada profilů, hliník eloxovaný, 4,0 m 2 CAD-data této konstrukce můžete stáhnout zde: 36

37 Systém posuvných dveří SlideLine M Boční pohled 10 8,5 10,5 14, ,5 10,5 8, Technik für Möbel 37

38 Systém posuvných dveří SlideLine 55 plus Montáž mezi půdu a dno Informace pro výrobu SlideLine 55 plus: Šatní skříň se dvěma vloženými posuvnými dveřmi a zásuvkami Příklad kování pro tuto konstrukci: Objednací č. Položka Počet SlideLine 55 Plus, vodicí díl a Silent System, levý SlideLine 55 Plus, vodicí díl a Silent System, pravý SlideLine 55 plus, vozík Aktivátor Dveřní doraz Nosný profil, hliník eloxovaný, 4,0 m 4 CAD-data této konstrukce můžete stáhnout zde: 38

39 Systém posuvných dveří SlideLine 55 plus Boční pohled 7, ,5 4 5, , Technik für Möbel 39

40 Systém posuvných dveří SlideLine 55 plus Montáž mezi půdu a dno Informace pro výrobu SlideLine 55 plus: Kancelářská skříň, přední dveře s polodrážkou Příklad kování pro tuto konstrukci: Objednací č. Položka Počet SlideLine 55 Plus, vodicí díl a Silent System, levý SlideLine 55 Plus, vodicí díl a Silent System, pravý SlideLine 55 plus, vozík Aktivátor Dveřní doraz Nosný profil, hliník eloxovaný, 4,0 m 4 CAD-data této konstrukce můžete stáhnout zde: 40

41 Systém posuvných dveří SlideLine 55 plus Boční pohled 7,5 7, , Technik für Möbel 41

42 Systém posuvných dveří InLine XL Dveře v jedné rovině Informace pro výrobu InLine XL: Kuchyňská skříň. Zavřené posuvné dveře jsou v jedné rovině. Příklad kování pro tuto konstrukci: Objednací č. Položka Počet Sada InLine XL, šířka jednoho křídla mm Doplňková sada montážních prvků 1 CAD-data této konstrukce můžete stáhnout zde: 42

43 Systém posuvných dveří InLine XL Boční pohled 60 11, , Technik für Möbel 43

44 Systém posuvných dveří SysLine S Montáž mezi půdu a pracovní desku Informace pro výrobu SysLine S: Skříňka na pracovní desce kuchyňské linky. Příklad kování pro tuto konstrukci: Objednací č. Položka Počet Sada SysLine S s tlumením Silent System Nosný profil s otočnou západkou, hliník 2,0 m 1 Nosný profil s otočnou západkou, hliník 2,0 m: 44

45 Systém posuvných dveří SysLine S Boční pohled 14 13,4 4 4, Technik für Möbel 45

46 Systém posuvných dveří SysLine S Montáž v půdě Informace pro výrobu SysLine S: Kombinace kancelářského nábytku z různých korpusových prvků Příklad kování pro tuto konstrukci: Objednací č. Položka Počet SysLine S, vozíky a vodicí díly Nosný profil s otočnou západkou, hliník, 2,0 m 4 CAD-data této konstrukce můžete stáhnout zde: 46

47 Systém posuvných dveří SysLine S Boční pohled 14 13,4 8,7 13, ,5 2 11, ,5 2 11, Technik für Möbel 47

48 Systém posuvných dveří SlideLine M Montáž před půdou Informace pro výrobu SlideLine M: Zrcadlová skříň se dvěma posuvnými křídly Příklad kování pro tuto konstrukci: Objednací č. Položka Počet Sada SlideLine M s tlumením Silent System Sada profilů, hliník eloxovaný, 3,0 m 1 CAD-data této konstrukce můžete stáhnout zde: 48

49 Systém posuvných dveří SlideLine M Boční pohled ,5 33,5 14,5 8, Technik für Möbel 49

50 Místo pro Vaše nápady 50

51 Technik für Möbel 51
