2 Slide it. Love it. Slide it. Love it. Lidem se to prostě líbí. Na jejich tabletech. Na jejich telefonech. Revoluční estetika virtuálního posunování fascinuje miliony lidí: prstem ovládaný plynulý pohyb je v módě. Mnohá praktická auta mají posuvné dveře, posuvnou střechu, která zajistí čerstvý vzduch a pocit velkého prostoru, doma posunujeme dveřmi a rozdělujeme jimi prostor nebo jsou jednoduše součástí nábytku. Jste přístupní novým trendům? Pak se Vám otvírají úplně nové dveře k úspěchu. V tomto případě se otevírají do strany. Nezáleží na tom, zda jde o nábytek do ložnic, obývacích pokojů, kanceláří nebo kuchyní Hettich nabízí inovativní systémy kování pro posuvné dveře, které se hodí přesně pro Vaše představy o ideálním nábytku. Jste otevření novým zážitkům? Vítejte u firmy Hettich. 2

3 Ergonomie Silné stránky posuvných dveří se projeví při každodenním používání. Posuvné dveře stojí podle většiny spotřebitelů vzhledem k ergonomii a komfortu za uváženou. A to z dobrých důvodů: otevřené posuvné dveře nepřekážejí v úzkých uličkách mezi nábytkem. U horních skříněk nehrozí kvůli otevřeným dveřím nebezpečí úrazu. Kromě toho lze posuvné dveře pohodlně obsluhovat bez předklánění nebo stoupání na špičky. Design Pomocí posuvných dveří lze se moderní, velkorysá architektura může zrcadlit také v nábytku. Velkoplošné dveře umožňují puristické návrhy interiéru, a to především se systémy kování pro dveře v jedné rovině. Výhodou moderních systémů pro posuvné dveře jsou úzké mezery, které jsou navíc díky velkoformátovým čelům dveří zredukovány na minimum. Komfortní a přesné seřízení zaručuje bezchybný výsledek montáže. Funkce Pro většinu spotřebitelů jsou u skříňových dveří důležité funkční aspekty, zejména pohodlné otvírání a zavírání. Výhoda lineárního pohybu posuvných dveří by měla být spojena s malými silami, které se musí vynaložit pro otevření dveří. Velmi pozitivně je hodnocen rovněž komfort tlumení při měkkém, tichém zavírání. Od perfektního systému posuvných dveří se dále očekává lehký chod a spolehlivá kvalita. Technik für Möbel 3

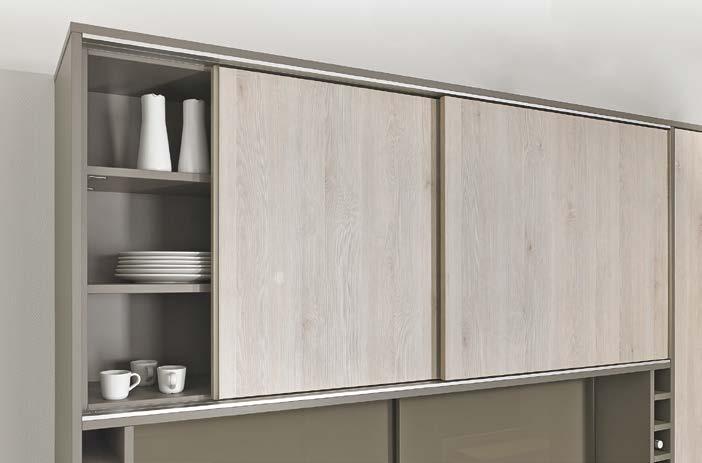

4 Kování pro posuvné dveře s dolním nosným profilem SlideLine M pro vložené dveře Přehled výhod Jeden systém, nesčetné možnosti použití Se systémem SlideLine M je konstrukce a výroba skříní se 2 nebo 3 posuvnými křídly hravě snadná. Zde se Vaší kreativitě nekladou žádné meze. SlideLine se uplatní v nejrůznějším nábytku: v horní kuchyňské skříňce, ve výklenku, v dětském pokoji. Pohyb dřevěných, hliníkových nebo skleněných dveří hmotnosti do 30 kg je měkce a tiše tlumený při zavírání, při otvírání i při vzájemném kolizním pohybu. Nosné a vodicí profily se dají namontovat na korpus či pracovní desku z rozličných materiálů. Montáž je volitelně našroubováním, přilepením nebo zapuštěním do drážky. Design: V horní skříni nebo ve výklenku: SlideLine M je chytré řešení pro moderní kuchyně. Bez rizika: SlideLine M s vloženými posuvnými křídly je ideální do dětského pokoje. Osvědčený systém: používají se standardní sady kování SlideLine M. Flexibilní montáž: Nosné a vodicí profily se dají přišroubovat, přilepit nebo zapustit do drážky. 4

5 Kování pro posuvné dveře s dolním nosným profilem SlideLine M pro vložené dveře Přehled y x Přehled parametrů 6-7 Technické informace ve zkratce Formáty dveří Silent System Znázornění funkce Jednotlivé součásti 8-10 Rozměry 11 Montáž Příslušenství viz katalog "Technika a použití", svazek Technické informace viz katalog "Technika a použití", svazek 1 Výpočet hmotností dveří Kritéria kvality 1694 Technik für Möbel 5

6 Kování pro posuvné dveře s dolním nosným profilem SlideLine M pro vložené dveře Přehled parametrů Technické informace ve zkratce Systém pro posuvné dveře se 2 dráhami a dolním nosným profilem Vložené dveře Dřevěné dveře, skleněné dveře nebo dveře s hliníkovým rámem 55 mm pro 2 nebo 3 křídla Nosný a vodicí profil k našroubování, nalepení nebo zalisování Hmotnost dveří do 30 kg Výška dveří do 2000 mm Šířka dveří mm Výškové seřízení +/- 2 mm Tlumení Silent System ve směru zavírání, otvírání i kolize Rychlomontáž dveří bez použití nářadí Testováno podle EN 15706, úroveň 3 Rozměry a hmotnost dveří TH TH 2 x TB TB TB TB TH Materiál dveří Počet a pozice dveří mm AL Tlumení Silent System 1 křídlo 2 křídla 3 křídla Tlumení ve směru zavírání Tlumení ve směru otvírání Kolizní tlumení 6

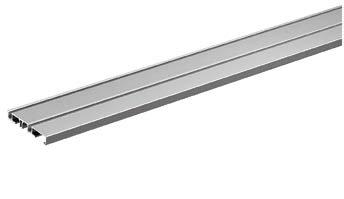

7 Kování pro posuvné dveře s dolním nosným profilem SlideLine M pro vložené dveře Přehled parametrů Znázornění funkce: 2-dráhový profil k přišroubování a přilepení Znázornění funkce: 1-dráhový profil k zalisování Technik für Möbel 7

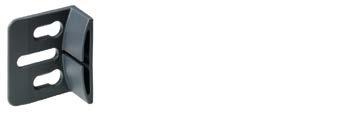

8 Kování pro posuvné dveře s dolním nosným profilem SlideLine M, naložené dveře Jednotlivé součásti Hett CAD Sada kování pro tlumené dveře (tlumení ve směru zavírání, otevírání i kolize) Sada obsahuje všechny díly potřebné pro 1 posuvné dřevěné dveře nebo dveře s hliníkovým rámem 55 mm s tlumením Sadu kování lze použít bez dalších doplňků Pro montáž vozíků a vodicích dílů na hliníkový rám 55 mm je třeba použít odpovídající šrouby. Sada obsahuje: 2 ks vozík s tlumením 2 ks vodicí díl 2 ks aktivátor 2 ks horní koncový doraz 2 ks vodicí pouzdro 1 ks protikolizní tlumič 1 ks šestihranný klíč 1,5 mm Upevňovací šrouby pro dřevěné dveře Upozornění: Profily je třeba objednat zvlášť Hmotnost na jedny dveře (max.) Typ dveří Minimální šířka dveří mm Obj. číslo Bal. 10 Dřevěné dveře, dveře s hliníkovým sada rámem 55 mm 30 Dřevěné dveře, dveře s hliníkovým rámem 55 mm sada Sada kování pro netlumené dveře Sada obsahuje všechny díly potřebné pro 1 netlumené posuvné dveře dřevěné nebo dveře s hliníkovými rámy 55 mm Sadu kování lze použít bez dalších doplňků Pro montáž vozíků a vodicích dílů na hliníkový rám 55 mm je třeba použít odpovídající šrouby. Sada obsahuje: 2 ks vozík bez tlumení 2 ks vodicí díl 2 ks dolní koncový doraz 2 ks horní koncový doraz 4 ks vodicí pouzdro 1 ks šestihranný klíč 1,5 mm Upevňovací šrouby pro dřevěné dveře Upozornění: Profily je třeba objednat zvlášť Typ dveří Minimální šířka dveří mm Obj. číslo Bal. Dřevěné dveře, dveře s hliníkovým rámem 55 mm sada Upozornění Pro skleněné dveře je třeba použít adaptéry viz katalog Technika a použití, svazek 1, str

9 Kování pro posuvné dveře s dolním nosným profilem SlideLine M pro vložené dveře Jednotlivé součásti Hett CAD 2-dráhový nosný profil k přišroubování a přilepení 2-dráhový profil bez předvrtaných otvorů Upevnění pomocí šroubů ve žlábku nebo upevnění oboustrannou lepicí páskou Pro skříň se 2 nebo 3 křídly je třeba použít 2 nosné profily Hliník, stříbřitě eloxovaný Délka mm Obj. číslo Bal ks 2-dráhový nosný profil k přišroubování 2-dráhový profil s předvrtanými otvory Upevnění přišroubováním Pro skříň se 2 nebo 3 křídly je třeba použít 2 nosné profily Hliník, stříbřitě eloxovaný Délka mm Obj. číslo Bal ks 1-dráhový nosný profil k zalisování 1-dráhový profil Upevnění zalisováním do drážky Pro skříň se 2 nebo 3 křídly je třeba použít 4 nosné profily Hliník, stříbřitě eloxovaný Délka mm Obj. číslo Bal ks Technik für Möbel 9

10 Kování pro posuvné dveře s dolním nosným profilem SlideLine M pro vložené dveře Jednotlivé součásti Hett CAD Upevňovací šrouby Pro 2-dráhový nosný profil k upevnění pomocí šroubů skrytých ve žlábku Upevňovací šrouby pro tloušťky 16, 18, 19 a 25 mm Ocel pozinkovaná Pro jednu sadu profilů je třeba použít jednu sadu šroubů Sada obsahuje: 26 kusů šroubů Tloušťka police mm Obj. číslo Bal sada sada sada Lepicí páska Oboustranná lepicí páska pro přilepení 2-dráhového nosného profilu Pro nosný profil délky 2500 mm použijte 5 metrů lepicí pásky Při použití lepicí pásky se předpokládá vhodný očištěný povrch Dodává se v roli 25 m Lze snadno zkrátit Délka m Obj. číslo Bal ks Montážní pomůcka Pro 2-dráhový nosný profil k přišroubování a přilepení Pro montáž jsou potřebné 2 montážní pomůcky Obj. číslo Bal ks Distanční díl k přišroubování Pro skříň se 2 dveřmi o výšce <1 000 mm je zapotřebí 1 distanční díl Pro skříň se 2 dveřmi o výšce >1 000 mm jsou zapotřebí 2 distanční díly Plast šedý Obj. číslo Bal ks 10

11 Kování pro posuvné dveře s dolním nosným profilem SlideLine M pro vložené dveře Rozměry Montáž 2-dráhového nosného profilu k přišroubování a přilepení ø 3,5 ø 9 7 5, SPS 3,5 x 20 8, ,5 H ,4 x H 25 ø 5 x , ,4 x H , H > ,4 x H 25 ø 5 x 12 7,3 ø 6,3 x 12,5 / 7,3 ø 3,5 x 12 Montáž 1-dráhového nosného profilu k zalisování 7, , , ,5 H ,4 x H 25 ø 5 x , ,4 x H , H > ,4 x H 25 ø 5 x 12 7,3 ø 6,3 x 12,5 / 7,3 ø 3,5 x 12 Technik für Möbel 11

12 Kování pro posuvné dveře s dolním nosným profilem SlideLine M pro vložené dveře Montáž Montáž aktivátorů a koncových dorazů do nosného profilu Silent System: Q Silent System: R Z = 18,5 mm Z = 18,5 mm Z = 16,5 mm Z = 13 mm Z = 18,5 mm Z = 18,5 mm Z = 16,5 mm Z = 13 mm 1,5!! 12

13 Kování pro posuvné dveře s dolním nosným profilem SlideLine M pro vložené dveře Montáž Montáž 2-dráhového nosného profilu k přišroubování ø5 Montáž 2-dráhového nosného profilu k přišroubování ø 3,5 Montáž 2-dráhového nosného profilu k přilepení Technik für Möbel 13
