Vodě odolná hands-free kamera na helmu ATC-3K. Uživatelský návod

Transkript

1 Vodě odolná hands-free kamera na helmu ATC-3K

2 Vážený zákazníku, Děkujeme vám, že jste si koupili kameru Oregon Scientific ATC-3K. Kamera je určena pro všechny nadšence pro akční, outdorové a extrémní sporty, aby mohli natočit své sportovní výkony ze své perspektivy. Kamera byla vyvinuta a vyrobena s maximální pečlivostí a přesností tak, abyste si mohli přenést domů svoje dobrudružné výkony. Přečtěte si pečlivě všechny pokyny, technické informace, tipy a rady, abyste mohli maxímálně využít kameru ATC3K. Tento výrobek je ve shodě s EMC a RoHS směrnicemi EU. Nakládání s nepotřebným elektrickým a elektronickým zařízením (platné v Evropské unii a dalších evropských státech uplatňujících oddělený systém sběru) Tento symbol umístěný na výrobku nebo jeho balení upozorňuje, že by s výrobkem po ukončení jeho životnosti nemělo být nakládáno jako s běžným odpadem z domácnosti. Místo toho by měl být odložen do sběrného místa, určeného k recyklaci elektronických výrobků a zařízení. Dodržením těchto pokynů zabráníte negativním dopadům na životní prostředí a zdraví lidí, které naopak může být ohroženo nesprávným nakládáním s výrobkem při jeho likvidaci. Recyklování materiálů, z nichž je vyroben, pomůže zachovat přírodní zdroje. Pro získání dalších informací o recyklaci tohoto výrobku kontaktujte prosím místní orgány státní správy, místní firmu zabezpečující likvidaci a sběr odpadů nebo prodejnu, v níž jste výrobek zakoupili. Obsah Rychlé spuštění kamery... 3 Upozornění... 3 Technická specifikace... 5 Minimální požadavky na PC... 5 Popis částí a příslušenství... 6 Popis připevnění kamery... 8 Provoz kamery Nastavení pomocí menu Připojení kamery k PC Instalace ovladačů pro použití ATC3K jako webcamu Použití ATC3K jako webcam Přehrávání video záznamů na televizoru Odstraňování problémů

3 Rychlé spuštění kamery Zapnutí kamery Stiskněte na 2s tlačítko zbývajícím čase.. (kamera 2x pípne). Rozsvítí se LCD displej s údajem o Nahrávání videa 1. Zaměřte kameru na objekt, který chcete snímat. 2. Ke spuštění nahrávání stiskněte na 2s tlačítko "Movie Shutter Button" (kamera 1x pípne). Na LCD displeji je zobrazen uplynulý čas. 3. K zastavení nahrávání stiskněte znovu na 2s tlačítko " Movie Shutter Button" (kamera 2x pípne). Na LCD displeji se na 2s zobrazí délka nahraného videa. Potom se zobrazí zbývající doba, která je k dispozici (jde pouze o přibližnou dobu záznamu, který se vejde na kartu). Upozornění Při provozu kamery dodržujte níže uvedené pokyny. Kamera ATC-3K je odolná vůči nárazům pouze částečně. Chraňte kameru před pádem na zem a před jinými nárazy. V zájmu vaší bezpečnosti neobsluhujte kameru během sportovního výkonu. Nepřechovávejte dlouhodobě kameru ve vlhkém nebo prašném prostředí. Může to způsobit požár nebo úraz elektrickým proudem. Nepřechovávejte dlouhodobě kameru v místě s extrémně vysokou teplotou jako např. na přímém slunci. Může to poškodit vnější povrch kamery nebo její vnitřní části. K odstranění otisků prstů nebo prachu očistěte měkkým hadříkem. Pro napájení kamery používejte alkalické baterie při teplotách 0 C až +40 C. Pracovní tepotní rozsah pro normální alkalické baterie AA je 0 C až +40 C. Při vyšších nebo nižších teplotách nemusí baterie pracovat správně. Před vyjmutím baterií nebo paměťové karty kameru vypněte. Pokud vyjmete paměťovou kartu ze zapnuté kamery, může dojít ke ztrátě dat. Pokud nebudete kameru dlouho používat, vyjměte z ní baterie a SD kartu a kameru uložte na dobře větrané místo, abyste zabránili korozi nebo zplesnivění kamery. Kontaktujte autorizovanou opravnu v níže uvedených případech: a) Zástrčka je poškozená nebo opotřebovaná. b) Kamera spadla na zem nebo byla poškozena skříň kamery. c) Do kamery vnikla kapalina. Odpovědnost výrobce / prodejce: Výrobce / prodejce neodpovídá za zranění nebo škody na majetku způsobené účastí ve sportech nebo aktivitách s vysokým rizikem; výrobce odpovídá pouze za výrobní vady na zařízení. Autorská práva: Žádame uživatele, aby si uvědomili, že kopírování nebo přesun paměti obsahující obrázky nebo data chráněná autorskými právy je povoleno pouze v rámci platných restrikcí. Za porušení autorských práv prostřednictvím této kamery je plně zodpovědný uživatel kamery

4 Vodotěsnost kamery Kamera ATC-3K je vodotěsná do hloubky 3m. Výrobce / prodejce neodpovídá za poškození kamery způsobené vniknutím vody do kamery v důsledku chybného použití kamery. Upozornění: K zajištění vodotěsnosti kamery proveďte následující: 1. Aplikujte silikonové mazivo (součást balení kamery). Sejměte z kamery oba O-kroužky a pomocí prstů na ně naneste slabou vrstvu silikonového maziva. Silikon musí být nanesen rovnoměrně. Sejměte O-kroužky a pomocí prstů jemně naneste slabou vrstvu silikonového maziva na povrch O-kroužků. Silikonové mazivo musí být dokonale naneseno na O-kroužky. 2. Zkontrolujte, zda jsou na kameru nasazeny oba O-kroužky. Je nutné, aby silikonové mazivo bylo naneseno na oba O-kroužky. Dodržte pokyny v bodě 1. výše. 3. Nasaďte na kameru zpět zadní krytku. Ujistěte se, že krytka je řádně uzavřena

5 Pokud kryt baterií není řádně uzavřen, může dojít k vniknutí vody do kamery. Pokud kamera navlhne, otřete ji měkkým suchým hadříkem. Ostatní příslušenství kamery není vodě odolné. Před použitím kamery pod vodou nebo ve vlhkém prostředí se ujistěte, že těsnící O-kroužky jsou čisté a namazané silikonovou vazelínou. Použití kamery v chladném počasí Pro použití při nízkých teplotách doporučujeme použít baterie "Energizer e2 lithium" (nejsou součástí). Nepoužívejte kameru při extrémně nízkých teplotách, jinak nemusí kamera správně fungovat. Upozornění: Nedobíjejte baterie, které nejosu dobíjecí. Před dobíjením vyjměte baterie z kamery. Dobíjení baterií smí být prováděno pouze pod dohledem dospělé osoby. Chraňte napájecí kontakty před zkratem. Nenechávejte v kameře vybité baterie. Technická specifikace obrazový senzor VGA CMOS, rozlišení 640x480 vestavěná paměť 32 MB SD slot pro paměťovou kartu až 4GB (karta není součástí) video záznam: 640x480 pixelů (30 obr./s) 320x240 pixelů (30 obr./s) stavový černobílý LCD displej se 2 znaky rozsah zaostření 3m - nekonečno souborový formát AVI sériové rozhraní USB (1.1) vymazání všech obrázků / posledního obrázku automatické vypnutí po 30 minutách nečinnosti napájení z alkalických baterií 2 x 1.5V AA rozměry 40 mm (průměr) x 110 mm (délka) operační systém WIN2000/XP/Vista nebo Apple Mac X 10.4 nebo nižší Minimální požadavky na PC CPU: Pentium III 800 MHZ nebo vyšší OS: Windows XP, Windows 2000, Windows Vista, Apple Mac X 10.4 nebo nižší Paměť: 128 MB RAM Volná kapacita HDD: min. 800 MB Grafická karta: SVGA 800x600 s video podporou (32 bit) Zvuková karta: 16-bit Windows kompatibilní - 5 -

6 Popis částí a příslušenství 1. Objektiv 2. Upínací prstenec 3. Šroub 4. Matka 5. Úchyt na řídítka 6. Úchyt na helmu 7. O-kroužek 8. USB kabel 9. AV kabel 10. Gumová samolepicí podložka 11. Velcro podložka 12. Krátký Velcro pásek 13. Dlouhý Velcro pásek 14. Silikonový hlavový popruh 15. Převlečná matice 16. Západka se závitem pro stativ (tripod) 17. Nádobka se silikonovým mazivem - 6 -

7 18. Stojánek (tripod) 19. Instalační CD (pro použití jako webové kamery) 20. LCD displej 21. Tlačítko (ON/OFF) 22. Tlačítko ke spuštění nahrávání & tlačítko pro potvrzení v menu 23. Tlačítko ke vstupu do menu & tlačítko pro volbu v menu 24. Mini-USB konektor 25. AV konektor 26. Slot pro SD kartu 27. SD karta (není součástí) 28. Krytka bateriového prostoru 29. Baterie (nejsou součástí) - 7 -

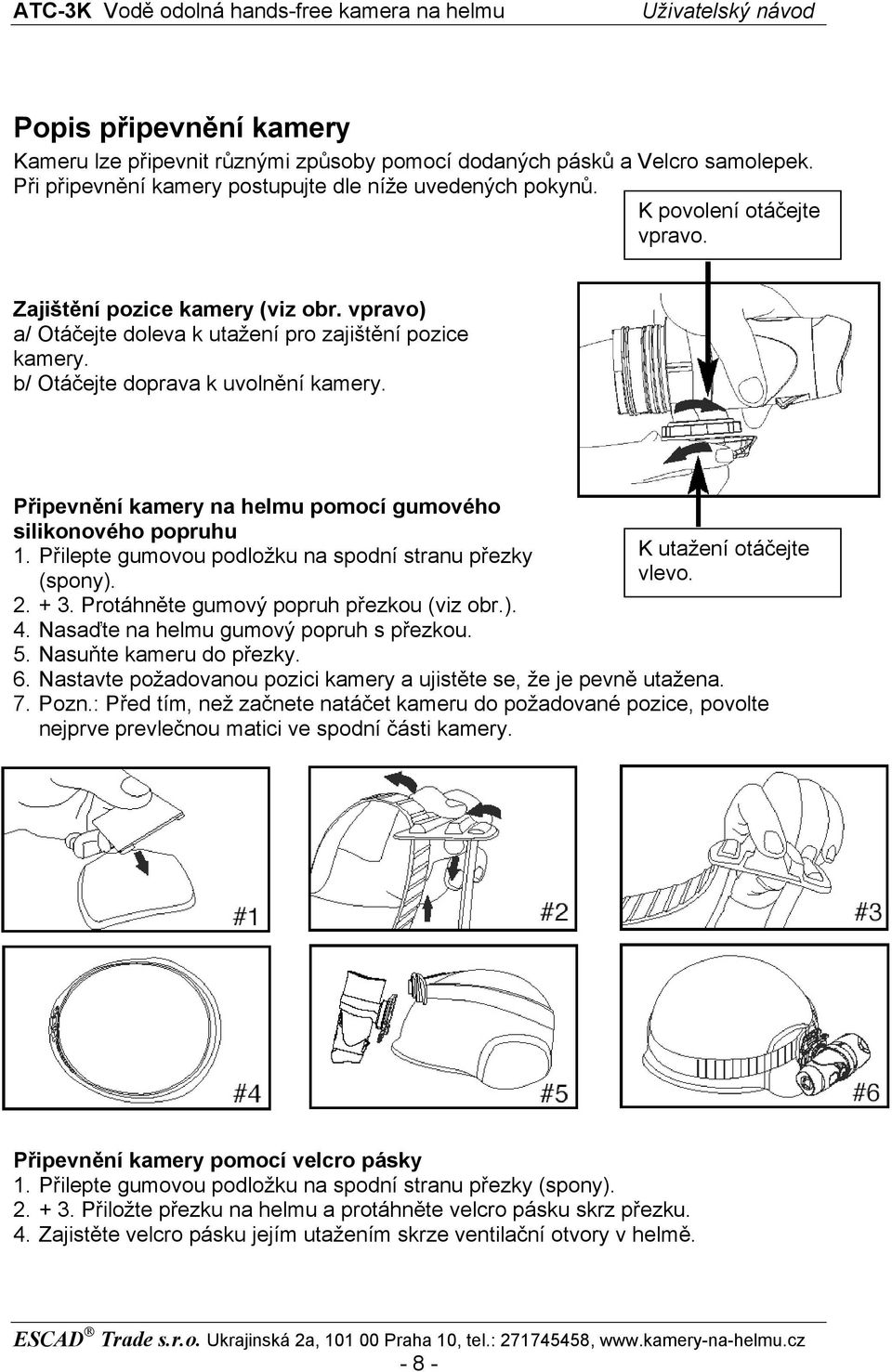

8 Popis připevnění kamery Kameru lze připevnit různými způsoby pomocí dodaných pásků a Velcro samolepek. Při připevnění kamery postupujte dle níže uvedených pokynů. K povolení otáčejte vpravo. Zajištění pozice kamery (viz obr. vpravo) a/ Otáčejte doleva k utažení pro zajištění pozice kamery. b/ Otáčejte doprava k uvolnění kamery. Připevnění kamery na helmu pomocí gumového silikonového popruhu 1. Přilepte gumovou podložku na spodní stranu přezky (spony) Protáhněte gumový popruh přezkou (viz obr.). 4. Nasaďte na helmu gumový popruh s přezkou. 5. Nasuňte kameru do přezky. K utažení otáčejte vlevo. 6. Nastavte požadovanou pozici kamery a ujistěte se, že je pevně utažena. 7. Pozn.: Před tím, než začnete natáčet kameru do požadované pozice, povolte nejprve prevlečnou matici ve spodní části kamery. Připevnění kamery pomocí velcro pásky 1. Přilepte gumovou podložku na spodní stranu přezky (spony) Přiložte přezku na helmu a protáhněte velcro pásku skrz přezku. 4. Zajistěte velcro pásku jejím utažením skrze ventilační otvory v helmě

9 5. Nasuňte kameru do přezky. Nastavte požadovanou pozici kamery a ujistěte se, že je pevně utažena. Připevnění kamery pomocí řídítkového úchytu 1. Přiložte úchyt na řídítka. 2. Utáhněte úchyt pomocí přiloženého šroubu a matky. 3. Nasuňte kameru do řídítkového úchytu a ujistěte se, že kamera i úchyt jsou řádně připevněny. 4. Nastavte požadovaný úhel kamery. Připevnění kamery ke stojánku (tripodu) 1. Ke spodní části kamery (k převlečné matici) připevněte západku se stativovým závitem. 2. Přišroubujte stojánek (tripod) k odpovídajícímu závitu v západce. 3. Nastavte kameru do požadované pozice

10 Provoz kamery Instalace baterií 1. Otáčením vlevo sejměte krytku na zadní části kamery. 2. Pomocí pera nebo podobného nástroje zatlačte na jistící zobáček a otevřete dvířka bateriového prostoru. 3. Vložte do bateriového prostoru 2 alkalické baterie AA. Dodržte vyznačenou polaritu! 4. Zavřete dvířka a nasaďte zpět krytku. Upozornění: Pozor, hrany klipu jsou ostré. Když otáčíte a snímáte krytku, ujistěte se, že klip je ve stejném směru jako objektiv. Dodržujte toto upozornění, když otáčíte krytkou a snímáte krytku z kamery. Důležité: Když jsou baterie vybité, je toto indikováno příslušnou ikonou ( ) na LCD displeji. Abyste předešli ztrátě dat, před výměnou baterií si nejprve stáhněte nahrané video do vašeho počítače. Pozn.: a/ Nekombinujte nové a staré baterie. Vyměňte najednou všechny baterie. b/ Pokud nebudete kameru dlouho používat, vyjměte z kamery baterie. Tím šetříte životnost baterií. c/ Nekombinujte různé typy baterií (alkalické, karbon - zinek, dobíjecí Ni-Cd). Použijte pouze stejný doporučený typ baterií. Zapnutí kamery Stiskněte na 2s tlačítko (kamera 2x pípne). Na LCD displeji se zobrazí zbývající čas. V zájmu vaší bezpečnosti neobsluhujte kameru během vaší sportovní aktivity (výkonu). Vypnutí kamery 1. Stiskněte na 2s tlačítko (kamera 2x pípne). LCD displej zhasne

11 2. Pokud 30 minut není stisknuto žádné tlačítko, kamera se sama automaticky vypne (pokud není v USB módu). Pozn.: Pokud je kamera připojena k PC, musíte nejprve odpojit USB kabel, abyste mohli kameru vypnout. Vložení / vyjmutí SD paměťové karty Ujistěte se, že kamera je během vkládání / vyjímání karty vypnuta. Varování: Pokud vkládáte kartu do kamery nebo vyjímáte kartu z kamery, která je zapnutá, hrozí ztráta dat nebo poškození karty! Vkládání karty 1. Vypněte kameru ATC-3K. 2. Otáčením sejměte krytku ze zadní části kamery. 3. Zorientujte kartu vzhůru nohama (kontakty nahoru) a zasuňte ji řádně do kamery. 4. Nasaďte zpět zadní krytku. Vyjmutí karty 1. Vypněte kameru ATC-3K. 2. Otáčením sejměte krytku ze zadní části kamery. 3. Zatlačte na kartu, dokud se nevycvakne, a pak kartu vysuňte z kamery. 4. Nasaďte zpět zadní krytku. Pozn.: a/ Ujistěte se, že karta je řádně vložena. b/ Nedotýkejte se kontaktů na kartě. c/ Při vkládání musí být karta správně zorientovaná tj. kontakty karty a LCD musí směřovat stejně. d/ Pokud není karta do kamery řádně zasunuta, může dojít k jejímu poškození. e/ Pokud vkládáte kartu do kamery nebo vyjímáte kartu z kamery, která je zapnutá, hrozí ztráta dat nebo poškození karty!

12 Nahrávání videa 4. Zaměřte kameru na objekt, který chcete snímat. 5. Ke spuštění nahrávání stiskněte tlačítko "Movie Shutter Button" (kamera 1x pípne). Na LCD displeji je zobrazen uplynulý čas. 6. K zastavení nahrávání stiskněte znovu tlačítko " Movie Shutter Button" (kamera 2x pípne). Na LCD displeji se na 2s zobrazí délka nahraného videa. Potom se zobrazí zbývající doba, která je k dispozici (jde pouze o přibližnou dobu záznamu, který se vejde na kartu). 7. Stiskněte na 2s tlačítko "Menu", abyste mohli zvolit požadované rozlišení (640x480, 320x240). K posunu na ikonu reprezentující požadované rozlišení stiskněte znovu tlačítko "Menu" (viz dále). Zvolená ikona bliká, dokud nestisknete tlačítko "Enter" pro potvrzení vaší volby. Pozn.: 1. Z výroby je nastaveno rozlišení 640x480 (VGA). 2. Když je zobrazen čas, uvidíte "H" pro hodiny, ""M" pro minuty a "S" pro sekundy. 3. Když je nahrávané video dlouhé, může být automaticky rozděleno na 2 soubory. Uživatel se nemusí o tento proces starat, filmování se po uložení souboru obnoví (po několika vteřinách). Doba pro uložení souboru závisí na délce videa. Buďte trpělivý během tohoto procesu. Nastavení pomocí menu 1. Ke vstupu do menu stiskněte na 2s tlačítko "Menu" (kamera 1x pípne). 2. Opakovaným stiskem tlačítka "Menu" můžete procházet různé snímací módy. Při každém stisku tlačítka se na LCD displeji zobrazí příslušný mód. 3. K potvrzení zvoleného módu stiskněte tlačítko "Enter" (kamera 2x pípne). 4. Když chcete vystoupit z menu, tiskněte opakovaně tlačítko "Menu", dokud zvolená ikona nepřestane blikat. Nebo k vystoupení z menu přidržte tlačítko Menu stisknuté 2s. Stiskněte tlačítko "Menu" Stiskněte tlačítko "Menu"

13 5. V tabulce níže jsou uvedeny různé módy. Ikona Titulek Popis High resolution (640x480 pixels) (VGA) Velký video formát / malá ukládací kapacita Medium resolution (320x240 Střední video formát pixelů) (QVGA) Privátní mód. Akustická signalizace stisku P tlačítka je vypnutá. Sound (zvuk) Nahrávání zvuku Delete the last video footage (vymazání posledního videa) Delete all video footage (vymazání všech video záznamů) Date and Time (datum a čas) Vymaže se naposledy nahrané video. Vymažou se všechny video nahrávky uložené v kameře nebo na SD kartě. Nastavení data a času. 30 frames pes second (30 snímků za sekundu) Low battery (vybité baterie) Nahrávání rychlostí 30 snímků za sekundu (plynulejší pohyb, k dispozici menší kapacita pro záznam). Baterie jsou vybité. SD card (SD karta) SD karta je řádně vložena do kamery. Nastavení rozlišení ("Resolution") 640x480, 320x240 Ke změně rozlišení tiskněte opakovaně tlačítko "Menu", dokud se na LCD displeji nezobrazí požadované rozlišení. K potvrzení zvolené volby stiskněte tlačítko "Enter". Jsou k dispozici 2 různá rozlišení: 640x480, 320x240. Vysoké rozlišení poskytuje kvalitní obraz; nižší rozlišení poskytuje nižší kvalitu obrazu, avšak můžete nahrát delší video. Délka videa, které může kamera nahrát, závisí na zvoleném rozlišení. K přepínání mezi jednotlivými rozlišeními použijte tlačítko "Menu", dokud na LCD displeji není zobrazena odpovídající ikona. K potvrzení zvoleného rozlišení stiskněte tlačítko "Enter"

14 Privátní mód Tento mód umožňuje uživateli vypnout zvukové efekty (vlastnosti). Když bliká ikona P, stiskněte tlačítko Menu ke vstupu do dalšího menu ( ), nebo stiskněte tlačítko Confirm ke vstupu do privátního módu. Jakmile jste vstoupili do privátního módu, ikona P bliká a je zobrazeno ON. Když nyní stiknete Confirm, zvukové funkce budou vypnuté, ale audio se bude nahrávat. Pokud zvolíte OFF, zvukové funkce budou povolené a audio se bude nahrávat. Když jste v privátním módu, při stisku se přepíná ON a OFF. Abyste mohli přejít do dalšího menu, musíte nejprve potvrdit ON nebo OFF. Nastavení nahrávání zvuku ("Sound Recording") Když ikona "sound" bliká, na displeji bude zobrazeno "LO". "LO" znamená, že během filmování se bude nahrávat i zvuk. Když stisknete, zobrazí se OFF, což znamená, že zvuk se nebude nahrávat. Při dalším stisku se opět zobrszí HI. Požadované nastavení potvrďte stiskem. Vymazání video záznamu ("Deleting Video Footage") Pokud chcete vymazat poslední nahrané video, tiskněte tlačítko "Menu", dokud se na LCD displeji nezobrazí ikona. K potvrzení stiskněte tlačítko "Enter". Opakováním tohoto postupu můžete mazat jednotlivé video záznamy. Pozn.: Po vymazání videa se na LCD displeji odpovídajícím způsobem přenastaví počet uložených video záznamů. Vymazání všech video záznamů ("Delete All Video Footage") Pokud chcete vymazat všechny video záznamy, tiskněte tlačítko "Menu", dokud se na LCD displeji nezobrazí ikona. K potvrzení stiskněte tlačítko "Enter". Pozn.: Vymazání více souborů najednou může trvat i několik minut

15 Nastavení data a času ("Clock Set") Opakovaným stiskem tlačítka "Menu" aktivujte ikonu "Date". Když ikona "Date" bliká, stiskněte tlačítko "Enter" ke změně data a času. Nastavení roku ("Year") 1. K nastavení poslední číslice roku ( ) stiskněte tlačítko. K potvrzení poslední číslice stiskněte tlačítko. 2. K nastavení 3. číslice roku (201X-209X) stiskněte tlačítko. K potvrzení stiskněte tlačítko měsíc. ; potom můžete nastavit Nastavení měsíce ("Month") Při nastavování měsíce je zobrazeno písmeno "M". K nastavení měsíce stiskněte tlačítko. K potvrzení nastaveného měsíce stiskněte tlačítko ; potom můžete nastavit den. Nastavení dne ("Day") Při nastavování dne je zobrazeno písmeno "D". K nastavení dne stiskněte tlačítko. K potvrzení nastaveného dne stiskněte tlačítko ; potom můžete nastavit čas. Nastavení času ("Time") Při nastavování hodin je zobrazeno písmeno "H". K nastavení hodin stiskněte tlačítko. K potvrzení nastavené hodiny stiskněte tlačítko ; potom můžete nastavit minuty. Při nastavování minut je zobrazeno písmeno "M". K nastavení minut stiskněte tlačítko. K potvrzení nastavené minuty a k opuštění tohoto nastavovacího režimu stiskněte tlačítko

16 SD paměťová karta K této kameře můžete použít SD paměťovou kartu (SD Memory Card) s kapacitou až 4GB. Když chcete SD kartu použít, vypněte kameru ATC-3K a vložte kartu do kamery. Když potom kameru znovu zapnete, na LCD displeji bude zobrazena ikona SD karty. Na LCD displeji bude rovněž zobrazen odhad délky videa, které se na kartu vejde. Veškerý nový záznam se bude ukládat na SD kartu. Pozn.: 1. Když se na kartě vyskytne chyba, na LCD displeji se vedle ikony karty zobrazí "Err". V tom případě kameru vypněte a kartu vyjměte. 2. SD kartu lze zamknout k ochraně proti nežádoucímu přepsání nebo formátování. Pokud do kamery vložíte takto zamčenou kartu, na LCD displeji se vedle ikony karty zobrazí "Err". 3. Doporučuje se použít SD kartu SanDisk nebo AData. 4. U Windows 2000 je třeba využívat FAT formát, jinak SD karta a kamera nemusí fungovat správně. Dostupná záznamová doba V tabulce níže je uveden přehled záznamové doby pro různou kapacitu SD karty a pro různá nastavení rozlišení a záznamové rychlosti (uvedené doby jsou pouze přibližné). Kapacita Vnitřní paměť SD karta Rozlišení a záznamová rychlost VGA QVGA 30 fps 30 fps 32 MB 51 s 1min 36s 1 GB 30 min 57 min 2 GB 60 min 114 min 4 GB 120 min 216 min

17 Připojení kamery k PC K nahranému videu v kameře můžete přistupovat z PC, když připojíte kameru k PC. Připojte kameru k PC pomocí USB kabelu. Nyní můžete stahovat video z kamery do vašeho PC. Postup: 1. Zapněte kameru ATC-3K. 2. Připojte kameru k PC pomocí USB kabelu. 3. Při připojení k PC jsou k dispozici 2 režimy: File (F) a Cam (C). V režimu F si můžete prohlížet záznamové soubory, v režimu C můžete používat ATC3K jako webovou kameru. Pozn.: Výchozím režimem je režim F. Režimy lze přepínat tlačítkem. Zvolený režim pak potvrďte stiskem tlačítka. 4. Režim F znamená, že kamera je úspěšně připojena k PC a vy můžete přistupovat k záznamovým souborům. 5. K volbě režimu pro prohlížení souborů (F) stiskněte tlačítko na kameře. Potom se ve složce "My Computer" ("Tento počítač") objeví drive (složka) ATC- 3K. * Když připojujete kameru k PC poprvé, nejprve se automaticky nainstaluje ovladač, aby kamera mohla být rozpoznána utilitou Windows Plug and Play. Drive (složka) 100ATC-3K se potom objeví ve složce "My Computer" ("Tento počítač"). 6. Otevřete složku "100ATC3K" ve složce [DCIM], abyste mohli zvolit požadované video ke kopírování. Zkopírujte zvolené video do PC. * Níže je uvedena struktura složek a uložených souborů

18 Instalace ovladačů pro použití ATC3K jako webcamu Varování: Hardware kamery neprošel testem pro získání loga systému Windows. Instalace webcam ovladačů je na vlastní nebezpečí uživatele. Výrobce / prodejce neodpovídá za jakékoliv problémy spojené s instalací webcam na váš počítač. Upozornění: Webcam nepodporuje Vista 64 bit. Pro použití webcam pod Windows 2000 je nutné nejprve nainstalovat Netmeeting. Pro použití webcam pod Windows XP je nutné nejprve nainstalovat AMC. Instalace webcam ve Windows Vista Pozn.: Před spuštěním instalace se ujistěte, že jste vložili přiložené CD do CD mechaniky vašeho počítače. 1. Zapněte kameru, pomocí USB kabelu ji připojte k počítači, stiskem zvolte režim C a pak potvrďte stiskem. Na PC se zobrazí níže uvedené okno. Zvolte Locate and install driver software (recommended)

19 2. Klikněte na I don t have the disc. Show me other options. 3. Dále zvolte Browse my comupter for driver software (advanced)

20 4. Po kroku 3. zvolte Browse ( Procházet ), zvolte vaší CD mechaniku a pak klikněte na Next. 5. Když se zobrazí okno Windows Security, klikněte na Install this software anyway

21 6. Pokud se objeví okno níže, úspěšně jste nainstalovali AZC3K pro použití jako webcam. Instalace webcam ve Windows XP Pozn.: Před spuštěním instalace se ujistěte, že jste vložili přiložené CD do CD mechaniky vašeho počítače. 1. Zapněte kameru, pomocí USB kabelu ji připojte k počítači, stiskem zvolte režim C a pak potvrďte stiskem. Na PC se zobrazí níže uvedené okno ( Průvodce nově rozpaznaným hardwarem ). Zvolte No, not this time

22 2. Zvolte a Install from a list or specific location (Advanced) ( Instalovat ze seznamu či daného umístění (pro zkušené uživatele) ) a pak klikněte na Next ( Další ). 3. Zvolte složku s ovladači pro Windows XP na vloženém CD

23 4. Zobrazí se okno s upozorněním, že software neprošel testem Windows. Zvolte Pokračovat (Continue Anyway ). Zvolte položku OS Digital Camera nahoře

24 5. Zvolte Finish ( Dokončit ). Nyní jste úspěšně nainstalovali software pro OS Digital Camera. Nyní musíte ještě nainstalovat software pro OS Video Camera. Postup je obdobný jako v bodech výše. Tím je instalace ATC3K pro použití jako webcam ukončena. 6. Jakmile jste webcam úspěšně nainstalovali, vstupte do My Computer ( Tento počítač ) a 2x klikněte na ikonu OS Video Camera. Otevře se okno s živým obrazem z kamery ATC3K. Vaše kamera je nyní připravena pro použití jako webcam

25 Instalace webcam ve Windows 2000 Pozn.: Před spuštěním instalace se ujistěte, že jste vložili přiložené CD do CD mechaniky vašeho počítače. 1. Zapněte kameru, pomocí USB kabelu ji připojte k počítači, stiskem zvolte režim C a pak potvrďte stiskem Klikněte na Next.. Na PC se zobrazí níže uvedené okno

26 2. Zvolte Display a list of the known drivers for this device so that I can choose a specific driver. Pak klikněte na Next. 3. Zvolte Other devices a pak klikněte na Next

27 4. Klikněte na Have disk a potom zvolte CD mechaniku. Pak klikněte na Next. 5. Na CD zvolte Win2000 a potom zvolte ikonu OSUsb předtím než kliknete na Open

28 6. Zkontrolujte, že cesta ke složce je správná a pak klikněte na OK. 7. Zvolte OS Digital Camera a pak klikněte na Next

29 8. Klikněte na Next. 9. Klikněte na Yes

30 10. Váš hardware je nyní nainstalován. Klikněte na Finish. 11. Jakmile jste kliknuli na Finish, spustí se instalace Video Capture Device. Opakujte kroky pro instalaci Video Capture Device

31 12. Při instalaci Video Capture Device v bodě 5. zvolte ve složce Win2000 ikonu OSVid (místo OSUsb ). 13. Zvolte OS Video Camera klikněte na Next

32 14. Když jste dokončili i instalaci OS Video Camera, ATC3K je připravena pro použití jako webcam. Použití ATC3K jako webcam 1. Zapněte kameru, pomocí USB kabelu ji připojte k počítači, stiskem zvolte režim C a pak potvrďte stiskem. Nyní počítač rozezná ATC3K jako webcam. 2. Když chcete změnit režim při provozu s PC (z C na F nebo opačně), musíte kameru nejprve odpojit od PC a pak ji znovu připojit k PC. Pak zvolte pomocí požadovaný režim a potvrďte jej stiskem. 3. Při připojení k PC přes USB je kamera napájena z PC. Pozn.: 1. Video se ukládá ve formátu AVI. 2. Když je k PC připojena kamera s vloženou SD kartou, ve složce 100ATC3K jsou zobrazeny soubory uložené na SD kartě. 3. S Apple Mac není k dispozici režim webcam ( C ). Můžete přenést nahrané video do MAC počítače připojením ATC3K k vašemu MACu pomocí USB. 1. Zapněte ATC3K. 2. Připojte ATC3K k MACu pomocí USB kabelu. 3. Jsou k dispozici 2 režimy: F pro stahování / přehrávání souborů, C pro použití ATC3K jako webcam. 4. Výchozím režimem je F. 5. Pokud si chcete procházet soubory uložené na SD kartě v kameře, potvrďte režim F stiskem. V My Computer ( Tento počítač ) se nyní objeví složka pro ATC3K. * Když připojujete ATC3K k MAC počítači poprvé, automaticky se nainstaluje potřebný ovladač. 6. Ve složce DCIM zvolte složku 100ATC3K. Nyní můžete a zvolit a zkopírovat požadovaný soubor na váš MAC. 7. Když chcete změnit režim při provozu s počítačem (z C na F nebo opačně), musíte kameru nejprve odpojit od počítače a pak ji znovu připojit k počítači. Pak zvolte pomocí požadovaný režim a potvrďte jej stiskem. 8. Při připojení k PC přes USB je kamera napájena z PC. Pozn.: Pro použití ATC3K jako webcam je k dispozici tripod (mini stativ) pro instalaci kamery na stůl apod

33 Přehrávání video záznamů na televizoru 1. Vypněte kameru i televizor. 2. Pomocí AV kabelu připojte kameru k vašemu televizoru. 3. Zapněte kameru a televizor. 4. Jsou k dispozici 2 módy: PB playback (přehrávání), VF zobrazení živého obrazu z kamery. 5. Výchozím módem je PB. Pro zvolení požadovaného módu použijte tlačítko a potvrďte jej stiskem. V režimu VF nejsou k dispozici záznamové funkce. 6. V režimu PB jsou na obrazovce televizoru zobrazena tato funkční tlačítka pro ovládání přehrávání: "Pause" - dočasné zastavení přehrávání. "Stop" - zastavení přehrávání. "Scan Back" zrychlené přehrávání pozpátku. "Play" - spuštění přehrávání. "Scan Forward" zrychlené přehrávání dopředu. "Delete-One" - vymazání jednotlivého video záznamu. 7. K posunu kurzoru na požadované funkční tlačítko tiskněte tlačítko "Menu". 8. Když je zvýrazněno požadované funkční tlačítko, stiskněte tlačítko "Enter". 9. Když chcete vymazat 1 video záznam, zvolte ikonu "Delete-One" a pak stiskněte tlačítko "Enter". 10. Když chcete změnit mód při připojení k TV, musíte kameru nejprve odpojit, pak ji znovu připojit a pak opakujte kroky

34 Odstraňování problémů Dříve než budete kontaktovat svého prodejce, prostudujte nejprve níže uvedené pokyny. Na displeji není nic zobrazeno. Jsou baterie správně nainstalované? Není třeba baterie vyměnit? Po připojení kamery k PC nelze ve složce "My Computer" ("Tento počítač") nalézt složku pro ATC3K. Zkontrolujte, zda jsou oba konce USB kabelu pevně připojeny k odpovídajícím konektorům. Zkontrolujte zda je USB port na vašem PC funkční. Připojte k USB konektoru počítače nějaké jiné USB zařízení. Pokud ani toto zařízení nefunguje, USB port počítače může být vadný. V tom případě kontaktujte prodejce vašeho PC nebo USB karty. Nelze nahrát žádné video. Ujistěte se, že ve vnitřní paměti nebo na vložené SD kartě zbývá dostatečná kapacita. Na displeji je zobrazena dostupná doba pro nahrávání. Ujistěte se, že vložená SD karta není zamčena proti nežádoucímu přepisování. Pokud je karta zamčená, na LCD displeji kamery je zobrazeno "Err". Zbývající doba pro záznam je nepřesná. Zobrazená zbývající doba pro záznam není přesná, jde pouze o odhad. Zbývající doba závisí kromě jiného rovněž na barevnosti videa. V prostředí s vysokým kontrastem (např. ve venkovním prostředí) může být skutečná doba pro záznam menší než při nahrávání scény s nízkým kontrastem. Video záznam nelze přehrávat na televizoru. Zkontrolujte, zda jsou oba konce AV kabelu pevně a řádně připojeny k odpovídajícím konektorům. Zkontrolujte, zda je kamera ATC-3K zapnutá. Zkontrolujte, zda je váš televizor přepnutý do režimu zobrazení externího video vstupu. Zkontrolujte, zda je kamera přepnutá do režimu PB. Na vložené kartě některé video nelze nalézt. Video může být uložené ve vnitřní paměti kamery. Připojte k PC kameru bez SD karty a zobrazí se vám video uložené ve vnitřní paměti kamery. Žádný nebo příliš tlumený zvuk. Zkontrolujte, zda je zapnuté audio v odpovídajícím menu kamery. Protože je kamera ATC3K určena především pro extrémní sporty s vysokou hladinou zvuku na pozadí, a protože je kamera vodotěsná, je zvolena relativně nižší citlivost mikrofonu. Český překlad Copyright ESCAD Trade s.r.o
