1 COOL AUTO ON COMFORT C MODC SCT TCMP. TIMC TIMCR Hr. OFF AUTO LOW MED. HIGH ON / OFF RCSCND Frostair Návod k použití Návod k montáži Je nutno mít při jízde ve vozidle! /2004 Fo. KOV, Karosárna a slévárna Sokoloská 65 Tel. (02) CZ-280 Velím Fax. (02) 76 7 Tamex spol. s r.o. Kovácsova č. 59 Tel. (02) SK-850 Bratislava Fax. (02) Truma Gerätetechnik GmbH & Co. KG Postfach 252 D-8567 Putzbrunn Service Telefon +49 (0) Telefax +49 (0) info@truma.com

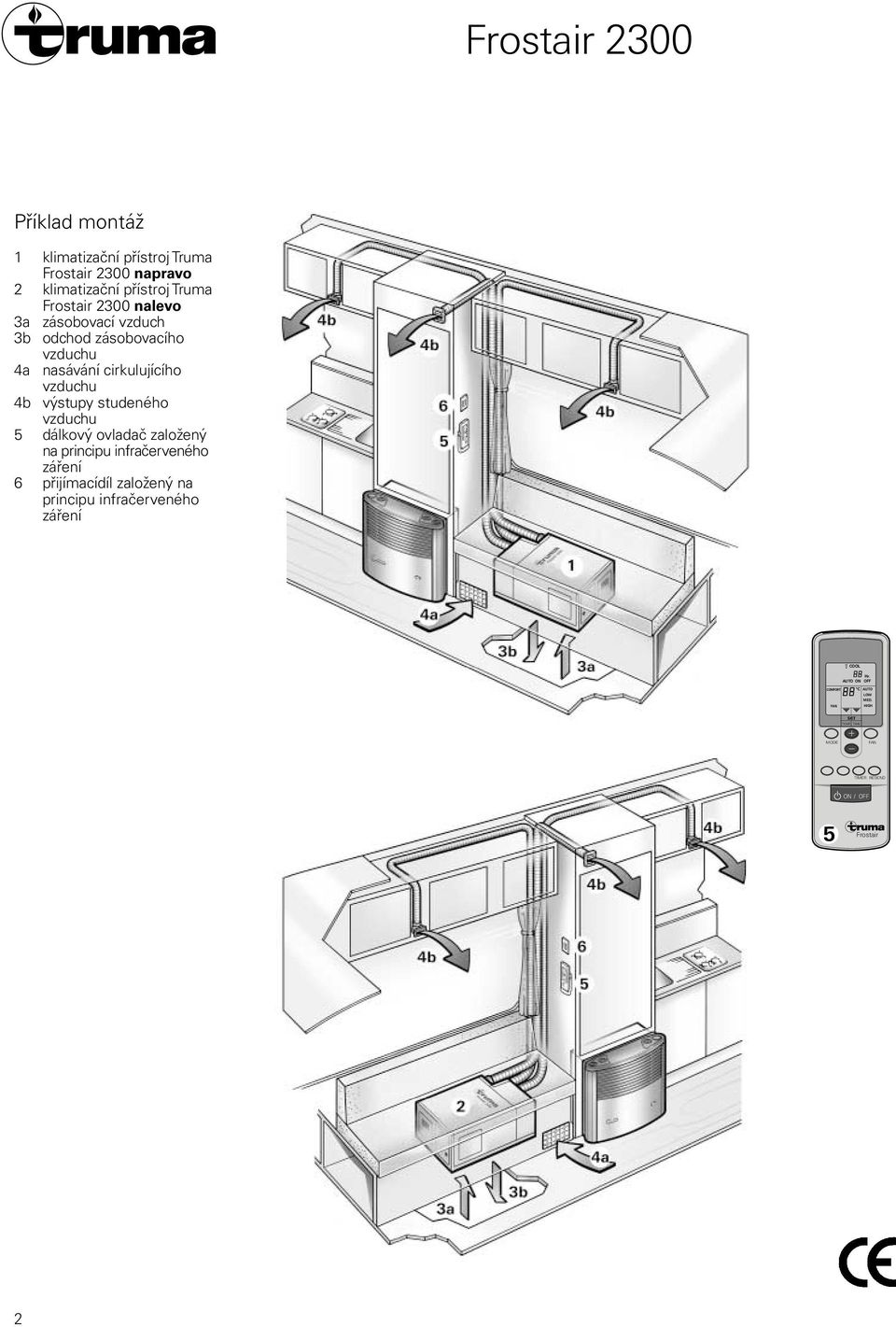

2 Příklad montáž klimatizační přístroj Truma napravo 2 klimatizační přístroj Truma nalevo a zásobovací vzduch b odchod zásobovacího 4a nasávání cirkulujícího 4b výstupy studeného 5 dálkový ovladač založený na principu infračerveného záření 6 přijímacídíl založený na principu infračerveného záření COOL Hr. AUTO ON OFF COMFORT C AUTO LOW MED. HIGH SCT TCMP. TIMC MODC TIMCR RCSCND ON / OFF 5 Frostair 2

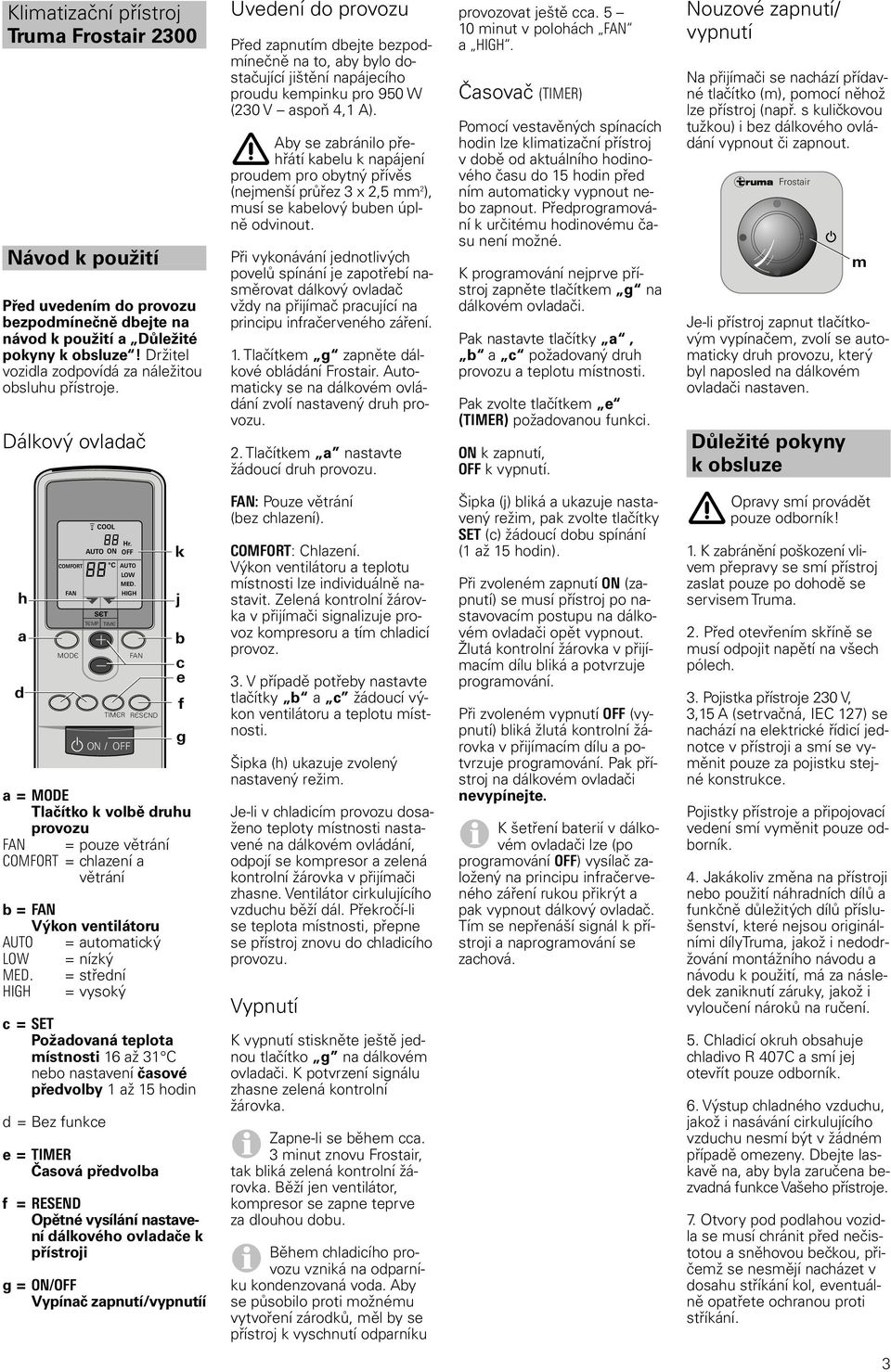

3 Klimatizační přístroj Truma Návod k použití Před uvedením do provozu bezpodmínečně dbejte na návod k použití a Důležité pokyny k obsluze! Držitel vozidla zodpovídá za náležitou obsluhu přístroje. Dálkový ovladač Uvedení do provozu Před zapnutím dbejte bezpodmínečně na to, aby bylo dostačující jištění napájecího proudu kempinku pro 950 W (20 V aspoň 4, A). Aby se zabránilo přehřátí kabelu k napájení proudem pro obytný přívěs (nejmenší průřez x 2,5 mm 2 ), musí se kabelový buben úplně odvinout. Při vykonávání jednotlivých povelů spínání je zapotřebí nasměrovat dálkový ovladač vždy na přijímač pracující na principu infračerveného záření.. Tlačítkem g zapněte dálkové obládání Frostair. Automaticky se na dálkovém ovládání zvolí nastavený druh provozu. 2. Tlačítkem a nastavte žádoucí druh provozu. provozovat ještě cca. 5 0 minut v polohách a HIGH. Časovač (TIMER) Pomocí vestavěných spínacích hodin lze klimatizační přístroj v době od aktuálního hodinového času do 5 hodin před ním automaticky vypnout nebo zapnout. Předprogramování k určitému hodinovému času není možné. K programování nejprve přístroj zapněte tlačítkem g na dálkovém ovladači. Pak nastavte tlačítky a, b a c požadovaný druh provozu a teplotu místnosti. Pak zvolte tlačítkem e (TIMER) požadovanou funkci. ON k zapnutí, OFF k vypnutí. Nouzové zapnutí/ vypnutí Na přijímači se nachází přídavné tlačítko (m), pomocí něhož lze přístroj (např. s kuličkovou tužkou) i bez dálkového ovládání vypnout či zapnout. Frostair Je-li přístroj zapnut tlačítkovým vypínačem, zvolí se automaticky druh provozu, který byl naposled na dálkovém ovladači nastaven. Důležité pokyny k obsluze m h a d COMFORT MODC COOL AUTO ON SCT TCMP. TIMC a=mode Tlačítko k volbě druhu provozu = pouze větrání COMFORT = chlazení a větrání b= Výkon ventilátoru AUTO = automatický LOW = nízký MED. = střední HIGH = vysoký c=set Požadovaná teplota místnosti 6 až C nebo nastavení časové předvolby až 5 hodin d = Bez funkce Hr. OFF AUTO LOW MED. HIGH ON / OFF RCSCND e=timer Časová předvolba f = RESEND Opětné vysílání nastavení dálkového ovladače k přístroji g=on/off Vypínač zapnutí/vypnutíí C TIMCR k j b c e f g : Pouze větrání (bez chlazení). COMFORT: Chlazení. Výkon ventilátoru a teplotu místnosti lze individuálně nastavit. Zelená kontrolní žárovka v přijímači signalizuje provoz kompresoru a tím chladicí provoz.. V případě potřeby nastavte tlačítky b a c žádoucí výkon ventilátoru a teplotu místnosti. Šipka (h) ukazuje zvolený nastavený režim. Je-li v chladicím provozu dosaženo teploty místnosti nastavené na dálkovém ovládání, odpojí se kompresor a zelená kontrolní žárovka v přijímači zhasne. Ventilátor cirkulujícího běží dál. Překročí-li se teplota místnosti, přepne se přístroj znovu do chladicího provozu. Vypnutí K vypnutí stiskněte ještě jednou tlačítko g na dálkovém ovladači. K potvrzení signálu zhasne zelená kontrolní žárovka. Zapne-li se během cca. minut znovu Frostair, tak bliká zelená kontrolní žárovka. Běží jen ventilátor, kompresor se zapne teprve za dlouhou dobu. Během chladicího provozu vzniká na odparníku kondenzovaná voda. Aby se působilo proti možnému vytvoření zárodků, měl by se přístroj k vyschnutí odparníku Šipka (j) bliká a ukazuje nastavený režim, pak zvolte tlačítky SET (c) žádoucí dobu spínání ( až 5 hodin). Při zvoleném zapnutí ON (zapnutí) se musí přístroj po nastavovacím postupu na dálkovém ovladači opět vypnout. Žlutá kontrolní žárovka v přijímacím dílu bliká a potvrzuje programování. Při zvoleném vypnutí OFF (vypnutí) bliká žlutá kontrolní žárovka v přijímacím dílu a potvrzuje programování. Pak přístroj na dálkovém ovladači nevypínejte. K šetření baterií v dálkovém ovladači lze (po programování OFF) vysílač založený na principu infračerveného záření rukou přikrýt a pak vypnout dálkový ovladač. Tím se nepřenáší signál k přístroji a naprogramování se zachová. Opravy smí provádět pouze odborník!. K zabránění poškození vlivem přepravy se smí přístroj zaslat pouze po dohodě se servisem Truma. 2. Před otevřením skříně se musí odpojit napětí na všech pólech.. Pojistka přístroje 20 V,,5 A (setrvačná, IEC 27) se nachází na elektrické řídicí jednotce v přístroji a smí se vyměnit pouze za pojistku stejné konstrukce. Pojistky přístroje a připojovací vedení smí vyměnit pouze odborník. 4. Jakákoliv změna na přístroji nebo použití náhradních dílů a funkčně důležitých dílů příslušenství, které nejsou originálními dílytruma, jakož i nedodržování montážního návodu a návodu k použití, má za následek zaniknutí záruky, jakož i vyloučení nároků na ručení. 5. Chladicí okruh obsahuje chladivo R 407C a smí jej otevřít pouze odborník. 6. Výstup chladného, jakož i nasávání cirkulujícího nesmí být v žádném případě omezeny. Dbejte laskavě na, aby byla zaručena bezvadná funkce Vašeho přístroje. 7. Otvory pod podlahou vozidla se musí chránit před nečistotou a sněhovou bečkou, přičemž se nesmějí nacházet v dosahu stříkání kol, eventuálně opatřete ochranou proti stříkání.

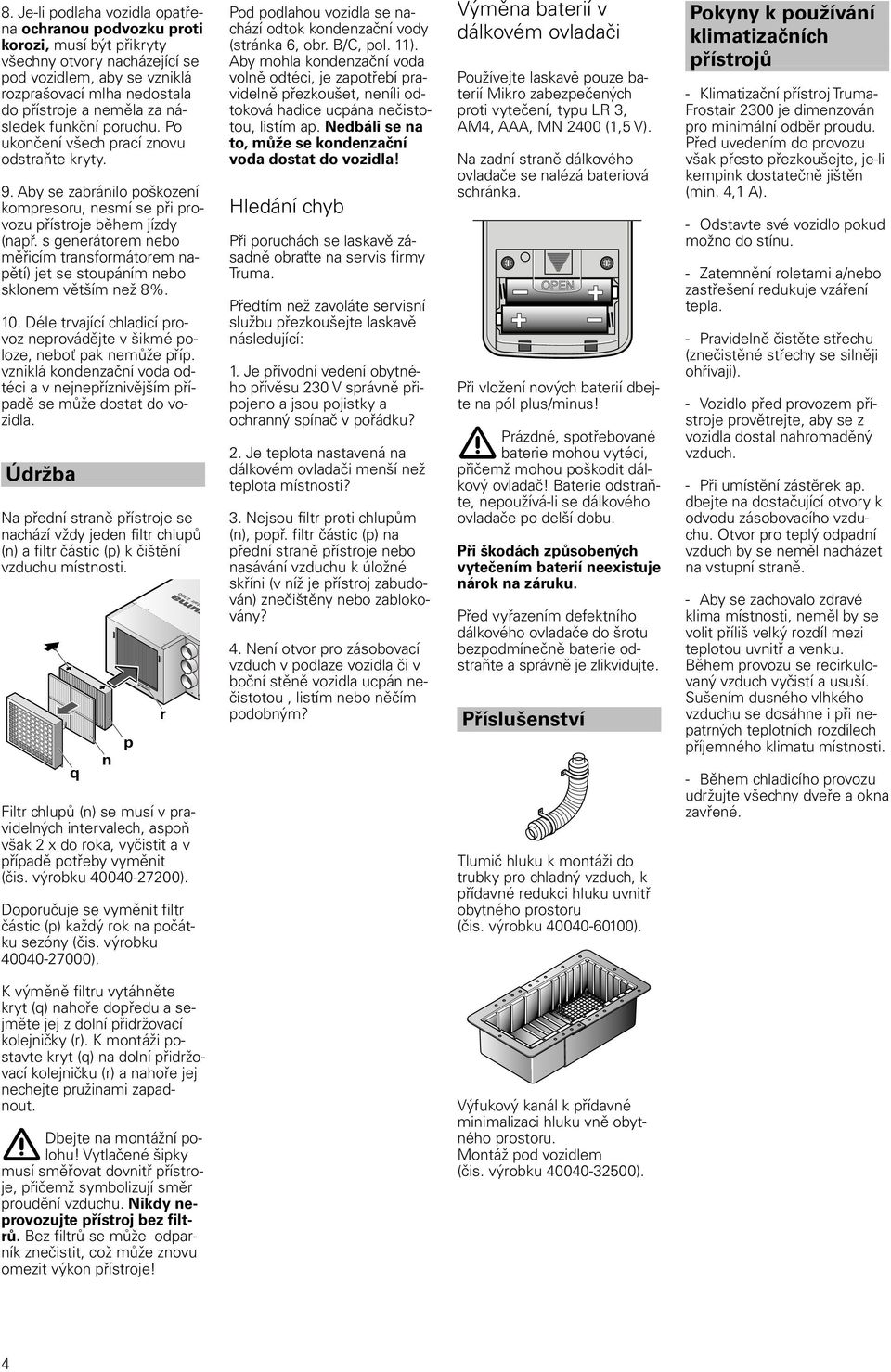

4 8. Je-li podlaha vozidla opatřena ochranou podvozku proti korozi, musí být přikryty všechny otvory nacházející se pod vozidlem, aby se vzniklá rozprašovací mlha nedostala do přístroje a neměla za následek funkční poruchu. Po ukončení všech prací znovu odstraňte kryty. 9. Aby se zabránilo poškození kompresoru, nesmí se při provozu přístroje během jízdy (např. s generátorem nebo měřicím transformátorem napětí) jet se stoupáním nebo sklonem větším než 8%. 0. Déle trvající chladicí provoz neprovádějte v šikmé poloze, neboť pak nemůže příp. vzniklá kondenzační voda odtéci a v nejnepříznivějším případě se může dostat do vozidla. Údržba Na přední straně přístroje se nachází vždy jeden filtr chlupů (n) a filtr částic (p) k čištění místnosti. q Filtr chlupů (n) se musí v pravidelných intervalech, aspoň však 2 x do roka, vyčistit a v případě potřeby vyměnit (čis. výrobku ). Doporučuje se vyměnit filtr částic (p) každý rok na počátku sezóny (čis. výrobku ). n p r stair 200 Pod podlahou vozidla se nachází odtok kondenzační vody (stránka 6, obr. B/C, pol. ). Aby mohla kondenzační voda volně odtéci, je zapotřebí pravidelně přezkoušet, neníli odtoková hadice ucpána nečistotou, listím ap. Nedbáli se na to, může se kondenzační voda dostat do vozidla! Hledání chyb Při poruchách se laskavě zásadně obraťte na servis firmy Truma. Předtím než zavoláte servisní službu přezkoušejte laskavě následující:. Je přívodní vedení obytného přívěsu 20 V správně připojeno a jsou pojistky a ochranný spínač v pořádku? 2. Je teplota nastavená na dálkovém ovladači menší než teplota místnosti?. Nejsou filtr proti chlupům (n), popř. filtr částic (p) na přední straně přístroje nebo nasávání k úložné skříni (v níž je přístroj zabudován) znečištěny nebo zablokovány? 4. Není otvor pro zásobovací vzduch v podlaze vozidla či v boční stěně vozidla ucpán nečistotou, listím nebo něčím podobným? Výměna baterií v dálkovém ovladači Používejte laskavě pouze baterií Mikro zabezpečených proti vytečení, typu LR, AM4, AAA, MN 2400 (,5 V). Na zadní straně dálkového ovladače se nalézá bateriová schránka. OPEN Při vložení nových baterií dbejte na pól plus/minus! Prázdné, spotřebované baterie mohou vytéci, přičemž mohou poškodit dálkový ovladač! Baterie odstraňte, nepoužívá-li se dálkového ovladače po delší dobu. Při škodách způsobených vytečením baterií neexistuje nárok na záruku. Před vyřazením defektního dálkového ovladače do šrotu bezpodmínečně baterie odstraňte a správně je zlikvidujte. Příslušenství Tlumič hluku k montáži do trubky pro chladný vzduch, k přídavné redukci hluku uvnitř obytného prostoru (čis. výrobku ). Pokyny k používání klimatizačních přístrojů - Klimatizační přístroj Truma- je dimenzován pro minimální odběr proudu. Před uvedením do provozu však přesto přezkoušejte, je-li kempink dostatečně jištěn (min. 4, A). - Odstavte své vozidlo pokud možno do stínu. - Zatemnění roletami a/nebo zastřešení redukuje vzáření tepla. - Pravidelně čistěte střechu (znečistěné střechy se silněji ohřívají). - Vozidlo před provozem přístroje provětrejte, aby se z vozidla dostal nahromaděný vzduch. - Při umístění zástěrek ap. dbejte na dostačující otvory k odvodu zásobovacího. Otvor pro teplý odpadní vzduch by se neměl nacházet na vstupní straně. - Aby se zachovalo zdravé klima místnosti, neměl by se volit příliš velký rozdíl mezi teplotou uvnitř a venku. Během provozu se recirkulovaný vzduch vyčistí a usuší. Sušením dusného vlhkého se dosáhne i při nepatrných teplotních rozdílech příjemného klimatu místnosti. - Během chladicího provozu udržujte všechny dveře a okna zavřené. K výměně filtru vytáhněte kryt (q) nahoře dopředu a sejměte jej z dolní přidržovací kolejničky (r). K montáži postavte kryt (q) na dolní přidržovací kolejničku (r) a nahoře jej nechejte pružinami zapadnout. Dbejte na montážní polohu! Vytlačené šipky musí směřovat dovnitř přístroje, přičemž symbolizují směr proudění. Nikdy neprovozujte přístroj bez filtrů. Bez filtrů se může odparník znečistit, což může znovu omezit výkon přístroje! Výfukový kanál k přídavné minimalizaci hluku vně obytného prostoru. Montáž pod vozidlem (čis. výrobku ). 4

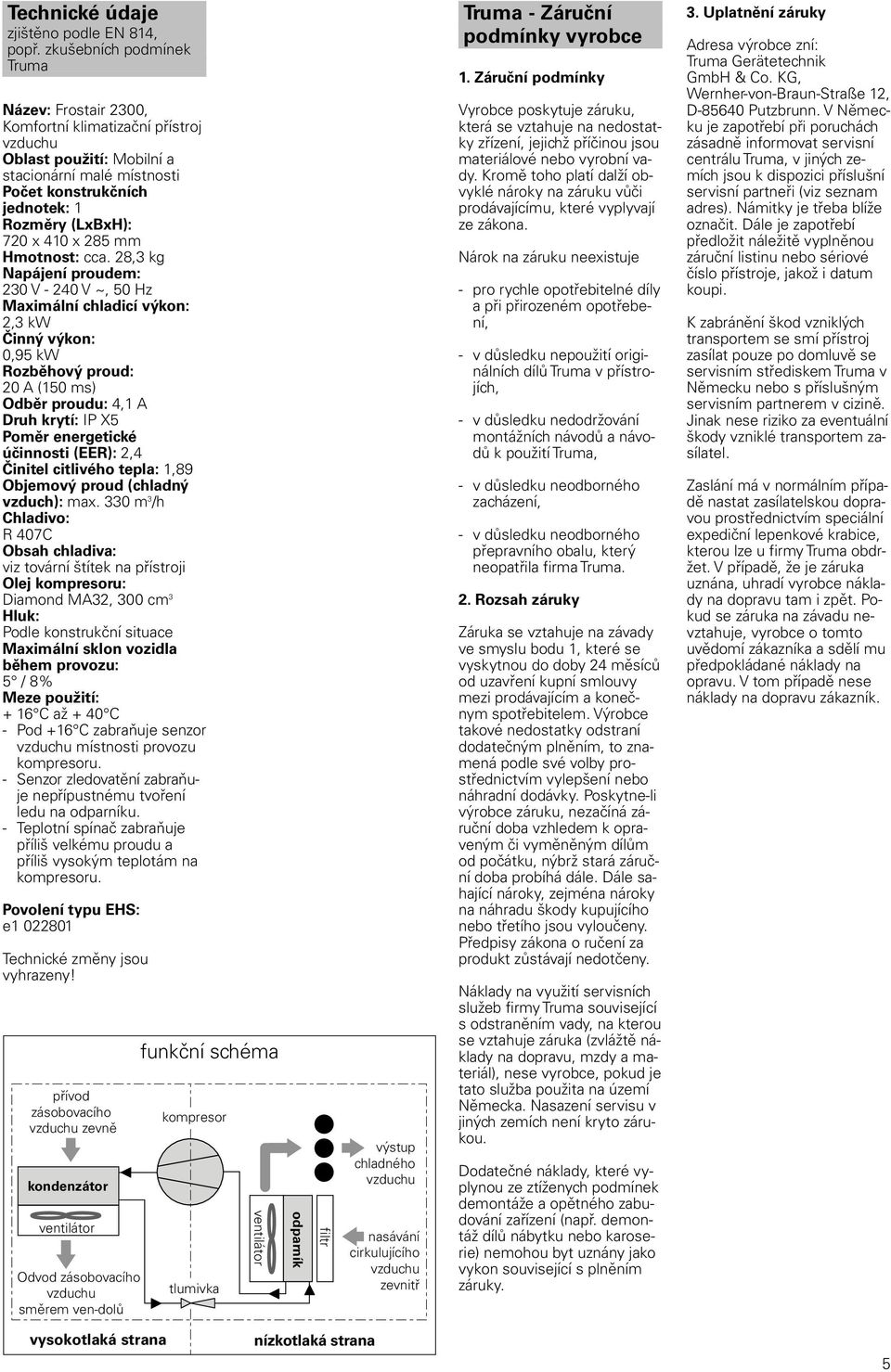

5 Technické údaje zjištěno podle EN 84, popř. zkušebních podmínek Truma Název:, Komfortní klimatizační přístroj Oblast použití: Mobilní a stacionární malé místnosti Počet konstrukčních jednotek: Rozměry (LxBxH): 720 x 40 x 285 mm Hmotnost: cca. 28, kg Napájení proudem: 20 V V ~, 50 Hz Maximální chladicí výkon: 2, kw Činný výkon: 0,95 kw Rozběhový proud: 20 A (50 ms) Odběr proudu: 4, A Druh krytí: IP X5 Poměr energetické účinnosti (EER): 2,4 Činitel citlivého tepla:,89 Objemový proud (chladný vzduch): max. 0 m /h Chladivo: R 407C Obsah chladiva: viz tovární štítek na přístroji Olej kompresoru: Diamond MA2, 00 cm Hluk: Podle konstrukční situace Maximální sklon vozidla během provozu: 5 / 8% Meze použití: + 6 C až + 40 C - Pod +6 C zabraňuje senzor místnosti provozu kompresoru. - Senzor zledovatění zabraňuje nepřípustnému tvoření ledu na odparníku. - Teplotní spínač zabraňuje příliš velkému proudu a příliš vysokým teplotám na kompresoru. Povolení typu EHS: e Technické změny jsou vyhrazeny! přívod zásobovacího zevně kondenzátor ventilátor Odvod zásobovacího směrem ven-dolů funkční schéma kompresor tlumivka ventilátor odparník filtr výstup chladného nasávání cirkulujícího zevnitř Truma - Záruční podmínky vyrobce. Záruční podmínky Vyrobce poskytuje záruku, která se vztahuje na nedostatky zřízení, jejichž příčinou jsou materiálové nebo vyrobní vady. Kromě toho platí dalží obvyklé nároky na záruku vůči prodávajícímu, které vyplyvají ze zákona. Nárok na záruku neexistuje - pro rychle opotřebitelné díly a při přirozeném opotřebení, - v důsledku nepoužití originálních dílů Truma v přístrojích, - v důsledku nedodržování montážních návodů a návodů k použití Truma, - v důsledku neodborného zacházení, - v důsledku neodborného přepravního obalu, který neopatřila firma Truma. 2. Rozsah záruky Záruka se vztahuje na závady ve smyslu bodu, které se vyskytnou do doby 24 měsíců od uzavření kupní smlouvy mezi prodávajícím a konečnym spotřebitelem. Výrobce takové nedostatky odstraní dodatečným plněním, to znamená podle své volby prostřednictvím vylepšení nebo náhradní dodávky. Poskytne-li výrobce záruku, nezačíná záruční doba vzhledem k opraveným či vyměněným dílům od počátku, nýbrž stará záruční doba probíhá dále. Dále sahající nároky, zejména nároky na náhradu škody kupujícího nebo třetího jsou vyloučeny. Předpisy zákona o ručení za produkt zůstávají nedotčeny. Náklady na využití servisních služeb firmy Truma související s odstraněním vady, na kterou se vztahuje záruka (zvlážtě náklady na dopravu, mzdy a materiál), nese vyrobce, pokud je tato služba použita na území Německa. Nasazení servisu v jiných zemích není kryto zárukou. Dodatečné náklady, které vyplynou ze ztíženych podmínek demontáže a opětného zabudování zařízení (např. demontáž dílů nábytku nebo karoserie) nemohou byt uznány jako vykon související s plněním záruky.. Uplatnění záruky Adresa výrobce zní: Truma Gerätetechnik GmbH & Co. KG, Wernher-von-Braun-Straße 2, D Putzbrunn. V Německu je zapotřebí při poruchách zásadně informovat servisní centrálu Truma, v jiných zemích jsou k dispozici příslušní servisní partneři (viz seznam adres). Námitky je třeba blíže označit. Dále je zapotřebí předložit náležitě vyplněnou záruční listinu nebo sériové číslo přístroje, jakož i datum koupi. K zabránění škod vzniklých transportem se smí přístroj zasílat pouze po domluvě se servisním střediskem Truma v Německu nebo s příslušným servisním partnerem v cizině. Jinak nese riziko za eventuální škody vzniklé transportem zasílatel. Zaslání má v normálním případě nastat zasílatelskou dopravou prostřednictvím speciální expediční lepenkové krabice, kterou lze u firmy Truma obdržet. V případě, že je záruka uznána, uhradí vyrobce náklady na dopravu tam i zpět. Pokud se záruka na závadu nevztahuje, vyrobce o tomto uvědomí zákazníka a sdělí mu předpokládané náklady na opravu. V tom případě nese náklady na dopravu zákazník. vysokotlaká strana nízkotlaká strana 5

6 A 800 mm 0 mm D 290 mm 2 B 420 mm 50 mm 0 B E Ø 62 mm KO HW 50 mm 0 F C Ø 62 mm 9 50 mm HW KO 22 G Ø 55 mm

7 Montážní návod Montáž a opravu přístroje smí provést pouze odborník. Před započetím prací si laskavě přečtěte montážní návod a řiďte se jím! Na obr. A jsou znázorněny nejmenší montážní rozměry pro standardní montáž vlevo či vpravo. Na obr. B je znázorněn Truma- napravo s výstupem studeného na pravé straně přístroje. Na obr. B je znázorněn Truma- nalevo s výstupem studeného na levé straně přístroje. Na obr.d, E a F jsou znázorněny možnosti použití alternativního přívodu zásobovacího. Účel použití Tento přístroj byl konstruován pro montáž uvnitř obytných automobilů a obytných přívěsů. Jiná použití jsou možná pouze po dohodě s firmou Truma. Povolení Prohlášení konformity: Kondicionér Truma- odpovídá základním požadavkům EN 84-, bezpečnostně technickým a ekologicky relevantním požadavkům EN 78-, směrnici EMV 89/6/EHS, nízkonapěťové směrnici 7/2/EHS, jakož i dalším platným směrnicím ES a je oprávněn k vedení značky CE. Povolení typu EHS: e Předpisy Jakákoliv změna na přístroji nebo použití náhradních dílů či funkčně důležitých dílů příslušenství, které nejsou originálními díly, jakož i nedodržování montážního návodu a návodu k použití, vede k zániku záruky, jakož i vyloučení nároků na ručení. Kromě toho zanikne povolení k provozu přístroje a tím v mnohých zemích i povolení k provozu vozidla. Volba místa Přístroj vmontujte zásadně tak, aby byl kdykoliv přístupný k servisním pracím a bylo jej možno snadno demontovat a vmontovat. Aby se dosáhlo rovnoměrného chlazení vozidla, musí se klimatizační přístroj vmontovat co možná centrálně do úložné skříně nebo něčeho podobného tak, aby bylo možno vést trubky pro rozvádění na zakrytém místě (např. ve skříni na šaty) nahoru. Klimatizační přístroj je namontován na podlaze. Vzduch místnosti, který se má ochladit, se nasaje přídavnou mřížkou ve stěně úložné skříňky ( příslušenství čis. výrobku ) nebo jinými otvory s celkovou plochou min. 00 cm 2 přímo z přístroje. Cirkulující vzduch se při provozu přístroje vyčistí a vysuší. Proto se musí u montáže v ložných prostorech ležících vně (např. dvojitá podlaha) vhodnými opatřeními zajistit, aby se vzduch, který se má ochladit, z vnitřního prostoru vozidla vysál. Vysátí vnějšího může silně omezit působení klimatizačního přístroje.. Přiloženou montážní šablonu vložte do úložné skříně dané k montáži a přezkoušejte poměry místa pro otvory v podlaze. Otvory v podlaze vozidla musí být volně přístupné a nesmějí být zakryty za tím se nacházejícími díly rámů ap.! 2. Po přezkoušení poměrů místa montážní šablonu seřiďte, fixujte lepicí páskou a otvor v podlaze či boční stěně pro přívod zásobovacího podle poměrů místa označte. Výřez podlahy - 50 x 0 mm pro přívod zásobovacího lze uvnitř čárované linky pozměnit tak. jak je znázorněno na podlahové šabloně. Standardní přívod zásobovacího Sériově nastává přívod zásobovacího (obr. B/C - ) podlahou vozidla. U obytných přívěsů by se měl přístroj umístit tak, aby se rám vozidla nacházel mezi sacím otvorem a otvorem odpadního. Alternativní přívod zásobovacího Narazí-li výřez podlahy () na překážku (např. rám vozidla) lze jako alternativu provést přívod zásobovacího buď sacím kanálem (obr. D zvláštní příslušenství čis. výrobku ) nebo pružnou nasávací trubkou o délce max. m (zvláštní příslušenství čis. výrobku ) boční stěnou vozidla (obr. E) nebo podlahou vozidla (obr. F). Alternativní přívod zásobovacího lze volitelně připojit vpravo, vlevo nebo na zadní straně přístroje. Odvod zásobovacího () nastává vždy podlahou vozidla. Montáž alternativního přívodu Zásobovacího Sací kanál. Montážní šablonu přiloženou k sacímu kanálu (obr. D: 2) přiložte k předtím zvolené šabloně přístroje tak, aby šipky ukazovaly k sobě. 2. Výřez podlahy (podle montážní šablony) vyřízněte a pak řezné plochy na otvorech ve vozidle opatřete ochranou podvozku proti korozi. Před vrtáním dbejte vždy na za tím ležící, popř. skrytě kladené kabely, plynové potrubí, díly rámů atd.!. Víko na přístroji ( vzadu nebo bočně) odšroubujte a sací kanál (2) upevněte danými šrouby na přístroji. Nepotřebné šrouby na krytu vzadu k těsnění znovu do přístroje zašroubujte. Sací kanál (2) se nesmí navíc k podlaze vozidla přišroubovat, neboť hluk při chození by se mohl nepříznivě přenášet na vozidlo. Flexibilní přívod zásobovacího Aby se zabránilo neuvědomělému vniknutí vody zejména při mytí vozu musí se přívodní trubka klást s úklonem od přístroje k boční stěně vozidla.. V případě potřeby postavte klimatizační přístroj provizorně do montážního prostoru a označte otvory v boční stěně a podlaze vozidla. 2. Klimatizační přístroj znovu vyjměte a vyřízněte otvor Ø 62 mm. Pak řezné plochy na otvorech ve vozidle opatřete ochranou podvozku proti korozi. Před vrtáním dbejte vždy na za tím ležící, popř. skrytě kladené kabely, plynové potrubí, díly rámů atd.!. Víko na přístroji ( vzadu nebo bočně) odšroubujte a sací přírubu (4) upevněte danými šrouby k přístroji. Nepotřebné šrouby na krytu vzadu k těsnění znovu do přístroje zašroubujte. 4. Hadici pro výstup (5 o max. délce m) na jedné straně natřete trvale pružným těsnicím prostředkem na karoserii (ne silikon!) a našroubujte ji do příruby na vnější mřížce (6). Obě společně veďte zvenku otvorem a pevně je zašroubujte do přístroje (v případě potřeby lze hadici zkrátit), až je vnější mřížka (6) zarovnána s vnější stěnou. 5. Vnější mřížku (6) natřete trvale pružným těsnicím prostředkem na karoserii (ne silikon!) a upevněte ji 4 šrouby (7). Montáž klimatizačního přístroje. Po volbě přívodu zásobovacího označte upevňovací body pro přidržovací úhelník (HW) a boční upevňovací úhelník (9) pro napínací pásy (8). Přidržovací úhelník (HW) se musí připevnit při pohledu ve směru jízdy před klimatizační přístroj, aby se zabránilo neuvědomělému sklouznutí při silných pohybech (např. silném brzdění). 2. Označte otvory v podlaze KO pro odtok kondenzační vody, a pro odvod zásobovacího. 7

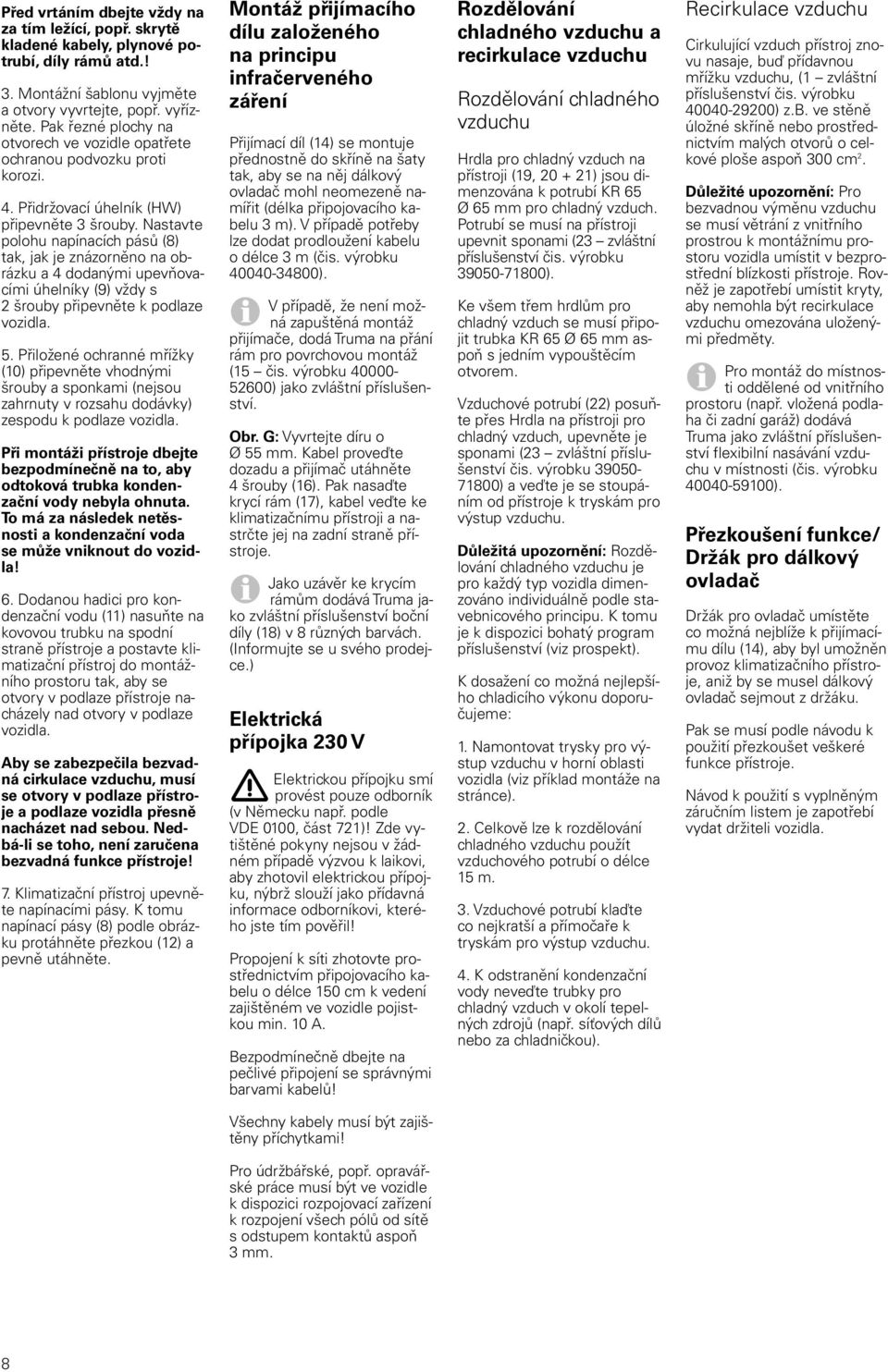

8 Před vrtáním dbejte vždy na za tím ležící, popř. skrytě kladené kabely, plynové potrubí, díly rámů atd.!. Montážní šablonu vyjměte a otvory vyvrtejte, popř. vyřízněte. Pak řezné plochy na otvorech ve vozidle opatřete ochranou podvozku proti korozi. 4. Přidržovací úhelník (HW) připevněte šrouby. Nastavte polohu napínacích pásů (8) tak, jak je znázorněno na obrázku a 4 dodanými upevňovacími úhelníky (9) vždy s 2 šrouby připevněte k podlaze vozidla. 5. Přiložené ochranné mřížky (0) připevněte vhodnými šrouby a sponkami (nejsou zahrnuty v rozsahu dodávky) zespodu k podlaze vozidla. Při montáži přístroje dbejte bezpodmínečně na to, aby odtoková trubka kondenzační vody nebyla ohnuta. To má za následek netěsnosti a kondenzační voda se může vniknout do vozidla! 6. Dodanou hadici pro kondenzační vodu () nasuňte na kovovou trubku na spodní straně přístroje a postavte klimatizační přístroj do montážního prostoru tak, aby se otvory v podlaze přístroje nacházely nad otvory v podlaze vozidla. Aby se zabezpečila bezvadná cirkulace, musí se otvory v podlaze přístroje a podlaze vozidla přesně nacházet nad sebou. Nedbá-li se toho, není zaručena bezvadná funkce přístroje! 7. Klimatizační přístroj upevněte napínacími pásy. K tomu napínací pásy (8) podle obrázku protáhněte přezkou (2) a pevně utáhněte. Montáž přijímacího dílu založeného na principu infračerveného záření Přijímací díl (4) se montuje přednostně do skříně na šaty tak, aby se na něj dálkový ovladač mohl neomezeně namířit (délka připojovacího kabelu m). V případě potřeby lze dodat prodloužení kabelu o délce m (čis. výrobku ). V případě, že není možná zapuštěná montáž přijímače, dodá Truma na přání rám pro povrchovou montáž (5 čis. výrobku ) jako zvláštní příslušenství. Obr. G: Vyvrtejte díru o Ø 55 mm. Kabel proveďte dozadu a přijímač utáhněte 4 šrouby (6). Pak nasaďte krycí rám (7), kabel veďte ke klimatizačnímu přístroji a nastrčte jej na zadní straně přístroje. Jako uzávěr ke krycím rámům dodává Truma jako zvláštní příslušenství boční díly (8) v 8 různých barvách. (Informujte se u svého prodejce.) Elektrická přípojka 20 V Elektrickou přípojku smí provést pouze odborník (v Německu např. podle VDE 000, část 72)! Zde vytištěné pokyny nejsou v žádném případě výzvou k laikovi, aby zhotovil elektrickou přípojku, nýbrž slouží jako přídavná informace odborníkovi, kterého jste tím pověřil! Propojení k síti zhotovte prostřednictvím připojovacího kabelu o délce 50 cm k vedení zajištěném ve vozidle pojistkou min. 0 A. Bezpodmínečně dbejte na pečlivé připojení se správnými barvami kabelů! Rozdělování chladného a recirkulace Rozdělování chladného Hrdla pro chladný vzduch na přístroji (9, ) jsou dimenzována k potrubí KR 65 Ø 65 mm pro chladný vzduch. Potrubí se musí na přístroji upevnit sponami (2 zvláštní příslušenství čis. výrobku ). Ke všem třem hrdlům pro chladný vzduch se musí připojit trubka KR 65 Ø 65 mm aspoň s jedním vypouštěcím otvorem. Vzduchové potrubí (22) posuňte přes Hrdla na přístroji pro chladný vzduch, upevněte je sponami (2 zvláštní příslušenství čis. výrobku ) a veďte je se stoupáním od přístroje k tryskám pro výstup. Důležitá upozornění: Rozdělování chladného je pro každý typ vozidla dimenzováno individuálně podle stavebnicového principu. K tomu je k dispozici bohatý program příslušenství (viz prospekt). K dosažení co možná nejlepšího chladicího výkonu doporučujeme:. Namontovat trysky pro výstup v horní oblasti vozidla (viz příklad montáže na stránce). 2. Celkově lze k rozdělování chladného použít vzduchového potrubí o délce 5 m.. Vzduchové potrubí klaďte co nejkratší a přímočaře k tryskám pro výstup. 4. K odstranění kondenzační vody neveďte trubky pro chladný vzduch v okolí tepelných zdrojů (např. síťových dílů nebo za chladničkou). Recirkulace Cirkulující vzduch přístroj znovu nasaje, buď přídavnou mřížku, ( zvláštní příslušenství čis. výrobku ) z.b. ve stěně úložné skříně nebo prostřednictvím malých otvorů o celkové ploše aspoň 00 cm 2. Důležité upozornění: Pro bezvadnou výměnu se musí větrání z vnitřního prostrou k montážnímu prostoru vozidla umístit v bezprostřední blízkosti přístroje. Rovněž je zapotřebí umístit kryty, aby nemohla být recirkulace omezována uloženými předměty. Pro montáž do místnosti oddělené od vnitřního prostoru (např. vložená podlaha či zadní garáž) dodává Truma jako zvláštní příslušenství flexibilní nasávání v místnosti (čis. výrobku ). Přezkoušení funkce/ Držák pro dálkový ovladač Držák pro ovladač umístěte co možná nejblíže k přijímacímu dílu (4), aby byl umožněn provoz klimatizačního přístroje, aniž by se musel dálkový ovladač sejmout z držáku. Pak se musí podle návodu k použití přezkoušet veškeré funkce přístroje. Návod k použití s vyplněným záručním listem je zapotřebí vydat držiteli vozidla. Všechny kabely musí být zajištěny příchytkami! Pro údržbářské, popř. opravářské práce musí být ve vozidle k dispozici rozpojovací zařízení k rozpojení všech pólů od sítě s odstupem kontaktů aspoň mm. 8
