Moduly řízení přístupu pro ABB-Welcome

Rozměr: px
Začít zobrazení ze stránky:

Download "Moduly řízení přístupu pro ABB-Welcome"

Transkript

1 ABB s.r.o., Elektro-Praga Moduly řízení přístupu pro ABB-Welcome Objednací čísla: Modul klávesnice Modul snímače karet Modul snímače otisku prstů Návod na instalaci

2 Obsah 1. Bezpečnostní upozornění Zamýšlené použití Ochrana životního prostředí Technický manuál Provoz, obsluha a nastavení systému Ovládací prvky a svorky Modul klávesnice Modul snímače otisku prstů Modul snímače karet Údržba přístroje Technické údaje Montáž a instalace Bezpečnostní opatření při instalaci Všeobecné pokyny pro instalaci Montáž Zapojení tlačítkového tabla Demontáž tlačítkového tabla výměna jmenovek Adresování systému Adresování tlačítkových tabel Otočný potenciometr Nastavení adresy na tlačítkovém tablu Přiřazení tlačítek tabla k telefonům a videotelefonům Nastavení adresy na telefonu a videotelefonu Nastavení adresy defaultního tlačítkového tabla Nastavení a uvedení do provozu Modul klávesnice Modul snímače otisku prstů Modul snímače karet Obnovení továrního nastavení Nastavení modulů řízení přístupu pomocí IP Gatewaye Kompletace tlačítkových tabel pro větší počet uživatelů Sestavy tlačítkových tabel Postup pro kompletaci tlačítkového tabla...23 Adresovací tabulka pro tlačítkové tablo ABB-Welcome Moduly řízení přístupu Stránka 2

3 1. Bezpečnostní upozornění Přístroje domovních telefonů a video telefonů ABB-Welcome pracují s elektrickým napětím 230 V AC, tj. napětím životu nebezpečným. Přístroje smí instalovat pouze osoba s odpovídající elektrotechnickou kvalifikací. Před zahájením montáže musí být příslušný elektrický obvod odpojen od napájení. Zároveň musí být zabezpečeno, aby nemohlo dojít k nežádoucímu zapnutí jinými osobami. Před vlastní montáží je nutné se přesvědčit (zkoušečkou, měřicím přístrojem), zda k vypnutí skutečně došlo. Totéž platí i při výměně přístrojů. Není dovoleno užívat přístroje jinak, než je určeno, nebo na jiná napětí, než je předepsáno. Je zakázáno používat elektroinstalační přístroje tam, kde by mohlo dojít při užívání k jejich zaplavení, zastříkání vodou nebo kde by vlivem nadměrné prašnosti byla snížena jejich funkčnost a bezpečnost. Tato podmínka neplatí u přístrojů, které jsou pro daný typ prostředí určeny a jsou označeny příslušným stupněm krytí IP xx dle ČSN EN Zamýšlené použití Přístroj je součástí dveřního komunikačního systému ABB Welcome a funguje výlučně se součástmi tohoto systému. Zařízení se musí používat pouze s vhodnými zapuštěnými a nástěnnými instalačními krabicemi ABB. 3. Ochrana životního prostředí Chraňte životní prostředí! Použitá elektrická a elektronická zařízení neodkládejte do komunálního odpadu. Zařízení obsahuje cenné suroviny, které mohou být recyklovány. Proto tato zařízení odkládejte na místech k tomu určených. Obalové materiály předávejte k ekologické likvidaci. Přístroje a zařízení ABB splňují požadavky směrnice REACH na elektrická a elektronická zařízení (direktiva EU 2002/96/EG WEEE a 2002/95/EG RoHS, direktiva EU REACH a související předpisy No.1907/2006). 4. Technický manuál Detailní informace pro plánování a instalacu systému ABB-Welcome jsou obaženy v Technickém manuálu, který je možno stáhnout na adrese Moduly řízení přístupu Stránka 3

4 5. Provoz, obsluha a nastavení systému 5.1 Ovládací prvky a svorky Obr. 1.: Zadní strana tlačítkového tabla ovládací prvky Číslo ovládacího prvku Popis funkce Levý otočný přepínač indikuje nastavenou adresu tlačítkového tabla. Podrobnosti v kapitole Adresování systému. Prostřední a pravý otočný přepínač indikuje adresu nejvyššího tlačítka na tlačítkovém tablu. Další tlačítka jsou poté automaticky číslována po 1 k vyšším hodnotám. Podrobnosti v kapitole Adresování systému. Svorka pro připojení sběrnice od univerzální řídící jednotky. V případě instalace s více tlačítkovými tably připojení vnější sběrnice. Posuvný přepínač pro aktivaci a deaktivaci zvukové odezvy při stisknutí tlačítka na tlačítkovém tablu. Zvuková odezva zapnuta (ON) Zvuková odezva vypnuta (OFF) Moduly řízení přístupu Stránka 4

5 5.2 Modul klávesnice Obr. 2.: Modul klávesnice ovládací prvky Číslo Funkce 1 Tlačítko mazání (Delete) 2 Tlačítko pro sepnutí osvětlení 3 Dveřní tlačítko 4 Tlačítko volání Volání účastníka Pro budovy s jednou vnitřní stanicí: 1. Stiskněte tlačítko volání. Pro budovy s více vnitřními stanicemi s rozdílnou adresou: 1. Zadejte číslo stanice (účastníka). 2. Stiskněte tlačítko volání (stisknutí pouze tlačítka volání bude volat defaultní stanici). Sepnutí osvětlení Sepnutí defaultního osvětlení: 1. Stiskněte tlačítko osvětlení. 2. Pokud se sepne, rozsítí se zelená LED na 2 vteřiny, a ozve se tón di na 1 vteřinu. Sepnutí určitého osvětlení: 1. Stiskněte * a adresu světla. 2. Stiskněte tlačítko osvětlení. 3. Pokud se sepne, rozsítí se zelená LED na 2 vteřiny, a ozve se tón di na 1 vteřinu. Otevření dveří Otevření dveří: 1. Zadejte PIN kód. 2. Stiskněte dveřní tlačítko. 3. Pokud se sepne, rozsítí se zelená LED na 2 vteřiny, a ozve se tón di na 1 vteřinu. Poznámka Tlačítko "C" smaže nesprávné zadání. Po té musí být zadána celá sekvence znovu. Moduly řízení přístupu Stránka 5

6 5.3 Modul snímače otisku prstů Obr. 3.: Modul snímače otisku prstů Otevření dveří Otevření dveří: Přložte ke snímači prst, který je registrovaný v přístroji. Sepnutí osvětlení Sepnutí osvětlení připojenému k řídící jednotce: Přložte ke snímači prst, který je registrovaný v přístroji do 5 vteřin po odemknutí. Další operace a upozornění pro snímač otisku prstů: Načítání otisku prstu 1. Ujistěte se, že stojíte v pohodlné pozici před snímačem otisku prstů. 2. Natáhněte prst, který chcete snímat. 3. Přitiskněte horní část prstu na snímač. 4. Přejeďte prstem přes senzor směrem dolů, dle obrázku níže. 5. Ujistěte se, že prst se pohybuje přímo bez vlnění a plynule. 6. Nepohybujte prstem příliš rychle ani pomalu. Moduly řízení přístupu Stránka 6

7 Vlastnosti prstu Zásady pro volbu vhodného prstu ke snímání: 1. Nepoužívejte prst, který je ovlivněn zraněním, jizvami nebo nejasnou strukturou. 2. Pokud je prst příliš velký pro zasunutí do snímače, použijte menší. 3. Pokud je prst příliš malý, např. Prst dítěte, požijte např. palec. 4. Pro zajištění možnosti identifikace je doporučeno načíst pro každou osobu alespoň 2 různé prsty. Příčiny chyb při snímání 1. Prst je příliš suchý, znečištěný, zraněný, vlhký nebo opuchlý. 2. Příliš malý prst u dítěte. 3. Snímání pod nevhodným úhlem, nevhodnou rychlostí. 4. Přiložení prstu ke snímači je příliš lehké. 5.4 Modul snímače karet Obr. 4.: Modul snímače karet Otevření dveří Otevření dveří: Přložte ke snímači kartu, která je registrovaná v přístroji. Sepnutí osvětlení Sepnutí osvětlení připojenému k řídící jednotce: Přložte ke snímači kartu, který je registrovaná v přístroji do 5 vteřin po odemknutí. Moduly řízení přístupu Stránka 7

8 5.5 Údržba přístroje Upozornění riziko poškození povrchu přístroje. Povrch přístroje může být poškozen při čištění pomocí různých tekutých, hrubých nebo brusných přípravků. Povrch přístroje čistěte s použitím jemného hadříku a běžně dostupných prostředků pro čištění skla. Nikdy nepoužívejte brusné čistící prostředky. Obr.5: Čištění přístroje 6. Technické údaje Parametr Hodnota parametru Provozní teplota -25 C až +55 C Stupeň krytí IP44 Svorky pro tuhý vodič 2x 0,6 mm 2 až 2x1,0 mm 2 Svorky pro slaněný vodič 2x 0,6 mm 2 až 2x 0,75 mm 2 Napětí sběrnice 28 V DC ±2V Moduly řízení přístupu Stránka 8

9 7. Montáž a instalace Bezpečnostní upozornění Přístroje domovních telefonů a video telefonů ABB-Welcome pracují s elektrickým napětím 230 V AC, tj. napětím životu nebezpečným. Sběrnicové vedení a vedení 230V nesmí být uloženo v jedné instalační krabici. V případě závady na vedení 230V hrozí riziko zkratu na sběrnicové vedení. 7.1 Bezpečnostní opatření při instalaci Přístroje smí instalovat pouze osoba s odpovídající elektrotechnickou kvalifikací. Před zahájením montáže musí být příslušný elektrický obvod odpojen od napájení. Zároveň musí být zabezpečeno, aby nemohlo dojít k nežádoucímu zapnutí jinými osobami. Před vlastní montáží je nutné se přesvědčit (zkoušečkou, měřicím přístrojem), zda k vypnutí skutečně došlo. Totéž platí i při výměně přístrojů. Není dovoleno užívat přístroje jinak, než je určeno, nebo na jiná vyšší napětí, než je předepsáno. Je zakázáno používat elektroinstalační přístroje tam, kde by mohlo dojít při užívání k jejich zaplavení, zastříkání vodou nebo kde by vlivem nadměrné prašnosti byla snížena jejich funkčnost a bezpečnost. Tato podmínka neplatí u přístrojů, které jsou pro daný typ prostředí určeny a jsou označeny příslušným stupněm krytí IPxx dle ČSN EN Všeobecné pokyny pro instalaci Všechna odbočovací vedení kabeláže zakončete na přístroji se sběrnicovou svorkou, například univerzální řídící jednotka, telefon, videotelefon nebo tlačítkové tablo. Neinstalujte řídídí jednotku těsně vedle přídavného transformátoru nebo jiných napájecích zdrojů. Neinstalujte sběrnicové vodiče s vodiči síťového napájení 230V. Nepoužívejte společný kabel pro sběrnicové vodiče a vodiče k elektrickému zámku. Nepoužívejte v instalaci různé typy kabelů, zabráníte tak nadbytečnému svorkování. Používejte pouze 2 vodiče pro vedení systémové sběrnice ve čtyřžilovém nebo vícežilovém kabelu. Pro příchozí a odchozí vedení při průběžné instalaci (smyčkování) nepoužívejte stejný kabel. Neinstalujte vnější a vnitřní sběrnici v jednom kabelu. Moduly řízení přístupu Stránka 9

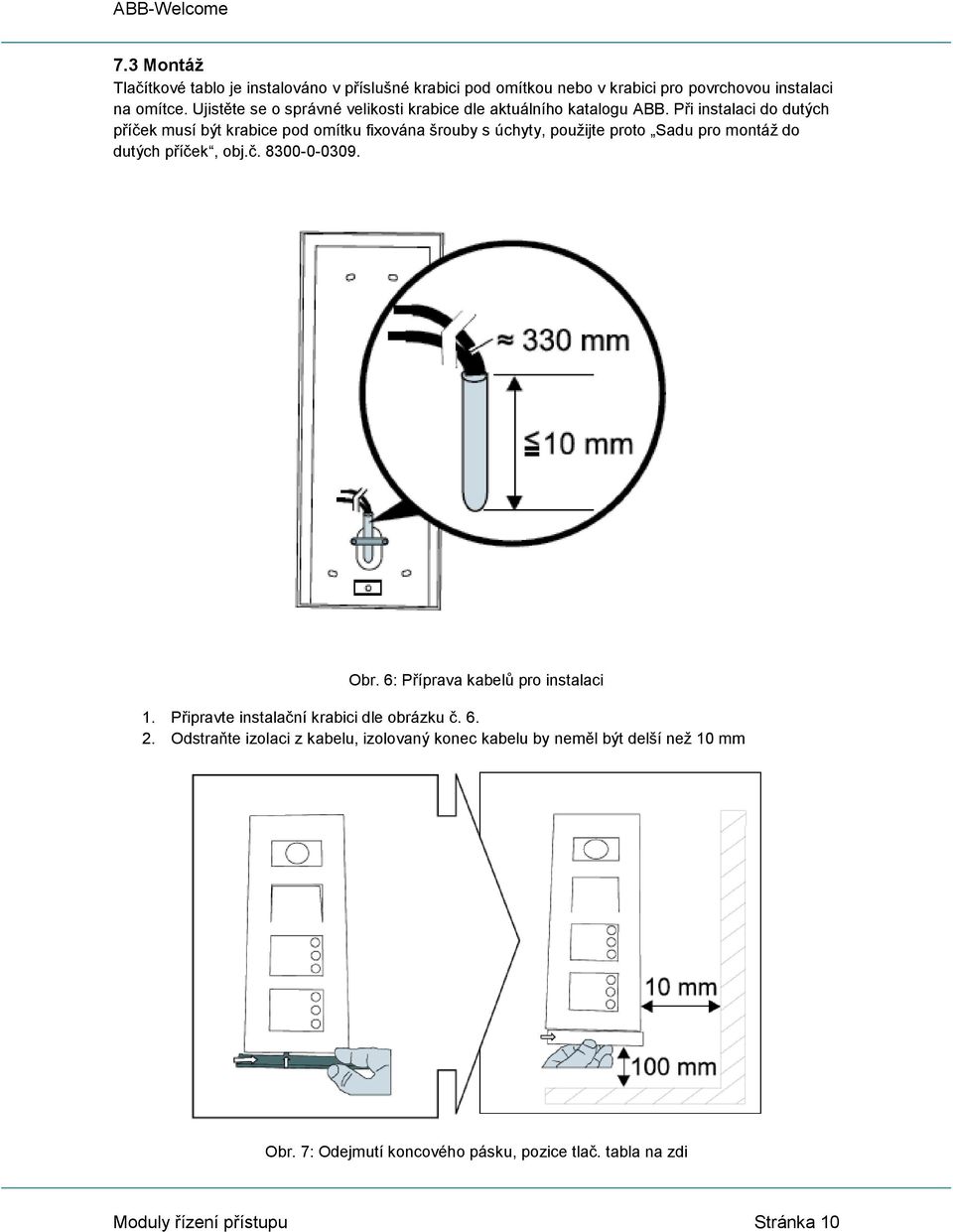

10 7.3 Montáž Tlačítkové tablo je instalováno v příslušné krabici pod omítkou nebo v krabici pro povrchovou instalaci na omítce. Ujistěte se o správné velikosti krabice dle aktuálního katalogu ABB. Při instalaci do dutých příček musí být krabice pod omítku fixována šrouby s úchyty, použijte proto Sadu pro montáž do dutých příček, obj.č Obr. 6: Příprava kabelů pro instalaci 1. Připravte instalační krabici dle obrázku č Odstraňte izolaci z kabelu, izolovaný konec kabelu by neměl být delší než 10 mm Obr. 7: Odejmutí koncového pásku, pozice tlač. tabla na zdi Moduly řízení přístupu Stránka 10

11 3. Odejměte koncový pásek z tlačítkového tabla pomocí přiloženého demontážního klíče. Pozor na správné kolmé přiložení k tlačítkovému tablu. Věnujte pozornost vhodnému umístění tlačítkového tabla, aby byl dostatečný prostor pro demontáž držáku jmenovek (viz obr. č. 7). V opačném případě musí být nejdříve tlačítkové tablo demontováno a po té vysunut držák jmenovek. Obr. č. 8: Uchycení a zavěšení tlačítkového tabla 4. Zavěšte přístroj ve spodní části do instalační krabice. 5. Zajistěte přístroj pomocí přiložené smyčky. 6. Připojte vodiče sběrnice k přiloženým svorkám. 7. Svorky nasaďte na kontakty přístroje. Moduly řízení přístupu Stránka 11

12 Obr. 9.: Instalace držáku jmenovek 8. Zaklopte tlačítkové tablo do instalační krabice, dokud neuslyšíte zavření západky. 9. Vysuňte držák jmenovek. 10. Vložte jmenovky a držák zasuňte zpět. Pokud tento krok nelze udělat v této fázi, pak je nutno jej učinit předem před touto instalací, případně tlačítkové tablo odmontovat a pak jej zpět namontovat. Obr. 10.: Dokončení montáže tlačítkového tabla 11. Přišroubujte tlačítkové tablo k instalační krabici 12. Připevněte koncový pásek k tlačítkovému tablu přitlačením k přístroji. Ten po té sám zaujme správnou polohu. Instalace tlačítkového tabla je tímto dokončena. Moduly řízení přístupu Stránka 12

13 7.4 Zapojení tlačítkového tabla Obr. 11.: Zadní strana tlačítkového tabla Číslo svorky 1 Popis Připojení sběrnice od univerzální řídící jednotky. V případě instalace s více tlačítkovými tably slouží k připojení externí sběrnice. Moduly řízení přístupu nahrazují v tlačítkovém table základní tlačítkové moduly, typová čísla 83140/X-500, na kterých se nastavují parametry tlačítkového tabla. Při návrhu systému je nutno počítat s obsazením jedné pozice na tlačítkové moduly v tlačítkovém table. Lze je tudíž také instalovat samostatně viz obr. Moduly řízení přístupu Stránka 13

14 7.5 Demontáž tlačítkového tabla výměna jmenovek Obr. 12.: Výměna jmenovek 1. Odejměte koncový pásek z tlačítkového tabla pomocí přiloženého demontážního klíče. Pozor na správné kolmé přiložení k tlačítkovému tablu. Věnujte pozornost vhodnému umístění tlačítkového tabla, aby byl dostatečný prostor pro demontáž držáku jmenovek (viz obr.č.4). V opačném případě musí být nejdříve tlačítkové tablo demontováno a po té vysunut držák jmenovek 2. Vysuňte držák jmenovek rukou nebo pomocí plochého šroubováku. Obr. 13.: Výměna jmenovek 3. Vyměňte jmenovky a poté držák jmenovek zasuňte zpět do tlačítkového tabla. Moduly řízení přístupu Stránka 14

15 Obr. 14.: Připevnění koncového pásku 4. Připevněte koncový pásek k tlačítkovému tablu přitlačením k přístroji. Ten po té sám zaujme správnou polohu. Tímto je ukončena výměna jmenovek. Moduly řízení přístupu Stránka 15

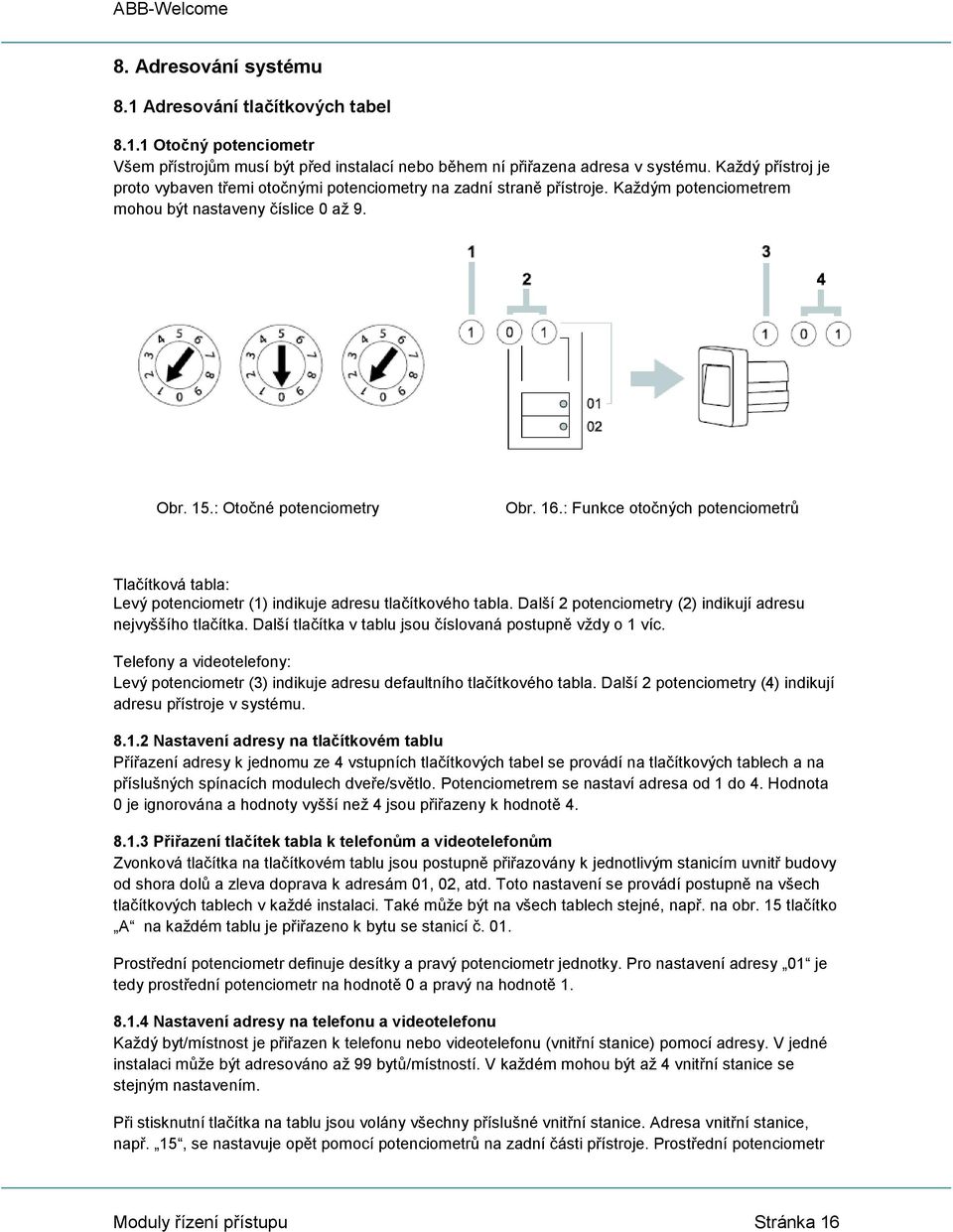

16 8. Adresování systému 8.1 Adresování tlačítkových tabel Otočný potenciometr Všem přístrojům musí být před instalací nebo během ní přiřazena adresa v systému. Každý přístroj je proto vybaven třemi otočnými potenciometry na zadní straně přístroje. Každým potenciometrem mohou být nastaveny číslice 0 až 9. Obr. 15.: Otočné potenciometry Obr. 16.: Funkce otočných potenciometrů Tlačítková tabla: Levý potenciometr (1) indikuje adresu tlačítkového tabla. Další 2 potenciometry (2) indikují adresu nejvyššího tlačítka. Další tlačítka v tablu jsou číslovaná postupně vždy o 1 víc. Telefony a videotelefony: Levý potenciometr (3) indikuje adresu defaultního tlačítkového tabla. Další 2 potenciometry (4) indikují adresu přístroje v systému Nastavení adresy na tlačítkovém tablu Přířazení adresy k jednomu ze 4 vstupních tlačítkových tabel se provádí na tlačítkových tablech a na příslušných spínacích modulech dveře/světlo. Potenciometrem se nastaví adresa od 1 do 4. Hodnota 0 je ignorována a hodnoty vyšší než 4 jsou přiřazeny k hodnotě Přiřazení tlačítek tabla k telefonům a videotelefonům Zvonková tlačítka na tlačítkovém tablu jsou postupně přiřazovány k jednotlivým stanicím uvnitř budovy od shora dolů a zleva doprava k adresám 01, 02, atd. Toto nastavení se provádí postupně na všech tlačítkových tablech v každé instalaci. Také může být na všech tablech stejné, např. na obr. 15 tlačítko A na každém tablu je přiřazeno k bytu se stanicí č. 01. Prostřední potenciometr definuje desítky a pravý potenciometr jednotky. Pro nastavení adresy 01 je tedy prostřední potenciometr na hodnotě 0 a pravý na hodnotě Nastavení adresy na telefonu a videotelefonu Každý byt/místnost je přiřazen k telefonu nebo videotelefonu (vnitřní stanice) pomocí adresy. V jedné instalaci může být adresováno až 99 bytů/místností. V každém mohou být až 4 vnitřní stanice se stejným nastavením. Při stisknutní tlačítka na tablu jsou volány všechny příslušné vnitřní stanice. Adresa vnitřní stanice, např. 15, se nastavuje opět pomocí potenciometrů na zadní části přístroje. Prostřední potenciometr Moduly řízení přístupu Stránka 16

17 definuje desítky a pravý potenciometr jednotky. Pro nastavení adresy 15 je tedy prostřední potenciometr na hodnotě 1 a pravý na hodnotě Nastavení adresy defaultního tlačítkového tabla V případě použítí několika tlačítkových tabel musí být na každé vnitřní stanici jedno z nich nastaveno jako defaultní (výchozí). K tomu slouží potenciometr s označením STATION, umístěný na zadní straně vnitřní stanice a jeho hodnota může být 1 až 4. Obr. 17.: Nastavení adres v instalaci s jedním tlačítkovým tablem (1 vchod) Pořadí Označení 1 Byt č. 1 2 Byt č. 2 3 Tlačítkové tablo 4 Byt č. 9 5 Byt č. 10 Moduly řízení přístupu Stránka 17

18 Obr. 18.: Nastavení adres v instalaci se dvěmi tlačítkovými tably (2 vchody do budovy) Pořadí Označení 1 Tlačítkové tablo pro vchod č. 1 2 Tlačítkové tablo pro vchod č. 2 3 Byt č. 1 4 Byt č. 2 5 Byt č. 3 Moduly řízení přístupu Stránka 18

19 Obr. 19.: Nastavení adres v instalaci se třemi tlačítkovými tably (2 budovy s jedním vchodem a 1 centrální společný vchod) Pořadí Označení 1 Byt č. 1 2 Byt č. 2 3 Tlačítkové tablo pro levou budovu 4 Tlačítkové tablo pro společný vchod 5 Tlačítkové tablo pro pravou budovu 6 Byt č. 3 7 Byt č. 4 Moduly řízení přístupu Stránka 19

20 9. Nastavení a uvedení do provozu 9.1 Modul klávesnice V prvním kroce je nutno nastavit hlavního správce (admina): No. Funkce Příkazy LED a zvuk 1 Vytvoření prvního správce Admin0 [*] [#] + Admin0(3~8bit) + [*] + Admin0 + [#] Zelená LED svítí (2s) Vstup do nastavovacího režimu Admin0: No. Funkce Příkazy LED a zvuk 1 Nastavovací režim [*] + Admin0 + [#] Oranžová LED svítí Funce nastavitelné v režimu nastavování: No. Funkce Příkazy LED a zvuk 1 Zadání dalšího správce AdminX [1] [0] [*] + AdminX(3~8bit) + [*] + AdminX + [#] Zelená LED svítí (2s) 2 Zadání hesla pouze pro odemknutí [2] [0] [*] + heslo + [*] + heslo + [#] Zelená LED svítí (2s) 3 Přižazení tlačítka Vyvánění určité vnitřní [ ] tlačítko + adresa stanice[0] [2] + [#] Zelená LED svítí (2s) stanici (příklad: adresa vnitřní stanice je Pozn: adresa stanice můž být 01~99. 2) 4* Zadat heslo pro odemknutí a odblokování [3] [0] [*] + heslo + [*] + zopakovat heslo + [#] Zelená LED svítí (2s) 5* Zadat heslo pro blokování [4] [0] [*] + heslo + [*] + zopakovat heslo + [#] Zelená LED svítí (2s) 6* Zadat heslo pro odblokování [5] [0] [*] + heslo + [*] + zopakovat heslo + [#] Zelená LED svítí (2s) 7 Povolit/Zakázat otevření dveří a zapnutí osvětlení najednou Enable(Default): [6] [0] [*] + [#] Disable: [6] [9] [*] + [#] Zelená LED svítí (2s) 8 Smazaání jednoho určitého hesla [1] [9] [*] + heslo + [*] + zopakovat heslo + [#] Zelená LED svítí (2s) 9 Smazání všech hesel [9] [9] [*] + Admin + [#] Zelená LED svítí (2s) Poznámka 1. Po 15 vteřinách nečinnosti od poslední aktivity se režim nastavení ukončí bez uložení. 2. Pokud je vytvořeno více správců, každý může být použit pro nastavování. 3. Hesla pro blokování a odblokování musí být rozdílná. 4. Heslo pro blokování musí být rozdílné od hesla pro odmeknutí. 5. Heslo pro odblokování musí být rozdílné od hesla pro odmeknutí. 6. * je určeno pro zvláštní případy, kdy je připojen blokovací systém. Moduly řízení přístupu Stránka 20

21 9.2 Modul snímače otisku prstů V prvním kroce je nutno nastavit hlavního správce (admina): No. Funkce Příkazy LED a zvuk 1 Vytvoření správce sejmutím otisku 3-5x Admin0 + Admin0 + Admin0 (+ Admin0 + Admin0) Zelená LED svítí (2s) Vstup do nastavovacího režimu Admin0: No. Funkce Příkazy LED a zvuk 1 Nastavovací režim sejmutím otisku prstu Admin0 Oranžová LED svítí Admin0 Funce nastavitelné v režimu nastavování: No. Funkce Příkazy LED a zvuk 1 Zadání dalšího správce AdminX Admin0 + Admin0 + Admin0 + AdminX + AdminX + AdminX (+ AdminX + AdminX) 2 Zadání uživatele UserX Admin0 + UserX + UserX + UserX (+ UserX + UserX) 3 Smazání správce AdminX Admin0 + Admin0 + Admin0 + Admin0 + AdminX + AdminX 4 Smazání uživatele UserX Admin0 + Admin0 + UserX + UserX 5 Smazání všech uživatelů Admin0 + Admin0 + Admin0 + Admin0 + Admin0 + Admin0 Zelená LED svítí (2s) Zelená LED svítí (2s) Zelená LED svítí (2s) Zelená LED svítí (2s) Zelená LED svítí (2s) Poznámka 1. Po 15 vteřinách nečinnosti od poslední aktivity se režim nastavení ukončí bez uložení.. 2. Při špatné operaci během nastavování přístroj přejde do stavu čekání. 3. Pokud je vytvořeno více správců, každý může být použit pro nastavování. 4. Během nastavování může být Admin0 nahrazen jiným správcem. 5. Źádný správce nemůže smazat sám sebe. Moduly řízení přístupu Stránka 21

22 9.3 Modul snímače karet V prvním kroce je nutno nastavit hlavního správce (admina): No. Funkce Příkazy LED a zvuk 1 Vytvoření správce sejmutím karty Admin0 Zelená LED svítí (2s) Vstup do nastavovacího režimu Admin0: No. Funkce Příkazy LED a zvuk 1 Nastavovací režim karty Admin0 Admin0 Oranžová LED svítí Funce nastavitelné v režimu nastavování: No. Funkce Příkazy LED a zvuk 1 Zadání dalšího správce AdminX Admin0 + Admin0 + Admin0 + AdminX Zelená LED svítí (2s) 2 Zadání uživatele UserX Admin0 + UserX 3 Smazání správce AdminX Admin0 + Admin0 + Admin0 + Admin0 + AdminX 4 Smazání uživatele UserX Admin0 + Admin0 + UserX 5 Smazání všech uživatelů Admin0 + Admin0 + Admin0 + Admin0 + Admin0 + Admin0 Zelená LED svítí (2s) Zelená LED svítí (2s) Zelená LED svítí (2s) Zelená LED svítí (2s) Poznámka 6. Po 15 vteřinách nečinnosti od poslední aktivity se režim nastavení ukončí bez uložení.. 7. Při špatné operaci během nastavování přístroj přejde do stavu čekání. 8. Pokud je vytvořeno více správců, každý může být použit pro nastavování. 9. Během nastavování může být Admin0 nahrazen jiným správcem. 10. Źádný správce nemůže smazat sám sebe. 9.4 Obnovení továrního nastavení Pokud je modul řízení přístupu zapojen do jiného než původního tlačítkového tabla, je nutné jej z bezpečnostních důvodů nastavit do továrního nastavení a znovu nastavit. 1. Otočné přepínače nastavte na hodnotu Po připojení k napájení bude blikat oranžová LED a ozývat se tón di di di, dokud do 60 vteřin nenastavíte otočné přepínače na hodnotu Odpojte od napájení, nastavte správnou adresu na tlačítkovém table a pokračujte v nastavování. 9.5 Nastavení modulů řízení přístupu pomocí IP Gatewaye Moduly řízení přístupu lze také nastavit pomocí IP Gatewaye, typové číslo , objednací číslo Podrobný postup najdete v návodu na tento přístup. Moduly řízení přístupu Stránka 22

23 10. Kompletace tlačítkových tabel pro větší počet uživatelů 10.1 Sestavy tlačítkových tabel Tlačítková tabla jsou dodávána pro 1 až 3 uživatele v kompletní sestavě, tudíž pro jejich instalaci je potřeba už jen pouze instalační krabice pod omítku nebo na omítku. Tlačítková tabla audio pro 4 až 15 uživatelů se dodávají ve stavebnicovém provedení a sestávají se z následujících komponent: - Tlačítkové tablo audio pro 2 nebo 5 tlačítkových modulů - 1 tlačítkový modul základní, s 1, 2 nebo 3 tlačítky podle vhodné kombinace. K tomuto modulu se připojuje vnitřní sběrnice a nastavují se na něm parametry tlačítkového tabla. - 1 nebo 4 tlačítkové moduly doplňkové, na doplnění příslušného počtu tlačítek. - Ostatní komponenty a potřebný spojovací materiál (kromě instalační krabice) jsou součástí samotného tabla Postup pro kompletaci tlačítkového tabla 1. Zvolte potřebnou velikost tlačítkového tabla, vhodný základní modul a příslušné doplňkové moduly, barevné provedení a instalační krabici. Informace najdete v Katalogu elektroinstalačního materiálu ABB nebo na adrese 2. Odšroubujte zadní stěnu tlačítkového tabla. Upevňovací šrouby Kamerový modul (u video tabla) Hlasový modul Připojení sběrnice Základní tlačítkový modul (jeho zadní strana) Obr. 20.: Zadní strana tlačítkového tabla Moduly řízení přístupu Stránka 23

24 3. Do první pozice pod hlasovou jednotkou tlačítkového tabla umístěte základní tlačítkový modul tak, aby jeho tlačítka byla vpravo při pohledu zepředu na tlačítkové tablo. Kamerový modul (u video tabla) Hlasový modul Připojení sběrnice Základní tlačítkový modul nebo modul řízení přístupu (jeho zadní strana) Doplňkový tlačítkový modul Kabelové propojky mezi moduly Upevňovací šrouby Obr. 21.: Rozmístění a montáž tlačítkových modulů 4. Stejným způsobem umístěte i doplňkové moduly a všechny je přišroubujte k tělu tlačítkového tabla. 5. Tlačítkové moduly propojte propojkami dadanými v tlačítkovém tablu dohromady, včetně hlasové jednotky. 6. Přišroubujte zpět zadní desku tlačítkového tabla. 7. Tlačítkové tablo je připraveno k instalaci do krabice.. Moduly řízení přístupu Stránka 24

25 Adresovací tabulka pro tlačítkové tablo ABB-Welcome Název projektu: Popis montážní pozice tlač. tabla Patro Adresa Patro 2 01 Moduly řízení přístupu Stránka 25

26 Poznámka: Výrobce si vyhrazuje právo provádět technické změny na výrobku, stejně tak v obsahu tohoto dokumentu bez předchozího upozornění. Detailní specifikace výrobku souhlasí v čase realizace objednávky. Společnost ABB nepřijímá žádnou zodpovědnost za možné chyby nebo nekompletnost dokumentu. Výrobce si vyhrazuje práva k tomuto dokumentu a jeho obsahu. Dokument, jeho obsah anebo jeho části nesmějí být reprodukovány, šířeny nebo opětovně použity třetí stranou bez předchozího písemného svolení společností ABB. Copyright 2012, ABB s.r.o., Elektro-Praga. Všechna práva vyhrazena. Kontaktujte nás ABB s.r.o. Elektro-Praga Resslova Jablonec nad Nisou Tel.: Fax.: Technická podpora: Tel.: epj.jablonec@cz.abb.com Moduly řízení přístupu Stránka 26
