1 ABB s.r.o., Elektro-Praga Domovní videotelefon Objednací čísla: / / Návod na instalaci

2 Obsah 1. Bezpečnostní upozornění Zamýšlené použití Ochrana životního prostředí Technický manuál Provoz, obsluha a nastavení systému Provoz přístroje Ovládací prvky Hlavní obrazovka a stavová řádka Ovládání přístroje Hlasová a obrazová komunikace Otevření dveří Ztlumení hovoru Sepnutí světla Obrazová paměť SD karta Nastavení Čištění displeje Nastavení přepínačů přístroje Zakončovací odpor Přepínač Master / Slave Technické údaje Montáž a instalace Bezpečnostní opatření při instalaci Všeobecné pokyny pro instalaci Montáž Připojovací svorky Adresování systému Adresování tlačítkových tabel Otočný potenciometr Nastavení adresy na tlačítkovém tablu Přiřazení tlačítek tabla k telefonům a videotelefonům Nastavení adresy na telefonu a videotelefonu Nastavení adresy defaultního tlačítkového tabla Adresovací tabulka pro tlačítkové tablo ABB-Welcome Domovní hands-free videotelefon Stránka 2

3 1. Bezpečnostní upozornění Přístroje domovních telefonů a video telefonů ABB-Welcome pracují s elektrickým napětím 230 V AC, tj. napětím životu nebezpečným. Přístroje smí instalovat pouze osoba s odpovídající elektrotechnickou kvalifikací. Před zahájením montáže musí být příslušný elektrický obvod odpojen od napájení. Zároveň musí být zabezpečeno, aby nemohlo dojít k nežádoucímu zapnutí jinými osobami. Před vlastní montáží je nutné se přesvědčit (zkoušečkou, měřicím přístrojem), zda k vypnutí skutečně došlo. Totéž platí i při výměně přístrojů. Není dovoleno užívat přístroje jinak, než je určeno, nebo na jiná napětí, než je předepsáno. Je zakázáno používat elektroinstalační přístroje tam, kde by mohlo dojít při užívání k jejich zaplavení, zastříkání vodou nebo kde by vlivem nadměrné prašnosti byla snížena jejich funkčnost a bezpečnost. Tato podmínka neplatí u přístrojů, které jsou pro daný typ prostředí určeny a jsou označeny příslušným stupněm krytí IP xx dle ČSN EN Zamýšlené použití Přístroj je součástí dveřního komunikačního systému ABB Welcome a funguje výlučně se součástmi tohoto systému. Zařízení se musí používat pouze s vhodnými zapuštěnými a nástěnnými instalačními krabicemi ABB. 3. Ochrana životního prostředí Chraňte životní prostředí! Použitá elektrická a elektronická zařízení neodkládejte do komunálního odpadu. Zařízení obsahuje cenné suroviny, které mohou být recyklovány. Proto tato zařízení odkládejte na místech k tomu určených. Obalové materiály předávejte k ekologické likvidaci. Přístroje a zařízení ABB splňují požadavky směrnice REACH na elektrická a elektronická zařízení (direktiva EU 2002/96/EG WEEE a 2002/95/EG RoHS, direktiva EU REACH a související předpisy No.1907/2006). 4. Technický manuál Detailní informace pro plánování a instalacu systému ABB-Welcome jsou obaženy v Technickém manuálu, který je možno stáhnout na adrese Domovní hands-free videotelefon Stránka 3

4 5. Provoz, obsluha a nastavení systému 5.1 Provoz přístroje Ovládací prvky Obr. 1: Přehled ovládacích prvků Domovní hands-free videotelefon Stránka 4

5 Číslo ovládacího prvku Popis funkce 1 Tlačítko pro přijetí volání od tlačítkového tabla. 2 Tlačítko pro otevření dveří (elektrického zámku). 3 1 Funkce Nerušit deaktivuje zvonění od tlač. tabla. Signalizováno přeškrtnutým zvonečkem Funkce Nerušit odmítnutí volání. Při vyzvánění dojde o odmítnutí hovoru. Signalizováno přeškrtnutým zvonečkem. Funkce pro ztlumení hovoru při volání. Při hovoru způsobí, že návštěva neslyší hovor uvnitř. Při dalším stisknutí se opět hovor obnoví. Signalizováno přeškrtnutým sluchátkem. 4 Tlačítko pro rozsvícení světla. 5 6 Tlačítko pro přístup do obrazové paměti pro zobrazení uložených záznamů. Během hovoru sejme obrázek z kamery tlačítkového tabla a uloží jej do paměti. Vstup do nastavovacího menu. K dispozici jsou následující podmenu na dotykovém displeji: 6 1 Hlasitost vyzvánění. 6 2 Jas displeje. 6 3 Datum a čas. 6 4 Jazyk. 6 5 Systémové informace. 6 6 Aktualizace firmwaru. Domovní hands-free videotelefon Stránka 5

6 5.1.2 Hlavní obrazovka a stavová řádka Obr. 2: Stavová řádka na hlavní obrazovce Číslo ovládacího prvku Popis funkce 1 Aktuální datum. Dotykemna plochu se vyvolá nastavovací dialog. 2 Aktuální čas. Dotykemna plochu se vyvolá nastavovací dialog. 3 Systémové informace adresa, verze hardware a software. 4 Historie obrazová paměť. 5 Funkce Nerušit. 6 Indikace otevření dveří. Ikona zobrazena při stisknutí tlačítka pro otevření dveří nebo při aktivní funkci Automatické otevření dveří 7 Indikace zasunutí paměťové SD karty z pravé strany přístroje. 8 Indikace osvětlení aktivováno v případě stisknutí tlačítka osvětlení. 9 Blokace displeje pro čištění. Dotykové ovládání je deaktivováno v případě potřeby očištění displeje. Domovní hands-free videotelefon Stránka 6

7 5.2 Ovládání přístroje Hlasová a obrazová komunikace Obr. 3: Přístroj při komunikaci Menu je přístupné po stisknutí tlačítka s ikonou sluchátka. Číslo ovládacího prvku Popis funkce 1 Pořadí kamery. 2 Nastavení hlasitosti hovoru dotykem na tlačítka + / -. 3 Výběr kamery pomocí tlačítek vpřed / vzad. 4 Nastavení displeje jas a kontrast. Domovní hands-free videotelefon Stránka 7

8 5.2.2 Otevření dveří Obr. 4: Otevření dveří Funkce se aktivuje stisknutím tlačítka se symbolem klíče. Číslo ovládacího prvku 1 Popis funkce Symbol Otevření dveří je aktivní při otvírání dveří pomocí tlačítka se sambolem klíče nebo pomocí funkce Automatické otevření dveří. Domovní hands-free videotelefon Stránka 8

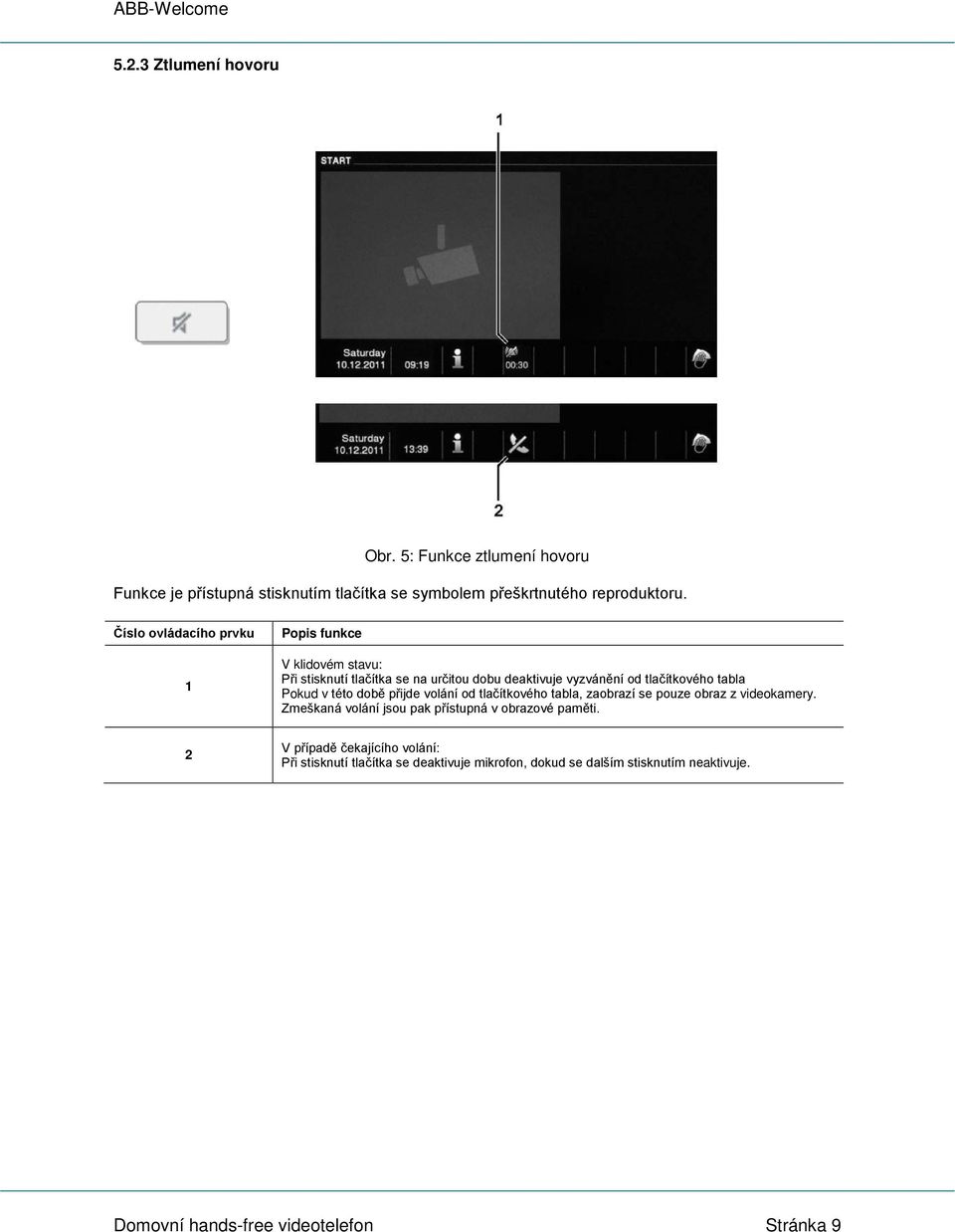

9 5.2.3 Ztlumení hovoru Obr. 5: Funkce ztlumení hovoru Funkce je přístupná stisknutím tlačítka se symbolem přeškrtnutého reproduktoru. Číslo ovládacího prvku 1 Popis funkce V klidovém stavu: Při stisknutí tlačítka se na určitou dobu deaktivuje vyzvánění od tlačítkového tabla Pokud v této době přijde volání od tlačítkového tabla, zaobrazí se pouze obraz z videokamery. Zmeškaná volání jsou pak přístupná v obrazové paměti. 2 V případě čekajícího volání: Při stisknutí tlačítka se deaktivuje mikrofon, dokud se dalším stisknutím neaktivuje. Domovní hands-free videotelefon Stránka 9

10 5.2.4 Sepnutí světla Obr. 6: Funkce sepnutí světla Funkce je přístupná stisknutím tlačítka se symbolem žárovky. Číslo ovládacího prvku Popis funkce 1 Rozsvícení světla stisknutím příslušné ikony. Domovní hands-free videotelefon Stránka 10

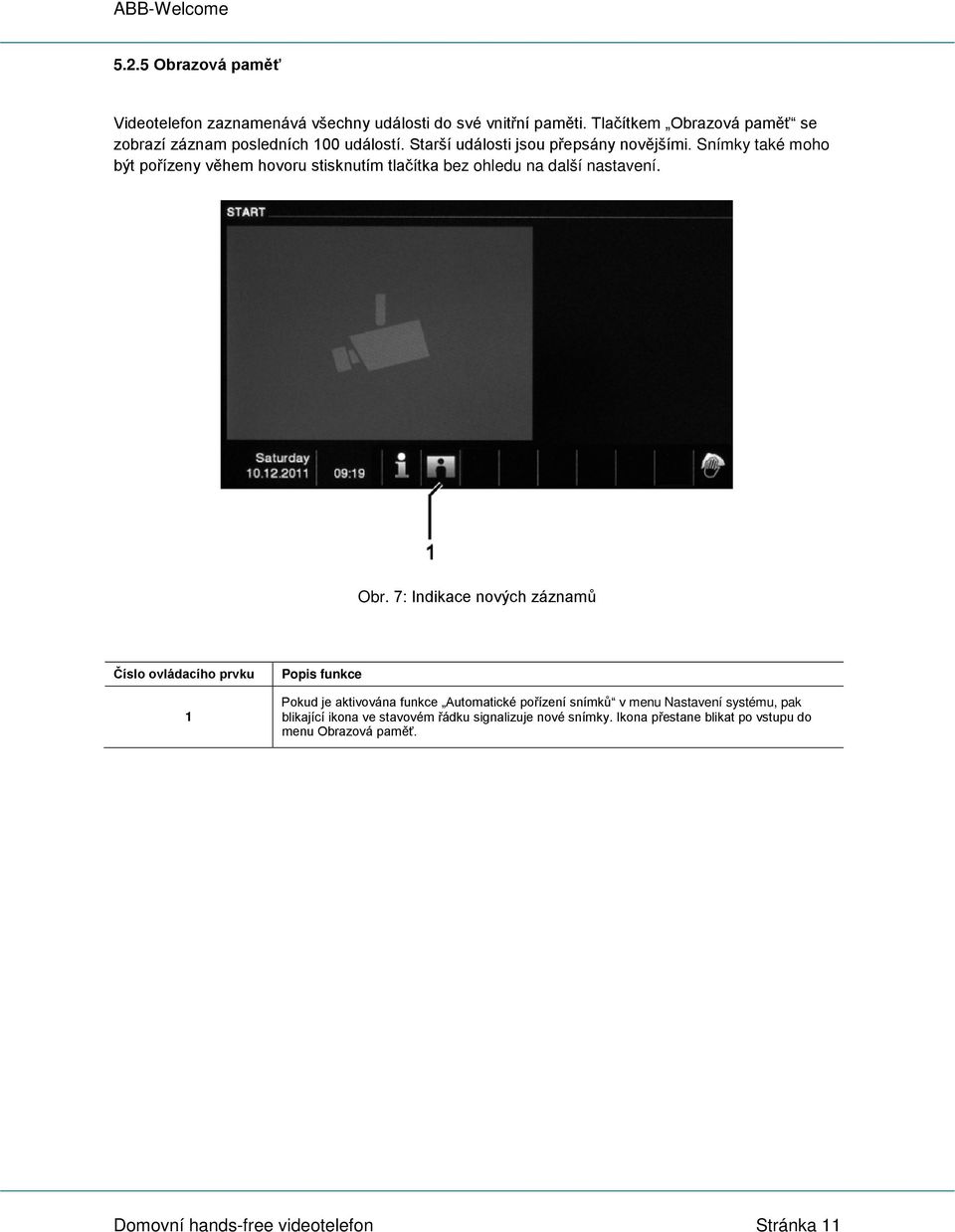

11 5.2.5 Obrazová paměť Videotelefon zaznamenává všechny události do své vnitřní paměti. Tlačítkem Obrazová paměť se zobrazí záznam posledních 100 událostí. Starší události jsou přepsány novějšími. Snímky také moho být pořízeny věhem hovoru stisknutím tlačítka bez ohledu na další nastavení. Obr. 7: Indikace nových záznamů Číslo ovládacího prvku 1 Popis funkce Pokud je aktivována funkce Automatické pořízení snímků v menu Nastavení systému, pak blikající ikona ve stavovém řádku signalizuje nové snímky. Ikona přestane blikat po vstupu do menu Obrazová paměť. Domovní hands-free videotelefon Stránka 11

12 Obr. 8: Záznamy snímků v paměti Číslo ovládacího prvku 1 Popis funkce Pokud je aktivována funkce Automatické pořízení snímků, pak je u každého záznamu nevyzvednutého hovoru zobrazena miniatura snímku, datum a čas pořízení. Pokud není nastaveno automatické pořízování snímků, pak je zobrazena pouze ikona kamery. 2 Jednotlivé záznamy mohou být kdykoliv smazány nebo zkopírovány na SD kartu. 3 Pro každý nevyzvednutý hovor jsou pořízeny 3 snímky a mohou být zobrazeny samostatně. 4 Detailní zobrazení snímku. 5 Tlačítka pro výběr záznamů (pohyb vpřed, vzad). 6 Tlačítka pro výběr jednotlivých snímkův záznamu. Domovní hands-free videotelefon Stránka 12

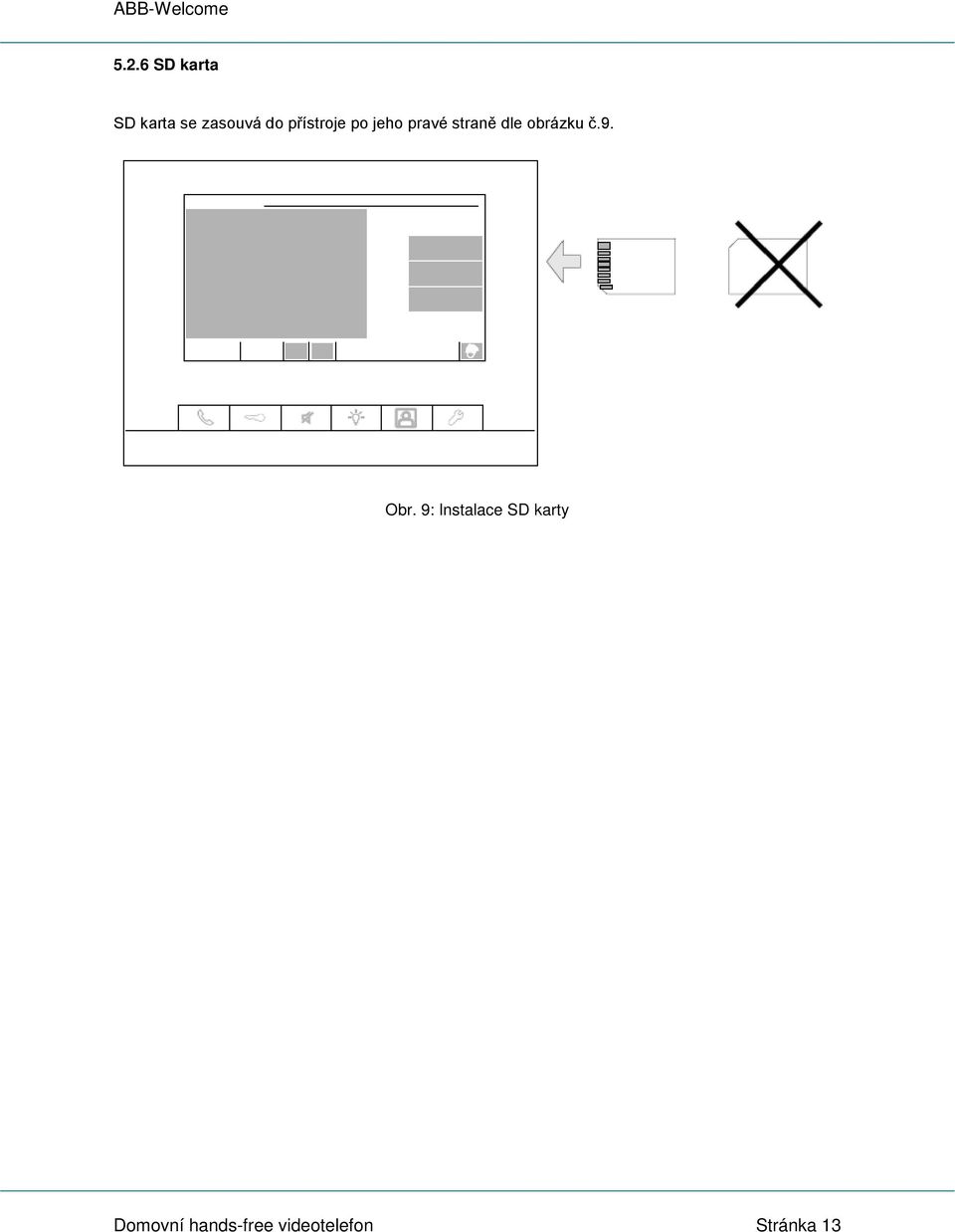

13 5.2.6 SD karta SD karta se zasouvá do přístroje po jeho pravé straně dle obrázku č.9. Obr. 9: Instalace SD karty Domovní hands-free videotelefon Stránka 13

14 5.2.7 Nastavení Přehled Obr. 10: Přehled nastavení videotelefonu Následující menu se zobrazí po stisknutí tlačítka Nastavení systému. Číslo ovládacího prvku Popis funkce 1 Hlasitost vyzvánění. 2 Nastavení displeje. 3 Nastavení data a času. 4 Nastavení ovládacího jazyka. 5 Vstupní systém nastavení různých parametrů, jako např. typ vyzvánění. 6 Update firmwaru. Domovní hands-free videotelefon Stránka 14

15 Obr. 11: Přehled nastavení videotelefonu Pro změnu zobrazovaných parametrů v oblasti (1) použijte šipky (2) pro posun seznamu. Dotykem označte parametr, který chcete upravit. Dotykem na tlačítko Adjust přejdete na podobrazovku vybraného parametru. Popis těchto parametrů je v dalších kapitolách. Návrat je pomocí tlačítka Back. Domovní hands-free videotelefon Stránka 15

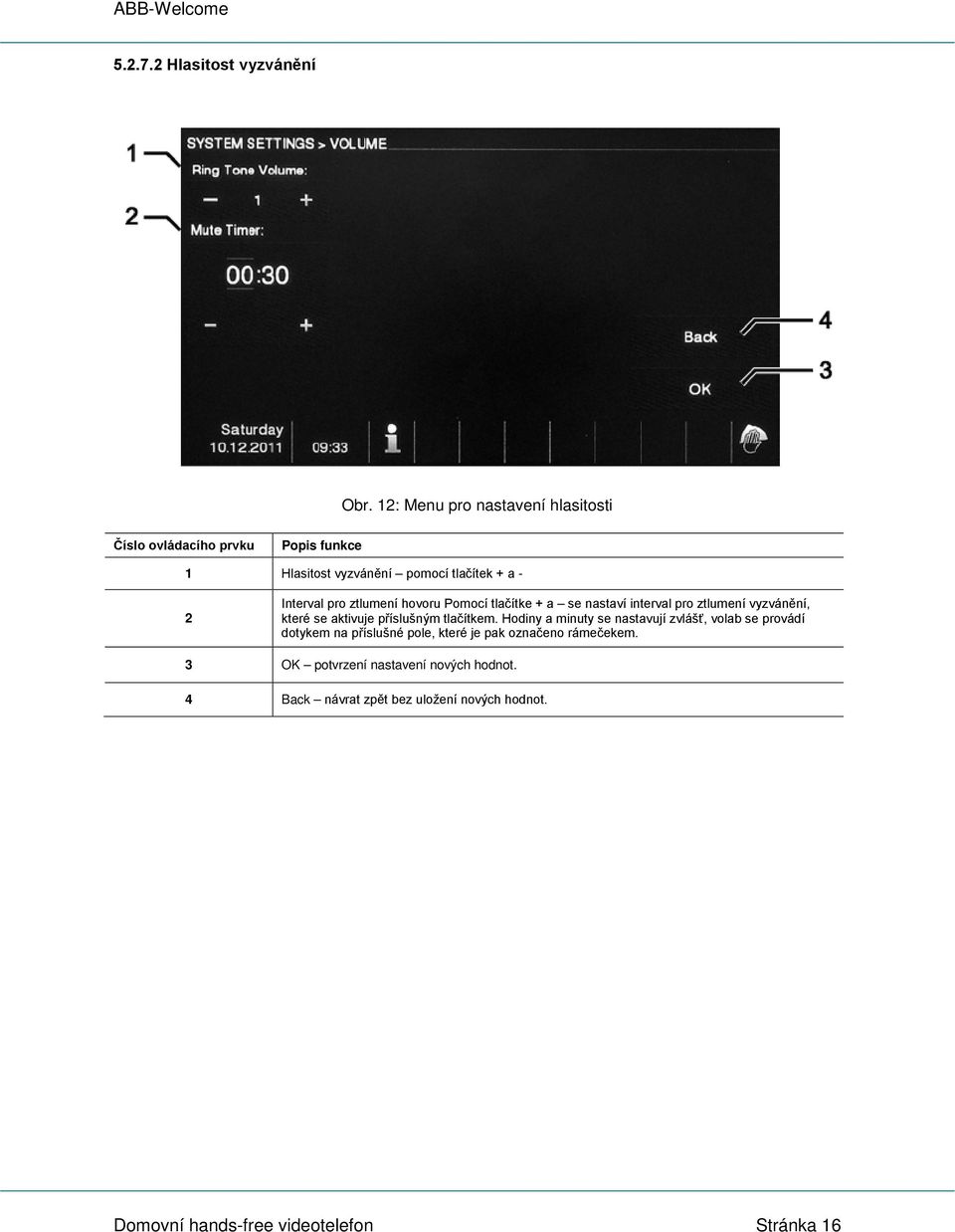

16 Hlasitost vyzvánění Obr. 12: Menu pro nastavení hlasitosti Číslo ovládacího prvku Popis funkce 1 Hlasitost vyzvánění pomocí tlačítek + a - 2 Interval pro ztlumení hovoru Pomocí tlačítke + a se nastaví interval pro ztlumení vyzvánění, které se aktivuje příslušným tlačítkem. Hodiny a minuty se nastavují zvlášť, volab se provádí dotykem na příslušné pole, které je pak označeno rámečekem. 3 OK potvrzení nastavení nových hodnot. 4 Back návrat zpět bez uložení nových hodnot. Domovní hands-free videotelefon Stránka 16

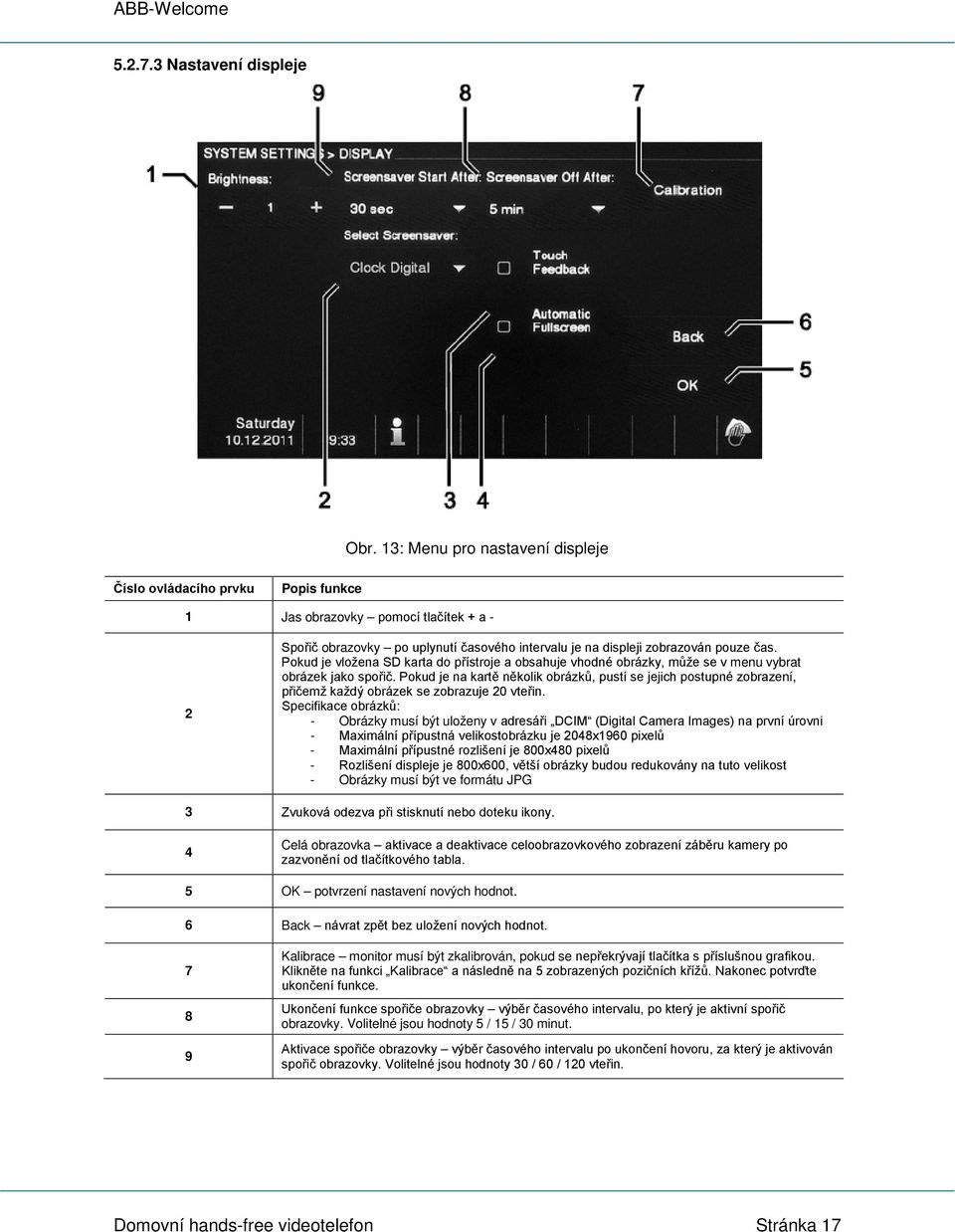

17 Nastavení displeje Obr. 13: Menu pro nastavení displeje Číslo ovládacího prvku Popis funkce 1 Jas obrazovky pomocí tlačítek + a - 2 Spořič obrazovky po uplynutí časového intervalu je na displeji zobrazován pouze čas. Pokud je vložena SD karta do přístroje a obsahuje vhodné obrázky, může se v menu vybrat obrázek jako spořič. Pokud je na kartě několik obrázků, pustí se jejich postupné zobrazení, přičemž každý obrázek se zobrazuje 20 vteřin. Specifikace obrázků: - Obrázky musí být uloženy v adresáři DCIM (Digital Camera Images) na první úrovni - Maximální přípustná velikostobrázku je 2048x1960 pixelů - Maximální přípustné rozlišení je 800x480 pixelů - Rozlišení displeje je 800x600, větší obrázky budou redukovány na tuto velikost - Obrázky musí být ve formátu JPG 3 Zvuková odezva při stisknutí nebo doteku ikony. 4 Celá obrazovka aktivace a deaktivace celoobrazovkového zobrazení záběru kamery po zazvonění od tlačítkového tabla. 5 OK potvrzení nastavení nových hodnot. 6 Back návrat zpět bez uložení nových hodnot Kalibrace monitor musí být zkalibrován, pokud se nepřekrývají tlačítka s příslušnou grafikou. Klikněte na funkci Kalibrace a následně na 5 zobrazených pozičních křížů. Nakonec potvrďte ukončení funkce. Ukončení funkce spořiče obrazovky výběr časového intervalu, po který je aktivní spořič obrazovky. Volitelné jsou hodnoty 5 / 15 / 30 minut. Aktivace spořiče obrazovky výběr časového intervalu po ukončení hovoru, za který je aktivován spořič obrazovky. Volitelné jsou hodnoty 30 / 60 / 120 vteřin. Domovní hands-free videotelefon Stránka 17

18 Datum a čas Obr. 14: Menu pro nastavení datum a času Číslo ovládacího prvku 1 2 Popis funkce Čas hodnoty se nastavují pomosí tlačítek + a -, nastavovaná hodnota Hodiny/Minuty/Vteřiny se označuje dotykem na její pozici a je označená rámečkem. Datum hodnoty se nastavují pomosí tlačítek + a -, nastavovaná hodnota Den/Měsíc/Rok se označuje dotykem na její pozici a je označená rámečkem. 3 OK potvrzení nastavení nových hodnot. 4 Back návrat zpět bez uložení nových hodnot. 5 Letní čas aktivuje automatický přechod na letní čas. 6 Formát zobrazení času lze vybrat 12h am,pm / 12h / 24h. 7 Formát zobrazení datumu. Domovní hands-free videotelefon Stránka 18

19 Volba ovládacího jazyka Obr. 15: Menu pro nastavení ovládacího jazyka Číslo ovládacího prvku Popis funkce 1 Jazyk seznam dostupných jazykových verzí. 2 Posun seznamu (scroll) posun dotykem na příslušné pole. 3 OK potvrzení nastavení nových hodnot. 4 Back návrat zpět bez uložení nových hodnot. Domovní hands-free videotelefon Stránka 19

20 V případě, že je na přístroji nastaven nevhodný jazyk, kterému nerozumíte, použijte tento postup pro nastavení jiného jazyka: 1. Stiskněte tlačítko Nastavení (1) na přístroji. 2. V poli se seznamem parametrů se dotkněte 4.pozice, označené vlaječkou (2). 3. V pravém dolním rohu stiskněte ikonu, jedná se o ikonu Adjust (3). Tím se aktivuje menu pro nastavení jazyka. 4. Šipkami si najděte jazyk, který vám vyhovuje a ten označte (4). 5. V pravém dolním rohu klikněte na ikonu OK (5), tím se změní ovládací jazyk. Obr.16: Postup pro nastavení ovládacího jazyka Domovní hands-free videotelefon Stránka 20

21 Door Entry System Obr. 17: Postup pro nastavení systému Nastavení se provádí vždy pro všechna zapojená tlačítková tabla. Číslo ovládacího prvku Popis funkce 1 Outdoor stations definice počtu tlačítkových tabel v systému. 2 OK potvrzení nastavení nových hodnot. 3 Back návrat zpět bez uložení nových hodnot. 4 Automatické otevření dveří pomocí tlačítek + a nastavte dobu, po kterou je aktivní automatické otevření dveří. Nastavovaná hodnota je označena rámečkem. 5 Automatické otevření dveří povolení automatického otevření dveří. 6 7 Automatické snímkování pokud je funkce aktivní, pro každé nevyzvednuté volání (zvonění od tabla) jsou pořízeny a uloženy 3 snímky. V případě použití automatického otevírání dveří je doporučeno tuto funkci deaktivovat. Typ vyzváněcího tónu u patrového tlačítka (pokud je použito). Při doteku se vždy vybraný tón přehraje. 8 Typ vyzváněcího tónu od tlačítkového tabla. Při doteku se vždy vybraný tón přehraje. Domovní hands-free videotelefon Stránka 21

22 Aktualizace firmwaru Obr. 18: Menu pro aktualizaci frimwaru Datový soubor pro update firmwaru je k dispozici ke stažení na adrese Při aktualizaci postupujte podle následujících kroků: 1. Na výše uvedené stránce stáhněte datový soubor, který obsahuje i instrukce pro update. 2. Instalujte nový firmware podle stažených instrukcí. 5.3 Čištění displeje Upozornění při čištění displeje hrozí riziko poškození tvrdými nebo ostrými předměty, nikdy je proto nepoužívejte. Používejte pouze ruční prostředky. Obrazovka může být také poškozena některými tekutými nebo hrubými nebo brusnými čisticími prostředky. Používejte proto prostředky vhodné pro čištění skla. Domovní hands-free videotelefon Stránka 22

23 5.4 Nastavení přepínačů přístroje Zakončovací odpor Obr. 19: Nastavení zakončovacího odporu (2) a funkce Master/Slave (1) Zakončovací odpor se nachází na zadní straně přístroje u otočných potenciometrů. V čistě audio instalacích je vždy tento přepínač nastaven na hodnotu OFF. U video instalací nebo smíšených instalacích je u posledního přístroje na sběrnici nastaven na ON, u ostatních zůstává na OFF Přepínač Master / Slave Jeden telefon v každém bytě/místnosti (telefony se stejnou adresou) musí být nastaven na Master, ostatní telefony (se stejnou adresou) na Slave. Pokud mají telefony různou adresu, jsou všechny nastaveny na hodnotu Master. Umístění přepínače je opět na zadní straně přístroje, viz obr. 19. Domovní hands-free videotelefon Stránka 23

24 6. Technické údaje Parametr Hodnota parametru Rozlišení displeje 800 x 480 Velikost displeje 17,8 cm (7 ) Provozní teplota -5 C až +40 C Skladovací teplota -20 C až +70 C Hlasitost Maximálně 80 db Stupeň krytí IP30 Svorky pro tuhý vodič 2x 0,6 mm 2 až 2x1,0 mm 2 Svorky pro slaněný vodič 2x 0,6 mm 2 až 2x 0,75 mm 2 Napětí sběrnice 28 V DC ±2V Domovní hands-free videotelefon Stránka 24

25 7. Montáž a instalace Bezpečnostní upozornění Přístroje domovních telefonů a video telefonů ABB-Welcome pracují s elektrickým napětím 230 V AC, tj. napětím životu nebezpečným. Sběrnicové vedení a vedení 230V nesmí být uloženo v jedné instalační krabici. V případě závady na vedení 230V hrozí riziko zkratu na sběrnicové vedení. 7.1 Bezpečnostní opatření při instalaci Přístroje smí instalovat pouze osoba s odpovídající elektrotechnickou kvalifikací. Před zahájením montáže musí být příslušný elektrický obvod odpojen od napájení. Zároveň musí být zabezpečeno, aby nemohlo dojít k nežádoucímu zapnutí jinými osobami. Před vlastní montáží je nutné se přesvědčit (zkoušečkou, měřicím přístrojem), zda k vypnutí skutečně došlo. Totéž platí i při výměně přístrojů. Není dovoleno užívat přístroje jinak, než je určeno, nebo na jiná vyšší napětí, než je předepsáno. Je zakázáno používat elektroinstalační přístroje tam, kde by mohlo dojít při užívání k jejich zaplavení, zastříkání vodou nebo kde by vlivem nadměrné prašnosti byla snížena jejich funkčnost a bezpečnost. Tato podmínka neplatí u přístrojů, které jsou pro daný typ prostředí určeny a jsou označeny příslušným stupněm krytí IPxx dle ČSN EN Všeobecné pokyny pro instalaci Všechna odbočovací vedení kabeláže zakončete na přístroji se sběrnicovou svorkou, například univerzální řídící jednotka, telefon, videotelefon nebo tlačítkové tablo. Neinstalujte řídídí jednotku těsně vedle přídavného transformátoru nebo jiných napájecích zdrojů. Neinstalujte sběrnicové vodiče s vodiči síťového napájení 230V. Nepoužívejte společný kabel pro sběrnicové vodiče a vodiče k elektrickému zámku. Nepoužívejte v instalaci různé typy kabelů, zabráníte tak nadbytečnému svorkování. Používejte pouze 2 vodiče pro vedení systémové sběrnice ve čtyřžilovém nebo vícežilovém kabelu. Pro příchozí a odchozí vedení při průběžné instalaci (smyčkování) nepoužívejte stejný kabel. Neinstalujte vnější a vnitřní sběrnici v jednom kabelu. Domovní hands-free videotelefon Stránka 25

26 7.3 Montáž Montáž se provádí nastandardní instalační krabici s průměrem 68 mm nebo přímo na povrch. Obr. 20: Uvolnění přístroje z montážní desky 1. Oddělte přístroj od montážní desky dle obrázku Připevněte montážní desku na omítku. Obr.21: Montážní deska Domovní hands-free videotelefon Stránka 26

27 3. Připojte sběrnicový kabel na svorky a1b, případně vodiče od patrového tlačítka. Obr. 22: Připojení vodičů 4. Na řídící jednotce nastavte adresu defaultního tlačítkového tabla a adresu stanice v systému pomocí otočných přepínačů (podrobnosti v kapitole Adresování systému) Obr. 23: Nastavení adres přístroje Domovní hands-free videotelefon Stránka 27

28 5. Nastavte přípínače pro zakončovací odpor a funkci Master / Slave. Obr. 24: Nastavení zakončovacího odporu a funkce Master / Slave 6. Zavěšte přístroj horní částí na montážní desku a dotlačením zacvakněte ke spodní části montážní desky. Tím je videotelefon připevněn ke zdi. Obr. 25: Dokončení montáže přístroje Domovní hands-free videotelefon Stránka 28

29 7.4 Připojovací svorky Obr. 26: Připojovací svorky na zadní straně přístroje Číslo prvku Popis funkce 1 Svorky pro připojení patrového tlačítka. 2 Připojení interní sběrnice od univerzální řídící jednotky, případně od nebo k dalším stanicím na sběrnici. Domovní hands-free videotelefon Stránka 29

30 8. Adresování systému 8.1 Adresování tlačítkových tabel Otočný potenciometr Všem přístrojům musí být před instalací nebo během ní přiřazena adresa v systému. Každý přístroj je proto vybaven třemi otočnými potenciometry na zadní straně přístroje. Každým potenciometrem mohou být nastaveny číslice 0 až 9. Obr. 27.: Otočné potenciometry Obr. 28.: Funkce otočných potenciometrů Tlačítková tabla: Levý potenciometr (1) indikuje adresu tlačítkového tabla. Další 2 potenciometry (2) indikují adresu nejvyššího tlačítka. Další tlačítka v tablu jsou číslovaná postupně vždy o 1 víc. Telefony a videotelefony: Levý potenciometr (3) indikuje adresu defaultního tlačítkového tabla. Další 2 potenciometry (4) indikují adresu přístroje v systému Nastavení adresy na tlačítkovém tablu Přířazení adresy k jednomu ze 4 vstupních tlačítkových tabel se provádí na tlačítkových tablech a na příslušných spínacích modulech dveře/světlo. Potenciometrem se nastaví adresa od 1 do 4. Hodnota 0 je ignorována a hodnoty vyšší než 4 jsou přiřazeny k hodnotě Přiřazení tlačítek tabla k telefonům a videotelefonům Zvonková tlačítka na tlačítkovém tablu jsou postupně přiřazovány k jednotlivým stanicím uvnitř budovy od shora dolů a zleva doprava k adresám 01, 02, atd. Toto nastavení se provádí postupně na všech tlačítkových tablech v každé instalaci. Také může být na všech tablech stejné, např. na obr. 15 tlačítko A na každém tablu je přiřazeno k bytu se stanicí č.01. Prostřední potenciometr definuje desítky a pravý potenciometr jednotky. Pro nastavení adresy 01 je tedy prostřední potenciometr na hodnotě 0 a pravý na hodnotě Nastavení adresy na telefonu a videotelefonu Každý byt/místnost je přiřazen k telefonu nebo videotelefonu (vnitřní stanice) pomocí adresy. V jedné instalaci může být adresováno až 99 bytů/místností. V každém mohou být až 4 vnitřní stanice se stejným nastavením. Při stisknutní tlačítka na tablu jsou volány všechny příslušné vnitřní stanice. Adresa vnitřní stanice, např. 15, se nastavuje opět pomocí potenciometrů na zadní části přístroje. Prostřední potenciometr Domovní hands-free videotelefon Stránka 30

31 definuje desítky a pravý potenciometr jednotky. Pro nastavení adresy 15 je tedy prostřední potenciometr na hodnotě 1 a pravý na hodnotě Nastavení adresy defaultního tlačítkového tabla V případě použítí několika tlačítkových tabel musí být na každé vnitřní stanici jedno z nich nastaveno jako defaultní (výchozí). K tomu slouží potenciometr s označením STATION, umístěný na zadní straně vnitřní stanice a jeho hodnota může být 1 až 4. Obr. 29.: Nastavení adres v instalaci s jedním tlačítkovým tablem (1 vchod) Pořadí Označení 1 Byt č. 1 2 Byt č. 2 3 Tlačítkové tablo 4 Byt č. 9 5 Byt č. 10 Domovní hands-free videotelefon Stránka 31

32 Obr. 30.: Nastavení adres v instalaci se dvěmi tlačítkovými tably (2 vchody do budovy) Pořadí Označení 1 Tlačítkové tablo pro vchod č. 1 2 Tlačítkové tablo pro vchod č. 2 3 Byt č. 1 4 Byt č. 2 5 Byt č. 3 Domovní hands-free videotelefon Stránka 32

33 Obr. 31.: Nastavení adres v instalaci se třemi tlačítkovými tably (2 budovy s jedním vchodem a 1 centrální společný vchod) Pořadí Označení 1 Byt č. 1 2 Byt č. 2 3 Tlačítkové tablo pro levou budovu 4 Tlačítkové tablo pro společný vchod 5 Tlačítkové tablo pro pravou budovu 6 Byt č. 3 7 Byt č. 4 Domovní hands-free videotelefon Stránka 33

34 Adresovací tabulka pro tlačítkové tablo ABB-Welcome Název projektu: Popis montážní pozice tlač.tabla Patro Adresa Patro 2 01 Domovní hands-free videotelefon Stránka 34

35 Poznámka: Výrobce si vyhrazuje právo provádět technické změny na výrobku, stejně tak v obsahu tohoto dokumentu bez předchozího upozornění. Detailní specifikace výrobku souhlasí v čase realizace objednávky. Společnost ABB nepřijímá žádnou zodpovědnost za možné chyby nebo nekompletnost dokumentu. Výrobce si vyhrazuje práva k tomuto dokumentu a jeho obsahu. Dokument, jeho obsah anebo jeho části nesmějí být reprodukovány, šířeny nebo opětovně použity třetí stranou bez předchozího písemného svolení společností ABB. Copyright 2012, ABB s.r.o., Elektro-Praga. Všechna práva vyhrazena. Kontaktujte nás ABB s.r.o. Elektro-Praga Resslova Jablonec nad Nisou Tel.: Fax.: Technická podpora: Tel.: epj.jablonec@cz.abb.com Domovní hands-free videotelefon Stránka 35
