1 Vysoce v konné vpusti pro ploché stfiechy ACO vysoce v konné vpusti pro gravitaãní odvodàování ploch ch stfiech Ploché stfiechy, terasy, stfiechy se zelení a parkovací podlaïí

2 Vpusti pro ploché stfiechy Vysoce v konné vpusti pro ploché stfiechy - gravitaãní odvodàování Pro odvod dešťové vody ze střešních ploch, parkovacích podlaží nebo teras se instalují vpusti určené pro ploché střechy. Tyto vpusti zachycují srážky a odvádějí je do připojeného odpadního potrubí. V těchto oblastech se používají vpusti bez pachového uzávěru s přírubou s tlakovým těsněním. ACO nabízí za tímto účelem stavebnicový systém skládající se z vpustí o jmenovitém průměru odtoku DN 70, DN 0, DN 125 a DN 150, a to v jedno- či dvoudílném provedení včetně příslušenství pro různé konstrukce plochých střech, střech se zelení a parkovacích podlaží. Stavební díly jsou s výjimkou doplňkových dílů pro střechy se zelení vyrobeny z osvědčeného materiálu litiny s lamelovým grafitem dle normy ČSN EN Pfiednosti v robkû odtokového programu: variabilní stavebnicový systém pro použití u různých typů střešních konstrukcí vpusti pro ploché střechy s vytápěním tělesa vpusti pro připojení různých izolačních pásů nehořlavé těleso, odolné teplotě do 00 C beze změny mechanických vlastností velmi dobré spojení mezi betonem a litinou i při extrémních teplotních změnách díky přibližně stejnému koeficientu tepelné roztažnosti 2 Pokyny pro projektování Při navrhování vpustí je nutno zohlednit normu ČSN EN ve spojení s normou DIN , a dále pak směrnici o plochých střechách a v závislosti na provedení také na směrnici o osazování zeleně na střechách. Střešní krytina tvoří nejvyšší ohraničení budovy. Kvůli vysokému namáhání této konstrukce ať už se jedná o srážky, výrazné výkyvy klimatických vlivů či nejrozmanitější dopravní zatížení přísluší izolaci zvláštní význam. Konstrukce střech proto lze s ohledem na izolaci rozdělit do dvou skupin: konstrukce plochých střech, teras a parkovacích podlaží s jednou izolací konstrukce plochých střech, teras a parkovacích pater s dvěma izolacemi Pro tyto varianty nabízí společnost ACO dva typy vpustí pro ploché střechy, které jsou z konstrukčního hlediska sladěny s příslušnou konstrukcí střechy: jednodílné vpusti pro ploché střechy a parkovací podlaží s přírubou s tlakovým těsněním dvoudílné vpusti pro ploché střechy a parkovací podlaží s přírubou s tlakovým těsněním Zvláště u tepelně odizolovaných plochých střech, střech se zelení a parkovacích podlaží se tělesa vpustí vsazují do odpovídajících izolačních těles, aby se zabránilo tvorbě kondenzátu na tělese vpusti.

3 Vpusti pro ploché stfiechy Proã vysok v kon? Nové vysoce výkonné vpusti pro ploché střechy ACO byly vytvořeny s větší průtočností odpadního potrubí pro odvod dešťové vody dle normy ČSN EN ve spojení s normou DIN výše uvedené platí pro veškeré běžně dostupné potrubní systémy. Díky podstatnému zvýšení odtokových hodnot lze s ohledem na objekt snížit počet vpustí pro odvodnění střešní plochy a podstatným způsobem tak snížit celkové náklady připadající na odvodnění střechy. Odpadá obtížný hluk spojený s náběhem přítoku vody, stejně jako náročný výpočet tlakového potrubí. Projektantům a dodavatelům staveb se tak nabízí velmi zajímavá a plnohodnotná alternativa k odvodňovacím systémům s tlakovým prouděním. Odtokový výkon vpustí pro ploché střechy DN 70 * v konnûj í: podstatně vyšší optimalizovaná průtočnost, ověřená dle normy ČSN EN 1253 s odpovídající výškou vzdutí vpust s odtokem DN 0 je schopna pojmout v závislosti na variantě vtokového roštu až 15,2 l/s, čímž dokonce překonává kapacitu potrubí ti í: při gravitačním odvodňování nevzniká hluk při náběhu jako např. u tlakového odvodňování pfiíjemnûj í pro projektování: při gravitačním odvodňování odpadají nákladné výpočty odtokový výkon je nezávislý na konstrukci a materiálu použitého odpadního potrubí jmenovit kapacita vpusti (l/s) prûmûr = (stará) (nová) vnitfiní prûmûr odpadního âsn EN potrubí pro DIN odvod de Èové vody v (mm) stupeà plnûní stupeà plnûní DN f=0,20 f=0, ,7 1,7 70 1,8,1 75 2,2 5,0 0,6, ,6 17, ,6 31,6 provoznû stabilní: nízké náklady na instalaci není nutno používat spoje potrubí odolné tlaku vpusti nejsou citlivé vůči znečištění, neboť v nich nejsou vsazeny žádné funkční díly speciální oblasti pouïití: vedle použití v klasických oblastech jako jsou průmyslové a bytové objekty, nemocnice, obchodní centra a pod. je gravitační systém vhodný zejména pro odvodnění parkovacích podlaží a střech se zelení Nástavec Kulov ro t Ploch ro t Nástavec Jmenovitá Sklon âíslo v robku velikost hrdla DN 70 1,5 6,0 5, 5,2, ,5,,2 3, DN ,0 6,7 6,2 5, ,5 5,7 5,2,8 3 * výška vzdutí na roštu 35 mm Odtokový výkon vpustí pro ploché střechy DN 0 až DN 150** Nástavn Nástavn Nástavn rám rám rám Kulov ro t Ploch ro t s ro tem s ro tem s ro tem Jmenovit Sklon âíslo v robku prûmûr hrdla DN 0 9,0 8,,7 7,6 12, DN ,0,2 12,6 16, DN 150 1,5 1,5 12,6 15,0 21, DN 0 9,0 8,,7 7,6 12, DN ,0,2 12,6 16, DN 150 1,5 12,6 15,0 21, DN 0 8,0 6,2,7 7,6 15, DN ,0,2 12,6 16, DN ,5 11,0 15,0 18, DN 0 8,0 6,2,7 7,6 15, DN ,0,0 12,6 16, DN ,5 11,0 15,0 18,5 ** výška vzdutí na roštu 35 mm u DN 0, 5 mm od DN 125

4 Vpusti pro ploché stfiechy Odvodnûní stfiech se zelení Růst zastavění krajiny způsobuje, že existující ekologické plochy jsou stále více uzavírány. Rychlý odvod dešťové vody související s vysokou mírou zastavění pak vede k povodním a záplavám. U střech se zelení se již dnes, v závislosti na provedení, dosahuje zadržování dešťové vody v rozsahu minimálně 50 % ročního průměru. Díky střechám se zelení lze relativně jednoduše vytvořit ekologické vyrovnávací plochy a minimalizovat tak odpovídajícím způsobem špičky odtoku srážek. Rozlišujeme mezi dvěma druhy střešních ploch se zelení, na jedné straně se jedná o extenzivní osazování zeleně, na straně druhé o intenzivní osazování zeleně. Extenzivní osazování zelenû Je všeobecně spojeno s nízkými náklady. Jedná se o vegetativní formy blízké přírodě, které jsou zvlášť uzpůsobeny extrémním podmínkám umístění. Intenzivní osazování zelenû Zahrnuje vysazování křovin, dřevin, travnatých ploch a také stromů. Tento druh zeleně vyžaduje intenzivní péči a pravidelné zavlažování a přísun živin. Zde je v půdě nutná dostatečná drenáž. Pro bezpečný a odborný odvod prosakující dešťové vody vyvinula společnost ACO nový program s doplňkovými díly, který byl sladěn se stávajícím programem vpustí pro ploché střechy. Tyto díly jsou vyrobeny, lze s nimi snadno manipulovat a přizpůsobit je různým variantám osázení střech zelení. Příklad: Nástavec pro intenzivní osazování zeleně Modulov stavebnicov systém naleznete na stranách 1 aï 17.

5 Vpusti pro ploché stfiechy OdvodÀování parkovacích podlaïí Při odvodňování parkovacích podlaží rozlišujeme, zda se jedná o venkovní plochy vystavené povětrnostním vlivům, nebo o plochy vnitřní, které jsou vůči těmto vlivům chráněny. V obou případech je nutné počítat s vlhkostí a vodou. U venkovních parkovacích ploch je nutné počítat s výrazným množstvím srážek, a proto je nutné dimenzovat odpovídajícím způsobem vpusti pro ploché střechy a připojená potrubí dle normy ČSN EN Vnitřní parkovací plochy jsou zatěžovány dešťovou vodou a v zimě také nánosy sněhu na autech a v dutinách kol ve spojení s posypovou solí. Nástavec pro odvodnění parkovacích podlaží Pro odvodňování těchto ploch vyvinula společnost ACO speciální nástavec s roštem třídy M 125, který umožňuje pojmout vodu i tající sníh související s provozem a bezpečně je odvést. Navíc byly vyvinuty podlahové vpusti speciálně pro oblasti parkovacích podlaží. 5 Speciální vpusti pro parkovací podlaží DN 0 viz. strany Modulární stavebnicov systém a speciální vpusti pro parkovací podlaïí DN 0 naleznete na stranách 1 aï 19.

6 0 Vpusti pro ploché stfiechy DN TùLESA VPUSTÍ NÁSTAVNÉ DÍLY ø 170 ø Kulový rošt Třída H 1,5 Hmotnost přibližně 2,0 kg Číslo výrobku ø 138 Plochý rošt Třída L 15 Hmotnost přibližně 0,7 kg Číslo výrobku Jednodílné 3 21 ø 152 ø 150 Nástavný rám s roštem Třída M 125 Hmotnost přibližně 2,3 kg Číslo výrobku ) Nástavec MEKU teleskopický výškově nastavitelný nerezový s přišroubovaným nerezovým roštem Třída K 3 Hmotnost přibližně 0,9 kg Číslo výrobku DN 70, 1,5 0 DN 70, 90 0 DN 70, 1,5 0 ø 290 ø Sklon hrdla 1,5 Hmotnost přibližně 7,7 kg Číslo výrobku ø 290 ø Sklon hrdla 90 Hmotnost přibližně 7, kg Čislo výrobku ø 125 ø ø 125 ø Nástavec z polyethylenu teleskopický výškově nastavitelný s nerezovým roštem Třída K 3 Hmotnost přibližně 0,7 kg Číslo výrobku ø 290 ø Sklon hrdla 1,5 Hmotnost přibližně 15,8 kg Číslo výrobku x x x300 ø 290 ø x 200 ø ø15 ø DOPL KOVÉ DÍLY 55 pro vpust pro ploché střechy s vodorovným odtokem odtokovým hrdlem 1,5 z pěnového skla Hmotnost přibližně 0,73 kg Číslo výrobku ø pro vpust pro ploché střechy se svislým odtokem odtokovým hrdlem 90 z pěnového skla Hmotnost přibližně 0,75 kg Číslo výrobku ø 150 ø 12 Izolační kroužek pro horní díl vpustí pro ploché střechy z pěnového skla Hmotnost přibližně 0,7 kg Číslo výrobku ø 150 ø 12 Horní díl, natřený základní barvou pro vpusti pro ploché střechy s těsnícím kroužkem Hmotnost přibližně 8,0 kg Číslo výrobku ø 12 ø 83 ø ø 0 Koš z ušlechtilé oceli, materiál pro vpusti pro ploché střechy DN 70 Hmotnost přibližně 0,2 kg Nástavný kroužek pro nástavný rám s roštem Třída M 125 Hmotnost přibližně 0,8 kg Nástavný kroužek pro rošty Třída H 1,5 a L 15 Hmotnost přibližně 0,7 kg Těsnící kroužek k utěsnění mezi tělesem vpusti a horním dílem. Číslo výrobku Číslo výrobku Číslo výrobku Číslo výrobku

7 Vpusti pro ploché stfiechy DN ø ø 125 ø 163 ø 125 ø Nástavec z nerezi s přišroubovaným nerezovým roštem Třída K 3 Hmotnost přibližně 1, kg Číslo výrobku Nástavec s roštem s nátěrem Třída M 125 Hmotnost přibližně11,5 kg Číslo výrobku ) 1) Při použití izolačního tělesa je nutné použít nástavec číslo výrobku ) Nástavec číslo výrobku je nutno pro zajištění přenosu dopravního zatížení zabetonovat do monolitické desky. Dvoudílné DN 70, ø 290 ø Sklon hrdla 90 Hmotnost přibližně 15,5 kg Číslo výrobku Nástavný kroužek s topením *) a přechodovým kroužkem s 5-ti m kabelem Hmotnost přibližně,9 kg Číslo výrobku s 15-ti m kabelem Hmotnost přibližně 6,3 kg Číslo výrobku Nástavec s nátěrem Hmotnost přibližně 3,6 kg vhodný pro nástavec Číslo výrobku Číslo výrobku *Poznámka: Nad topným kroužkem je nutné použít rošty a nástavné kroužky vpustí pro ploché střechy DN 0 a DN 150 třída H 1,5 a L 15 (viz. strany a 11). Nesmí se používat nástavný rám a rošt třída M 125! Připojovací vedení lze pokládat na ploché střeše volně. Při pokládce do štěrkového zásypu, ve střešní konstrukci nebo do zeminy je nutné použít odpovídající kabelovou chráničku. Těsnící a svěrací kroužek 3) pro jednodílnou vpust pro ploché střechy DN 70, 90 Hmotnost přibližně 0,3 kg Těsnící a svěrací kroužek 3) pro dvoudílnou vpust pro ploché střechy DN 70, 90 Hmotnost přibližně 0,2 kg 3) Těsnící a upínací kroužek pro uchycení odvětrání odpadní vody (viz. montážní ø 78 Číslo výrobku ø 78 Číslo výrobku návrh na straně 9 dole).

8 Vpusti pro ploché stfiechy DN 70 MontáÏní návrhy Plochá stfiecha / terasa (nad nevytápěným prostorem) s jednodílnou vpustí pro ploché střechy Elastická spára Podlahové dlaždice (položené ve spádu) Maltové lože Ochranná stavební rohož Hydroizolace a folie jako protiskluzová ochrana (položené ve spádu) / terasy DN 70 s přírubou s tlakovým těsněním Číslo výrobku s nástavcem MEKU Číslo výrobku Strop terasy Spojka Rapid Trubka SML Terasa tepelně izolovaná s dvoudílnou vpustí pro ploché střechy Betonová dlažba Jemná kamenná drť /drenážní vrstva Rám s roštem Třída L15 / M 125 Číslo výrobku Mezikus H = 60 mm Číslo výrobku Hydroizolace a ochranná fólie Hydroizolace Stropní konstrukce Spojka Rapid Trubka SML Přechodový rám pro třídu L 15 Číslo výrobku Koš z ušlechtilé oceli Číslo výrobku Izolační kroužek Číslo výrobku Číslo výrobku DN 70 dvoudílná 90 Číslo výrobku Stfiecha se tûrkov m zásypem Tepelně izolovaná s dvoudílnou vpustí pro ploché střechy Štěrkový zásyp 1) Hydroizolace (položená ve spádu Hydroizolace / parotěsná zábrana Stropní konstrukce Kulový rošt pro DN 0 Číslo výrobku Nástavný kroužek s topením a přechodovým kroužkem 2) (z DN 0 na DN 70) Číslo výrobku Izolační kroužek Číslo výrobku Číslo výrobku Těsnící kroužek Vpust pro ploché střech DN 70 dvoudílná Číslo výrobku ) Dle směrnic pro projektování a provádění střech s hydroizolací směrnice pro ploché střechy se doporučuje zrnitost 16/32. Okolo vpusti pro ploché střechy ve vzdálenosti 0,3 m je nutné nasypat štěrk s největší zrnitostí, aby se zabránilo vnikání štěrku do tělesa vpusti a potrubí. 2) Kabel položený v chráničce.

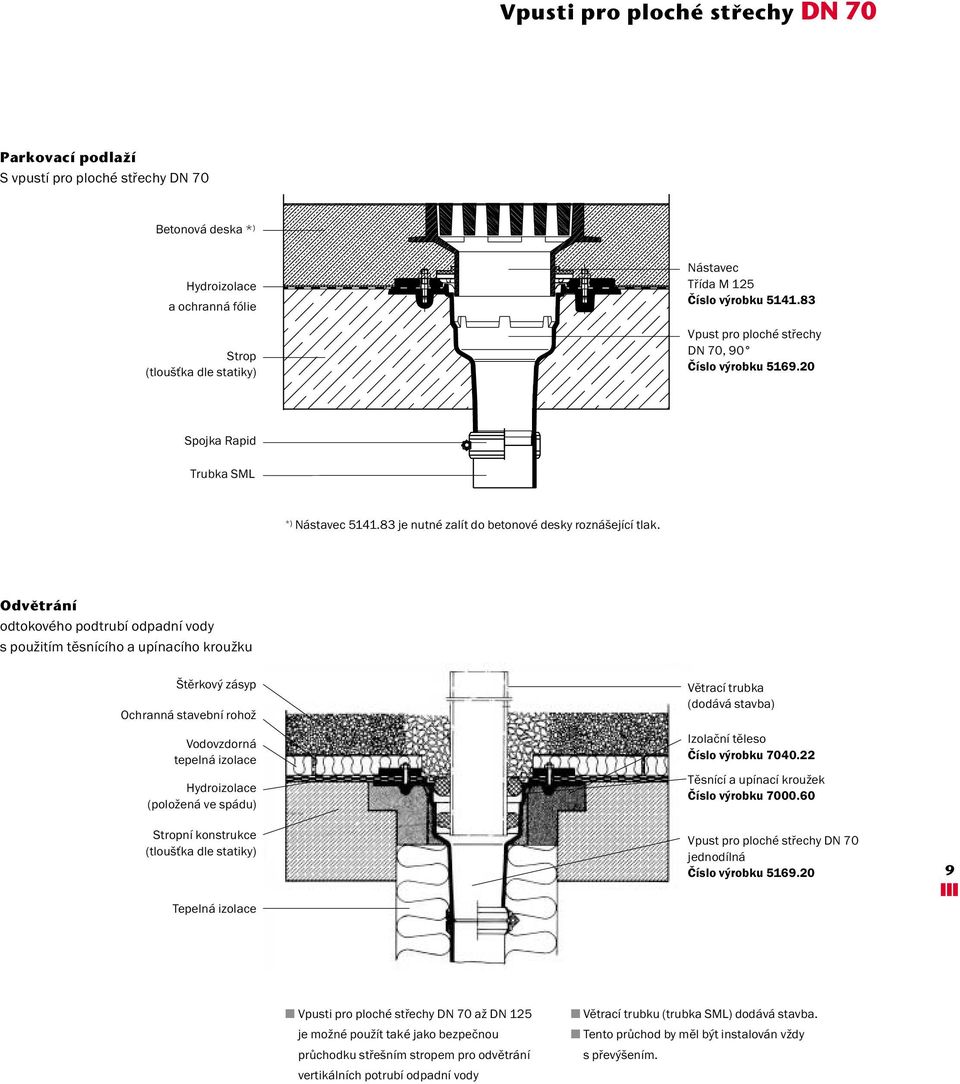

9 Vpusti pro ploché stfiechy DN 70 Parkovací podlaïí S vpustí pro ploché střechy DN 70 Betonová deska * ) Hydroizolace a ochranná fólie Strop Nástavec Třída M 125 Číslo výrobku DN 70, 90 Číslo výrobku Spojka Rapid Trubka SML *) Nástavec je nutné zalít do betonové desky roznášející tlak. Odvûtrání odtokového podtrubí odpadní vody s použitím těsnícího a upínacího kroužku Štěrkový zásyp Ochranná stavební rohož Vodovzdorná tepelná izolace Hydroizolace (položená ve spádu) Stropní konstrukce Větrací trubka (dodává stavba) Číslo výrobku Těsnící a upínací kroužek Číslo výrobku DN 70 jednodílná Číslo výrobku Vpusti pro ploché střechy DN 70 až DN 125 je možné použít také jako bezpečnou průchodku střešním stropem pro odvětrání vertikálních potrubí odpadní vody Větrací trubku (trubka SML) dodává stavba. Tento průchod by měl být instalován vždy s převýšením.

10 Vpusti pro ploché stfiechy DN 0 aï DN 150 NÁSTAVNÉ DÍLY ø 225 ø Kulový rošt Třída H 1,5 Hmotnost přibližně,5 kg 15 ø Plochý rošt Třída L 15 Hmotnost přibližně 1,7 kg Nástavný rám s roštem Třída L 15 Hmotnost přibližně 3,9 kg ø113 Nástavný rám s dvoudílným děrovaným roštem Třída L 15 Hmotnost přibližně 2,6 kg 5 15 Nástavný rám s roštem Třída M 125 Hmotnost přibližně 5,1 kg Číslo výrobku Číslo výrobku Číslo výrobku Číslo výrobku Číslo výrobku ) HL 0 aï DN 0 HL 125 aï DN 125 Dvoudílné TùLESA VPUSTÍ Jednodílné Sklon hrdla 1,5 Hmotnost přibližně 15,2 kg Číslo výrobku ø Sklon hrdla 1,5 Hmotnost přibližně 27,8 kg Číslo výrobku Sklon hrdla 90 Hmotnost přibližně 13,1 kg Číslo výrobku ø 189 Sklon hrdla 90 Hmotnost přibližně 25,7 kg Číslo výrobku Sklon hrdla 1,5 Hmotnost přibližně 15,7 kg Číslo výrobku ø Sklon hrdla 1,5 Hmotnost přibližně 28,3 kg Číslo výrobku Sklon hrdla 90 Hmotnost přibližně 13,6 kg Číslo výrobku ø 189 Sklon hrdla 90 Hmotnost přibližně 26,2 kg Číslo výrobku 705 DOPL KOVÉ DÍLY pro vpust pro ploché střechy DN 0 až DN 150 se svislým odtokem Odtokovým hrdlem 90 z pěnového skla Hmotnost přibližně 1,3 kg Číslo výrobku x 250 pro vpust pro ploché střechy DN 0 s vodorovným odtokem Odtokovým hrdlem 1,5 z pěnového skla Hmotnost přibližně 1,9 kg Číslo výrobku ) Při použití izolačního tělesa je nutné použít Nástavec číslo výrobku / x pro vpust pro ploché střechy DN 125 s vodorovným odtokem Odtokovým hrdlem 1,5 z pěnového skla Hmotnost přibližně 2,0 kg Číslo výrobku x pro vpust pro ploché střechy DN 150 s vodorovným odtokem Odtokovým hrdlem 1,5 z pěnového skla Hmotnost přibližně 2,1 kg Číslo výrobku

11 Vpusti pro ploché stfiechy DN 0 aï DN DOPL KOVÉ DÍLY Nástavný rám s roštem Třída M 125 Hmotnost přibližně 21,2 kg Nástavný rám s roštem sešroubovaný Třída M ø 189 ø ø Číslo výrobku Číslo výrobku HL 150 aï DN 150 Horní díl, opatřen základovou barvou pro vpust pro ploché střechy DN 0 až DN 150 s přírubou s tlakovým těsněním s těsnícím kroužkem Hmotnost přibližně 12,6 kg Číslo výrobku Koš z ušlechtilé oceli pro vpust pro ploché střechy DN 0 až DN 150 Hmotnost přibližně 0,2 kg Číslo výrobku Svislá trubka pro střechy s výskytem vody použitelná pro veškeré typy dvoudílných vpustí pro ploché střechy DN 0 až DN 150 Hmotnost přibližně,0 kg Číslo výrobku Sklon hrdla 1,5 Hmotnost přibližně 18 kg Číslo výrobku Sklon hrdla 90 Hmotnost přibližně 1, kg Číslo výrobku Těsnící a svěrací kroužek pro jednodílnou vpust pro ploché střechy DN 0 / DN 125 se svislým odtokovým hrdlem pro větrací trubku dodávanou stavbou (trubka SML DN 125 pro vertikální potrubí odpadní vody vyvedená nad střechu, délka dle ČSN EN a DIN ) Hmotnost přibližně 0,7 kg Číslo výrobku ø ø Sklon hrdla 1,5 Hmotnost přibližně 30,6 kg Číslo výrobku 7066 Sklon hrdla 90 Hmotnost přibližně 27,0 kg Číslo výrobku 706 Těsnící a svěrací kroužek pro dvoudílnou vpust pro ploché střechy DN 0 / DN 125 se svislým odtokovým hrdlem pro větrací trubku dodávanou stavbu (trubka SML DN 125 pro vertikální potrubí odpadní vody vyvedená nad střechu, délka dle ČSN EN a DIN ) Hmotnost přibližně 0,3 kg Číslo výrobku ø ø H ø 189 H ø 199 ø 189 ø 211 ø 203 ø ø 199 ø 189 ø 186 Izolační kroužek pro horní díl vpusti pro ploché střechy DN 0 až DN 150 z pěnového skla Hmotnost přibližně 1,9 kg Číslo výrobku Nástavný kroužek pro rošty Třída H 1,5 a L 15 Hmotnost přibližně 1,0 kg Číslo výrobku , H = 25 mm , H = 35 mm Nástavný kroužek pro rošty Třída H 1,5, L 15 a M 125 Hmotnost přibližně 2,0 kg Číslo výrobku H = 5 mm *)Pokyn: Připojovací vedení lze pokládat na ploché střeše volně. Při pokládce do štěrkového zásypu, ve střešní konstrukci nebo do zeminy je nutné použít odpovídající kabelovou chráničku Přechodový kroužek Nástavný kroužek s topením *), s nátěrem pro vpusti pro ploché střechy DN 0 až 150 s kabelem 5 m ve spojení s výškově nastavitelnými Hmotnost přibližně,2 kg nástavnými díly WAL -Selecta DN 0 Číslo výrobku (viz. katalog) s kabelem 15 m Třída K 3 a L 15 Hmotnost přibližně 5,6 kg Hmotnost přibližně 1,1 kg Číslo výrobku Číslo výrobku

12 Vpusti pro ploché stfiechy MontáÏní návrhy Obrácená stfiecha s vpustí pro ploché střechy DN 0 Štěrkový zásyp 1) Ochranná stavební rohož Hydroizolace (položená ve spádu) Vodovzdorná tepelná izolace Stropní konstrukce Kulový rošt Číslo výrobku Nástavný kroužek Číslo výrobku DN 0 Číslo výrobku Číslo výrobku ) Dle směrnic pro projektování a provádění střech s hydroizolací směrnice pro ploché střechy se doporučuje zrnitost 16/32. Okolo vpusti pro ploché střechy ve vzdálenosti 0,3 m je nutné nasypat štěrk s největší zrnitostí, aby se zabránilo vnikání štěrku do těles vpusti a potrubí Stfiecha z trapézov ch profilû s dvoudílnou vpustí pro ploché střechy DN 0 Hydroizolace (položená ve spádu) Hydroizolace / parotěsná zábrana Trapézový plech Kulový rošt Číslo výrobku Izolační kroužek Číslo výrobku Těsnící kroužek Číslo výrobku Dvoudílná vpust pro ploché střechy DN 0 Číslo výrobku 70 Nosníky 12 Terasa Betonová dlažba Lože z kamenné drti / drobná kamenná drť Drenážní vrstva Protiskluzová fólie / izolační pás Strop podlaží Rám s roštem třída L15 Číslo výrobku Nástavný kroužek s topením 2) Číslo výrobku Izolační kroužek Číslo výrobku (volitelně) Číslo výrobku DN 0 dvoudílná 90 Číslo výrobku 70 2) Kabel položený v chráničce

13 Vpusti pro ploché stfiechy Terasa s vpustí pro ploché střechy DN 0 Chodníková dlažba Lože z kamenné drti Drenážní vrstva Protiskluzová fólie Ochranná vrstva Izolační pás Strop podlaží Rám s roštem Třída L 15 / M 125 Číslo výrobku Mezikus 60 mm Číslo výrobku Přechodový rám 60 mm pro třídu L 15 Číslo výrobku Koš z ušlechtilé oceli Číslo výrobku DN 0, 90 Číslo výrobku (volitelně) Číslo výrobku Parkovací podlaïí tepelně izolované, s dvoudílnou vpustí pro ploché střechy DN 0 Betonová deska pro upevnění nástavného rámu a roštu Ochranná mazanina Hydroizolace a fólie jako protiskluzová ochrana (položené ve spádu) Izolace Parotěsná zábrana Stropní konstrukce Nástavný rám s roštem Číslo výrobku /2 Koš Číslo výrobku Izolační kroužek Číslo výrobku (volitelně) Číslo výrobku DN 0, dvoudílná Číslo výrobku 70 Parkovací podlaïí tepelně izolované, s dvoudílnou vpustí pro ploché střechy DN 0 Betonová dlažba Lože z kamenné drti /drobná kamenná drť Filtrační textilie Drenážní vrstva Ochranná mazanina Protiskluzová fólie Izolační pás Izolační pás Strop patra Rám s roštem Třída L 15 / M 125 Číslo výrobku Mezikus 60 mm Číslo výrobku Přechodový rám 0 mm pro třídu M 125 Číslo výrobku Izolační kroužek Číslo výrobku Koš z polypropylenu Číslo výrobku DN 0, 90, dvoudílná Číslo výrobku 70 (volitelně) Číslo výrobku

14 Vpusti pro ploché stfiechy Vpusti pro ploché stfiechy s doplàkov mi díly pro stfiechy se zelení, pochozí plochy a parkovací podlaïí Pfiíklad 300 x 300 Rám s roštem Třída L 15 / M Mezikus H = 250 mm Ø Koš z polypropylenu Mezikus H = 60 mm Přechodový rám, pro třídu L 15, H = 60 mm Přechodový rám, pro třídu M 125, H = 0 mm ø ø ø Horní díl vpusti pro ploché střechy Izolační kroužek Dolní díl vpusti pro ploché střechy

15 Vpusti pro ploché stfiechy DoplÀkové díly Rám s ro tem, Tfiída L 15 a M 125 Rám s roštem se usazuje jako horní zakončení na mezikus nebo přechodový rám a je vhodný pro veškeré plochy včetně parkovacích podlaží. ACO rám s ro tem, s nátěrem Třída L 15 / M mm x 300 mm Hmotnost 9,1 kg Číslo výrobku Mezikusy Pomocí mezikusů, H = 60 mm a H = 250 mm, lze přemostit různé konstrukční výšky. Mezikusy lze rovněž vzájemně kombinovat. ACO Mezikus H = 60 mm Hmotnost 5,0 kg Číslo výrobku ACO Mezikus H = 250 mm Hmotnost 9,1 kg Číslo výrobku Pfiechodov rám pro Tfiídu L 15 Tento přechodový rám se vkládá jako adaptér mezi vpusti pro ploché střechy DN 70 až DN 150 a mezikusy. Provedení třída L 15 je vhodná především pro použití na střechách se zelení a s pochozími plochami. ACO pfiechodov rám s drenáïními otvory pro třídu L 15 H = 60 mm Hmotnost 3,2 kg Číslo výrobku

16 Vpusti pro ploché stfiechy Pfiechodov rám pro tfiídu M 125 Tento přechodový rám se vkládá jako adaptér mezi vpusti pro ploché střechy DN 70 až DN 150 a mezikusy. Provedení ve třídě M 125 je vhodné především pro použití na parkovacích podlažích, parkovacích plochách a parkovacích plochách osázených zelení. ACO Pfiechodov rám s drenáïními otvory pro třídu M 125 H = 0 mm Hmotnost 26,0 kg Číslo výrobku ø Ko na neãistoty z u lechtilé oceli a plastu Pro zachycování nečistot se používají koše na nečistoty. Pro střešní konstrukce se zelení *) s výškou přesahující 180 mm je nutné použít koš z plastu, číslo výrobku ACO Ko z polypropylenu H =150 mm Hmotnost 0,2 kg Číslo výrobku pro konstrukce nad 180 mm Obě varianty koše z ušlechtilé oceli, číslo výrobku a , lze použít pro střešní konstrukce se zelení *) do výšky 180 mm. 55 ø ø ø *)měřeno od horní hrany izolačního pásu po horní hranu střechy se zelení ACO Ko z ušlechtilé oceli Materiál Hmotnost 0,2 kg Číslo výrobku pro konstrukce do 180 mm ACO Ko z ušlechtilé oceli Materiál Hmotnost 0,7 kg Číslo výrobku pro konstrukce do 180 mm

17 Vpusti pro ploché stfiechy MontáÏní návrhy Extenzivní osazování zelenû Zemina / vegetace Filtrační tkanina Drenážní vrstva Protiskluzová fólie / Ochranná vrstva / Izolační pás Strop podlaží Rám s roštem Třída L 15 / M 125 Číslo výrobku Mezikus 60 m Číslo výrobku Přechodový rám 60 mm pro třídu L 15 Číslo výrobku Koš z ušlechtilé oceli Číslo výrobku DN 0, 90 Číslo výrobku (volitelně) Číslo výrobku Intenzivní osazování zelenû Vegetace / zeleň Rám s roštem Třída L 15 / M 125 Číslo výrobku Zemina a pod. Filtrační tkanina Drenážní vrstva Protiskluzová fólie / Ochranná vrstva / Izolační pás Strop podlaží Mezikus 60 mm Číslo výrobku Koš z polypropylenu Číslo výrobku Mezikus 250 mm Číslo výrobku Přechodový rám 60 mm pro třídu L 15 Číslo výrobku DN 0, 90 Číslo výrobku (volitelně) Číslo výrobku Parkovací podlaïí Betonová dlažba Lože z kamenné drti / Drobná kamenná drť Filtrační tkanina Drenážní vrstva Protiskluzová fólie Izolační pás Izolační pás Strop patra Rám s roštem Třída L 15 / M 125 Číslo výrobku Mezikus 60 mm Číslo výrobku Přechodový rám 0 mm pro třídu M 125 Číslo výrobku Izolační kroužek Číslo výrobku Koš z polypropylenu Číslo výrobku DN 0, 90, dvoudílná- Číslo výrobku 70 (volitelně) Číslo výrobku

18 Vpusti pro parkovací podlaïí Vpusti pro parkovací podlaïí, bez pachového uzávûru, s/bez pfiipojovacího okraje, s pfiírubou s tlakov m tûsnûním pro utûsnûní izolaãním pásem P Podlahová vpust DN 0, s nátěrem s/bez šroubového uzávěru Koš: ocel, žárověpozinkovaný Třída B/M 125 bez šroubového uzávěru Hmotnost přibližně 0,0 kg Číslo výrobku se šroubovým uzávěrem Hmotnost přibližně 1,0 kg Číslo výrobku Rozměry přípravného otvoru: 350 x 700 mm na obrázku je podlahová vpust Číslo výrobku P Podlahová vpust DN 0, s nátěrem s / bez šroubového uzávěru Koš: ocel, žárověpozinkovaný Třída B / M 125 bez šroubového uzávěru Hmotnost přibližně 35,0 kg Číslo výrobku se šroubový uzávěrem Hmotnost přibližně 36,0 kg Číslo výrobku rozměry přípravného otvoru: 350 x 350 mm na obrázku je podlahová vpust Číslo výrobku P Podlahová vpust DN 0, s nátěrem s / bez šroubového uzávěru Koš: ocel, žárově pozinkovaný Třída B / M 125 bez šroubového uzávěru Hmotnost přibližně 52,0 kg Číslo výrobku se šroubový uzávěrem Hmotnost přibližně 53,0 kg Číslo výrobku rozměry přípravného otvoru: 350 x 750 mm na obrázku je podlahová vpust Číslo výrobku P Podlahová vpust DN 0, s nátěrem s / bez šroubového uzávěru Koš: ocel, žárově pozinkovaný Třída B / M 125 bez šroubového uzávěru Hmotnost přibližně 7,0 kg Číslo výrobku se šroubový uzávěrem Hmotnost přibližně 8,0 kg Číslo výrobku rozměry přípravného otvoru: 350 x 50 mm na obrázku je podlahová vpust Číslo výrobku Nástavec, s nátěrem Hmotnost přibližně 7,9 kg Číslo výrobku pro vpust Číslo výrobku 5935 až Nástavec, s nátěrem Hmotnost přibližně 7,9 kg Číslo výrobku Podlahová vpust DN 0, s nátěrem s / bez šroubového uzávěru Koš: ocel, žárově pozinkovaný Třída M 125 dle normy ČSN EN 1253 Třída B 125 dle normy ČSN EN 12 bez šroubového uzávěru Hmotnost přibližně 69,0 kg Číslo výrobku se šroubový uzávěrem Číslo výrobku na obrázku je podlahová vpust Číslo výrobku Podlahová vpust DN 0, s nátěrem s / bez šroubového uzávěru Koš: ocel, žárověpozinkovaný Třída M 125 dle normy ČSN EN 1253 Třída B 125 dle normy ČSN EN 12 bez šroubového uzávěru Hmotnost přibližně 6,0 kg Číslo výrobku se šroubový uzávěrem Číslo výrobku na obrázku je podlahová vpust Číslo výrobku

19 Vpusti pro parkovací podlaïí MontáÏní pfiíklady Vpust pro parkovací podlaïí DN 0 Vpust pro parkovací podlaží DN 0 Číslo výrobku Strop dle statiky Spojka SML Trubka SML Vpust pro parkovací podlaïí DN 0 Vpust pro parkovací podlaží DN 0 Číslo výrobku Litý asfalt Izolační pás Strop dle statiky Spojka SML Trubka SML 19
