1 MicroStation bezkonkurenční prostředí pro informační modelování

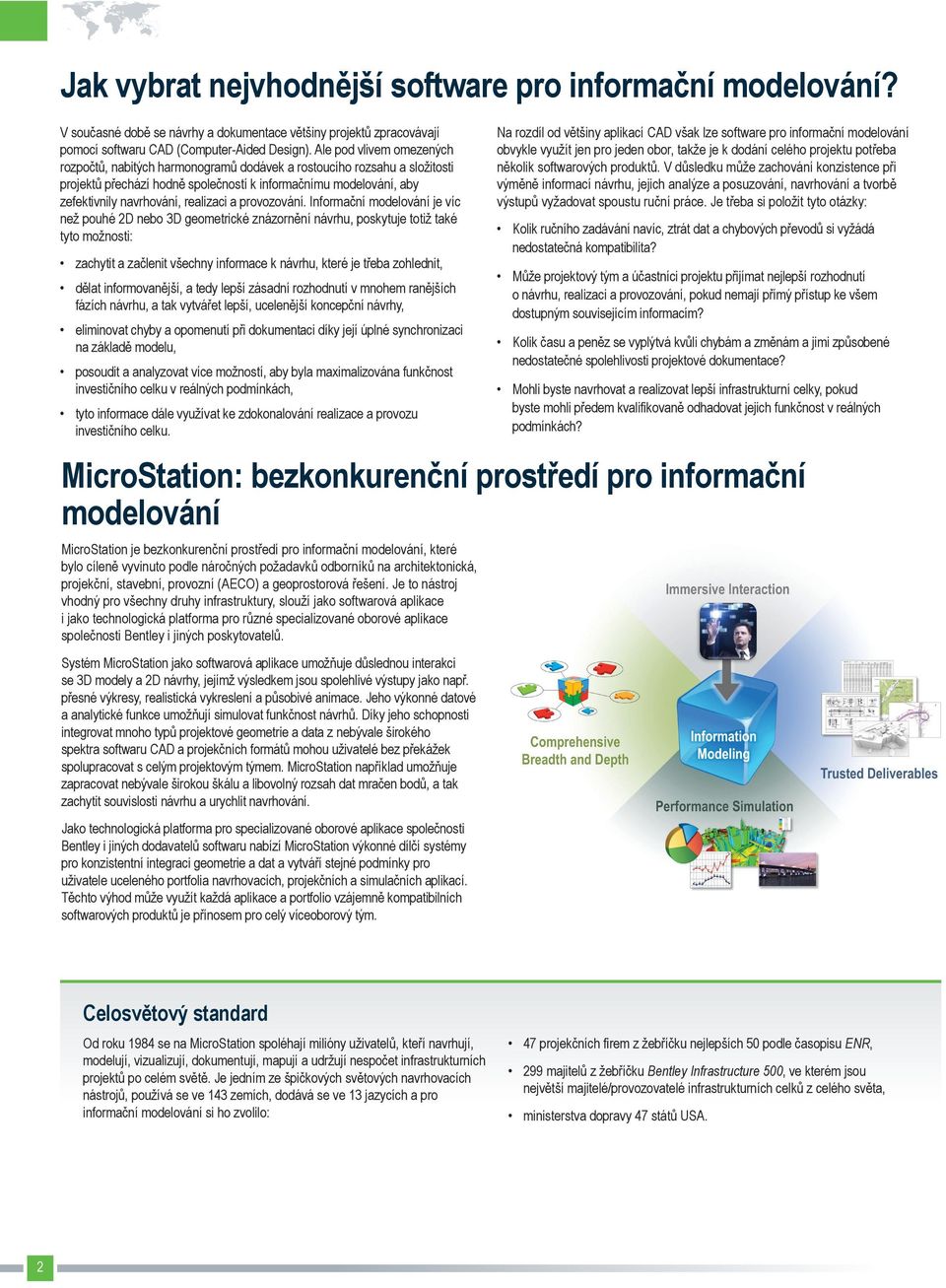

2 Jak vybrat nejvhodnější software pro informační modelování? V současné době se návrhy a dokumentace většiny projektů zpracovávají pomocí softwaru CAD (Computer-Aided Design). Ale pod vlivem omezených rozpočtů, nabitých harmonogramů dodávek a rostoucího rozsahu a složitosti projektů přechází hodně společností k informačnímu modelování, aby zefektivnily navrhování, realizaci a provozování. Informační modelování je víc než pouhé 2D nebo 3D geometrické znázornění návrhu, poskytuje totiž také tyto možnosti: zachytit a začlenit všechny informace k návrhu, které je třeba zohlednit, dělat informovanější, a tedy lepší zásadní rozhodnutí v mnohem ranějších fázích návrhu, a tak vytvářet lepší, ucelenější koncepční návrhy, eliminovat chyby a opomenutí při dokumentaci díky její úplné synchronizaci na základě modelu, posoudit a analyzovat více možností, aby byla maximalizována funkčnost investičního celku v reálných podmínkách, tyto informace dále využívat ke zdokonalování realizace a provozu investičního celku. Na rozdíl od většiny aplikací CAD však lze software pro informační modelování obvykle využít jen pro jeden obor, takže je k dodání celého projektu potřeba několik softwarových produktů. V důsledku může zachování konzistence při výměně informací návrhu, jejich analýze a posuzování, navrhování a tvorbě výstupů vyžadovat spoustu ruční práce. Je třeba si položit tyto otázky: Kolik ručního zadávání navíc, ztrát dat a chybových převodů si vyžádá nedostatečná kompatibilita? Může projektový tým a účastníci projektu přijímat nejlepší rozhodnutí o návrhu, realizaci a provozování, pokud nemají přímý přístup ke všem dostupným souvisejícím informacím? Kolik času a peněz se vyplýtvá kvůli chybám a změnám a jimi způsobené nedostatečné spolehlivosti projektové dokumentace? Mohli byste navrhovat a realizovat lepší infrastrukturní celky, pokud byste mohli předem kvalifikovaně odhadovat jejich funkčnost v reálných podmínkách? MicroStation: bezkonkurenční prostředí pro informační modelování MicroStation je bezkonkurenční prostředí pro informační modelování, které bylo cíleně vyvinuto podle náročných požadavků odborníků na architektonická, projekční, stavební, provozní (AECO) a geoprostorová řešení. Je to nástroj vhodný pro všechny druhy infrastruktury, slouží jako softwarová aplikace i jako technologická platforma pro různé specializované oborové aplikace společnosti Bentley i jiných poskytovatelů. Systém MicroStation jako softwarová aplikace umožňuje důslednou interakci se 3D modely a 2D návrhy, jejímž výsledkem jsou spolehlivé výstupy jako např. přesné výkresy, realistická vykreslení a působivé animace. Jeho výkonné datové a analytické funkce umožňují simulovat funkčnost návrhů. Díky jeho schopnosti integrovat mnoho typů projektové geometrie a data z nebývale širokého spektra softwaru CAD a projekčních formátů mohou uživatelé bez překážek spolupracovat s celým projektovým týmem. MicroStation například umožňuje zapracovat nebývale širokou škálu a libovolný rozsah dat mračen bodů, a tak zachytit souvislosti návrhu a urychlit navrhování. Jako technologická platforma pro specializované oborové aplikace společnosti Bentley i jiných dodavatelů softwaru nabízí MicroStation výkonné dílčí systémy pro konzistentní integraci geometrie a dat a vytváří stejné podmínky pro uživatele uceleného portfolia navrhovacích, projekčních a simulačních aplikací. Těchto výhod může využít každá aplikace a portfolio vzájemně kompatibilních softwarových produktů je přínosem pro celý víceoborový tým. Celosvětový standard Od roku 1984 se na MicroStation spoléhají milióny uživatelů, kteří navrhují, modelují, vizualizují, dokumentují, mapují a udržují nespočet infrastrukturních projektů po celém světě. Je jedním ze špičkových světových navrhovacích nástrojů, používá se ve 143 zemích, dodává se ve 13 jazycích a pro informační modelování si ho zvolilo: 47 projekčních firem z žebříčku nejlepších 50 podle časopisu ENR, 299 majitelů z žebříčku Bentley Infrastructure 500, ve kterém jsou největší majitelé/provozovatelé infrastrukturních celků z celého světa, ministerstva dopravy 47 států USA. 2

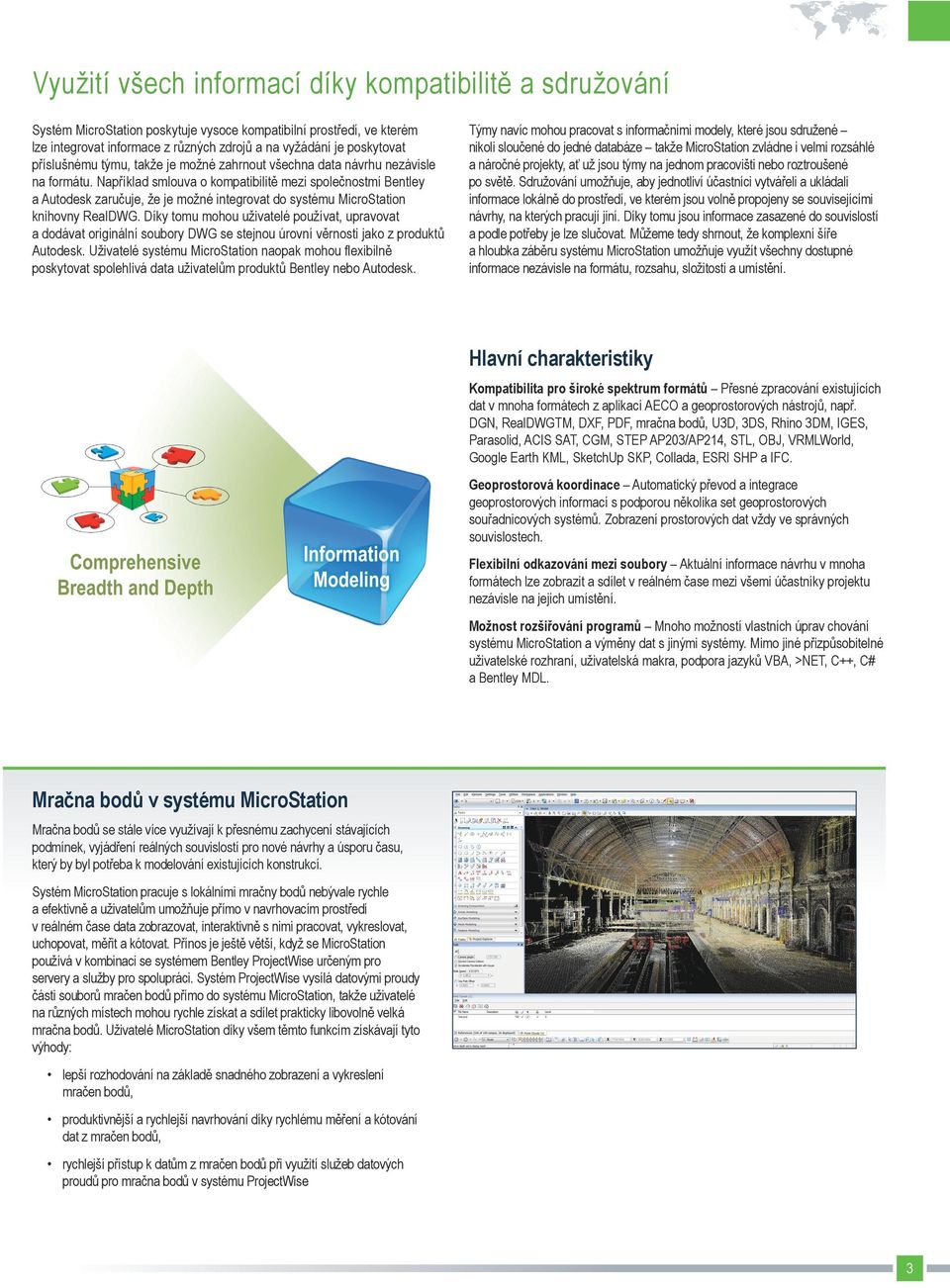

3 Využití všech informací díky kompatibilitě a sdružování Systém MicroStation poskytuje vysoce kompatibilní prostředí, ve kterém lze integrovat informace z různých zdrojů a na vyžádání je poskytovat příslušnému týmu, takže je možné zahrnout všechna data návrhu nezávisle na formátu. Například smlouva o kompatibilitě mezi společnostmi Bentley a Autodesk zaručuje, že je možné integrovat do systému MicroStation knihovny RealDWG. Díky tomu mohou uživatelé používat, upravovat a dodávat originální soubory DWG se stejnou úrovní věrnosti jako z produktů Autodesk. Uživatelé systému MicroStation naopak mohou flexibilně poskytovat spolehlivá data uživatelům produktů Bentley nebo Autodesk. Týmy navíc mohou pracovat s informačními modely, které jsou sdružené nikoli sloučené do jedné databáze takže MicroStation zvládne i velmi rozsáhlé a náročné projekty, ať už jsou týmy na jednom pracovišti nebo roztroušené po světě. Sdružování umožňuje, aby jednotliví účastníci vytvářeli a ukládali informace lokálně do prostředí, ve kterém jsou volně propojeny se souvisejícími návrhy, na kterých pracují jiní. Díky tomu jsou informace zasazené do souvislostí a podle potřeby je lze slučovat. Můžeme tedy shrnout, že komplexní šíře a hloubka záběru systému MicroStation umožňuje využít všechny dostupné informace nezávisle na formátu, rozsahu, složitosti a umístění. Hlavní charakteristiky Kompatibilita pro široké spektrum formátů Přesné zpracování existujících dat v mnoha formátech z aplikací AECO a geoprostorových nástrojů, např. DGN, RealDWGTM, DXF, PDF, mračna bodů, U3D, 3DS, Rhino 3DM, IGES, Parasolid, ACIS SAT, CGM, STEP AP203/AP214, STL, OBJ, VRMLWorld, Google Earth KML, SketchUp SKP, Collada, ESRI SHP a IFC. Geoprostorová koordinace Automatický převod a integrace geoprostorových informací s podporou několika set geoprostorových souřadnicových systémů. Zobrazení prostorových dat vždy ve správných souvislostech. Flexibilní odkazování mezi soubory Aktuální informace návrhu v mnoha formátech lze zobrazit a sdílet v reálném čase mezi všemi účastníky projektu nezávisle na jejich umístění. Možnost rozšiřování programů Mnoho možností vlastních úprav chování systému MicroStation a výměny dat s jinými systémy. Mimo jiné přizpůsobitelné uživatelské rozhraní, uživatelská makra, podpora jazyků VBA, >NET, C++, C# a Bentley MDL. Mračna bodů v systému MicroStation Mračna bodů se stále více využívají k přesnému zachycení stávajících podmínek, vyjádření reálných souvislostí pro nové návrhy a úsporu času, který by byl potřeba k modelování existujících konstrukcí. Systém MicroStation pracuje s lokálními mračny bodů nebývale rychle a efektivně a uživatelům umožňuje přímo v navrhovacím prostředí v reálném čase data zobrazovat, interaktivně s nimi pracovat, vykreslovat, uchopovat, měřit a kótovat. Přínos je ještě větší, když se MicroStation používá v kombinaci se systémem Bentley ProjectWise určeným pro servery a služby pro spolupráci. Systém ProjectWise vysílá datovými proudy části souborů mračen bodů přímo do systému MicroStation, takže uživatelé na různých místech mohou rychle získat a sdílet prakticky libovolně velká mračna bodů. Uživatelé MicroStation díky všem těmto funkcím získávají tyto výhody: lepší rozhodování na základě snadného zobrazení a vykreslení mračen bodů, produktivnější a rychlejší navrhování díky rychlému měření a kótování dat z mračen bodů, rychlejší přístup k datům z mračen bodů při využití služeb datových proudů pro mračna bodů v systému ProjectWise 3

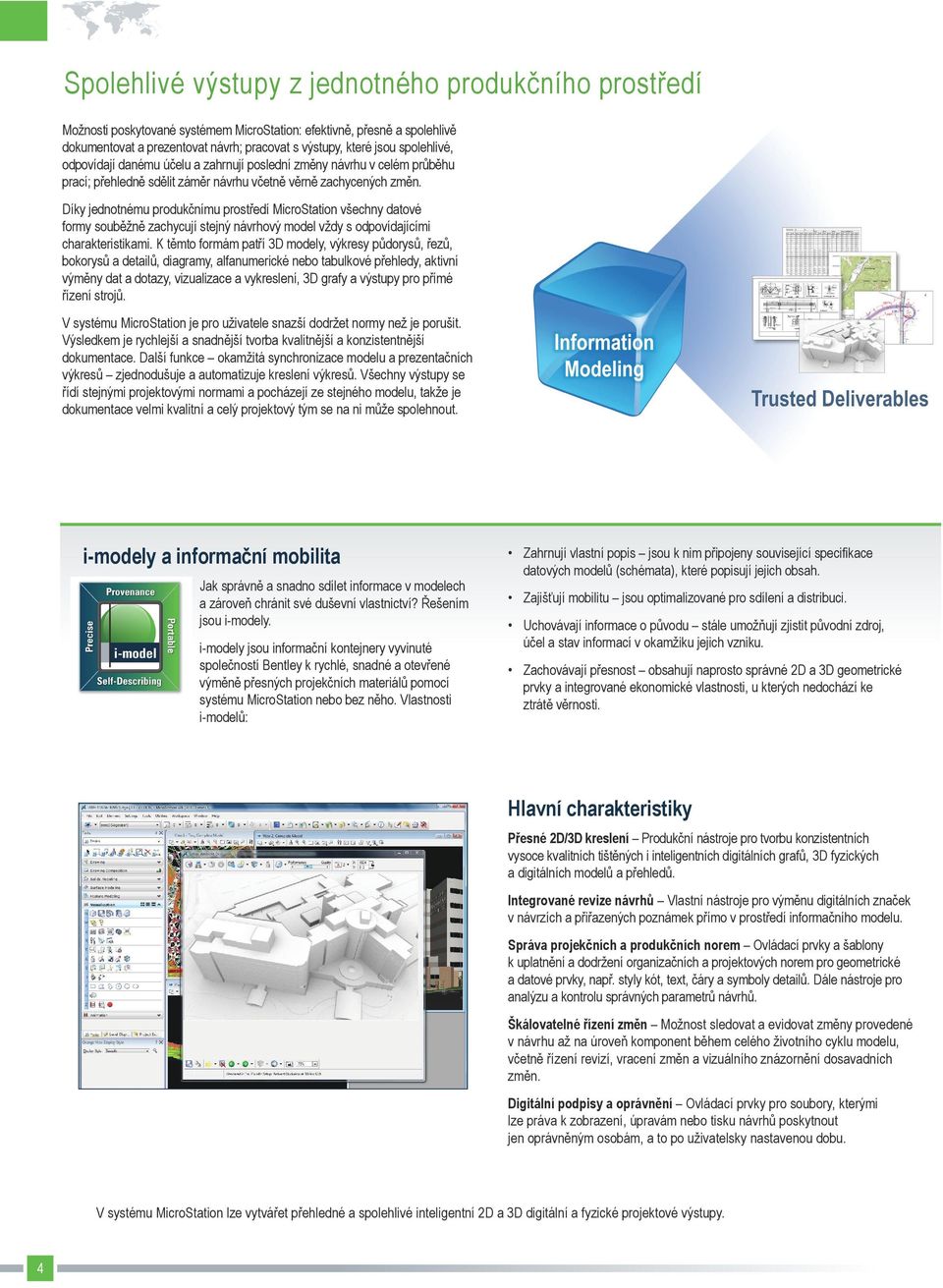

4 Spolehlivé výstupy z jednotného produkčního prostředí Možnosti poskytované systémem MicroStation: efektivně, přesně a spolehlivě dokumentovat a prezentovat návrh; pracovat s výstupy, které jsou spolehlivé, odpovídají danému účelu a zahrnují poslední změny návrhu v celém průběhu prací; přehledně sdělit záměr návrhu včetně věrně zachycených změn. Díky jednotnému produkčnímu prostředí MicroStation všechny datové formy souběžně zachycují stejný návrhový model vždy s odpovídajícími charakteristikami. K těmto formám patří 3D modely, výkresy půdorysů, řezů, bokorysů a detailů, diagramy, alfanumerické nebo tabulkové přehledy, aktivní výměny dat a dotazy, vizualizace a vykreslení, 3D grafy a výstupy pro přímé řízení strojů. V systému MicroStation je pro uživatele snazší dodržet normy než je porušit. Výsledkem je rychlejší a snadnější tvorba kvalitnější a konzistentnější dokumentace. Další funkce okamžitá synchronizace modelu a prezentačních výkresů zjednodušuje a automatizuje kreslení výkresů. Všechny výstupy se řídí stejnými projektovými normami a pocházejí ze stejného modelu, takže je dokumentace velmi kvalitní a celý projektový tým se na ni může spolehnout. i-modely a informační mobilita Jak správně a snadno sdílet informace v modelech a zároveň chránit své duševní vlastnictví? Řešením jsou i-modely. i-modely jsou informační kontejnery vyvinuté společností Bentley k rychlé, snadné a otevřené výměně přesných projekčních materiálů pomocí systému MicroStation nebo bez něho. Vlastnosti i-modelů: Zahrnují vlastní popis jsou k nim připojeny související specifikace datových modelů (schémata), které popisují jejich obsah. Zajišťují mobilitu jsou optimalizované pro sdílení a distribuci. Uchovávají informace o původu stále umožňují zjistit původní zdroj, účel a stav informací v okamžiku jejich vzniku. Zachovávají přesnost obsahují naprosto správné 2D a 3D geometrické prvky a integrované ekonomické vlastnosti, u kterých nedochází ke ztrátě věrnosti. Hlavní charakteristiky Přesné 2D/3D kreslení Produkční nástroje pro tvorbu konzistentních vysoce kvalitních tištěných i inteligentních digitálních grafů, 3D fyzických a digitálních modelů a přehledů. Integrované revize návrhů Vlastní nástroje pro výměnu digitálních značek v návrzích a přiřazených poznámek přímo v prostředí informačního modelu. Správa projekčních a produkčních norem Ovládací prvky a šablony k uplatnění a dodržení organizačních a projektových norem pro geometrické a datové prvky, např. styly kót, text, čáry a symboly detailů. Dále nástroje pro analýzu a kontrolu správných parametrů návrhů. Škálovatelné řízení změn Možnost sledovat a evidovat změny provedené v návrhu až na úroveň komponent během celého životního cyklu modelu, včetně řízení revizí, vracení změn a vizuálního znázornění dosavadních změn. Digitální podpisy a oprávnění Ovládací prvky pro soubory, kterými lze práva k zobrazení, úpravám nebo tisku návrhů poskytnout jen oprávněným osobám, a to po uživatelsky nastavenou dobu. V systému MicroStation lze vytvářet přehledné a spolehlivé inteligentní 2D a 3D digitální a fyzické projektové výstupy. 4

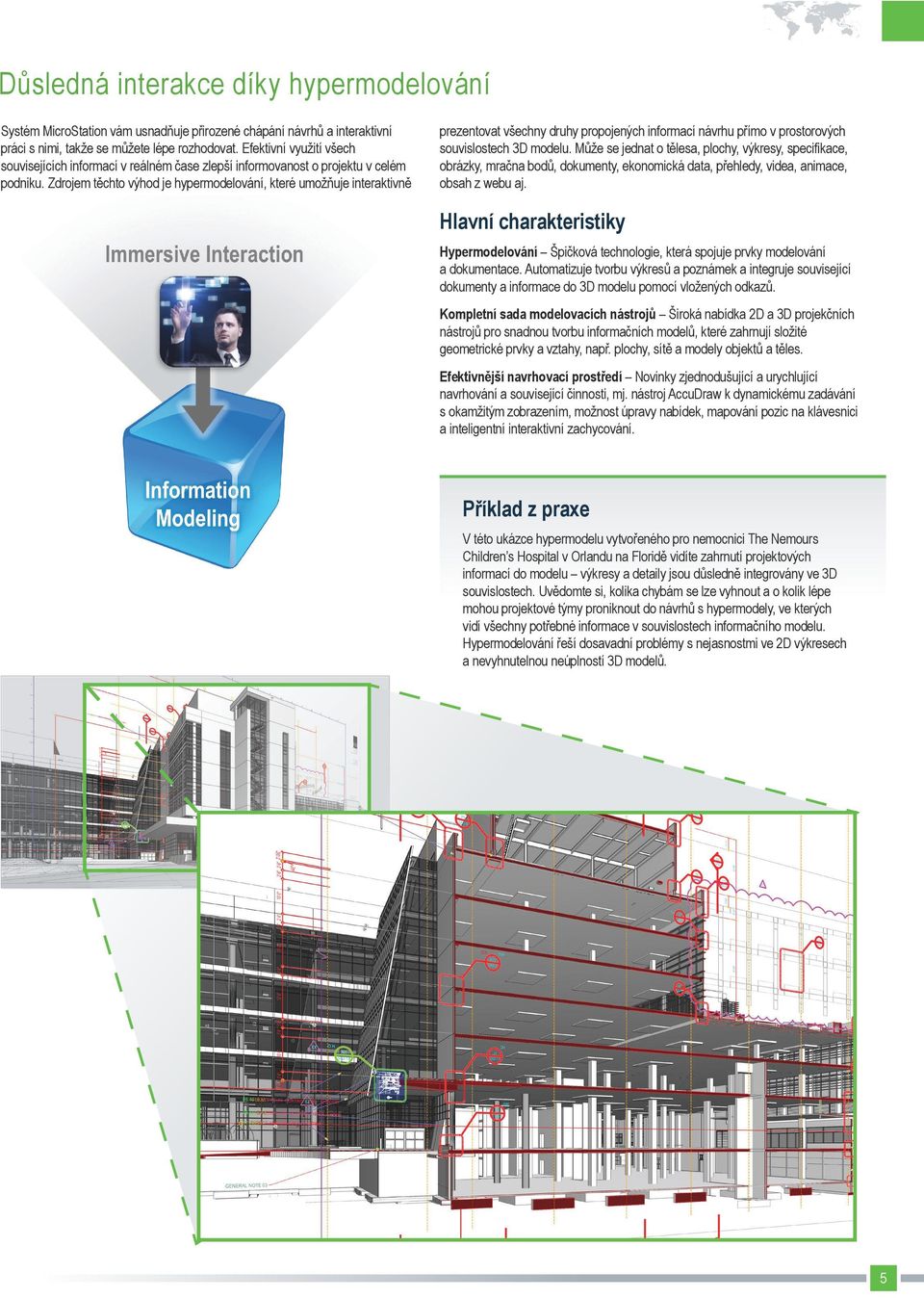

5 Důsledná interakce díky hypermodelování Systém MicroStation vám usnadňuje přirozené chápání návrhů a interaktivní práci s nimi, takže se můžete lépe rozhodovat. Efektivní využití všech souvisejících informací v reálném čase zlepší informovanost o projektu v celém podniku. Zdrojem těchto výhod je hypermodelování, které umožňuje interaktivně prezentovat všechny druhy propojených informací návrhu přímo v prostorových souvislostech 3D modelu. Může se jednat o tělesa, plochy, výkresy, specifikace, obrázky, mračna bodů, dokumenty, ekonomická data, přehledy, videa, animace, obsah z webu aj. Hlavní charakteristiky Hypermodelování Špičková technologie, která spojuje prvky modelování a dokumentace. Automatizuje tvorbu výkresů a poznámek a integruje související dokumenty a informace do 3D modelu pomocí vložených odkazů. Kompletní sada modelovacích nástrojů Široká nabídka 2D a 3D projekčních nástrojů pro snadnou tvorbu informačních modelů, které zahrnují složité geometrické prvky a vztahy, např. plochy, sítě a modely objektů a těles. Efektivnější navrhovací prostředí Novinky zjednodušující a urychlující navrhování a související činnosti, mj. nástroj AccuDraw k dynamickému zadávání s okamžitým zobrazením, možnost úpravy nabídek, mapování pozic na klávesnici a inteligentní interaktivní zachycování. Příklad z praxe V této ukázce hypermodelu vytvořeného pro nemocnici The Nemours Children s Hospital v Orlandu na Floridě vidíte zahrnutí projektových informací do modelu výkresy a detaily jsou důsledně integrovány ve 3D souvislostech. Uvědomte si, kolika chybám se lze vyhnout a o kolik lépe mohou projektové týmy proniknout do návrhů s hypermodely, ve kterých vidí všechny potřebné informace v souvislostech informačního modelu. Hypermodelování řeší dosavadní problémy s nejasnostmi ve 2D výkresech a nevyhnutelnou neúplností 3D modelů. 5

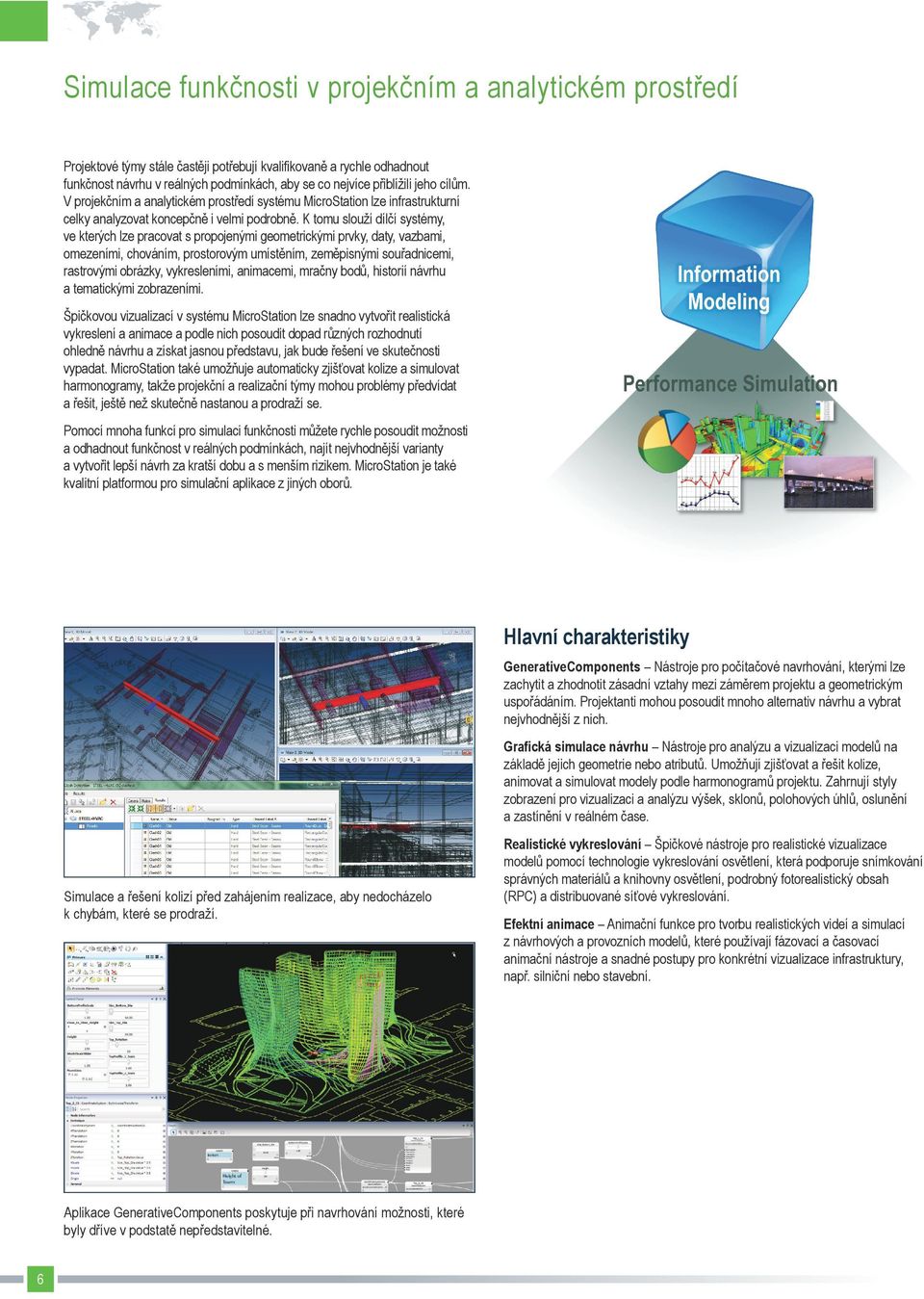

6 Simulace funkčnosti v projekčním a analytickém prostředí Projektové týmy stále častěji potřebují kvalifikovaně a rychle odhadnout funkčnost návrhu v reálných podmínkách, aby se co nejvíce přiblížili jeho cílům. V projekčním a analytickém prostředí systému MicroStation lze infrastrukturní celky analyzovat koncepčně i velmi podrobně. K tomu slouží dílčí systémy, ve kterých lze pracovat s propojenými geometrickými prvky, daty, vazbami, omezeními, chováním, prostorovým umístěním, zeměpisnými souřadnicemi, rastrovými obrázky, vykresleními, animacemi, mračny bodů, historií návrhu a tematickými zobrazeními. Špičkovou vizualizací v systému MicroStation lze snadno vytvořit realistická vykreslení a animace a podle nich posoudit dopad různých rozhodnutí ohledně návrhu a získat jasnou představu, jak bude řešení ve skutečnosti vypadat. MicroStation také umožňuje automaticky zjišťovat kolize a simulovat harmonogramy, takže projekční a realizační týmy mohou problémy předvídat a řešit, ještě než skutečně nastanou a prodraží se. Pomocí mnoha funkcí pro simulaci funkčnosti můžete rychle posoudit možnosti a odhadnout funkčnost v reálných podmínkách, najít nejvhodnější varianty a vytvořit lepší návrh za kratší dobu a s menším rizikem. MicroStation je také kvalitní platformou pro simulační aplikace z jiných oborů. Hlavní charakteristiky GenerativeComponents Nástroje pro počítačové navrhování, kterými lze zachytit a zhodnotit zásadní vztahy mezi záměrem projektu a geometrickým uspořádáním. Projektanti mohou posoudit mnoho alternativ návrhu a vybrat nejvhodnější z nich. Grafická simulace návrhu Nástroje pro analýzu a vizualizaci modelů na základě jejich geometrie nebo atributů. Umožňují zjišťovat a řešit kolize, animovat a simulovat modely podle harmonogramů projektu. Zahrnují styly zobrazení pro vizualizaci a analýzu výšek, sklonů, polohových úhlů, oslunění a zastínění v reálném čase. Simulace a řešení kolizí před zahájením realizace, aby nedocházelo k chybám, které se prodraží. Aplikace GenerativeComponents poskytuje při navrhování možnosti, které byly dříve v podstatě nepředstavitelné. 6 Realistické vykreslování Špičkové nástroje pro realistické vizualizace modelů pomocí technologie vykreslování osvětlení, která podporuje snímkování správných materiálů a knihovny osvětlení, podrobný fotorealistický obsah (RPC) a distribuované síťové vykreslování. Efektní animace Animační funkce pro tvorbu realistických videí a simulací z návrhových a provozních modelů, které používají fázovací a časovací animační nástroje a snadné postupy pro konkrétní vizualizace infrastruktury, např. silniční nebo stavební.

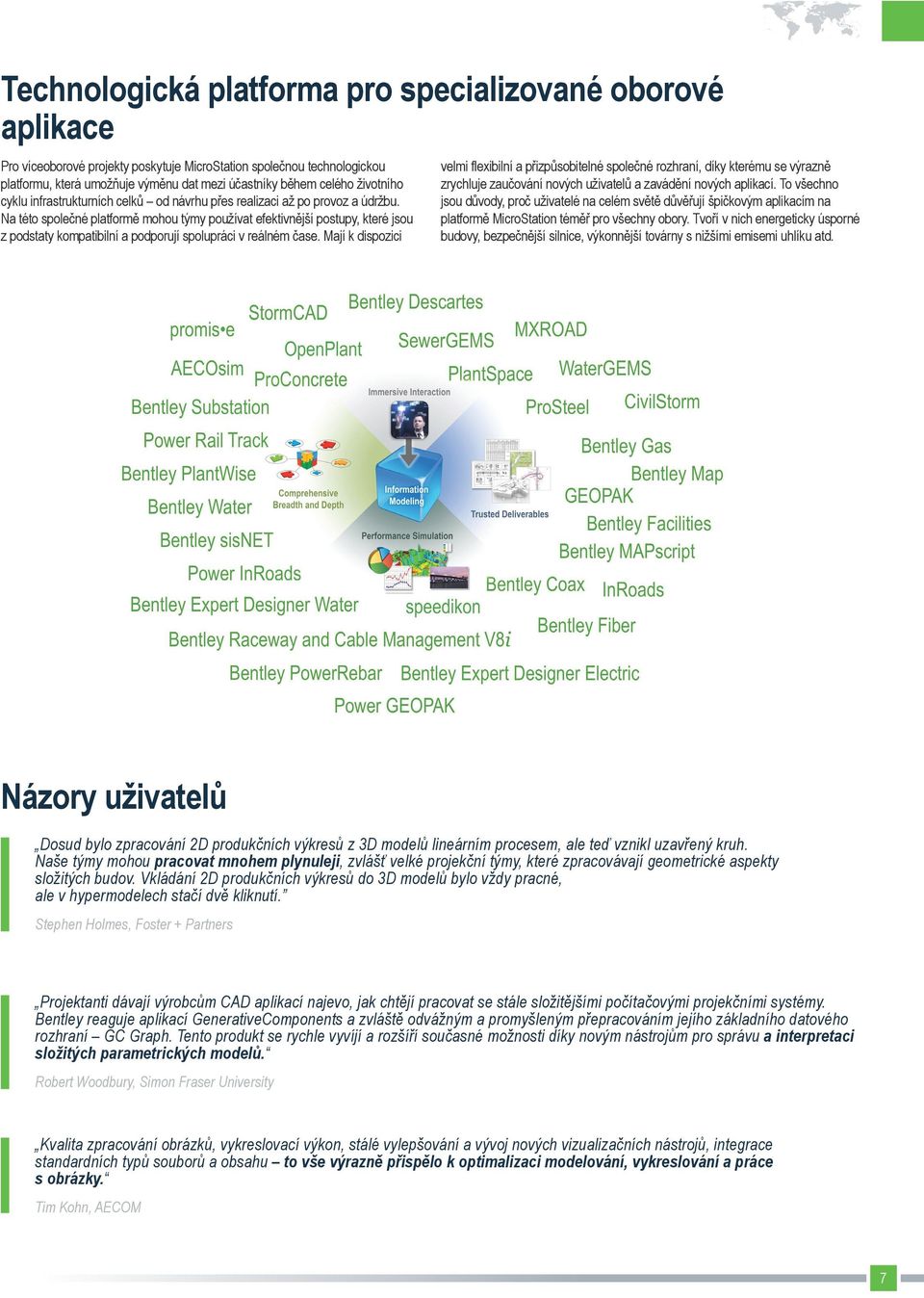

7 Technologická platforma pro specializované oborové aplikace Pro víceoborové projekty poskytuje MicroStation společnou technologickou platformu, která umožňuje výměnu dat mezi účastníky během celého životního cyklu infrastrukturních celků od návrhu přes realizaci až po provoz a údržbu. Na této společné platformě mohou týmy používat efektivnější postupy, které jsou z podstaty kompatibilní a podporují spolupráci v reálném čase. Mají k dispozici velmi flexibilní a přizpůsobitelné společné rozhraní, díky kterému se výrazně zrychluje zaučování nových uživatelů a zavádění nových aplikací. To všechno jsou důvody, proč uživatelé na celém světě důvěřují špičkovým aplikacím na platformě MicroStation téměř pro všechny obory. Tvoří v nich energeticky úsporné budovy, bezpečnější silnice, výkonnější továrny s nižšími emisemi uhlíku atd. Názory uživatelů Dosud bylo zpracování 2D produkčních výkresů z 3D modelů lineárním procesem, ale teď vznikl uzavřený kruh. Naše týmy mohou pracovat mnohem plynuleji, zvlášť velké projekční týmy, které zpracovávají geometrické aspekty složitých budov. Vkládání 2D produkčních výkresů do 3D modelů bylo vždy pracné, ale v hypermodelech stačí dvě kliknutí. Stephen Holmes, Foster + Partners Projektanti dávají výrobcům CAD aplikací najevo, jak chtějí pracovat se stále složitějšími počítačovými projekčními systémy. Bentley reaguje aplikací GenerativeComponents a zvláště odvážným a promyšleným přepracováním jejího základního datového rozhraní GC Graph. Tento produkt se rychle vyvíjí a rozšíří současné možnosti díky novým nástrojům pro správu a interpretaci složitých parametrických modelů. Robert Woodbury, Simon Fraser University Kvalita zpracování obrázků, vykreslovací výkon, stálé vylepšování a vývoj nových vizualizačních nástrojů, integrace standardních typů souborů a obsahu to vše výrazně přispělo k optimalizaci modelování, vykreslování a práce s obrázky. Tim Kohn, AECOM 7

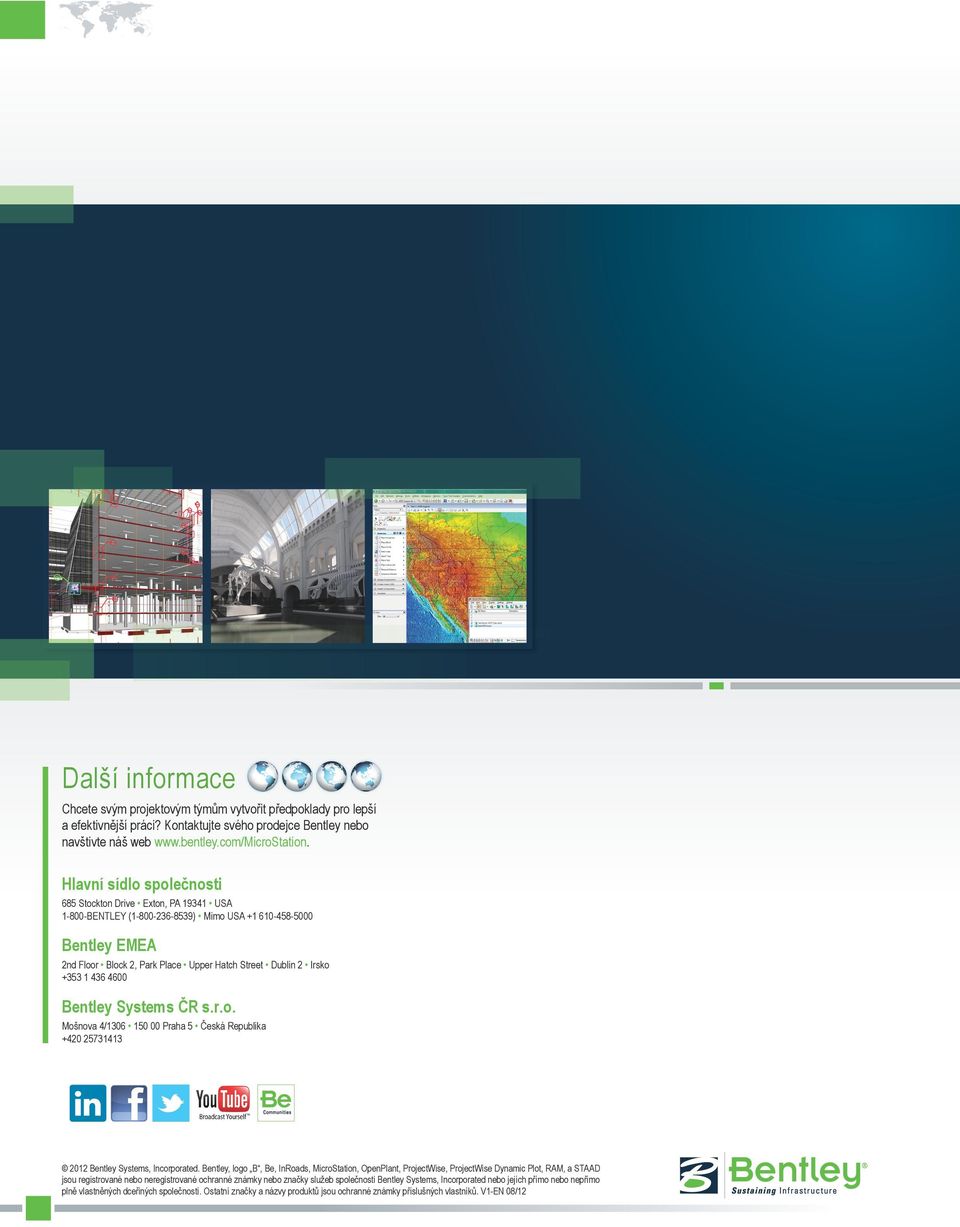

8 Další informace Chcete svým projektovým týmům vytvořit předpoklady pro lepší a efektivnější práci? Kontaktujte svého prodejce Bentley nebo navštivte náš web Hlavní sídlo společnosti 685 Stockton Drive Exton, PA USA BENTLEY ( ) Mimo USA Bentley EMEA 2nd Floor Block 2, Park Place Upper Hatch Street Dublin 2 Irsko Bentley Systems ČR s.r.o. Mošnova 4/ Praha 5 Česká Republika Bentley Systems, Incorporated. Bentley, logo B, Be, InRoads, MicroStation, OpenPlant, ProjectWise, ProjectWise Dynamic Plot, RAM, a STAAD jsou registrované nebo neregistrované ochranné známky nebo značky služeb společnosti Bentley Systems, Incorporated nebo jejích přímo nebo nepřímo plně vlastněných dceřiných společností. Ostatní značky a názvy produktů jsou ochranné známky příslušných vlastníků. V1-EN 08/12
