Standardy pro BIM Nutnost pro efektivní modelování
|
|
- Vladimíra Vacková
- před 8 lety
- Počet zobrazení:
Transkript
1 Standardy pro BIM Nutnost pro efektivní modelování

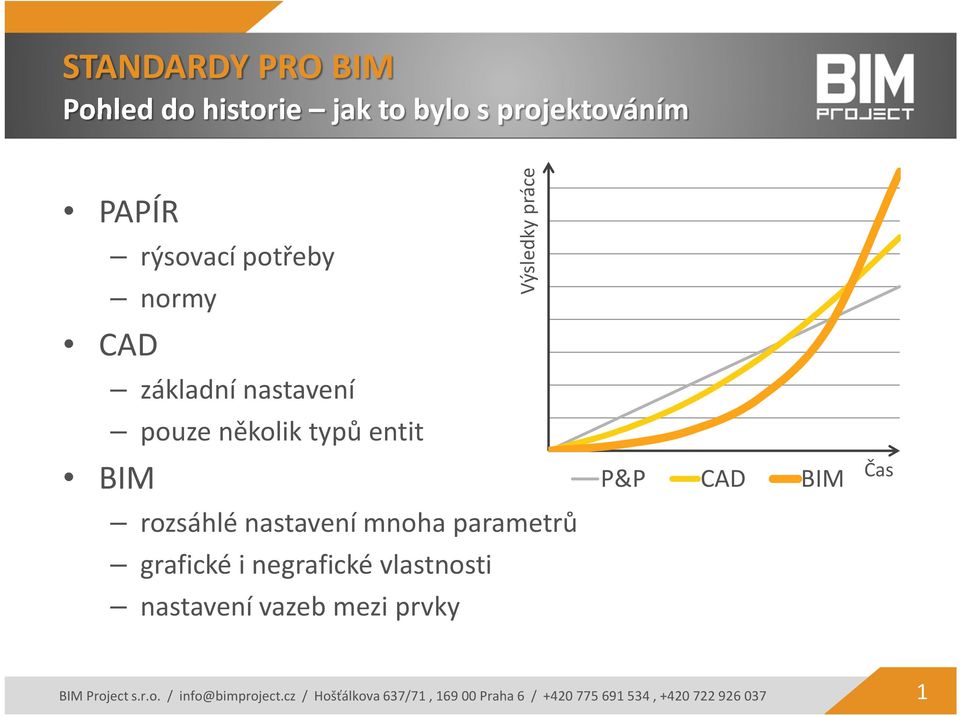

2 Pohled do historie jak to bylo s projektováním PAPÍR rýsovací potřeby normy CAD základní nastavení pouze několik typů entit BIM Výsledky práce rozsáhlé nastavení mnoha parametrů grafické i negrafické vlastnosti nastavení vazeb mezi prvky P&P CAD BIM Čas BIM Project s.r.o. / info@bimproject.cz / Hošťálkova 637/71, Praha 6 / ,

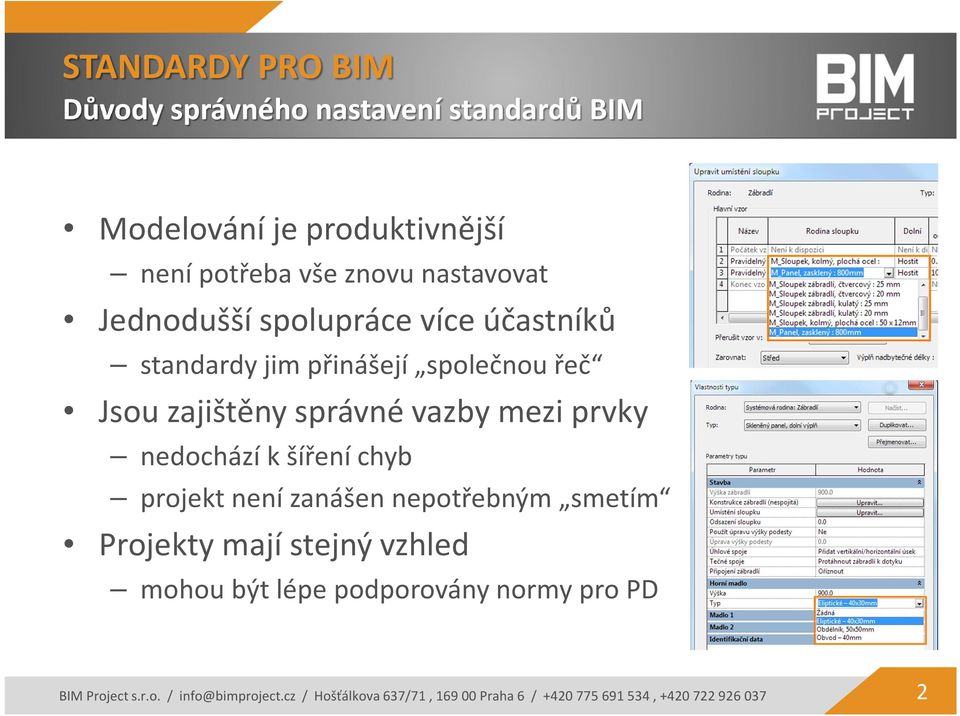

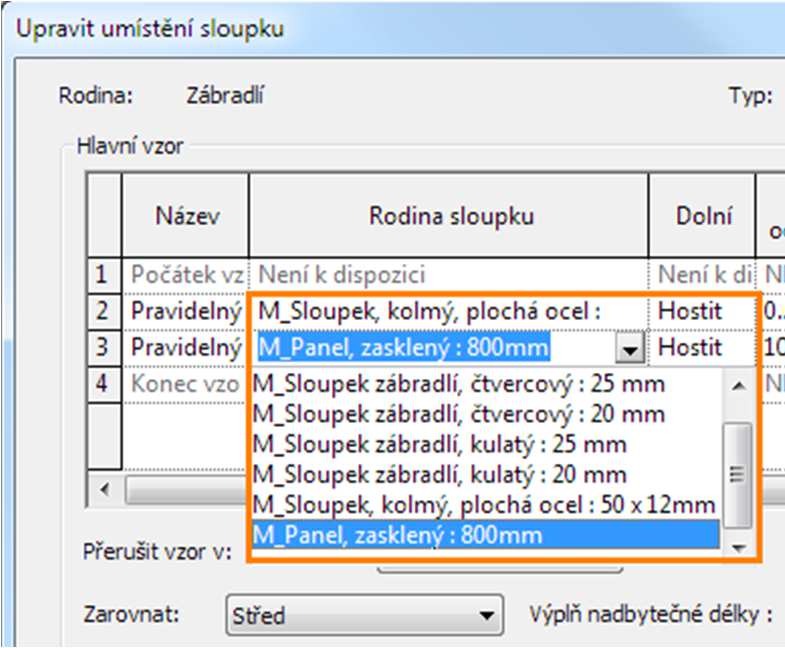

3 Důvody správného nastavení standardů BIM Modelování je produktivnější není potřeba vše znovu nastavovat Jednodušší spolupráce více účastníků standardy jim přinášejí společnou řeč Jsou zajištěny správné vazby mezi prvky nedochází k šíření chyb projekt není zanášen nepotřebným smetím Projekty mají stejný vzhled mohou být lépe podporovány normy pro PD BIM Project s.r.o. / info@bimproject.cz / Hošťálkova 637/71, Praha 6 / ,

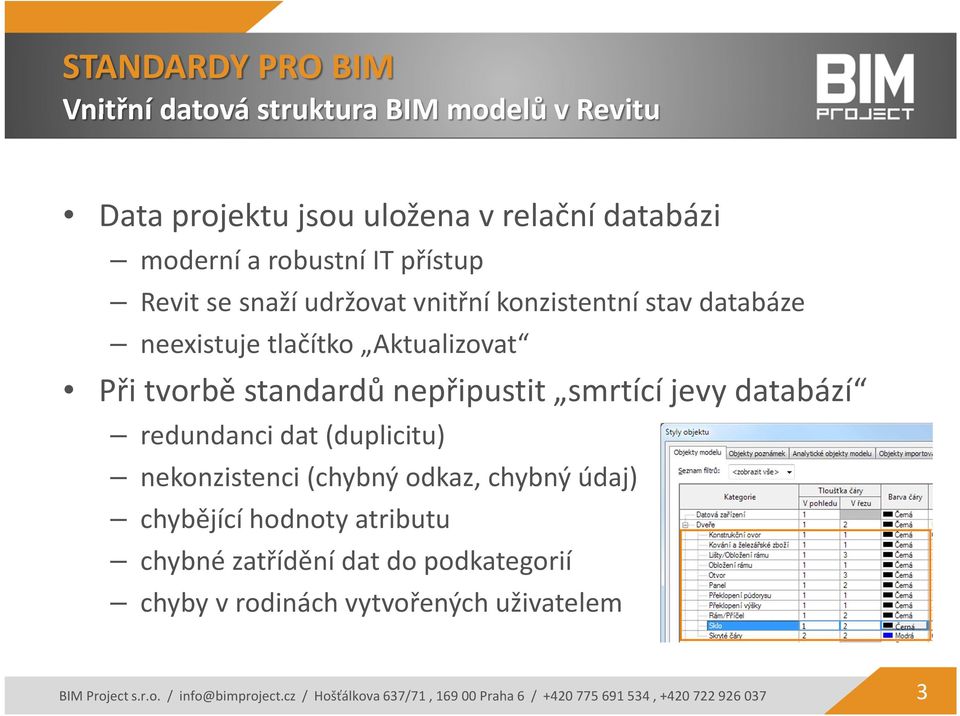

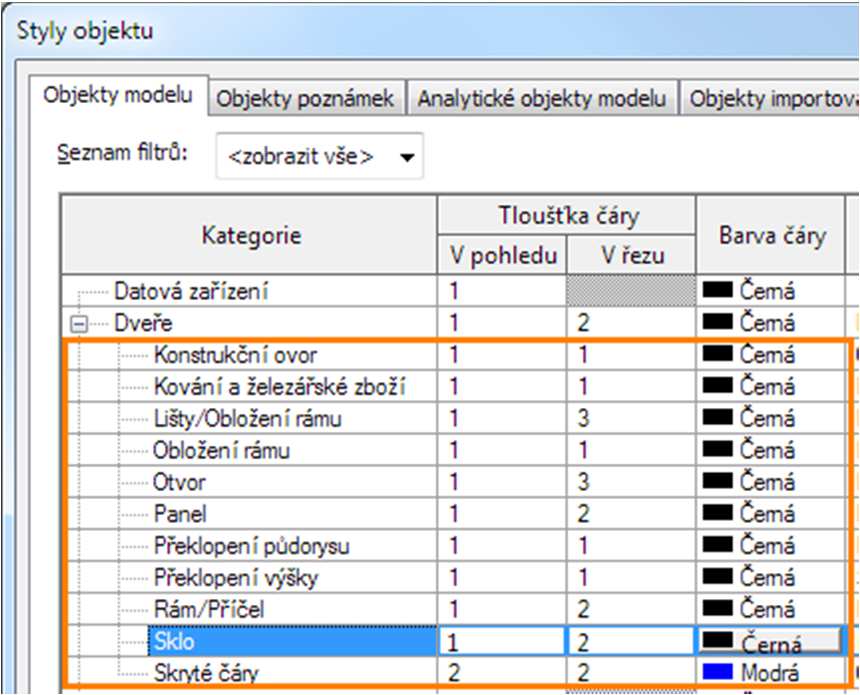

4 Vnitřní datová struktura BIM modelů v Revitu Data projektu jsou uložena v relační databázi moderní a robustní IT přístup Revit se snaží udržovat vnitřní konzistentní stav databáze neexistuje tlačítko Aktualizovat Při tvorbě standardů nepřipustit smrtící jevy databází redundanci dat (duplicitu) nekonzistenci (chybný odkaz, chybný údaj) chybějící hodnoty atributu chybné zatřídění dat do podkategorií chyby v rodinách vytvořených uživatelem BIM Project s.r.o. / info@bimproject.cz / Hošťálkova 637/71, Praha 6 / ,

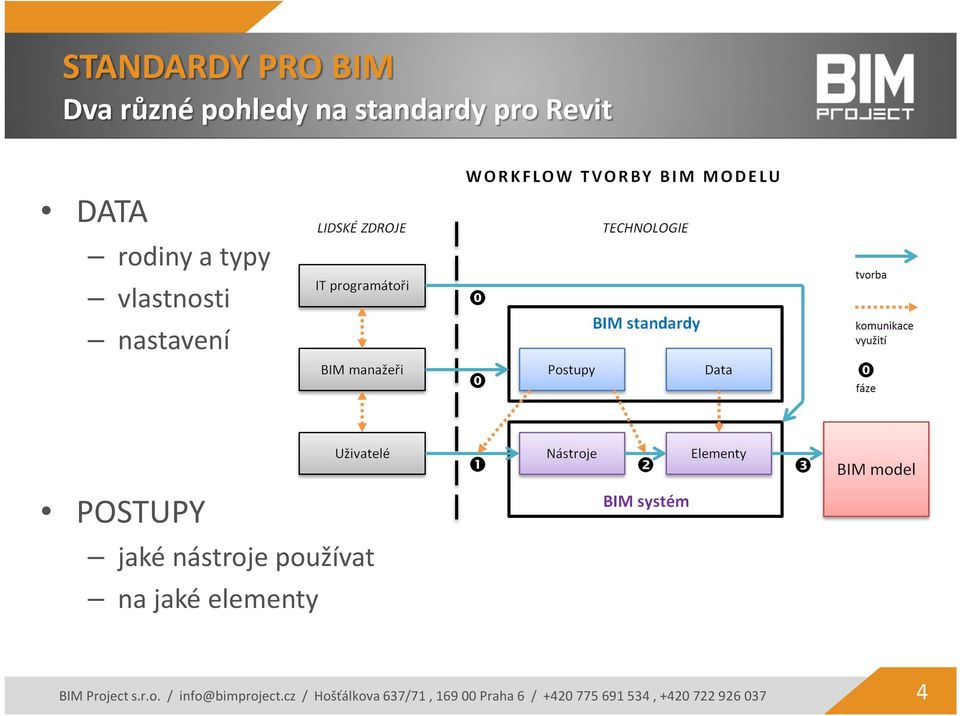

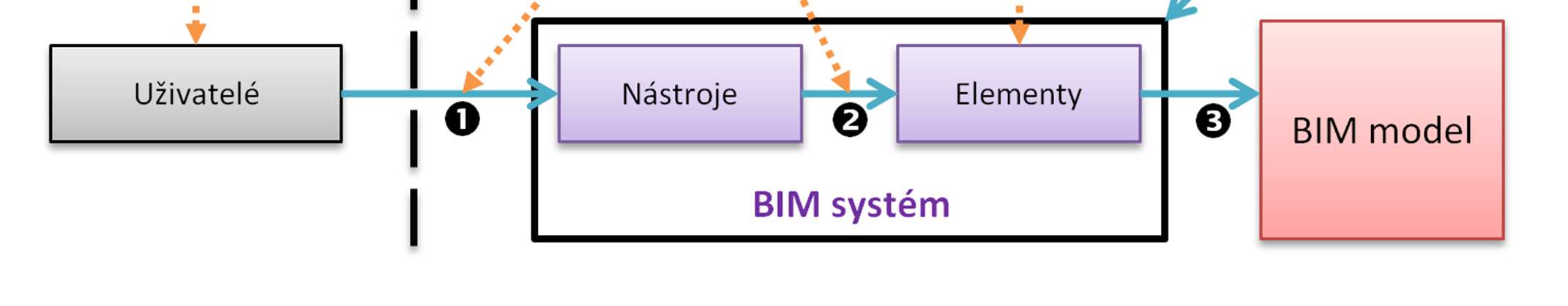

5 Dva různé pohledy na standardy pro Revit DATA rodiny a typy vlastnosti nastavení POSTUPY jaké nástroje používat na jaké elementy BIM Project s.r.o. / info@bimproject.cz / Hošťálkova 637/71, Praha 6 / ,

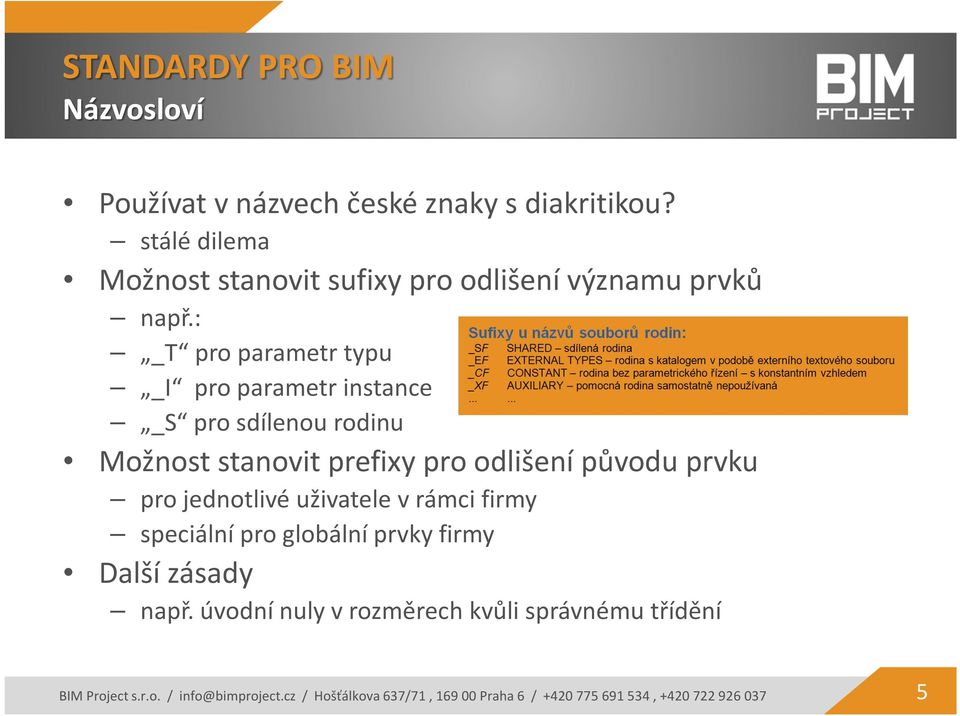

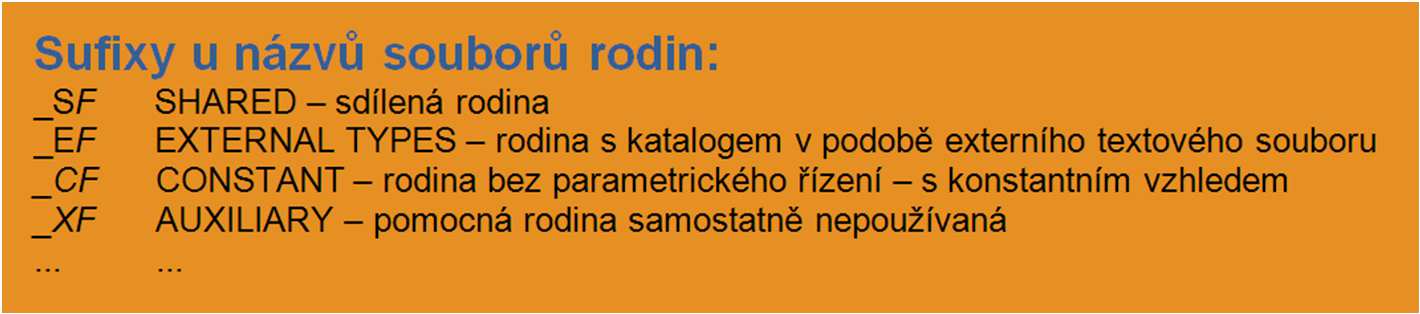

6 Názvosloví Používat v názvech české znaky s diakritikou? stálé dilema Možnost stanovit sufixy pro odlišení významu prvků např.: _T pro parametr typu _I pro parametr instance _S pro sdílenou rodinu Možnost stanovit prefixy pro odlišení původu prvku pro jednotlivé uživatele v rámci firmy speciální pro globální prvky firmy Další zásady např. úvodní nuly v rozměrech kvůli správnému třídění BIM Project s.r.o. / info@bimproject.cz / Hošťálkova 637/71, Praha 6 / ,

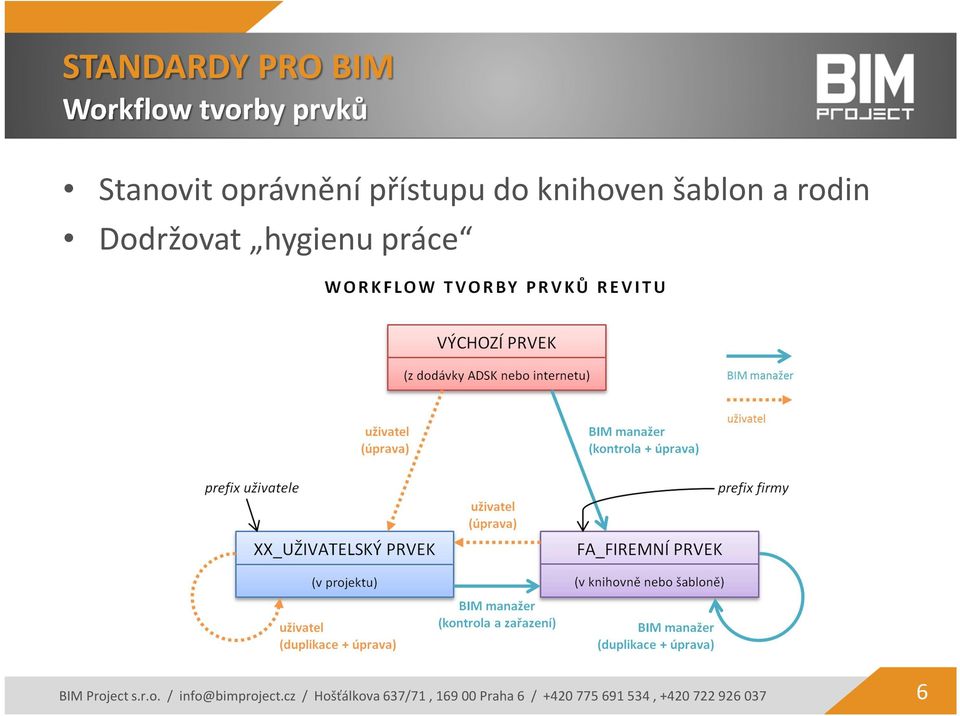

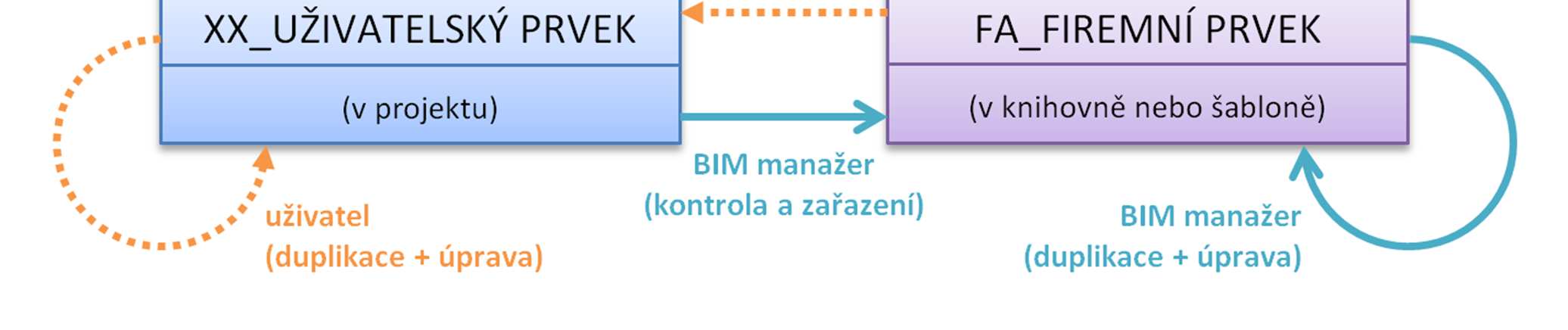

7 Workflow tvorby prvků Stanovit oprávnění přístupu do knihoven šablon a rodin Dodržovat hygienu práce BIM Project s.r.o. / info@bimproject.cz / Hošťálkova 637/71, Praha 6 / ,

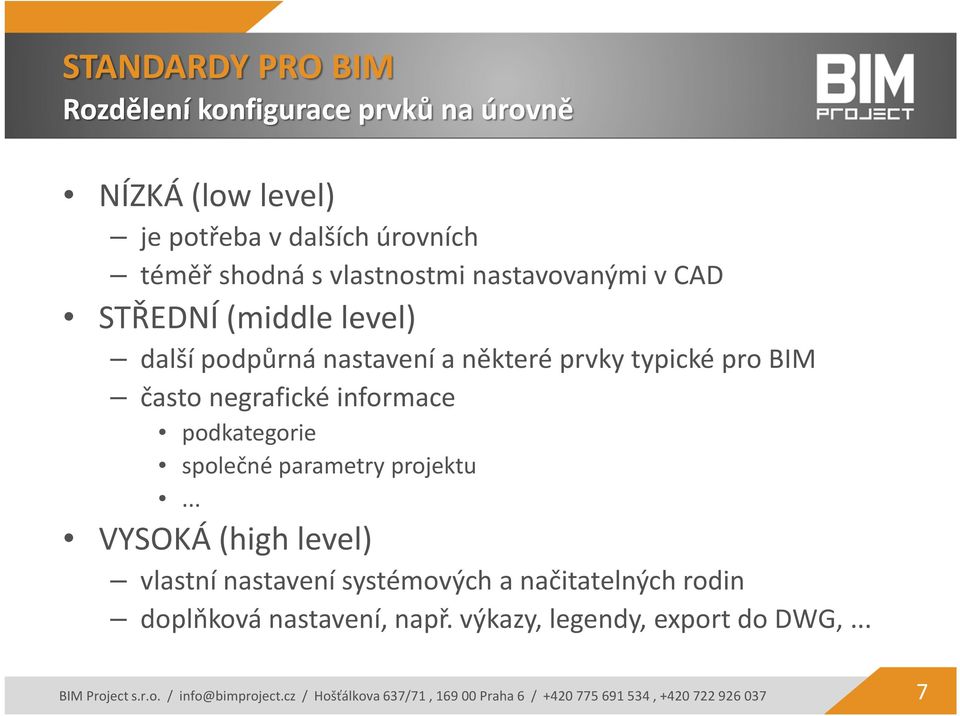

8 Rozdělení konfigurace prvků na úrovně NÍZKÁ (low level) je potřeba v dalších úrovních téměř shodná s vlastnostmi nastavovanými v CAD STŘEDNÍ (middle level) další podpůrná nastavení a některé prvky typické pro BIM často negrafické informace podkategorie společné parametry projektu... VYSOKÁ (high level) vlastní nastavení systémových a načitatelných rodin doplňková nastavení, např. výkazy, legendy, export do DWG,... BIM Project s.r.o. / info@bimproject.cz / Hošťálkova 637/71, Praha 6 / ,
9 Příklady konfigurací v úrovních a časové odhady Úroveň Low Middle High Konfigurační položka tloušťky čar vzory a styly čar vzory výplní (šrafy) - kreslení + modelové typy šipek typy textu typy kót... sdílené parametry + parametry projektu položky materiálu - vzhled, textury, fyzikální, tepelné + materiály barevná schémata místností styly objektů vč. definice podkategorií - model + poznámky organizace pohledů (různé typy vč. stupně PD)... načitatelné rodiny - symboly poznámek / popisek všech různých kategorií prvků načitatelné rodiny - dveře, okna, otvory/niky, sloupy, sanita,... syst. rodiny - stěny, střechy, podlahy, stropy, schodiště, zábradlí,... výkazy, legendy,... nastavení exportu do DWG... BIM Project s.r.o. / info@bimproject.cz / Hošťálkova 637/71, Praha 6 / ,

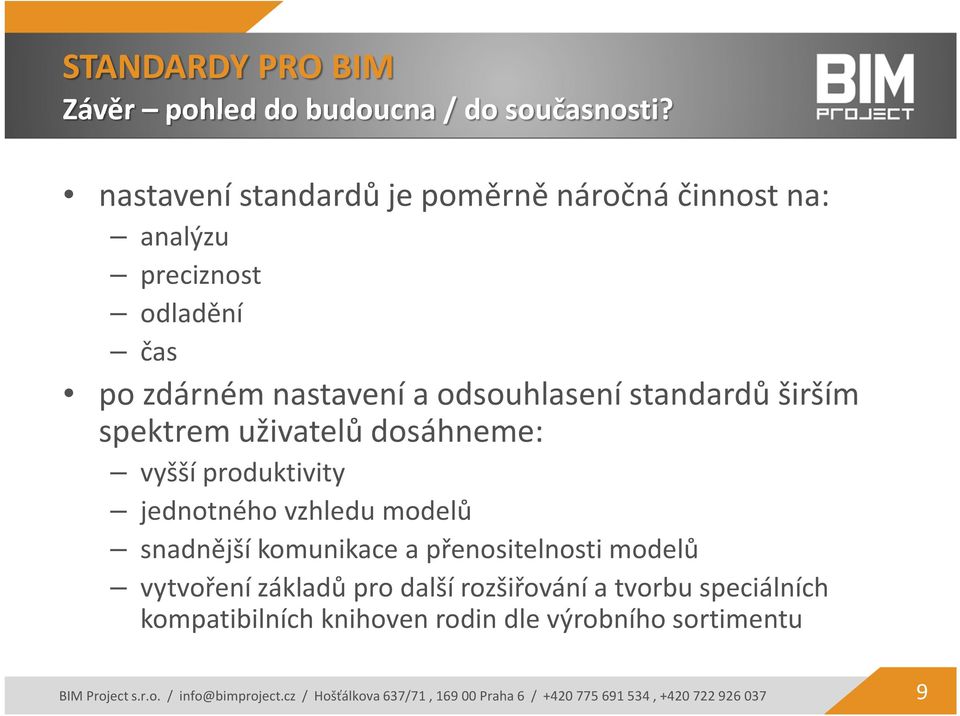

10 Závěr pohled do budoucna / do současnosti? nastavení standardů je poměrně náročná činnost na: analýzu preciznost odladění čas po zdárném nastavení a odsouhlasení standardů širším spektrem uživatelů dosáhneme: vyšší produktivity jednotného vzhledu modelů snadnější komunikace a přenositelnosti modelů vytvoření základů pro další rozšiřování a tvorbu speciálních kompatibilních knihoven rodin dle výrobního sortimentu BIM Project s.r.o. / info@bimproject.cz / Hošťálkova 637/71, Praha 6 / ,

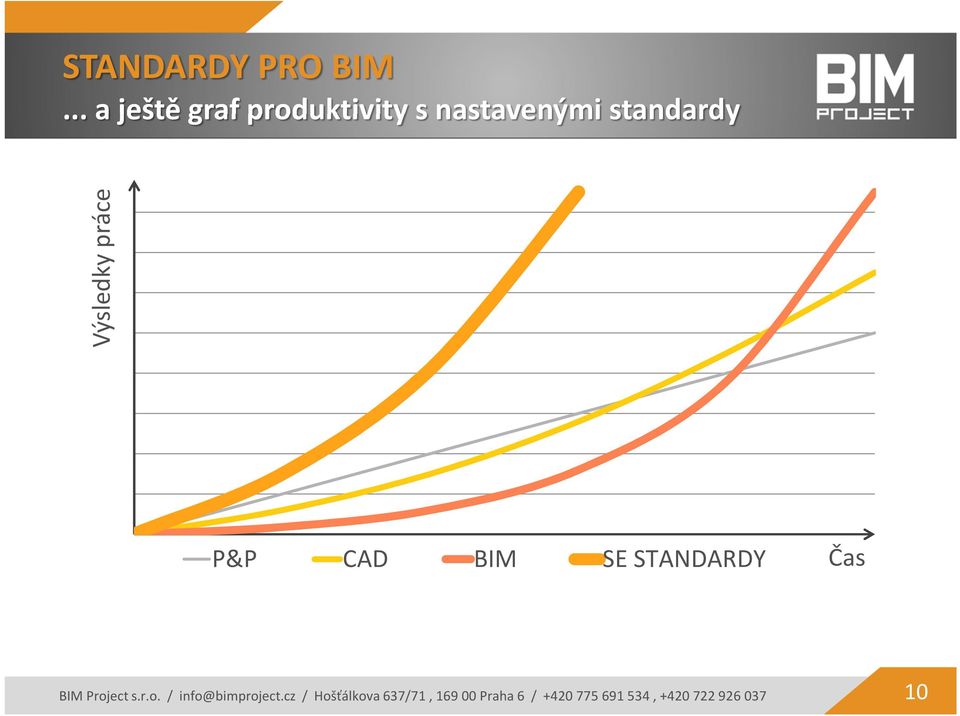

11 ... a ještě graf produktivity s nastavenými standardy Výsledky práce P&P CAD BIM SE STANDARDY Čas BIM Project s.r.o. / info@bimproject.cz / Hošťálkova 637/71, Praha 6 / ,
12 Děkuji za pozornost Jiří Koudelka Prostor pro dotazy / diskuzi BIM Project s.r.o. Hošťálkova 637/ Praha 6 info@bimproject.cz Divize Archicad Ing. arch. Petr Vokoun petr.vokoun@bimproject.cz Divize Revit Architecture Ing. arch. Jakub Zoula jakub.zoula@bimproject.cz
