1 - 1 - ing. Petr H A V L Í Č E K Na Bílkách 858 aut. ing. v oboru pozemní stavby Libušín a požární bezpečnost staveb IČ: tel havlicek.pbs@seznam.cz Požárně bezpečnostní řešení Technická zpráva Integrované operační středisko KŘ STŘK Na Baních 1304, Praha 5 Zbraslav (objekt 3.10) poz. parc. č. 2919/31, 2919/32, k.ú. Zbraslav Projekt pro stavební povolení Prosinec 2012 Vypracoval: ing.p.havlíček

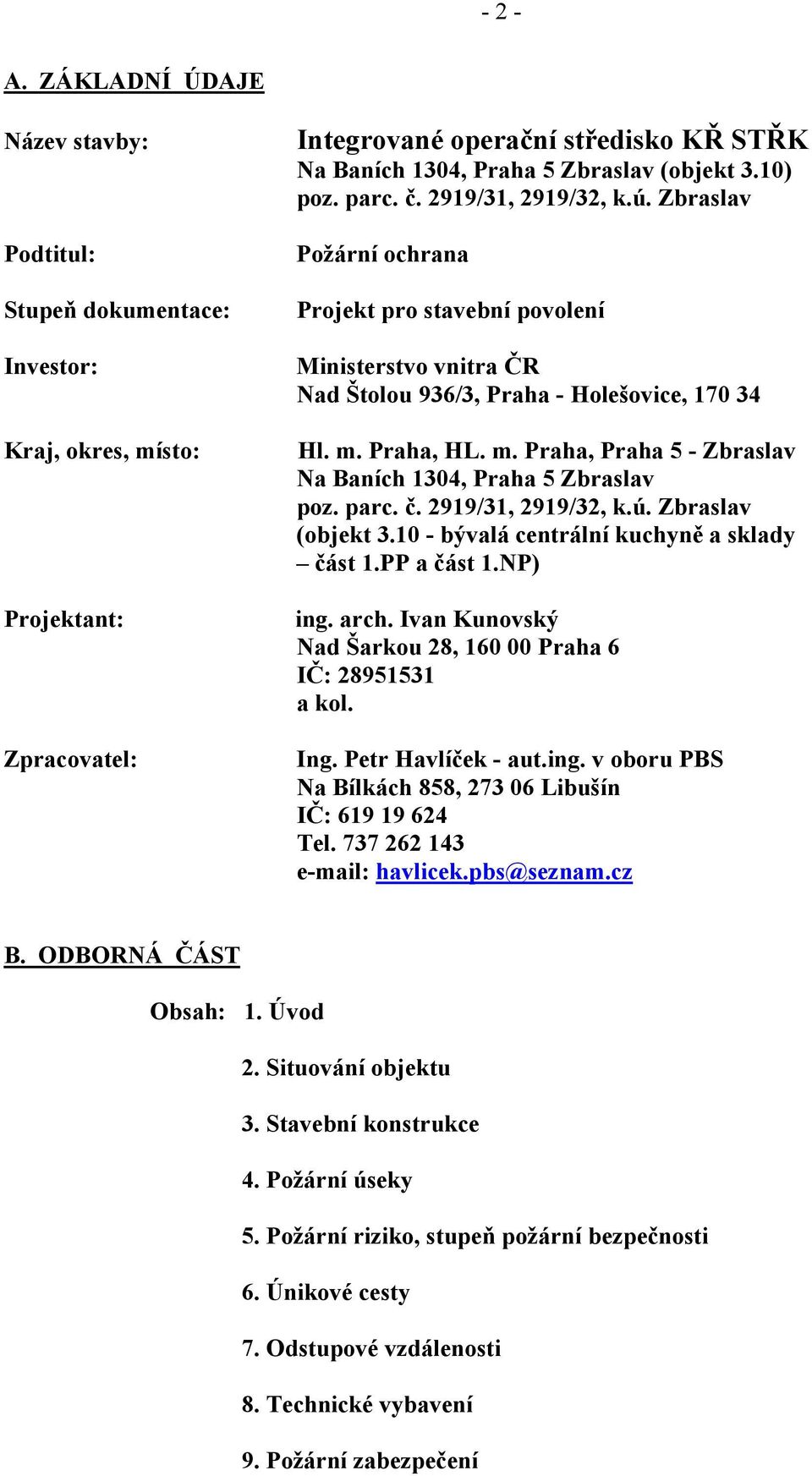

2 - 2 - A. ZÁKLADNÍ ÚDAJE Název stavby: Podtitul: Stupeň dokumentace: Investor: Kraj, okres, místo: Projektant: Zpracovatel: Integrované operační středisko KŘ STŘK Na Baních 1304, Praha 5 Zbraslav (objekt 3.10) poz. parc. č. 2919/31, 2919/32, k.ú. Zbraslav Požární ochrana Projekt pro stavební povolení Ministerstvo vnitra ČR Nad Štolou 936/3, Praha - Holešovice, Hl. m. Praha, HL. m. Praha, Praha 5 - Zbraslav Na Baních 1304, Praha 5 Zbraslav poz. parc. č. 2919/31, 2919/32, k.ú. Zbraslav (objekt bývalá centrální kuchyně a sklady část 1.PP a část 1.NP) ing. arch. Ivan Kunovský Nad Šarkou 28, Praha 6 IČ: a kol. Ing. Petr Havlíček - aut.ing. v oboru PBS Na Bílkách 858, Libušín IČ: Tel havlicek.pbs@seznam.cz B. ODBORNÁ ČÁST Obsah: 1. Úvod 2. Situování objektu 3. Stavební konstrukce 4. Požární úseky 5. Požární riziko, stupeň požární bezpečnosti 6. Únikové cesty 7. Odstupové vzdálenosti 8. Technické vybavení 9. Požární zabezpečení

3 Úvod Předložený projekt řeší stavební úpravy části objektu (část 1.PP a část 1.NP) č. 3.10, v areálu Krajského ředitelství Policie ČR v Praze 5 - Zbraslav, ulice Na Baních čp Objekt č (parc.č. 2919/31) byl využíván jako centrální kuchyně se zázemím - sklady, přípravny, šatny apod., v současnosti je bez využití resp. je částečně využíván jako sklady a dílny. Řešené prostory (část 1.PP a část 1.NP) budou upraveny pro potřeby zřízení "Integrovaného operačního střediska KŘ STŘK" se zázemím (převážně kancelářský provoz), tj. s tímto využitím: Suterén (1.PP) - chodba - 3x technologická místnost (RECK) - technické zázemí - strojovna VZT (odtahové zařízení), rozvodna, - SHZ + náhradní zdroj Přízemí (1.NP) - vstupní chodba - operační středisko - kanceláře, zasedací místnost - příruční sklady - sociální zařízení - šatny se zázemím Jednotlivá podlaží řešené části objektu jsou propojena těmito vertikálními komunikacemi: - 1x schodiště vnitřní - stávající (1.PP - 2.NP) - pro potřeby "Integrovaného operačního střediska KŘ STŘK" nevyužívané - 1x osobonákladní výtah - stávající (1.PP - 2.NP) - pro potřeby "Integrovaného operačního střediska KŘ STŘK" nevyužívaný - 1x schodiště vnější (vyrovnávací) - stávající (terén - 1.NP) Podkladem pro vypracování této technické zprávy požární ochrany byly: - rozpracovaný projekt pro stavební povolení a zadání stavby (část stavební + profese) - doplňující údaje projektanta - prohlídka na místě (umístění objektu ve vazbě na hranice pozemku a sousední objekty) - vyhl. 268/2009 Sb. - vyhl. 246/2001 Sb. - příslušné vyhlášky a normy (zejména ČSN , , a související - vyhl.č. 23/2008 Sb. O technických podmínkách požární ochrany staveb ) resp. vyhl. 268/2011Sb. - průběžné konzultace se zástupcem investora Ve smyslu ČSN se jedná o změnu stavby skupiny I (stávající sousední neřešené prostory). Ve smyslu ČSN čl. 3.3.b.4. se jedná o změnu stavby skupiny II. (řešené prostory "Integrovaného operačního střediska KŘ STŘK") - viz Posouzení. Jako výchozí stav pro posouzení je uvažováno původní využití - centrální kuchyně se zázemím.

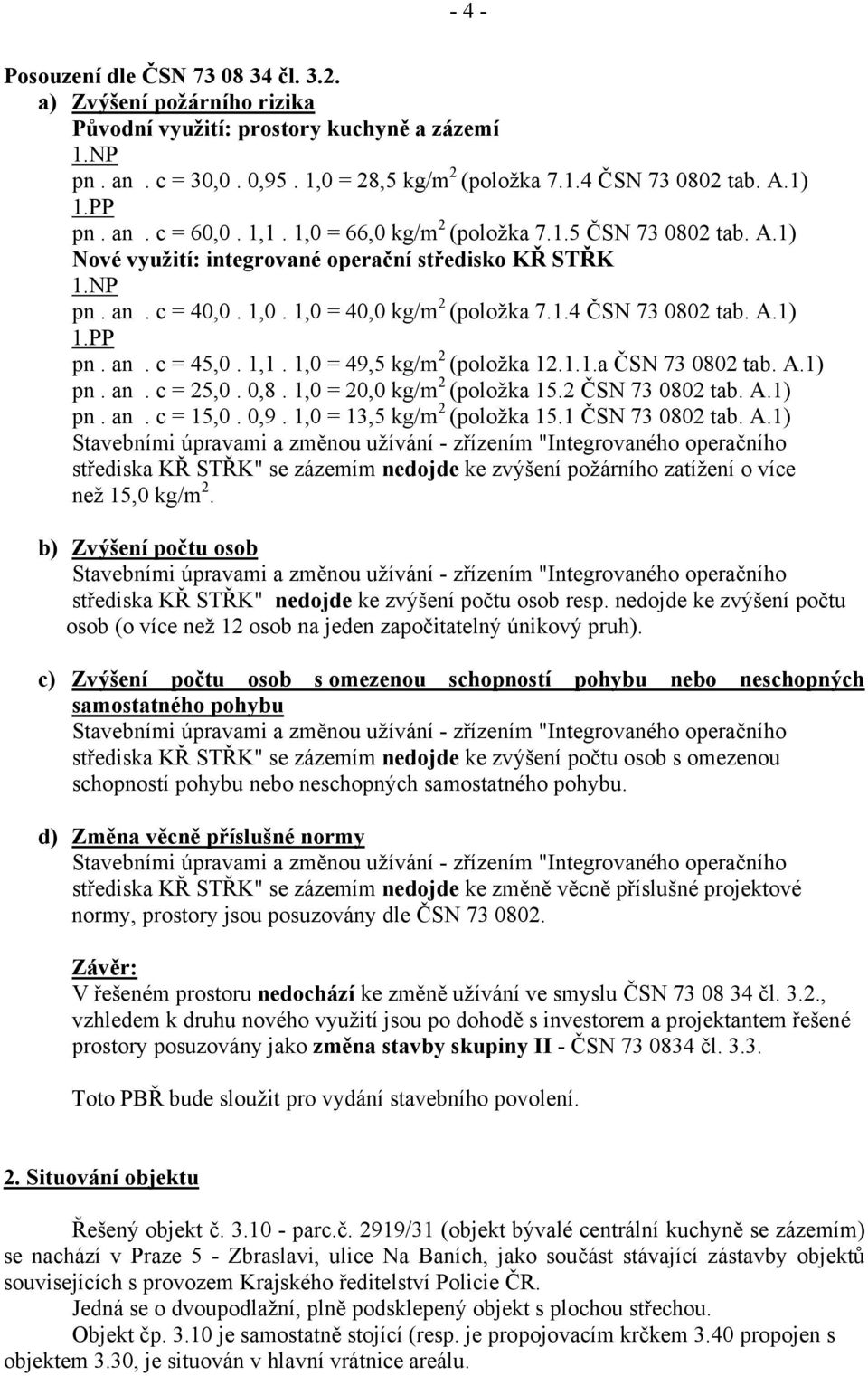

4 - 4 - Posouzení dle ČSN čl a) Zvýšení požárního rizika Původní využití: prostory kuchyně a zázemí 1.NP pn. an. c = 30,0. 0,95. 1,0 = 28,5 kg/m 2 (položka ČSN tab. A.1) 1.PP pn. an. c = 60,0. 1,1. 1,0 = 66,0 kg/m 2 (položka ČSN tab. A.1) Nové využití: integrované operační středisko KŘ STŘK 1.NP pn. an. c = 40,0. 1,0. 1,0 = 40,0 kg/m 2 (položka ČSN tab. A.1) 1.PP pn. an. c = 45,0. 1,1. 1,0 = 49,5 kg/m 2 (položka a ČSN tab. A.1) pn. an. c = 25,0. 0,8. 1,0 = 20,0 kg/m 2 (položka 15.2 ČSN tab. A.1) pn. an. c = 15,0. 0,9. 1,0 = 13,5 kg/m 2 (položka 15.1 ČSN tab. A.1) Stavebními úpravami a změnou užívání - zřízením "Integrovaného operačního střediska KŘ STŘK" se zázemím nedojde ke zvýšení požárního zatížení o více než 15,0 kg/m 2. b) Zvýšení počtu osob Stavebními úpravami a změnou užívání - zřízením "Integrovaného operačního střediska KŘ STŘK" nedojde ke zvýšení počtu osob resp. nedojde ke zvýšení počtu osob (o více než 12 osob na jeden započitatelný únikový pruh). c) Zvýšení počtu osob s omezenou schopností pohybu nebo neschopných samostatného pohybu Stavebními úpravami a změnou užívání - zřízením "Integrovaného operačního střediska KŘ STŘK" se zázemím nedojde ke zvýšení počtu osob s omezenou schopností pohybu nebo neschopných samostatného pohybu. d) Změna věcně příslušné normy Stavebními úpravami a změnou užívání - zřízením "Integrovaného operačního střediska KŘ STŘK" se zázemím nedojde ke změně věcně příslušné projektové normy, prostory jsou posuzovány dle ČSN Závěr: V řešeném prostoru nedochází ke změně užívání ve smyslu ČSN čl. 3.2., vzhledem k druhu nového využití jsou po dohodě s investorem a projektantem řešené prostory posuzovány jako změna stavby skupiny II - ČSN čl Toto PBŘ bude sloužit pro vydání stavebního povolení. 2. Situování objektu Řešený objekt č parc.č. 2919/31 (objekt bývalé centrální kuchyně se zázemím) se nachází v Praze 5 - Zbraslavi, ulice Na Baních, jako součást stávající zástavby objektů souvisejících s provozem Krajského ředitelství Policie ČR. Jedná se o dvoupodlažní, plně podsklepený objekt s plochou střechou. Objekt čp je samostatně stojící (resp. je propojovacím krčkem 3.40 propojen s objektem 3.30, je situován v hlavní vrátnice areálu.

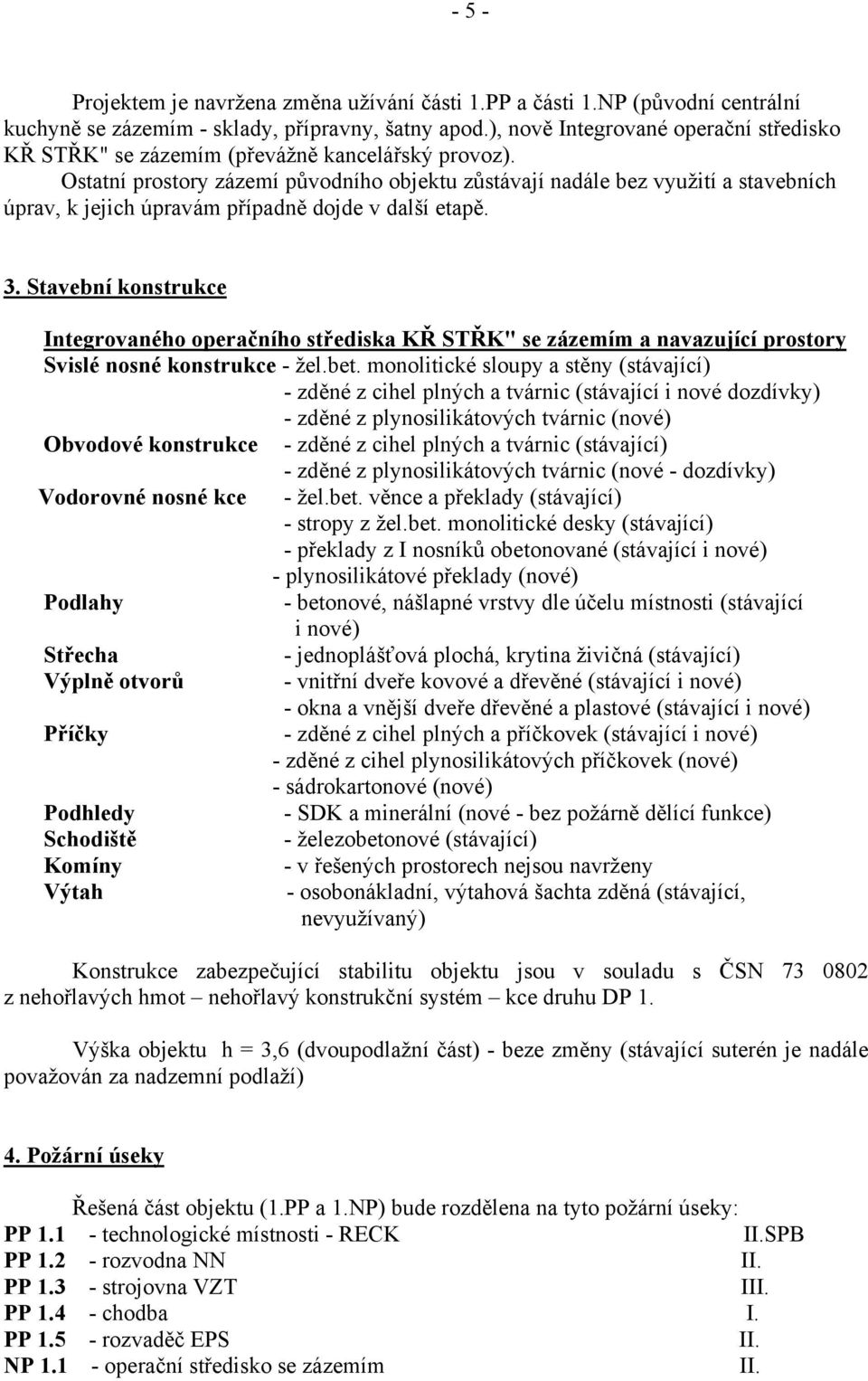

5 - 5 - Projektem je navržena změna užívání části 1.PP a části 1.NP (původní centrální kuchyně se zázemím - sklady, přípravny, šatny apod.), nově Integrované operační středisko KŘ STŘK" se zázemím (převážně kancelářský provoz). Ostatní prostory zázemí původního objektu zůstávají nadále bez využití a stavebních úprav, k jejich úpravám případně dojde v další etapě. 3. Stavební konstrukce Integrovaného operačního střediska KŘ STŘK" se zázemím a navazující prostory Svislé nosné konstrukce - žel.bet. monolitické sloupy a stěny (stávající) - zděné z cihel plných a tvárnic (stávající i nové dozdívky) - zděné z plynosilikátových tvárnic (nové) Obvodové konstrukce - zděné z cihel plných a tvárnic (stávající) - zděné z plynosilikátových tvárnic (nové - dozdívky) Vodorovné nosné kce - žel.bet. věnce a překlady (stávající) - stropy z žel.bet. monolitické desky (stávající) - překlady z I nosníků obetonované (stávající i nové) - plynosilikátové překlady (nové) Podlahy - betonové, nášlapné vrstvy dle účelu místnosti (stávající i nové) Střecha - jednoplášťová plochá, krytina živičná (stávající) Výplně otvorů - vnitřní dveře kovové a dřevěné (stávající i nové) - okna a vnější dveře dřevěné a plastové (stávající i nové) Příčky - zděné z cihel plných a příčkovek (stávající i nové) - zděné z cihel plynosilikátových příčkovek (nové) - sádrokartonové (nové) Podhledy - SDK a minerální (nové - bez požárně dělící funkce) Schodiště - železobetonové (stávající) Komíny Výtah - v řešených prostorech nejsou navrženy - osobonákladní, výtahová šachta zděná (stávající, nevyužívaný) Konstrukce zabezpečující stabilitu objektu jsou v souladu s ČSN z nehořlavých hmot nehořlavý konstrukční systém kce druhu DP 1. Výška objektu h = 3,6 (dvoupodlažní část) - beze změny (stávající suterén je nadále považován za nadzemní podlaží) 4. Požární úseky Řešená část objektu (1.PP a 1.NP) bude rozdělena na tyto požární úseky: PP technologické místnosti - RECK II.SPB PP rozvodna NN II. PP strojovna VZT III. PP chodba I. PP rozvaděč EPS II. NP operační středisko se zázemím II.

6 - 6 - Navržené požární úseky splňují svojí velikostí i charakterem požadavky ČSN , ČSN a vyhl.č.23/2008sb. resp. vyhl. 268/2011Sb. Max. velikost PÚ Max. velikost PÚ pro a= 1,0 a konstrukční systém DP1 je 40,0/62,5 tj. 2500,0m2 - vyhovuje (plocha největšího požárního úseku je 765 m2). Max. podlažnost PÚ z1 = s = = 4,5 5,0 vyhovuje (operační středisko) pv 40,0 5. Požární riziko a stupeň požární bezpečnosti PP technologické místnosti - RECK pn = 45,0 kg/m 2 an = 1,1 ps = 3 kg/m 2 as = 0,9 p = 48,0 kg/m 2 a = 1,1 b = 1,1 c = 1,0 výpočtové požární zatížení: pv = p. a. b. c = 48,0. 1,1. 1,1. 1,0 = 58,08 kg/m 2 Požární úsek je zařazen do II. SPB. PP rozvodna NN PP rozvaděč EPS p = pn = 25,0 kg/m 2 a = 0,8 b = 1,5 c = 1,0 výpočtové požární zatížení: pv = p. a. b. c = 25,0. 0,8. 1,5. 1,0 = 30,0 kg/m 2 Požární úsek je zařazen do II. SPB. PP strojovna VZT Dle ČSN , příloha G, tabulka G.1, pol. 5.a, je požární úsek zařazen do III.SPB. PP chodba Požární úsek bez požárního rizika posuzovaný v I. SPB. NP operační středisko se zázemím Dle ČSN příloha B, tab. B1 pol. 1 je velikost výpočtového požárního zatížení pv = 42,0 kg/m 2. Požární úsek je zařazen do II.SPB.

7 - 7 - PÚ - skříňové rozvaděče PP rozvaděč EPS Dle ČSN čl. č b je požární úsek zařazen do II. SPB Požadavky na ČSN pro rozvaděč: II.SPB a) požární stěny EI 30 DP1 b) požární uzávěry EI 15 Sm DP1 ad a) požární stěny - stěny skříňového rozvaděče budou s požární odolností deklarovanou výrobcem popř. bude skříňový rozvaděč obezděn např. plynosilikátovými příčkovkami tl. 50mm. ad b) požární uzávěry - dveře do skříňového rozvaděče budou s požární odolností min. EI 15 Sm DP1 Stávající prostory objektu - sklady, dílny a pod. (prostory s neřešeným členěním na požární úseky) Stavebními úpravami řešených prostorů nedochází ke změně v zařazení stávajících prostorů do SPB. Sousední prostory jsou rovněž posuzovány v II. SPB. Požadavky ČSN tab.12 s přihlédnutím k ČSN Posuzovány jsou stavební konstrukce ve vazbě na řešené prostory: I.SPB II. SPB 1.P.P. 1.N.P. 1.N.P. 1.P.P. a) pož.stěny nosné REI 30DP DP1 b) pož. stěny nenosné EI 30DP DP1 c) pož. stropy REI 30DP DP1 d) obvodové stěny REW 30DP DP1 e) nosné kce uvnitř PÚ R 30DP DP1 f) nosné kce střechy REI g) schodiště R DP3 15DP3 h) požární uzávěry EW(EI) 15DP1 15DP3 15DP3 30DP1 i) nosné kce vně PÚ R III.SPB 1.N.P. 1.P.P. a) pož.stěny nosné REI 45 60DP1 b) pož. stěny nenosné EI 45 60DP1 c) pož. stropy REI 45 60DP1 d) obvodové stěny REW 45 60DP1 e) nosné kce uvnitř PÚ R 45 60DP1 f) nosné kce střechy REI 30 - g) schodiště R 15DP3 15DP3 h) požární uzávěry EW(EI) 30DP3 30DP1 i) nosné kce vně PÚ R ad a) požární stěny nosné - nejsou navrženy ad b) požární stěny nenosné - zděné stěny z plných cihel a příčkovek tl. min.100 mm - vyhovuje (REI 90DP1) ad c) požární stropy - žel.bet monolitický strop tl. 200mm vyhovuje (REI 240DP1) ad d) obvodové stěny - zděné stěny z cihel plných tl. min. 450mm - vyhovuje (REW 240DP1) - zděné stěny z plynosilikátových tvárnic tl. min. 450mm - vyhovuje (REW 240DP1) ad e) nosná kce uvnitř PÚ - zděné stěny z cihel plných tl. min. 300mm vyhovuje (REI 240 DP1)

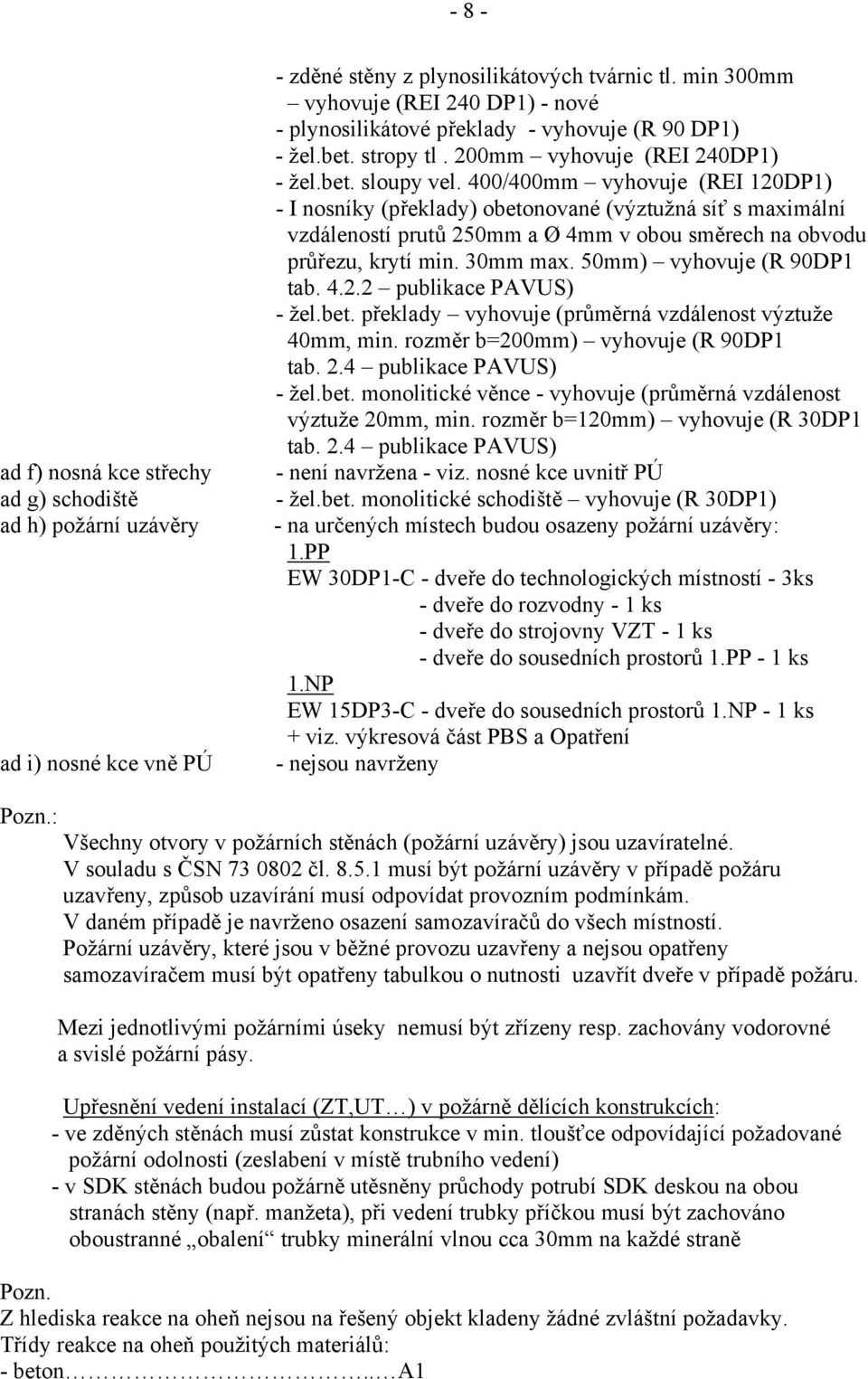

8 - 8 - ad f) nosná kce střechy ad g) schodiště ad h) požární uzávěry ad i) nosné kce vně PÚ - zděné stěny z plynosilikátových tvárnic tl. min 300mm vyhovuje (REI 240 DP1) - nové - plynosilikátové překlady - vyhovuje (R 90 DP1) - žel.bet. stropy tl. 200mm vyhovuje (REI 240DP1) - žel.bet. sloupy vel. 400/400mm vyhovuje (REI 120DP1) - I nosníky (překlady) obetonované (výztužná síť s maximální vzdáleností prutů 250mm a Ø 4mm v obou směrech na obvodu průřezu, krytí min. 30mm max. 50mm) vyhovuje (R 90DP1 tab publikace PAVUS) - žel.bet. překlady vyhovuje (průměrná vzdálenost výztuže 40mm, min. rozměr b=200mm) vyhovuje (R 90DP1 tab. 2.4 publikace PAVUS) - žel.bet. monolitické věnce - vyhovuje (průměrná vzdálenost výztuže 20mm, min. rozměr b=120mm) vyhovuje (R 30DP1 tab. 2.4 publikace PAVUS) - není navržena - viz. nosné kce uvnitř PÚ - žel.bet. monolitické schodiště vyhovuje (R 30DP1) - na určených místech budou osazeny požární uzávěry: 1.PP EW 30DP1-C - dveře do technologických místností - 3ks - dveře do rozvodny - 1 ks - dveře do strojovny VZT - 1 ks - dveře do sousedních prostorů 1.PP - 1 ks 1.NP EW 15DP3-C - dveře do sousedních prostorů 1.NP - 1 ks + viz. výkresová část PBS a Opatření - nejsou navrženy Pozn.: Všechny otvory v požárních stěnách (požární uzávěry) jsou uzavíratelné. V souladu s ČSN čl musí být požární uzávěry v případě požáru uzavřeny, způsob uzavírání musí odpovídat provozním podmínkám. V daném případě je navrženo osazení samozavíračů do všech místností. Požární uzávěry, které jsou v běžné provozu uzavřeny a nejsou opatřeny samozavíračem musí být opatřeny tabulkou o nutnosti uzavřít dveře v případě požáru. Mezi jednotlivými požárními úseky nemusí být zřízeny resp. zachovány vodorovné a svislé požární pásy. Upřesnění vedení instalací (ZT,UT ) v požárně dělících konstrukcích: - ve zděných stěnách musí zůstat konstrukce v min. tloušťce odpovídající požadované požární odolnosti (zeslabení v místě trubního vedení) - v SDK stěnách budou požárně utěsněny průchody potrubí SDK deskou na obou stranách stěny (např. manžeta), při vedení trubky příčkou musí být zachováno oboustranné obalení trubky minerální vlnou cca 30mm na každé straně Pozn. Z hlediska reakce na oheň nejsou na řešený objekt kladeny žádné zvláštní požadavky. Třídy reakce na oheň použitých materiálů: - beton.. A1

9 železobeton....a1 - ocelové nosníky...a1 - zdivo z tvárnic a tvarovek.a1 - minerální vlna...a1 - zdivo z cihel a tvárnic... A1 - polystyren (tepelná izolace).....e 6. Únikové cesty Provoz "Integrovaného operačního střediska KŘ STŘK" a zázemí Dle ČSN budou řešené prostory obsazeny těmito osobami: technologické místnosti ,3 = celkem 4 osob rozvodna, strojovna...bez stálého obsazení osobami operační středisko ,3 = celkem 26 osob šatny ,3 = celkem 52 osob kanceláře /5 = celkem 30 osob Celkem osob Z řešených prostorů "Integrovaného operačního střediska KŘ STŘK" a zázemí vedou tyto únikové cesty: Suterén - 1.PP - manipulačním prostorem, chodbou přes sousední prostory (2x) ke schodištím a do venkovního prostoru Přízemí - 1.NP - chodbou přes společné zádveří do venkovního prostoru (hlavní vstup) - chodbou přes kancelář do venkovního prostoru Šířky NÚC - (dveře v 1.NP) E 108 u = s = ,0 = 0,9 1,0 únikového pruhu tj. 0,55m vyhovuje K 120 (i při započtení 1 únikové cesty) Délky NÚC Max. délka NÚC pro a = 1,0 je 25,0m pro jednu NÚC, resp. 40,0m pro více NÚC, tyto délky nejsou v žádném místě provozu "Integrovaného operačního střediska KŘ STŘK" překročeny (1.NP). Max. délka NÚC pro a = 1,0 je 20,0m pro jednu NÚC, resp. 35,0m pro více NÚC, tyto délky nejsou v žádném místě provozu "Integrovaného operačního střediska KŘ STŘK" překročeny (1.PP). Pozn.: Rovněž stávající únikové cesty z neřešených navazujících prostorů jsou nadále považovány za vyhovující (nejsou stavebními úpravami a změnou užívání dotčeny). Únikové cesty budou vybaveny elektrickým a nouzovým osvětlením, v souvislosti s nouzovým osvětlením budou světla vybavena piktogramem s vyznačením směru úniku.

10 Nouzové osvětlení musí být v provozu min: NÚC 15 min Dveře na únikových cestách budou otevírány ve směru úniku (s výjimkou dveří z místnosti popř. ucelené skupiny místností a dveří do venkovního prostoru). 7. Odstupové vzdálenosti Stavebními úpravami a změnou užívání stávajícího objektu na provoz "Integrovaného operačního střediska KŘ STŘK" nedochází ke zvýšení šířky a výšky požárně otevřených ploch o více než 10%, ani nedochází ke zvýšení součinu p. c o více než 30 kg/m 2 (ČSN čl , 5.9.2), odstupové vzdálenosti jsou nadále považovány za vyhovující. Prostory technologických místností a technického zázemí v 1.PP nemají žádné požárně otevřené plochy. 8. Technické vybavení Elektro - 400/230V, běžné světelné a zásuvkové rozvody v řešeném provozu "Integrovaného operačního střediska KŘ STŘK"a zázemí (kompletně nové). nová rozvodna pro řešené prostory v 1.PP (samostatný požární úsek), podružné rozvaděče pro jednotlivé provozní jednotky a technologické celky. Rozvaděč EPS v rozvodně NN bude tvořit samostatný požární úsek. Rozvody elektro musí odpovídat podmínkám ČSN a vyhl.č.23/2008 Sb. Příloha 2 (nouzové osvětlení, EPS). U hlavního vstupu (též příjezd vozidel HZS) je v souladu s ČSN článek 4.5 zřízeno centrální vypínání CENTRAL STOP a TOTAL STOP. Vypínací prvky musí být umístěny na snadno přístupném místě. Kabelové trasy pro ovládání vypínacích prvků CENTRAL STOP (TOTAL STOP) musí splňovat požadavky na kabelové trasy s funkční integritou. Elektro rozvody musí odpovídat stanovenému druhu prostředí. Při kolaudaci bude předložena revizní zpráva elektro. Elektrické rozvody zajišťující funkci nebo ovládání zařízení sloužících k protipožárnímu zabezpečení stavebních objektů (nouzové osvětlení, EPS, SHZ a pod.) musí mít zajištěnou dodávku elektrické energie alespoň ze dvou na sobě nezávislých napájecích zdrojů, z nichž každý musí mít takový výkon, aby při přerušení dodávky z jednoho zdroje byly dodávky plně zajištěny po dobu předpokládané funkce zařízení ze zdroje druhého. Přepnutí na druhý napájecí zdroj musí být samočinné, nebo musí být zabezpečeno zásahem obsluhy stálé služby, v tomto případě musí být porucha na kterékoliv napájecí soustavě signalizována do požární ústředny nebo jiného místa se stálou službou. Trvalou dodávku elektrické energie z druhého zdroje lze zajistit např. samostatným generátorem, akumulačními bateriemi, UPS apod. (viz ČSN ). V daném případě je jako náhradní zdroj navrženo využití vnějšího dieselagregátu 400 kva, dále osazení vlastních náhradních zdrojů jednotlivých zařízení (RECK, nouzové osvětlení) a samostatného náhradního zdroje pro systém SHZ.

11 Náhradní zdroje (stejně jako ostatní zařízení zajištující požární bezpečnost objektu) jsou umístěny vždy přímo v požárním úseku, pro který slouží, nejsou proto požárně oddělovány. Výjimečně se může dodávka el. energie zajistit i připojením na distribuční síť smyčkou, nebo připojením na mřížovou síť, v těchto případech nesmí porucha na jedné větvi vyřadit dodávku el. energie (požárně oddělené rozvodné skříně, oddělené vedení apod.). Elektrická zařízení sloužící k protipožárnímu zabezpečení objektů se připojují samostatným vedením z přípojkové skříně nebo z hlavního rozvaděče, a to tak, aby zůstala funkční po celou požadovanou dobu i při odpojení ostatních el. zařízení (vedení prostorem bez požárního rizika, vedení v omítce s krytím alespoň 10 mm, vedení v samostatných drážkách, popř. šachtách, vedení vodičů či kabelů se sníženou hořlavostí kategorie B podle ČSN IEC apod.). Větrání - přirozené okny doplněné VZT zařízením. Strojovna VZT v 1.PP bude tvořit samostatný požární úsek. VZT potrubí nesmí propojovat jednotlivé požární úseky ( při průchodu požárně dělící konstrukcí nutno řešit např. požární klapkou popř. požárním oddělením VZT potrubí při průchodu sousedními požárními úseky). Požární klapky mohou být v provedení mechanické. VZT potrubí v "anglickém dvorku" bude požárně odděleno. Zásady pro rozvody VZT: 1) všechny rozvody VZT v řešených prostorech budou provedeny jako nechráněné 2) všechny rozvody VZT budou v nehořlavém provedení 3) požární klapky budou osazeny v místech požárně dělících konstrukcí na VZT rozvodech nad 0,04m2 4) vyústky na VZT potrubí musí být při průchodu požárně dělící konstrukcí vzdáleny min. do vzdálenosti L rovné druhé odmocnině plochy průřezu potrubí, nejméně však do vzdálenosti 500mm (ČSN čl ) 5) v případě více prostupů VZT požárně dělící konstrukcí, musí být zachována vzdálenost min. 0,5m mezi jednotlivými prostupy a plocha všech prostupů musí být max. 1/100 plochy požárně dělící konstrukce. Podmínky pro vyústění VZT potrubí dle ČSN čl.4.3: Výfuk - 1,5m od východů z únikových cest - 1,5m od otvorů přirozeného větrání CHÚC - 1,5m od nasávacích otvorů VZT - 3,0m od nasávacích otvorů pro větrání CHÚC Sání - 1,5m a svisle min. 3,0m od požárně otevřených ploch obvodových stěn - 1,0m nad rovinu střešního pláště, pokud je střešní plášť schopen šířit požár - otvory pro sání nesmí být umístěny nad střešním pláštěm, který je požárně otevřenou plochou Všechny výše uvedené podmínky pro vyústění VZT jsou splněny. Vytápění - ústřední teplovodní. Zdrojem tepla areálová kotelna (mimo řešené prostory). Plyn - není navržen

12 Prostupy všech instalačních rozvodů Prostupy instalací musí být utěsněny na EI dle prostupované konstrukce dle ČSN čl a ČSN čl Prostupy současné vyhovují ČSN čl Dle ČSN čl , čl ČSN , čl ČSN kabely El, potrubí VZT, vody, kanalizace při průchodu požární stěnou (stropem), budou požárně utěsněny hmotou třídy reakce na oheň nejvýše C s požární odolností jakou musí splňovat odolnost požárně dělící konstrukce max. EI 60, tzn. dobetonovány, dozděny a utěsněny tmelem až k povrchu potrubí, kabelu. Potrubí z nehořlavých hmot a potrubí (tř. reakce na oheň B až F) o průřezu menším než mm 2 trvale naplněná vodou. Potrubí kanalizace (tř. reakce na oheň B až F) o průřezu menším než mm 2 jsou bez dalších opatření. V místě prostupu hořlavého potrubí (kanalizace průřez přes mm 2, voda průřez přes mm 2, vzduch přes mm 2 ) požárně dělící konstrukcí stropu, stěny bude prostup hodnocen EI dle čl ČSN EN , např. instalována zpěňující manžeta. Kabelové a el. rozvody tvořené svazkem vodičů, pokud tyto rozvody prostupují jedním otvorem a mají izolace šířící požár a jejich celková hmotnost je větší ne 1kg/m b, budou hodnoceny EI dle ČSN a ČSN EN Požární zabezpečení Původní parametry zařízení umožňující protipožární zásah nejsou zhoršeny viz. ČSN čl. 4.i. Komunikace - příjezd požární techniky zabezpečen stávajícími uličními komunikacemi (ulice Na Baních) až bezprostředně k areálu a po vnitroareálové komunikaci (zpevněné ploše) až k řešenému objektu č "Integrovaného operačního střediska KŘ STŘK"a zázemí (beze změny). Přístupová komunikace vyhovuje ČSN čl Nástupní plochy nemusí být zřizovány (ČSN čl ). Vnější zásahové cesty nemusí být zřizovány (ČSN čl ) Vnitřní zásahové cesty pro nadzemní podlaží nemusí být zřizovány - vyhovuje ČSN čl Požární voda Vnitřní odběrné místo - dle ČSN čl. 4.4.b.1.nemusí být vnitřní odběrní místo (vnitřní hydrantový systém) zřizován (1.PP). - objekt "Integrovaného operačního střediska KŘ STŘK"a zázemí bude vybaven vnitřním požárním vodovodem. Hydrant bude osazen v prostoru vstupní chodby, tj. 1ks v 1.NP. Hydrant musí odpovídat ČSN Zásobování požární vodou, tj. tvarově stálá hadice a účinná obsluha jednou osobou. Přívodní potrubí k hydrantům musí být v nehořlavém provedení popř. chráněno konstrukcí s požární odolností min. 30 minut. Přetlak na vnitřním hydrantu v nejvyšším podlaží musí být min. 0,2MPa (ČSN čl. 6.8.)

13 V objektu bude osazen vnitřní požární hydranty o jmenovité světlosti hadice Js19mm (délka hadice 30m, Q=0,8l/s, p=min-0,2mpa) s účinným ovládáním jednou osobou a tvarově stálou hadicí (dle ČSN Zásobování požární vodou). Hydrant bude trvale zavodněn. Hydrantový systém bude osazen 1,1 1,3m nad podlahou (měřeno ke středu zařízení), musí k němu být zajištěn snadný přístup. Doklady ke kolaudaci je nutné předložit dle zákona 22/1997Sb. a navazujících pozdějších předpisů, montáž, provozuschopnost a funkčnost dle vyhl. 246/2001Sb. Umístění hydrantu viz výkresová část PBŘ. Vnější odběrní místa - dle ČSN tab. 2 pol. 2 je pro nevýrobní objekty (120 < S 1000) požadována dimenze vnějšího vodovodního potrubí DN 100 popř. obsah požární nádrže min. 22,0m3. V daném případě bude potřeba požární vody bude zajištěna stávajícími vnějšími hydranty v areálu ve vzdálenosti max. 150m od řešeného objektu č "Integrovaného operačního střediska KŘ STŘK"a zázemí. Umístění stávajícího vnějšího odběrního místa vyhovuje ČSN tab. 1 pol. 2 tj. max. 150m od řešeného objektu (skutečnost 2 ks hydrantů ve vzdálenosti cca 7,0 a 14,0m - beze změny). Stávající vnější odběrní místo nesmí ležet v požárně nebezpečném prostoru sousedních objektů. Elektrická požární signalizace - dle ČSN a ČSN čl nemusí být EPS zřizována. Na základě požadavku investora budou řešené prostory vybaveny elektrickou požární signalizací. Ústředna EPS není umístěna v řešených prostorech, využita je stávající. V PD je řešeno svedení signálu podružným tablem na řídící pult. Pro systém EPS musí být zpracována samostatná projektová dokumentace, která bude provedena dle 5 a 10 vyhlášky č. 246/2001 Sb., o požární prevenci, a bude předložena příslušnému HZS. Navrhované vazby na systém EPS: - samočinné hlásiče ve všech požárních úsecích (kromě požárních úseků resp. prostorů bez požárního rizika) - tlačítkové hlásiče na únikových cestách (chodby, schodiště), u vstupů do jednotlivých prostorů - vypnutí běžné VZT (rozvaděč MaR a silnoproudé napájení) - v případě kartového vstupního systému odblokování blokovaných vstupů - vyhlášení poplachu sirénami popř. domácím rozhlasem - odblokování "v běžném provozu trvale" otevřených dveří s požární odolností (mezi požárními úseky). Samočinné hasící zařízení Podmínky ČSN čl : - půdorysná plocha > 4000 m2 nesplněno - součin požárního zatížení pn a součinitele an > 60 kg/m 2 nesplněno

14 požární úsek umístěn v podzemním popř. vyšším nadzemním podlaží nesplněno Závěr: objekt "Integrovaného operačního střediska KŘ STŘK" nemusí být vybaven SHZ Na základě požadavku investora budou řešené prostory vybaveny SPHZ (stabilní plynové hasicí zařízení): Popis technického řešení Systém SHZ je složen z lahví pro 2 až 60kg hasicí látky v nichž je odpovídající zásoba hasiva, spouštěcích prvků, monitorovacích členů a ústředny SHZ, detektorů a signalizačních prvků. Chráněná místnost tvoří jeden samostatný chráněný úsek tzn., že v případě aktivace SHZ je vyprázdněn celý systém. Chráněný úsek má samostatnou ústřednu SHZ - ústředny pro jednotlivé chráněné úseky jsou umístěny v chodbě u vstupu. Po detekování požáru v hasebním úseku ústředna aktivuje optické a akustické výstražné zařízení a po době určené na bezpečné opuštění hašené místnosti aktivuje elektromagnetický ventil. Po aktivaci uniká plyn z láhví pružnou hadicí do rozvodného potrubí, které na druhém konci opouští tryskami. Celý proces od aktivace systému po jeho úplné vyprázdnění, nesmí trvat déle než 10s, což bude v další fázi projektu doloženo hydraulickým výpočtem. Detekce požáru Elektrická část systému SHZ zajišťuje pomocí optických kouřových hlásičů detekci emisí vznikajícího požáru. Detektory jsou v chráněném úseku (chráněné místnosti) rozmístěny a rozděleny do dvou skupin tak, aby bylo zajištěno vyloučení falešného poplachu. V případě detekce vznikajícího požáru jen jedním detektorem je systémem SHZ vyhlášen tzv. "Před poplach". Pokud je aktivován požárem i druhý detektor (ve druhé skupině) je systém SHZ uveden do stavu "Poplach. Ústředna Použitá ústředna - je požární ústředna s vestavěnými řídícími obvody pro použití s hasícími systémy. Funkčnost systému při výpadku napájení zajišťují dvě baterie 12V/12Ah. Ústředna je doplněna krabicí rozhraní mezi SHZ a EPS, pro možnost připojení základních stavů SHZ do objektové ústředny EPS. Tlaková lahev Tlaková lahev je ocelová nádoba. Je naplněna kapalným hasivem HFC 227 EA (FM 200) a dotlakována dusíkem na tlak 42 bar bar. V projektu jsou použity lahve s objemem 2 až 60 l. Hasivo Novec-1230 HFC 227 EA (FM 200) je bezbarvá kapalina bez zápachu, obsahuje uhlík, fluor a kyslík a skladuje se v kapalném skupenství. Vzhledem k vznikajícím hasicím vlastnostem a krátké době zaplavení je oheň uhašen během velmi krátké doby. Při pokojové teplotě je tekutý. HFC 227 EA (FM 200) je nekorozívní, elektricky nevodivé hasivo, nezpůsobuje škody a nezanechává zbytky na citlivém zařízení. Množství hasiva Vychází z rozměrů chráněného prostoru. Veškeré hasivo NOVEC-1230 bude dodáno do ohrožených prostor nejpozději do 10 sec. Rezerva zásoby hasiva je 10%, avšak nejméně 2,0 kg na jednu tlakovou láhev. Samočinné odvětrávací zařízení Podmínky ČSN čl : - požární úsek umístěn v podzemním popř. vyšším nadzemním podlaží (do 45m) a kde je více než 150 osob - nesplněno
