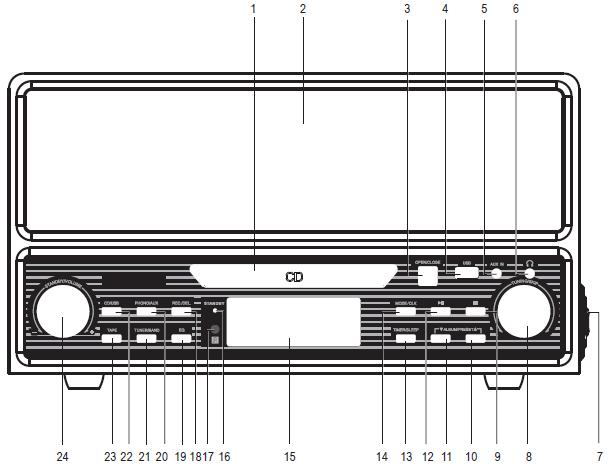

1 Účel použití Tento výrobek je určen k přehrávání gramofonových desek, audio kazet, CD, MP3 souborů a AM/FM rádia. Je určen jen pro domácí použití a neměl by se používat ke komerčním účelům. Lze ho použít také k nahrávání a přehrávání audio souborů na USB nosičích a z externích audio zdrojů. Je vybaven budíkem s funkcí odkladu buzení. Díky vestavěnému reproduktoru nepotřebujete k přehrávání externí zesilovač. Pokud však chcete zesilovač používat, můžete ho připojit do zdířek linkového výstupu na gramofonu. Gramofon je napájen přiloženým napájecím adaptérem. Retro USB gramofon RT-1923 Vlastnosti a funkce Multifunkční retro zařízení pro přehrávání gramofonových desek, audio kazet, CD, MP3 souborů a AM/FM rádia. Dřevěná skříň s vestavěným reproduktorem. USB port pro připojení USB paměťových zařízení. Popis a ovládací prvky Obj. č.: a) Přední strana Vážení zákazníci, děkujeme Vám za Vaši důvěru a za nákup retro USB gramofonu Renkforce RT Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení výrobku do provozu a k jeho obsluze. Jestliže výrobek předáte jiným osobám, dbejte na to, abyste jim odevzdali i tento návod. Ponechejte si tento návod, abyste si jej mohli znovu kdykoliv přečíst! Rozsah dodávky Retro gramofon Adaptér pro přehrávání singlů Napájecí adaptér Dálkové ovládání včetně baterie Návod k obsluze 1. CD přehrávač 13. Tlačítko TIMER/SLEEP 2. Panel reproduktorů 14. Tlačítko MODE/CLK 3. Tlačítko OPEN/CLOSE 15. LC Displej 4. USB port 16. LED kontrolka STANDBY 5. Zdířka AUX IN 17. Infračervený senzor 6. Zdířka připojení sluchátek 18. Tlačítko REC./DEL. 7. Přehrávač audiokazet s tlačítkem EJECT 19. Tlačítko EQ 8. Ovládací kolečko ladění TUNING/SKIP 20. Tlačítko PHONO/AUX 9. Tlačítko 21. Tlačítko TUNER/BAND 10. Tlačítko ALBUM/PRESET 22. Tlačítko CD/USB 11. Tlačítko ALBUM/PRESET 23. Tlačítko TAPE 12. Tlačítko 24. Ovládací kolečko STANDBY/VOLUME

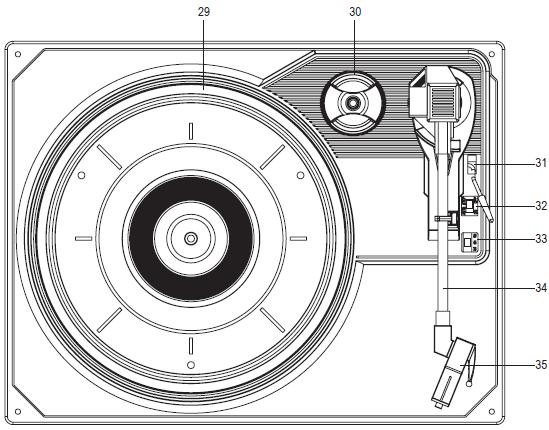

2 b) Zadní strana 25. FM anténa 26. Zdířka napájení DC 12 V IN 27. Zdířka LINE OUT R 28. Zdířka LINE OUT L c) Gramofon Umístění a připojení gramofonu a) Umístění Dejte pozor, aby byl gramofon v blízkosti síťové zásuvky. Při výběru místa pro gramofon dávejte pozor, aby nebyl vystaven přímému slunečnímu světlu, otřesům, prachu, vysoké nebo nízké teplotě a vlhku. V blízkosti výrobku nepoužívejte silné transformátory nebo motory. Položte gramofon na pevný a vodorovný povrch. Aby se zabránilo akustické zpětné vazbě, udržujte gramofon v patřičné vzdálenosti od reproduktorů. Nepokládejte gramofon na podlahu, ale umístěte ho na vyvýšené místo. b) Připojení externích zařízení k cinchové zdířce LINE OUT Chcete-li připojit externí zesilovač nebo reproduktory, postupujte podle níže uvedených pokynů: Před připojením gramofonu k zesilovači dávejte pozor, aby byl napájecí adaptér odpojen od síťové zásuvky. Vypněte zesilovač a ubezpečte se, že je odpojen od proudu (odpojte jeho napájecí adaptér od síťové zásuvky). K připojení zesilovače do zdířek na gramofonu používejte jen stíněné cinchové kabely. Jiné typy kabelů by mohly způsobovat rušení. Ke gramofonu připojujte jen přístroje se vstupy RCA, protože jinak se může gramofon poškodit akustickým zkreslením. Dejte pozor, abyste kabely připojili do správných zdířek (levý audio kabel připojte do levé zdířky a pravý audio kabel do pravé zdířky). Připojte pravý vstup zesilovače do zdířky LINE OUT R (27). Připojte levý vstup zesilovače do zdířky LINE OUT L (28). c) Připojení externích audio zařízení Propojte zdířku AUX IN (5) se zdířkou LINE-OUT, resp. se zdířkou sluchátek na externím audio zařízení. V případě potřeby použijte vhodný adaptér. d) Připojení sluchátek Připojte 3,5 mm konektor sluchátek do zdířky sluchátek na gramofonu (6). Pokud jsou připojena sluchátka, vestavěný reproduktor se automaticky vypne. e) Připojení k elektrické síti 29. Talíř 33. Přepínač rychlosti ( 33, 45 nebo 78 ) 30. Adaptér singlů 34. Raménko přenosky 31. Zvedáček raménka přenosky 35. Přenoska 32. Přepínač AUTO STOP ( ON nebo OFF ) Ubezpečte se, že jmenovité napětí, které je uvedeno na napájecím adaptéru, je shodné s napětím ve vaší elektrické síti. Nesprávným napětím se může gramofon vážně poškodit. Při práci s napájecími adaptéry a se síťovým připojením zachovávejte opatrnost. Síťové napětí může způsobit smrtelný úraz zásahem elektrického proudu. Síťová zásuvka, do které se napájecí adaptér zapojí, musí být v blízkosti přístroje a musí být snadno dostupná, aby bylo možné v případě potřeby napájecí adaptér rychle odpojit od proudu. Gramofon a všechna připojená zařízení musí být během zapojování napájecího adaptéru vypnuta. Dejte pozor, abyste všechna elektrická připojení, připojovací a prodlužovací kabely připojili správně podle pokynů v návodu k obsluze. Když používáte prodlužovací kabel, dejte pozor, abyste nepřekročili max. povolenou zátěž. Zapojte nízkonapěťový konektor napájecího adaptéru do zdířky napájení na gramofonu (26). Napájecí adaptér zapojte do zásuvky elektrického proudu. Gramofon automaticky přejde do pohotovostního režimu a je připraven k použití.

3 f) Anténa rádia Rozviňte FM anténu (25), aby se zajistil optimální příjem FM. g) Připojení paměťového USB média USB zařízení vložte do USB portu (4). Gramofon můžete použít i k přehrávání MP3 souborů na paměťovém zařízení. Obsluha gramofonu Gramofon začněte používat, až když jste se dobře dokonale seznámili s jeho funkcemi a s tímto návodem k obsluze. Zkontrolujte, zda jsou všechny kabely připojeny správně. a) Základní funkce Pro zapnutí a vypnutí gramofonu stiskněte ovládací kolečko STANDBY/VOLUME (24). Otáčením ovládacího kolečka STANDBY/VOLUME (24) nastavujete hlasitost. Pokud se gramofon zapne, rozsvítí se LED kontrolka STANDBY (16). Dotykem tlačítka CD/USB (22), PHONO/AUX (20), TUNER/BAND (21) nebo TAPE (23) vyberte zdroj přehrávání. Pro přepnutí režimu CD a USB stiskněte tlačítko CD/USB (22). Pro přepnutí gramofonu a externího vstupu AUX IN (5) stiskněte tlačítko PHONO/AUX (20). Pro přepnutí režimu rádia AM a FM stiskněte tlačítko TUNER/BAND (21). Pro změnu nastavení ekvalizéru stiskněte tlačítko EQ (19). Ekvalizér změní charakter zvuku ze zdroje přehrávání (např. CD nebo paměťové zařízení USB). Můžete zvolit jedno z 5 nastavení (FLAT > ROCL > POP > JAZZ > CLASSIC). Pro nahrávání a vymazání hudebních souborů stiskněte tlačítko REC./DEL. (18). b) Nastavení času Je-li gramofon v pohotovostním režimu (musí svítit LED kontrolka STANDBY (16), stiskněte a asi 4 až 5 sekund podržte tlačítko MODE/CLK (14), dokud na LC displeji (15) nezačne blikat 12 HOUR, nebo 24 HOUR. Otáčením kolečka TUNING/SKIP (8) zvolte požadovaná časový formát (12 hodin, nebo 24 hodin). Pro potvrzení výběru stiskněte tlačítko MODE/CLK (14). Otáčením kolečka TUNING/SKIP (8) nastavte hodinu. Pro potvrzení nastavení stiskněte tlačítko MODE/CLK (14). Otáčením kolečka TUNING/SKIP (8) nastavte minuty. Pro potvrzení nastavení stiskněte tlačítko MODE/CLK (14). c) Nastavení buzení Nastavte čas, kdy se má gramofon zapnout, a vyberte zdroj zvuku, který se po zapnutí aktivuje. Můžete zvolit TUNER (rádio), CD nebo USB (paměťové zařízení USB). Nastavení buzení provedete v následujícím pořadí: Čas zapnutí > čas vypnutí > zdroj přehrávání > hlasitost buzení Pokud je gramofon v pohotovostním režimu (musí svítit LED kontrolka STANDBY (16), stiskněte a podržte tlačítko TIMER/SLEEP (13), dokud na LC displeji (15) nezačne blikat ON TIME. Zobrazí se symbol hodin a začne blikat hodina buzení. Otáčením kolečka TUNING/SKIP (8) nastavte hodinu. Pro potvrzení nastavení stiskněte tlačítko TIMER/SLEEP (13) a na displeji začne blikat hodnota nastavení minut. Otáčením kolečka TUNING/SKIP (8) nastavte minuty. Pro potvrzení nastavení stiskněte tlačítko TIMER/SLEEP (13) a na displeji (15) se zobrazí TIME OFF. Nyní můžete nastavit čas vypnutí. Na LC displeji (15) začne blikat hodina vypnutí. Otáčením kolečka TUNING/SKIP (8) nastavte hodinu. Pro potvrzení nastavení stiskněte tlačítko TIMER/SLEEP (13) a na displeji (15) začne blikat hodnota nastavení minut času vypnutí. Otáčením kolečka TUNING/SKIP (8) nastavte minuty. Pro potvrzení nastavení stiskněte tlačítko TIMER/SLEEP (13) a na displeji (15) bude blikat zdroj přehrávání. Otáčením kolečka TUNING/SKIP (8) vyberte zdroj přehrávání. Zobrazí se TUNER, CD nebo USB. Pro potvrzení výběru stiskněte tlačítko TIMER/SLEEP (13). Na displeji (15) začne blikat hlasitost. Otáčením kolečka TUNING/SKIP (8) nastavte hlasitost a pro potvrzení nastavení stiskněte tlačítko TIMER/SLEEP (13). Pokud nastavení buzení dokončíte, zobrazí se postupně všechny naprogramované položky. Nezapomeňte odpojit sluchátka, protože jinak se nastavené buzení nebude přehrávat přes vestavěný reproduktor. d) Zapnutí a vypnutí buzení Pokud je povoleno buzení, zobrazuje se na displeji (15) symbol hodin. Pro vypnutí nebo zapnutí buzení stiskněte tlačítko TIMER/SLEEP (13). Když buzení aktivujete, zobrazí se postupně všechny naprogramované položky (včetně zdroje přehrávání a nastavené hlasitosti). e) Odklad buzení Buzení můžete na 10 minut přerušit, když stisknete tlačítko OP/CL/SNOOZE na dálkovém ovládání. Na LCD displeji (15) se objeví SNOOZE. Buzení se ozve znovu asi po 9 10 minutách. Tímto způsobem můžete buzení odkládat opakovaně v průběhu 1 hodiny. f) Funkce časovače Stiskněte tlačítko STANDBY/VOLUME (24), aby se gramofon zapnul. Gramofon můžete obsluhovat obvyklým způsobem. Chcete-li, aby se gramofon automaticky vypnul v přednastaveném čase, stiskněte a podržte tlačítko TIMER/SLEEP (13), dokud se neukáže požadovaný čas do vypnutí. Čas si můžete zvolit v 10 minutovém intervalu v rozsahu od 10 do 90 minut. Jakmile uplyne přednastavený čas, gramofon se automaticky přepne do pohotovostního režimu. Displej se vrátí k normálnímu zobrazení a ukáže se SLEEP. Pokud chcete časovač vypnutí vypnout ještě před uplynutím nastaveného času, stiskněte a podržte tlačítko TIMER/SLEEP (13), dokud se SLEEP z displeje neztratí (nastavte časovač na 0 minut). g) Obsluha rádia Ladění stanic Stiskněte tlačítko TUNER/BAND (21), aby se aktivoval režim rádia. Stiskněte znovu tlačítko TUNER/BAND (21) a vyberte požadovanou frekvenci (AM nebo FM). Otočte kolečko TUNING/SKIP (21) doleva, nebo doprava a 1 2 sekundy ho nechte v klidu, aby se naladila nejbližší stanice s dobrým příjmem. Stiskněte tlačítko TUNER/BAND (21), aby se vyhledávání stanic zrušilo. Pro změnu kmitočtu v malých krocích 0,05 MHz (FM) nebo 0,09 khz (AM) otáčejte pomalu kolečkem TUNING/SKIP (8). Manuální ukládání stanic Pro uložení stanice do paměti stiskněte tlačítko MODE/CLK (14). Začne blikat číslo stanice a na displeji se zobrazí MEM. Stisknutím tlačítka ALBUM/PRESET (10), nebo tlačítka ALBUM/PRESET (11) vyberte číslo stanice a poté, když číslo bliká, stiskněte pro potvrzení výběru tlačítko MODE/CLK (14). Po několika sekundách se MEM z displeje ztratí. Opakujte stejný postup pro uložení další stanice. Pro uložení každé další stanice opakujte výše uvedený postup. Dávejte pozor, abyste pro každou stanici vybrali jiné číslo. Celkem můžete uložit až 30 FM stanic a 20 AM stanic. Pro uložení můžete zvolit libovolné dostupné číslo, tj. stanice nemusíte ukládat v numerickém pořadí. Počet stanic, které můžete přijímat, závisí na geografických podmínkách a na podmínkách prostředí.

4 Automatické ukládání stanic Stiskněte tlačítko (12). Rádio vyhledá všechny stanice s dobrým příjmem a automaticky je uloží do paměti. Pro zrušení ladění stanic stiskněte tlačítko CD/USB, PHONO/AUX, TAPE nebo TUNER/BAND. Ladění se musí provést zvlášť v pásmu FM a AM. Výběr uložené stanice Pro výběr požadované stanice stiskněte tlačítko ALBUM/PRESET (10), nebo tlačítka ALBUM/PRESET (11). h) Příjem stero/mono Pro přepnutí mono a stereo příjmu stiskněte tlačítko FM ST./ID3 na dálkovém ovládání. Na displeji se objeví ST nebo MONO a signalizuje, který režim jste zvolili. V případě špatného příjmu vyberte režim mono, aby se snížil šum v pozadí. Pokud je v režimu stereo slabý příjem, rozviňte úplně FM anténu (25) nebo ji nasměrujte jiným směrem. V případě špatného příjmu AM, zkuste pootočit nebo přemístit gramofon (signál AM se přijímá přes vestavěnou anténu, která je uvnitř přístroje). i) Obsluha gramofonu Před použitím gramofonu odstraňte ochranný kryt jehly v přenosce. Odjistěte držák raménka. Po použití položte raménko na opěrku a zajistěte ho. Stiskněte tlačítko PHONO/AUX (20), aby se aktivoval režim gramofonu. Na displeji se objeví PHONO. Použijte přepínač rychlosti (33) a podle typu přehrávané desky vyberte správnou rychlost otáček. Můžete si vybrat rychlost 33, 45 nebo 78 otáček za minutu. Přepněte přepínač AUTO STOP (32) do požadované polohy: - OFF : Talíř se nepřetržitě otáčí (za předpokladu, že jste zvolili režim gramofonu). - ON : Talíř se automaticky zastaví po dokončení přehrávání. Funkce automatického zastavení nemusí fungovat správně v případě desek s nestandardním rýhováním. V takovém případě nastavte přepínač AUTO STOP (32) do polohy OFF a po dokončení přehrávání zastavte talíř manuálně (stiskněte kolečko STANDBY/VOLUME, nebo posuňte přepínač AUTO STOP do polohy ON ). Položte desku na talíř (29). V případě potřeby použijte adaptér malých desek (30). Používáte-li desku s rychlostí 45 otáček za minutu, vložte adaptér (30) na středový kolík talíře. Pomocí zvedáčku raménka přenosky (31) zvedněte raménko (34) a posuňte ho nad desku. Talíř se začne otáčet. Opatrně položte raménko (34) na desku se začne přehrávat. Pokud je přepínač AUTO STOP (32) v poloze ON, talíř se po dokončení přehrávání přestane otáčet. Zvedněte raménko přenosky (34) pomocí zvedáčku (31) a přesuňte ho zpět na opěrku. Pokud je přepínač AUTO STOP (32) v poloze OFF nebo když chcete ukončit přehrávání ještě předtím, než se přenoska dostane na konec desky, zvedněte pomocí zvedáčku (31) raménko přenosky (34) a vraťte ho do výchozí polohy. j) Přehrávání audia z externího zdroje Externí zdroj audia musí být připojen do zdířky AUX IN (5), (viz výše Připojení externích audio zařízení ). Stiskněte tlačítko PHONO/AUX (20), aby se aktivoval režim externího zdroje (na displeji se objeví AUX ). Začněte přehrávat z externího zařízení. Zvuk se bude přehrávat přes vestavěný reproduktor nebo přes sluchátka. Do zdířky sluchátek můžete připojit i zesilovač (volitelně). Obsluha kazetového přehrávače Stiskněte tlačítko TAPE (23) aby se aktivoval režim kazetového přehrávače. Do přehrávače (7) vložte kazetu a dávejte pozor, abyste ji vkládali správným směrem. Tlačítko přehrávače se vysune a automaticky se začne přehrávání. Pro rychlý posun kazety stiskněte tlačítko přehrávače z poloviny dovnitř. Pro zastavení rychlého posuvu kazety a obnovení normálního přehrávání zatlačte trochu na tlačítko přehrávače. Na konci pásky se přehrávání automaticky zastaví. Pro zastavení přehrávání a vyjmutí kazety zatlačte tlačítko až na doraz. Po dokončení přehrávání kazetovou pásku vždy vyjměte z přehrávače, aby se magnetická kazeta nepoškodila. Pokud chcete pásku převinout na začátek, vyjměte ji z přehrávače a vložte v opačném směru. k) Přehrávání souborů MP3 z USB nosiče Nepřipojujte k USB portu (4) MP3 přehrávač, ve kterém jsou obyčejné baterie, které nejsou určeny k nabíjení. Baterie v MP3 přehrávači by se mohly nabíjet z USB portu (4) a vedlo by to k jejich zahřívání a k explozi. K USB portu (4) připojujte jen paměťové flash disky USB. Pokud chcete přes reproduktor gramofonu přehrávat audio soubory z MP3 přehrávače, připojte ho k zdířce AUX IN (5). USB port podporuje USB disky s kapacitou do 32 GB. Podporuje přehrávání souborů ve formátu MP3 a WMA. USB flash disk musí být formátován v souborovém formátu FAT. Vzhledem k velké rozmanitosti systému s USB rozhraním a k jejich různorodým funkcím, z nichž některé jsou typické jen pro daného výrobce, nelze zaručit, že přehrávač rozpozná všechna média a že na něm budou dostupné všechny jejich funkce. Pokud se stane, že gramofon nerozpozná paměťové USB zařízení, odpojte ho z USB portu a poté ho znovu zapojte. Vložte do USB portu (4) kompatibilní USB paměťové zařízení. Dávejte pozor, abyste ho vložili správným směrem. Je možné ho vložit jen jedním směrem, a proto při vkládání nepoužívejte sílu. Stiskněte tlačítko CD/USB (22), aby se aktivoval režim USB. Na displeji se objeví USB. Gramofon načte obsah audio souborů, které jsou uloženy na paměťovém nosiči. Na displeji bude blikat READING a zobrazí se celkový počet audio souborů. Přehrávání začne automaticky. Během přehrávání se na displeji (15) objeví. Tlačítko (12) Stiskněte tlačítko, aby se přehrávání pozastavilo. Na displeji bude blikat a zobrazí se pozice v skladbě. Pro obnovení přehrávání stiskněte tlačítko ještě jednou. Tlačítko (9) Stiskněte toto tlačítko pro ukončení přehrávání. Otočný ovladač TUNING/SKIP (8) Tento otočný ovladač se používá pro navigaci mezi soubory a pro rychlý posun dopředu nebo dozadu. Směr je indikován šipkami na okrajích kolečka. Pro přechod na předchozí nebo následující skladbu otočte kolečko v požadovaném směru (proti směru nebo ve směru hodinových ručiček). Pro rychlý posun aktuální skladby dozadu nebo dopředu kolečko stiskněte a podržte. Přehrávání se pozastaví a zobrazí se pozice v skladbě. Navigace mezi alby Pro přechod k následujícímu albu stiskněte tlačítko ALBUM/PRESET (10). Na displeji (15) se objeví ALBUM. Pro přechod k předchozímu albu stiskněte tlačítko ALBUM/PRESET (11). Na displeji (15) se zobrazí ALBUM.

5 Nastavení opakovaného přehrávání Pro opakování aktuální skladby stiskněte 1x tlačítko MODE/CLK (14). Na displeji se zobrazí symbol. Pro opakování aktuálního alba (složky) stiskněte dvakrát tlačítko MODE/CLK (14). Pro opakování všech skladeb stiskněte 3x tlačítko MODE/CLK (14). Na displeji se zobrazí symbol. Pro přehrávání skladeb v náhodném pořadí stiskněte 4x tlačítko MODE/CLK (14) a na displeji se zobrazí RAN. Pokud chcete, aby se přehrávala 10 sekundová ukázka každé skladby, stiskněte 5x tlačítko MODE/CLK (14). Na displeji se zobrazí INTRO. Přehrávání se zastaví, když přehrají ukázky všech skladeb. Pro ukončení opakovaného přehrávání stiskněte během přehrávání tlačítko MODE/CLK (14) Vytvoření seznamu skladeb Předtím než začnete sestavovat seznam skladeb, musíte zastavit přehrávání. Do seznamu můžete přidat až 99 skladeb. Stiskněte tlačítko CD/USB (22), aby se aktivoval režim USB. Na displeji se zobrazí USB. Stiskněte tlačítko MODE/CLK (14). Na displeji se zobrazí MEM. Na levé straně displeje se ukáže F a začne blikat číslo alba. Ukáže se označení první skladby v seznamu P01. Otočným ovladačem TUNING/SKIP (8) vyberte album, které obsahuje první skladbu, kterou chcete vložit do seznamu. Výběr potvrďte stiskem tlačítka MODE/CLK (14). Na displeji (15) se zobrazí T a začne blikat číslo skladby. Současně s číslem skladby se zobrazí P01. Otočným ovladačem TUNING/SKIP (8) vyberte požadovanou skladbu a pro její přidání do seznamu stiskněte tlačítko MODE/CLK (14). Na displeji se ukáže označení druhé skladby v seznamu P02. Opakujte výše uvedený postup pro přidání zbývajících skladeb do seznamu. Pokud vyberete skladbu, vždy stiskněte tlačítko MODE/CLK (14), aby se výběr potvrdil a skladba se přidala do seznamu. Pro přehrávání seznamu skladeb stiskněte tlačítko (12). Chcete-li zastavit vytváření seznamu skladeb, stiskněte tlačítko (9). Stiskněte tlačítko (12), aby se přehrávání pozastavilo. Pro obnovení přehrávání stiskněte tlačítko ještě jednou. Pro zastavení přehrávání seznamu skladeb stiskněte tlačítko (9) a chcete-li seznam skladeb vymazat, stiskněte znovu stejné tlačítko. Označení MEM se z displeje (15) ztratí. Vymazání souborů Gramofon můžete použít k vymazání skladeb, alb a ostatních souborů na paměťovém nosiči. Vložte do USB portu (4) kompatibilní USB paměťové zařízení. Stiskněte tlačítko CD/USB (22), aby se aktivoval režim USB. Na displeji se objeví USB. Vymazání jednotlivých skladeb Začněte přehrávat skladbu, kterou chcete vymazat a poté během přehrávání stiskněte a asi 3 5 sekund podržte tlačítko REC./DEL. (18). Na LC displeji (15) začne blikat DEL ONE. Stiskněte znovu tlačítko REC./DEL. (18), aby se skladba vymazala. Na displeji se zobrazí DELETE a skladba se vymaže. Vymazání alba (složky) Stiskněte tlačítko ALBUM/PRESET (10) nebo ALBUM/PRESET (11) a vyberte album, které chcete vymazat. Stiskněte a asi 3 5 sekund podržte tlačítko REC./DEL. (18) a na displeji (15) se zobrazí DEL. Otočným ovladačem TUNING/SKIP (8) vyberte DIR a poté stiskněte znovu tlačítko REC./DEL. (18). Zobrazí se DELETE a album se vymaže. Opakujte stejný postup pro vymazání dalších alb. Vymazání všech stop na paměťovém nosiči Stiskněte a asi 3 5 sekund podržte tlačítko REC./DEL. (18) a na displeji (15) se zobrazí ONE. Otočným ovladačem TUNING/SKIP (8) vyberte ALL a poté stiskněte znovu tlačítko REC./DEL. (18), aby se výběr potvrdil. Vymažou se všechny soubory na paměťovém nosiči a na displeji se zobrazí NO FILE. Varování! Vymažou se všechny souboru na paměťovém disku USB. l) Přehrávání CD Gramofon můžete použít k přehrávání standardních audio CD a také CD, která obsahují soubory MP3. Stiskněte tlačítko OPEN/CLOSE (3), aby se otevřela CD mechanika (1). Vložte CD do mechaniky a dávejte pozor, aby potištěná strana CD směrovala nahoru. Stiskněte znovu tlačítko OPEN/CLOSE (3), aby se CD mechanika (1) zavřela. Stiskněte a podržte tlačítko CD/USB (22), dokud se nezobrazí CD. Zařízení načte obsah CD a přehrávání začne automaticky. V režimu CD se zobrazují následující informace: OPEN = CD mechanika se otvírá. CLOSE CD mechanika se zavírá. READING = CD se načítá. NO DISC = V mechanice není vloženo CD. Při ovládání přehrávání postupujte podle výše uvedených pokynů (viz Přehrávání souborů MP3 z USB nosiče ). Pokud se do mechaniky vloží standardní CD, nejsou dostupné následující funkce: Nemůžete vyhledávat alba. Na rozdíl od CD s MP3 standardní audio CD neobsahuje alba nebo složky. Nelze používat náhodné přehrávání RAN nebo přehrávání ukázek INTRO. Do seznamu skladeb nemůžete přidat víc než 20 skladeb. Rady pro manipulaci s CD CD držte jen za okraje, aby se povrch disku nezašpinil a nezůstaly na něm otisky prstů. Dávejte pozor, aby potištěná strana CD směrovala nahoru. Disku se dotýkejte jen čistýma rukama. Pokud je některý z disků znečištěný, vytřete ho dočista ze středu disku směrem k okraji měkkým hadříkem, který nepouští vlákna. CD nikdy nečistěte krouživým pohybem a k čištění nikdy nepoužívejte rozpouštědla. Použijte běžný prostředek pro čištění CD (nepoužívejte čisticí prostředek pro čištění gramofonových desek) a postupujte podle pokynů jeho výrobce. CD neoznačujte žádnými štítky a nelepte na ně nálepky apod. Po přehrání uchovávejte CD v příslušném obalu. Při skladování nevystavujte CD přímému slunečnímu světlu, teplu ani vlhku. m) Nahrávání a kopírovaní audia Nahrávaní audia z rádia, gramofonu, kazetového přehrávače nebo z externího zdroje Aktivujte požadovaný režim (rádio, gramofon, kazetový přehrávač, nebo externí zdroj). Vložte do USB portu (4) paměťové USB zařízení s dostatkem volné kapacity paměti. Stiskněte tlačítko REC./DEL. (18). Gramofon načte úložné zařízení a nahrávání začne automaticky asi po 5 10 sekundách. Nahrávání probíhá v reálném čase. Gramofon automaticky vytvoří složku s názvem RECORD, která obsahuje složky jednotlivých zdrojů audia. Pro ukončení nahrávání stiskněte tlačítko (9), nebo REC./DEL. (18). Na displeji se objeví END REC a zkratka použité zdroje audia. Přehrávaní z rádia, kazetového přehrávače, gramofonové desky nebo z externího zdroje bude pokračovat.

6 Nahrávky jsou ve formátu MP3 s přenosovou rychlostí 128 kbit/s. V průběhu nahrávání z rádia nelze měnit kmitočet příjmu. Paměťové zařízení může vyžadovat několik sekund, než bude reagovat na příkazy tlačítek. Délka tohoto prodlení závisí na velikosti a schopnosti reagovat konkrétního paměťového zařízení. Během této doby se na displeji bude zobrazovat READING a WAITING. Vytváření samostatných stop při pořizování analogových audio nahrávek Pokud nahráváte audio z analogového audio zdroje, tak se vytvoří jen jedna stopa. Chcete-li vytvořit pro každou skladbu samostatnou stopu, můžete skladby vybrat manuálně, nebo použít funkci automatické detekce stop. Manuální výběr skladeb: V průběhu nahrávání stiskněte tlačítko MODE/CLK (14) pro vytvoření nové stopy. Na displeji se zobrazí TS a vytvoří se nová stopa. Během vytváření nové stopy se nahrávání krátce přeruší. Pokud je mezi skladbami jen krátká pauza, začátek další skladby se nenahraje. Automatická detekce stop Tato funkce je dostupná, jen pokud nahráváte audio z gramofonové desky nebo z externího zdroje. Vyberte zdroj audia a stiskněte tlačítko MODE/CLK (14), aby se aktivovala automatická detekce stop. Na displeji se zobrazí T-ON. Stiskněte znovu tlačítko MODE/CLK (14), aby se automatická detekce stop vypnula. Na displeji se zobrazí T-OF. Pro zahájení nahrávání stiskněte tlačítko REC./DEL. (18). Nová stopa se vytvoří automaticky, když systém detekuje pauzu mezi skladbami. Nová stopa se může vytvořit i omylem, pokud je v skladbě delší pauza nebo tichá místa. Během vytváření nové stopy se nahrávání krátce přeruší. Pokud je mezi skladbami jen krátká pauza, začátek další skladby se nenahraje. Když nahráváte audio z gramofonové desky, gramofon se mezi dvěma skladbami krátce zastaví, dokud se nevytvoří nová stopa. Nahrávání audia z CD na USB flash disk. Aktivujte režim CD. Vložte do USB portu (4) paměťové USB zařízení. Stiskněte tlačítko REC./DEL. (18) a po několika sekundách začne nahrávání. Pokud chcete nahrát všechny skladby na CD, vyberte otočným ovladačem TUNING/SKIP (8) ALL a poté stiskněte tlačítko REC./DEL. (18). Na displeji bude blikat WAITING. Nahrávání začne po několika sekundách a během nahrávání bude na displeji blikat REC a USB. Pro nahrávání alba z CD ve formátu MP3 nebo WMA vyberte otočným ovladačem TUNING/SKIP (18) DIR a poté stiskněte tlačítko REC./DEL. (18). Nahrávání začne po několika sekundách a během nahrávání bude na displeji blikat REC a USB. Album můžete nahrávat, pokud jste do přehrávače vložili CD, které obsahuje skladby ve formátu MP3/WMA. Pro pozastavení nahrávání stiskněte tlačítko (12). Přehrávání bude pokračovat, ale žádný zvuk se nenahraje. Pro obnovení nahrávání stiskněte znovu tlačítko (12). Pro zastavení nahrávání stiskněte tlačítko (9), nebo REC./DEL. (18). Nahrávání se zastaví automaticky, když se ukončí přehrávání a na displeji se ukáže END. Nahrávání probíhá v reálném čase a ukládá se ve formátu MP3 s přenosovou rychlostí 128 kbit/s. Kopírování MP3 souborů z CD na USB flash disk Můžete si vybrat buď kopírování jednotlivých souborů a složek, nebo můžete kopírovat všechny MP3 soubory na CD. Kopírování jednotlivých souborů a složek Aktivujte režim CD. Stiskněte tlačítko REC./DEL. (18) a na displeji se ukáže REC. Počkejte několik sekund, dokud systém nenačte USB flash disk. Na displeji během načítání bliká ONE. Pro kopírování aktuální skladby stiskněte REC./DEL. (18). Proces kopírování začne po několika sekundách a na displeji (15) bude blikat USB. Pro kopírování všech skladeb na CD vyberte otočným ovladačem TUNING/SKIP (18) ALL a poté stiskněte tlačítko REC./DEL. (18). Proces kopírování začne po několika sekundách a na displeji (15) bude blikat USB. Pro zastavení kopírování stiskněte tlačítko (9), nebo REC./DEL. (18). Po dokončení kopírování se na displeji ukáže END REC. Kopírování alba: Aktivujte režim CD. Pokud přehrávání začne automaticky, stiskněte tlačítko, aby se zastavilo. Tlačítkem ALBUM/PRESET (10) nebo ALBUM/PRESET (11) vyberte album, které chcete kopírovat. Stiskněte tlačítko REC./DEL. (18) a na displeji se ukáže REC. Počkejte několik sekund, dokud systém nenačte USB flash disk. Na displeji se během načítání zobrazuje ONE. Otočným ovladačem TUNING/SKIP (18) vyberte DIR a poté stiskněte tlačítko REC./DEL. (18). Proces kopírování začne po několika sekundách. Pro zastavení kopírování alba stiskněte tlačítko (9), nebo REC./DEL. (18). Po dokončení kopírování se na displeji ukáže END REC. Obsluha dálkového ovládání a) Vložení a výměna baterie v dálkovém ovládání Baterie v dálkovém ovládání je chráněna proti vybití izolační fólií. Před použití dálkového ovládání folii ze schránky baterie vytáhněte. Baterii je potřeba vyměnit, když gramofon přestane reagovat na pokyny z dálkového ovládání (a jste si jisti, že infračervený senzor (17) je čistý a že mezi dálkovým ovladačem a gramofonem nejsou žádné překážky, které by rušily přenos. Při výměně baterie postupujte podle následujících pokynů: Zatlačte na západku víka schránky baterie ve směru šipky (viz nákres na dálkovém ovladači) a schránku otevřete. Odstraňte použitou baterie (pokud je v ovladači). Vložte do schránky novou 3 V baterii CR2025 a dávejte přitom pozor na její správnou polaritu (označení plus/+ a mínus/-, viz nákres na zadní straně dálkového ovladače). Víko schránky zasuňte nazpět v obráceném směru, tj. proti šipce. b) Ovládací prvky dálkového ovládání STANDBY Zapíná a vypíná gramofon. Má stejnou funkci jako tlačítko STANDBY/VOLUME (24) na gramofonu. PRESET/ALBUM DN/UP Navigace mezi složkami a stanicemi. Má stejnou funkci jako tlačítka ALBUM PRESET (11) a ALBUM/PRESET (10) na gramofonu.

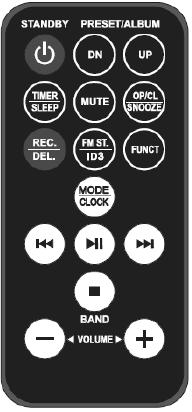

7 TIMER/SLEEP Má stejnou funkci jako tlačítko TIMER/SLEEP (13) na gramofonu. MUTE Zapíná a vypíná zvuk. OP/CL/SNOOZE Otvírá a zavírá CD mechaniku a odkládá o 10 minut buzení. REC./DEL. Má stejnou funkci jako tlačítko REC./DEL. (18) na gramofonu. FM ST./ID3 Mění režim rádia mono a stereo. Zobrazuje a skrývá zobrazování informací o skladbě MP3 na displeji (15). Podle stavu se zobrazuje ID3 ON, nebo ID3 OFF. Pokud informace k MP3 nejsou k dispozici, zobrazí se NO ID3. FUNCT Volba provozního režimu (CD USB PHONO AUX TUNER). MODE/LOCK Má stejnou funkci jako tlačítko MODE/CLK (14) na gramofonu. a Má stejnou funkci jako tlačítko TUNING/SKIP (8) na gramofonu. Má stejnou funkci jako tlačítko (12) na gramofonu. Má stejnou funkci jako tlačítko (9) na gramofonu. VOLUME +/- Má stejnou funkci jako tlačítko STANDBY/VOLUME (24) na gramofonu. Bezpečnostní předpisy, údržba a čištění Z bezpečnostních důvodů a z důvodů registrace (CE) neprovádějte žádné zásahy do gramofonu. Případné opravy svěřte odbornému servisu. Nevystavujte tento výrobek přílišné vlhkosti, nenamáčejte jej do vody, nevystavujte jej vibracím, otřesům a přímému slunečnímu záření. Tento výrobek a jeho příslušenství nejsou žádné dětské hračky a nepatří do rukou malých dětí! Nenechávejte volně ležet obalový materiál. Fólie z umělých hmot představují nebezpečí pro děti, neboť by je mohly spolknout. Pokud si nebudete vědět rady, jak tento výrobek používat a v návodu nenajdete potřebné informace, spojte se s naší technickou poradnou nebo požádejte o radu kvalifikovaného odborníka. K čištění pouzdra používejte pouze měkký, mírně vodou navlhčený hadřík. Nepoužívejte žádné prostředky na drhnutí nebo chemická rozpouštědla (ředidla barev a laků), neboť by tyto prostředky mohly poškodit displej a pouzdro gramofonu. Manipulace s bateriemi a akumulátory Technické údaje a) Retro gramofon Nenechávejte baterie (akumulátory) volně ležet. Hrozí nebezpečí, že by je mohly spolknout děti nebo domácí zvířata! V případě spolknutí baterií vyhledejte okamžitě lékaře! Baterie (akumulátory) nepatří do rukou malých dětí! Vyteklé nebo jinak poškozené baterie mohou způsobit poleptání pokožky. V takovémto případě použijte vhodné ochranné rukavice! Dejte pozor nato, že baterie nesmějí být zkratovány, odhazovány do ohně nebo nabíjeny! V takovýchto případech hrozí nebezpečí exploze! Nabíjet můžete pouze akumulátory. Vybité baterie (již nepoužitelné akumulátory) jsou zvláštním odpadem a nepatří do domovního odpadu a musí být s nimi zacházeno tak, aby nedocházelo k poškození životního prostředí! K těmto účelům (k jejich likvidaci) slouží speciální sběrné nádoby v prodejnách s elektrospotřebiči nebo ve sběrných surovinách! Šetřete životní prostředí! Napájení: 12 V DC Provozní proud: 1 A Spotřeba: 18 W Výkon reproduktorů: 2 x 2,5 W Rychlost přehrávání (gramofon) : 33, 45, 78 otáček za minutu Rozsah příjmu rádia: AM: khz, FM: 87,5 108 MHz Provozní podmínky:: Teplota: 0 ºC až +40 ºC Relativní vlhkost vzduchu: 10 až 80% (nekondenzující) Skladovací podmínky: Teplota: -10 ºC až +60 ºC Relativní vlhkost vzduchu: 5 až 95% (nekondenzující) Rozměry (Š x V x H): 376 x 98 x 330 mm Hmotnost: 6 kg b) Dálkové ovládání Napájení: c) Napájecí adaptér Vstupní proud a napětí: Výstupní proud a napětí: Záruka Lithiová baterie 3 V, CR2025 (je součástí dodávky) Max. 0,65 A / V AC, 50/60 Hz 1 A, 12 V DC Na retro USB gramofon Renkforce RT-1923 poskytujeme záruku 24 měsíců. Záruka se nevztahuje na škody, které vyplývají z neodborného zacházení, nehody, opotřebení, nedodržení návodu k obsluze nebo změn na výrobku, provedených třetí osobou. Recyklace Elektronické a elektrické produkty nesmějí být vhazovány do domovních odpadů. Likviduje odpad na konci doby životnosti výrobku přiměřeně podle platných zákonných ustanovení. Překlad tohoto návodu zajistila společnost Conrad Electronic Česká republika, s. r. o. Všechna práva vyhrazena. Jakékoliv druhy kopií tohoto návodu, jako např. fotokopie, jsou předmětem souhlasu společnosti Conrad Electronic Česká republika, s. r. o. Návod k použití odpovídá technickému stavu při tisku! Změny vyhrazeny! Copyright Conrad Electronic Česká republika, s. r. o. VAL/05/2017 Šetřete životní prostředí! Přispějte k jeho ochraně!
