Switch - příklady. Příklady konfigurací pro switch.

Rozměr: px
Začít zobrazení ze stránky:

Download "Switch - příklady. Příklady konfigurací pro switch."

Transkript

1 Příklady konfigurací pro switch. Switch - příklady. RACOM s.r.o. Mirova Nove MestonaMorave CzechRepublic Tel.: Fax: racom@racom.eu

2

3 Obsah 1. Switch settings - příklady Výchozí nastavení Propojení portů a Prioritizace dle VLAN ID Prioritizace dle MAC adresy Dva oddělení zákazníci Oddělení managementu jednotek od zákaznického provozu Switch - blokové schéma Povolené porty IN, OUT Priority FPri a QPri Output tag RACOM s.r.o. Switch - příklady 3

4 4

5 1. Switch settings - příklady 1.1. Výchozí nastavení Internal traffic Management User traffic Obr. 1.1: Default Popis komunikace: Uživatelský provoz (tlustá plná) vstupující na může vystupovat na remote stanici z i ETH 2, stejně tak pakety vstupující na mohou vystupovat na remote z i. Porty a nejsou propojené. Menu "VLAN / Member / p2, p4". Spoj je transparentní pro netagované i tagované rámce, které jsou zařazeny do fronty podle své priority. Menu "VLAN / VTU priority override - none". Management jednotek (tenká plná) je možný z kteréhokoliv portu, "VLAN / Member / p5 ". Management VLAN je defaultně vypnuta, při zapnutí není potřeba switch nastavovat, "Link settings / Service access / Services / Management VLAN". Interní provoz (čárkovaná) je v Internal VLAN, defaultně VLAN 2, a má nastavenu nejvyšší prioritu 7. Je tedy zařazen do fronty číslo 3 - fronta s nejvyšší prioritou. Platí pro "Link settings / Service access / Services / Service channel = standard". Při nastavení "Service channel = direct" probíhá interní provoz s IP adresami jednotek, bez defaultně nastavené priority. RACOM s.r.o. Switch - příklady 5

6 Postup nastavení: Výchozí nastavení: Show defaults 6 Switch - příklady RACOM s.r.o.

7 1.2. Propojení portů a Internal traffic Management User traffic Obr. 1.2: ETH1 + ETH2 Popis komunikace: Mimo výchozí nastavení je navíc propojen port s portem. Menu "VLAN / Member / p2, p4". Postup nastavení: Nastaveno pouze na Local, Remote je možné nastavit stejným způsobem dle potřeby. RACOM s.r.o. Switch - příklady 7

8 1.3. Prioritizace dle VLAN ID Internal traffic Management User traffic VLAN ID priority Obr. 1.3: VLAN ID Popis komunikace: V interním switchi změníme / nastavíme prioritu určité VLAN ID. Menu "VTU / Edit / Use VID priority", "VTU / Edit / VID priority". Rámce v této VLAN pak budou procházet spojem s vyšší prioritou. Po průchodu rámce spojem mu tato nová priorita zůstává. Menu "VLAN / 802.1q / fallback", "VLAN / VTU priority override / frame" Postup nastavení: Nastaveno na Local, na Remote je možné postupovat stejným způsobem. Local: Step 1, Step 2, Step 3 Step 1 V tabulce STU je připravena položka s číslem SID = 1 pro odkaz ve VTU. Step 2 Pro rámce, které mají VID = 10, je ve VTU je zapsána priorita 6 a výstupní mód "egress tagged". 8 Switch - příklady RACOM s.r.o.

9 Step 3 Volba "802.1q mode = fallback" pro porty Eth1 a Eth2 znamená, že pro rámec je přednostně použita jeho VID, pokud je obsažena ve VTU (Step 2). Parametr "VTU priority override = frame" způsobí, že rámec odcházející z jednotky RAy je opatřen prioritou podle VTU. Pro "VLAN ID = 10" byla nastavena priorita 6. Pakety zařazené do fronty s nejvyšší prioritou (defaultně priorita 6 a 7) by nikdy neměly mít vyšší datový tok, než který je dostupný "ve vzduchu" i pro nejnižší modulaci ACM. Priority 6 a 7 používají i pakety interní komunikace, které jsou pro spoj nezbytné! Pro fungování prioritizace je nutné, aby byl povolený QoS dle 802.1p (defaultně povolený). "Switch settings / QoS / 802.1p / Enabled" RACOM s.r.o. Switch - příklady 9

10 1.4. Prioritizace dle MAC adresy Internal traffic Management User traffic MAC address priority Obr. 1.4: MAC address Popis komunikace: Ve switchi nastavíme prioritu dle source nebo destination MAC address. Pakety této MAC adresy budou zařazeny do fronty s vyšší prioritou. Paket se při průchodu spojem nemění. Postup nastavení: Podle směru, ve kterém chceme paket s požadovanou MAC adresou prioritizovat, nastavujeme na Local, Remote nebo obojí. Local: Step 1, Step 2 Remote: Step 3, Step 4 Step 1, Local "ATU / Edit / Use MAC priority" "ATU / Edit / Entry state = static" "ATU / Edit / MAC priority / 5" 10 Switch - příklady RACOM s.r.o.

11 Step 2, Local "ATU settings / DA priority override / queue" RACOM s.r.o. Switch - příklady 11

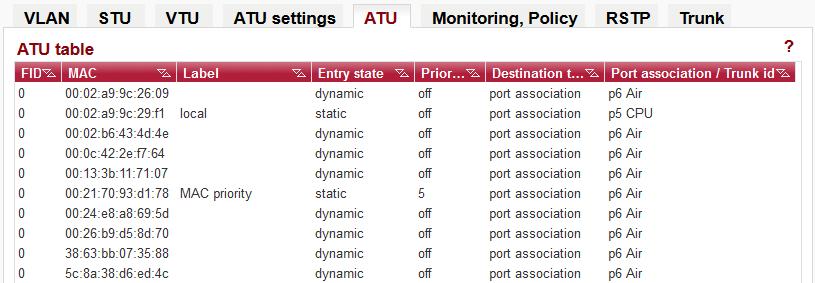

12 Step 3, Remote "ATU / Edit / Use MAC priority" "ATU / Edit / Entry state = static" "ATU / Edit / MAC priority / 5" 12 Switch - příklady RACOM s.r.o.

13 Step 4, Remote "ATU settings / DA priority override / queue" Pro MAC adresu 02:21:70:93:d1:78 byla nastavena priorita 5. Nejvyšší priorita, resp. pakety do fronty s nejvyšší prioritou (defaultně priorita 6 a 7), by nikdy neměla mít vyšší datový tok, než je ve vzduchu i pro nejnižší modulaci ACM. Tuto prioritu / frontu používají i pakety interní komunikace, které jsou pro spoj nezbytné! RACOM s.r.o. Switch - příklady 13

14 1.5. Dva oddělení zákazníci Internal traffic Management User traffic Obr. 1.5: ETH1, ETH2 separated Popis komunikace: Dva oddělení zákazníci - a ; management jednotek je možný ze všech portů, management VLAN není nastavena. Pakety z portu jsou zabaleny do VLAN 100 a přeneseny na druhou stranu, kde jsou vybaleny a odeslány v původním formátu na. Obdobně pakety z portu jsou zabaleny do VLAN 200. Interní komunikace je zabalena do VLAN 300 s nastavenou nejvyšší prioritou. Postup nastavení: Obě jednotky mají totožné nastavení. Remote: Step 1, Step 2, Step 3, Local: Step 1, Step 2, Step 3 Step 1: STU table Step 2: VTU table 14 Switch - příklady RACOM s.r.o.

15 Step 3: VLAN Úvodní obrázek je zjednodušený, aby bylo znázorněno oddělení uživatelského provozu. Následující obrázek přesněji znázorňuje cesty paketů ve VLAN. Zvýrazněna cesta management paketů z - jednou VLAN prochází směrem do a druhou směrem od : VLAN 300 VLAN 200 VLAN 100 Obr. 1.6: ETH1, ETH2 separated RACOM s.r.o. Switch - příklady 15

16 1.6. Oddělení managementu jednotek od zákaznického provozu Internal traffic Management User traffic Obr. 1.7: Management separated Popis komunikace: Management jednotek je možný z portu ETH2, zákaznický provoz na ETH1, management VLAN není nastavena. Pakety z portu jsou zabaleny do VLAN 100 a přeneseny na druhou stranu, kde jsou vybaleny a odeslány v původním formátu. Tyto pakety nemohou na, ani do portu ETH2. Obdobně pakety z portu EHT 2 jsou zabaleny do VLAN 200 a mohou na nebo na protější straně do ETH2. Interní komunikace navíc zabalena do VLAN 300 s nastavenou nejvyšší prioritou. Postup nastavení: Obě jednotky mají totožné nastavení. Remote: Step 1, Step 2, Step 3, Local: Step 1. Step 2, Step 3 Step 1: STU table Step 2: VTU table 16 Switch - příklady RACOM s.r.o.

17 Step 3: VLAN Úvodní obrázek je zjednodušený, aby bylo znázorněno oddělení provozů. Stejně jako při oddělení dvou zákazníků prochází pakety ve směru do VLAN ID 200 a zpět jsou baleny do VLAN ID 300. RACOM s.r.o. Switch - příklady 17

18 Switch - blokové schéma 2. Switch - blokové schéma Tento přehled má naznačit souvislosti v menu Advanced. Detailnější popis je v manuálu User manual 1 a v helpech RAy2. Schéma zpracování rámce a vliv jednotlivých submenu: Eth 1 Eth 2 DA SA Tag Frame Data CRC VLAN Def. VID Def. FID def 802.1q VID 12 bit VTU max items VID override SID FID enabled ports egress tag SID 6 bit STU max. 64 items state of ports according to STP RSTP time, portcost data VLAN Member Egress mode E1 E2 Ingress FID 12 bit ATU settings MGMT multicast rules Ports: Learning, Hold1,... SA filtr SA, DA prior. override port association FPri Egress SA DA Monitoring, Policy normal 8 tests action mirror trap discard ATU max items static / dynamic SA, DA prior. override trunk / port Trunk Egress mode DPV port Trunk port Příchozímu rámci je přiděleno VID (VLAN ID) podle jeho vstupního portu a podle tagu v hlavičce rámce. V tabulce VTU (VLAN Table Unit) je podle VID rámci přiděleno FID (Forwarding Information Database number). Na určení FID má vliv opět i vstupní port. Podle FID a podle DA (Destination address) je v tabulce ATU (Address Translation Unit) nalezeno číslo výstupního portu. Tímto portem je rámec odeslán ze switche. Na tento proces má vliv mnoho dalších parametrů, které jsou popsány v manuálu a ve vestavěném helpu. Orientační popis funkce jednotlivých bloků (z manuálu RAy2 cz): Switch - příklady RACOM s.r.o.

19 Switch - blokové schéma Frame Příchozí rámec obsahuje cílovou MAC adresu DA a zdrojovou SA. V Eth hlavičce může mít označenu prioritu dle VLAN 802.1p, v IP hlavičce prioritu DSCP. Je-li členem některé VLAN, nese si v hlavičce její číslo VID a prioritu podle 802.1q. VLAN Rámec přichází některým z portů Eth1, Eth2, nebo z mikrovlnné jednotky. Přitom se jeho hlavička může změnit podle parametrů menu VLAN. Netagovaný rámec dostane v portu přiděleno VID. Tagovaný (VLAN) rámec může mít vlastní VID přepsáno defaultním VID. Priorita paketu může být přepsána podle parametrů menu QoS, VLAN a ATU. FID pro hledání v tabulce ATU je rámci přiděleno podle vstupního portu v menu VLAN nebo podle záznamu s korespondujícím VID v tabulce VTU. Parametrem Member lze omezit povolené výstupní porty. Při odesílání rámce z jednotky je podle výstupního portu určeno parametrem Egress mode přidání nebo odebrání VLAN tagu. VTU Podle VID se vyhledá položka tabulky VTU. Ta je vytvořena ručně a přidělí rámci index SID (povolené porty z pohledu STP) a FID (pro hledání v adresové tabulce ATU). Tímto FID se přepíše FID z menu VLAN. Dále může být podle této položky tabulky VTU přepsána priorita rámce. Definují se povolené výstupní porty a způsob práce s VLAN tagem na výstupu. STU V tabulce udržuje protokol Spanning tree stav portů z pohledu povolené průchodnosti sitě a učení se routingu. Je použit protokol MSTP. Každá položka VTU používá některý ze záznamů v STU. Záznamy v ATU jsou vytvářeny v souladu s tímto stavem portů. Port state určuje chování portů podle STP. ATU settings Parametry pro práci s tabulkou ATU. V části Global zajišťuje menu průchod MGMT rámců (např. BPDU). V části Port settings se definuje chování jednotlivých portů: - Chování ATU tabulky z hlediska automatického vytváření záznamů (Learning, Hold at 1, ATU refresh, Learn limit). RACOM s.r.o. Switch - příklady 19

20 Switch - blokové schéma - Zahazování rámců podle source adres. - Zacházení s neznámými cílovými adresami. - Priorita rámce může být přepsána podle SA nebo DA. ATU V tabulce ATU se podle DA rámce určuje jeho výstupní port z RAy. Záznamy jsou řazeny podle FID a MAC adres. Tabulka se tvoří a udržuje učením podle přicházejících rámců. Ruční záznam je možný. Záznam může být dynamický nebo statický. Prioritu rámců se statickým záznamem lze přepsat podle SA nebo DA. Výsledkem hledání v ATU je výběr výstupních portů nebo číslo trunku. RSTP RSTP démon vypíná redundantní cesty sítí (porty switche), případně je znovu zapíná při poruše jiné větve. V části Global obsahuje menu prioritu switche pro RSTP a potřebné časové konstanty. V části Port settings je ocenění jednotlivých portů z pohledu RSTP. Podle něho se RSTP rozhoduje o vypnutí redundantních portů nebo o jejich opětovném zapnutí při přerušení některé cesty. Trunk Trunk umožňuje rozdělení datové zátěže na více portů. Poměr rozdělení je určen parametrem Balancing mode. Přehled parametrů Některé funkce v menu Advanced vyžadují nastavení více parametrů. Například na výběr portů pro komunikaci mají vliv submenu VLAN, STU, VTU, ATU settings a ATU. V následujících tabulkách jsou vzorky prvních sloupců těchto submenu seřazeny vedle sebe a jsou v nich označeny použité parametry. Pod nimi je krátký popis funkce těchto parametrů. 20 Switch - příklady RACOM s.r.o.

21 Switch - blokové schéma 2.1. Povolené porty IN, OUT VLAN STU VTU ATU settings ATU podle port IN povolené porty OUT podle STU povolené IN a OUT porty podle VID povolené porty OUT takto je vstupní port označení portů evidován v ATU v ATU V tabulce ATU je pro daný rámec nalezen výstupní port (podle FID a adresy DA). Pro odeslání rámce musí tento port splnit i podmínky uvedené ve sloupcích VLAN, STU a VTU. Podle "ATU settings / Port association" jsou prováděny záznamy do ATU. Zpravidla je port označen svým vlastním jménem, tedy p2 -> p2 atd. RACOM s.r.o. Switch - příklady 21

22 Switch - blokové schéma 2.2. Priority FPri a QPri VLAN STU VTU ATU settings ATU 2. podle port IN je určeno, která Pri bude přepsána podle VID 2. podle VID je povolený přepis a určena hodnota 3. podle adresy je určeno, která Pri bude přepsána podle ATU 3. podle ATU (adresy) je povolený přepis a určena hodnota QPri je použita při zpracování rámce uvnitř switche. FPri použije switch pro stanovení DSCP odchozího rámce, pokud parametry "override" mají hodnotu "frame". 1. Frame priority FPri a Queue priority QPri jsou určeny podle menu QoS. 2. Dále je možno tuto prioritu změnit v menu VTU podle VID rámce. Způsob aplikace změny viz "VLAN / VTU priority override". 3. Další změnu je možno povolit v menu ATU pro každý rámec podle jeho SA nebo DA. Způsob aplikace viz "ATU settings / SA, DA priority override". 22 Switch - příklady RACOM s.r.o.

23 Switch - blokové schéma 2.3. Output tag VLAN STU VTU ATU settings ATU 2. podle výstupního portu je určeno defaultní nastavení tagu; platí tehdy, není-li VID rámce nalezeno ve VTU 1. podle VID (Member tag) je rámec na výstupu opatřen tagem Způsob opatření výstupního rámce tagem podle VID je stanoven v menu VTU. Pokud VID není nalezeno ve VTU, použije se volba podle vstupního portu rámce v menu VLAN. RACOM s.r.o. Switch - příklady 23
