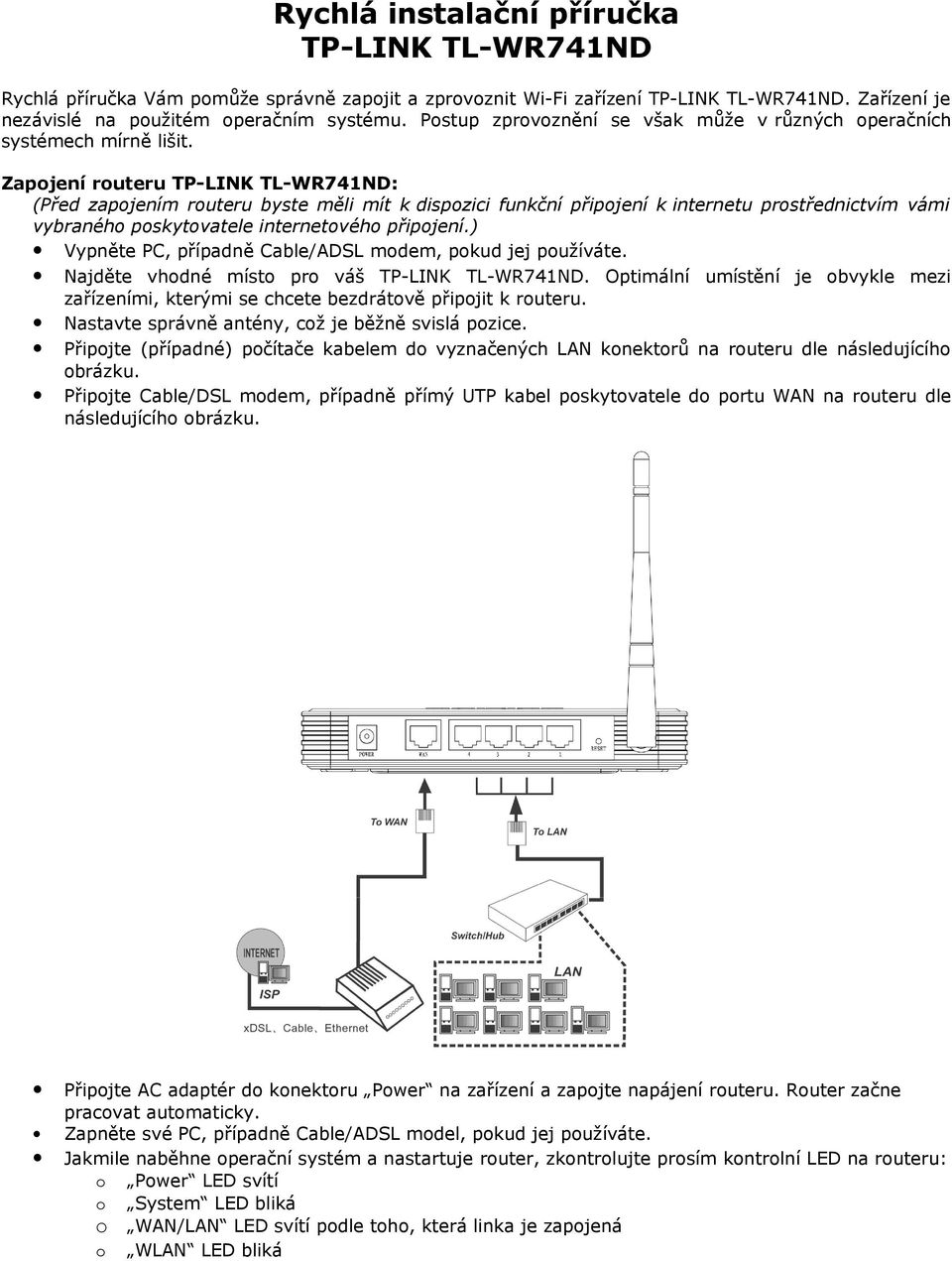

1 Rychlá instalační příručka TP-LINK TL-WR741ND Rychlá příručka Vám pomůže správně zapojit a zprovoznit Wi-Fi zařízení TP-LINK TL-WR741ND. Zařízení je nezávislé na použitém operačním systému. Postup zprovoznění se však může v různých operačních systémech mírně lišit. Zapojení routeru TP-LINK TL-WR741ND: (Před zapojením routeru byste měli mít k dispozici funkční připojení k internetu prostřednictvím vámi vybraného poskytovatele internetového připojení.) Vypněte PC, případně Cable/ADSL modem, pokud jej používáte. Najděte vhodné místo pro váš TP-LINK TL-WR741ND. Optimální umístění je obvykle mezi zařízeními, kterými se chcete bezdrátově připojit k routeru. Nastavte správně antény, což je běžně svislá pozice. Připojte (případné) počítače kabelem do vyznačených LAN konektorů na routeru dle následujícího obrázku. Připojte Cable/DSL modem, případně přímý UTP kabel poskytovatele do portu WAN na routeru dle následujícího obrázku. Připojte AC adaptér do konektoru Power na zařízení a zapojte napájení routeru. Router začne pracovat automaticky. Zapněte své PC, případně Cable/ADSL model, pokud jej používáte. Jakmile naběhne operační systém a nastartuje router, zkontrolujte prosím kontrolní LED na routeru: o Power LED svítí o System LED bliká o WAN/LAN LED svítí podle toho, která linka je zapojená o WLAN LED bliká

Zapojení routeru TP-LINK TL-WR741ND: (Před zapojením routeru byste měli mít k dispozici funkční připojení k internetu prostřednictvím vámi vybraného poskytovatele internetového připojení.

2 Konfigurace zařízení: Ke konfiguraci zařízení můžeme buď použít automatického průvodce z přiloženého CD (metoda č. 1), nebo spustit rychlé nastavení přes webové rozhraní (metoda č. 2). Tp-link doporučuje využít první metody. Metoda č. 1 1) Vložte CD, které naleznete přiložené u vašeho zařízení, do mechaniky PC. 2) Na obrazovce se automaticky objeví okno, kde vyberte model svého produktu (TL-WR741ND) a klikněte na "Easy Setup Assistant" 3) Klikněte na tlačítko "Start" a krok za krokem následujte instrukce, dokud se konfigurace nedokončí. Metoda č. 2 Přihlášení k routeru: Pro snadné přihlášení k routeru by měl být v nastaven TCP/IP protokol v režimu Získat adresu IP ze serveru DHCP automaticky a Získat adresu serveru DNS automaticky. (více informací najdete v nápovědě ke svému operačnímu systému.) Ve vašem webovém prohlížeči zadejte do pole adresa Po chvíli se objeví přihlašovací dialogové okno. Do něj zadejte následující údaje a klikněte na OK, nebo stiskněte klávesu Enter : o Username: admin o Password: admin (další podrobné informace můžete nalézt na instalačním CD, kde je k dispozici podrobný anglický manuál) Rychlé nastavení připojení k Internetu: Po úspěšném přihlášení k routeru, klikněte v menu na Quick Setup. Objeví se následující okno: V následujícím okně si můžete zvolit typ WAN připojení. Pokud si nejste jisti, kontaktujte prosím svého poskytovatele internetového připojení. o Pokud používáte PPPoE účet, vyberte tuto volbu a klikněte na tlačítko Next. V další okně zadejte uživatelské jméno do kolonky User Name a heslo do kolonky Password. Tyto získáte od svého poskytovatele internetového připojení.

2) Na obrazovce se automaticky objeví okno, kde vyberte model svého produktu (TL-WR741ND) a klikněte na "Easy Setup Assistant" 3) Klikněte na tlačítko "Start" a krok za krokem následujte instrukce,

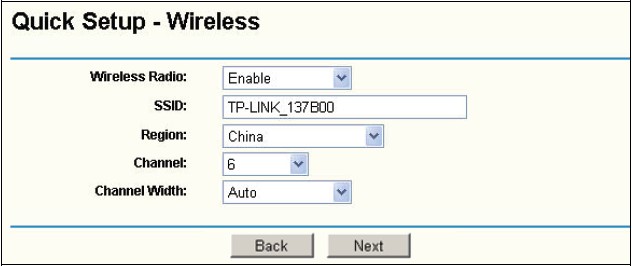

3 o o Jestliže používáte dynamickou IP adresu (značená též jako automatická IP), zvolte Dynamic IP a klikněte na tlačítko Next. Veškeré potřebné údaje se načtou automaticky do routeru ze sítě, do které jste připojeni. (Pokud nemůžete zjistit typ připojení, můžete zkusit zvolit volbu Dynamic IP. Většina poskytovatelů internetového připojení tento způsob připojení podporuje.) Používáte-li statickou (fixní/pevnou) IP adresu, zvolte položku Static IP a klikněte na tlačítko Next a zadejte potřebné údaje, které získáte u svého poskytovatele internetového připojení. Po vyplnění všech potřebných údajů klikněte na tlačítko Next. Na následující obrazovce můžete nastavit bezdrátovou Wi-Fi část routeru: o Wireless Radio (Enable Wi-Fi je zapnuta; Diasabled Wi-Fi bude vypnuta.) o SSID (Stejné SSID musí být nastaveno na všech AP/routerech. V názvu je nutné rozlišovat malá a velká písmena, maximální délka je 32 znaků.) o Region (Z nabídky vyberte region, ve kterém AP/router používáte.) o Channel (Použitý kanál, kterému je přiřazena konkrétní pracovní frekvence.) o Channel width (Vyberte libovolná kanál ze seznamu. Výchozí nastavení je automatic. Toto zajistí automatickou šířku kanálu pro klienty.) Po dokončení nastavení klikněte na tlačítko Finish pro dokončení průvodce. Router by se nyní měl restartovat a poté připojit k internetu.

Většina poskytovatelů internetového připojení tento způsob připojení podporuje.

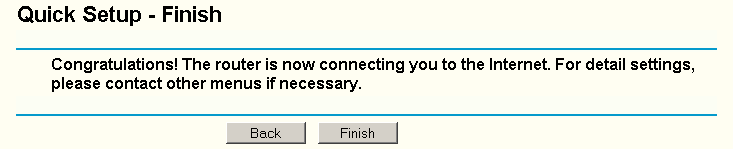

(Toto byly jen základní možnosti nastavení. Další informace o rozšířených nastaveních routeru TP-LINK najdete v podrobném manuálu na CD v adresáři napsaném na obalu CD.

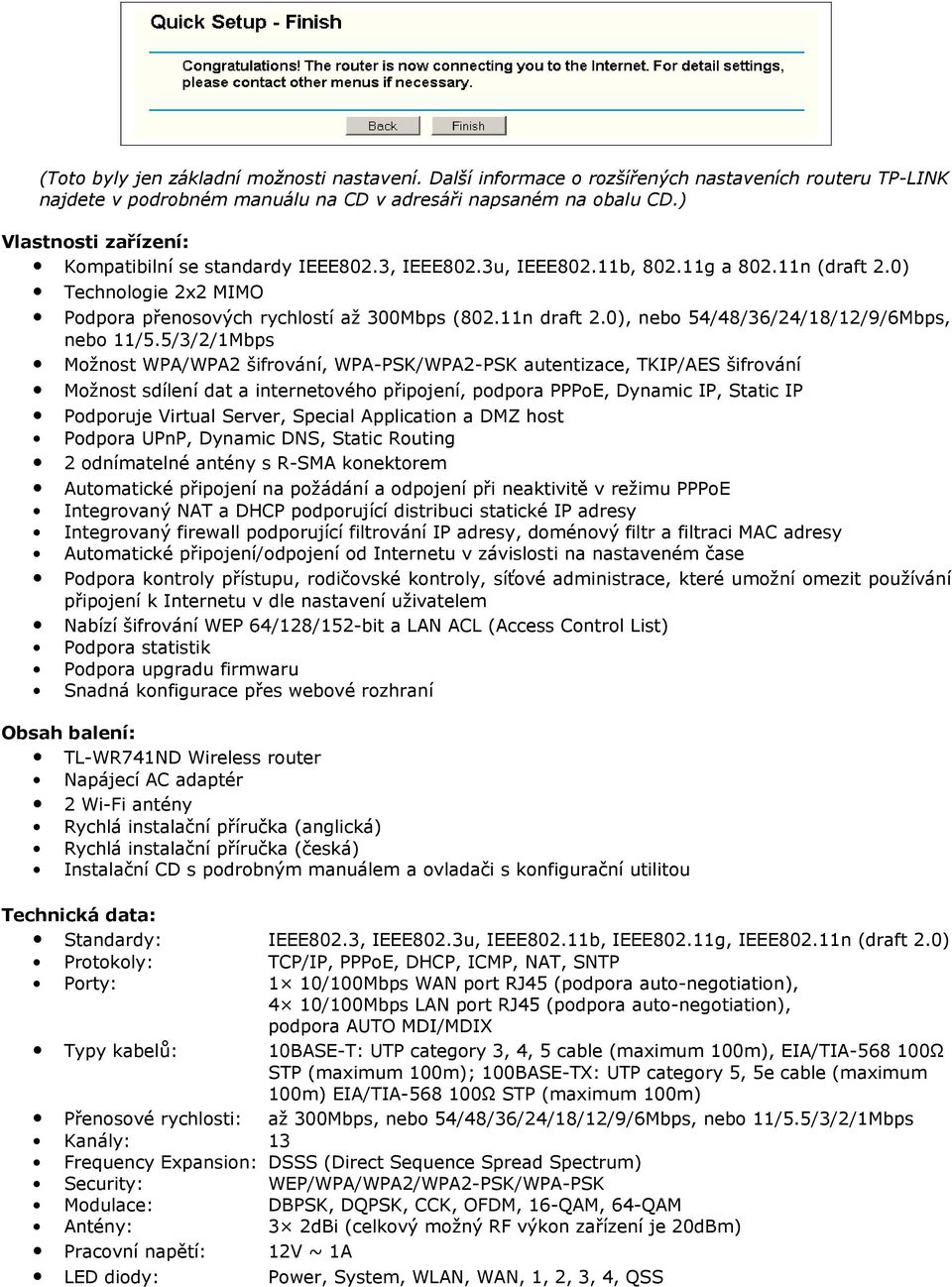

4 (Toto byly jen základní možnosti nastavení. Další informace o rozšířených nastaveních routeru TP-LINK najdete v podrobném manuálu na CD v adresáři napsaném na obalu CD.) Vlastnosti zařízení: Kompatibilní se standardy IEEE802.3, IEEE802.3u, IEEE802.11b, g a n (draft 2.0) Technologie 2x2 MIMO Podpora přenosových rychlostí až 300Mbps (802.11n draft 2.0), nebo 54/48/36/24/18/12/9/6Mbps, nebo 11/5.5/3/2/1Mbps Možnost WPA/WPA2 šifrování, WPA-PSK/WPA2-PSK autentizace, TKIP/AES šifrování Možnost sdílení dat a internetového připojení, podpora PPPoE, Dynamic IP, Static IP Podporuje Virtual Server, Special Application a DMZ host Podpora UPnP, Dynamic DNS, Static Routing 2 odnímatelné antény s R-SMA konektorem Automatické připojení na požádání a odpojení při neaktivitě v režimu PPPoE Integrovaný NAT a DHCP podporující distribuci statické IP adresy Integrovaný firewall podporující filtrování IP adresy, doménový filtr a filtraci MAC adresy Automatické připojení/odpojení od Internetu v závislosti na nastaveném čase Podpora kontroly přístupu, rodičovské kontroly, síťové administrace, které umožní omezit používání připojení k Internetu v dle nastavení uživatelem Nabízí šifrování WEP 64/128/152-bit a LAN ACL (Access Control List) Podpora statistik Podpora upgradu firmwaru Snadná konfigurace přes webové rozhraní Obsah balení: TL-WR741ND Wireless router Napájecí AC adaptér 2 Wi-Fi antény Rychlá instalační příručka (anglická) Rychlá instalační příručka (česká) Instalační CD s podrobným manuálem a ovladači s konfigurační utilitou Technická data: Standardy: IEEE802.3, IEEE802.3u, IEEE802.11b, IEEE802.11g, IEEE802.11n (draft 2.0) Protokoly: TCP/IP, PPPoE, DHCP, ICMP, NAT, SNTP Porty: 1 10/100Mbps WAN port RJ45 (podpora auto-negotiation), 4 10/100Mbps LAN port RJ45 (podpora auto-negotiation), podpora AUTO MDI/MDIX Typy kabelů: 10BASE-T: UTP category 3, 4, 5 cable (maximum 100m), EIA/TIA Ω STP (maximum 100m); 100BASE-TX: UTP category 5, 5e cable (maximum 100m) EIA/TIA Ω STP (maximum 100m) Přenosové rychlosti: až 300Mbps, nebo 54/48/36/24/18/12/9/6Mbps, nebo 11/5.5/3/2/1Mbps Kanály: 13 Frequency Expansion: DSSS (Direct Sequence Spread Spectrum) Security: WEP/WPA/WPA2/WPA2-PSK/WPA-PSK Modulace: DBPSK, DQPSK, CCK, OFDM, 16-QAM, 64-QAM Antény: 3 2dBi (celkový možný RF výkon zařízení je 20dBm) Pracovní napětí: 12V ~ 1A LED diody: Power, System, WLAN, WAN, 1, 2, 3, 4, QSS

0), nebo 54/48/36/24/18/12/9/6Mbps, nebo 11/5.

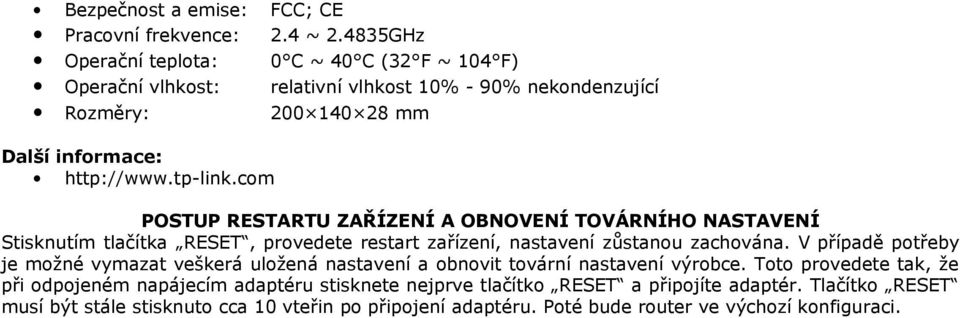

5 Bezpečnost a emise: FCC; CE Pracovní frekvence: 2.4 ~ GHz Operační teplota: 0 C ~ 40 C (32 F ~ 104 F) Operační vlhkost: relativní vlhkost 10% - 90% nekondenzující Rozměry: mm Další informace: POSTUP RESTARTU ZAŘÍZENÍ A OBNOVENÍ TOVÁRNÍHO NASTAVENÍ Stisknutím tlačítka RESET, provedete restart zařízení, nastavení zůstanou zachována. V případě potřeby je možné vymazat veškerá uložená nastavení a obnovit tovární nastavení výrobce. Toto provedete tak, že při odpojeném napájecím adaptéru stisknete nejprve tlačítko RESET a připojíte adaptér. Tlačítko RESET musí být stále stisknuto cca 10 vteřin po připojení adaptéru. Poté bude router ve výchozí konfiguraci.

com POSTUP RESTARTU ZAŘÍZENÍ A OBNOVENÍ TOVÁRNÍHO NASTAVENÍ Stisknutím tlačítka RESET, provedete restart zařízení, nastavení zůstanou zachována.
