Měřicí přístroje pro testování metalických vedení AXS -200/850 AXS 200/850 je příruční měřící zařízení určené především pro měření metalických vedení.

1 Měřicí přístroje pro testování metalických vedení AXS -200/850 AXS 200/850 je příruční měřící zařízení určené především pro měření metalických vedení. Mezi kmenové funkce patří především testy síťové vrstvy, jejich parametrů, vlastností, předepsaných tolerancí, lokalizaci chyb a řešení problémů v síti.mezi podporované funkce patří BERT, RFC-2544, QoS, a testy konektivity. Ethernetový modul poskytuje funkce jako jsou lokalizace v síti, Loopback, Ping a Trasování sítě. Tyto funkce zjednodušují instalaci, ověření a testování Ethernetových sítí. Popis konektorů: 10/100/1000 Mbps RJ 45 Ethernet port 100/1000 Mbps Optický SFP s duálním nebo simplexním LC konektorem Výchozí menu: Do výchozího menu se lze kdykoli vrátit stiskem klávesy Home. Setup- konfigurace testovacího rozhranní Tools- obsahuje funkci ping, mapování trasy sítě a report RFC lze konfigurovat jednotlivé menší testy a následně porovnat příslušné benchmarky BERT- Lze generovat provoz na lince a následně jej analyzovat jako analýzu chybovosti příslušného datového rámce Smart Loopback- umožňuje přenos se záměnou míst určení za místo původu- MAC, IP a UDP/TCP Vrstev Systém- obsahuje správce souborů, systémová nastavení, management displeje a informace o software

mezi podporované funkce patří BERT, RFC-2544, QoS, a testy konektivity. Ethernetový modul poskytuje funkce jako jsou lokalizace v síti, Loopback, Ping a Trasování sítě.

Konfigurace rozhranní: Pro korektní funkčnost některých testů je třeba nejprve nastavit rozhranní!!!tyto hodnoty je nutné nastavit pro korektní funkčnost měřícího zařízení!

2 Konfigurace rozhranní: Pro korektní funkčnost některých testů je třeba nejprve nastavit rozhranní!!!tyto hodnoty je nutné nastavit pro korektní funkčnost měřícího zařízení!!! Položka Setup poté Interface poté Port pro nastavení portu. Nastavte jednotlivé parametry. - Transceiver Mode (volba přenosového zařízení) lze volit na Electrical nebo Optical - Pokud je aktivní Electrical režim lze nastavovat Cable Mode(typ kabelu) na Auto detection nebo Manual. Pokud je aktivní Manual je třeba vybrat typ kabelu MDI pro přímé a MDIX pro křížené kabely. - Pro optický signál lze nastavit Laser na zapnuto/vypnuto. - Lze zapnout/vypnout Auto-Negotiation (automatické rozpoznávání typu kabelu) - Lze nastavit Speed (rychlost) portu - Lze volit Duplexní nebo Simplexní režimy. Pro 10/100 Full / Half pro 1000Mbps Full - Lze měnit Flow Control (selekce dat) mezi None nebo Enable RX - Na listě Network lze konfigurovat parametry související se sítí - Lze povolit/zakázat DHCP server - Lze povolit/zakázat Default Gateway - Pokud je DHCP zakázán je třeba nastavit IP adresu a masku podsítě manuálně - V sekci VLAN lze konfigurovat nastavení týkající se VLAN sítí

- Transceiver Mode (volba přenosového zařízení) lze volit na Electrical nebo Optical - Pokud je aktivní Electrical režim lze nastavovat Cable Mode(typ kabelu) na Auto detection nebo Manual.

Nastavení a spouštění testů: Nastavení RFC 2544 (benchmark pro certifikaci ethernet sítí) Položka RFC 2544 poté Configuration poté list Global pro konfiguraci nastavení.

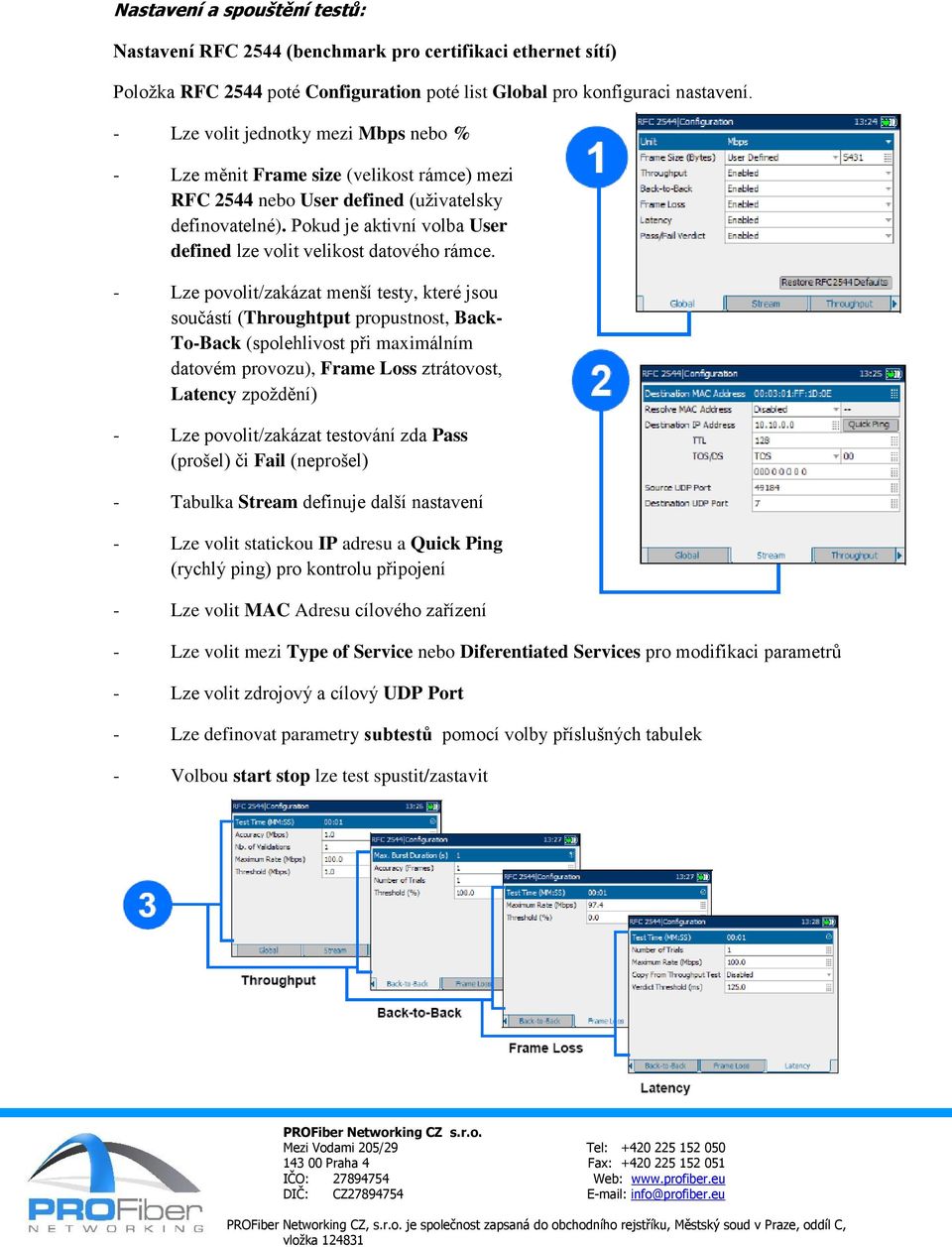

3 Nastavení a spouštění testů: Nastavení RFC 2544 (benchmark pro certifikaci ethernet sítí) Položka RFC 2544 poté Configuration poté list Global pro konfiguraci nastavení. - Lze volit jednotky mezi Mbps nebo % - Lze měnit Frame size (velikost rámce) mezi RFC 2544 nebo User defined (uživatelsky definovatelné). Pokud je aktivní volba User defined lze volit velikost datového rámce. - Lze povolit/zakázat menší testy, které jsou součástí (Throughtput propustnost, Back- To-Back (spolehlivost při maximálním datovém provozu), Frame Loss ztrátovost, Latency zpoždění) - Lze povolit/zakázat testování zda Pass (prošel) či Fail (neprošel) - Tabulka Stream definuje další nastavení - Lze volit statickou IP adresu a Quick Ping (rychlý ping) pro kontrolu připojení - Lze volit MAC Adresu cílového zařízení - Lze volit mezi Type of Service nebo Diferentiated Services pro modifikaci parametrů - Lze volit zdrojový a cílový UDP Port - Lze definovat parametry subtestů pomocí volby příslušných tabulek - Volbou start stop lze test spustit/zastavit

Pokud je aktivní volba User defined lze volit velikost datového rámce.

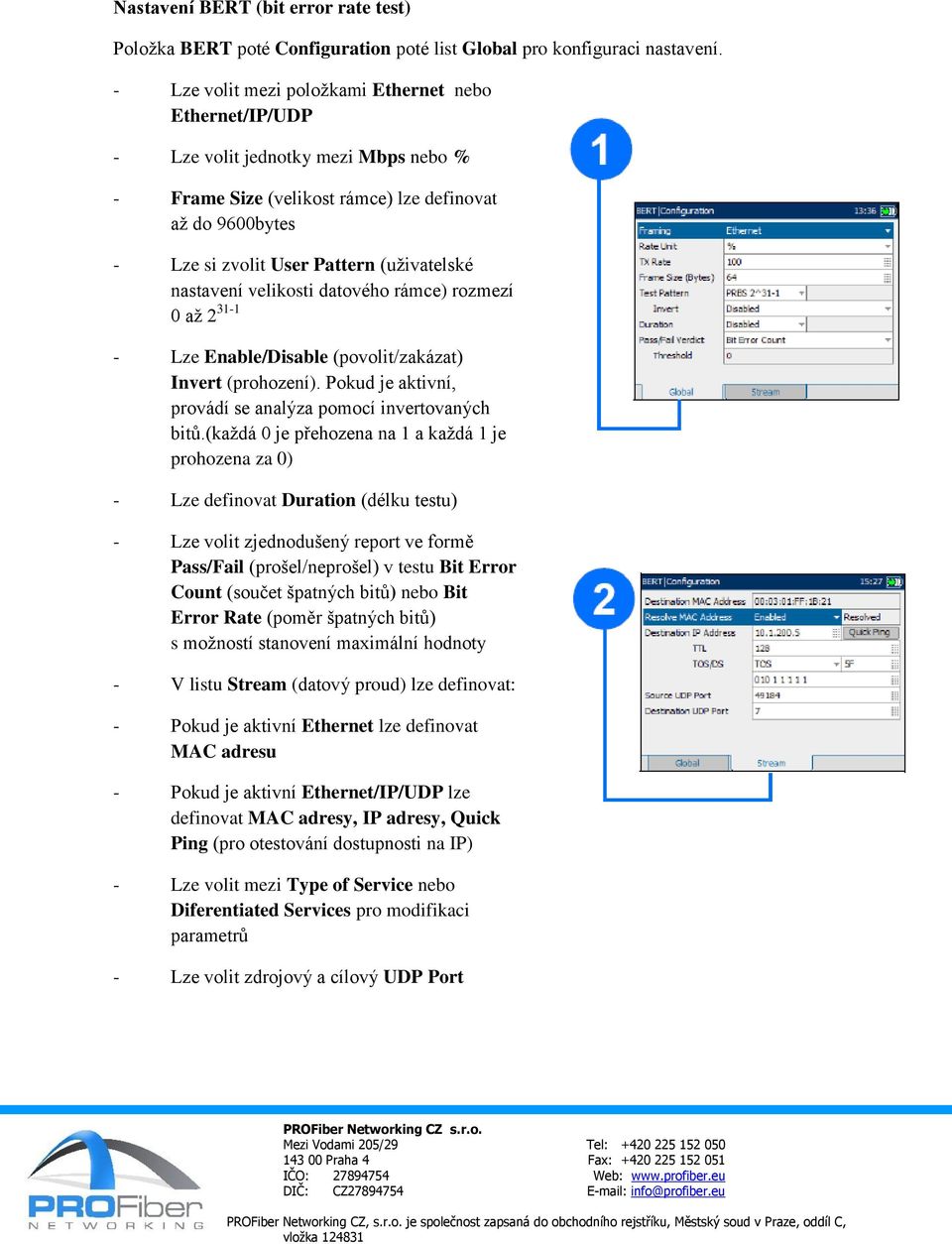

4 Nastavení BERT (bit error rate test) Položka BERT poté Configuration poté list Global pro konfiguraci nastavení. - Lze volit mezi položkami Ethernet nebo Ethernet/IP/UDP - Lze volit jednotky mezi Mbps nebo % - Frame Size (velikost rámce) lze definovat až do 9600bytes - Lze si zvolit User Pattern (uživatelské nastavení velikosti datového rámce) rozmezí 0 až Lze Enable/Disable (povolit/zakázat) Invert (prohození). Pokud je aktivní, provádí se analýza pomocí invertovaných bitů.(každá 0 je přehozena na 1 a každá 1 je prohozena za 0) - Lze definovat Duration (délku testu) - Lze volit zjednodušený report ve formě Pass/Fail (prošel/neprošel) v testu Bit Error Count (součet špatných bitů) nebo Bit Error Rate (poměr špatných bitů) s možností stanovení maximální hodnoty - V listu Stream (datový proud) lze definovat: - Pokud je aktivní Ethernet lze definovat MAC adresu - Pokud je aktivní Ethernet/IP/UDP lze definovat MAC adresy, IP adresy, Quick Ping (pro otestování dostupnosti na IP) - Lze volit mezi Type of Service nebo Diferentiated Services pro modifikaci parametrů - Lze volit zdrojový a cílový UDP Port

nastavení velikosti datového rámce) rozmezí 0 až 2 31-1 - Lze Enable/Disable (povolit/zakázat) Invert (prohození). Pokud je aktivní, provádí se analýza pomocí invertovaných bitů.

Nastavení Smart Loopback (smyčka) Položka Smart Loopback je přímo v hlavním menu. - Tlačítkem Start/Stop lze rovnou spustit test. Vyhodnocení lze sledovat v průběhu testování.

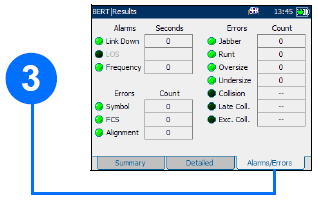

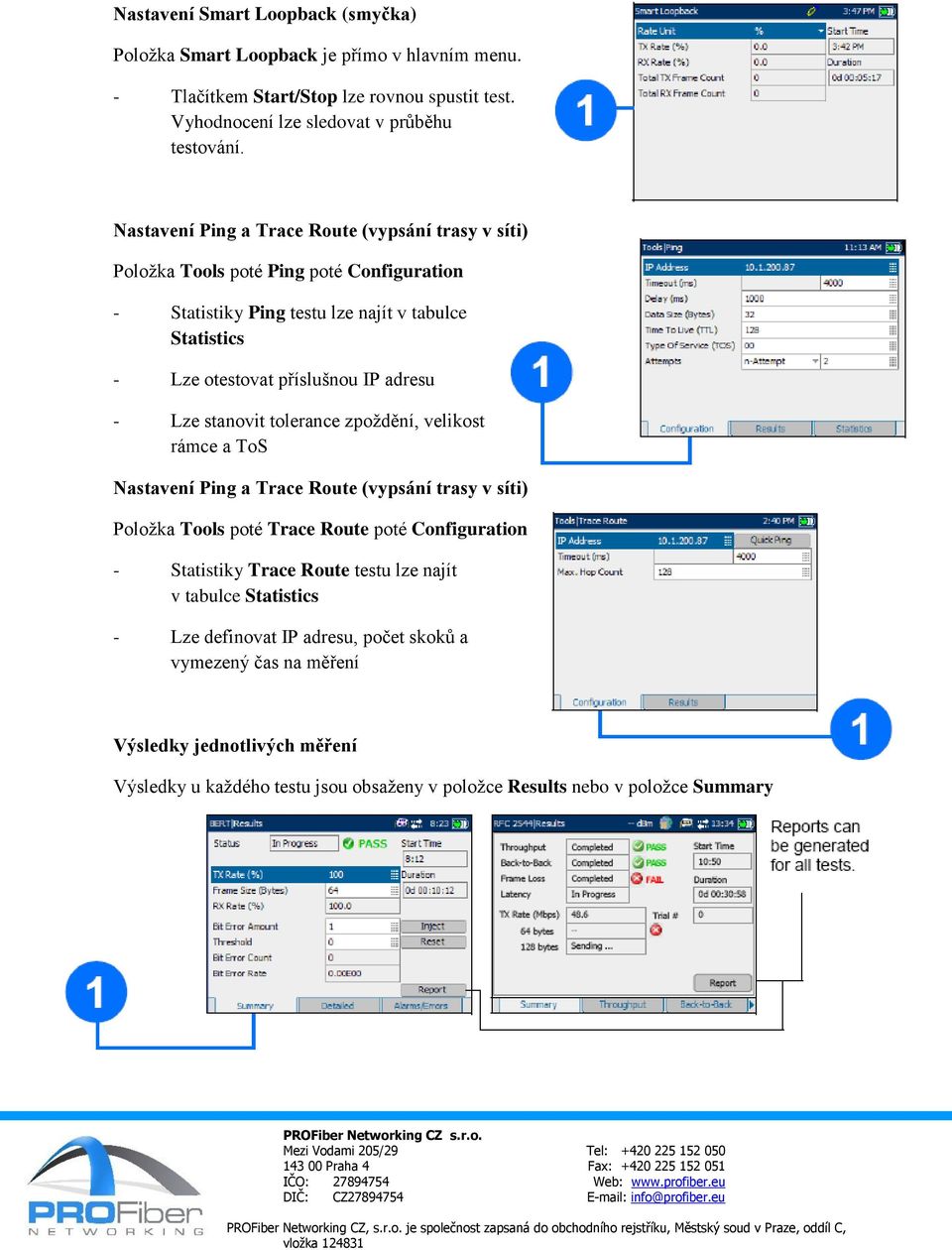

5 Nastavení Smart Loopback (smyčka) Položka Smart Loopback je přímo v hlavním menu. - Tlačítkem Start/Stop lze rovnou spustit test. Vyhodnocení lze sledovat v průběhu testování. Nastavení Ping a Trace Route (vypsání trasy v síti) Položka Tools poté Ping poté Configuration - Statistiky Ping testu lze najít v tabulce Statistics - Lze otestovat příslušnou IP adresu - Lze stanovit tolerance zpoždění, velikost rámce a ToS Nastavení Ping a Trace Route (vypsání trasy v síti) Položka Tools poté Trace Route poté Configuration - Statistiky Trace Route testu lze najít v tabulce Statistics - Lze definovat IP adresu, počet skoků a vymezený čas na měření Výsledky jednotlivých měření Výsledky u každého testu jsou obsaženy v položce Results nebo v položce Summary

Lze stanovit tolerance zpoždění, velikost rámce a ToS Nastavení Ping a Trace Route (vypsání trasy v síti) Položka Tools poté Trace Route poté Configuration - Statistiky Trace Route testu

Nastavení Remote Loopback (smyčka s možností master/slave) Položka Setup poté Remote poté Discovery nebo Loopback Remote Loopback lze použít jak v automatickém tak manuálním režimu k vyhledávání v

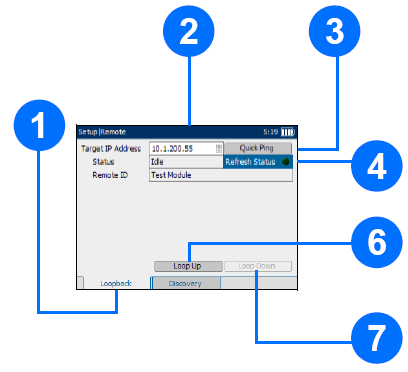

6 Nastavení Remote Loopback (smyčka s možností master/slave) Položka Setup poté Remote poté Discovery nebo Loopback Remote Loopback lze použít jak v automatickém tak manuálním režimu k vyhledávání v síti. Lze jím nalézat protějšek pomocí automatického vyhledávání nebo pomocí manuálního nastavení s definicí IP adresy cílového modulu. - Lze používat režim Discovery (vyhledávače) nebo Loopback (odpovídače) v rámci sítě

Lze jím nalézat protějšek pomocí automatického vyhledávání nebo pomocí manuálního nastavení s definicí

Ochrana přístroje: Dbejte zvýšené opatrnosti aby zařízení nebylo nijak poškozeno špatným zacházením, potřísněním vodou a vždy jej po provedení práce uschovejte do ochranného pouzdra.

7 Ochrana přístroje: Dbejte zvýšené opatrnosti aby zařízení nebylo nijak poškozeno špatným zacházením, potřísněním vodou a vždy jej po provedení práce uschovejte do ochranného pouzdra. Pro lepší ochranu měřících konektoru tuto část přístroje zakrývejte krytkou (je součástí balení. Práce s klávesnicí: Použijte šipky a potvrzovací klávesu pro pohyb po obrazovce a volbu položek na ní. Pro listování a změny tabulek či listování obrazovky používejte horní klávesy Pro volbu přímých číselných hodnot je měřící přístroj vybaven i číselnou klávesnicí.

Pro lepší ochranu měřících konektoru tuto část přístroje zakrývejte krytkou (je součástí balení.
