1 Komunikační systémy BOSCH Ozvučovací systémy 1.Úvod do zvukových systémů 2. Přehled reproduktorů akustika, měření 2. Představení rodiny komponentů Plena -Plena Easy line, Solution -Plena VAS 3. Propojování komponentů, varianty sestavení 4. Funkcionalita systému dle variant sestavení 5. Nastavení a naprogramování systému 6. Provoz, údržba, servis, diagnostika závad 7.Plena Matrix 1 STCZ/PRM3 Září 2010 JSI Robert Bosch GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.

2 Komunikační systémy BOSCH Co je zvuk? Zvuk je mechanické vlnění částic, které můžeme pozorovat sluchem. Sales Support Organization Září 2010 JSI Robert Bosch GmbH reserves all rights even in the event of industrial property rights. We 2 reserve all rights of disposal such as copying and passing on to third parties.

3 Komunikační systémy BOSCH Vzorec pro výpočet akustického tlaku v dané vzdálenosti od zdroje L = SPL + 10 log P 20 log r přičemž L je hodnota akustického tlaku v db ve vzdálenosti r SPL je akustický tlak repro (1W, 1m) P je jmenovitý výkon repro r je vzdálenost, pro kterou počítám akustický tlak Sales Support Organization Září 2010 JSI Robert Bosch GmbH reserves all rights even in the event of industrial property rights. We 6 reserve all rights of disposal such as copying and passing on to third parties.

4 Komunikační systémy BOSCH Hladina akustického tlaku Práh bolesti Typické úrovně hluku (akustického tlaku) Práh slyšení Sales Support Organization Září 2010 JSI Robert Bosch GmbH reserves all rights even in the event of industrial property rights. We 13 reserve all rights of disposal such as copying and passing on to third parties.

5 Grundlagen Audio Šíření zvuku pokles 1m / 0dB Vzdálenost od zdroje zvuku 1m 2m 4m 8m 16m 32m 64m SPL 0dB -6dB -12dB -18dB -24dB -30dB -36dB 2m / -6dB 4m / -12dB 14 STCZ/PRM-COMM Září 2010 JSI Robert Bosch GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.

6 Grundlagen Audio SPL, zdroj zvuku Výkon 1 Watt 2 Watt 4 Watt zdroj zvuku SPL 1m = 90dB 1m = 93dB 1m = 96dB 1W/1m(1kHz) 2W/1m(1kHz) 90dB (SPL) 93dB (SPL) 2m = 84dB 2m = 87dB 2m = 90dB 4W/1m(1kHz) 96dB (SPL) 8W/1m(1kHz) 99dB (SPL) 4m = 78dB 4m = 81dB 4m = 84dB 15 STCZ/PRM-COMM Září 2010 JSI Robert Bosch GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.

7 Grundlagen Audio Berechnung Leistung Deckenlautsprecher Beispiel für 3m Direktschall Deckenhöhe Anpassung am LSP Schalldruckpegel Hörebene 1,5W 88,5dB (SPL) 3,0W 91,5dB (SPL) 19 STCZ/PRM-COMM Září 2010 JSI Robert Bosch GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.

8 Grundlagen Audio Úhel vyzáření reproduktoru ~ 180 ~ 180 Vertikal při 1kHz Horizontal při 1kHz 22 STCZ/PRM-COMM Září 2010 JSI Robert Bosch GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.

9 Grundlagen Audio Úhel vyzáření dvou reproduktoru ~ 90 ~ 180 Vertikal při 1kHz Horizontal při 1kHz 23 STCZ/PRM-COMM Září 2010 JSI Robert Bosch GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.

10 Grundlagen Audio Úhel vyzáření čtyř reproduktoru ~ 45 ~ 180 Vertikal při 1kHz Horizontal při 1kHz 24 STCZ/PRM-COMM Září 2010 JSI Robert Bosch GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.

11 Komunikační systémy BOSCH Co je důležité při výběru reproduktorů? 1. Vyzařovací úhel 250 Hz 1 khz 4 khz Sales Support Organization Září 2010 JSI Robert Bosch GmbH reserves all rights even in the event of industrial property rights. We 31 reserve all rights of disposal such as copying and passing on to third parties.

12 Komunikační systémy BOSCH Co je důležité při výběru reproduktorů? 3. Výkon reproduktoru Čím vyšší jmenovitý výkon, tím větší úroveň akustického tlaku 4. Typ montáže (šrouby, pružiny) 5. EVAC Protipožární kryt (pro stropní reproduktory) Keramická svorkovnice s tepelnou pojistkou Sales Support Organization Září 2010 JSI Robert Bosch GmbH reserves all rights even in the event of industrial property rights. We 32 reserve all rights of disposal such as copying and passing on to third parties.

13 Komunikační systémy BOSCH Reproduktory Bosch a legislativa Norma EN. EN STCZ/PRM3 Září 2010 JSI Robert Bosch GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.

14 Komunikační systémy BOSCH Reproduktory Bosch a legislativa EN54-24 stanovuje: Minimální požadavky na reproduktory Provozní zkoušky výkonu v porovnání se specifikací výrobce. Aplikované testy: max. hladina akustického tlaku, frekvenční charakteristika, horizontální a vertikální úhly, impedanční zatížení, 100 hodinové výkonové zatížení reprodukovatelnost akustických vlastností, teplotní testy (teplo, chlad), test kyselých dešťů otřesový test, test mechanických nárazů, vibrační test test stupně krytí (IP). 34 STCZ/PRM3 Září 2010 JSI Robert Bosch GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.

15 Bosch Reproduktory Kategorie repro: Stropní Zvukový projektor Skříňkový Sloupcový Active Line Array Tlakové - řeč a hudba na pozadí(bgm) - řeč a hudba na pozadí(bgm) - hudba na pozadí(bgm) (a řeč) - řeč (a hudba na ozadí) - řeč - řeč 35 STCZ/PRM-COMM Září 2010 JSI Robert Bosch GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.

16 Komunikační a kongresové systémy BOSCH Označování repro např.lc1-wc06e8: LC1-WC06-E8 L: Loudspeaker 8: Montáž B: Box / Cabinet P: Projector A: Array C: Ceiling 1: typ. číslo E: Emergency 06: výkon [Watt] C: Composite (ABS - plastic),w - Wood W: Wide angle (široký uhel) 37 STCZ/PRM-COMM Září 2010 JSI Robert Bosch GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.

17 Komunikační systémy BOSCH Reproduktory Bosch a legislativa Typy testovaných reproduktorů Bosch EN54-24 typ A ( reproduktory primárně pro vnitřní použití ) - LBC 3086/41, LBC 3087/41, - LC1-WM06E8, LC1-UM06E8, LC1-UM12E8, LC1-UM24E8 - LC3-UC06-E - LBC 3510/40 + LBC 3603/40 (LBC 3520/40, LBC 3530/40) - LB1-UM06E, LBC 3018/00 - LBC 3200/00 (alternativa LBC 3201/00) 45 STCZ/PRM3 Září 2010 JSI Robert Bosch GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.

18 Komunikační a kongresové systémy BOSCH Reproduktory stropní montáž LBC 3086/41, LBC 3087/41, LC1 Modulární koncept Různé montážní příslušenství Výkon 6, 12 a 24W 46 STCZ/PRM-COMM Září 2010 JSI Robert Bosch GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.

19 LC3-UC06-E Vhodný pro reprodukci řeči a hudby Lehký materiál ABS Snadná instalace Volitelná zadní krabice Nenápadný vzhled 3 varianty provedení Nízko impedanční 100 V Nízká cena 47 ST/PRM3-EU Září 2010 JSI Robert Bosch GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.

20 LC4 Snadná instalace Inovativní zvukový měnič CosCone Vynikající srozumitelnost a reprodukce hudby Bezkonkurenční vyzařovací úhel pro veškeré frekvence Lehký a kompaktní reproduktor Hloubka pouhých 53 mm ST/SEM-COMM Září 2010 JSI Robert Bosch GmbH reserves all rights even in the event of industrial property rights. We reserve all rights 48 of disposal such as copying and passing on to third parties.

21 Výsledný efekt 49 Sales Support Organization Září 2010 JSI Robert Bosch GmbH reserves all rights even in the event of industrial property rights. We 49 reserve all rights of disposal such as copying and passing on to third parties.

22 Redukce počtu reproduktorů Pro dosažení požadovaného pokrytí při 4kHz je potřeba až 9x méně reproduktorů. Sales Support Organization Září 2010 JSI Robert Bosch GmbH reserves all rights even in the event of industrial property rights. We 50 reserve all rights of disposal such as copying and passing on to third parties.

23 LC5 Řada stropních reproduktorů Vhodný pro reprodukci řeči a hudby Kompaktní velikost Krytí IP 44 Volitelný vstup 70 V, 100 V a 8 ohmů Certifikováno dle EN54 51 ST/PRM3-EU Září 2010 JSI Robert Bosch GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.

24 LC2 Premium Sound reproduktory Výkon 30 a 60 W Dvoupásmové Subwoofer 52 ST/PRM3-EU Září 2010 JSI Robert Bosch GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.

25 Komunikační systémy BOSCH Reproduktory Bosch a legislativa Typy testovaných reproduktorů Bosch EN54-24 typ B ( reproduktory primárně pro venkovní použití ) - LBC 3432/02 (alternativa LBC 3430/02) - LP1-UC10E-1 (alternativa LP1-UC20E-1, LB1-BC10E) - LS1-OC100E - LA1-UM20E (alternativa LA1-UM40E) - LBC 3210/00, 3200, LBC 3482/00 (alternativa LBC 3483/00, LBC 3484/00) 53 STCZ/PRM3 Září 2010 JSI Robert Bosch GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.

26 Skříňkové reproduktory LB1-UM06E-1 LB1-UM20/50E-x LBC 3018/01 54 ST/PRM3-EU Září 2010 JSI Robert Bosch GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.

27 LA1-UM20/40E-1 Skříňkové reproduktory Výkon 20 nebo 40W Nízká cena LBC 32xx/00Premium Sound skříňkové reproduktory Široký frekvenční rozsah Dvoupásmové Výkon 15 až 50 W 55 ST/PRM3-EU Září 2010 JSI Robert Bosch GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.

28 LB1 / LA1 Skříňkové reproduktory Ekonomická řada reproduktorů nástěnné, rohové, sloupcové Výkon 6, 9, 12 a 24 W Černé nebo bílé provedení Nízká cena LB1 / LB2 Premium Sound skříňkové reproduktory Široký frekvenční rozsah Dvoupásmové Výkon 15 až 50 W 56 ST/PRM3-EU Září 2010 JSI Robert Bosch GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.

29 LP1-BC/UCxxE-1 Zvukové projektory Vysoký výkon Vysoká kvalita reprodukce Široký frekvenční rozsah Unikátní a výjimečný design Žádné viditelné zapojení Decentní vzhled Certifikované EN54-24 Všechny modely vč. závěsného projektoru 57 ST/PRM3-EU Září 2010 JSI Robert Bosch GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.

30 LBC3430/02 Zvukové projektory LBC3432/02 58 ST/PRM3-EU Září 2010 JSI Robert Bosch GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.

31 Tlakové reproduktory Evakuační: LBC3482 LBC3483 LH1 Vysoce efektivní reproduktory Vodě odolné IP 65 Tlakové do náročného prostředí (odolné proti korozi, chemikáliím, do výbušného prostředí, námořní aplikace 59 ST/PRM3-EU Září 2010 JSI Robert Bosch GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.

32 LBC Tlakové reproduktory Vysoce efektivní reproduktory Vodě odolné Modulární Vysoký výkon UV odolné materiály Univerzální měniče 15, 30 a 50W Ekonomické Modely 15, 30 a 45W Evakuační Tlakové do náročného prostředí (odolné proti korozi, chemikáliím, do výbušného prostředí, námořní aplikace) 60 ST/PRM3-EU Září 2010 JSI Robert Bosch GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.

33 Směrový reproduktor Jeden reproduktor pro široké pokrytí Regional Sales Office EMEA Září 2010 JSI Robert Bosch GmbH reserves all rights even in the event of industrial property rights. We 61 reserve all rights of disposal such as copying and passing on to third parties.

34 Směrový reproduktor Efektivní instalace v prostorách s vysokými stropy Regional Sales Office EMEA Září 2010 JSI Robert Bosch GmbH reserves all rights even in the event of industrial property rights. We 62 reserve all rights of disposal such as copying and passing on to third parties.

35 Směrový reproduktor Pokrytí až 650 m2 Regional Sales Office EMEA Září 2010 JSI Robert Bosch GmbH reserves all rights even in the event of industrial property rights. We 63 reserve all rights of disposal such as copying and passing on to third parties.

36 Směrový reproduktor LS1-OC100E Směrový reproduktor vykazuje: Vysokou hladinu akustického tlaku SPL (SPL max = 109 1m) A velký vyzařovací úhel v celém frekvenčním spektru! Hz k 2k 4k 8k Hor. > > Ver. > > Září 2010 JSI Robert Bosch GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as 64 copying and passing on to third parties.

37 Směrový reproduktor LS1-OC100E Způsob výpočtu PŘÍKLAD Maximum SPL = 89,7 db Výška 10m Plocha = 681 m2 Kolísání SPL o 9dB (s 1 reproduktorem) Září 2010 JSI Robert Bosch GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as 65 copying and passing on to third parties.

38 LS1-OC100E v praxi Test reproduktoru v reálném prostředí a provozu obchodního domu Finanční úspora spojená s poplatky OSA Úspora nákladu spojených s instalací Září 2010 JSI Robert Bosch GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as 66 copying and passing on to third parties.

39 LB3-PC250 a LB3-PC350 ST/SA1 Září 2010 JSI Robert Bosch GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of 69 disposal such as copying and passing on to third parties.

40 LB3-PC250 a LB3-PC (12 ) a 350W (15 ) Premium Sound reproduktor Ideální pro náročnou zvukovou kulisu Vysoká kvalita reprodukce hudby i mluveného slova (55 Hz 18 khz) Max 117 db (250W), 122 db Vytváří bezpečné prostředí pro publikum Splňuje všechna ustanovení pro evakuační rozhlas Certifikováno EN54-24 ST/SA1 Září 2010 JSI Robert Bosch GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of 70 disposal such as copying and passing on to third parties.

41 Aplikace na stadionech Stadion: FC Viktoria Plzeň Kapacita: Realizace: ks LB3-PC250 JSI Září 2010 JSI Robert Bosch GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of disposal 71 such as copying and passing on to third parties.

42 Aplikace na stadionech Stadion: FC Chomutov Kapacita: Realizace: ks LB3-PC250 JSI Září 2010 JSI Robert Bosch GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of disposal 72 such as copying and passing on to third parties.

43 Aplikace na stadionech Požadavky: srozumitelnost hlášení dostatečný akustický tlak prostředí kvalita hudby na pozadí Řešení s LB3: (55 Hz 18 khz) až 122 db (350W) IP 44 JSI Září 2010 JSI Robert Bosch GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of disposal 73 such as copying and passing on to third parties.

44 Vari-Directional Arrays Řešení složité akustiky Regional Sales Office EMEA Září 2010 JSI Robert Bosch GmbH reserves all rights even in the event of industrial property rights. We 75 reserve all rights of disposal such as copying and passing on to third parties.

45 Vari-Directional Arrays Modulární výstavba Dosah až 50 metrů Regional Sales Office EMEA Září 2010 JSI Robert Bosch GmbH reserves all rights even in the event of industrial property rights. We 77 reserve all rights of disposal such as copying and passing on to third parties.

46 Line Array Excelentní zvukové vlastnosti Směrovatelná charakteristika vyzařování Ekvalizace zvuku Modulární koncept Dosah až 50m Volitelný modul CobraNet Snadná instalace Decentní vzhled ST/SEM-COMM Září 2010 JSI Robert Bosch GmbH reserves all rights even in the event of industrial property rights. We reserve all rights 78 of disposal such as copying and passing on to third parties.

47 LC20 Premium řada reproduktorů LC20 6 & 8 82 STCZ/PRM-COMM Září 2010 JSI Robert Bosch GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.

48 Komunikační systémy BOSCH Podpora projektantů - reproduktory Výběr reproduktorů co je důležité? Vyzařovací úhel (kmitočtová závislost!) Montážní výška Způsob montáže (šrouby, pružiny...) Výkon reproduktoru Citlivost EVAC Protipožární kryt Ceiling Speaker Program (CSP) Nástroj pro volbu reproduktorů BOSCH (obsahuje i CSP) Podklady pro akustické simulace (EASE, CATT-Acoustic, Ulysses, CLF) 250 Hz 1 khz 4 khz 86 STCZ/PRM3 Září 2010 JSI Robert Bosch GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.

49 Komunikační a kongresové systémy BOSCH Aplikace pro výběr repro Veškeré informace o reproduktoru vždy s vámi ve vašem telefonu! Rychlý a snadný výběr produktu a prodejních informací K dispozici všem potenciálním zákazníkům Bosch Snadná aktualizace s jinými produkty nebo nástroji pro kalkulaci STCZ/PRM-COMM Září 2010 JSI Robert Bosch GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.

50 Vějíř reproduktorů Zobrazení produktu a všech vlastností na 1 kartě Umožňuje rychlý výběr Snadná aktualizace Vícejazyčný ST/SA1 Září 2010 JSI Robert Bosch GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of 88 disposal such as copying and passing on to third parties.

51 Software pro simulaci - EASE Address / EASE EVAC Bez prostorové akustiky Přímý SPL Pouze pro stropní reproduktory Zdarma ke stažení z webu Bosch Prostorová akustika Přímý SPL, Celkový SPL, STI Všechny reproduktory Bosch, kromě Vari 700,- v AFMG webshop Free 30 day trial: 89 Sales Support Organization Září 2010 JSI Robert Bosch GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.

52 Introduction to LC4 ceiling loudspeaker and EASE EVAC Demo EASE EVAC 1. Pro simulaci stropní repro 2. Project with XLA passive line arrays Sales Support Organization Září 2010 JSI Robert Bosch GmbH reserves all rights even in the event of industrial property rights. We 90 reserve all rights of disposal such as copying and passing on to third parties.

53 Komunikační a kongresové systémy BOSCH Nástroje Modelling Sound Sources Bosch poskytuje data reproduktorů epro 3D ve 4 formátech : EASE (*.spk) EASE Address / EASE Evac (*.gll) CLF (*.CF2) Ulysses (*.USB) Každý naleznete volně na našich stránkách. 91 STCZ/PRM-COMM Září 2010 JSI Robert Bosch GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.

54 Komunikační a kongresové systémy BOSCH Demo EASE EVAC IntroductionEASE Address loudspeaker and EASE EVAC STCZ/PRM-COMM Září 2010 JSI Robert Bosch GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.

55 Komunikační a kongresové systémy BOSCH Nástroje Modelování zvukových zdrojů CLF = Common Loudspeaker Format Prohlížeče zdarma zde: Podporované: Catt-Acoustics LARA Odeon. 93 STCZ/PRM-COMM Září 2010 JSI Robert Bosch GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.

56 Komunikační a kongresové systémy BOSCH Nástroje Ceiling Speaker Tool Aplikace pro iphone / ipad Určuje požadované množství reproduktorů Na základě vyzařovacího úhlu při 4kHz a SPL urovně ve výši hlavy SPL meter 94 STCZ/PRM-COMM Září 2010 JSI Robert Bosch GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.

57 Komunikační a kongresové systémy BOSCH 95 STCZ/PRM-COMM Září 2010 JSI Robert Bosch GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.

58 Komunikační systémy BOSCH Proč vlastně používáme 100 V rozvod? Na reproduktorovou zónu je zapotřebí připojit větší počet reproduktorů, což není možné u nízko impedančního ozvučovacího systému Je dále třeba překonávat dlouhé vzdálenosti (v řádech kilometrů) a zajistit eliminaci ztrát signálu vlivem této kabeláže - Výkonové ztráty jsou závislé od velikosti protékajícího proudu vedením, takže se je snaha tento protékající proud co nejvíce snížit, což nám konverze na 100 V úroveň umožňuje. Sales Support Organization Září 2010 JSI Robert Bosch GmbH reserves all rights even in the event of industrial property rights. We 96 reserve all rights of disposal such as copying and passing on to third parties.

59 Komunikační systémy BOSCH Proč vlastně používáme 100 V rozvod? V praxi to vypadá tak, že nízkofrekvenční signál malé úrovně je hned za zdrojem signálu pomocí převodního transformátoru převeden na úroveň vyšší a takto zvětšený signál je distribuován po reproduktorovém vedení. Jednotlivé reproduktory pro 100V rozvod (veřejné ozvučení) obsahují opět převodní transformátory pro zpětnou transformaci. Jednotlivé odbočky převodních transformátorů (u zesilovačů nebo reproduktorů) se dají využít k primární regulaci výkonu. Sales Support Organization Září 2010 JSI Robert Bosch GmbH reserves all rights even in the event of industrial property rights. We 97 reserve all rights of disposal such as copying and passing on to third parties.

60 Komunikační systémy BOSCH Základní principy ozvučovacích systémů 100V distribuční systém 100V 120W Zesilovač Transformátor 6W 6 W Transformátor 12W 12 W Transformátor 12W 12 W 6 W 12 W 12 W 6 W 12 W 12 W 6 W 12 W 12 W Sales Support Organization Září 2010 JSI Robert Bosch GmbH reserves all rights even in the event of industrial property rights. We 98 reserve all rights of disposal such as copying and passing on to third parties.

61 Komunikační systémy BOSCH Základní principy ozvučovacích systémů 100V zvukový systém 15W 45W 12W 30W 18W 15W 30W 6W 120W 60W LBB 1930/20 120W 10W 210W LBB 1912/ Sales Support Organization Září 2010 JSI Robert Bosch GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.

62 Komunikační systémy BOSCH Obecná doporučení při návrzích 100 V akustických systémů - U 100V systému musí být jmenovitý výkon zesilovače vždy stejný nebo vyšší, než je jmenovitý příkon všech připojených reproduktorů. - U dvoukanálového systému obvykle používáme pro hudební kanál poloviční nebo čtvrtinový výkon. -Využijte jednotlivé odbočky na převodních transformátorech a nezapomeňte informovat instalační firmu, jak mají být tyto reproduktory připojeny. - Kvůli zabránění echa nepřekračujte vzdálenost 15 m mezi dvěma reproduktory. - Tlakové reproduktory nepoužívejte pro hudbu! - Rozdíl mezi hladinou akustického tlaku prostředí a reproduktoru musí být minimálně 6-10 db. 102 Sales Support Organization Září 2010 JSI Robert Bosch GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.

63 Komunikační systémy BOSCH Ozvučovací systémy k čemu, proč a jak slouží Účely použití: Distribuce zpráv a upozornění na veřejných prostranstvích informační hlášení = místní rozhlas evakuační hlášení = evakuační rozhlas = normy EN EN EN STCZ/PRM3 Září 2010 JSI Robert Bosch GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.

64 Komunikační systémy BOSCH Ozvučovací systémy k čemu, proč a jak slouží Přínosy použití: Zajištění distribuce provozních a organizačních hlášení Hudba na pozadí = příjemná atmosféra v obchodních centrech Členění objektů do zón = řízení distribuce hlášení a hudby Řízená evakuace v případě stavu nouze Přednahrané zprávy Automatický provoz = automatické odbavení hlášení Možnost vícejazyčných hlášení ze záznamu Řízení priorit podle důležitosti hlášení Upozornění = gongy = zvyšují pozornost 3 produktové řady ozvučovacích systémů BOSCH Plena Family Plena Easy Line, Plena Solutions, Plena Voice Alarm Praesideo Paviro 104 STCZ/PRM3 Září 2010 JSI Robert Bosch GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.

65 Řada Plena Easy line 105 Září 2010 JSI Robert Bosch GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.

66 PID Plena Easy Line 1 zona- Mixer zesilovač: 4 mic/line, 3 BGM, 100V/tel vstup, 3 modely: 30W, 60W, 120W PLE 1MA30,60,120 Watt 2 zony Mixer zesilovač: 6 mic/line, 3 BGM, 100V/tel vstup, 2 modely: 120W, 240W, PLE 2MA120,240 Watt 2 zony Mixážní předzesilovač: 6 mic/line, 3 BGM, 100V/tel vstup PLE-10M2-EU Výkonové zesilovače:, 100V and 4/8 Ohm 2 modely: 120W, 240W PLE-1P120,240-EU 106 Září 2010 JSI Robert Bosch GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.

67 Mixážní zesilovače PLE 1MA30,60,120 Watt PLE 2MA120,240 Watt PLE 10MA2 předzesilovač 107 Září 2010 JSI Robert Bosch GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.

68 Komunikační a kongresové systémy BOSCH Nástěnný panel: 3 zdroje, 2 zony Stanice hlasatele: mikrofon s PTT tlačítkem 2 zonová stanice hl.: Limiter, řečový filter 108 STCZ/PRM-COMM Září 2010 JSI Robert Bosch GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.

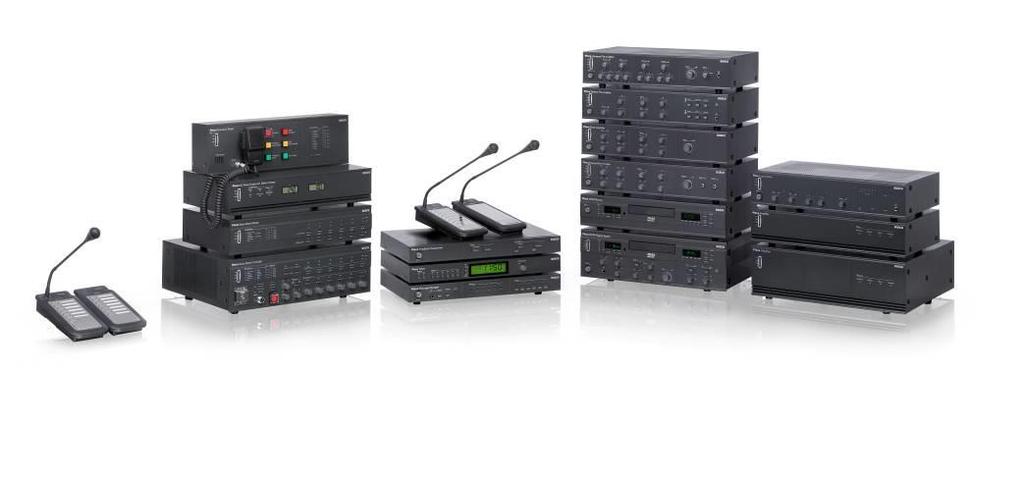

69 Komunikační systémy BOSCH Ozvučení řady Plena Solutions Výkonové zesilovače 120/240/480 Předzesilovač 6 zon Mikrofony a stanice hlasatele Potlačovač zpětné vazby Manažer zpráv Týdenní časovač Zesilovač pro indukční smyčku 110 STCZ/PRM3 Září 2010 JSI Robert Bosch GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.

70 Systémový předzesilovač LBB 1925/ Září 2010 JSI Robert Bosch GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.

71 SD/USB-přehrávač/Tuner 112 Září 2010 JSI Robert Bosch GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.

72 Plena Easy Line Source Unit Výstupy USB/SD Kombinace TUNER 113 RSO Září 2010 JSI Robert Bosch GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.

73 Plena Easy Line Source Unit Výstupy Tuner Kombinovaný USB/SD přehravaní MP3 114 RSO Září 2010 JSI Robert Bosch GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.

74 Mikrofony a stanice hlasatele LBB 1950/10 Stolní mikrofon LBB 1949/00 Mikrofon na husím krku LBB 1946/00 6-zónová stanice hlasatele LBB 1941/00 Stanice hlasatele pro hlášení do všech zón 115 Září 2010 JSI Robert Bosch GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.

75 Potlačovač zpětné vazby 116 Září 2010 JSI Robert Bosch GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.

76 Komunikační a kongresové systémy BOSCH Co je zpětná vazba? Zpětná vazba je hlasitý kvílivý zvuk, který nastane, když je zvuk z reproduktoru opět přijat pomocí mikrofonu a znovu a znovu opětovně zesílen. AUDITORIUM Před zes Zesilovač 117 STCZ/PRM-COMM Září 2010 JSI Robert Bosch GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.

77 Komunikační a kongresové systémy BOSCH Jak to funguje? AUDITORIUM Před Zes Zesilovač? 129 STCZ/PRM-COMM Září 2010 JSI Robert Bosch GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.

78 Komunikační a kongresové systémy BOSCH Jak to funguje? Přímý zvuk(y) Echa (e ) nebo odrazy ms 130 STCZ/PRM-COMM Září 2010 JSI Robert Bosch GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.

79 Komunikační a kongresové systémy BOSCH Jak to funguje? AUDITORIUM s 131 Před zes s + e Zesilovač s + e STCZ/PRM-COMM Září 2010 JSI Robert Bosch GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties. s s Decorrelator s (Δf) + Acoustic Echo Canceller - e

80 Komunikační a kongresové systémy BOSCH Příklad zapojení Announcement set-up Priority contacts routed to output connector Output on Microphone level. 138 STCZ/PRM-COMM Září 2010 JSI Robert Bosch GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.

81 Záznamník zpráv LBB 1965/00 Počet zpráv = Září 2010 JSI Robert Bosch GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.

82 Týdenní časovač Ovládání externích zařízení Ovládání hlasitosti hudby Vydání gongů podle naprogramovaného rozvrhu událostí 145 Září 2010 JSI Robert Bosch GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.

83 Zesilovač pro indukční smyčku 146 Září 2010 JSI Robert Bosch GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.

84 Plena VAS Plena VAS 147 ST/PRM3-EU Září 2010 JSI Robert Bosch GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.

85 Plena VAS Evakuační systém Plena Voice Alarm Určeno pro aplikace evakuačního rozhlasu Komponenty Řídicí jednotka 6 A/B zón, 240W Výkonové zesilovače Směrovač dalších 6 A/B zón Stanice hlasatele + klávesnice Příslušenství dohledové desky... Až 120 zón 1 nebo 2 kanálový provoz Až 480W na 6 zón Až 8 stanic hlasatele a 32 klávesnic Až 2 vzdálené ovládací panely 148 STCZ/PRM3 Září 2010 JSI Robert Bosch GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.

86 Komunikační systémy BOSCH Klíčové vlastnosti Systém evakuačního rozhlasu a veřejného ozvučení Jednoduchá instalace Jednoduchá možnost rozšíření Jednoduchá obsluha Ekonomické řešení pro malé a středně velké aplikace. 149 STCZ/PRM-COMM Září 2010 JSI Robert Bosch GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.

87 Komunikační systémy BOSCH Klíčové vlastnosti Certifikováno dle ČSN EN a EN54-16 Plně pod pohledem včetně Poplachový mikrofon na předním panelu Systémové propojení Dohled nad reproduktorovými linkami měřením impedance Přepínání na záložní zesilovače Vestavěný záznamník zpráv s dohledem S unikátní vlastností zpráv 150 STCZ/PRM-COMM Září 2010 JSI Robert Bosch GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.

88 Komunikační systémy BOSCH Klíčové vlastnosti Až 120 poplachových vstupů (6 u řídicí jednotky či směrovače) 19 úrovní priority Vstup na záložní zdroj 24 V Uživatelský interface na připojení požárního panelu Požární panel s přídavným dálkovým ovládáním 151 STCZ/PRM-COMM Září 2010 JSI Robert Bosch GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.

89 Komunikační systémy BOSCH Klíčové vlastnosti Jednoduchá možnost rozšíření 6-ti zónový systém pod dohledem Rozšiřitelné až na 120 zón pomocí přídavných směrovačů Přídavný výkon nebo 2 kanálový systém přidáním výkonových zesilovačů Plena Až 480W na 6 zón Až 8 stanic hlasatele a 32 klávesnic Až 2 dálkově ovládané požární panely Jednoduchá integrace s jinými systémy, např. Praesideo 152 STCZ/PRM-COMM Září 2010 JSI Robert Bosch GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.

90 Komunikační systémy BOSCH Klíčové vlastnosti Jednoduchá instalace 6-ti zónový systém Rychlé nastavení pomocí DIP přepínačů na zadní straně řídicí jednotky Více nastavení pomocí software Dodáváno s řídicí jednotkou LBB1990 Propojení pomocí USB portu Systémové propojení pomocí standardních CAT5 kabelů a RJ45 konektorů 153 STCZ/PRM-COMM Září 2010 JSI Robert Bosch GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.

91 Plena VAS Komponenty systému LBB1990/00 Řídicí jednotka Samostatná jednotka s 6-ti zónami Vestavěný výkonový zesilovač (240W) Vestavěný inteligentní záznamník obsahující až 255 zpráv Plně pod dohledem včetně dohledu nad reproduktorovými linkami měřením impedance vedení 1-kanálový nebo 2-kanálový systém (pomocí externího boosteru) Poplachový mikrofon na předním panelu (obsažen) Ovládání hlasitosti hudby v každé zóně 154 STCZ/PRM-COMM Září 2010 JSI Robert Bosch GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.

92 Plena VAS Řidící jednotka a směrovač 155 STCZ/PRM-COMM Září 2010 JSI Robert Bosch GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.

93 Plena VAS Řídící jednotka ze zadu 156 STCZ/PRM-COMM Září 2010 JSI Robert Bosch GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.

94 Zony -100V Plena VAS Vyst. stavů Vstupy+vyst24V Stan. hlasatele Konfigurace: 1.Příposlech 2.N/A 3.Dohled 4.2/1 kanal PC vstup z ext zesilovače 100V Ext. Zes. 1V uroven Audio Hlasitosti hlašení atd.. Router 157 STCZ/PRM-COMM Září 2010 JSI Robert Bosch GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.

95 Plena VAS Komponenty systému LBB1992/00 Směrovač Stejné funkce jako řídicí jednotka mimo ovládání hlasitosti hudby Dalších 6 A/B zón do systému (max. 120 zón v systému) Je-li u 1.kanálu požadavek na větší výkon než 240W, je nutné použít směrovač pro připojení dalšího zesilovače, i když není třeba zvyšovat celkový počet zón systému Lze použít zesilovače řídicí jednotky nebo zesilovače z řady Plena 158 STCZ/PRM-COMM Září 2010 JSI Robert Bosch GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.

96 Plena VAS Smerovač 159 STCZ/PRM-COMM Září 2010 JSI Robert Bosch GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.

97 Plena VAS Vstupy na řidící jednotce a směrovači 160 STCZ/PRM-COMM Září 2010 JSI Robert Bosch GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.

98 Plena VAS Výkonové zesilovače LBB 1930/20 (120 Watt) LBB 1935/20 (240 Watt) LBB 1938/20 (480 Watt) PLN-1P1000 UKONČEN PRODEJ!! 161 Září 2010 JSI Robert Bosch GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.

99 Plena VAS 162 STCZ/PRM-COMM Září 2010 JSI Robert Bosch GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.

100 Voice Alarm System - Zesilovače Vestavěný 240 W zesilovač Hlášení/Hudba v 1-kanálovém systému Hudba/Záloha v 2-kanálovém systému Externí - 120, 240 nebo 480 W Plena zesilovač (booster) Záloha v 1-kanálovém systému Hlášení v 2-kanálovém systému Ke každému směrovači mohou být připojeny až 2 zesilovače Plena Voice Alarm System

101 Plena VAS Komponenty systému LBB1956/00 Stanice hlasatele 6 programovatelných tlačítek a tlačítko na hlášení do všech zón Indikace poruchy, poplachu, napájení a indikace zóny Vestavěný limitér Až 8 stanic hlasatele v systemu LBB1957/00 Klávesnice stanice hlasatele 7 programovatelných tlačítek Až 8 klávesnic na stanici hlasatele Až 32 klávesnic v systému 164 STCZ/PRM-COMM Září 2010 JSI Robert Bosch GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.

102 Komunikační a kongresové systémy BOSCH Stanice hlasatele Pouze provozní hlášení Až 8 stanic hlasatele Až 8 klávesnic ke stanici hlasatele, ale max. 32 celkem Daisy chain konfigurace (sériové spojení) Používá CAT5 kabel Do vzdálenosti až 1000 m 165 STCZ/PRM-COMM Září 2010 JSI Robert Bosch GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.

103 Komunikační a kongresové systémy BOSCH Stanice hlasatele PTT tlačítko na každé stanici 7 tlačítek na výběr zón, včetně tlačítka všechny zóny 7 tlačítek na klávesnici stanice hlasatele Výběr zóny nebo skupiny zón na každém tlačítku 166 STCZ/PRM-COMM Září 2010 JSI Robert Bosch GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.

104 Komunikační a kongresové systémy BOSCH Stanice hlasatele Gongy před - a po - vyhlášení živého hlášení Programování priority Limiter Nastavitelná citlivost mikrofonu Řečový filtr Napájeno řídicí jednotku Možnost připojení externího napájecího zdroje (pro vzdálenosti nad 100m) 167 STCZ/PRM-COMM Září 2010 JSI Robert Bosch GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.

105 Plena VAS LBB1956/00 Stanice hlasatele 168 STCZ/PRM-COMM Září 2010 JSI Robert Bosch GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.

106 Plena VAS Ovládání Plena Vzdálené ovládání Plena VAS Ovládání a monitorování systému Up to 2 Remote Control Panels (RCP) can be connected or a combination with Remote Control Kit or Fireman s Panel Connection via standard shielded CAT5 cable Up to 1000 meter distance 169 ST/PRM3-EU Září 2010 JSI Robert Bosch GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.

107 Plena VAS Ovládací pole pro HZS LBB1995/00 - panel ovládání pro HZS EMG mikrofon an čelním panelu Velkéá tlačítka pro ovládání EVAC zpráva Poplachová zpráva Potvrzení a reset poruchy Potvrzení a reset EVAC Indikátory stavů poruch Testovací tlačítko Neumožnuje zvolit zonu 24 V napájení 170 ST/PRM3-EU Září 2010 JSI Robert Bosch GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.

108 Plena VAS Ovládání Plena VAS LBB1996/00 RCP / LBB1997/00 RCP Extension RCP možno osadit s až 9 RCP extensions Poruchové indikátory Test indikatorů EMG Mikrofon na přední starně (included) Stejné funkcionality jako router nebo řídící jednotka Krome řízení BGM hlasitosti 24 V napájení 171 ST/PRM3-EU Září 2010 JSI Robert Bosch GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.

109 Plena VAS Desky dohledu PLN-1EOL End-of-Line dohled 20 khz detekce pilotního tonu na 100 V lince Výstup porucha na kontaktech relé LED indikace Daisy chain zapojení PLN-DMY60 simulátor zátěže nad 60 W Zlepšuje přesnost detekce EOL při měření impedance V případě většího počtu repro na lince Větší délky kabelu linky Nastavení výkonu (8 / 20 / 60 W) Aplikační list 172 ST/PRM3-EU Září 2010 JSI Robert Bosch GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.

110 Plena VAS Desky dohledu měření pomocí 20kHz- 1 deska Nastavení JP1 173 STCZ/PRM-COMM Září 2010 JSI Robert Bosch GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.

111 Plena VAS Více desek - zapojení 174 STCZ/PRM-COMM Září 2010 JSI Robert Bosch GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.

112 Plena VAS Desky dohledu měření impedance PLN-DMY60 simulátor zátěže 175 STCZ/PRM-COMM Září 2010 JSI Robert Bosch GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.

113 Plena VAS Nástroje Dummy Load kalkulátor Vypočte max počet repro Max. delku kabelu Nastavení propojek na desce simul. zátěže 176 ST/PRM3-EU Září 2010 JSI Robert Bosch GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.

114 Plena VAS Nástroj Výpočet zálohy napájení 177 ST/PRM3-EU Září 2010 JSI Robert Bosch GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.

115 Plena VAS Shrnutí jednotlivých produktů LBB1990/00 Řídicí jednotka LBB1992/00 Směrovač (router) LBB1956/00 Stanice hlasatele LBB1957/00 Klávesnice stanice hlasatele LBB1995/00 LBB1996/00 LBB1997/00 LBB1998/00 LBB1999/00 PLN-1EOL PLN-DMY60 Požární panel Panel dálkového ovládání Rozšíření dálkového ovládání Stavebnice dálkového ovládání Stavebnice rozšíření dálkového ovládání Deska dohledu (pro detekci 20 khz pilotního tónu) Deska simulátoru zátěže 178 STCZ/PRM-COMM Září 2010 JSI Robert Bosch GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.

116 Komunikační a kongresové systémy BOSCH Dobíječ baterií PLN-24CH12 24V - Plena, ProMatrix PRS-48CH12 48V - Praesideo 179 STCZ/PRM-COMM Září 2010 JSI Robert Bosch GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.

117 Plena VAS Vlastnosti: PLN-24CH12 - PRS-48CH12 EN54-4 Dobíjecí proud : 12A Max. výstupní proud : 150A 6 hlavních výstupů, pojistka 3 Aux výstupy, pojistka Kapacita baterií : Ah. 180 STCZ/PRM-COMM Září 2010 JSI Robert Bosch GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.

118 Plena VAS Specifikace: PLN-24CH12, 24V PRS-48CH12, 48V Baterie : 24V :48V Max. kapacita baterií : 225Ah : 225Ah Dobíjecí proud : 12A : 12A Max. load : 150A : 150A. 182 STCZ/PRM-COMM Září 2010 JSI Robert Bosch GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.

119 Komunikační a kongresové systémy BOSCH Přední panel: PLN-24CH12, 24V PRS-48CH12, 48V 24V/48V Stavy -Napájení - Batterie - Výstup. 184 STCZ/PRM-COMM Září 2010 JSI Robert Bosch GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.

120 Backup Power mode Zapojení: PLN-24CH12, 24V PRS-48CH12, 48V 230V výstup ~ 28/56VDC 5A Poruch. kontakty napájení ~ 28/56VDC 32A Teplotní sensor Baterie 185 STCZ/PRM-COMM Září 2010 JSI Robert Bosch GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.

121 Komunikační Backup a Power kongresové mode systémy BOSCH Výstupy : PLN-24CH12, PRS-48CH12 Max. proud: 32 A na vystup/ 150 A max Max. proud: 32A per output Total max. 150 A. 187 STCZ/PRM-COMM Září 2010 JSI Robert Bosch GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.

122 Komunikační Backup a Power kongresové mode systémy BOSCH Aux výstupy: PLN-24CH12, PRS-48CH12 Max. proud: 5A na výstup/ max. 12 A (= max. dobíjecí proud) Max. current: 5A per output Total max. 12 A. Note: total max. current is 150 A => Main Out + Aux Out 188 STCZ/PRM-COMM Září 2010 JSI Robert Bosch GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.

123 Komunikační Backup a Power kongresové mode systémy BOSCH Fault contact connection: PLN-24CH12, PRS-48CH12 Failsafe kontakty 24V / 1A 189 STCZ/PRM-COMM Září 2010 JSI Robert Bosch GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.

124 Komunikační Backup a Power kongresové mode systémy BOSCH Dohled nad bateriemi: Nastavení propojek R i měření Jumper Napětí Threshold Kapacita Baterie Max. vybíjecí proud 75 24VDC 13mΩ 86 to 225 Ah 150 A (75=default) 48VDC 26mΩ 86 to 225 Ah 150 A 50 24VDC 20mΩ 65 to 225 Ah 100 A Default = 75 48VDC 40mΩ 65 to 225 Ah 100 A. 193 STCZ/PRM-COMM Září 2010 JSI Robert Bosch GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.

125 Komunikační Backup a Power kongresové mode systémy BOSCH R i hodnoty odporu: R i battery R i cable 10mm 2 R i cable 16mm 2 R i cable 25mm 2 R i cable 35mm 2 R i fuse 6 8 mω 2 mω/m 1.25 mω/m 0.8 mω/m 0.6 mω/m 1 2 mω. 194 STCZ/PRM-COMM Září 2010 JSI Robert Bosch GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.

126 Komunikační Backup a Power kongresové mode systémy BOSCH 196 STCZ/PRM-COMM Září 2010 JSI Robert Bosch GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.

127 Komunikační a kongresové systémy BOSCH Voice Alarm System FPA5000/1200 nebo Konektor na Plena VAS 197 STCZ/PRM-COMM Září 2010 JSI Robert Bosch GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.

128 Plena Konfigurace EPS FPA ST/PRM3-EU Září 2010 JSI Robert Bosch GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.

129 Plena Konfigurace Plena Video - zde 199 ST/PRM3-EU Září 2010 JSI Robert Bosch GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.

130 Komunikační a kongresové systémy BOSCH Zapojení Plena VAS Zapojení zesilovačů pro zálohu a vyšší výkon systému Plena VAS 200 STCZ/PRM-COMM Září 2010 JSI Robert Bosch GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.

131 + GND GND Komunikační a kongresové systémy BOSCH Rozšíření systému 1-kanálové zapojení se záložním zesilovačem 100V 70V 0V Propojení následujících (celkem až 9) směrovačů 230V- 240V- 24V DC IN 100V 70V V 0V Line fuse 100V line in line out 250V T1A Apparatus delivered connected for 230V- Warning This apparatus must be earthed 201 STCZ/PRM-COMM Září 2010 JSI Robert Bosch GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.

132 + GND GND Komunikační a kongresové systémy BOSCH Rozšíření systému 1-kanálové zapojení se zesilovačem pro vyšší koncový výkon Propojení následujících (celkem až 9) směrovačů 230V- 240V- 24V DC IN 100V 70V V 0V Line fuse 100V line in line out 250V T1A Apparatus delivered connected for 230V- Warning This apparatus must be earthed 202 STCZ/PRM-COMM Září 2010 JSI Robert Bosch GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.

133 + GND GND GND GND GND GND Komunikační a kongresové systémy BOSCH Rozšíření systému 2-kanálové zapojení se zesilovači pro vyšší výkon a zálohu 100V 70V 0V Hudba a záloha 230V- 240V- 230V- 240V- 24V DC IN 100V 70V V DC IN 100V 70V V 0V Line fuse 250V T1A Apparatus delivered 100V 0V Line fuse 100V line in line out connected for 230V- Warning This apparatus must be earthed 100V line in line out 250V T1A Apparatus delivered connected for 230V- Warning This apparatus must be earthed Hudba a záloha Hlášení 230V- 240V- 24V DC IN 100V 70V V 0V Line fuse 203 STCZ/PRM-COMM Září 2010 JSI Robert Bosch GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties. 100V line in line out Hlášení 250V T1A Apparatus delivered connected for 230V- Warning This apparatus must be earthed

134 100V 100V 0V + GND GND line in line out 24V DC IN 100V 70V V- 240V- Line fuse 250V T1A Apparatus delivered Warning This apparatus must be earthed connected for 230V- 100V 100V 100V 100V 0V 0V + GND GND line in GND GND line in line out line out 24V DC IN 100V 70V V DC IN 100V 70V V- 240V- Line fuse 250V T1A Apparatus delivered Warning This apparatus must be earthed connected for 230V- 230V- 240V- Line fuse 250V T1A Apparatus delivered Warning This apparatus must be earthed connected for 230V- 100V 100V 100V 100V 0V 0V + GND GND line in GND GND line in line out line out 24V DC IN 100V 70V V DC IN 100V 70V V- 240V- Line fuse 250V T1A Apparatus delivered Warning This apparatus must be earthed connected for 230V- 230V- 240V- Line fuse 250V T1A Apparatus delivered Warning This apparatus must be earthed connected for 230V- Komunikační a kongresové systémy BOSCH Rozšíření systému Více zón (použití směrovačů) 204 STCZ/PRM-COMM Září 2010 JSI Robert Bosch GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.

135 Plena Public Address and Voice Alarm System Jednoduchý návrh 205 ST/PRM3-EU Září 2010 JSI Robert Bosch GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.

136 100V 100V 0V + GND GND line in line out 24V DC IN 100V 70V V- 240V- Line fuse 250V T1A Apparatus delivered Warning This apparatus must be earthed connected for 230V- Komunikační a kongresové systémy BOSCH Rozšíření systému Více zón se stejným zesilovačem 206 STCZ/PRM-COMM Září 2010 JSI Robert Bosch GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.

137 Komunikační a kongresové systémy BOSCH 207 STCZ/PRM-COMM Září 2010 JSI Robert Bosch GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.

138 Komunikační a kongresové systémy BOSCH Aplikace Rekreační zařízení Typický požadavek: Až 6 zón Systém má vyhovovat ČSN EN Vysoký výkon do hlučného prostředí Stanice hlasatele v recepci a v kanceláři Paging a hudba na pozadí 208 STCZ/PRM-COMM Září 2010 JSI Robert Bosch GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.

139 Komunikační a kongresové systémy BOSCH Aplikace Hotely Typický požadavek: zón Systém má vyhovovat ČSN EN Vysoký výkon v zónách (více reproduktorů) Stanice hlasatele v recepci a kanceláři Požární panel u východu Paging a hudba na pozadí 209 STCZ/PRM-COMM Září 2010 JSI Robert Bosch GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.

140 Komunikační a kongresové systémy BOSCH Aplikace Školy a univerzity Typický požadavek: zón Systém má vyhovovat ČSN EN Nízký výkon v zónách (1 reproduktor) Stanice hlasatele ve sborovně Požární panel u východu 210 STCZ/PRM-COMM Září 2010 JSI Robert Bosch GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.

141 Komunikační a kongresové systémy BOSCH Aplikace Nákupní centra Typický požadavek: Až 60 zón Systém má vyhovovat ČSN EN Nízký / střední výkon v zónách Stanice hlasatele v místnosti ostrahy Požární panel u výstupu Hudba na pozadí 211 STCZ/PRM-COMM Září 2010 JSI Robert Bosch GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.

142 Komunikační a kongresové systémy BOSCH Shrnutí jednotlivých produktů LBB1990/00 Řídicí jednotka LBB1992/00 Směrovač (router) LBB1956/00 Stanice hlasatele LBB1957/00 Klávesnice stanice hlasatele LBB1995/00 LBB1996/00 LBB1997/00 LBB1998/00 LBB1999/00 PLN-1EOL PLN-DMY60 Požární panel Panel dálkového ovládání Rozšíření dálkového ovládání Stavebnice dálkového ovládání Stavebnice rozšíření dálkového ovládání Deska dohledu (pro detekci 20 khz pilotního tónu) Deska simulátoru zátěže 212 STCZ/PRM-COMM Září 2010 JSI Robert Bosch GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.

143 PLENA matrix PLENA matrix Digital Sound System ST/PRM3-EU 213 ST/SA1 Září 2010 JSI Robert Bosch GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.

144 PLENA matrix Unikátní produkty Komplexní systém - Mixážní procesor PLM-8M8 - Stanice hlasatele PLM-8CS - Zesilovač PLM-4P125 - Nástěnný panel PLM-WPC ST/SA1 Září 2010 JSI Robert Bosch GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of Zesilovač disposal such as PLM-4P220 copying and passing on to third parties.

145 PLENA matrix Řešení pro okamžité využití All Inclusive řešení Veškeré možné funkce jsou součástí tohoto vybavení. Snadná konfigurace a intuitivní ovládání Inovativní řešení pro vaše ozvučení Vysoký výkon 1 PLENA matrix DSP Mixer: 4 XLR Mic/Line vstupů 3 RCA Line vstupů 2 vstupy pro stanici hl. / nástěnný panel 3 kontaktní vstupy DSP funkce 8 mixážních výstupů Vstup pro přemostění 215 ST/PRM3-EU Září 2010 JSI Robert Bosch GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.

146 PLENA matrix Řešení pro okamžité využití All Inclusive řešení 2 typy 4 kanálových výkonových zesilovačů Nastavení DSP v plném rozsahu Využití v kombinaci s procesorem nebo pro samostatné použití 2+3 Vícekanálové zesilovače Dva modely; 4 x 125W / 4 x 220W 8ohm, 4 ohm a 100/70V na kanál DSP funkce Technologie třídy D Power saver mode Vstup pro přemostění 216 ST/PRM3-EU Září 2010 JSI Robert Bosch GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.

147 PLENA matrix Řešení pro okamžité využití All Inclusive řešení Stanice hlasatele využívá typické Bosch mikrofony Pro 8 zón nebo skupin zón s až 4 uživatelskými prioritami 4 Vlastnosti: Napájeno po Cat 5 kabelu Mechanické tlačítko PTT Nastavení: Kapacitní dotyková tlačítka Popisky zón Výběr zón Volba zdroje 8 zón (nebo skupin) Pouze pro hlášení 217 ST/PRM3-EU Září 2010 JSI Robert Bosch GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.

148 PLENA matrix Řešení pro okamžité využití All Inclusive řešení Nástěnný panel pro volbu zdroje hudby a ovládání hlasitosti. Ovládání přímo v zóně poslechu. Snadná montáž a nastavení. 5 Vlastnosti: Napájeno přes Cat 5 kabel Nastavení: Výběr zón Přednastaveno Volba zdroje 3x vstup (BGM ) Hlasitost Montáž +/- pro každý zdroj Na stěnu Kapacitní dotyková tlačítka Vkládající popisky 218 ST/PRM3-EU Září 2010 JSI Robert Bosch GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.

149 PLENA matrix Minimalizace doby instalace Volně konfigurovatelný hardware a standardní kabeláž Připojení zesilovačů přes 2 samostatné kabely cat 5 Připojení stanic hlasatele & nástěnných panelů 2 samostatné kabely cat ST/PRM3-EU Září 2010 JSI Robert Bosch GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.

150 PLENA matrix Ořezání provozních nákladů Intelligentní ovládání umožňující úsporu energie Přidáním detektoru pohybu Bosch umožníte zesilovači aktivovat smart sleep režim v oblasti, kde není systém využíván Vlastnosti: Nízká spotřeba Doba odpojení Prvek: ISC-BPR2-W12 F.01U Specifikace: 5.8 W 1 min 240 min Popis: Blue Line Gen2 PIR pohybový detektor (12 m pokrytí) 220 ST/PRM3-EU Září 2010 JSI Robert Bosch GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.

151 PLENA matrix Plná funkcionalita a intuitivní rozhraní Softwarová příprava pro nastavení a ovládání systému Konfigurace přes PC, ochrana heslem 222 ST/PRM3-EU Září 2010 JSI Robert Bosch GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.

152 PLENA matrix Plná funkcionalita a intuitivní rozhraní Připravené pro softwarové nastavení a okamžitý provoz Ovládání přes nástěnný panel, I Pad, PC a/nebo open interface Basic Source+volume User Customized 3rd party Mixing control Custom GUI Intermediate Wireless Mixing control User profiles Advanced control Mixing control User profiles DSP & set up Admin 223 ST/PRM3-EU Září 2010 JSI Robert Bosch GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.

153 PLENA matrix Vzdálené bezdrátové ovládání Volně dostupné IOS App pro pohodlné ovládání bez omezení vašeho pohybu Ovládání přes Ipad / IphoneOS / Ipod s přizpůsobením zákaznickým potřebám 224 ST/PRM3-EU Září 2010 JSI Robert Bosch GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.

154 PLENA matrix Vzdálené bezdrátové ovládání Volně dostupná aplikace pro I-Pad App pro ovládání bez nutnosti zůstávat na stálém místě Volba výstupů/zón, mixování a volby zdroje hudby disku, PC nebo I padu Stream via an Apple Airport with PLENA matrix app and Apple Airplay Walk into a zone and precisely adjust the source, volume and mix 225 ST/PRM3-EU Září 2010 JSI Robert Bosch GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.

155 PLENA matrix Příklady aplikací Konferenční sál Main Room Gallery Break out areas Bathrooms 226 ST/PRM3-EU Září 2010 JSI Robert Bosch GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.
