1 Title of presentation will go here - three line maximum Ing. Jiří Rajman, Ph.D. Presenter s name here Date of presentation (optional) Systémy evakuačního rozhlasu VARIODYN D1

2 Rozdíl mezi domácím a evakuačním rozhlasem Charakter rozhlasu je určen: - požárně bezpečnostním řešením (PBŘ) - technickou zprávou (TZ) Název není důležitý (např. domácí rozhlas s nuceným poslechem ) Zásadní rozdíly evakuačního rozhlasu oproti domácímu (místnímu) : - všechny prvky systému musí být trvale pod dohledem (i mikrofonní pult) - indikace závady během 100 s od objevení závady - druhotné energetické napájení systému - funkční odolnost kabeláže - certifikace komponentů 2

3 Normy ČSN EN a ČSN EN 54 Norma ČSN EN je norma systémová shrnující např. požadavky na dohled / indikaci závady, či měření slyšitelnosti a srozumitelnosti a norma ČSN EN 54 je norma produktová, přičemž: EN 54-4: Napájecí zdroj EN 54-16: Ústředny pro hlasová výstražná zařízení EN 54-24: Reproduktory Podle ČSN EN označován Nouzové zvukové systémy. Podle ČSN EN jako Hlasová výstražná zařízení 3

Výběr typu, určení správné vzdálenosti a počtu repro Zejména pro prostory se složitou akustikou se návrh ER provádí pomocí akustické studie pomocí speciálního SW: EASE Catt acoustic Ulysses

4 Výběr typu, určení správné vzdálenosti a počtu repro Zejména pro prostory se složitou akustikou se návrh ER provádí pomocí akustické studie pomocí speciálního SW: EASE Catt acoustic Ulysses Akustickou studii je nutné zpracovávat ve fázi projektu. Potvrdí správnost našeho řešení s ohledem na parametry hlasitosti a srozumitelnosti, které musí být souladu s normou ČSN EN Mnohdy dá též podmět ke stavebním úpravám objektu např. obložení stropu materiálem s velkým absorpčním koeficientem. Následné měření hlasitosti a srozumitelnosti potvrdí správnost instalace a protokol o měření musí být přiložen do provozní knihy. 4

5 Měření hlasitosti a srozumitelnosti dle ČSN EN Měření hlasitosti Minimální hladina zvuku nouzových signálů (HSP) musí být 65 db. Norma dále uvádí, že hlasitost systému hlasové signalizace požáru musí být 6 až 20 db nad úrovni hluku pozadí. To znamená, že je třeba při návrhu systému HSP brát v úvahu hlučnost prostředí, které se má ozvučovat a podle toho volit typ reproduktoru. Obecně platí, že pro hlučné výrobní prostory či garáže je vhodnější použít tlakové reproduktory nebo zvukové projektory namísto skříňkových nebo stropních reproduktorů, které jsou určeny do klidných kancelářských prostor. Pozn.: Měření hlasitosti sirén řeší norma ČSN EN

6 Základní principy teoretické akustiky Typické úrovně hluku Práh bolesti Práh slyšení 6

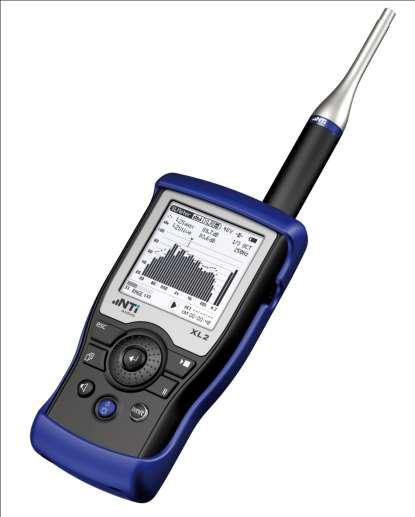

7 Měření hlasitosti a srozumitelnosti podle ČSN EN ,5 STI = 0,7 CIS 7

8 Měření hlasitosti a srozumitelnosti dle ČSN EN Měření srozumitelnosti Tento požadavek je v odstavci normy ČSN EN 60849: 7.2 Záznamy, které je třeba vést. V rámci uvedení systému do provozu má provedeno měření srozumitelnosti řeči, metodiku měření popisuje ČSN EN Do reproduktorů se vysílá speciální signál (STI-PA), přičemž měřící přístroj tento signál porovnává s originálním zdrojovým signálem (bez odrazů). Porovnáváním = poměrem je pak určena hodnota srozumitenosti STI (= Speech Transmission Index). Hodnota STI se též přepočítává na jednotnou referenční stupnici CIS (= Common Intelligibility Scale). Aby měření bylo uspokojivé, musí být hodnota CIS větší nebo rovna 0,7 přičemž CIS = 1 + log STI 8

9 VARIODYN D1 správná volba! Součásti systému ER Variodyn D1 9

10 DOM VARIODYN D1 základní vlastnosti Základní vlastnosti a charakteristiky: Plně digitální vícekanálový systém evakuačního rozhlasu Funkce pro úpravu audio signálu (ekvalizace signálu, zpoždování ) Síťovatelné jednotky po ethernetu (CAT5 nebo optika) Integrovaný záznamník evakuačních zpráv dle ČSN EN Nepřetržité hlídání všech systémových prvků Automatické řízení hlasitosti AVC dle úrovně hlukového pozadí 10

11 DOM VARIODYN D1 základní vlastnosti Monitorování funkčnosti zesilovačů Automatické přepnutí na havarijní zesilovače v případě poruchy pracovního zesilovače Dálkové monitorování a ovládání systému Certifikované datové propojení se systémem EPS Jednotná grafická nadstavba pro oba systémy EPS a VA Vyhovuje normám ČSN EN 60849, ČSN EN54-4 a ČSN EN

VARIODYN D1 Digitální stanice Microfone hlasatele Reproduktory Loudspeaker Digitální stanice Microfone hlasatele Reproduktory Loudspeaker DOM Zesilovač Amplifier

12 VARIODYN D1 Digitální stanice Microfone hlasatele Reproduktory Loudspeaker Digitální stanice Microfone hlasatele Reproduktory Loudspeaker DOM Zesilovač Amplifier PA1 DOM PA1 PA2 PA2 UIM SCU LAN Ethernet Konfigurační Laptop PC C D CD-Player přehrávač Digitální Microfone stanice hlasatele Reproduktory Loudspeaker DOM PA1 PA2 12

13 Děkuji za pozornost! 13
