1 LED SVÍTIDLA A SYSTÉM ŘÍZENÍ pro areálové a veřejné osvětlení svítidla KYRO, THEOS, THEOS MINI, KONDOR, LYRA 20, ATON

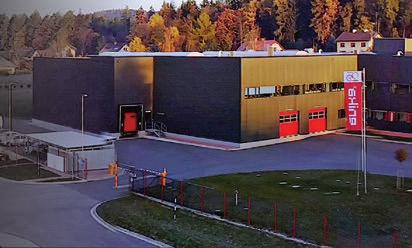

2 ENIKA.CZ s.r.o. NAŠÍ ABSOLUTNÍ PRIORITOU JE VSTŘÍCNÝ PŘÍSTUP, FÉROVÉ JEDNÁNÍ A PEČLIVOST PŘI VÝVOJI A VÝROBĚ NAŠICH PRODUKTŮ. SNAŽÍME SE MAXIMÁLNĚ POZNAT POTŘEBY KAŽDÉHO ZÁKAZNÍKA, TAK ABYCHOM ZVLÁDLI INDIVIDUÁLNĚ USPOJIT JEHO POTŘEBY. Jsme ryze českou společností s tradicí od roku 990. Patříme k nejvýznamnějším výrobcům systémů bezdrátového ovládání s vlastní vývojovou základnou. Do našeho portfolia patří systémy ovládání osvětlení a stínění, bezdrátové senzory, vypínače a přijímače, termostaty, programovatelné spínací hodiny a stmívače. Jsme také výhradními distributory celé řady renomovaných zahraničních firem dodávající svítidla a elektro komponenty. V našem portfoliu jsou například značky Waldmann, SBP, Carlo Gavazzi, Omega, Italtronic a další. 2 ENIKA.CZ LED svítidla a systém řízení pro areálové a veřejné osvětlení

3 27 let na trhu 7 exportních zemí 5 faktorů úspěchu produktů skladem

4 LED SVÍTIDLA Sviťte chytře... Zkušenosti získané z realizací za 27 let existence Odborný a prozákaznický přístup našich zkušených zaměstnanců Využíváme vlastní systém řízení osvětlení POSEIDON Dodáváme kvalitní a prověřené produkty od renomovaných evropských výrobců Zákazník je pro nás dlouhodobým partnerem Zabýváme se svítidly pro široké spektrum aplikací pro veřejná prostranství měst a obcí, firemní areály, rezidenční oblasti, parkoviště a parky. Našim zákazníkům připravujeme komplexní projektové návrhy přizpůsobené LED osvětlení. Zároveň využíváme náš vlastní systém řízení osvětlení POSEIDON, který přináší komfort, úspory a flexibilitu. 2 ENIKA.CZ LED svítidla a systém řízení pro areálové a veřejné osvětlení

5 INFORMACE O PROJEKTU A POŽADAVKY ZÁKAZNÍKA VÝBĚR VHODNÉHO SVĚTELNÉHO ŘEŠENÍ PREZENTACE NABÍDKY ZÁKAZNÍKOVI ÚPRAVA DLE POŽADAVKŮ ZÁKAZNÍKA KONEČNÁ VERZE NABÍDKY a. Návrh světelné soustavy b. Návrh systému řízení c. Kalkulace úspor a návratnosti d. Technický popis nabízeného LED osvětlení e. Obchodní podmínky záruka, cena, servis, spolupráce TECHNICKÁ PODPORA SERVISNÍ A ZÁRUČNÍ TECHNICKÁ PODPORA 3

6 VYSVĚTLIVKY Power Reduction Svítidla jsou k dispozici s elektronickým předřadníkem s automatickým snížením výkonu, který je již naprogramovaný ke snížení světelného toku o 50%. Předřadník rozpozná pomyslný LED čočky charakteristiky A/W ASYMMETRICAL OPTICS SR STREET OPTICS střed noci (např. střední dobu času zapnutí) a sníží tok na celých 8 hodin, z toho 2 hodiny před a 6 hodin po něm. ELL ELLIPTIC OPTICS S/EW SYMMETRICAL EXTRA WIDE OPTICS Dimmable Version Svítidla jsou vybavena 0 V analogovým stmívatelným předřadníkem. DIM s digitálním stmívatelným předřadníkem VDIM s předřadníkem, který umožňuje snížit světelný tok LED pomocí napájecího napětí svítidla. VDIM řešení poskytuje okamžitou možnost instalace LED osvětlení do stávajících instalací. stupně ochrany ve shodě s Evropskými IP20 = nechráněno IP IK J xx9 IK09 IK08 0J xx9 7J xx5 normami IK09 0J xx9 proti vodě I I I IP40 = ochrana 0 V 0 certifikace V proti tělesům>mm, 0 V IK08 ENEC 7J xx5 nechráněno proti IP 66 IK09 0J xx9 IK09 0J xx9 vodě CLASS I I I IP44 = chráněno proti stříkající vodě třída ochrany 0 V před 0 V IP54 = ochrana IK08 před 7J xx5 el. proudem IP 65 IK09 0J xx9 prachem, chráněno základní LIGHT izolace EMISSION P I66 I proti tryskající vodě IP65 = prachotěsné, 0 V třída ochrany před el. chráněno IK08 proti 7J xx5 proudem základní tryskající IK09 vodě 0J xx9 izolace a dvojitá nebo LIGHT CLASS EMISSION II CLASS I zesílená osvětlovaného objektu od svítidla VEŘEJNÉ OSVĚTLENÍ AUTOMATIC VEŘEJNÉ OSVĚTLENÍ AUTOMATIC VEŘEJNÉ OSVĚTLENÍ AUTOMATIC montáž na stropní montáž h 66 materiály PILOT WE COMMAND PILOT WE COMMAND PILOT WE COMMAND VEŘEJNÉ OSVĚTLENÍ AUTOMATIC VEŘEJNÉ OSVĚTLENÍ AUTOMATIC IP C zkouška žhavou nástěnná montáž smyčkou PILOT WE COMMAND PILOT WE COMMAND IK09 0J xx9 VEŘEJNÉ OSVĚTLENÍ AUTOMATIC montáž závěsná montáž 0 V bez nářadí IP 66 PILOT WE COMMAND VEŘEJNÉ OSVĚTLENÍ AUTOMATIC 0 V 4 ENIKA.CZ LED svítidla a systém řízení pro areálové a veřejné osvětlení minimální vzdálenost normálně hořlavé PILOT WE COMMAND stropní vestavná montáž IK09 0J xx9 I IK IK09 0J xx9 I IK

7 00% 80% Full Cut OFF Svítidla s tímto označením nevytvářejí power světelný smog nevyzařují světlo směrem vzhůru. TIME Reflex Comfort System Optic Speciální optika, která kombinací lomu a odrazu rozprostírá světlo vyzařované jednotlivými diodami po celé ploše reflektoru. Secure LIGHT Distribution Systém zaručující rovnoměrné rozložení světla na nasvětlovaném povrchu bez jakýchkoliv temných míst v případě defektu některé LED diody. IK09 IP 0J 66xx9 IK09 0J xx9 I CLAS pouliční eliptické liniové svítidlo 0 V 0 V osvětlení vyzařování zapojení s P čidlem 0 V IK09 0J xx9 IK09 0J xx9 IK08 7J I IP CLASS 66 I IK09 0 I VEŘEJNÉ OSVĚTLENÍ AUTOMATIC CLAS rozptýlené asymetrické průběžné 0 V svítidlo se 0 V vyzařování vyzařování zapojení záložním PILOT CLASS WE COMMAND zdrojem ELEKTRON IK09 I CLASS 0J xx9 I PŘEDŘA CCU IK09 0J xx9 LIGHT EM I VEŘEJNÉ OSVĚTLENÍ AUTOMATIC I VEŘEJNÉ OSVĚTLENÍ AUTOMATIC symetrické stmívatelné svítidlo se 0 V vyzařování 0 V V IP 44 záložním IP 54 IP IP 65 zdrojem 66 IP 2 PILOT WE COMMAND PILOT WE COMMAND stmívatelné konektor pro rychlé IP 4 připojení IK09 0J xx9 IP 5 I 0 V 5 ELE PŘ

8 OBSAH str. 8 KYRO, 2 str. 90 THEOS/MINI 6 ENIKA.CZ LED svítidla a systém řízení pro areálové a veřejné osvětlení

9 str. KONDOR str. 2 LYRA 20 str. 3 ATON 7

10 IK08 7J xx5 IK09 IK09 0J IK09 IP 0J xx9 0J 66 xx9 xx9 0 0 V V 0 P CLASS I II I CLASS I CLASS LIGHT EMISSION CLASS I IP C IP 44 IP 66 VEŘEJNÉ VEŘEJNÉ OSVĚTLENÍ OSVĚTLENÍAUTOMATIC AUTOMATIC VEŘEJNÉ OSVĚTLENÍ AUTOMATIC PILOT PILOT WE WE COMMAND COMMAND PILOT WE COMMAND 850 C IP 20 IP 40 IP 54 IK09 0J xx9 0 V V CLASS I I 275 CLASS I Ø 42 Ø 60 Ø V 3 KYRO, 2 KYRO, KYRO 2 Série estetických svítidel pro veřejné osvětlení. Svítidla jsou dostupná v několika výkonových řadách a různých teplotách chromatičnosti. Vyzařovací charakteristiky: KYRO LED,2 SR určené pro pouliční osvětlení KYRO,2 LED WIDE SR pro pouliční osvětlení, široké vyzařování (30 ) KYRO LED,2 EXTRA WIDE SR verze s extra širokým vyzařováním (70 ). Vhodné jako sekundární pouliční osvětlení nebo pro osvětlení takových obytných ploch, kde je stávající veřejné osvětlení s nízkými sloupy a velkými rozestupy. Světelný zdroj LED Výkon 7 W 90 W Teplota chromatičnosti 6000 K, 4200 K, 3000 K Životnost h/ L70 Světelný tok nominální/reálný 995 lm/ 9960 lm Tělo svítidla tlakově litý hliník Předřadník elektronický el. stmívatelný 0 V Stupeň krytí Montáž na výložník, vrchol stožáru, zeď Záruka 5 Záložní zdroj ne Dostupné varianty: KYRO LED,2 instalace na vrchol sloupu Ø mm KYRO LED,2 D76 instalace na vrchol sloupu Ø 76 mm 8 ENIKA.CZ LED svítidla a systém řízení pro areálové a veřejné osvětlení

11 LASS I P 66 HT EMISSION R IK09 0J xx9 IK09 0J xx9 IP IK08 667J xx5 0 V I 0 V CLASS I II PILOT WE COMMAND 850 C VEŘEJNÉ OSVĚTLENÍ AUTOMATIC VEŘEJNÉ OSVĚTLENÍ AUTOMATIC PILOT WE COMMAND PILOT WE COMMAND IK09 0J xx V V 35 I V THEOS THEOS LED svítidla pro veřejné osvětlení vyvinutá tak, aby dosahovala co nejlepší světelné účinnosti. Toto je zajištěno speciálně řešeným tělem svítidla, které optimálním způsobem odvádí teplo a získává z LED zdrojů nejvyšší účinnost. Vhodné pro montáž na vrchol sloupu Ø 60 nebo 76 mm. Hlavní výhody: SECURE LIGHT DISTRIBUTION systém zaručující stejnoměrnou světelnou distribuci i v případě defektu některé LED Mechanická odolnost IK08 9J Dostupné varianty: THEOS SR/T2 symetrická charakteristika vyzařování pro silnice s dvěma pruhy THEOS A/W asymetrická charakteristika vyzařování verze SMART s automatickým nebo centrálně řízeným snížením výkonu Světelný zdroj LED Výkon 35 W, 70 W, 05,W, 40 W, 70 W Teplota chromatičnosti 4000 K (na dotaz 3000 K, 5000 K) Životnost h (L80) 4304 lm/ 3652 lm 8608 lm / 7304 lm Světelný tok 292 lm / 0648 lm nominální/reálný 726 lm / 4362 lm 2520 lm / 8072 lm Tělo svítidla tlakově litý hliník Difuzor polykarbonátové čočky Předřadník elektronický el. stmívatelný 0 V Stupeň krytí Montáž na výložník, vrchol stožáru Záruka 5 Záložní zdroj ne 9

12 LASS I P 66 GHT EMISSION IK09 0J xx9 IK09 0J xx9 IP IK08 667J xx5 0 V I 0 V CLASS I II PILOT WE COMMAND 850 C VEŘEJNÉ OSVĚTLENÍ AUTOMATIC VEŘEJNÉ OSVĚTLENÍ AUTOMATIC PILOT WE COMMAND PILOT WE COMMAND IK09 0J xx9 0 V 0 V I 0 V THEOS MINI THEOS MINI Kompaktní varianta LED svítidla pro veřejné osvětlení vyvinutá tak, aby dosahovala co nejlepší světelné účinnosti. Svítidla jsou dostupná ve dvou výkonových řadách a různých teplotách chromatičnosti. Hlavní výhody: SECURE LIGHT DISTRIBUTION systém zaručující stejnoměrnou světelnou distribuci i v případě defektu některé LED Mechanická odolnost IK08 9J Dostupné varianty: THEOS MINI SR/T symetrická charakteristika vyzařování pro úzké silnice/ulice THEOS MINI SR/T2 symetrická charakteristika vyzařování pro silnice s dvěma pruhy THEOS MINI A/W asymetrická charakteristika vyzařování verze SMART s automatickým nebo centrálně řízeným snížením výkonu Světelný zdroj LED Výkon 35 W, 70 W Teplota chromatičnosti 4000 K (na dotaz 3000 K, 5000 K) Životnost h (L70) Světelný tok nominální/reálný 4304 lm/ 3536 lm 8608 lm / 6944 lm Tělo svítidla tlakově litý hliník Difuzor polykarbonátové čočky Předřadník elektronický el. stmívatelný 0 V Stupeň krytí Montáž na výložník, vrchol stožáru, zeď Záruka 5 Záložní zdroj ne 0 ENIKA.CZ LED svítidla a systém řízení pro areálové a veřejné osvětlení

13 LASS I 66 GHT EMISSION IK09 0J xx9 IP IP IK09 0J xx9 0 V I 0 V I PILOT WE COMMAND VEŘEJNÉ OSVĚTLENÍ AUTOMATIC VEŘEJNÉ OSVĚTLENÍ AUTOMATIC PILOT WE COMMAND PILOT WE COMMAND 0 V 0 V KONDOR KONDOR Pouliční svítidlo vhodné pro montáž na vrchol sloupu Ø 60 nebo 76 mm nebo výložník Ø 4260mm. Svítidla jsou dostupná ve dvou výkonových řadách a různých teplotách chromatičnosti. Hlavní výhody: SECURE LIGHT DISTRIBUTION systém zaručující stejnoměrnou světelnou distribuci i v případě defektu některé LED Mechanická odolnost IK08 9J verze SMART s automatickým nebo centrálně řízeným snížením výkonu Světelný zdroj LED Výkon 68 W, 02 W Teplota chromatičnosti 3000, 4000 K (na dotaz 5000 K) Životnost h/ L70 Světelný tok reálný 2480 lm / 9033 lm 8320 lm/ 7025 lm Tělo svítidla tlakově litý hliník Difuzor polykarbonátové čočky Předřadník elektronický el. stmívatelný Stupeň krytí Montáž na výložník, vrchol stožáru, zeď Záruka 5

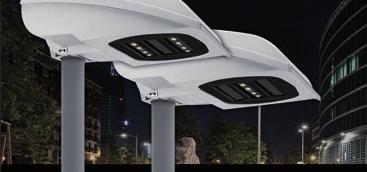

14 08 IP 7J 66 xx5 09 0J xx9 IK09 0J xx9 0 V I 0 V I IP 65 VEŘEJNÉ OSVĚTLENÍ VEŘEJNÉ OSVĚTLENÍ AUTOMATIC PILOT WE COMMAND IK09 0J xx9 AUTOMATIC PILOT WE COMMAND 0 V 0 V I 0 V VEŘEJNÉ OSVĚTL LYRA 20 LYRA 20 Pouliční svítidlo z řady LYRA s novým moderním designem, vyšší rázovou odolností a přidanou verzí s elektronickým předřadníkem. Vhodné pro montáž na vrchol sloupu Ø 60 nebo 76 mm. Svítidla jsou dostupná ve třech výkonových řadách a různých teplotách chromatičnosti. Hlavní výhody: SECURE LIGHT DISTRIBUTION systém zaručující stejnoměrnou světelnou distribuci i v případě defektu některé LED Mechanická odolnost IK08 9J Dostupné varianty: LYRA 20 LED SR/T symetrická charakteristika vyzařování pro úzké silnice/ulice LYRA 20 LED SR/T2 symetrická charakteristika vyzařování pro silnice s dvěma pruhy Světelný zdroj LED Výkon 35 W, 68 W, 05 W Teplota chromatičnosti 3000, 4000 K (na dotaz 5000 K) Životnost h (L80) 4304 lm / 363 lm Světelný tok reálný 8608 lm/ 702 lm 292 lm/0028 lm Tělo svítidla technopolymer Difuzor polykarbonátové čočky Předřadník elektronický el. stmívatelný Stupeň krytí Montáž na výložník, vrchol stožáru, zeď Záruka 5 Záložní zdroj ne 2 ENIKA.CZ LED svítidla a systém řízení pro areálové a veřejné osvětlení

15 LASS I P 66 HT EMISSION R IK09 0J xx9 IK09 0J xx9 IP IK08 667J xx5 0 V I 0 V0 V CLASS I II PILOT WE COMMAND 850 C VEŘEJNÉ OSVĚTLENÍ AUTOMATIC VEŘEJNÉ OSVĚTLENÍ AUTOMATIC PILOT WE COMMAND PILOT WE COMMAND IK09 0J xx9 0 V 0 V I 0 V ATON ATON Série výkonných a vysoce účinných svítidel pro veřejné osvětlení. Svítidla jsou dostupná v několika výkonových řadách od 43,7 W do 54,5 W a ve dvou teplotách chromatičnosti. Hlavní výhody: SECURE LIGHT DISTRIBUTION systém zaručující stejnoměrnou světelnou distribuci i v případě defektu některé LED REFLEX CONTROL SYSTEM kombinace technopolymerových čoček a vysoce výkonného reflektoru Mechanická odolnost IK08 9J Světelný zdroj LED Výkon 43,7 W 54,4 W Teplota chromatičnosti 4000 K, 6000 K Životnost h/ L80 Světelný tok nominální/reálný 6225 lm 7430 lm Tělo svítidla tlakově litý hliník Difuzor technopolymerové čočky Předřadník elektronický el. stmívatelný 0 V Stupeň krytí Montáž na výložník, vrchol stožáru, zeď Záruka 5 Záložní zdroj ne Dostupné varianty: ATON LED instalace na vrchol sloupu Ø 60 mm nebo 76 mm a Ø 7600mm ATON LED W instalace na výložníky nebo na stěnu 3

16 ŘÍZENÍ A SPRÁVA POSEIDON CITY ŘÍZENÍ A SPRÁVA LED Sviťte chytře! Díky systému řízení osvětlení POSEDION CITY je LED osvětlení opravdu efektivní, flexibilní a bezpečné. Řízené LED osvětlení poskytuje uživatelům maximální komfort a flexibilitu ovládání na úrovni firemních areálů a veřejných prostranství měst a zároveň umožňuje centrální řízení pomocí systému automatizace budovy. To vše v souladu s platnými normami a konkrétními požadavky provozu. 4 ENIKA.CZ LED svítidla a systém řízení pro areálové a veřejné osvětlení

17 KVALITNÍ LED SVÍTIDLA PRO NÁROČNÉ APLIKACE VYSÝ VÝKON A ÚČINNOST, DLOUHÁ ŽIVOTNOST ÚSPORA NÁKLADŮ NA ENERGIE NÁKLADY NA ÚDRŽBU VYSÉ KRYTÍ, VELKÁ RÁZOVÁ ODOLNOST POD KONTROLOU MOŽNOST NASTAVENÍ INTENZITY OSVĚTLENÍ 000% TVORBA DENNÍCH PLÁNŮ NEZÁVISLÉ OVLÁDÁNÍ SKUPIN SVÍTIDEL 5

18 ŘÍZENÍ A SPRÁVA POSEIDON CITY ŘÍZENÍ A SPRÁVA LED Princip a benefity A A A A B C A Bezdrátový řídící modul integrovaný ve svítidle B C D Koordinátor provozu vytvořené sítě svítidel (řídí provoz až 00 ks) Řídící modul poskytující konektivitu a data k dalšímu zpracování Vzdálený přístup pomocí webového rozhraní (pro uživatele nebo servisní organizace) 6 ENIKA.CZ LED svítidla a systém řízení pro areálové a veřejné osvětlení

19 MĚSTA A OBCE SNÍŽENÍ SVĚTELNÉHO ZNEČIŠTĚNÍ A EMISÍ CO2 MONITORING SPOTŘEBY (ZAMEZENÍ ČERNÝCH ODBĚRŮ) NÍZKÉ POŘIZOVACÍ NÁKLADY AMŽITÉ PŘIZPŮSOBENÍ OSVĚTLENÍ UDÁLOSTEM V OBCI OPTIMALIZACE NÁKLADŮ NA ÚDRŽBU TVORBA VIZUALIZAČNÍCH SCHÉMAT NA MÍRU B C! D FEMNÍ AREÁLY SLOUČENÍ ŘÍZENÍ VENKOVNÍHO OSVĚTLENÍ S VNITŘNÍM NASTAVENÍ INTENZITY OSVĚTLENÍ DLE PROVOZNÍ DOBY A POHYBU V AREÁLU VZDÁLENÝ PŘÍSTUP PROSTŘEDNICTVÍM ONLINE ROZHRANÍ ENERGIE POD KONTROLOU (MĚŘENÍ SPOTŘEBY ENERGIE) 7
