1 K A T A L O G P R O D U K T Ů

2 Obsah Kontakt Údaje o společnosti CEMVIN s.r.o. Výrobní závod Černousy Černousy Frýdlant IČ DIČ CZ Telefon cemvin@cemvin.eu 6 WALL FLOOR CEILING LINING 24 Volba tloušťky desky dle typu nosníku a zatížení Konstrukční profi tip STAIRS TERRACE CABLE ELECTRIC Technický list 46 FACADE 49 Dekory BALCONY 66 Dekory Technický list 71 Montážní šablona Obchodní zastoupení 1 Západní Čechy M Severní a Východní Čechy M Střední Čechy a Praha M Jižní Čechy a Morava M Severní Morava M Zákaznická infolinka Objednávky, skladové zásoby, fakturace Mobil cemvin@cemvin.eu 1 3 Černousy Linka technické podpory Mobil podpora@cemvin.eu Nevíte, na kterou linku se obrátit? Zavolejte naši zákaznickou TOPLINKU a my Vám poradíme. ZÁKAZNICKÁ TOP LINKA

3 Jediná hranice je vaše představivost... Představujeme vám svět, ve kterém budete omezeni pouze vašimi nápady. Svět, jehož středem je přírodní materiál, který je známý již desetiletí, ale teprve dnes získává široké uplatnění. Tento materiál představujeme nyní jako součást stavebního průmyslu, kde nachází momentálně nejširší uplatnění. Možnosti využití jsou ale neomezené a díky jeho vynikajícím vlastnostem, jako jsou pevnost, odolnost a zdravotní nezávadnost, postupně získává další a další nové formy jeho uplatnění. Může se tak použít pro výrobu odolného nábytku do interiéru i exteriéru nebo jako materiál pro výrobu moderních svítidel. Jeho uplatnění je pouze na vás... Vyrábíme pro vás již 50 let. Desky nejen pro stavebnictví. V nové, moderní formě. Značka CEMVIN, stejně jako stejnojmenná výrobní firma, vznikla ve 30. letech 20. století jako ryze česká firma a i v dnešní složité době si nadále zachovává ryze český původ. Na počátku stáli pánové Christoph, Unmack a Hatschek, kteří s výrobou desek v Černousích začali, my v jejich díle pokračujeme a dále jej rozvíjíme a rozšiřujeme. Moc dobře si uvědomujeme, že tradice je důležitá, ale vývoj jde stále kupředu. Vyvíjíme proto nové aplikace materiálu, jehož základem je přesný poměr surovin jako je cement nebo buničina. Nejčastější podoba našich materiálů je ve formě desek, postupně ale vyvíjíme další aplikace, ve kterých vidíme potenciál do budoucna. Původně se desky z Černous používaly výhradně na obklad dřevostaveb. Dnes už ale 3 mm vláknocementové desky najdete jako pojistnou hydroizolaci pod střešní krytinou rodinného domu v Německu, tepelnou a nehořlavou izolaci v pražských podzemních garážích nebo jako ztracené bednění na stavbě slovenského mostu. Po více než 50 letech vývoje desky CEMVIN vydrží vlhko, vodu, mráz i oheň. To vytváří jejich konkurenční výhodu a zároveň unikátní mix vlastností, které je předurčují i pro aplikace, kde jiné materiály selhávají. Na dlouhé roky jsou tak odolným společníkem pro běžný život, nezradí ale ani v neobvyklých situacích. Samozřejmou součástí naší výroby a rozvoje je i důraz na ochranu životního prostředí. Trvale proto snižujeme negativní vlivy našich produktů na všech úrovních. Ať už ve výrobě, tak např. i v logistice. Od roku 1992 proto například nepoužíváme při výrobě azbest, nahradili jsme jej polypropylenovou střiží a expandovaným perlitem. Vláknocementové desky CEMVIN tak odpovídají nejen normám EU, ale především našim vlastním požadavkům na zdraví a ekologii. 4 5

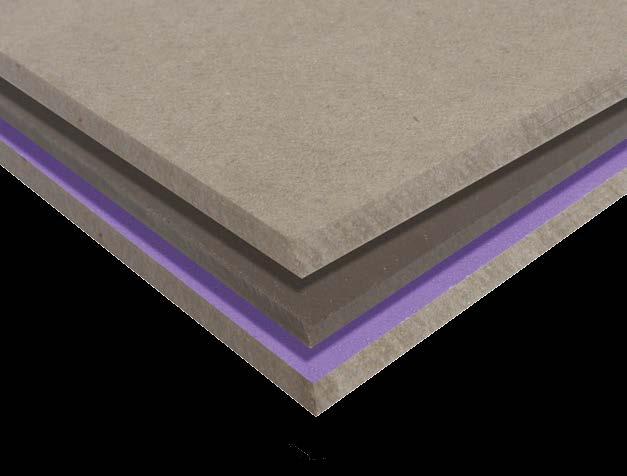

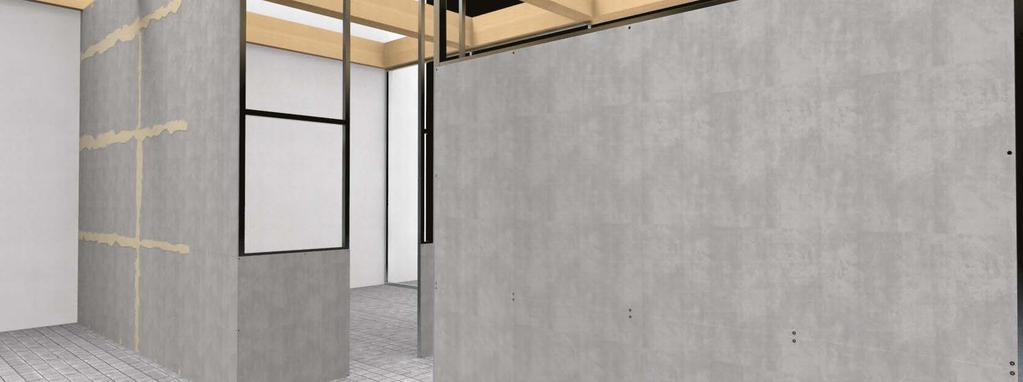

4 WALL Ploché desky pro konstrukci stěn CV W Vlastnosti a komponenty systému CEMVIN WALL Ploché cementovláknité desky CEMVIN WALL Doplňky Provedení Typ Tloušťka Formát Cementovláknitá plochá deska CEMVIN WALL, s kvalitním jádrem třídy reakce na oheň A1, s neobyčejně dlouhou životností a vysokými pevnostními charakteristikami CV W 8 8 mm 1200 x 2500 mm CV W mm 1200 x 2500 mm CV W mm 1200 x 2500 mm CV W mm 1200 x 2500 mm Doplňky CEMVIN WALL Doplňky Provedení Typ Objem balení Spotřeba Základní izolační nátěr na bázi silanů a siloxanů ve vodní emulzi, používá se ke sjednocení savosti povrchu, který je tak vhodně připraven pro nátěr materiálů řady CEMVIN CV RAL, používaných pro konečnou úpravu povrchů. CV PRIMER kanystr (10 kg) 0,1 kg/m 2 Siloxanový nátěr na hygienickou úpravu stěn, pro použití v interieru i exterieru, s vysokou propustností vodních par pro použití ve vnitřních i venkovních prostorech, nanáší se ve dvou vrstvách, povrch musí být předem natřen CEMVIN CV PRIMER CV PAINT _ ( _ číslo dle RAL) 1 vědro (20 kg) 0,25 kg/m 2 Konstrukční deska CEMVIN WALL Pocit zdravé a bezpečné domácnosti Česká cementovláknitá deska CEMVIN WALL je přírodní a pevný materiál vhodný pro Váš dům, ať už se jedná o stavbu zděnou nebo dřevostavbu. Jádro desky je nehořlavé, splňuje podmínky reakce na oheň A1 a ochrání tak i dřevostavbu před šířením požáru. Desky odolají vodě a vlhku, nekroutí se a zamezují vzniku plísní. Jsou proto ideální k obložení stěn koupelny nebo i jiných prostor vystavených působení vlhkosti. Desky jsou dlouhodobě pevné a odolné, proto se hodí i do silně namáhaných prostor jako je chodba v soukromých i komerčních objektech. Snadná a rychlá montáž s vyloučením mokrých procesů výrazně usnadňuje a zkracuje dobu výstavby, což je dnes jedním z hlavních požadavků v projektech. Základní vlastnosti Odolnost proti šíření požáru - třída reakce na oheň A1 Vysoká mechanická odolnost Zavětrování a ztužení montovaných stěn Stěny s výbornými akustickými vlastnostmi Vhodné do vlhkého prostředí - ideální do koupelen Nadstandardní akumulační schopnosti - vhodné pro dřevostavby Technický list Pevnostní charakteristiky a mechanické vlastnosti Objemová hmotnost 1600 kg/m 3 Pevnost v tahu za ohybu v podélném směru min. 10,5 MPa Pevnost v tahu za ohybu v příčném směru min. 17,5 Mpa Modul pružnosti - kolmo k vláknům 7000 MPa Modul pružnosti - podél vláken 9000 MPa Pevnost v tahu kolmo na rovinu desky min. 1,3 MPa Houževnatost min. 0,31 J/cm 2 (tl. 5 mm) min. 0,82 J/cm 2 (tl. 18 mm) Odpor proti vytažení vrutu min. 100 N/mm Protažení hlavičky hřebíku min. 530 N/mm Požární odolnost Reakce na oheň A1 Vliv působení vlhkosti a stavebně fyzikální vlastnosti Rozlupčivost po cyklování ve vlhkém prostředí min. 0,50 N/mm 2 Tloušťkové bobtnání po cyklování ve vlhkém prostředí 0 Lineární roztažnost při změně vlhkosti vzduchu 0,20 % Nasákavost desky při uložení ve vodě po dobu 24 hodin max. 18% Hmotnostní rovnovážná vlhkost při 20 a relativní vlhkosti 50% 8-10% Tloušťkové bobtnání při uložení ve vodě po dobu 24 hodin max. 0,3% Vzduchová neprůzvučnost Rw 30 db Faktor difuzního odporu Součinitel tepelné vodivosti max. 0,35W/mK Ostatní Zdravotně hygienická nezávadnost Index šíření plamene po povrchu i = 0 mm/min WALL Požární odolnost 6 minut (tl. 5 mm) 15 minut (tl. 8 mm) 16 minut (tl. 10 mm) Barevné provedení WALL 6 7

5 Napojení příčky k obvodové konstrukci Napojení je provedeno přes ocelový CW profil, který je kotven přes pružnou pěnovou podložku. Spoj je vyplněn pružným tmelem a přetažen spárovacím tmelem s papírovou páskou. Akustická pěnová páska Pružný tmel Pružný tmel spoj desek přetáhnout vrstvou spárovacího tmelu vtlačit papírovou pásku na spoje SDK desek přetáhnout vrstvou tmelu po zaschnutí lehce přebrousit TI minerální vata vložená mezi nosnou konstrukci CW profilů spoj desek přetáhnout vrstvou spárovacího tmelu vtlačit papírovou pásku na spoje SDK desek přetáhnout vrstvou tmelu po zaschnutí lehce přebrousit Napojení dvou deskových panelů v příčce Desky jsou kotveny pomocí ocelových CW profilů, spoj je vyplněn pružným tmelem a přetažen spárovacím tmelem s papírovou páskou. Spoj je lehce přebroušen. Stěna v ploše TI Minerální vata vložená mezi nosnou konstrukci CW profilů Stěna v místě spoje spoj desek přetáhnout vrstvou spárovacího tmelu vtlačit papírovou pásku na spoje SDK desek přetáhnout vrstvou tmelu po zaschnutí lehce přebrousit TI Minerální vata vložená mezi nosnou konstrukci CW profilů spoj desek přetáhnout vrstvou spárovacího tmelu vtlačit papírovou pásku na spoje SDK desek přetáhnout vrstvou tmelu po zaschnutí lehce přebrousit * kotveny vruty se zápustnou hlavou, otvory předvrtat (vruty na kotvení sádrovláknitých desek). * kotveny vruty se zápustnou hlavou otvory předvrtat (vruty na kotvení sádrovláknitých desek). GSPublisherEngine Napojení příčky na příčku průběžnou Spoj je proveden přes ocelový CW profil, který je podložený pružnou pěnovou páskou. Spoj je vyplněn pružným tmelem a přetažený spárovacím tmelem s vtlačenou papírovou páskou. spoj desek přetáhnout vrstvou spárovacího tmelu vtlačit papírovou pásku na spoje SDK desek přetáhnout vrstvou tmelu po zaschnutí lehce přebrousit TI Minerální vata vložená mezi nosnou konstrukci CW profilů spoj desek přetáhnout vrstvou spárovacího tmelu vtlačit papírovou pásku na spoje SDK desek přetáhnout vrstvou tmelu po zaschnutí lehce přebrousit Napojení dvou na sebe kolmých příček Ocelový CW profil je upevněn přímo do napojované příčky. Spoje desek jsou vyplněny pružným tmelem. Na roh je osazen rohový Alu profil, vložený do spárovacího tmelu. TI Minerální vata vložená mezi nosnou konstrukci CW profilů spoj desek přetáhnout vrstvou spárovacího tmelu vtlačit papírovou pásku na spoje SDK desek přetáhnout vrstvou tmelu po zaschnutí lehce přebrousit 5 * kotveny vruty se zápustnou hlavou, otvory předvrtat (vruty na kotvení sádrovláknitých desek). * kotveny vruty se zápustnou hlavou otvory předvrtat (vruty na kotvení sádrovláknitých desek). 8 9

6 Montážní postup pro zpracování vnitřních nosných a nenosných stěn za použití desek Cemvin. 1. Zpracování Desky CEMVIN je vhodné řezat běžnou ruční kotoučovou pilou s vodicí lištou. Pro dosažení přesně lícovaných řezů s ostrými hranami doporučujeme použít pilové kotouče na dřevo z tvrdokovu. U kotoučových pil by mělo být zajištěno odsávání řezného prachu. Množství prachu omezíte použitím pilových kotoučů s malým počtem zubů a snížením počtu otáček. Na oblá a jinak tvarovaná místa použijte děrovku nebo vrták. 2. Nosná konstrukce Sloupkové CW profily je nutno ve svislém směru nasunout do připojovacích UW profilů upevněných na stropu a podlaze. CW profily budou na požadovanou osovou vzdálenost připraveny nejprve pouze přibližně, přesného vyrovnání do svislé polohy bude dosaženo při následném opláštění první strany stěny. Osová vzdálenost je maximálně 600 mm. Při úpravě délky CW profilů je kvůli malým stavebním tolerancím třeba nechat trochu vůle. CW profily by měly zasahovat nejméně 15 mm do připojovacího profilu u stropu a u podlahy doléhat na připojovací profil. Alternativně je možné použít také dřevěný nosný rošt (250) max /2 1/2 200 (250) 30 Stěna v ploše TI Minerální vata vložená mezi nosnou konstrukci CW profilů Stěna v místě spoje spoj desek přetáhnout vrstvou spárovacího tmelu vtlačit papírovou pásku na spoje SDK desek přetáhnout vrstvou tmelu po zaschnutí lehce přebrousit TI Minerální vata vložená mezi nosnou konstrukci CW profilů spoj desek přetáhnout vrstvou spárovacího tmelu vtlačit papírovou pásku na spoje SDK desek přetáhnout vrstvou tmelu po zaschnutí lehce přebrousit * kotveny vruty se zápustnou hlavou otvory předvrtat (vruty na kotvení sádrovláknitých desek). 3. Upevnění Desky upevněte na nosnou konstrukci z CW a UW profilů pomocí samořezných vrutů ve vzdálenosti max. 250 mm (ideálně však 200 mm). Desky je nutné předvrtat. V prostorách, kde jsou kladeny vyšší nároky na ochranu proti korozi, jako jsou např. plavecké bazény, sauny, závodní kuchyně nebo mlékárny, musejí být profily chráněny přípravkem vhodným pro vlhké prostory v souladu s normou ČSN EN Rovněž spojovací materiály musejí odpovídat požadavkům na ochranu proti korozi. Pro upevňování do dřevěných nosných konstrukcích na stěnách jsou vhodné samořezné vruty se zápustnou hlavou ve vzdálenosti 250 mm (ideálně však 200 mm). Pro použití v agresivním prostředí je nutno kontaktovat tým technické podpory Cemvin. 4. Spárovací technika 5. Povrch 1. Schéma přeložení desek 2. Stěna v místě spoje Nejčastěji používanou povrchovou aplikací desky CEMVIN je malba. Pro malbu se doporučují použít silikonové, nebo akrylátové barvy. Desku CEMVIN se před aplikací barvy doporučuje opatřit odpovídající penetrací pro silikonové, nebo akrylátové barvy. Kromě toho je možné takto připravenou desku omítnout tenkovrstvým omítkovým vícevrstvým systémem, jako například dvouvrstvé výztužné omítky s perlinkou nebo strukturované tenkovrstvé omítky a přilnavé omítky hlazené filcovými hladítky do tloušťky vrstvy cca. 4 mm. Pro spojování desek CEMVIN se u horizontálních i vertikálních spojů používá technika spárování. Horizontální spoje jsou přitom realizovány bez podložení spáry s posunem 400 mm. Vertikální spoje vždy dosedají na nosnou konstrukci a jsou vůči sobě vždy přeloženy o 1 pole rastru. Desky se přetáhnou spárovacím tmelem, například Knauf Uniflot. Do tmelu se vtlačí papírová páska na spoje desek a po zavadnutí se přetáhnou druhou vrstvou spárovacího tmelu. Hlavičky vrutů se přetáhnou spárovacím tmelem, například Knauf Uniflot a po zavadnutí se přetáhnou druhou vrstvou spárovacího tmelu. Po zavadnutí tmelu se tmel na spoji desek přebrousí. Desky je možné nechat i s přiznáními spárami včetně přiznaných šroubů. Spáry se pak vyplňují silikonovým nebo akrylovým tmelem, v případě probarvených desek v bílé barvě nebo v případě desek nature v šedé barvě

7 FLOOR Ploché desky pro konstrukci podlah CV F Vlastnosti a komponenty systému CEMVIN FLOOR Ploché cementovláknité desky CEMVIN FLOOR Doplňky Provedení Typ Tloušťka Formát Cementovláknitá plochá deska CEMVIN FLOOR, s kvalitním jádrem třídy reakce na oheň A1, s neobyčejně dlouhou životností a vysokými pevnostními charakteristikami CV F 8 8 mm 1200 x 2500 mm CV F mm 1200 x 2500 mm CV F mm 1200 x 2500 mm CV F mm 1200 x 2500 mm Doplňky CEMVIN FLOOR Doplňky Provedení Typ Tloušťka / Role Balení Pásy z lehčeného polyetylenu pro tepelnou a akustickou izolaci podlah s určením mezi podlahové desky a pod plovoucí podlahy a další podlahové krytiny, vyrobeno z recyklovatelného, zdravotně i ekologicky nezávadného, ohebného a nenasákavého materiálu CV POLYFOAM 3 mm / 1 m x 25 m 1 role (25 m2) Konstrukční deska CEMVIN FLOOR Už žádné studené a vrzající podlahy... Základní vlastnosti Technický list Cementovláknité desky CEMVIN se díky svým mechanickým i akustickým vlastnostem skvěle hodí pro budování podlahových konstrukcí. Jejich vzájemnou kombinací lze snadno a rychle vytvořit pevný a hlukově pohlcující povrch při vyloučení mokrých procesů. Jsou proto vhodné pro dřevostavby i rekonstrukce objektů využívající např. dřevěné podlahové a stropní konstrukce. Jednoduchá a rychlá montáž Podlaha s výbornými akustickými vlastnostmi Nadstandardní akumulační schopnosti - vhodné pro dřevostavby Pochůzná ihned po položení vrstev Pevnostní charakteristiky a mechanické vlastnosti Objemová hmotnost 1600 kg/m 3 Pevnost v tahu za ohybu v podélném směru min. 10,5 MPa Pevnost v tahu za ohybu v příčném směru min. 17,5 Mpa Modul pružnosti - kolmo k vláknům 7000 MPa Modul pružnosti - podél vláken 9000 MPa Pevnost v tahu kolmo na rovinu desky min. 1,3 MPa Vliv působení vlhkosti a stavebně fyzikální vlastnosti Rozlupčivost po cyklování ve vlhkém prostředí min. 0,50 N/mm 2 Tloušťkové bobtnání po cyklování ve vlhkém prostředí 0 Lineární roztažnost při změně vlhkosti vzduchu 0,20 % Nasákavost desky při uložení ve vodě po dobu 24 hodin max. 18% Hmotnostní rovnovážná vlhkost při 20 a relativní vlhkosti 50% 8-10% Vzduchová neprůzvučnost Rw 30 db Deska CEMVIN FLOOR se vyznačuje vynikajícími reakčními vlastnostmi na oheň (A1) - chrání tak budovy a především dřevostavby před šířením požáru. Materiál odolá stejně dobře ohni jako vodě a vlhku, desky proto můžete použít v podlahách koupelen. Vhodné i do vlhkého prostředí Houževnatost Součinitel smykového tření Požární odolnost min. 0,31 J/cm 2 (tl. 5 mm) min. 0,82 J/cm 2 (tl. 18 mm) μs = 0,53 μd = 0,59 Faktor difuzního odporu Součinitel tepelné vodivosti max. 0,35W/mK Ostatní Zdravotně hygienická nezávadnost FLOOR K deskám dodáváme také podkladový izolační pás, který dále vylepšuje akustické a tepelně izolační vlastnosti základního materiálu a instaluje se mezi jednotlivé podlahové vrstvy. Reakce na oheň Index šíření plamene po povrchu Požární odolnost A1 i = 0 mm/min 6 minut (tl. 5 mm) 15 minut (tl. 8 mm) 16 minut (tl. 10 mm) Barevné provedení FLOOR 12 13

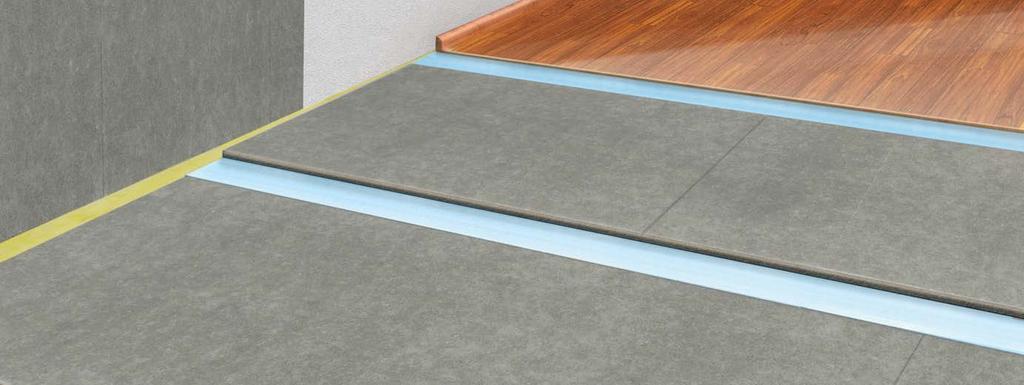

8 Napojení podlahy a stěny Napojení konstrukce podlahy je provedeno přes dilatační pásek z minerální vlny, který je zakryt podlahovou lištou. Pásek zlepšuje kročejovou a vzduchovou neprůzvučnost. Skladba podlahy Nášlapná vrstva - laminátová krytina Pružná pěnová podložka tl. 3 mm Deska Cemvin, volně ložena Pružná pěnová podložka tl. 3 mm Deska Cemvin, volně ložena Minerální vata do podlah tl. 35 mm Stropní konstrukce Napojení podlahy a příčky Ocelový rám z CW profilu pro konstrukci příček se osadí na pružnou pěnovou pásku. Deskové panely příčky se osazují 5 mm od podkladní konstrukce. Profil se kotví přes zatloukací hmoždinky. Stěna TI Minerální vata vložená mezi nosnou konstrukci CW profilů * kotveny vruty se zápustnou hlavou, otvory předvrtány Skladba podlahy Nášlapná vrstva - laminátová krytina Pružná pěnová podložka tl. 3 mm Deska Cemvin, volně ložená Pružná pěnová podložka tl. 3 mm Deska Cemvin, volně ložená Minerální vata do podlah tl. 35 mm Stropní konstrukce Dilatační pásek z minerální vlny Dilatační pásek z minerální vlny 5 Ocelový výztužná profil CW Podkladní samolepící pás z pěnové hmoty Kladení desek Podlahové panely Cemvin se kladou minimálně ve dvou na sebe kolmých vrstvách. Mezi panely se vkládá pěnová folie tloušťky 3 mm. Desky se kladou s přesahem minimálně 100 mm. Skladba podlahy Nášlapná vrstva - laminátová krytina Pružná pěnová podložka tl. 3 mm Deska Cemvin, volně ložena Pružná pěnová podložka tl. 3 mm Deska Cemvin, volně ložena Minerální vata do podlah tl. 35 mm Stropní konstrukce GSPublisherEngine Skladba podlahy Nášlapná vrstva - laminátová krytina Pružná pěnová podložka tl. 3 mm Deska Cemvin, plnoplošně lepena Deska Cemvin, volně ložena Pružná pěnová podložka tl. 3 mm Deska Cemvin Minerální vata do podlah tl. 35 mm Stropní konstrukce min Napojení podlahy a stěny Pro zvýšené požadavky na kročejovou a vzduchovou neprůzvučnost lze do skladby podlahy přidat třetí podlahový panel, který je buď plnoplošně nalepen k podkladní desce nebo podložen pěnovou podložkou. Dilatační pásek z minerální vlny GSPublisherEngine

9 Montážní postup pro zpracování konstrukcí podlah za použití desek Cemvin. Kladení desek Podlahové panely jsou kladeny minimálně ve dvou vrstvách. Druhá vrstva panelů je kladena kolmo na spodní vrstvu. Panely jsou kladeny s přesahem minimálně 1/3 desky. Pro kladení panelů je zapotřebí, aby podkladní konstrukce splňovala normové požadavky na rovinnost podlah. Požadavky stanoví ČSN podlahy. 1. Zpracování Podlahové desky CEMVIN rozměru 600 x 1250 mm tlouštěk 8, 10, 12, 15 mm je vhodné řezat běžnou ruční kotoučovou pilou s vodicí lištou. Pro dosažení přesně lícovaných řezů s ostrými hranami doporučujeme použít pilové kotouče na dřevo z tvrdokovu. U kotoučových pil by mělo být zajištěno odsávání řezného prachu. Množství prachu omezíte použitím pilových kotoučů s malým počtem zubů a snížením počtu otáček. Na oblá a jinak tvarovaná místa použijte děrovku nebo vrták. 3a 5b 2. Pokládka desek 2 3b 7 Desky jsou kladeny minimálně ve dvou na sebe kolmých vrstvách. Nejčastěji je pokládáme na vrstvu tvrzené zvukové izolace, která je volně ložená přímo na stropní konstrukci nebo na nosný podlahový rošt. Doporučujeme použití podlahové izolace z tuhé minerální vlny určené pro plovoucí podlahy. Je možné použít i jiný typ pružné podložky. Poté budou položeny dilatační pásky z minerální vlny po obvodu podlahové konstrukce ve styku se stěnou. Následně budou kladeny desky Cemvin. 4 První vrstva desek je kladena přímo na izolační vrstvu (nebo na nosný podlahový rošt), vždy s posunutím spáry o 1/3 délky desky. Desky jsou kladeny natupo na sraz. Následně je položena vrstva mirelonu tl. 3 mm. 1 5a 6 Kladečský plán - vrstva I Na ni je kladena druhá vrstva desek, kolmo na vrstvu první, s přesahem spár jednotlivých vrstev o min. 100 mm. Desky se dále opět kladou vždy s posunutím spáry o 1/3 délky desky. Desky se vzájemně spojují mechanicky pomocí šroubu, do předem předvrtaných otvorů nebo lepením. Následně může být položena třetí vrstva desek. Desky jsou pokládány opět kolmo na spodní vrstvu s přesahem 1/3 délky desky. Deska může být buď plnoplošně podlepena nebo se opět položí na vrstvu mirelonu tl. 3 mm. Na takto vytvořenou roznášecí vrstvu je již možné klást nášlapnou vrstvu z laminátu, vinylu nebo dřeva. Tyto typy nášlapných vrstev se podkládají vrstvou mirelonu. Je možné použít i keramickou dlažbu, která se může pokládat plnoplošně do lepidla, nebo v případě potřeby vyrovnání povrchu na samonivelační stěrku. GSPublisherEngine Oblast použití 5b a Kladečský plán - vrstva II Desky je možné použít v široké škále konstrukcí podlah. Desky převážně slouží jako roznášecí vrstva v konstrukci plovoucích podlah. Díky svým vlastnostem velmi dobře tlumí zvuk v kombinaci s pružnou podložkou, významně eliminují tedy jak kročejovou tak vzduchovou neprůzvučnost. Desky je vhodné kombinovat i s podlahovým vytápěním, kde mohou sloužit i jako akumulační vrstva

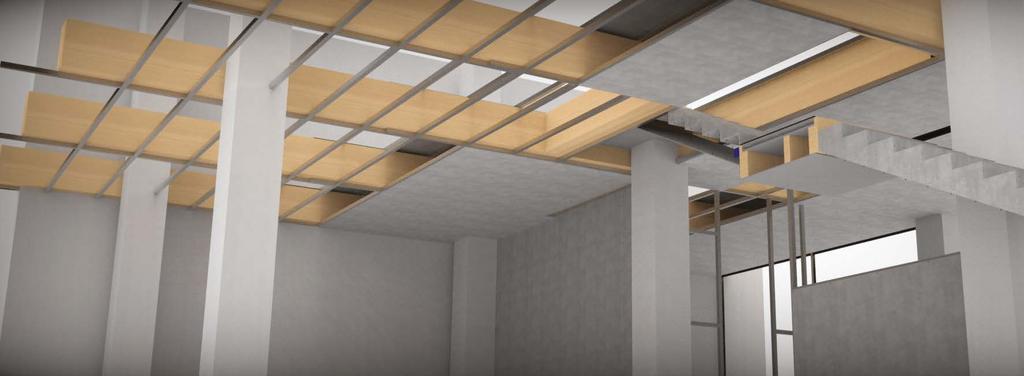

10 CEILING Ploché desky pro konstrukci podhledů CV C Vlastnosti a komponenty systému CEMVIN CEILING Ploché cementovláknité desky CEMVIN CEILING Doplňky Provedení Typ Tloušťka Formát Cementovláknitá plochá deska CEMVIN CEILING, s kvalitním jádrem třídy reakce na oheň A1, s neobyčejně dlouhou životností a vysokými pevnostními charakteristikami CV C 4 4 mm 1200 x 2500 mm CV C 5 5 mm 1200 x 2500 mm CV C 6 6 mm 1200 x 2500 mm CV C 8 8 mm 1200 x 2500 mm CV C mm 1200 x 2500 mm Doplňky CEMVIN CEILING Doplňky Provedení Typ Objem balení Spotřeba Základní izolační nátěr na bázi silanů a siloxanů ve vodní emulzi, používá se ke sjednocení savosti povrchu, který je tak vhodně připraven pro nátěr materiálů řady CEMVIN CV PAINT, používaných pro konečnou úpravu povrchů CV PRIMER kanystr (10 kg) 0,1 kg/m 2 Siloxanový nátěr na hygienickou úpravu stěn, pro použití v interieru i exterieru, s vysokou propustností vodních par pro použití ve vnitřních i venkovních prostorech, nanáší se ve dvou vrstvách, povrch musí být předem natřen CEMVIN CV PRIMER CV PAINT _ ( _ číslo dle RAL) 1 vědro (20 kg) 0,25 kg/m 2 Konstrukční deska CEMVIN CEILING Bezpečný strop nad hlavou Česká vláknocementová deska CEMVIN CEILING je přírodní a pevný materiál vhodný pro Váš dům. Jádro desky je nehořlavé, splňuje podmínky reakce na oheň A1 a ochrání tak stavbu před šířením požáru. Desky odolají vodě a vlhku, nekroutí se a neplesniví, jsou proto ideální k obložení stěn koupelny. Dalším plusem je snadná a rychlá montáž s vyloučením mokrých procesů což je dnes hlavní požadavek v projektech a také možnost mít desky v malých tloušťkách i ve formátu 600 x 600 mm jako výplň pro kazetové stropy splňující nejnáročnější požadavky na požární ochranu budov. Ochraňte svou stavbu před ohněm s deskami CEMVIN CEILING. Základní vlastnosti Odolnost proti šíření požáru - Třída reakce na oheň A1 Vysoká mechanická odolnost Slabé tloušťky desek pro menší přitížení konstrukce Možné také jako kazetový podhled Vhodné do vlhkého prostředí Technický list Pevnostní charakteristiky a mechanické vlastnosti Objemová hmotnost 1600 kg/m 3 Odpor proti vytažení vrutu min. 100 N/mm Protažení hlavičky hřebíku min. 530 N/mm Požární odolnost Reakce na oheň A1 Index šíření plamene po povrchu i = 0 mm/min 6 minut (tl. 5 mm) Požární odolnost 15 minut (tl. 8 mm) 16 minut (tl. 10 mm) Vliv působení vlhkosti a stavebně fyzikální vlastnosti Rozlupčivost po cyklování ve vlhkém prostředí min. 0,50 N/mm 2 Tloušťkové bobtnání po cyklování ve vlhkém prostředí 0 Lineární roztažnost při změně vlhkosti vzduchu 0,20 % Nasákavost desky při uložení ve vodě po dobu 24 hodin max. 18% Hmotnostní rovnovážná vlhkost při 20 a relativní vlhkosti 50% 8-10% Vzduchová neprůzvučnost Rw 30 db Ostatní Zdravotně hygienická nezávadnost CEILING Barevné provedení CEILING 18 19

11 Montážní postup pro zpracování konstrukcí podhledů za použití desek Cemvin. Napojení podhledu a stěny Mezi podhledovými panely Cemvin a krajní konstrukcí se nechává mezera šířky 5 mm, která se vyplní pružným tmelem, který se po zavadnutí přetáhne spárovacím tmelem s vtlačenou výztužnou mřížkou. Po zavadnutí a lehkém přebroušení se vnitřní roh spoje vyplní pružným tmelem. Napojení desek Podhled v místě napojení spoj desek přetáhnout vrstvou spárovacího tmelu vtlačit papírovou pásku na spoje SDK desek přetáhnout vrstvou tmelu po zaschnutí lehce přebrousit TI Minerální vata vložená mezi nosnou konstrukci CD profilů Nosná podhledová kosntrukce *Desky Cenvin kotveny vruty se zápustnou hlavou otvory předvrtat (vruty na kotvení sádrovláknitých desek) U velkoformátových podhledových panelů Cemvin se vynechává mezi jednotlivými deskami spára šířky 5 mm, vyplněná pružným tmelem, který se následně přetáhne spárovacím tmelem, do kterého se vtlačí výztužná páska, která se přetáhne druhou vrstvou tmelu a po zavadnutí lehce přebrousí. Pružný tmel Pružný tmel 5 max. 100 Podhled v místě spoje spoj desek přetáhnout vrstvou spárovacího tmelu vtlačit papírovou pásku na spoje SDK desek přetáhnout vrstvou tmelu po zaschnutí lehce přebrousit TI Minerální vata vložená mezi nosnou konstrukci CD profilů Nosná podhledová kosntrukce 1. Zpracování desek Podhledové desky CEMVIN jsou základního rozměru 600 x 1250 mm a tlouštěk 6, 8, 10, 12 mm. Při formátování desek doporučujeme vycházet ze základního rozměru a dodržet jeho rovnoměrné podíly. Maximální formát desek je mm. Je vhodné řezat běžnou ruční kotoučovou pilou s vodicí lištou. Pro dosažení přesně lícovaných řezů s ostrými hranami doporučujeme použít pilové kotouče na dřevo z tvrdokovu. U kotoučových pil by mělo být zajištěno odsávání. Množství prachu omezíte použitím pilových kotoučů s malým počtem zubů a snížením počtu otáček. Na oblá a jinak tvarovaná místa použijte děrovku nebo vrták. 2. Montáž desek Desky se montují na podkladní závěsný nosný rošt z tenkostěnných ocelových profilu CD, které jsou zavěšeny na stropní konstrukci, výšku podhledu lze volit pomocí nastavitelných závěsů. Rozteč nosných profilů pro desky tl. 6 mm se volí max. 600 mm a tl. 8, 10, 12 se volí max. 400 mm. Spoje jsou přitom realizovány bez podložení spáry s posunem 400 mm. Desky upevněte na nosnou konstrukci z CD profilů pomocí samořezných vrutů ve vzdálenosti max. 200 mm. Je možné také použití dřevěného nosného roštu. Desky je nutné předvrtat. V prostorách, které kladou vyšší nároky např. na ochranu proti korozi, jako jsou např. bazény, sauny, musejí být profily chráněny přípravkem vhodným pro vlhké prostory v souladu s normou ČSN EN Rovněž spojovací materiály musejí odpovídat požadavkům na ochranu proti korozi. Použití v agresivním prostředí je nutno konzultovat s týmem technické podpory Cemvin. 3. Spárovací technika Pro spojování desek CEMVIN se používá technika spárování. Vertikální spoje vždy dosedají na nosnou konstrukci a jsou vůči sobě vždy přeloženy min. o 1 pole rastru. Mezi deskami ve spoji se vynechává mezera šířky 3 mm, která se vyplní pružným tmelem. Spáry desek se po zavadnutí tmelu přetáhnou spárovacím tmelem. Do tmelu se vtlačí papírová páska na spoje desek a po zavadnutí se přetáhnou druhou vrstvou spárovacího tmelu. Hlavičky vrutů se přetáhnou spárovacím tmelem a po zavadnutí se přetáhnou druhou vrstvou spárovacího tmelu. Po zavadnutí tmelu se tmel na spoji desek přebrousí. Desky je možné nechat i s přiznanými spárami včetně přiznaných šroubů. Spáry se pak vyplňují silikonovým nebo akrylový tmelem, v případě probarvených desek v bílé barvě nebo v případě desek Nature v šedé barvě. Podhled spoj desek přetáhnout vrstvou spárovacího tmelu vtlačit papírovou pásku na spoje SDK desek přetáhnout vrstvou tmelu po zaschnutí lehce přebrousit TI Minerální vata vložená mezi nosnou konstrukci CD profilů Nosná podhledová kosntrukce *Desky Cenvin kotveny vruty se zápustnou hlavou otvory předvrtat (vruty na kotvení sádrovláknitých desek) 1. Schéma přeložení desek *Desky Cenvin kotveny vruty se zápustnou hlavou otvory předvrtat (vruty na kotvení sádrovláknitých desek) 4. Povrch Nejčastěji používanou povrchovou aplikací desky CEMVIN je malba. Pro malbu se doporučují použít silikonové, nebo akrylátové barvy. Desku CEMVIN se před aplikací barvy doporučuje opatřit odpovídající penetrací pro silikonové, nebo akrylátové barvy. Kromě toho je možné takto připravenou desku omítnout tenkovrstvým omítkovým vícevrstvým systémem, jako například dvouvrstvé výztužné omítky s perlinkou nebo strukturované tenkovrstvé omítky a přilnavé omítky hlazené filcovými hladítky do tloušťky vrstvy cca. 4 mm. Desky je možné opatřit povrchovou úpravou s dekorem. GSPublisherEngine

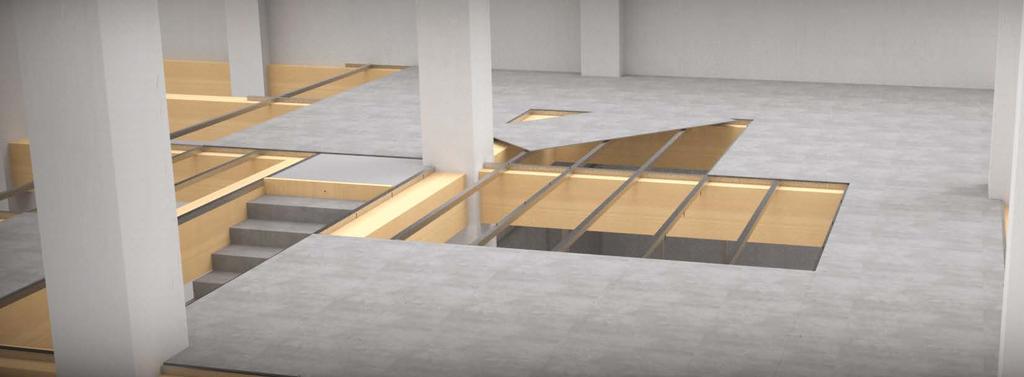

12 LINING Nosné stropní panely CV L Vlastnosti a komponenty systému CEMVIN LINING Ploché cementovláknité desky CEMVIN LINING Doplňky Provedení Typ Tloušťka Formát Cementovláknitá plochá deska CEMVIN LINING, s kvalitním jádrem třídy reakce na oheň A1, s neobyčejně dlouhou životností a vysokými pevnostními charakteristikami, určená jako konstrukční deska pro tvorbu nosných stropních panelů CV L 8 8 mm 1200 x 2500 mm CV L mm 1200 x 2500 mm CV L mm 1200 x 2500 mm CV L mm 1200 x 2500 mm CV L mm 1200 x 2500 mm CV L mm 1200 x 2500 mm Cementovláknitá plochá deska CEMVIN LINING, s kvalitním jádrem třídy reakce na oheň A1, s neobyčejně dlouhou životností a vysokými pevnostními charakteristikami, určená jako konstrukční deska na střechy s trapézovým plechem pro vyšší hydroizolační splehlivost parozábrany, viz. konstrukční profi tip na straně 26 CV L 3 3 mm 1200 x 2500 mm CV L 4 4 mm 1200 x 2500 mm CV L 5 5 mm 1200 x 2500 mm CV L 6 6 mm 1200 x 2500 mm Konstrukční deska CEMVIN LINING Plnohodnotný strop suchou cestou Cementovláknitá deska CEMVIN LINING je přírodní a pevný materiál s tloušťkou od 8 mm vhodný pro tvorbu nosných stropních panelů ve všech typech prostor. Celá skladba stropního panelu CEMVIN LINING včetně systémové konstrukce nezabere ani 80 mm. Montáž probíhá kompletně suchou cestou, a je proto velmi zajímavou alternativou k nejvíce rozšířeným sádrokartonovým konstrukcím při výrazně vyšší mechanické odolnosti. Díky svým pevnostním charakteristikám a hlukově izolačním vlastnostem se perfektně hodí i do silně zatěžovaných prostor jako jsou konferenční místnosti nebo sklady. Plusem je také snadná a rychlá montáž s vyloučením mokrých procesů což značně rozšiřuje potenciál využití. Základní vlastnosti Vysoká mechanická odolnost Řešení na míru návrhové zatížení Plně úsnosná ihned po montáži Vhodná pro všechny typy prostor Ideální podklad pro parozábranu Doplňky CEMVIN LINING Doplňky Provedení Typ Rozměry Balení Technický list Pevnostní charakteristiky a mechanické vlastnosti Univerzální vrut 6 x 60 mm pro kotvení stropních panelů CEMVIN LINING do dřevěných nosníků, nebo stabilizaci na ocelových válcovaných nosnících, žlutý zinek, se zápustnou hlavou a plným závitem Vysokopevnostní polymerní lepidlo pro lepené spoje s maximální počáteční přídržností, přilepí stropní panel CEMVIN LINING k podkladu, bez nutné fixace lepeného spoje, lepidlo u ocelové nosné konstrukce nahrazuje hřebíky, šrouby a nýty Objemová hmotnost 1600 kg/m 3 Pevnost v tahu za ohybu v podélném směru Pevnost v tahu za ohybu v příčném směru Modul pružnosti - kolmo k vláknům Modul pružnosti - podél vláken Pevnost v tahu kolmo na rovinu desky Odpor proti vytažení vrutu Protažení hlavičky hřebíku min. 10,5 MPa min. 17,5 Mpa 7000 MPa 9000 MPa min. 1,3 MPa min. 100 N/mm min. 530 N/mm LINING Barevné provedení LINING CV SCREW 6,0 x 60 6,0 x 60 mm 400 ks (3,26 kg) CV GLUE Vliv působení vlhkosti a stavebně fyzikální vlastnosti 290 ml Rozlupčivost po cyklování ve vlhkém prostředí min. 0,50 N/mm 2 Tloušťkové bobtnání po cyklování ve vlhkém prostředí 0 Lineární roztažnost při změně vlhkosti vzduchu 0,20 % 22 23

13 Volba tloušťky desky dle typu nosníku a zatížení Samostatné nosníkové pole Graf udává maximální vzdálenost nosníků v závislosti na tloušťce desky podle účelu prostoru, kde bude deska použita. Desky jsou kladeny přes jedno pole nejčastěji ve vzdálenosti 400 až 900 mm. Desky je možné použít v kancelářských prostorách, konferenčních prostorech a obytných prostorech. Tloušťka desky Kancelářské prostory [3kN/m 2 ] Konferenční prostory [4kN/m 2 ] Obytné prostory [1,5kN/m 2 ] Provedení dřevěný strop Stropní panely Cemvin se používají jako ztužující a roznášecí vrstva ve stropní konstrukci. U dřevěných stropních konstrukcí se panely připevňují mechanicky pomocí vrutů do předvrtaných otvorů. Panely je možné klást přes jedno nebo více polí. Skladba podlahy Nášlapná vrstva - laminátová krytina Pružná pěnová podložka tl. 3 mm Deska Cemvin, volně ložena Pružná pěnová podložka tl. 3 mm Deska Cemvin, volně ložena Minerální vata do podlah tl. 35 mm Deska Cemvin, mechanicky kotveno vruty q L Osová vzdálenost nosníků Mechanické kotvení ocelovými vruty, otvory předvrtány Násobné nosníkové pole Provedení ocelový strop Volba tloušťky desky dle typu nosníku a zatížení lze s výhodou klást i přes více nosníkových polí najednou. Zvyšuje se tak únosnost celé konstrukce a je možné při stejném zatížení dosáhnout větších osových vzdáleností nosníků. Desky lze klást pro dvě pole nosníků v osově vzdálenosti mm. q L q L Tloušťka desky Osová vzdálenost nosníků Kancelářské prostory [3kN/m 2 ] Konferenční prostory [4kN/m 2 ] Obytné prostory [1,5kN/m 2 ] Stropní panely Cemvin je možné klást i na ocelové stropní konstrukce, kde jsou desky lepeny k hlavní nosné části ocelové konstrukce. Minimální uložení desek je 40 mm. Desky je vhodné klást minimálně přes více polí najednou. Skladba podlahy Nášlapná vrstva - laminátová krytina Pružná pěnová podložka tl. 3 mm Deska Cemvin, volně ložena Pružná pěnová podložka tl. 3 mm Deska Cemvin, volně ložena Minerální vata do podlah tl. 35 mm Deska Cemvin, kotveno lepením Vysokopevnostní elastické polymerní lepidlo

14 Konstrukční profi tip Montážní postup pro zpracování stropních konstrukcí za použití desek Cemvin. 1. Zpracování desek Konstrukční desky CEMVIN základního rozměru mm tlouštěk mm. Při formátování desek je vhodné vycházet ze základního rozměru a dělit je běžnou ruční kotoučovou pilou s vodicí lištou. Pro dosažení přesně lícovaných řezů s ostrými hranami doporučujeme použít pilové kotouče na dřevo z tvrdokovu nebo přímočaré pily z tvrdokovu. U kotoučových pil by mělo být zajištěno odsávání řezného prachu. Množství prachu omezíte použitím pilových kotoučů s malým počtem zubů a snížením počtu otáček. Na oblá a jinak tvarovaná místa použijte děrovka nebo vrták. Upevňovací vytvoření upevňovacích otvorů je v hodné použít vrtáky do dřeva. Plochá střecha Střešní HI Separační vrstva Tepelná izoalce Parozábrana asfaltový pás Trapézový plech TR 150/280/0,75 Var. II Lepení k podkladu Var. I Mechanické kotvení 2. Upevnění desek Desky se kotví mechanicky, případně lepením. Kotvení otvory je nutné do desek předvrtat, průměr otvorů musí být 1,5 násobek průměru kotevního prvku. Minimální uložení desek je 40 mm na podkladní konstrukci (dřevěné trámy, ocelové nebo dřevěné I nosníky, ). V případě lepení musí dojít k očištění, odmaštění, případně jemnému zdrsnění podkladního povrchu i připevňované desky. Nanesení lepící hmoty a následně upevnění desek k podkladu. 3. Oblast použití Desky lze využít jako konstrukční desku do střešní plášťů využívající trapézový plech jako nosnou konstrukci. Desky se kladou přímo na trapézový plech, na který se kotví mechanicky vruty nebo lepením. Desky tak vytvářejí pevný podklad pro další vrstvy střešního pláště. Díky tomu lze přímo na desky aplikovat parotěsnou vrstvu, např. asfaltový pás, která se nataví k podkladu. Nedochází tak prověšení měkké parotěsné folie, která se v této aplikaci nejčastěji používá a dochází tak ke vzniku netěsností v parotěsné vrstvě a vniku vlhkosti do střešního souvrství. Díky rovnému a pevnému podkladu lze využít tepelné izolace s menší pevností, což snižuje finanční náročnost střešního pláště. Konstrukční desky pro tuto aplikaci se používají v tloušťkách 3 6 mm, dle zvoleného podkladního trapézového plechu. Desky je možné použít v široké škále vodorovných a svislých konstrukcí. Desky mohou sloužit jako spolu nosná část stropní konstrukce, nebo ztužující část stěnových konstrukcí. Lze je použít i jako záklop pro trapézové plechy, na který je pak možné přímo aplikovat parotěsnící vrstvu (např. asfaltový pás). Konstrukční desky zajištují trvalou ochranu proti povětrnostním vlivům a umožnují i přímou aplikaci omítkového systému. Díky svému složení konstrukční desky Cemvin neobsahují žádné hořlavé součásti a jsou tedy zatříděny dle ČSN do třídy reakce na oheň A1. Konstrukční profi tip 26 27

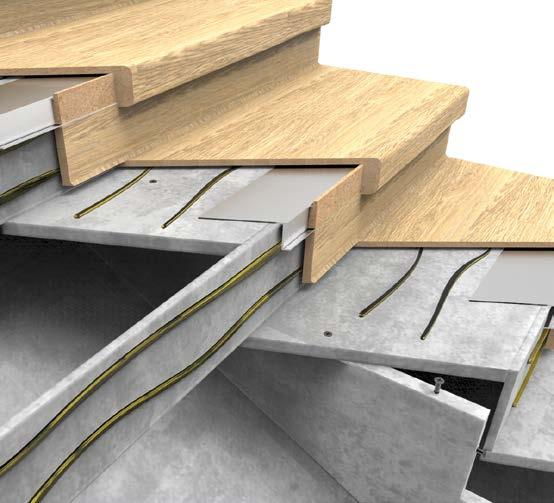

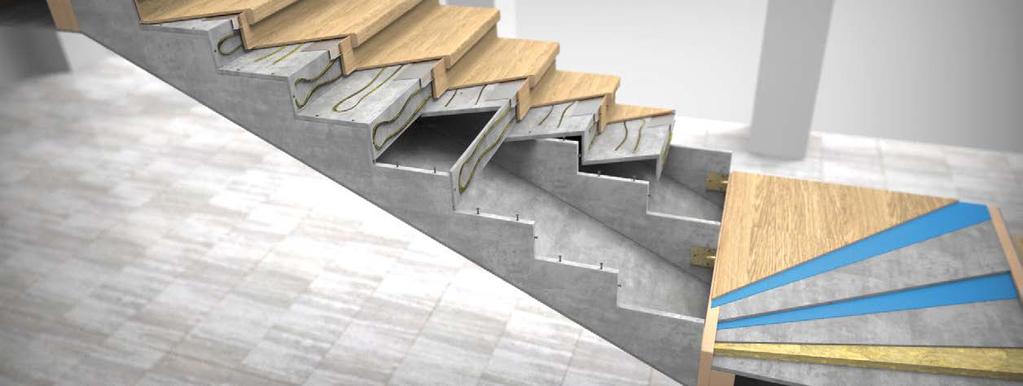

15 STAIRS Desky pro konstrukci schodišť CV S Vlastnosti a komponenty systému CEMVIN STAIRS Ploché cementovláknité desky CEMVIN STAIRS Doplňky Provedení Typ Tloušťka Počet stupňů Systémová stavebnice z cementovláknitých plochých desek CEMVIN STAIRS, s kvalitním jádrem třídy reakce na oheň A1, s neobyčejně dlouhou životností a vysokými pevnostními charakteristikami. Stavebnice schodišťového ramene překoná výšku 9 běžných stupňů a vyrábí se na míru každému projektu. CV S 10/20 mm 1 rameno (maximálně 9 schodišťových stupňů) Systémová stavebnice z cementovláknitých plochých desek CEMVIN STAIRS, s kvalitním jádrem třídy reakce na oheň A1, s neobyčejně dlouhou životností a vysokými pevnostními charakteristikami. Stavebnice schodišťového ramene překoná výšku 9 běžných stupňů a vyrábí se na míru každému projektu. CV S 10/20 mm 1 rameno (maximálně 9 schodišťových stupňů) Systémová stavebnice z cementovláknitých plochých desek CEMVIN STAIRS, s kvalitním jádrem třídy reakce na oheň A1, s neobyčejně dlouhou životností a vysokými pevnostními charakteristikami. Stavebnice schodišťového ramene překoná výšku 9 běžných stupňů a vyrábí se na míru každému projektu. CV S 10/20 mm 1 rameno (maximálně 9 schodišťových stupňů) Konstrukční deska CEMVIN STAIRS Pochůzné schodiště během několika hodin CEMVIN STAIRS se dodává jako kompletní systémová stavebnice schodišťového ramene včetně všech potřebných spojovacích prvků. Jedná se o šroubovanou konstrukci s možností výroby na míru jakémukoliv projektu. Typizované schodišťové rameno je sestavené přibližně během dvou hodin. Základem stavebnice jsou cementovláknité desky s nehořlavým jádrem, které splňuje podmínky reakce na oheň A1, a ochrání tak stavbu před šířením požáru. Desky jsou dlouhodobě pevné a odolné, a jsou proto vhodné pro vytvoření i silně namáhaného schodiště. Výrazným benefitem je snadná a rychlá montáž za sucha bez potřeby technologických prostojů. Systém je proto vhodný jak pro novostavby, tak i pro rekonstrukce. Základní vlastnosti Jednoduchá a rychlá montáž Řešení na míru každěmu schodišti Systémová stavebnice Pochůzné ihned po montáži Ideální jako podklad pro nášlapný systém TOPSTEP EXKLUZIVNÍ TECHNOLOGIE CEMVIN Poptávkový formulář schodiště Nacenit včetně potřebných spojovacích prvků? ANO / NE Nacenit včetně schodišťového systému TOPSTEP? ANO / NE Nechat návrh počtu stupňů na technicích firmy CEMVIN? ANO / NE - pokud ne, počet stupňů z projektu: Podlaha Nosná konstrukce Vzdálenost nosných konstrukcí mm Výškový rozdíl čistých podlah mm Podlaha Nosná konstrukce stairs Vyplněný poptávkový formulář vyfoťte, nebo oskenujte a odešlete na podpora@cemvin.eu a my Vám zdarma zpracujeme cenovou nabídku. stairs 28 29

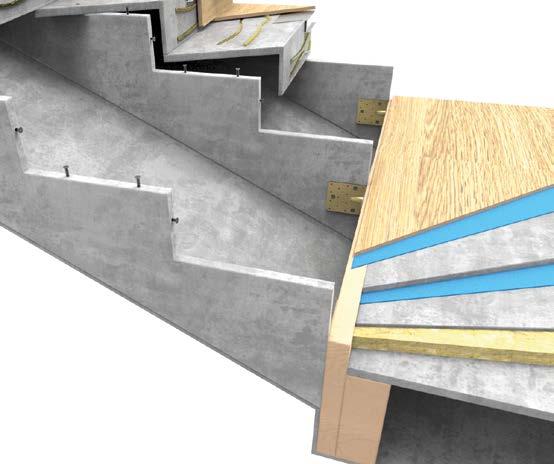

16 blisherengine Podesta - nástup Systém CEMVIN Nášlapný systém TOPSTEP Podstupnice CEMVIN tl.10 mm Schodnice CEMVIN tl. 20 mm Podesta - výstup Strop - výstup Schodnicové panely jsou kotveny přímo do konstrukce podesty přes ocelové úhelníky mm. Otvory pro připevnění úhelníků jsou předvrtány, montáž schodnicových panelů je pak usnadněna. Vrut se zápustnou hlavou Ø 4,5 mm předvrtáno Kotevní profil L 100/100 Podesta - nástup Schodnicové panely Cemvin vždy tvoří předposlední stupeň schodiště. Výstupní stupeň (poslední stupeň schodiště) tvoří buď konstrukce podesty, stropu nebo samotné podlahy v dalším podlaží. Systém CEMVIN Nášlapný systém TOPSTEP Podstupnice CEMVIN tl.10 mm Schodnice CEMVIN tl. 20 mm Kotevní profil L 100/100 Kotevní vruty se zatloukací hmoždinkou Kotevní vruty se zatloukací hmoždinkou Systém CEMVIN Nášlapná vrstva - laminátová krytina Pružná pěnová podložka tl. 3 mm Deska Cemvin, volně ložena Pružná pěnová podložka tl. 3 mm Deska Cemvin, volně ložena Minerální vata do podlah tl. 35 mm Stropní konstrukce Vrut se zápustnou hlavou Ø 4,5 mm předvrtáno Systém CEMVIN Nášlapný systém TOPSTEP Stupnice CEMVIN tl.20 mm Schodnice CEMVIN tl. 20 mm Záklop CEMVIN tl. 10 mm Podesta - výstup Podlaha - nástup Strop - výstup Pro upevnění schodnice do podkladní konstrukce je vhodné použít ocelový úhelník min mm. Schodnice je možné dodat i se zarovnaným ostrým konce, dle navržené tloušťky podlahy. Systém CEMVIN Nášlapný systém TOPSTEP Stupnice CEMVIN tl.20 mm Schodnice CEMVIN tl. 20 mm Záklop CEMVIN tl. 10 mm Systém CEMVIN Nášlapný systém TOPSTEP Podstupnice CEMVIN tl.10 mm Schodnice CEMVIN tl. 20 mm Kotevní profil L 100/100 Podlaha - nástup Jako nášlapní vrstvu schodiště doporučujeme použít schodišťový systém TOPSTEP, který tvoří se schodišťovými panely ucelený systém. TOPSTEP se k nosné části schodiště připevňuje pomocí lepení. Systém CEMVIN Nášlapný systém TOPSTEP Podstupnice CEMVIN tl.10 mm Schodnice CEMVIN tl. 20 mm Kotevní profil L 100/100 Kotevní vruty se zatloukací hmoždinkou Systém CEMVIN Kotevní vruty se zatloukací hmoždinkou Vrut se zápustnou hlavou Ø 4,5 mm předvrtáno Nášlapný systém TOPSTEP Stupnice CEMVIN tl.20 mm Schodnice CEMVIN tl. 20 mm Záklop CEMVIN tl. 10 mm GSPublisherEngine

17 Montážní postup schodišťového systému Cemvin. 1. Popis schodiště Schodišťové panely CEMVIN umožnují montáž schodiště do délky ramena 3 m. Schodišťová konstrukce se vyrábí pro šířky ramen od 0,9 m až 2,5 m. Schodišťová stavebnice se skládá ze systému schodnic, stupnic, podstupnic a kotevních profilů L a spojovacích prvků. Schodnice jsou již od výroby vybaveny předvrtanými otvory umožňujícími přesné a rychle osazení schodiště. Schodišťové panely je možné řezat běžnou ruční kotoučovou pilou s vodicí lištou. Pro dosažení přesně lícovaných řezů s ostrými hranami doporučujeme použít pilové kotouče na dřevo z tvrdokovu. U kotoučových pil by mělo být zajištěno odsávání řezného prachu. Množství prachu omezíte použitím pilových kotoučů s malým počtem zubů a snížením počtu otáček. Na oblá a jinak tvarovaná místa použijte děrovku nebo vrták. 2. Manipulace a úprava schodišťové stavebnice CEMVIN Schodišťové panely je možné řezat běžnou ruční kotoučovou pilou s vodicí lištou. Pro dosažení přesně lícovaných řezů s ostrými hranami doporučujeme použít pilové kotouče na dřevo z tvrdokovu. U kotoučových pil by mělo být zajištěno odsávání řezného prachu. Množství prachu omezíte použitím pilových kotoučů s malým počtem zubů a snížením počtu otáček. Na oblá a jinak tvarovaná místa použijte děrovku nebo vrták. 4. Zpracování desek Do připravených L - úhelníků se osadí schodnice, u výstupního ramene vrchní část schodnice zalícujeme s vrchní částí ocelového L úhelníku. Úhelník se ke schodnicím upevní do předvrtaných otvorů ve schodnicích vruty se zápustnou hlavou. Schodnice se osazují v maximální vzdálenosti 600 mm. Předvrtává se otvor Ø 4,5 mm. Úhelník ve spodní části kotvíme do předvrtaných otvorů ve schodnicích pomocí vrutů se zápustnou hlavou až po vyrovnání schodnice pomocí vodováhy do vodorovné roviny. Na takto osazené schodnice se uloží stupnice, které se po předvrtání upevní do schodnic vruty se zápustnými hlavami. Předvrtává se stupnice (schodnice je předvrtána již z výroby) vrtákem Ø 4,5 mm. Stupnice se kotví dvěma vruty do každé schodnice. 2. Detail konstrukce schodů CEMVIN STAIRS 3. Montáž schodiště CEMVIN Po rozměření schodišťového prostoru se jako první osadí ocelové úhelníky L, které se nakotví do podkladních konstrukcí. Kotvící vruty a zatloukací hmoždinky se volí dle podklad konstrukce. Do osazených L úhelníků se osadí schodnice, ty se upevní do předem předvrtaných otvorů ve schodnicích šrouby. Schodnice se osazují v maximální vzdálenosti 600 mm. Na takto osazené schodnice se uloží stupnice, které se po předvrtání upevní do schodnic vruty se zápustnými hlavami. Předvrtává se stupnice i schodnice, Ø 4,5 mm. Stupnice se kotví dvěma vruty do každé schodnice. Dále se osadí podstupnice, které se kotví jedním vrutem do předvrtaného otvoru se zápustnou hlavou. Následně je možné schodišťovou konstrukci doplnit o systém povrchové úpravy schodišť TOPSTEP. Konstrukce schodiště musí být posouzená statickým výpočtem. 1. Konstrukce schodů CEMVIN STAIRS Dále se na osazené schodnice se osadí podstupnice, které se po předvrtání upevní do schodnic vruty se zápustnými hlavami. Předvrtává se postupnice (schodnice je předvrtána již z výroby), Ø 4,5 mm. Podstupnice se kotví jedním vrutem do každé schodnice. 5. Povrchová úprava Stavebnice slouží pouze jako nosný podklad. Jako povrchovou úpravu lze aplikovat běžné povrchové úpravy schodišť. Doporučujeme však konstrukci doplnit o systém povrchové úpravy schodišť TOPSTEP, viz

18 TERRACE Dlažba na terčích pro terasy a balkóny CV T Vlastnosti a komponenty systému CEMVIN TERRACE Ploché cementovláknité desky CEMVIN TERRACE Doplňky Provedení Typ Tloušťka Formát Cementovláknitá plochá deska CEMVIN TERRACE, s kvalitním jádrem třídy reakce na oheň A1, s neobyčejně dlouhou životností a vysokými pevnostními charakteristikami, desky jsou oboustranně impregnovány CV T mm 400 mm x 400 mm CV T mm 400 mm x 400 mm Doplňky CEMVIN TERRACE Doplňky Provedení Typ Výška Spotřeba Stohovatelný terč průměru 150 mm a výšky 15 mm pro suché kladení dlažby vytváří svým rozmístěním pod dlažbou podlahový rošt, z terče vystupují 13 mm nálitky, které mají šířku 4 mm a určují spáru dlažby, nerovnosti se vyvažují distančními podložkami výšky 1 a 3 mm CV TH mm 0,1 kg/m 2 Konstrukční deska CEMVIN TERRACE Terasa s jedinečným vzhledem Přírodní podoba cementovláknité desky CEMVIN TERRACE vytváří jedinečný design finálního povrchu. Pevnostní charakteristika výrobku navíc umožňuje využití menší tloušťky desek dlažby ve srovnání s betonovými výrobky, a tím se snižuje celkové zatížení střešních a balkonových konstrukcí. Desky odolají vodě a vlhku a nebobtnají, jsou proto ideální jako venkovní dlažba. Desky jsou protiskluzné součinitel smykového tření je umožňuje použít i na veřejných budovách. Dlaždice se kladnou na terče, což je rychlé díky vyloučení mokrého procesu, to je v dnešních projektech hlavní prioritou. K deskám lze dodat také stohovatelné terče pro podložení jednotlivých dlaždic. Základní vlastnosti Protiskluzné desky - vhodné do venkovního prostředí Třetinové zatížení konstrukce oproti těžkým betonovým dlaždicím Vysoká mechanická odolnost Odolnost proti šíření požáru - třída reakce na oheň A1 Snadná a rychlá pokládka Technický list Pevnostní charakteristiky a mechanické vlastnosti Distanční podložky průměru 150 mm pro stohovatelné terče, výšky distančních podložek umožnují vyrovnání nerovností na střeše jako například v míště převýšení spojů hydroizolačních vrstev Objemová hmotnost 1600 kg/m 3 Pevnost v tahu za ohybu v podélném směru Pevnost v tahu za ohybu v příčném směru Pevnost v tahu kolmo na rovinu desky Rozlupčivost Součinitel smykového tření Požární odolnost Reakce na oheň min. 10,5 MPa min. 17,5 Mpa min. 1,3 MPa min. 0,4 Mpa μs = 0,53 μd = 0,59 A1 Vliv působení vlhkosti a stavebně fyzikální vlastnosti Index šíření plamene po povrchu i = 0 mm/min Barevné provedení CV TD 1 1 mm 1000 ks (karton) CV TD 3 3 mm 400 ks (karton) Rozlupčivost po cyklování ve vlhkém prostředí min. 0,50 N/mm 2 Tloušťkové bobtnání po cyklování ve vlhkém prostředí 0 Nasákavost desky při uložení ve vodě po dobu 24 hodin max. 18% Vzduchová neprůzvučnost Ostatní terrace terrace Rw 30 db Mrazuvzdornost při 100 cyklech RL > 0,

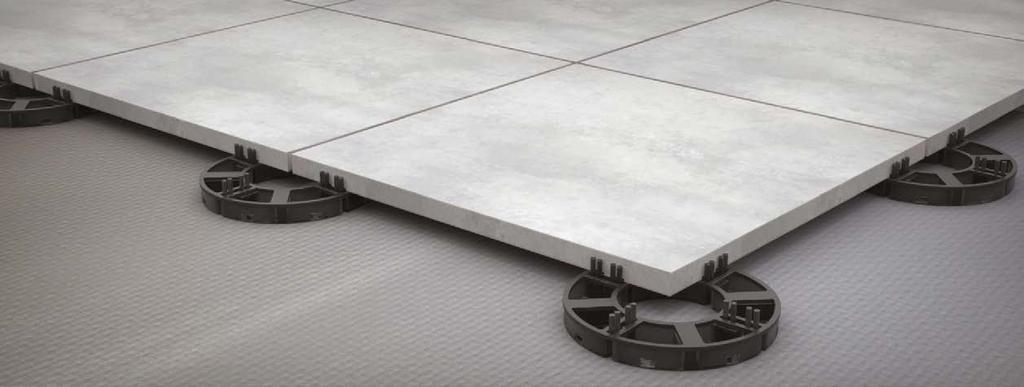

19 Pokládka terasové dlažby Cemvin. Pokládka dlažby Cemvin Dlaždice jsou kladeny v křížovém rastru na plastové podložky. Mezera mezi dlaždicemi je 4 6 mm. Krajní terče musí být zajištěny zarážkou proti sklouznutí dlaždice. 1. Zpracování Terasová dlažba Cemvin se vyrábí v rozměru mm a tloušťky 20 mm. Dlažbu Cemvin je možné řezat běžnou ruční kotoučovou pilou s vodicí lištou. Pro dosažení přesně lícovaných řezů s ostrými hranami doporučujeme použít pilové kotouče na dřevo z tvrdokovu. U kotoučových pil by mělo být zajištěno odsávání řezného prachu. Množství prachu omezíte použitím pilových kotoučů s malým počtem zubů a snížením počtu otáček. Na oblá a jinak tvarovaná místa použijte děrovku nebo vrták Pokládka Terasová dlažba Cemvin se klade na plastové terče s nebo bez podložek nebo na rektifikovatelné podložky. Terasové terče se kladou přímo na podkladní konstrukci, pokud se jedná o hydroizolační souvrství, je vhodné terče podkládat vrstvou ochranné geotextílie. Mezi dlaždicemi je vynechaná spára 4 6 mm. Pro výšku osazení dlažby na terče nad 300 mm (odpovídá 20 terčům na sobě) je třeba posouzení konstrukce statikem. Doporučujeme provádět na stabilních a pevných površích se sklonem max 5%. Při aplikaci na střešních pláštích a terasách je nutné, aby sklon střešního pláště splňoval požadavky normy ČSN Navrhování střech základní ustanovení. Vhodným povrchem pro kladení podložek je: Skladba střešní terasy GSPublisherEngine Dlažba je kladena na plastové distanční nebo rektifikační podložky. V případě pokládání podložek na hydroizolační souvrství je vhodné podložky podložit ochranou textilií. Skladba střešní terasy Dlažba Cemvin tl. 20 mm Výškově nastavitelná terasová podložka Ochranná textilie Souvrství střešního pláště Hladké a soudržné silikátové vrstvy (betony a potěry min. třídy C8) Tepelně izolační desky s pevností v tlaku vyšší než 100 kpa (při 10% stlačením) Hydroizolační souvrství z asfaltu nebo pvc folie chráněné před mechanickým poškozením geotextilií Stěrkové hydroizolace s vhodnou ochranou proti mechanickému poškození Všechny další stabilní a pevné povrhy Zejména u balkónů, kde je minimálně jedna strana dlažby volná, je třeba zajistit, aby krajní dlaždice byly zajištěny proti pádu do strany instalováním krajního dorazu. 3. Terasové terče Pokud bude pod každou dlaždicí jeden terč, potom počet terčů = počet dlaždic. Počet dlaždic na 1 m 2 se vypočte jako převrácená hodnota plochy dlažby v metrech, tzn. dlažba mm je dle vztahu 1/(0,4 0,4) = 6,25 ks. Budou-li kvůli nerovnostem terče kladeny na sebe, je spotřeba terčů vyšší. K projektu je potřeba dodat kladečský plán

20 CABLE Ploché desky pro výplň kabelových lávek CV CA Ploché cementovláknité desky CEMVIN CABLE Doplňky Provedení Typ Tloušťka Formát Plochá cementovláknitá deska Cemvin Cable, s kvalitním jádrem A1, třídou hořlavosti a vysokou odolností proti účinkům elektrického proudu CV W 6 6 mm 1200 x 2500 mm CV W 8 8 mm 1200 x 2500 mm CV W mm 1200 x 2500 mm Kabelová lávka závěs Systémová konstrukce kabelové lávky, umožňující upevnění lávky v závěsu na nosné konstrukci. Do konstrukce lávky se vkládají desky CV CA tl. 6, 8, 10 mm. Kabelová lávka konzola Systémová konstrukce kabelové lávky, umožňující kotvení lávky z boku do nosné konstrukce. Do konstrukce lávky se vkládají desky CV CA tl. 6, 8, 10 mm dle požadavku Konstrukční deska CEMVIN CABLE Trvalá ochrana elektroinstalací Kabelové lávky CEMVIN jsou dlouhodobě prověřeným produktem určeným pro vedení vysokého napětí jako je například elektroinstalace v průmyslu, podzemní městské kolektory nebo zázemí tras metra. Zásadním parametrem všech těchto instalací vysokého napětí je potřeba eliminace škod při zkratovaní kabeláže vysokého napětí, její následné explozi, šíření ohně a tepla do okolí. Díky odolnosti proti vlhkosti, mrazuvzdornosti, pevnosti a minimálnímu bobtnání desky CEMVIN je aplikace vhodná i pro použití vedení kabelů VN v nechráněných venkovních i ve vlhkých podzemních prostorách, a to bez jakékoli potřebné povrchové úpravy. Materiál díky svým vlastnostem nedegraduje. Základní vlastnosti Odolnost proti el. oblouku Odolnost proti šíření požáru - třída reakce na oheň A1 Mrazuvzdornost Vhodné do vlhkých prostorů Vysoká pevnost Hygienická nezávadnost 1. Zpracování desek Instalace kabelových lávek Cemvin Cable. Cable se dodávají do kabelových systémů vysokého napětí se používá v sílách desky 6 mm, 8 mm a 10 mm, dle požadavku normy a projektu lávkového vedení. Na zakázku je možné desku formátovat pro jednoduchou aplikaci, dle požadovaného rozměru-šířky lávky (kabelového žebříku). Při formátování položek je vhodné vycházet ze základního rozměru. Desky je vhodné řezat běžnou ruční kotoučovou pilou s vodicí lištou. Pro dosažení přesně lícovaných řezů s ostrými hranami doporučujeme použít pilové kotouče na dřevo z tvrdokovu nebo přímočaré pily z tvrdokovu. U kotoučových pil by mělo být zajištěno odsávání řezného prachu. Množství prachu omezíte použitím pilových kotoučů s malým počtem zubů a snížením počtu otáček. Na oblá a jinak tvarovaná místa použijte děrovka nebo vrták. Upevňovací vytvoření upevňovacích otvorů je v hodné použít vrtáky do dřeva. 2. Oblast použití CABLE CABLE GSPublisherEngine Cable se aplikují v lávkových systémech, elektroinstalací v průmyslu, městských kolektorech, metru a obdobně je využívána pro výplně a přepážky rozváděčů a elektrických zařízení. Aplikací desky Cemvin Cable dochází k zásadní eliminaci poškození okolní technologie a souvisejícím velkým škodám na majetku způsobenou zkratem, explozi a následným požárem

21 ELECTRIC Podložky pod elektrická zařízení CV E Vlastnosti a komponenty systému CEMVIN ELECTRIC Podložky pod elektroinstalaci CEMVIN ELECTRIC Doplňky Provedení Typ Tloušťka Rozměry Cementovláknitá podložka CEMVIN ELECTRIC s kvalitním jádrem, třídou hořlavosti A1 a vysokou odolností proti účinkům výboje elektrického proudu PI 80 R 5 mm 80 x 80 mm Cementovláknitá podložka CEMVIN ELECTRIC s kvalitním jádrem, třídou hořlavosti A1 a vysokou odolností proti účinkům výboje elektrického proudu PI 80 T 5 mm 80 x 80 mm Cementovláknitá podložka CEMVIN ELECTRIC s kvalitním jádrem, třídou hořlavosti A1 a vysokou odolností proti účinkům výboje elektrického proudu PI 80 2ZK 5 mm 80 x 105 mm Cementovláknitá podložka CEMVIN ELECTRIC s kvalitním jádrem, třídou hořlavosti A1 a vysokou odolností proti účinkům výboje elektrického proudu PI 80 2ZT 5 mm 80 x 105 mm Elektropodložky CEMVIN ELECTRIC Bezpečnost na prvním místě Izolační a nehořlavé podložky CEMVIN se používají jako izolační podložky pod eletrokrabice, vypínače a zásuvky. Jsou vyrobeny ze zdravotně nezávadného materiálu. Podložka Cemvin na základě svých materiálových vlastností zaručuje maximální ochranu elektroinstalací a okolních konstrukcí, kde je dle platných norem nutné zajistit tepelnou nepropustnost a eliminaci případného zahoření elektroinstalace vůči hořlavému podkladu a okolnímu prostředí v objektu. Vyrábí se v tloušťce 5 mm ve čtyřech základních provedeních dle tvaru krabic PI 80 2ZK, PI 80 2 ZT, PI 80 T, PI 80 R a dvou základních rozměrech 80x80x5 a 105x80x5 mm. Elektropodložka Cemvin přispívá k maximální bezpečnosti staveb všech druhů v souvislosti s objektovou elektroinstalací. Základní vlastnosti Odolnost proti el. oblouku Odolnost proti šíření požáru - třída reakce na oheň A1 Mrazuvzdornost Vhodné i do exteriéru Vysoká pevnost Rozměry elektropodložek Podložky CEMVIN se používají jako izolační podložky pod krabice, vypínače a zásuvky. Využívají se ve stavebnictví, dřevostavbách, elektroprůmyslu a v požárně bezpečnostních aplikacích PI 80 R 15 R PI 80 T R R PI 80 2ZK 15 R PI 80 2ZT R R10 ELECTRIC Elektropodložka typ PI 80 R Elektropodložka typ PI 80 T Elektropodložka typ PI 80 2ZK Elektropodložka typ PI 80 2ZT ELECTRIC 40 41

22 Montážní postup elektropodložek Cemvin. Technický list 1. Zpracování desek Tabulka základních fyzikálně mechanických vlastností CEMVIN Konstrukční desky CEMVIN základního rozměru a mm tloušťky 5 mm. Po domluvě je možné dodat i jiný rozměr. Při formátování položek je vhodné vycházet ze základního rozměru. Desky je vhodné řezat běžnou ruční kotoučovou pilou s vodicí lištou. Pro dosažení přesně lícovaných řezů s ostrými hranami doporučujeme použít pilové kotouče na dřevo z tvrdokovu nebo přímočaré pily z tvrdokovu. U kotoučových pil by mělo být zajištěno odsávání řezného prachu. Množství prachu omezíte použitím pilových kotoučů s malým počtem zubů a snížením počtu otáček. Na oblá a jinak tvarovaná místa použijte děrovka nebo vrták. Upevňovací vytvoření upevňovacích otvorů je v hodné použít vrtáky do dřeva. 2. Upevnění desek Podložky se kotví mechanicky. Kotevní otvory jsou již předvrtány. V případě potřeby je možné podložky předvrtat. Pevnostní charakteristiky a mechanické vlastnosti Objemová hmotnost 1600 kg/m 3 Pevnost v tahu za ohybu v podélném směru min. 10,5 MPa Pevnost v tahu za ohybu v příčném směru min. 17,5 Mpa Modul pružnosti - kolmo k vláknům 7000 MPa Modul pružnosti - podél vláken 9000 MPa Pevnost v tahu kolmo na rovinu desky min. 1,3 MPa Houževnatost min. 0,31 J/cm 2 (tl. 5 mm) min. 0,82 J/cm 2 (tl. 18 mm) Rozlupčivost min. 0,4 Mpa Odpor proti vytažení vrutu min. 100 N/mm Protažení hlavičky hřebíku min. 530 N/mm Součinitel smykového tření µ s = 0,53 µ d = 0,59 Vliv působení vlhkosti a stavebně fyzikální vlastnosti Rozlupčivost po cyklování ve vlhkém prostředí min. 0,50 N/mm 2 Tloušťkové bobtnání po cyklování ve vlhkém prostředí 0 % Lineární roztažnost při změně vlhkosti vzduchu 0,20 % Nasákavost desky při uložení ve vodě po dobu 24 hodin max. 18% Hmotnostní rovnovážná vlhkost při 20 a relativní vlhkosti 50% 8-10% Tloušťkové bobtnání při uložení ve vodě po dobu 24 hod. max. 0,3% Vzduchová neprůzvučnost Rw 30 db Faktor difuzního odporu Součinitel tepelné vodivosti max. 0,35W/mK 3. Oblast použití Požární odolnost Reakce na oheň A1 Rozměrové tolerance 8 mm ±0,8 mm Elektro podložky Cemvin slouží jak podklad pod elektrické zásuvky, vypínače a další elektro příslušenství. Podložky zabraňují přenosu tepla z elektrické zásuvky nebo k hořlavému podkladu a k zabránění případného přenosu požáru vzniklého ze zahoření elektrozařízení. Podložky se hojně využívají v elektro průmyslu, dřevostavbách a v požárně bezpečnostních aplikacích. Rovněž se používá jako tepelná a nehořlavá podložka pod svítidla, zářivky a různá jiná domácí i průmyslová elektrozařízení. Index šíření plamene po povrchu Požární odolnost i = 0 mm/min 6 minut (tl. 5 mm) 15 minut (tl. 8 mm) 16 minut (tl. 10 mm) Tloušťka desky 10 mm ±1,0 mm 12 mm ±1,2 mm 14 mm ±1,4 mm 16 mm ±1,6 mm 18 mm ±1,8 mm Ostatní Mrazuvzdornost při 100 cyklech R L > 0,75 Hmotnostní aktivita Ra Bq/kg Index hmotnostní aktivity I = 0,37 Odolnost proti účinkům elektrického oblouku odolává bez znaků porušení materiálu mm ±2,0 mm Vzduchová neprůzvučnost d. ±6,5 mm; š. ±5,0 mm Faktor difuzního odporu ± 3,5 mm Součinitel tepelné vodivosti 2,0 mm/m Tolerance pravoúhlosti 3,0 mm/m Odolnost vůči obloukovému výboji vysokého napětí tl. 10mm, min. 142 sec Zdravotně hygienická nezávadnost Technický list 42 43

23 Technický list Technický list T O P F A C E T O P F A C E Provětrávané fasády Balkonové výplně Interiérová řešení Fasádní panely TOPFACE jsou široce použitelné pro všechny druhy finálních úprav provětrávaných plášťů, atik a obkladů soklů, jako balkónová výplň či interiérová řešení dělících stěn, vnitřních obkladů aj. Pro exteriérová řešení jsou panely TOPFACE konstrukčně přichyceny k nosným prvkům dřevěného, ocelového či hliníkového nosného systému a při doplnění o tepelnou izolaci s difúzně propustnou folií vytváří plášť TOPFACE nové generace, vyhovující nejpřísnějším požadavkům na energetickou náročnost a vlhkostní bilanci objektů, které jsou v dnešních projektech prioritami

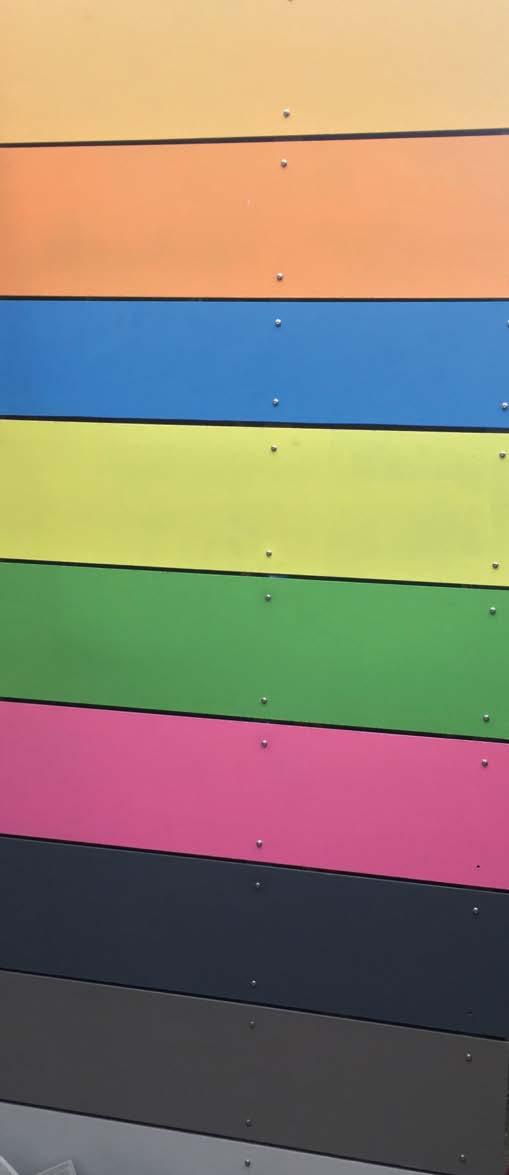

24 T O P F A C E FACADE Ploché desky pro provětrávané fasády TF Typy desek TOPFACE FACADE T O P F A C E Ploché cementovláknité desky TOPFACE FACADE Doplňky Provedení Typ Tloušťka Formát Cementovláknitá plochá deska TOPFACE NATUR, s kvalitním jádrem třídy reakce na oheň A1, s neobyčejně dlouhou životností a vysokými pevnostními charakteristikami, provedení NATUR je deska s přírodním šedým odstínem, bez povrchových úprav Cementovláknitá plochá deska TOPFACE CORE, s kvalitním jádrem třídy reakce na oheň A1, s neobyčejně dlouhou životností a vysokými pevnostními charakteristikami, provedení CORE je deska s probarveným povrhem i jádrem pro vyšší hydroizolační splehlivost parozábrany, viz. konstrukční profi tip na straně 28 Cementovláknitá plochá deska TOPFACE COLOR, s kvalitním jádrem třídy reakce na oheň A1, s neobyčejně dlouhou životností a vysokými pevnostními charakteristikami, provedení COLOR je deska s rovnoměrným barevným povrchem dle vašeho výběru PŘIPRAVUJEME TF NATUR 6 6 mm 1200 x 2500 mm TF NATUR 8 8 mm 1200 x 2500 mm TF NATUR mm 1200 x 2500 mm TF CORE 6 6 mm 1200 x 2500 mm TF CORE 8 8 mm 1200 x 2500 mm TF CORE mm 1200 x 2500 mm TF COLOR 6 6 mm 1200 x 2500 mm TF COLOR 8 8 mm 1200 x 2500 mm TF COLOR mm 1200 x 2500 mm Pohledová deska TOPFACE FACADE Čisté linie s trendy vzhledem Fasádní panely TOPFACE FACADE jsou široce použitelné pro všechny druhy finálních úprav provětrávaných plášťů, atik a obkladů soklů, jako balkonová výplň či interiérová řešení dělících stěn, vnitřních obkladů aj. Fasádní plášť z vláknocementové desky TOPFACE přidá každěmu objektu zvýšenou odolnost a trvanlivost. Oproti běžným konvenčním řešením (např. kontaktní zateplovací systém) představují snadnou a rychlou proměnu Vaší nemovitosti. Pro exteriérová řešení fasád jsou panely TOPFACE FACADE konstrukčně přichyceny k nosným prvkům hliníkového, ocelového či dřevěného nosného systému a při doplnění o tepelnou izolaci s difúzně propustnou folií vytváření plášť TOPFACE nové generace, vyhovující nepřísnějším požadavkům na energetickou náročnost a vlhkostní bilanci objektů, které jsou v dnešních projektech prioritami. Základní vlastnosti Odolnost proti vodě Vynikající rázová odolnost Hygienická nezávadnost Odolnost proti šíření požáru - třída reakce na oheň A1 Snadná a rychlá montáž Doplňky TOPFACE FACADE Doplňky Provedení Typ Rozměry Balení Vruty pro upevnění fasádních desek, vyrobeny z nerezavějící oceli pro dosažení maximální odolnosti proti korozi, hexagonální hlava, vrut Ø 4,5 36 mm, používá se pro dřevěné konstrukce facade Vruty pro upevnění fasádních desek, vyrobeny z nerezavějící oceli pro dosažení maximální odolnosti proti korozi, hexagonální hlava, samořezné šrouby Ø 4,8 x 29 mm, (Ø 5,5 x 25 mm) se používají pro ocelové podkladní konstrukce Hliníkové nýty pro hliníkové podkladní konstrukce se používají Ø 4,0 20 mm K14 s hliníkovým tělem a zářezem z nerez oceli, pro ocelové konstrukce jsou určeny nýty Ø 4,8 20 mm K14, na zakázku je možné dodat i nýty v barvě fasádních desek facade Pro vytvoření kluzného spoje desky a podkladní konstrukce, který umožňuje jejich pohyb v závislosti na změně vlhkosti a teploty je nutné při montáži pomocí nýtů použít nýtovací nástavec, ten zajistí potřebný prostor mezi deskou a hlavou nýtu TF SCREW 4,5 x 36 4,5 x 36 mm 200 ks TF SCREW 4,8 X 29 TF SCREW 5,5 X 25 TF RIVET 4 X 20 - K14 TF RIVET 4,8 X 20 - K14 4,8 x 29 mm 5,5 x 25 mm 4 x 20 mm 4,8 x 20 mm 500 ks 500 ks 500 ks 500 ks TF RD05 0,5 mm 1 ks 46 47

25 T O P F A C E Doplňky TOPFACE FACADE Doplňky Provedení Typ Šířka / Tloušťka / Délka Balení Izolační desky z minerální vlny, třídy reakce na oheň A1, součinitel prostupu tepla L = 0,035 W/m.K Ocelový pozinkovaný pás pro vytvoření fasádní diagonální konstrukce, s vyprofilovaným žebrem pro vysokou prostorovou tuhost Mineral Plus EXT / 40 / 1200 mm 600 / 80 /1200 mm 600 / 120 / 1200 mm 600 / 160 /1200 mm 600 / 200 / 1200 mm 40 x 1,5 x 266 mm 40 x 1,5 x 276 mm 16ks 8ks 5ks 4ks 3ks 200 ks Dekory Váknocementové desky TOPFACE jsou vyráběny z přírodních materiálů (cement, perlit, buničina, apod.), které předurčují jejich přirozený vzhled. Ten se v případě dále neupraveného vzhledu vyznačuje do určité míry nerovnoměrnou barevností, rozdílem v odstínech, případně drobnější nehomogenitou povrchu. To není jejich vadou, ale naopak výhodou dokreslující jejich přírodní vzhled. T O P F A C E TF NATURA TF CORE Ocelový pozinkovaný profil ve tvaru L pro vytvoření svislé nosné podkladní konstrukce provětrávané fasády spojená s fasádními diagonálami, profil uzpůsoben k nalepení difuzní folie Ocelový pozinkovaný profil ve tvaru Z pro vytvoření nosné podkladní konstrukce provětrávané fasády, nosný profil pro fasádní desky uzpůsobení k upevnění jedné desky L 40 x 10 x 1,5 mm 500 ks 500 ks L 40 x 30 x 20 x 1,5 mm 1 ks Desky TF NATURA se dodávají v jejich přírodních barvách bez dalších povrchových úprav s výjimkou impregnace. Desky se používají s přírodním povrchem, nebo je možné je dodatečně barvit silikonovým nátěrem. Desky TF CORE se dodávají jako desky s probarveným jádrem, včetně impregnačního nátěru. Desky se používají s přírodním povrchem nebo je možné je dodatečně barvit, ideálně s barvou dle vzorníku RAL v odstínu odpovídajícím odstínu desky, všechny řezy desek pak vypadají celistvě. Ocelový pozinkovaný profil ve tvaru V pro vytvoření nosné podkladní konstrukce provětrávané fasády, nosný profil pro fasádní desky uzpůsobení k upevnění dvou samostatných desek v místě vertikální spáry v rohu objektu L 40 x 40 mm / 1,5 mm / 3m 1 ks Ocelový pozinkovaný profil ve tvaru W pro vytvoření nosné podkladní konstrukce provětrávané fasády, nosný profil pro fasádní desky uzpůsobení k upevnění dvou samostatných desek v místě vertikální spáry Robustní difuzně otevřená vícevrstvá kontaktní hydroizolační folie na polyesterové bázi (PES) netkané textilie s akrylátovým ochranným nátěrem, odolná proti UV záření, mechanickému a teplotnímu namáhání, vhodné k použítí do spárově otevřené varianty větraných fasád W (5) x 30 mm / 1,5 mm / 3m 1 ks 1,5m / 2 mm / 50 m 1 role TF COLOR Pokud chcete docílit výrazného barevného efektu je ideální použít desku TF COLOR, na desku s přírodním šedým vláknocementovým jádrem je aplikována zcela neprůhledná vrstva silikonového nátěru. Máte na výběr z 9 standardních barev a pak také více než 2000 barev ze vzorníku RAL. RAL 1016 PŘIPRAVUJEME RAL 1017 RAL 2003 Technický list Pevnostní charakteristiky a mechanické vlastnosti Vliv působení vlhkosti a stavebně fyzikální vlastnosti Objemová hmotnost 1600 kg/m 3 Rozlupčivost po cyklování ve vlhkém prostředí min. 0,50 N/mm 2 RAL 4003 RAL 5012 RAL 6018 Pevnost v tahu za ohybu v podélném směru min. 10,5 MPa Tloušťkové bobtnání po cyklování ve vlhkém prostředí 0 Pevnost v tahu za ohybu v příčném směru min. 17,5 Mpa Lineární roztažnost při změně vlhkosti vzduchu 0,20 % Modul pružnosti - kolmo k vláknům 7000 MPa Nasákavost desky při uložení ve vodě po dobu 24 hodin max. 18% Modul pružnosti - podél vláken 9000 MPa Tloušťkové bobtnání při uložení ve vodě po dobu 24 hodin max. 0,3% Pevnost v tahu kolmo na rovinu desky Odpor proti vytažení vrutu Protažení hlavičky hřebíku min. 1,3 MPa min. 100 N/mm min. 530 N/mm Ostatní Mrazuvzdornost při 100 cyklech RL > 0,75 RAL 7006 RAL 7016 RAL 7044 Požární odolnost facade Reakce na oheň A1 Dekory 48 49

26 GSPublisherEngine T O P F A C E Montážní postup pro montáž fasádních desek Cemvin. T O P F A C E 1. Zpracování Fasádní panely TOPFACE se dodávají v základním rozměru mm tlouštěk 6, 8, 10 mm. Maximální formát desky je mm. Při formátování desek doporučujeme vycházet ze základního rozměru a dodržet jeho rovnoměrné podíly. Doporučujeme rozměry desek konzultovat s týmem technické podpory TOPFACE. Desky je vhodné řezat běžnou ruční kotoučovou pilou s vodicí lištou. Pro dosažení přesně lícovaných řezů s ostrými hranami doporučujeme použít pilové kotouče na dřevo z tvrdokovu, nebo přímočaré pily z tvrdokovu. U kotoučových pil by mělo být zajištěno odsávání řezného prachu. Množství prachu omezíte použitím pilových kotoučů s malým počtem zubů a snížením počtu otáček. Na oblá a jinak tvarovaná místa použijte děrovka nebo vrták. Upevňovací vytvoření upevňovacích otvorů je v hodné použít vrtáky do dřeva. 4. Povrchové úpravy Fasádní panely Cemvin jsou od výroby penetrovány sníží se se tak nasákavost desek. Ošetřeny jsou desky v ploše i řezné hrany a vrtané otvory. U desek upravovaných na stavbě se musí dodatečně ošetřit řezné hrany penetrací. Desky s přírodním povrchem (Nature), probarvené (Color) nebo s povrchovou úpravou (Core). U desek s přírodním povrchem se rozlišují rubová a lícová strana. Oba povrchy se mírně odlišují a dají se dle požadavků vhodně kombinovat. 2. Podkladní konstrukce Jako podkladní nosné konstrukce je možné použít dřevěnou, hliníkovou, pozinkovanou nebo kombinovanou konstrukci. Osová vzdálenost podklaního roštu je stanovena na max. 600 mm. Podkladní konstrukce musí mít dostatečně širokou podkladní plochu, aby bylo možné desky přikotvit. Upevňovací prvky (šrouby, nýty, apod.), se upevňují 35 mm od kraje desky osově. Fasádní rošt by měl tvořit větranou vzduchovou mezeru šířky minimálně 40 mm. Před osazením fasádních panelů se doporučuje při využití ocelových a pozinkovaných roštů na rošt nalepit pružné EPDM pásky. EPDM pásky v kombinaci s EPDM podložkami u šroubů umožní dilataci desek na pokladním roštu max tl. 8, 10 mm max tl. 6 mm 1. Schéma kotvení desek max 400 Montážní přesahy desky Fasádní deska Podkladní rošt a [mm] b [mm] C [mm] D [mm] E [mm] F [mm] G [mm] Natura Color Core Dřevo min Ocel / hliník min C A B D 3. Detail kotvení desek I C A B D E F H 3. Montáž Velikost předvrtaného otvoru v desce E F G F Při kotvení desek nýtováním se používají nýty Ø 4,0 20 mm na předem připravený nosný rošt jako první zakotví jeden fixní bod, (bod ve středu desky) a pak pokračujeme dle vyznačeného schématu. Fixní bod se vytvoří předvrtáním otvoru menšího otvoru anebo vložení pryžové vložky do otvoru stejného průměru. Zbylé kotevní prvky fungují jako kluzné body. Kotevní otvory se musí před kotvením předvrtat otvor velikost 1,5 Ø kotevního prvku. Při kotvení desek šrouby se používají samořezné šrouby Ø 4,5 30 s EPDM podložkou, všechny kotevní prvky fungují jako kluzné. Kotevní otvory se musí před kotvením předvrtat, velikost otvoru je 1,5 Ø kotevního prvku. Vzdálenost kotevních bodů je ve svislé rovině maximálně 400 mm. Vzdálenost nosného roštu je maximálně 600 mm Postup kotvení desek Fasádní deska Natura Color Core Kotevní prvky desek Fasádní deska Natura Color Core Podkladní rošt GSPublisherEngine Vruty Fixní b. Kluzný b. Dřevo Ocel / hliník Podkladní rošt Vruty Fixní b. Nýty Dřevo 4,5 x ,0 x 20 Ocel / hliník 4,5 x ,8 x 20 Nýty 4. Detail kotvení desek II 50 51

27 T O P F A C E DETAIL VNĚJŠÍ ROH T O P F A C E Vnější roh Vnitřní roh Fasádní panely Cemvin se v rozích nejčastěji spojují přesahem, kdy jeden fasádní panel přesahuje druhý o 5 až 10 mm. Panely se mohou v tomto místě spojovat i přes lišty, do kterých jsou panely vsunuty. OBVODOVÁ STĚNA (tloušťka desek dle rozteče roštu) Větranná vzduchová mezera Difuzně otevřená folie Tepelná izolace z minerálních vláken Obvodová stěna Omítka Desky TOPFACE (tloušťka desek dle rozteče roštu) Větraná vzduchová mezera Difuzně otevřená folie Tepelná izolace z minerálních vláken Omítka 6-8 mm min 40 mm ~mm mm dle návrhu mm ~mm 6-8 mm Vrut (nerez) min 40 s EPDM mm podložkou Pružná podkladní páska mm dle návrhu mm Stejně jako v nároží fasády, tak i v koutu, se napojení desek provádí přesahem desek. V místě koutu se desky přesahují o minimálně 15 mm. Tento přesah eliminuje případné nerovnosti, které mohou vzniknout při DETAIL montáži. ŘEŠENÍ Spára VNITŘNÍHO mezi ROHU panely je pak rovnoměrná. NAPOJENÍ DESEK V KOUTU 515 Vrut (nerez) s EPDM podložkou Pružná podkladní páska Výztužný Z profil Výstužný Pomocný Z L profil min. 40 min Pomocný L profil UKONČENÍ ZDIVA typ I Pomocný L profil Pomocný L profil Ocelová diagonála Ocelová diagonála 35 min Kotevní vrut Kotevní vrut s hmoždinkou s hmoždinkou (dle (dle navrženého zdiva) navrženého zdiva) POZNÁMKY: UKONČENÍ ZDIVA typ II min Kotevní vrut s hmoždinkou (dle navrženého zdiva) Ocelová diagonála Výstužný Výztužný Z profil Z profil Pomocný Pomocný L profil L profil Ocelová diagonála Kotevní vrut s hmoždinkou 6-8 (dle navrženého zdiva) min min. 40 Pružná podkladní Vrut (nerez) s EPDM Pružná podkladní páska páska podložkou Vrut (nerez) s EPDM podložkou OBVODOVÁ STĚNA (tloušťka desek dle rozteče roštu) Větranná vzduchová mezera Desky Difuzně TOPFACE otevřená folie (tloušťka desek dle rozteče roštu) Tepelná izolace z minerálních vláken Větraná vzduchová mezera Difuzně otevřená folie Omítka Tepelná izolace z minerálních vláken Omítka 6-8 mm min 40 mm ~mm 6-8 mm mm min 40 dle mmnávrhu mm ~mm mm dle návrhu mm VNĚJŠÍ ROH FASÁDY POZNÁMKY:

28 T O P F A C E T O P F A C E Sokl I Sokl II Fasádní panely lze použít i jako obklad soklu objektu. Desky doporučujeme umístit do výšky 300 mm na úroveň terénu, kde jsou desky chráněny proti znečištění, pokud jsou umístěny v blízkosti terénu. V místě soklu lze fasádní panely kombinovat s omítkovým systémem. Fasádní panely TOPFACE mohou být v místě soklu nahrazeny omítkou, která může začínat od úrovně terénu min min Pomocný L profil Ocelová diagonála Kotevní vrut s hmoždinkou (dle navrženého zdiva) Desky TOPFACE (tloušťka desek dle rozteče roštu) Větraná vzduchová mezera Difuzně otevřená folie Tepelná izolace z minerálních vláken Omítka 6-8 mm min 40 mm mm dle návrhu mm Pomocný L profil Ocelová diagonála Kotevní vrut s hmoždinkou (dle navrženého zdiva) Desky TOPFACE (tloušťka desek dle rozteče roštu) Větraná vzduchová mezera Difuzně otevřená folie Tepelná izolace z minerálních vláken Omítka 6-8 mm min 40 mm mm dle návrhu mm Větrací mřížka Větrací mřížka Šroub 54 55

29 T O P F A C E T O P F A C E Nadpraží okna I Nadpraží okna II Fasádní panely Cemvin se v místě nadpraží napojují obdobně jak v místě nároží, s výjimkou mezery, která se zde musí vynechat pro provětrávání. Mezera musí být vybavena mřížkou proti hmyzu, např. tahokov. V místě nadpraží lze v kombinaci s fasádními panely instalovat i venkovní žaluzie nebo rolety. Systémy stínění jsou upevněny převážně na vlastní vynášecí konstrukci. Fasádní panely tvoří krytí tohoto zařízení min min. 40 Pomocný L profil Ocelová diagonála Kotevní vrut s hmoždinkou (dle navrženého zdiva) Desky TOPFACE (tloušťka desek dle rozteče roštu) Větraná vzduchová mezera Difuzně otevřená folie Tepelná izolace z minerálních vláken Omítka Kotevní vrut s hmoždinkou (dle navrženého zdiva) 6-8 mm min 40 mm mm dle návrhu mm Ocelová diagonála Desky TOPFACE (tloušťka desek dle rozteče roštu) Větraná vzduchová mezera Difuzně otevřená folie Tepelná izolace z minerálních vláken Omítka 6-8 mm min 40 mm mm dle návrhu mm Pomocný L profil Těsnění Větrací mřížka Těsnění Větrací mřížka Šroub Šroub 56 57

30 T O P F A C E DETAIL ŘEŠENÍ OSTĚNÍ OKNA DETAIL ŘEŠENÍ OSTĚNÍ OKNA T O P F A C E Ostění okna I Ostění oken a dveří se řeší přesahem panelu. Ostění může být vyřešeno vysunutím panelu ostění nebo fasádního panelu. Panely jsou předsazeny minimálně 10 mm. Spoj je zde řešen přes ocelový úhelník z vnitřní strany fasádních panelů min. 40 Vrut (nerez) s EPDM podložkou Pružná podkladní páska min OBVODOVÁ STĚNA (tloušťka desek dle rozteče roštu) Větranná vzduchová mezera Difuzně otevřená folie Tepelná izolace z minerálních vláken Omítka 6-8 mm min 40 mm ~mm mm dle návrhu mm ~mm Vrut (nerez) s EPDM podložkou Pružná podkladní páska Výztužný Z profil Výztužný Z profil Pomocný L profil Pomocný L profil Ocelová diagonála Ocelová diagonála Kotevní vrut s hmoždinkou (dle navrženého zdiva) Kotevní vrut Pomocný C profil s hmoždinkou (dle navrženého zdiva) Pomocný C profil Ostění okna II V případě využití systému vnějšího stínění, vnější rolety nebo žaluzie, lze vodící lišty v místě ostění kotvit přímo do fasádní panelů Cemvin nebo je nechat zapustit. Vodicí lišty se kotví vruty do předem předvrtaných otvorů stejného průměru jako kotvící prvek min. 40 Vrut (nerez) s EPDM podložkou Pružná podkladní páska min OBVODOVÁ STĚNA (tloušťka desek dle rozteče roštu) Větranná vzduchová mezera Difuzně otevřená folie Tepelná izolace z minerálních vláken Omítka 6-8 mm min 40 mm ~mm mm dle návrhu mm ~mm Vrut (nerez) s EPDM podložkou Pružná podkladní páska Výztužný Z profil Pomocný L profil Žaluziová vodící lišta Ocelová diagonála Kotevní vrut s hmoždinkou (dle navrženého zdiva) Pomocný C profil Výztužný Z profil Pomocný L profil Ocelová diagonála Kotevní vrut s hmoždinkou (dle navrženého zdiva) Pomocný C profil UKONČENÍ ZDIVA typ I. 35 UKONČENÍ ZDIVA typ I Desky TOPFACE (tloušťka desek dle rozteče roštu) Větraná vzduchová mezera Difuzně otevřená folie Tepelná izolace z minerálních vláken Omítka 6-8 mm min 40 mm mm dle návrhu mm Desky TOPFACE (tloušťka desek dle rozteče roštu) Větraná vzduchová mezera Difuzně otevřená folie Tepelná izolace z minerálních vláken Omítka 6-8 mm min 40 mm mm dle návrhu mm UKONČENÍ ZDIVA typ II. 35 UKONČENÍ ZDIVA typ II. 35 POZNÁMKY: POZNÁMKY: OSTĚNÍ OKNA OKNA

31 T O P F A C E T O P F A C E Parapet okna Atika U parapetu oken se fasádní panely kotví maximálně 60 mm od budoucího parapetu tak, aby bylo zajištěno provětrávání fasády. V místě otvoru je umístěna mřížka proti hmyzu, např. tahokov. Osazení parapetu musí být provedeno dle platných klempířských norem. Fasádní panely TOPFACE se u konstrukce atiky ukončují obdobně jak v místě parapetu. Poslední fasádní panel musí být umístěn minimálně 60 mm od oplechování atiky, tak aby bylo zajištěno dostatečné provětrání fasády. Oplechování atiky musí být provedeno dle platných klempířských norem. 5% Okenní profil 5% min. 40 Větrací mřížka Pomocný L profil Ocelová diagonála Kotevní vrut s hmoždinkou (dle navrženého zdiva) 6-10 Desky TOPFACE (tloušťka desek dle rozteče roštu) Větraná vzduchová mezera Difuzně otevřená folie Tepelná izolace z minerálních vláken Omítka 6-8 mm min 40 mm min. 60 Větrací mřížka min. 40 Pomocný L profil Ocelová diagonála Kotevní vrut s hmoždinkou (dle navrženého zdiva) mm dle návrhu mm min. 40 Desky TOPFACE (tloušťka desek dle rozteče roštu) Větraná vzduchová mezera Difuzně otevřená folie Tepelná izolace z minerálních vláken Omítka 6-8 mm min 40 mm mm dle návrhu mm min

32 T O P F A C E Římsa U šikmých střech se fasádní desky TOPFACE ukončují větracím otvorem, vybaveným proti hmyzovou mřížkou. Uvedený příklad je odvětrán přímo na fasádu, vývod odvětrání fasády je také možné provést i do odvětrávané vrstvy střešního pláště. Spára OBVODOVÁ STĚNA (tloušťka desek dle rozteče roštu) Větranná vzduchová mezera Difuzně otevřená folie Tepelná izolace z minerálních vláken Omítka ~mm Spoj panelů se v ploše fasády provádí natupo s mezerou mezi panely minimálně 6 mm. Jako upevňovací prvek mezi fasádním roštem a fasádními panely je vhodné použít vynášecí lištu tvaru U. Mezi lištu a panely je vložena pružná EPDM páska. Pomocný L profil Vrut (nerez) s EPDM podložkou Ocelová diagonála Pružná podkladní páska Kotevní vrut s hmoždinkou Vrut (nerez) s EPDM (dle navrženého zdiva) podložkou min mm min 40 mm ~mm mm dle návrhu mm Pružná podkladní páska 6-10 min Pomocný L profil T O P F A C E Ocelová diagonála Kotevní vrut s hmoždinkou (dle navrženého zdiva) Pomocný L profil Větrací mřížka Ocelová diagonála Kotevní vrut s hmoždinkou (dle navrženého zdiva) Desky TOPFACE (tloušťka desek dle rozteče roštu) Větraná vzduchová mezera Difuzně otevřená folie Tepelná izolace z minerálních vláken Omítka 6-8 mm min 40 mm mm dle návrhu mm 6-10 min DETAIL SPOJE Desky TOPFACE (tloušťka desek dle rozteče roštu) Větraná vzduchová mezera Difuzně otevřená folie Tepelná izolace z minerálních vláken Omítka 6-8 mm min 40 mm mm dle návrhu mm POZNÁMKY:

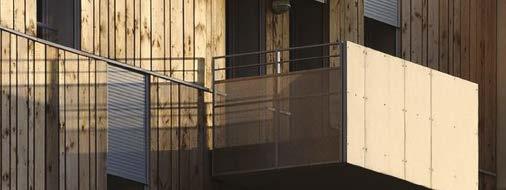

33 T O P F A C E BALCONY Ploché desky pro výplně balkonových zábradlí TF Vlastnosti a komponenty systému CEMVIN BALCONY T O P F A C E Ploché cementovláknité desky TOPFACE BALCONY Doplňky Provedení Typ Tloušťka Formát Cementovláknitá plochá deska TOPFACE NATUR, s kvalitním jádrem třídy reakce na oheň A1, s neobyčejně dlouhou životností a vysokými pevnostními charakteristikami, provedení NATUR je deska s přírodním šedým odstínem, bez povrchových úprav Cementovláknitá plochá deska TOPFACE CORE, s kvalitním jádrem třídy reakce na oheň A1, s neobyčejně dlouhou životností a vysokými pevnostními charakteristikami; provedení CORE je deska s probarveným povrhem i jádrem desky pro vyšší hydroizolační splehlivost parozábrany, viz. konstrukční profi tip na straně 28 Cementovláknitá plochá deska TOPFACE BALCONY, s kvalitním jádrem třídy reakce na oheň A1, s neobyčejně dlouhou životností a vysokými pevnostními charakteristikami, provedení BALCONY je deska s rovnoměrným barevným povrchem dle vašeho výběru PŘIPRAVUJEME TF NATUR 6 6 mm 1200 x 2500 mm TF NATUR 8 8 mm 1200 x 2500 mm TF NATUR mm 1200 x 2500 mm TF CORE 6 6 mm 1200 x 2500 mm TF CORE 8 8 mm 1200 x 2500 mm TF CORE mm 1200 x 2500 mm TF BALCONY 6 6 mm 1200 x 2500 mm TF BALCONY 8 8 mm 1200 x 2500 mm TF BALCONY mm 1200 x 2500 mm Doplňky topface FACADE Doplňky Provedení Typ Rozměry Balení balcony Pohledová deska TOPFACE BALCONY Čisté linie s trendy vzhledem Upřednosňujete balkonové výplně s čistými liniemi, nebo máte raději netypické tvarové řešení výplní? Balkonové výplně TOPFACE jsou široce použitelné pro všechna použití jako výplně zábradlí balkónů, lodžií, teras nebo plotů. Vláknocementová deska TOPFACE je proto předurčena díky splnění nejnáročnějších požadavků dle ČSN Ochranná zábradlí. Balkonové výplně topface jsou konstrukčně přichyceny k nosným prvkům hliníkového, ocelového či jiného dostatečně nosného systému. Vynikající rázová odolnost desek umožňuje použítí desek už od 8 mm tloušťky. Základní vlastnosti Ověřená konstrukce ukotvení již pro tl. 8, 10 mm Vynikající rázová odolnost Rozpon nosné konstrukce až 1200mm Odolnost proti šíření požáru - třída reakce na oheň A1 Nízká hmotnost - nezatežuje nadměrně nosné prvky Technický list Pevnostní charakteristiky a mechanické vlastnosti Objemová hmotnost 1600 kg/m 3 Pevnost v tahu za ohybu v podélném směru Pevnost v tahu za ohybu v příčném směru Modul pružnosti - kolmo k vláknům Modul pružnosti - podél vláken Pevnost v tahu kolmo na rovinu desky Houževnatost Vruty pro upevnění fasádních desek, vyrobeny z nerezavějící oceli pro dosažení maximální odolnosti proti korozi, hexagonální hlava, samořezné šrouby Ø 4,8 x 29 mm, (Ø 5,5 x 25 mm) se používají pro ocelové podkladní konstrukce Hliníkové nýty pro hliníkové podkladní konstrukce se používají Ø 4,0 20 mm K14 s hliníkovým tělem a zářezem z nerez oceli, pro ocelové konstrukce jsou určeny nýty Ø 4,8 20 mm K14, na zakázku je možné dodat i nýty v barvě fasádních desek Pro vytvoření kluzného spoje desky a podkladní konstrukce, který umožňuje jejich pohyb v závislosti na změně vlhkosti a teploty je nutné při montáži pomocí nýtů použít nýtovací nástavec, ten zajistí potřebný prostor mezi deskou a hlavou nýtu min. 10,5 MPa min. 17,5 Mpa 7000 MPa 9000 MPa min. 1,3 MPa min. 0,31 J/cm 2 (tl. 5 mm) min. 0,82 J/cm 2 (tl. 18 mm) Požární odolnost Reakce na oheň Vliv působení vlhkosti a stavebně fyzikální vlastnosti A1 Rozlupčivost po cyklování ve vlhkém prostředí min. 0,50 N/mm 2 Lineární roztažnost při změně vlhkosti vzduchu 0,20 % Ostatní TF SCREW 4,8 X 29 TF SCREW 5,5 X 25 TF RIVET 4 X 20 - K14 TF RIVET 4,8 X 20 - K14 4,8 x 29 mm 5,5 x 25 mm 4 x 20 mm 4,8 x 20 mm Mrazuvzdornost při 100 cyklech RL > 0, ks 500 ks 500 ks 500 ks TF RD05 0,5 mm 1 ks balcony 64 65

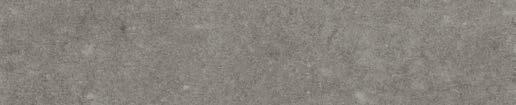

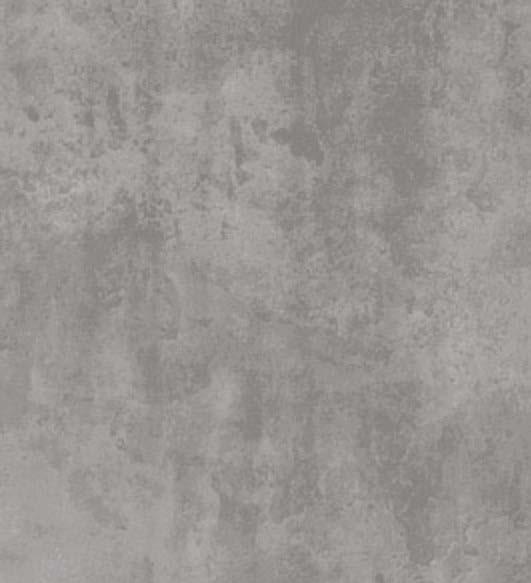

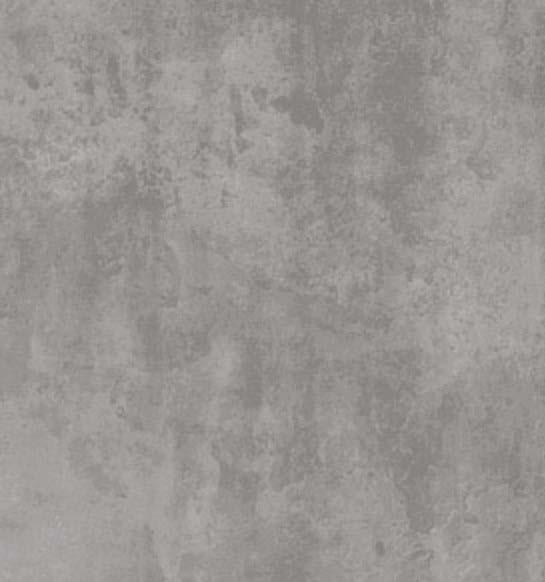

34 T O P F A C E Dekory Montážní postup pro instalaci balkonových desek systému Cemvin. T O P F A C E Váknocementové desky TOPFACE jsou vyráběny z přírodních materiálů (cement, perlit, buničina, apod.), které předurčují jejich přirozený vzhled. Ten se v případě dále neupraveného vzhledu vyznačuje do určité míry nerovnoměrnou barevností, rozdílem v odstínech, případně drobnější nehomogenitou povrchu. To není jejich vadou, ale naopak výhodou dokreslující jejich přírodní vzhled. TF NATURA Desky TF NATURA se dodávají v jejich přírodních barvách bez dalších povrchových úprav s výjimkou impregnace. Desky se používají s přírodním povrchem, nebo je možné je dodatečně barvit silikonovým nátěrem. TF CORE Desky TF CORE se dodávají jako desky s probarveným jádrem, včetně impregnačního nátěru. Desky se používají s přírodním povrchem, nebo je možné je dodatečně barvit, ideálně s barvou dle vzorníku RAL v odstínu odpovídajícím odstínu desky, všechny řezy desek pak vypadají celistvě. 1. Zpracování desek Balkonové panely TOPFACE se dodávají v tloušťkách 10, 12, 15 mm. Při formátování desek doporučujeme vycházet ze základního rozměru desek mm a dodržet jeho rovnoměrné podíly. Doporučujeme rozměry desek konzultovat s týmem technické podpory TOPFACE. Desky je vhodné řezat běžnou ruční kotoučovou pilou s vodicí lištou. Pro dosažení přesně lícovaných řezů s ostrými hranami doporučujeme použít pilové kotouče na dřevo z tvrdokovu, nebo přímočaré pily z tvrdokovu. U kotoučových pil by mělo být zajištěno odsávání řezného prachu. Množství prachu omezíte použitím pilových kotoučů s malým počtem zubů a snížením počtu otáček. Na oblá a jinak tvarovaná místa použijte děrovka nebo vrták. Upevňovací vytvoření upevňovacích otvorů je v hodné použít vrtáky do dřeva. 2. Podkladní konstrukce Jako podkladní konstrukce se používá nejčastěji ocelová rámová konstrukce s povrchovou úpravou nebo nerezová konstrukce. Před osazením balkonových panelů se doporučuje při využití ocelových a pozinkovaných roštů na rošt nalepit pružné EPDM pásky. Při úvaze o použití netypické nosné konstrukce doporučujeme kontaktovat technickou podporu. TF BALCONY Pokud chcete docílit výrazného barevného efektu je ideální použít desku TF BALCONY, na desku s přírodním šedým vláknocementovým jádrem je oboustranně aplikována zcela neprůhledná vrstva silikonového nátěru. Máte na výběr z 9 standardních barev a pak také více než 2000 barev ze vzorníku RAL. RAL 1016 PŘIPRAVUJEME RAL 1017 RAL Montáž Balkonové panely Cemvin se připevňují do nosné konstrukce přes předem předvrtané otvory. Kotevní otvory se musí před kotvením předvrtat, otvor velikost 1,5 Ø kotevního prvku. Pro kotvení desek se používají samořezné šrouby Ø 4,5 30 s EPDM podložkou nebo nýty Ø 4,0 20 mm. Vzdálenost kotevních bodů je maximálně 300 mm. Upevňovací prvky (kotevní šrouby, nýty, atp.), se upevňují minimálně 35 mm od kraje desky osově. Desky je možné upevnit i do zásuvných lišt po obvodu balkonového panelu. Je nutné, aby konstrukce zábradlí byla posouzena statickým výpočtem. 4. Povrchové úpravy RAL 4003 RAL 5012 RAL 6018 Povrchová úprava balkonových panelů TOPFACE je obdobná jako u fasádních panelu TOPFACE. Balkonové panely TOPFACE jsou od výroby oboustranně penetrovány snižuje se tak nasákavost desek. Ošetřeny jsou desky v ploše i řezné hrany a vrtané otvory. U desky upravovaných na stavbě se musí dodatečně ušetřit řezné hrany penetrací. Desky s přírodním povrchem (Nature), probarvené (Balcony) nebo s povrchovou úpravou (Core). U desek s přírodním povrchem se rozlišují rubová a lícová strana. Oba povrch se mírně odlišují a dají se dle požadavků vhodně kombinovat. RAL 7006 Dekory RAL 7016 RAL

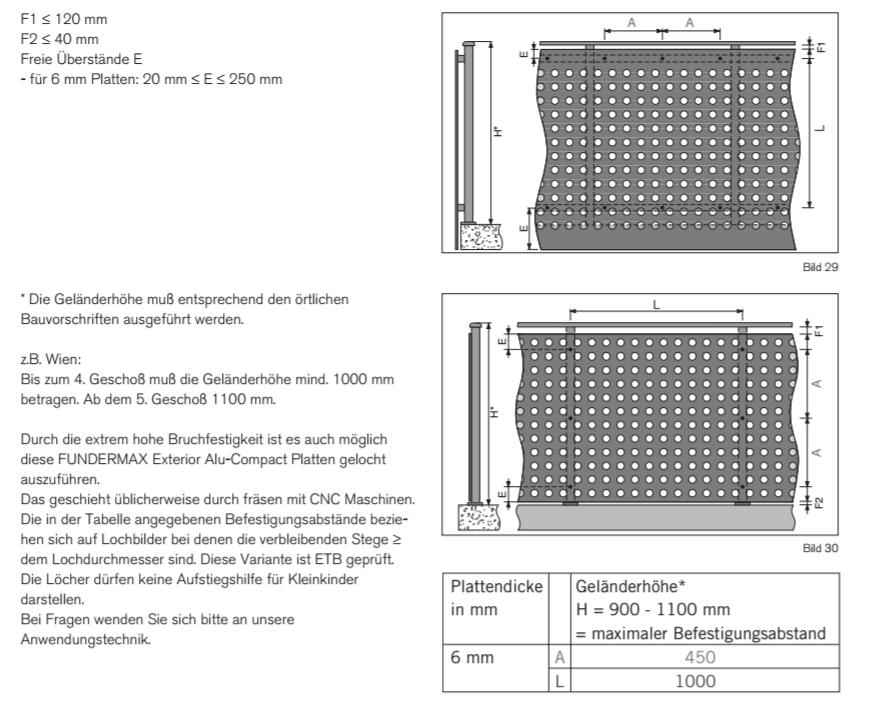

35 T O P F A C E T O P F A C E Osazování Kotvení Balkonové panely se osazují na ocelovou nebo hliníkovou konstrukci, která tvoří nosný rám celého zábradlí. Balkonové panely je možné osadit i s dolním přesahem konstrukce tak, aby zakrývaly spodní část balkonu a balkon tak působil jednolitě jako jeden celek. Balkonové panely TOPFACE se kotví maximálně po 300 mm do nosného rámu. K rámu se připevňují šroubováním, nýtováním nebo mohou být zasunuty do vodících lišt. Na schématech je zobrazeno nejběžnější upevnění balkonových panelů TOPFACE

36 T O P F A C E Technický list Technický list Tabulka základních fyzikálně mechanických vlastností TOPFACE Pevnostní charakteristiky a mechanické vlastnosti Objemová hmotnost 1600 kg/m 3 Pevnost v tahu za ohybu v podélném směru Pevnost v tahu za ohybu v příčném směru Modul pružnosti - kolmo k vláknům Modul pružnosti - podél vláken Pevnost v tahu kolmo na rovinu desky Houževnatost Rozlupčivost Odpor proti vytažení vrutu Protažení hlavičky hřebíku Součinitel smykového tření Požární odolnost Reakce na oheň Index šíření plamene po povrchu Požární odolnost Ostatní min. 10,5 MPa min. 17,5 Mpa 7000 MPa 9000 MPa min. 1,3 MPa min. 0,31 J/cm 2 (tl. 5 mm) min. 0,82 J/cm 2 (tl. 18 mm) min. 0,4 Mpa min. 100 N/mm min. 530 N/mm µ s = 0,53 µ d = 0,59 A1 i = 0 mm/min 6 minut (tl. 5 mm) 15 minut (tl. 8 mm) 16 minut (tl. 10 mm) Mrazuvzdornost při 100 cyklech R L > 0,75 Hmotnostní aktivita Ra Bq/kg Index hmotnostní aktivity I = 0,37 Odolnost proti účinkům elektrického oblouku Odolnost vůči obloukovému výboji vysokého napětí Zdravotně hygienická nezávadnost odolává bez znaků porušení materiálu tl. 10mm, min. 142 sec Vliv působení vlhkosti a stavebně fyzikální vlastnosti Rozlupčivost po cyklování ve vlhkém prostředí min. 0,50 N/mm 2 Tloušťkové bobtnání po cyklování ve vlhkém prostředí 0 % Lineární roztažnost při změně vlhkosti vzduchu 0,20 % Nasákavost desky při uložení ve vodě po dobu 24 hodin max. 18% Hmotnostní rovnovážná vlhkost při 20 a relativní vlhkosti 50% 8-10% Tloušťkové bobtnání při uložení ve vodě po dobu 24 hod. max. 0,3% Vzduchová neprůzvučnost Rw 30 db Faktor difuzního odporu Součinitel tepelné vodivosti Rozměrové tolerance Tloušťka desky Vzduchová neprůzvučnost Faktor difuzního odporu Součinitel tepelné vodivosti Tolerance pravoúhlosti max. 0,35W/mK 8 mm ±0,8 mm 10 mm ±1,0 mm 12 mm ±1,2 mm 14 mm ±1,4 mm 16 mm ±1,6 mm 18 mm ±1,8 mm mm ±2,0 mm d. ±6,5 mm; š. ±5,0 mm ± 3,5 mm 2,0 mm/m 3,0 mm/m Montážní šablona SPOJOVACÍ MATERIÁL: Nýt nebo vrut s EPDM podložkou Napojení roštu Upevnění desek a SPOJOVACÍ MATERIÁL: Vrut s EPDM odložkou a d PROFIL HLINÍK PROFIL POZINK PROFIL DŘEVO EPDM PÁSKA EPDM PÁSKA Montážní šablona - hlavní rozměry Tloušťka desky Vzdálenost podpor a Maximální formát desky mm Předvrtání desek 1,5 průměr šroubu / nýtu spáry šířky 5-10 mm Ošetření řezných hran penetrací EPDM PÁSKA Vzdálenost šroubů od svislé hrany b Vzdálenost šroubů od vodorovné hrany c Maximální šířka desky d Maximální délka desky b b c c HORNÍ VODOROVNÁ HRANA 70
