1 Polymery a plasty v praxi POLYVINYLCHLORID RNDr. Ladislav Pospíšil, CSc. pospisil@gascontrolplast.cz 29716@mail.muni.cz POLYMERY A PLASTY V PRAXI 1

2 POLYVINYLCHLORID vynikající plast se ŠPATNOU POVĚSTÍ VOLNÝ MONOMER VYŘEŠENO STABILIZÁRORY NA BÁZI Pb a Sn VYŘEŠENO FTALÁTOVÁ ZMĚKČOVADLA VYŘEŠENO ZPLODINY HOŘENÍ - VYŘEŠENO 2

3 Historie PVC v České a Slovenské republice 1. Kořistná technologie IG Farben > emulzní PVC, Nováky (Slovensko) > výzkumné zázemí v Brně na dnešním PIB od cca. roku Nákup licence (německá firma Hüls) na SUSPENZNÍ PVC > Neratovice (Česká republika), cca tun roční kapacita, granulační jednotka na cca tun roční kapacita, výzkumné zázemí v Brně na dnešním PIB od cca. roku Kopolymer na gramofonové desky > vyvinuto v Brně na dnešním PIB (vinylchlorid vinylacetát) 4. Vývoj vlastní technologie SUSPENZNÍHO PVC, včetně reaktorů 80 m 3 > polymerace vyvinuta v Brně na dnešním PIB > nakonec NEREALIZOVÁNO > nezvládnut reaktor 3

4 POLYVINYLCHLORID (zkratka PVC) - základní informace 1 Chemický název Polyvinylchlorid Hustota 1,39-1,40 kg/m 3 Molární hmotnost 42,08 g/mol (vinylchlorid) Teplota skelného přechodu 80 C Tepelná vodivost Měrná tepelná kapacita Modul pružnosti Mez pevnosti 0,16 W/(m K) 0,9 kj/(kg K) MPa MPa 4

5 PVC - základní informace 2 PVC je typickým příkladem AMORFNÍHO TERMOPLASTU AMORFNÍ TERMOPLAST charakterizuje TEPLOTA SKELNÉHO PŘECHODU TEPLOTA SKELNÉHO PŘECHODU má u AMORFNÍCH TERMOPLASTŮ podobný význam charakterizuje zásadní změny fyzikálních vlastností jako u SEMIKRYSTALICKÝCH TERMOPLASTŮ bod tání krystalické fáze 5

6 PVC - základní informace 3 T g měřené pomocí DSC Tuhost versus T g & T m 6

7 Jak se charakterizuje PVC K hodnota (asi to nikdy měřit nebudete, pokud ano > vyhledat ČSN EN ISO normu) Běžný rozsah vyráběných K hodnot je c koncentrace, obvykle 0,5 1,0 g/100 ml rozpouštědla (u PVC obvykle CYKLOHEXANON) k konstanta závislá na c a na rouzpouštědle 7

8 Když se řekne PVC musíme se ptát: Základní dotazy: Měkčené nebo neměkčené (tvrdé)? Homopolymer nebo kopolymer? Doplňující dotazy: Zpracování v tavenině nebo pasta? Hygienická omezení? 8

9 Výroba: PVC technologie zpracování Suspenzní (dominantní) Emulzní (významné) Blokový (minoritní, ale velmi čistý) Dodavatelská forma: VĚTŠINOU Prášek (PE i PP jako GRANULÁT) Suspenzní mm Emulzní mm (podle způsobu sušení, primární částice X suchý prášek) Blokový mm 9

10 PVC technologie zpracování VELCÍ ZPRACOVATELÉ: PRÁŠEK ADITIVA ZPRACOVÁNÍ PRÁŠKOVÉ SMĚSI Malí zpracovatelé: Nákup granulátu obvykle od výrobce PVC prášku nebo od velkých zpracovatelů Zpracování granulátu 10

11 PVC technologie zpracování Kalandrování > fólie Lisování > desky Vytlačování Trubky, Profily, Fólie Vstřikování, vyfukování lahví Pasty > máčení Natírání na podklad > koženky Vlákna > gelové zvlákňování Rotační natavování > míče, hračky 11

12 PVC termická degradace HCl působí AUTOKATALYTICKY, tj. urychluje další degradaci PVC HCl způsobuje korozi zpracovatelských zařízení Při degradaci materiál žloutne, hnědne až černá Při degradaci se snižuje MW a zhoršují se mechanické vlastnosti 12

13 Výhody neměkčeného PVC 1. Vynikající odolnost proti vodě, kyselinám (HF), alkáliím, řadě organických rozpouštědel, oxidačním činidlům 2. Nízká propustnost pro vodní páry, kyslíku a řadě organických par 3. Vysoká tvrdost, odolnost proti oděru, pevnost 4. Výborné elektroizolační vlastnosti 5. Lesk a čirost 6. Samozhášivost danou obsahem 55±1 % hmot. chloru 7. Výrobna tvarovatelnost už za RELATIVNĚ nízkých teplot (nad T g ) > STAČÍ NAD 85 C 8. LEPITELNOST (rozpouštědla, roztoky PVC) 9. Vynikající odolnost proti UV záření 10. Malý obsah neobnovitelných surovin (ropy) 13

14 NEVÝHODY neměkčeného PVC 1. Nízká odolnost proti chlorovaným organickým rozpouštědlům, aromátům a ketonům 2. Nízká tepelná stabilita > rozklad za uvolnění HCl 3. Obtížná zpracovatelnost > vysoká viskozita taveniny > přehřívání > degradace 4. Křehkost za nízkých teplot, cca. pod 0 C 5. Složité receptury počet složek běžně > 5, dávkování aditiv 10 0 % hmot. (PE a PP obvykle % hmot.) 6. Odlišné zpracovatelské stroje oproti polyolefinům i styrénovým plastům > odštěpování HCl 14

15 Otázka měkčeného PVC Obsah změkčovadel je dílů na 100 dílů PVC!!! U PVC se receptury vztahují na 100 dílů základního prášku, nikoli na % hmot.!!! 1. Nízká odolnost proti chlorovaným organickým rozpouštědlům, aromátům a ketonům 2. Dobrá zpracovatelnost > nižší viskozita taveniny 3. Dobrá odolnost za nízkých teplot, cca. pod 0 C 4. Složité receptury 5. Svařitelnost vysokofrekvenčně 6. Bezproblémová lepitelnost 7. Výborné optické vlastnosti 8. Široká škála tvrdostí 15

16 Použití neměkčeného PVC 1. Trubky a fitinky na pitnou i odpadní vodu cca. 45 % 2. Profily pro stavebnictví (okna, dveře, nábytkové lišty atd.) 20 % 3. Fólie a desky na obklady fasád 18 % 4. Duté výrobky (nádobky na kosmetiku, bytovou chemii atd.) 10 % 5. Ostatní a různé do 100 % Neměkčené PVC prakticky opustilo MALÉ tvarované jednorázové obaly na potraviny, ale je stále používáno! 16

17 Použití měkčeného PVC Změkčovadla snižují T g a usnadňují zpracování 1. Fólie 2. Hadičky 3. Elektrická izolace 4. Podlahoviny 5. Koženky a tapety 6. Vstřikované výrobky 7. Hračky, těsnění, rukavice 8. Pasty 9. Ostatní a různé 17

18 PVC pasty Podle literatury se až 1/3 PVC zpracovává jako pasty! Co to je PVC pasta alias PLASTISOL? Základem je DISPERZE PVC prášku ve změkčovadle (poměr obvykle 50/40) + pigmenty + stabilizátory + zahušťovadla (tixotropní vlastnosti) Smíchání Botnání prášku v rozpouštědle Nános na podklad Zahřátí a vytvoření gelu 18

19 PVC pasty máčení a schéma vytvoření gelu 19

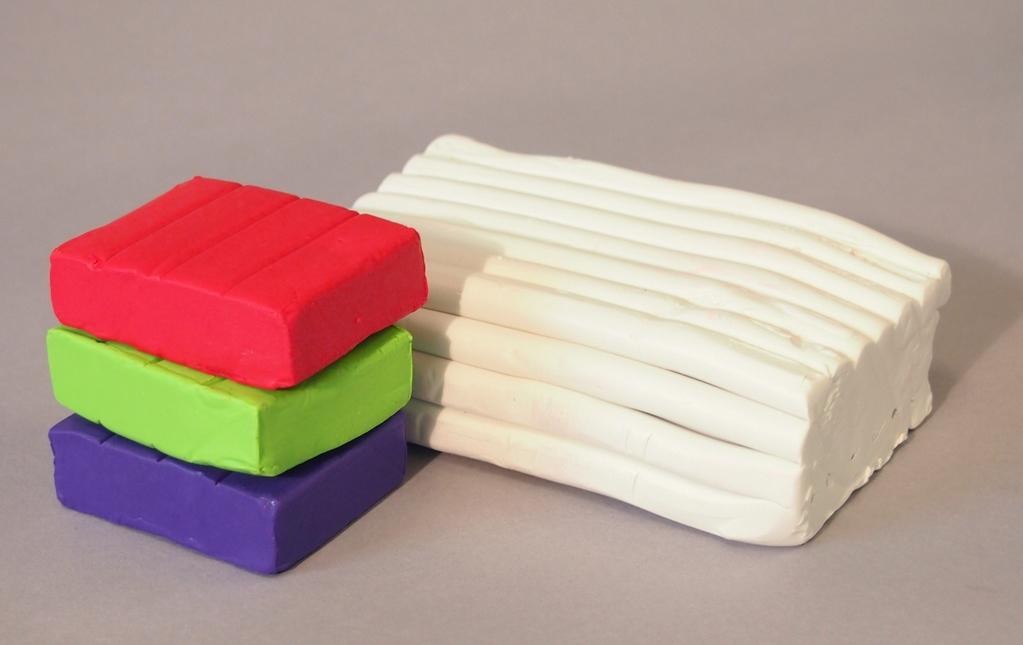

20 PVC pasty a Polymer clay 20

21 PVC pasty a Polymer clay Je to nám dobře známý MODURIT! PVC plastisol + pigmenty + stabilizátory + zahušťovadla (tixotropní vlastnosti) Vynalezeno v Německu v roce 1939 U nás vytvořena receptura na VŠCHT Praha doc. Schätzem do Jiřího Trnku Vytvarovat > do vroucí vody > pevný gel > lze dále opracovávat a malovat na něj nebo ho lepit 21

22 Lepení PVC 1 Rozpouštědla pro PVC: Dichlormetan, Metyletylketon, Cyklohexanon, Tetrahydrofuran, Aceton,. Lepení rozpouštědly X roztoky PVC nebo chlorovaného PVC (obvyklejší) Rozpouštědla jen na nenáročné spoje Lepení tvrdého PVC X měkčeného PVC U tenkých tvrdých fólií nebezpeční zbobtnání a deformace > jen tenké nánosy U měkkých fólií nebezpečí rozleptání fólie do hloubky > jen tenké nánosy 22

23 Lepení PVC 2 Kaučuková lepidla > Alkapren atd. > měkké i tvrdé PVC Polyuretanová lepidla - tvrdé PVC Epoxidová lepidla - tvrdé PVC DOPORUČENÍ Používat hotová lepidla, nevyrábět vlastní směsi 23

24 Svařování PVC Pro PVC je typickým VYSOKOFREKVENČNÍ SVAŘOVÁNÍ Princip: Polární vazby v molekule Rozkmitání atomů elektromagnetickým zářením o frekvenci řádově v MHz Přeměna rozkmitání v teplo Kromě PVC je vhodné i pro PET, PA, EVA, ABS,.. 24

25 Svařování PVC Zvláště vhodné pro měkčené PVC hračky, bazénky, pláštěnky,. 25

26 Kde je PVC jednička? VENKOVNÍ DLOUHODOBÉ POUŽITÍ Vynikající odolnost proti UV záření > okna, dveře, ploty, vnější obklady Nízká hořlavost lze ještě zvýšit přídavkem chlorovaného PVC a potlačovačů dýmů (lapají uvolněný HCl) Tuhost Tvrdost 26

27 PVC PVC okno není jen z PVC! RECEPTURA TYPICKÁ PLNIVO - obvykle křída, zlevnění a snížení teplotní roztažnosti PIGMENT - obvykle TiO 2 MAZIVA bez nich nelze zpracovat STABILIZÁTORY PROTI TEPLOTNÍ DEGRADACI PŘI VÝROBĚ - bez nich nelze zpracovat UV STABILIZÁTORY - pro jistotu MODIFIKÁTORY HOUŽEVNATOSTI 27

28 PVC okno není jen z PVC! PŘÍČNÝ ŘEZ PROFILEM Až 7 komor z PVC Výztuž kovovým profilem pro tuhost a omezení teplotní roztažnosti Bezúdržbové až 50 let Jedinou konkurencí v životnosti jsou sklolaminátové profily bez kovové výztuže Špatné okno se v létě roztáhne tak, že ho nezavřete! 28

29 Nebojte se podlahoviny z PVC! HETEROGENNÍ podlahová krytina, se skládá z několika vrstev (heterogenní), které se od sebe liší složením: PUR povrchová vrstva proti těkání organických látek a oděru nášlapná vrstva s dekorem - estetika podkladní probarvená vrstva - estetika podkladní vrstva zpracování technologického odpadu, vysokoplněná > snížení ceny a roztažnosti 29

30 Nebojte se podlahoviny z PVC! HOMOGENNÍ podlahová krytina, se skládá z jedné vrstvy v celém průřezu Podlahoviny elektrostaticky vodivé Vnitřní elektrický odpor v rozsahu Ω. Podlahovina je určena pro aplikace do prostor s požadavkem na elektrostaticky vodivé provedení podlahy, např. prostory s nebezpečím výbuchu, laboratoře, ve zdravotnictví (RTG pracoviště, operační sály, přípravny atd.), pro výrobu zdvojených podlah. Patrně to máte v laboratořích Nutno podložit Cu pásky a ty UZEMNIT! 30

31 Použití měkčeného PVC na stavbě domu 31

32 Použití měkčeného PVC na stavbě domu Střešní fólie Pochozí balkónová fólie Vegetační střecha Protiradonová ochrana Izolace proti zemní vlhkosti Zahradní jezírko VÝHODY Lze lepit i svařovat, vytváření komplikovaných tvarů, chemická i UV odolnost 32

33 Protiradonová izolace z PVC 33

34 Použití tvrdého PVC na stavbě domu Vnitřní odpady Vnější odpady (napojení na kanalizaci) Hrany kachličkových obkladů Obklady fasád (anglicky plastic siding) 34

35 Použití tvrdého PVC na stavbě domu populární hlavně v USA 35

36 Zpracovatelé PVC v tuzemsku Stavební fólie měkčené FATRA.a.s., Napajedla, tradice již od roku 1936 (?1932) založená firmou Baťa Trubky PIPE LIFE Czech s.r.o., Otrokovice + několik malých zpracovatelů Desky lisované - FATRA.a.s., Napajedla, její závod v Chropyni Tvrdé fólie - FATRA.a.s., Napajedla, její závod v Chropyni SITUACE SE ALE MŮŽE MĚNIT! 36

37 Jak to je s volným vinylchloridem? In the early 1970s, the carcinogenicity of vinyl chloride (usually called vinyl chloride mononomer or VCM) was linked to cancers in workers in the polyvinyl chloride industry. Specifically workers in polymerization section of a B.F. Goodrich plant near Louisville, Kentucky (US) were diagnosed with liver angiosarcoma also known as hemangiosarcoma, a rare disease. [34] Since that time, studies of PVC workers in Australia, Italy, Germany, and the UK have all associated certain types of occupational cancers with exposure to vinyl chloride, and it has become accepted that VCM is a carcinogen. [4] Technology for removal of VCM from products have become stringent commensurate with the associated regulations. 37

38 Jak to je s ftaláty? Ftaláty jsou stále nejběžnějším změkčovadlem Z nich nejpoužívaněší je di(2 etyl-hexyl)ftalát Je znám pod zkratkami: DOP DEPH Hlavní problém jsou ORTHO FTALÁTY KRATŠÍCH ALKOHOLŮ, např. butylakoholu! 38

39 The summary of a comprehensive European risk assessment, involving nearly 15 years of extensive scientific evaluation by EU regulators, was published in the EU Official Journal on February 7, 2008 [30] The assessment demonstrated that DEHP poses no risk to the general population and that no further measures need to be taken to manage the substance in any of its key end-use applications. This confirms an earlier opinion of member state experts and an opinion from the EU Scientific Committee for Toxicity, Ecotoxicity and the Environment (CSTEE) adopted in The only areas of possible risk identified in the assessment relate to: The use of DEHP in children's toys. Under regulations introduced in January 2007 DEHP is no longer permitted in toys and childcare articles in the EU. Possible exposure of workers in factories. Adequate precautions are already taken based on occupational exposure limit values and some localised environmental exposure near to factories. The use of DEHP in certain medical devices. An EU Scientific Review was requested to determine whether there may be any risk from the use of DEHP in certain medical applications (children and neonates undergoing long-term blood transfusion and adults undergoing long-term haemodialysis). 39

40 Jde to i bez ORTHO-ftalátů? JASNĚ! 40

41 Jde to i bez ORTHO-ftalátů? JASNĚ! TEREFTALÁTOVÉ OLIGOMERY SEBAKÁTY Epoxidy,.. I slavná PLA a PHB se musejí měkčit, jinak jsou křehké a neupotřebitelné! POLYMERY A PLASTY V PRAXI 41

42 Jak rozpoznat fóliii z tvrdého PVC od fólií z PP, PS a PET PVC X PP Dát ústřižek do vody PVC jde ke dnu PP plave na hladině PVC X PS a PET Dát ústřižek do PLAMENE PVC po vyjmutí z plamene zhasne PET po vyjmutí z plamene hoří dál PS po vyjmutí z plamene hoří dál a vytváří spoustu sazí 42

43 PVC a recyklace Měkčené PVC většinou recyklace výrobce > spodní část podlahovin s vysokým obsahem plniv pro snížení roztažnosti s teplotou Neměkčené PVC Většinou recyklace výrobce (trubky, profily) Výkup odřezků okenních profilů a starých PVC oken > pomlet a přidat k prvotní surovině 43

44 PVC v komunálním odpadu a recyklace Měkčené PVC Většinou se separátně nesbírá, Je velkým problémem při recyklaci PET lahví > PROČ? JAK ŘEŠIT? Problém odlišit od PE atd. při ručním třídění Neměkčené PVC Většinou se separátně nesbírá, jsou to drobné výrobky > JAKÉ? Problém odlišit od PP a PS atd. při ručním třídění 44

45 PVC v komunálním odpadu a ENERGETICKÁ (TERCIÁRNÍ) recyklace Odštěpování HCL Zachycování na alkalické vypírce, jako SO 2 (SO 3 ) ve spalinách z hnědého uhlí Lze vidět s SAKO Brno > moje exkurze v rámci předmětu Recyklace plastů a pryží 45

46 PVC co vás ještě zajímá? PVC jsem řadu let dělal V oblasti zpracování PVC se stále pohybuji PTEJTE SE! 46
