TECHNICAL HANDBOOK GUIDE TECHNIQUE

Transkript

1 TECHNICAL HANDBOOK GUIDE TECHNIQUE

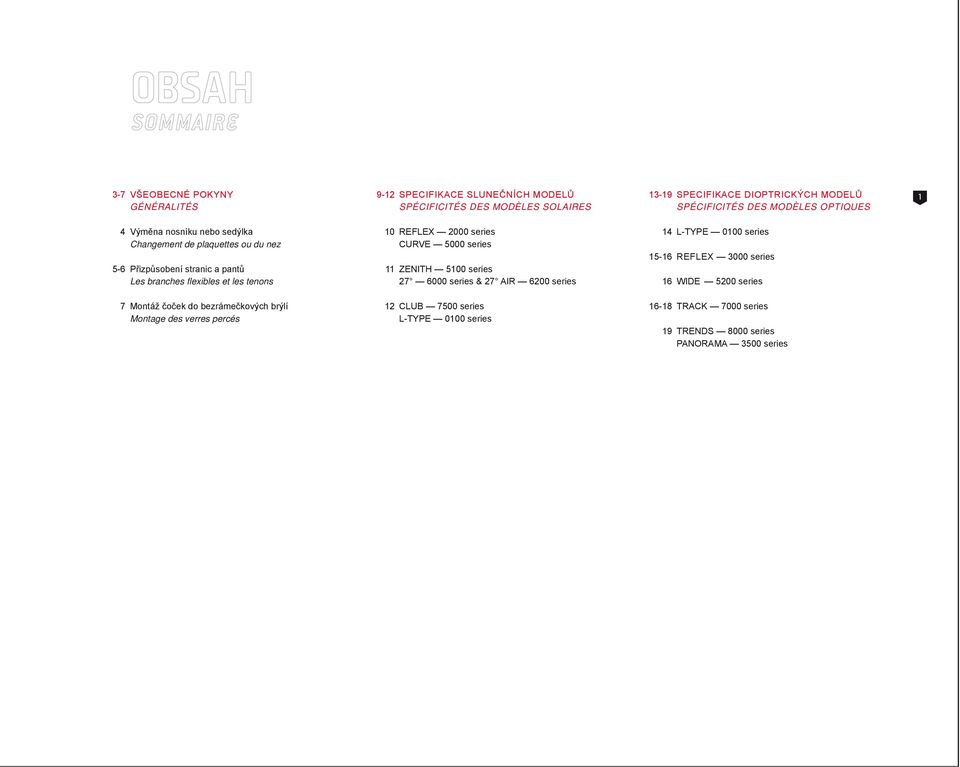

2 OBSAH 3-7 VŠEOBECNÉ POKYNY GÉNÉRALITÉS 9-12 SPECIFIKACE SLUNEČNÍCH MODELŮ SPÉCIFICITÉS DES MODÈLES SOLAIRES SPECIFIKACE DIOPTRICKÝCH MODELŮ SPÉCIFICITÉS DES MODÈLES OPTIQUES 1 4 Výměna nosníku nebo sedýlka Changement de plaquettes ou du nez 5-6 Přizpůsobení stranic a pantů Les branches flexibles et les tenons 10 REFLEX 2000 series CURVE 5000 series 11 ZENITH 5100 series series & 27 AIR 6200 series 14 L-TYPE 0100 series REFLEX 3000 series 16 WIDE 5200 series 7 Montáž čoček do bezrámečkových brýlí Montage des verres percés 12 CLUB 7500 series L-TYPE 0100 series TRACK 7000 series 19 TRENDS 8000 series PANORAMA 3500 series

3 VŠEOBECNÉ POKYNY 3

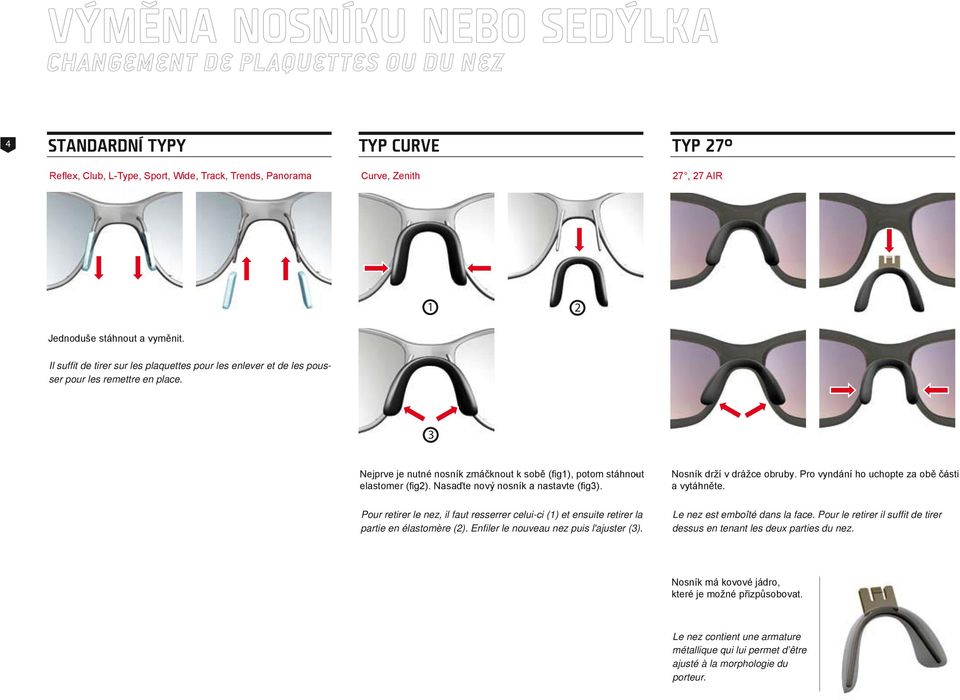

4 VÝMĚNA NOSNÍKU NEBO SEDÝLKA 4 STANDARDNÍ TYPY TYP CURVE TYP 27 Reflex, Club, L-Type, Sport, Wide, Track, Trends, Panorama Curve, Zenith 27, 27 AIR 1 2 Jednoduše stáhnout a vyměnit. Il suffit de tirer sur les plaquettes pour les enlever et de les pousser pour les remettre en place. 3 Nejprve je nutné nosník zmáčknout k sobě (fig1), potom stáhnout - elastomer (fig2). Nasaďte nový nosník a nastavte (fig3). Pour retirer le nez, il faut resserrer celui-ci (1) et ensuite retirer la partie en élastomère (2). Enfiler le nouveau nez puis l'ajuster (3). Nosník drží v drážce obruby. Pro vyndání ho uchopte za obě části - a vytáhněte. Le nez est emboîté dans la face. Pour le retirer il suffit de tirer dessus en tenant les deux parties du nez. Nosník má kovové jádro, které je možné přizpůsobovat. Le nez contient une armature métallique qui lui permet d être ajusté à la morphologie du porteur.

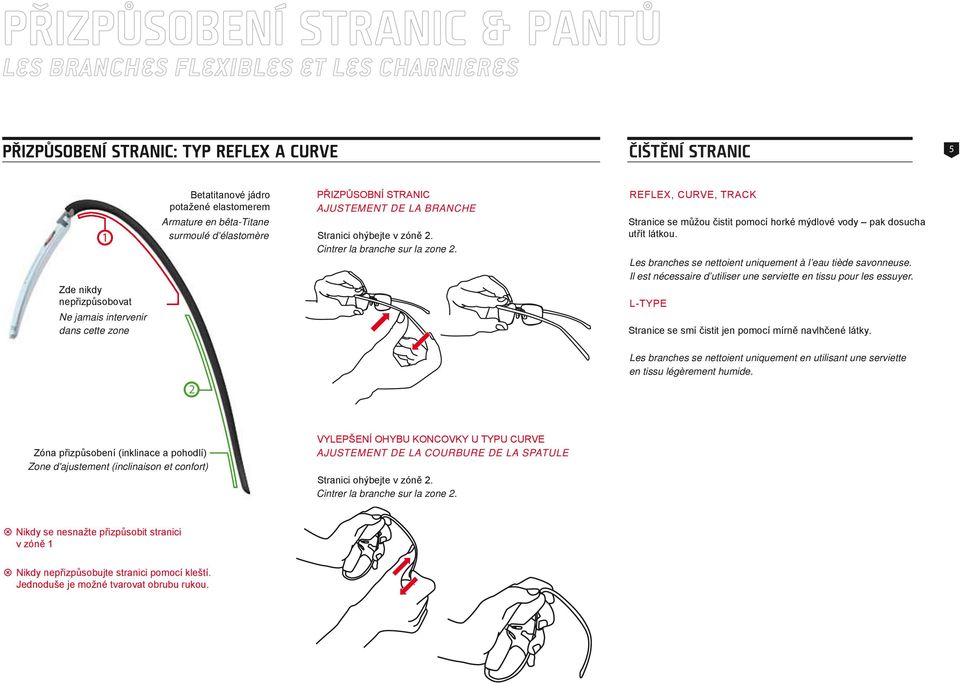

5 PŘIZPŮSOBENÍ STRANIC & PANTŮ PŘIZPŮSOBENÍ STRANIC: TYP REFLEX A CURVE ČIŠTĚNÍ STRANIC 5 1 Zde nikdy nepřizpůsobovat Ne jamais intervenir dans cette zone Betatitanové jádro potažené elastomerem Armature en bêta-titane surmoulé d élastomère PŘIZPŮSOBNÍ STRANIC AJUSTEMENT DE LA BRANCHE Stranici ohýbejte v zóně 2. Cintrer la branche sur la zone 2. REFLEX, CURVE, TRACK Stranice se můžou čistit pomocí horké mýdlové vody pak dosucha utřít látkou. Les branches se nettoient uniquement à l eau tiède savonneuse. Il est nécessaire d utiliser une serviette en tissu pour les essuyer. L-TYPE Stranice se smí čistit jen pomocí mírně navlhčené látky. Les branches se nettoient uniquement en utilisant une serviette en tissu légèrement humide. 2 Zóna přizpůsobení (inklinace a pohodlí) Zone d'ajustement (inclinaison et confort) VYLEPŠENÍ OHYBU KONCOVKY U TYPU CURVE AJUSTEMENT DE LA COURBURE DE LA SPATULE Stranici ohýbejte v zóně 2. Cintrer la branche sur la zone 2. Y Nikdy se nesnažte přizpůsobit stranici v zóně 1 Y Nikdy nepřizpůsobujte stranici pomocí kleští. Jednoduše je možné tvarovat obrubu rukou.

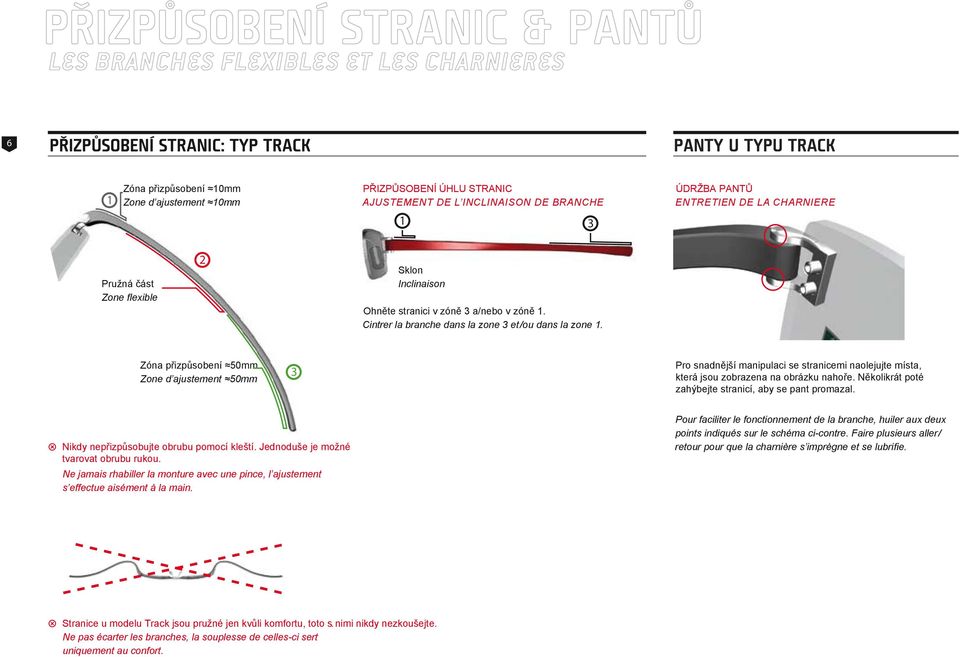

6 PŘIZPŮSOBENÍ STRANIC & PANTŮ 6 PŘIZPŮSOBENÍ STRANIC: TYP TRACK PANTY U TYPU TRACK 1 Zóna přizpůsobení 10mm Zone d ajustement 10mm PŘIZPŮSOBENÍ ÚHLU STRANIC AJUSTEMENT DE L INCLINAISON DE BRANCHE ÚDRŽBA PANTŮ ENTRETIEN DE LA CHARNIERE 1 3 Pružná část Zone flexible 2 Sklon Inclinaison Ohněte stranici v zóně 3 a/nebo v zóně 1. Cintrer la branche dans la zone 3 et /ou dans la zone 1. Zóna přizpůsobení 50mm Zone d ajustement 50mm 3 Pro snadnější manipulaci se stranicemi naolejujte místa, která jsou zobrazena na obrázku nahoře. Několikrát poté zahýbejte stranicí, aby se pant promazal. Y Nikdy nepřizpůsobujte obrubu pomocí kleští. Jednoduše je možné tvarovat obrubu rukou. Ne jamais rhabiller la monture avec une pince, l ajustement s effectue aisément à la main. Pour faciliter le fonctionnement de la branche, huiler aux deux points indiqués sur le schéma ci-contre. Faire plusieurs aller / retour pour que la charnière s imprègne et se lubrifie. Y Stranice u modelu Track jsou pružné jen kvůli komfortu, toto s. nimi nikdy nezkoušejte. Ne pas écarter les branches, la souplesse de celles-ci sert uniquement au confort.

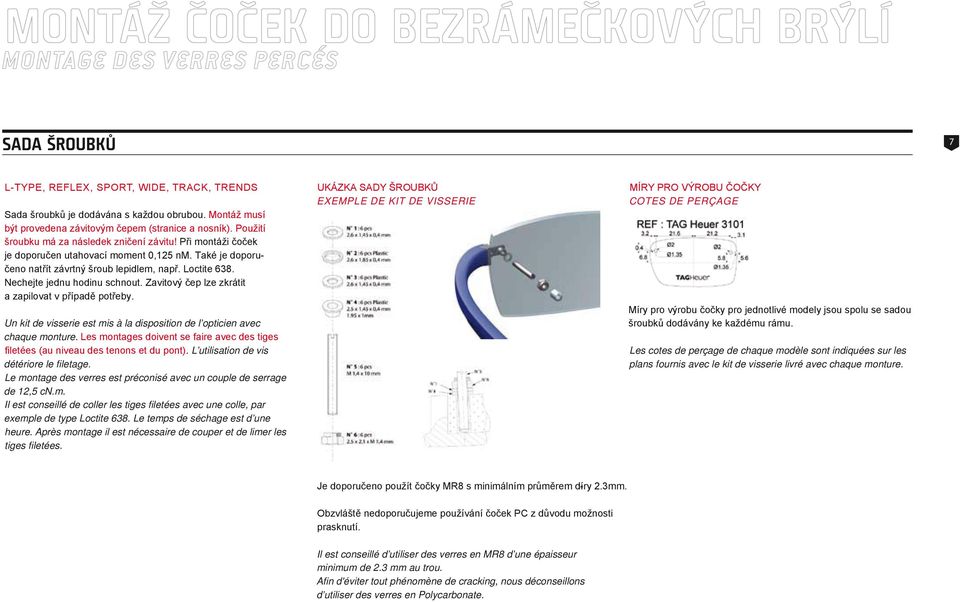

7 MONTÁŽ ČOČEK DO BEZRÁMEČKOVÝCH BRÝLÍ SADA ŠROUBKŮ 7 L-TYPE, REFLEX, SPORT, WIDE, TRACK, TRENDS Sada šroubků je dodávána s každou obrubou. Montáž musí být provedena závitovým čepem (stranice a nosník). Použití šroubku má za následek zničení závitu! Při montáži čoček je doporučen utahovací moment 0,125 nm. Také je doporučeno natřít závrtný šroub lepidlem, např. Loctite 638. Nechejte jednu hodinu schnout. Zavitový čep lze zkrátit a zapilovat v případě potřeby. Un kit de visserie est mis à la disposition de l opticien avec chaque monture. Les montages doivent se faire avec des tiges filetées (au niveau des tenons et du pont). L utilisation de vis détériore le filetage. Le montage des verres est préconisé avec un couple de serrage de 12,5 cn.m. Il est conseillé de coller les tiges filetées avec une colle, par exemple de type Loctite 638. Le temps de séchage est d une heure. Après montage il est nécessaire de couper et de limer les tiges filetées. UKÁZKA SADY ŠROUBKŮ EXEMPLE DE KIT DE VISSERIE MÍRY PRO VÝROBU ČOČKY COTES DE PERÇAGE Míry pro výrobu čočky pro jednotlivé modely jsou spolu se sadou šroubků dodávány ke každému rámu. Les cotes de perçage de chaque modèle sont indiquées sur les plans fournis avec le kit de visserie livré avec chaque monture. Je doporučeno použít čočky MR8 s minimálním průměrem díry - 2.3mm. Obzvláště nedoporučujeme používání čoček PC z důvodu možnosti prasknutí. Il est conseillé d utiliser des verres en MR8 d une épaisseur minimum de 2.3 mm au trou. Afin d'éviter tout phénomène de cracking, nous déconseillons d utiliser des verres en Polycarbonate.

8 SPECIFIKACE SLUNEČNÍCH MODELŮ 9

9 SPECIFIKACE SLUNEČNÍCH MODELŮ 10 REFLEX SERIES VÝMĚNA STRANIC CHANGEMENT DE LA BRANCHE A B CURVE SERIES VÝMĚNA STRANIC CHANGEMENT DE LA BRANCHE Před výměnou stranic nejprve odstraňte čočky. Stranici oddělíte vyjmutím fixního šroubku z rýhy. Le changement de branche s effectue le verre enlevé et en retirant la vis de fixation en fond de drageoir. Při výměně stranic nejprve vysuňte šroubek a poté odstraňte stranici. Pro upevnění nové stranice postupujte v opačném sledu. Pour retirer la branche il faut retirer la vis de maintien puis la branche. Pour la remettre effectuer les opérations dans l ordre inverse. Tvar drážky je pro tento model specifický (T-drážka). Le profil du drageoir est spécifique à ce modèle (rainure en T). 1 T-drážka Rainure en T 2 3

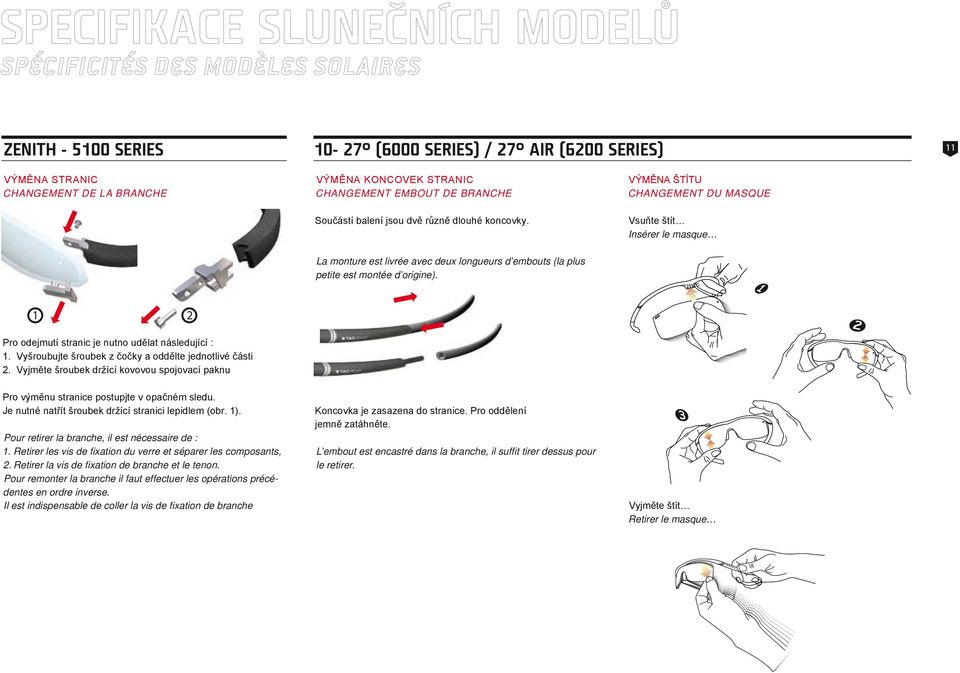

10 SPECIFIKACE SLUNEČNÍCH MODELŮ ZENITH SERIES (6000 SERIES) / 27 AIR (6200 SERIES) 11 VÝMĚNA STRANIC CHANGEMENT DE LA BRANCHE VÝMĚNA KONCOVEK STRANIC CHANGEMENT EMBOUT DE BRANCHE Součástí balení jsou dvě různě dlouhé koncovky. VÝMĚNA ŠTÍTU CHANGEMENT DU MASQUE Vsuňte štít Insérer le masque La monture est livrée avec deux longueurs d embouts (la plus petite est montée d origine). 1 2 Pro odejmutí stranic je nutno udělat následující : 1. Vyšroubujte šroubek z čočky a oddělte jednotlivé části 2. Vyjměte šroubek držící kovovou spojovací paknu Pro výměnu stranice postupjte v opačném sledu. Je nutné natřít šroubek držící stranici lepidlem (obr. 1). Pour retirer la branche, il est nécessaire de : 1. Retirer les vis de fixation du verre et séparer les composants, 2. Retirer la vis de fixation de branche et le tenon. Pour remonter la branche il faut effectuer les opérations précédentes en ordre inverse. Il est indispensable de coller la vis de fixation de branche Koncovka je zasazena do stranice. Pro oddělení jemně zatáhněte. L embout est encastré dans la branche, il suffit tirer dessus pour le retirer. Vyjměte štít Retirer le masque

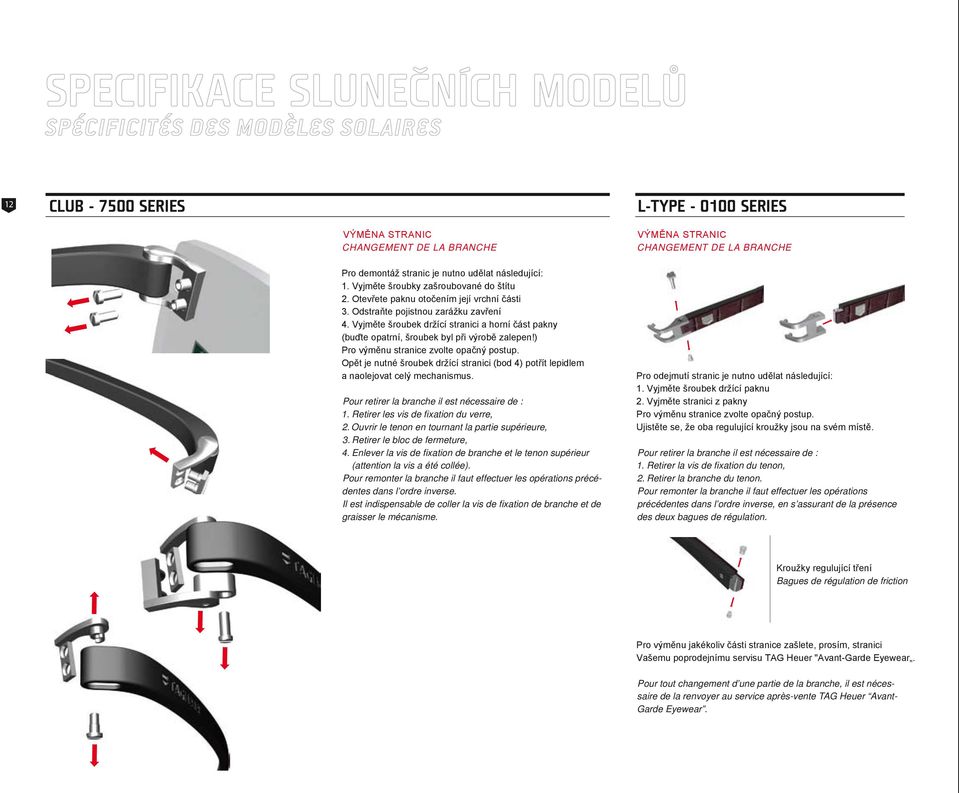

11 SPECIFIKACE SLUNEČNÍCH MODELŮ 12 CLUB SERIES L-TYPE SERIES VÝMĚNA STRANIC CHANGEMENT DE LA BRANCHE Pro demontáž stranic je nutno udělat následující: 1. Vyjměte šroubky zašroubované do štítu 2. Otevřete paknu otočením její vrchní části 3. Odstraňte pojistnou zarážku zavření 4. Vyjměte šroubek držící stranici a horní část pakny (buďte opatrní, šroubek byl při výrobě zalepen!) Pro výměnu stranice zvolte opačný postup. Opět je nutné šroubek držící stranici (bod 4) potřít lepidlem a naolejovat celý mechanismus. Pour retirer la branche il est nécessaire de : 1. Retirer les vis de fixation du verre, 2. Ouvrir le tenon en tournant la partie supérieure, 3. Retirer le bloc de fermeture, 4. Enlever la vis de fixation de branche et le tenon supérieur (attention la vis a été collée). Pour remonter la branche il faut effectuer les opérations précédentes dans l ordre inverse. Il est indispensable de coller la vis de fixation de branche et de graisser le mécanisme. VÝMĚNA STRANIC CHANGEMENT DE LA BRANCHE Pro odejmutí stranic je nutno udělat následující: 1. Vyjměte šroubek držící paknu 2. Vyjměte stranici z pakny Pro výměnu stranice zvolte opačný postup. Ujistěte se, že oba regulující kroužky jsou na svém místě. Pour retirer la branche il est nécessaire de : 1. Retirer la vis de fixation du tenon, 2. Retirer la branche du tenon. Pour remonter la branche il faut effectuer les opérations précédentes dans l ordre inverse, en s assurant de la présence des deux bagues de régulation. Kroužky regulující tření Bagues de régulation de friction Pro výměnu jakékoliv části stranice zašlete, prosím, stranici Vašemu poprodejnímu servisu TAG Heuer "Avant-Garde Eyewear. Pour tout changement d une partie de la branche, il est nécessaire de la renvoyer au service après-vente TAG Heuer Avant- Garde Eyewear.

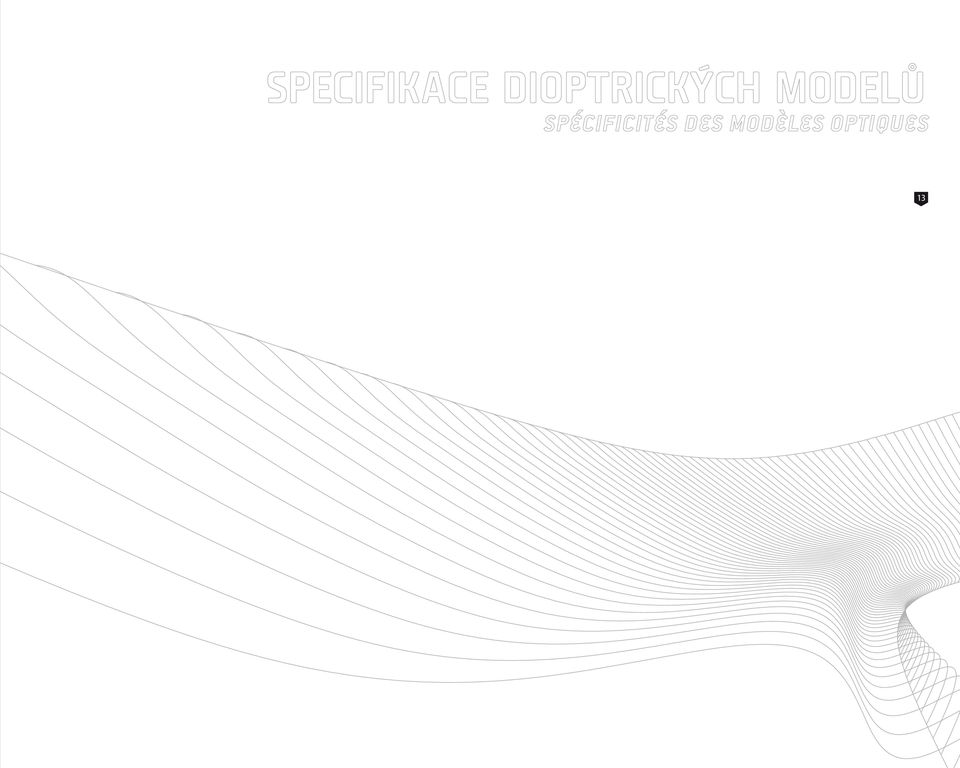

12 SPECIFIKACE DIOPTRICKÝCH MODELŮ 13

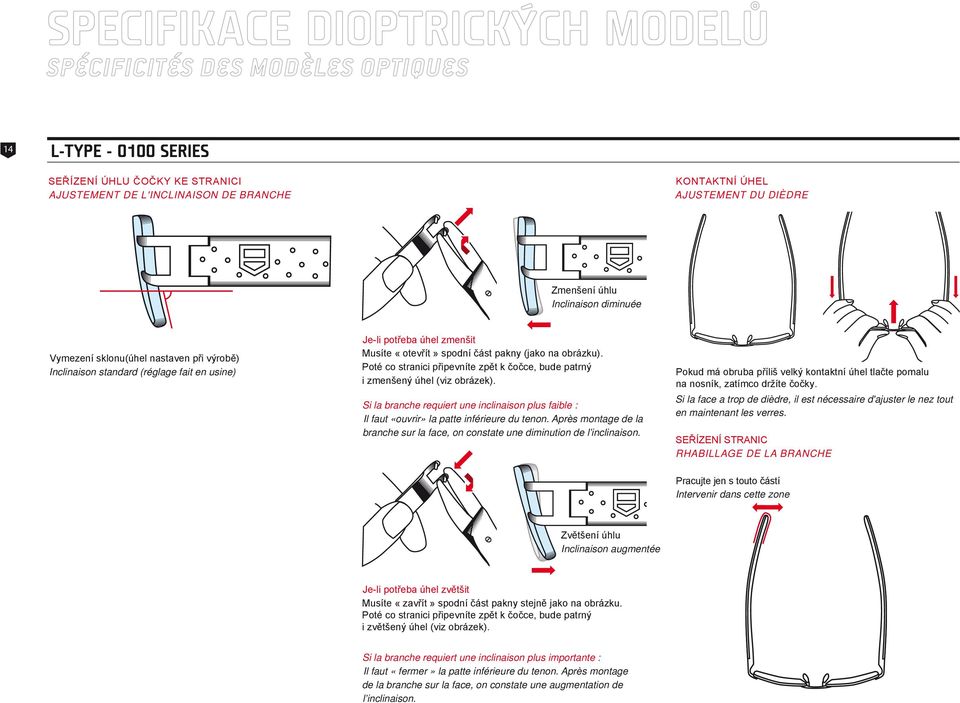

13 SPECIFIKACE DIOPTRICKÝCH MODELŮ 14 L-TYPE SERIES SEŘÍZENÍ ÚHLU ČOČKY KE STRANICI AJUSTEMENT DE L'INCLINAISON DE BRANCHE KONTAKTNÍ ÚHEL AJUSTEMENT DU DIÈDRE Zmenšení úhlu Inclinaison diminuée Vymezení sklonu(úhel nastaven při výrobě) Inclinaison standard (réglage fait en usine) Je-li potřeba úhel zmenšit Musíte «otevřít» spodní část pakny (jako na obrázku). Poté co stranici připevníte zpět k čočce, bude patrný i zmenšený úhel (viz obrázek). Si la branche requiert une inclinaison plus faible : Il faut «ouvrir» la patte inférieure du tenon. Après montage de la branche sur la face, on constate une diminution de l inclinaison. Pokud má obruba příliš velký kontaktní úhel tlačte pomalu na nosník, zatímco držíte čočky. Si la face a trop de dièdre, il est nécessaire d'ajuster le nez tout en maintenant les verres. SEŘÍZENÍ STRANIC RHABILLAGE DE LA BRANCHE Pracujte jen s touto částí Intervenir dans cette zone Zvětšení úhlu Inclinaison augmentée Je-li potřeba úhel zvětšit Musíte «zavřít» spodní část pakny stejně jako na obrázku. Poté co stranici připevníte zpět k čočce, bude patrný i zvětšený úhel (viz obrázek). Si la branche requiert une inclinaison plus importante : Il faut «fermer» la patte inférieure du tenon. Après montage de la branche sur la face, on constate une augmentation de l inclinaison.

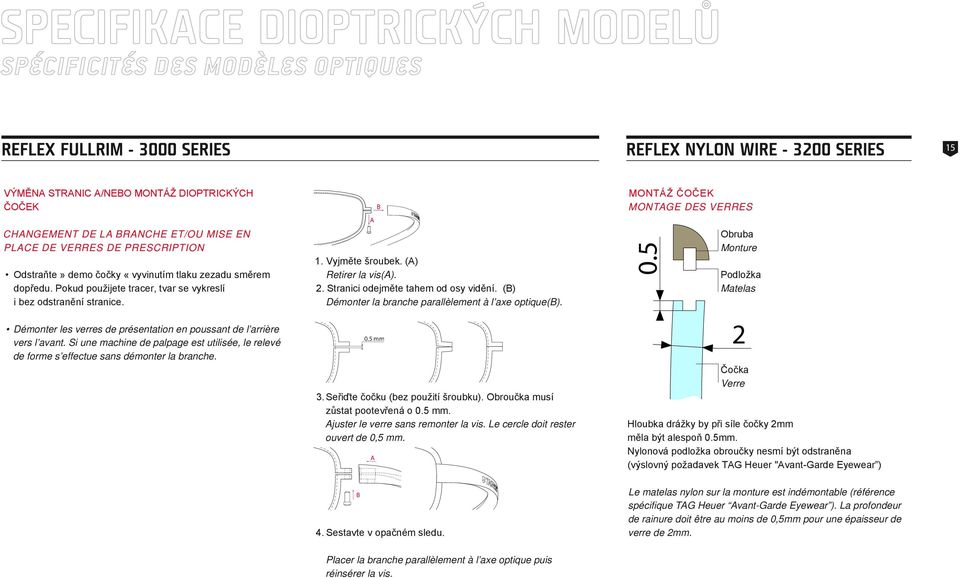

14 SPECIFIKACE DIOPTRICKÝCH MODELŮ REFLEX FULLRIM SERIES REFLEX NYLON WIRE SERIES 15 VÝMĚNA STRANIC A/NEBO MONTÁŽ DIOPTRICKÝCH ČOČEK CHANGEMENT DE LA BRANCHE ET/OU MISE EN PLACE DE VERRES DE PRESCRIPTION Odstraňte» demo čočky «vyvinutím tlaku zezadu směrem dopředu. Pokud použijete tracer, tvar se vykreslí i bez odstranění stranice. Démonter les verres de présentation en poussant de l arrière vers l avant. Si une machine de palpage est utilisée, le relevé de forme s effectue sans démonter la branche. B A 1. Vyjměte šroubek. (A) Retirer la vis(a). 2. Stranici odejměte tahem od osy vidění. (B) Démonter la branche parallèlement à l axe optique(b). 0.5 mm 3. Seřiďte čočku (bez použití šroubku). Obroučka musí zůstat pootevřená o 0.5 mm. Ajuster le verre sans remonter la vis. Le cercle doit rester ouvert de 0,5 mm. A MONTÁŽ ČOČEK MONTAGE DES VERRES 0.5 Obruba Monture Podložka Matelas 2 Čočka Verre Hloubka drážky by při síle čočky 2mm měla být alespoň 0.5mm. Nylonová podložka obroučky nesmí být odstraněna (výslovný požadavek TAG Heuer "Avant-Garde Eyewear ) B 4. Sestavte v opačném sledu. Le matelas nylon sur la monture est indémontable (référence spécifique TAG Heuer Avant-Garde Eyewear ). La profondeur de rainure doit être au moins de 0,5mm pour une épaisseur de verre de 2mm. Placer la branche parallèlement à l axe optique puis réinsérer la vis.

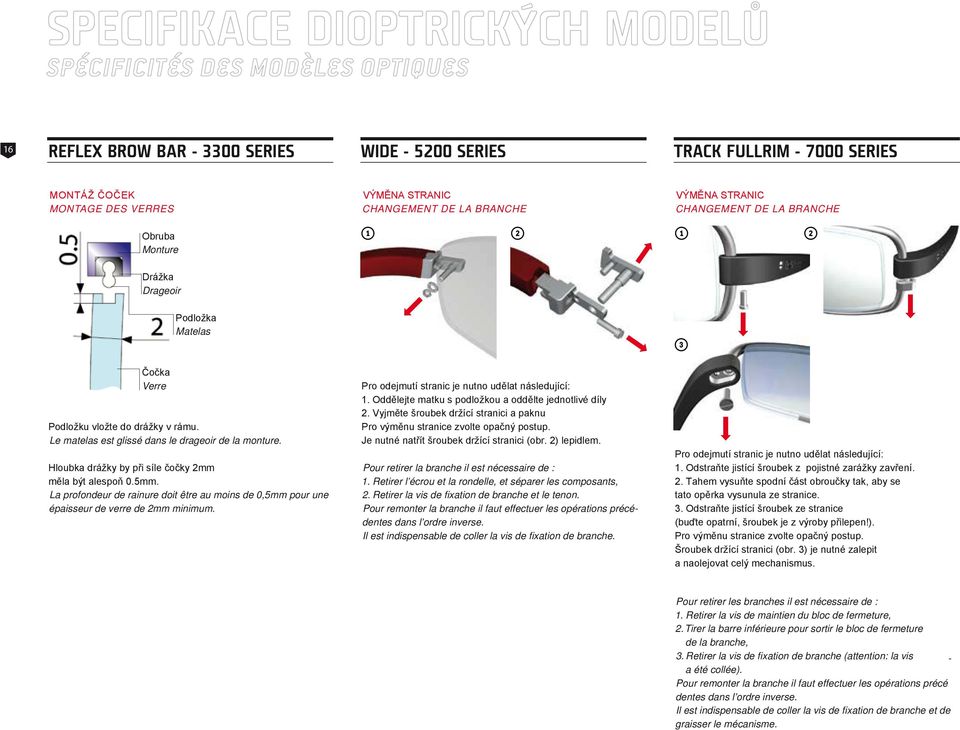

15 SPECIFIKACE DIOPTRICKÝCH MODELŮ 16 REFLEX BROW BAR SERIES WIDE SERIES TRACK FULLRIM SERIES MONTÁŽ ČOČEK MONTAGE DES VERRES Obruba Monture VÝMĚNA STRANIC CHANGEMENT DE LA BRANCHE ¹ VÝMĚNA STRANIC CHANGEMENT DE LA BRANCHE ¹ Drážka Drageoir Čočka Verre Podložka Matelas Podložku vložte do drážky v rámu. Le matelas est glissé dans le drageoir de la monture. Hloubka drážky by při síle čočky 2mm měla být alespoň 0.5mm. La profondeur de rainure doit être au moins de 0,5mm pour une épaisseur de verre de 2mm minimum. Pro odejmutí stranic je nutno udělat následující: 1. Oddělejte matku s podložkou a oddělte jednotlivé díly 2. Vyjměte šroubek držící stranici a paknu Pro výměnu stranice zvolte opačný postup. Je nutné natřít šroubek držící stranici (obr. 2) lepidlem. Pour retirer la branche il est nécessaire de : 1. Retirer l écrou et la rondelle, et séparer les composants, 2. Retirer la vis de fixation de branche et le tenon. Pour remonter la branche il faut effectuer les opérations précédentes dans l ordre inverse. Il est indispensable de coller la vis de fixation de branche. º Pro odejmutí stranic je nutno udělat následující: 1. Odstraňte jistící šroubek z pojistné zarážky zavření. 2. Tahem vysuňte spodní část obroučky tak, aby se tato opěrka vysunula ze stranice. 3. Odstraňte jistící šroubek ze stranice (buďte opatrní, šroubek je z výroby přilepen!). Pro výměnu stranice zvolte opačný postup. Šroubek držící stranici (obr. 3) je nutné zalepit a naolejovat celý mechanismus. Pour retirer les branches il est nécessaire de : 1. Retirer la vis de maintien du bloc de fermeture, 2. Tirer la barre inférieure pour sortir le bloc de fermeture de la branche, 3. Retirer la vis de fixation de branche (attention: la vis - a été collée). Pour remonter la branche il faut effectuer les opérations précé dentes dans l ordre inverse. Il est indispensable de coller la vis de fixation de branche et de graisser le mécanisme.

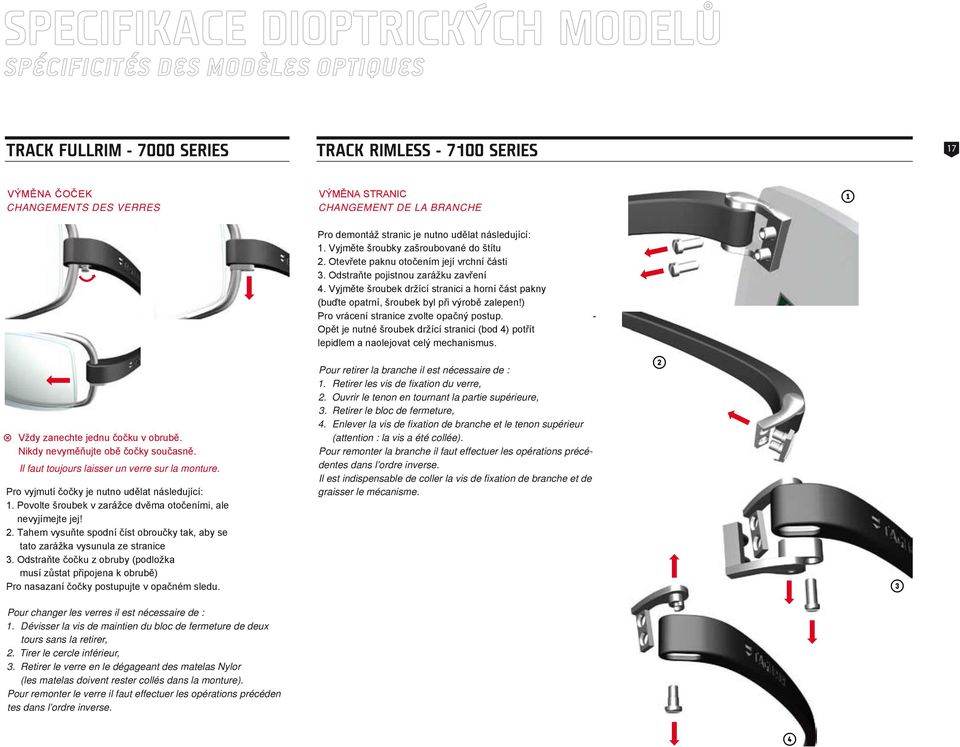

16 SPECIFIKACE DIOPTRICKÝCH MODELŮ TRACK FULLRIM SERIES TRACK RIMLESS SERIES 17 VÝMĚNA ČOČEK CHANGEMENTS DES VERRES VÝMĚNA STRANIC CHANGEMENT DE LA BRANCHE Y Vždy zanechte jednu čočku v obrubě. Nikdy nevyměňujte obě čočky současně. Il faut toujours laisser un verre sur la monture. Pro vyjmutí čočky je nutno udělat následující: 1. Povolte šroubek v zarážce dvěma otočeními, ale nevyjímejte jej! 2. Tahem vysuňte spodní číst obroučky tak, aby se tato zarážka vysunula ze stranice 3. Odstraňte čočku z obruby (podložka musí zůstat připojena k obrubě) Pro nasazaní čočky postupujte v opačném sledu. Pro demontáž stranic je nutno udělat následující: 1. Vyjměte šroubky zašroubované do štítu 2. Otevřete paknu otočením její vrchní části 3. Odstraňte pojistnou zarážku zavření 4. Vyjměte šroubek držící stranici a horní část pakny (buďte opatrní, šroubek byl při výrobě zalepen!) Pro vrácení stranice zvolte opačný postup. Opět je nutné šroubek držící stranici (bod 4) potřít lepidlem a naolejovat celý mechanismus. Pour retirer la branche il est nécessaire de : 1. Retirer les vis de fixation du verre, 2. Ouvrir le tenon en tournant la partie supérieure, 3. Retirer le bloc de fermeture, 4. Enlever la vis de fixation de branche et le tenon supérieur (attention : la vis a été collée). Pour remonter la branche il faut effectuer les opérations précédentes dans l ordre inverse. Il est indispensable de coller la vis de fixation de branche et de graisser le mécanisme. - ¹ º Pour changer les verres il est nécessaire de : 1. Dévisser la vis de maintien du bloc de fermeture de deux tours sans la retirer, 2. Tirer le cercle inférieur, 3. Retirer le verre en le dégageant des matelas Nylor (les matelas doivent rester collés dans la monture). Pour remonter le verre il faut effectuer les opérations précéden tes dans l ordre inverse.»

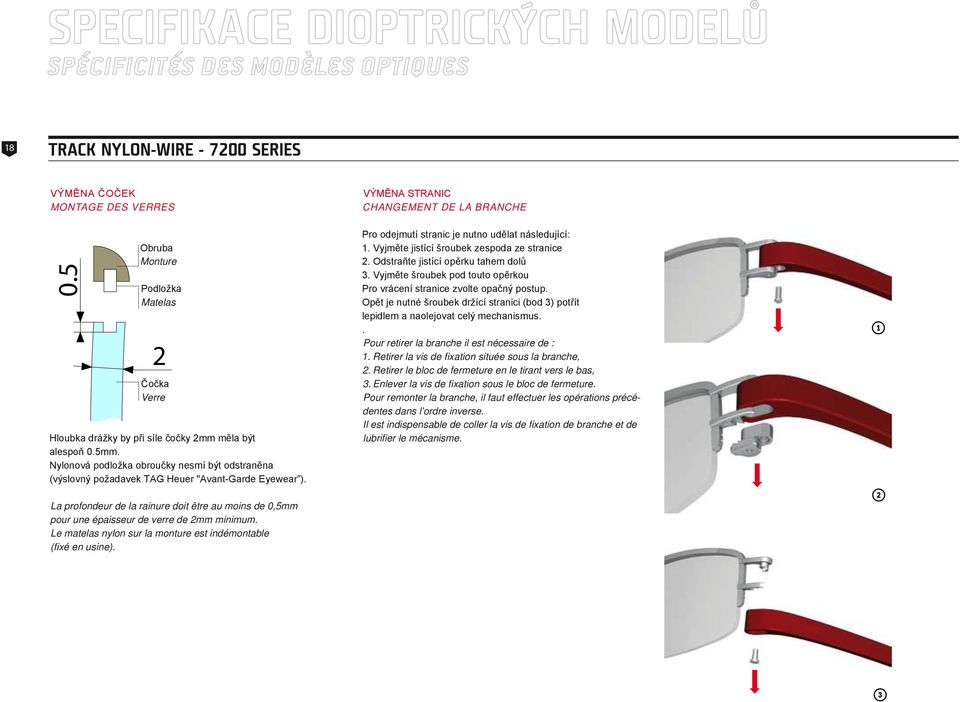

17 SPECIFIKACE DIOPTRICKÝCH MODELŮ 18 TRACK NYLON-WIRE SERIES VÝMĚNA ČOČEK MONTAGE DES VERRES 0.5 Obruba Monture Podložka Matelas 2 Čočka Verre Hloubka drážky by při síle čočky 2mm měla být alespoň 0.5mm. Nylonová podložka obroučky nesmí být odstraněna (výslovný požadavek TAG Heuer "Avant-Garde Eyewear ). La profondeur de la rainure doit être au moins de 0,5mm pour une épaisseur de verre de 2mm minimum. Le matelas nylon sur la monture est indémontable (fixé en usine). VÝMĚNA STRANIC CHANGEMENT DE LA BRANCHE Pro odejmutí stranic je nutno udělat následující: 1. Vyjměte jistící šroubek zespoda ze stranice 2. Odstraňte jistící opěrku tahem dolů 3. Vyjměte šroubek pod touto opěrkou Pro vrácení stranice zvolte opačný postup. Opět je nutné šroubek držící stranici (bod 3) potřít lepidlem a naolejovat celý mechanismus.. Pour retirer la branche il est nécessaire de : 1. Retirer la vis de fixation située sous la branche, 2. Retirer le bloc de fermeture en le tirant vers le bas, 3. Enlever la vis de fixation sous le bloc de fermeture. Pour remonter la branche, il faut effectuer les opérations précédentes dans l ordre inverse. Il est indispensable de coller la vis de fixation de branche et de lubrifier le mécanisme. ¹ º

18 SPECIFIKACE DIOPTRICKÝCH MODELŮ TRENDS PANORAMA 19 VÝMĚNA STRANIC NA BRÝLÍCH TRENDS RIMLESS SERIES A TRENDS NYLON-WIRE SERIES. VÝMĚNA STRANIC (PANORAMA BASE 8) CHANGEMENT DE LA BRANCHE (PANORAMA BASE 8) VÝMĚNA NOSNÍKU CHANGEMENT DU PONT CHANGEMENT DE LA BRANCHE SUR LES TRENDS PERCÉES (8100 SERIES) ET TRENDS NYLOR (8200 SERIES). Než vezmete šroubovák do ruky, ohněte stranici do rovna. Avant d intervenir sur la vis, redresser la branche au niveau de la spatule. Odkrytý šroubek Vis apparente Tahem stáhněte acetátový díl stranice tak, aby se odkryl šroubek na pakně. Ten vyšroubujte. Až práci se šroubovákem dokončíte, nasuňte acetátovou koncovku zpět a vytvarujte do původního zahnutí. Pro demontáž stranic je nutno udělat následující: 1. Vyjměte jistící šroubky z čočky a oddělte jednotlivé díly 2. Vyjměte šroubek držící stranici a paknu Pro vrácení stranice zvolte opačný postup. Je nutné šroubek držící stranici zalepit. Pour retirer la branche il est nécessaire de : 1. Retirer les vis de fixation du verre et séparer les composants, 2. Retirer la vis de fixation de branche et le tenon. Pour remonter la branche il faut effectuer les opérations précédentes dans l ordre inverse. Il est indispensable de coller la vis de fixation de branche. 1. Vyjměte matky s podložkami 2. Odstraňte nosník 3. Poté co vše smontujete zpět, seřízněte a opilujte případně přečnívající čepy nosníku 1. Retirer les écrous et les rondelles, 2. Retirer le pont, 3. Après remontage de l ensemble, couper puis limer les tiges filetées. Faire glisser le manchon en acétate de manière à dégager la vis de la branche. Après intervention sur la vis, remettre le manchon en place et cambrer à nouveau la spatule.

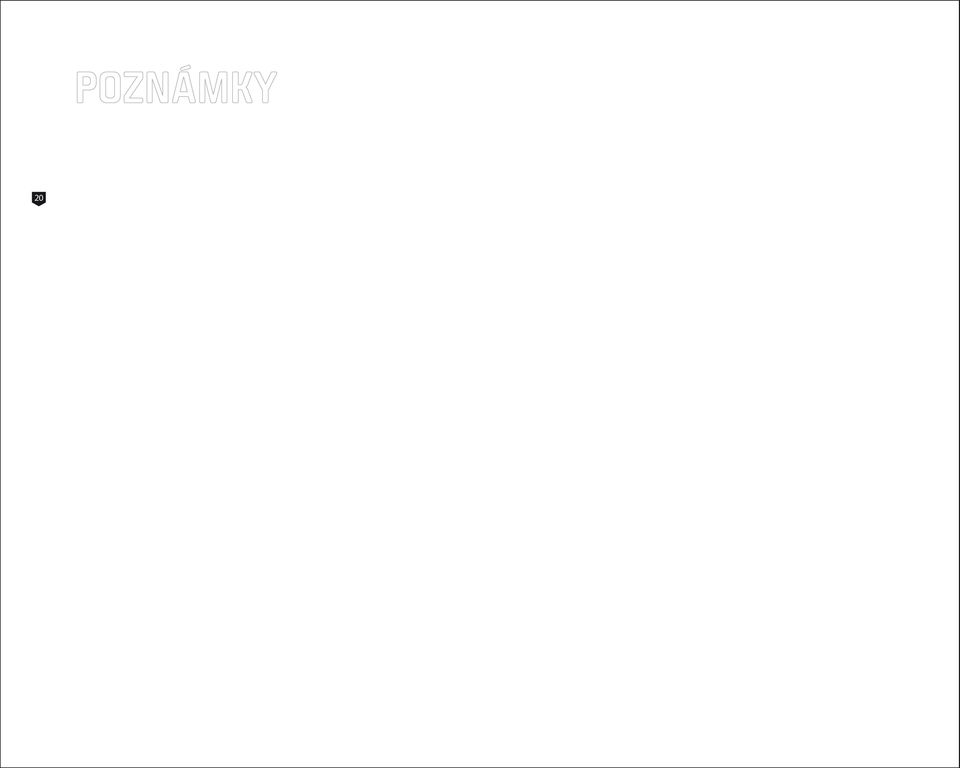

19 20 POZNÁMKY
