1 R&M řešení pro datová centra Význam infrastruktury v moderních DC Praha, listopad

2 Představení firmy R&M Přední světový výrobce v oblasti informačních a telekomunikačních technologií Nezávislá švýcarská rodinná firma, výhradně vlastněna rodinou Reichle Martin a Peter Reichle zastupují rodinu jakožto aktivní členové představenstva Založena roku 1964 Celosvětově 610 zaměstnanců Export 66% 2011 tržba: CHF million Dlouhodobě patří mezi Top 3 firmy v oboru (Evropa a Střední Východ) Vlastní obchodní jednotky ve více než 30 zemích světa 2

3 R&M Data Center Neomezená dostupnost Snadná správa Vysoká účinnost Rozšiřitelnost R&M Green Initiative 3

4 R&M Data Center Solution Neomezená dostupnost Až 50% veškerých síťových problémů vzniká na fyzické vrstvě Kvalita, možnost dalšího rozvoje a spolehlivost jsou klíčem k ochraně investic Produkty R&M reprezentují nejvyšší kvalitu a poskytují optimální bezpečnost R&M Data Center policy Mimořádná spolehlivost Vynikající výkon Bezpečné připojení Swiss Quality Standard 4

5 R&M Data Center Solution Zefektivnění Tlak na snížení ceny, zkrácení plánovací a instalační fáze Prostor je necenějším zbožím v datovém centru Green Data Centers vyžadují nejvyšší pozornost v oblasti energetické účinnosti R&M Data Center policy Zkrácení lhůt pro plánovací a instalační fáze Zavedení Plug&Play řešení Optimalizace prostoru vývojem a výrobou nových HD prvků Zlepšení energetické účinnosti Available Power Cooling Capacitiy No limiting factors Floor Space Funding Floor loading Limiting Growth Factor in Data Center Other 0% 5% 10% 15% 20% 25% 30% Source: Intel Technology Journal 5

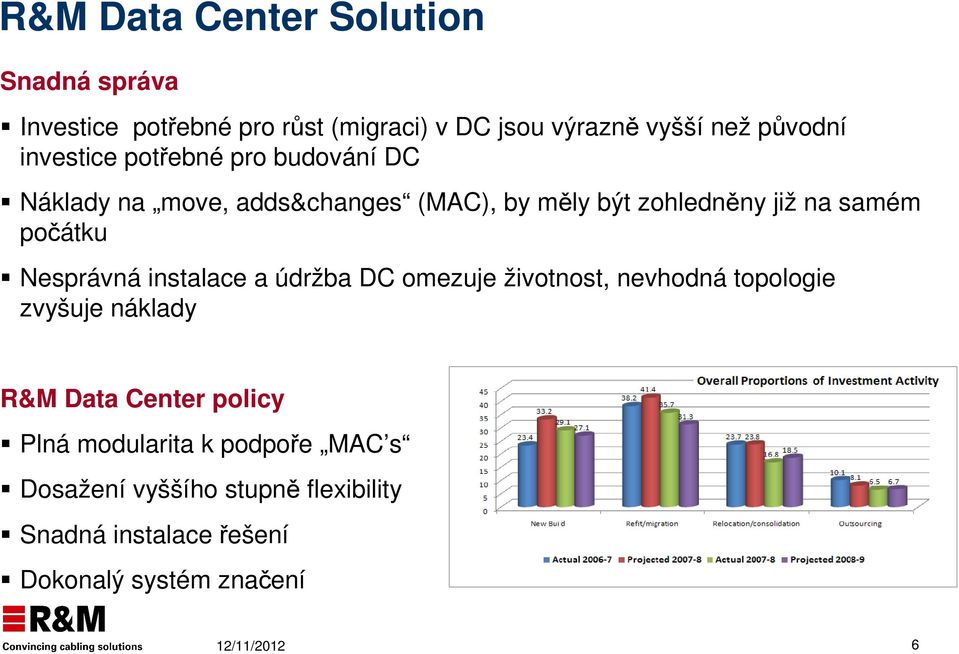

6 R&M Data Center Solution Snadná správa Investice potřebné pro růst (migraci) v DC jsou výrazně vyšší než původní investice potřebné pro budování DC Náklady na move, adds&changes (MAC), by měly být zohledněny již na samém počátku Nesprávná instalace a údržba DC omezuje životnost, nevhodná topologie zvyšuje náklady R&M Data Center policy Plná modularita k podpoře MAC s Dosažení vyššího stupně flexibility Snadná instalace řešení Dokonalý systém značení 6

7 R&M Data Center Solution Ochrana investic Datová infrastruktura musí být navržena takovým způsobem, aby umožnila škálovatelnost a budoucí rozvoj Technologie rychle přecházejí z 10 na 40/100GbE Vyhněte se slabým místům při návrhu DC zohledněte budoucí technologie R&M Data Center policy Future-ready, škálovatelná technologie Snadná migrace na 100GbEE Mnohaletá záruka Swiss Quality Standard 7

8 R&M Data Center Solution Green Data Center Zvyšování povědomí o ekologických aspektech provozování DC Nutná shoda s regionálními, státními či obecnými právními předpisy Green pohled zastřešuje nejenom samotný provoz DC ale kompletní životní cyklus související s vlastní výrobou a šetrnou likvidací vhodných produktů R&M Data Center policy Design šetrný vůči životnímu prostředí Zaměření na možnost dalšího využitíči recyklaci použité materiály jsou plně v souladu s legislativními omezeními Závazek vůči životnímu prostředí s ohledem na CSR 8

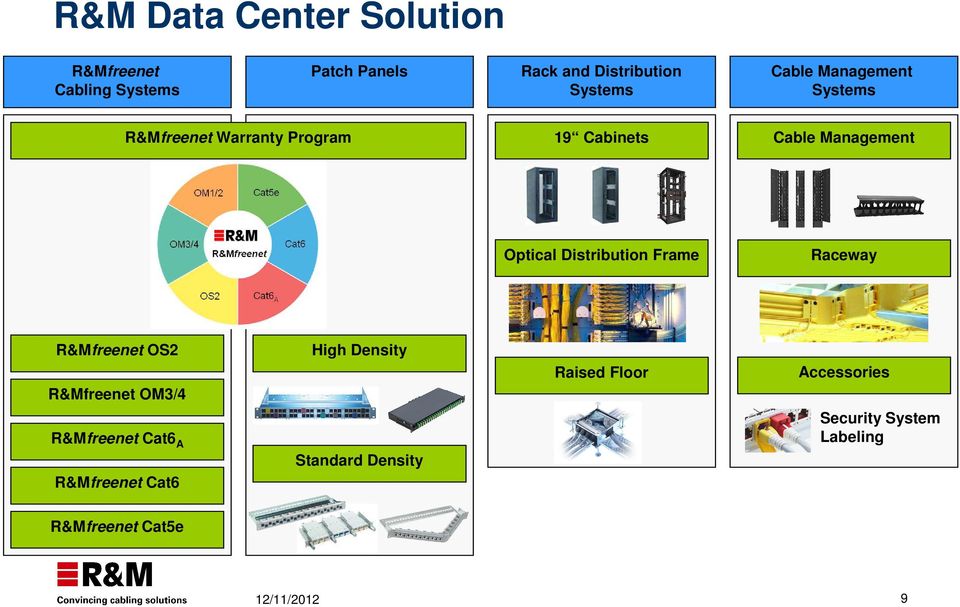

9 R&M Data Center Solution R&Mfreenet Cabling Systems Patch Panels Rack and Distribution Systems Cable Management Systems R&Mfreenet Warranty Program 19 Cabinets Cable Management Optical Distribution Frame Raceway R&Mfreenet OS2 R&Mfreenet OM3/4 R&Mfreenet Cat6 A R&Mfreenet Cat6 High Density Standard Density Raised Floor Accessories Security System Labeling R&Mfreenet Cat5e 9

10 R&M Data Center Solution Get-more s High density solutions Rack & Cable Management Raised Floor Box R&Mfreenet cabling systems CU Short Links R&Mfreenet Warranty Program FO Multi Mode Grading 10Gb 40/100Gb MPO/MTP Portfolio Pre-terminated Cable Portfolio CU Cable AWG23 / AWG26 10

11 MPO/MTP System 10GbE až 40/100GbE Kompaktní a flexibilní Plug&Play sytémy, jež jsou předem vyrobeny a proměřeny ve výrobním prostředí čistých hal HD system až 96 portů na 1U MPO / MTP systémová řešení umožňují uživatelům dosáhnout kompletní end-toend kabeláž založené na IEEE Bezproblémová migrace z 10 Gb/s na 40 Gb/s nebo až 100 Gb/s 11

12 Předkonektorované FO a metalické kabely Efektivnější plánování Výrazně kratší instalace (až o 70%) Snadná implementace v MAC procesu Bezpečná instalace, výrazné snížení lidských chyb 100% testovány, garantují nejvyšší výkon 12

13 Předkonektorované FO kabely Trunk - and Harness cable with MPO/MTP and LC connector 12/24/48/96 vláken Dostupné v SM a MM provedení (OS2/OM3/OM4) Délky kabelů dle přání Harness cable mohou být dodány s LC nebo SC konektory, jež jsou vybaveny ochranou zraku proti náhodnému zasažení laser paprskem. Trunk cable Harness cable Harness cable with pulling eye 13

14 Předkonektorované metalické kabely Komplexní Cat.6 + Cat.6 A portfolio AWG 23 sortiment až do délky 100m AWG 26 sortiment do délky 55m Kompaktnířešení s dvojitým pláštěm nebo opleteno fólií Délky dle požadavku zákazníka Popisové pole na obou koncích Pevné délky i dle přání zákazníka 100% testováno R&M System Warranty 14

15 Předkonektorované metalické kabely V souladu se standardem Certifikováno nezávislými laboratořemi ( 3P / GHMT ) 100 % vstupní a výstupní kontrola Překračuje požadavky norem IEEE / ISO/IEC11801 Splňuje požadavky dle ISO/IEC Cat.6 A ISO Class E A (500 MHz) Splňuje požadavky na komponenty dle standardu ISO (shielded) Cat.6 A 15

16 Metalické kabely AWG26 vs AWG23 Flexibilní kabely s vyšší ohebností a snazší instalací. Více prostoru ve zdvojené podlaze a rozvaděči zlepšuje proudění vzduchu Umožní dodatečný zisk až 30% prostoru v instalačních žlabech Nižší hmotnost až o 30% vs AWG23 Dostupný v Cat.6 + Cat.6 A opláštěný folií nebo s dvojitým opláštěním Maximální délky Cat6 A / Class E A Channel: 65m Permanent Link: 55m AWG26 AWG23 16

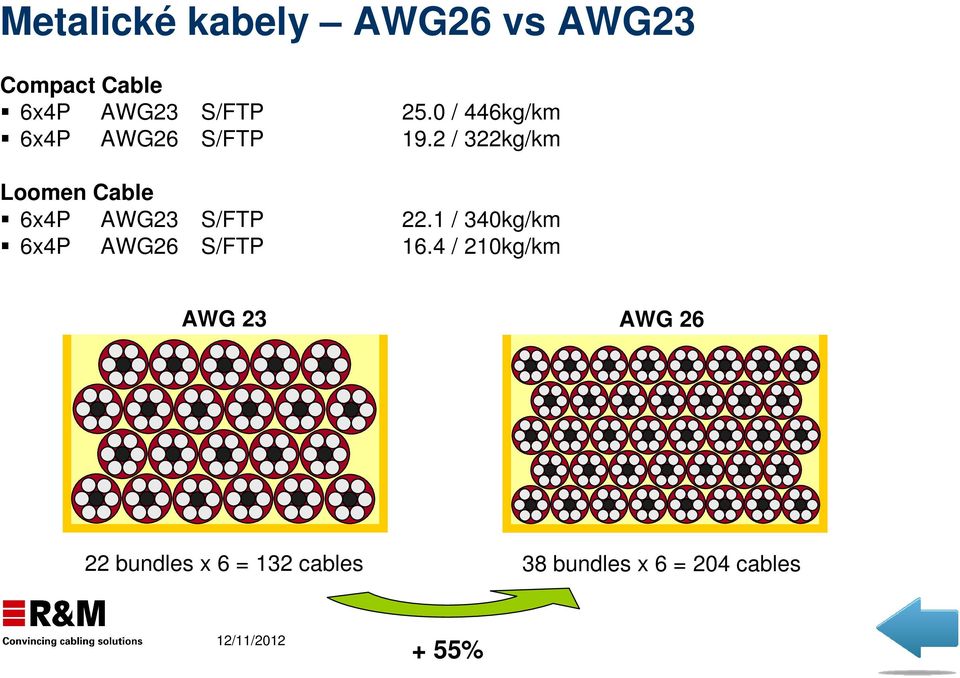

17 Metalické kabely AWG26 vs AWG23 Compact Cable 6x4P AWG23 S/FTP 25.0 / 446kg/km 6x4P AWG26 S/FTP 19.2 / 322kg/km Loomen Cable 6x4P AWG23 S/FTP 22.1 / 340kg/km 6x4P AWG26 S/FTP 16.4 / 210kg/km AWG 23 AWG bundles x 6 = 132 cables 38 bundles x 6 = 204 cables + 55% 17

18 Krátké spoje 10GbE Permanent Link required: 4 5m needless: 11 10m Výhody Umožní zkrátit kabelové svazky Snazší manipulace a instalace Vyšší chladící účinnost Nižší náklady Required: 7 8m needless: 8 7m White Paper: Short Links in Data Center Higher Performance and Security with Cat. 6 A /

19 High Density Patch Panel Efektivnější Šetří místo, čas a peníze Jednoduchá instalace a údržba Snadno řešitelný MAC s Spolehlivější Unikátní ANEXT headroom Automatické zemnění Špičkový výkon Barevné rozlišení a zamykání portů Snadná manipulace Vedení a fixace kabelových svazků Ochrana degradace výkonu Čelní instalace a údržba 19

20 HD Panel Bezpečnostní prvky (metalika) Nové rozhraní pro bezpečnostní prvky 1. stupeň barevné rozlišení a prachovky 3. stupeň ochrana proti vytažení Předchází neúmyslným chybám při propojování Zvyšuje spolehlivost 20

21 Řešení pro zdvojené podlahy Účel maximální využití kapacity vašeho DC Zjednodušuje kabelážní projekty v kompaktních DC a serverových farmách. Efektivní využití datové sítě snadný další rozvoj. Optimální využití cenného prostoru v rozvaděči propojováním ve zdvojené podlaze Propojuje a uspořádává až 288 vývodů Je uzpůsoben i pro předkonektorovaná řešení pro flexibilnější instalaci 21

22 Řešení pro zdvojené podlahy Vhodné pro vysoce výkonné aplikace, např. 40/100 GbE s prostorem pro 288 MPO / MTP dle IEEE 802.3ba Snižuje TCO díky svému určení Costs per m 2 : USD (Source BROADGROUP) 22

23 Řešení pro zdvojené podlahy kapacita (max 6 U) 144 Cat Cat. 6 A 288 LC-D 288 MTP MTP fiber = 144 x 10 Gigabit Channel = 288 x 10 Gigabit permanent link = 288 x 10 Gigabit connections = 288 x 40 Gigabit IEEE802.3ba = 288 x 100 Gigabit IEEE802.3ba = MTP 12 Backplane & 48 LC-D 23

24 High Density Cable Management přehled Integrací horizontálního a vertikálního kabelového rozvodu zjednodušíme instalační a patchovací práce Optimalizuje propustnost sítě, díky trasám s optimálnímy poloměry ohybů Vyšší spolehlivost snižuje možný nárůst útlumu způsobený mikroohyby Páteřní jakož i propojovací kabely budou správně organizovány v souladu s instalačními standardy Vhodná kombinace s Raceway System 24

25 High Density Cable Management součásti Cable Management horizontal (1-3U) Cable Management vertical (42U) Sidewise mountable Integrated cable management Easy access to all cable bundles 25

26 HD Cable Management výhody Správná organizace páteřních jakož i propojovacích kabelů v souladu se standardy Vysoká kapacita CM umožňuje správné vyvázání značného množství propojovacích kabelů bez překročení TIA/EIA/ISO doporučení. Možno použít pro vertikální a horizontální rozvody. Snadný přístup ke kabelovým svazkům díky promyšlenému systému otevírání/zavírání. Beznástrojový click & go systém. 26

27 Raceway System Raceway systém je řešení pro rozvod optických kabelů, jež dokonale chrání a separuje optické kabely od ostatní kabeláže Vedení optické trasy odděleně od metalické kabeláže, minimální poloměr ohybu r=40mm vytváří ideální podmínky spolehlivého provozu optické sítě. 27

28 Raceway System Výhody Snadné projektování Ochrana optických rozvodů Snadná a rychlá instalace s násuvnými moduly Není třeba žádných nástrojů Zvyšuje dostupnost sítě Snížení instalačních a servisních nákladů až o 50% EOC Material (halogen free, RoHS, UV & light-resistant, flame-retardant UL94/V0 28

29 R&M Data Center Solution Neomezená dostupnost Vysoká spolehlivost Vynikající výkon Bezpečné připojení Zefektivnění Snížení časů návrhu a instalace HD-snižuje prostorové nároky Zvýšení energetické účinnosti Bezkonkurenční správa Modularita Flexibilita Administrace Jistota investice Śkálovatelnost QPP / R&M Freenet Warranty Kvalita R&M Green Initiative Šetrný design CSR Commitment Energetická účinnost 29

30 R&M Data Center The Green Initiative GET MORE Sustainability / Odpovědnost / Efektivita Design for Environment Při návrhu produktů R&M zohledňuje energetickou náročnost výroby jakož i celkovou doživotní účinnost produktů Materiály produktů jsou v souladu s omezeními dle RoHS/WEEE/REACH Kdekoli je to možné R&M vzužívá bezhalogenové materiály Modulární koncepce umožňuje opětovné využití některých dílů při rozšířeníči migraci v DC Corporate Social Responsibility Závazek vůči ochraně životního prostředí, úsporná výroba s níykou spotřebou el. Energie, snížení emisí CO 2 The Cube vznikající energetická účinnost The Cube jedna z průmyslových budov s nejvyšší energetickou účinností ve Švýcarsku 30
