3 Smart Future FOW FOW (fiber optic works) detailní přehled o síti V době neustále se zvyšující potřeby datových přenosů a stále většího objemu telekomunikačních služeb je kladen stále větší požadavek na přenosovou infrastrukturu. Zvyšují se nároky na její kvalitu, na kapacitu sítě a její územní pokrytí. Sítě se rozšiřují ať již přenosovou kapacitou, tak také svým objemem trubek, kabelů a vláken. Tím také narůstá potřeba mít maximální přehled o tom co, kde, kam a jak je přenášeno, a co kde leží a jak funguje, či jak je propojené. V rámci prezentace FOW chceme ukázat jak lze dnes efektivně nakládat s informacemi o síti, jak lze využít komplexní informace o stavu a kvalitě sítě a jaké jsou možnosti dalšího rozvoje práce s infrastrukturami. 9/1/ Intergraph Corporation 3

4 Smart Future FOW Tým Intergraph CS pro dnešní přednášku p. Zdeněk Kloz, FOW SM p. Petr Pěček, FOW specialista 9/1/ Intergraph Corporation 4

5 Úvod

6 Smart Future FOW Trocha historie / optická vlákna Optická vlákna tvoří v současnosti hardwarovou páteř celosvětových telekomunikačních a datových sítí. První trans oceanský kabel položen v r.1965, ale byl měděný! První podmořský optický kabel byl položen v r V roce 1978 bylo instalováno asi 100 km optických kabelů na celém světě Již v roce 1983 bylo jen v USA v provozu téměř km optických kabelů A celkový počet k dnešnímu dni? Miliony km optických vláken 9/1/ Intergraph Corporation 6

7 Smart Future FOW Dnešní svět a rozvoj Dnešní svět a rozvoj sítě, produkty, trh - Rozvoj produktu - Od E1 až k vlně a DF, - Produkty FttH, FttB, FttW (projekt MSFT na 10 mil. Přístupových bodů) - Rozvoj síti - Výstavba nových tras a propojení (projekty podporované EU, projekt optické sítě v CR za 14 mld.) - Uvedení do provozu dalších častí (např. v Polsku jenom letos dalších km) - Rozvoj poptávky - Navýšení kapacity (zdvojení každých 18 měsíců) - Rozvoj trhu - Nové firmy, - Nové subjekty (registr pasivní infrastruktury) - Rozvoj technologii - Lepší vlákna (životnost 20 let), - Nové druhy kabelu, - Nové formy pokladku a propojováni Zdroje: CTU / Capacity 2015 / Wikipedia 9/1/ Intergraph Corporation 7

8 Smart Future FOW Sítě ve Světě 9/1/ Intergraph Corporation 8

9 Smart Future FOW Situace / trendy Situace trendy - Digitalizace (maximum informaci se digitalizuje a jde skrze telko poskytovatele) - Spojováni velkých hráčů, vytvářeni velkých síti - Narůst potřeby dat (potřeba roste geometrickou radou) - Narůst poctu aplikaci (např. nabídka 1 mil aplikaci na google play) - Narůst objemu přenosově kapacity To vše klade obrovské nároky na sítě, na jejich spolehlivost, na výkon a kvalitu u všech vlastníku a provozovatelů síti. Zvyšuje to potřebu mít: - Přehled o síti, možnost rychle analýzy, plánovaní, predikce - Možnost rychle reakce na okamžité podněty 9/1/ Intergraph Corporation 9

10 Smart Future FOW Trendy / vývoj a budoucnost Nové sítě (vysokorychlostní, 5G) Nové služby (SaaS, IaaS, PaaS) Nové technologie (nové optické kabely s rychlosti Pbps) 9/1/ Intergraph Corporation 10

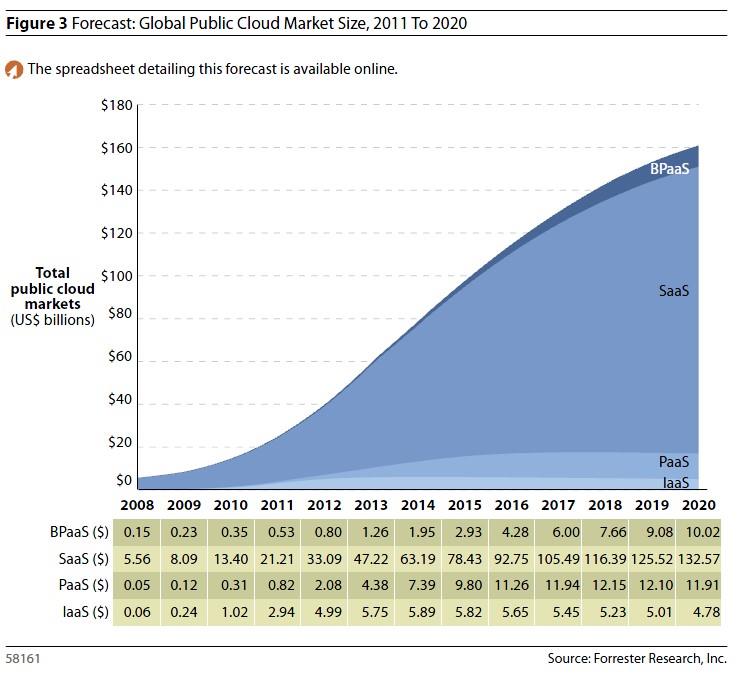

11 Smart Future FOW Vývoj / růst objemu služeb (forecast do roku 2020) Narůst objemu služeb 9/1/ Intergraph Corporation 11

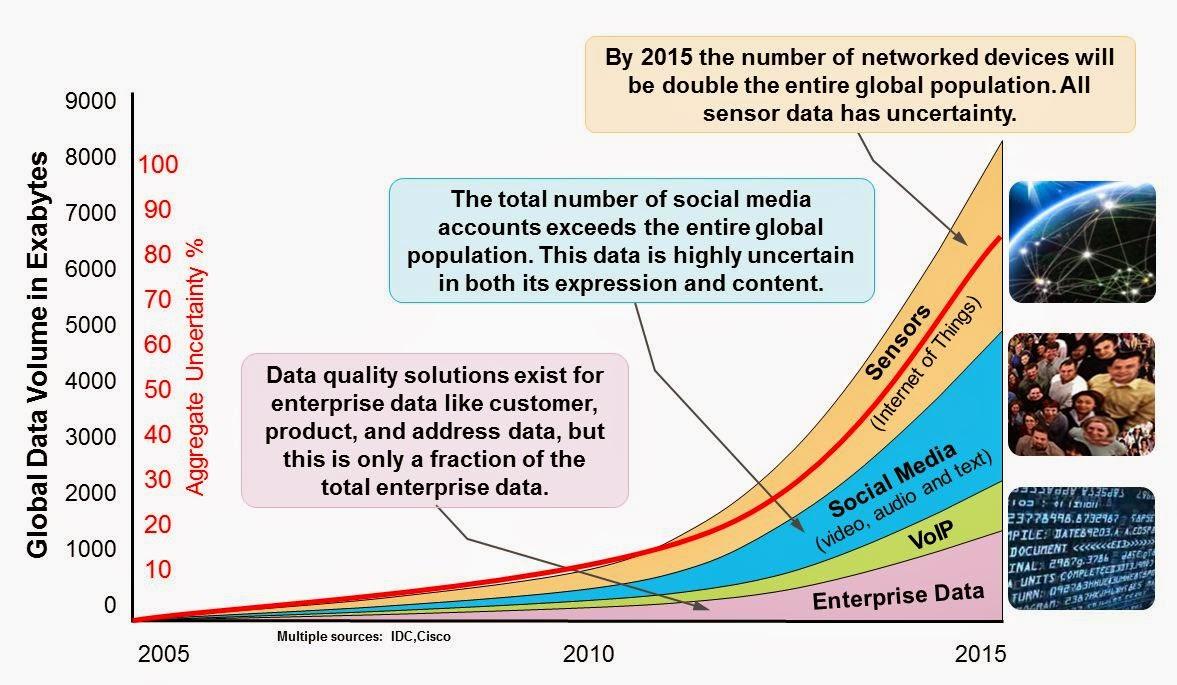

12 Smart Future FOW Vývoj / růst potřeby a objemu dat Narůst objemu dat a vývoj růstu potřeby 9/1/ Intergraph Corporation 12

13 Smart Future FOW Trendy / 5G sítě TRENDY Mezinárodní telekomunikační unie se dohodla ohledně požadavků kladených na 5G mobilní sítě. Zatím jde o definování konečných cílů, postupů a časový harmonogram pro vývoj 5G sítí. Standard pro 5G sítě ponese označení IMT-2020 a podle zatím nepotvrzených informací by se přenosová rychlost pro down-link měla pohybovat kolem 20 Gbit/s. 5G síť má být schopna na ploše jeden kilometr čtvereční obsloužit více než milión zařízení připojených k internetu (předpokládá se, že v blízké budoucnosti bude k telekomunikační síti, díky internetu věcí připojeno opravdu kde-co), a to průměrnou rychlostí 100 Mbit/s. Samsung plánuje spustit 5G síť v roce 2020 Ve vývoji je super rychlé internetové připojení s propustností 1 Tbps 9/1/ Intergraph Corporation 13

14 Smart Future FOW A jak jsme na tom doma / situace v ČR Situace v ČR - Největšími hráči optických síti jsou především telekomunikační společnosti jako: - O2, CETIN, UPC, CD Tel, CRA, DIAL Telecom, TMO/GTS, a další firmy - T2 / Regionální firmy důležitá role v telko trhu: - Casablanca, Cerberos, Bohemiatel, Fibernet, Dragon, Unet, Poda, atd., - ISP Aliance (združující cca 30 regionálních spol.), - A také další uživatelé: - Akademici (Cesnet) - Banky (KB, CSOB, CSP) - Utility (CEZ, RWE, E.ON, VEOLIA, VAK, RSD) - Armáda, Kraje, a další 9/1/ Intergraph Corporation 14

15 Smart Future FOW Sítě v ČR (telko) 9/1/ Intergraph Corporation 15

16 Smart Future FOW Detail sítě 9/1/ Intergraph Corporation 16

17 Smart Future FOW Svět je jedna globální optická dálnice již dnes 9/1/ Intergraph Corporation 17

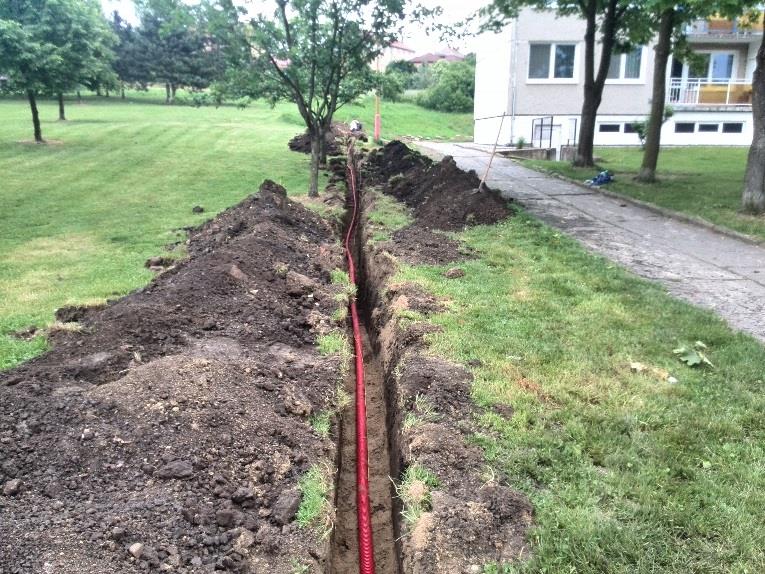

18 Smart Future FOW A tak se stále staví, pokládá, rozšiřuje 9/1/ Intergraph Corporation 18

19 Smart Future FOW Pořádek a přehled je nutný!!! 9/1/ Intergraph Corporation 19

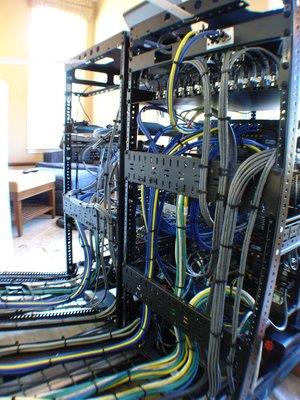

20 Smart Future FOW Protože při trendech zmíněných na předcházejících slajdech to může brzy vypadat takto 9/1/ Intergraph Corporation 20

21 Smart Future FOW ale může to vypadat také takto! 9/1/ Intergraph Corporation 21

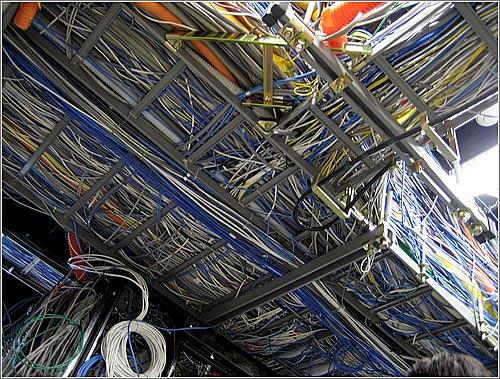

22 Smart Future FOW Protože když trasy vypadají takto 9/1/ Intergraph Corporation 22

23 Smart Future FOW ale mohly by vypadat takto 9/1/ Intergraph Corporation 23

24 Smart Future FOW tak může někde vzniknout problém!!! (výpadek, přerušení, vyhoření, atd.) Protože dnes je jen v CR: Vice jak km optických trubek, chrániček a mikro trubiček Vice jak km optických vláken (položených v různých formách v zemi a budovách) Vice jak 3000 základnových stanic Vice jak 8000 GSM vysílačů Vice jak 300 společností zabývajících se telekomunikačními službami v různých formách A to je opravdu HODNĚ! 9/1/ Intergraph Corporation 24

25 Smart Future FOW Je proto dobré mít řešení situace a svoje sítě pod kontrolou 9/1/ Intergraph Corporation 25

26 Smart Future FOW Intergraph CS A my vám chceme ukázat právě řešení Stánek B5 9/1/ Intergraph Corporation 26

27 Představení společnosti

28 Smart Future FOW Intergraph celosvětově HEADQUARTER : Huntsville, Alabama USA Založena r.1969 Počet zaměst.: 4,000+ worldwide Globální pokrytí Více jak 300 patentů Security, Government & Infrastructure SG&I Process, Power & Marine PP&M Geospatially-enabled security, military and infrastructure software & services Industry-leading plant & ship design and information management software 28

29 Smart Future FOW SG & I Divize Security, Government & Infrastructure (SG&I) Předním světovým dodavatelem geoprostorových řešení pro: obranu, zpravodajské služby, veřejný pořádek a bezpečnost, vlády, dopravu, fotogrametrii, správce inženýrských sítí telekomunikační společnosti Zákazníci se spoléhají na odbornost a specifická řešení firmy Intergraph vždy, když potřebují organizovat velké objemy komplexních dat do srozumitelných vizuálních prezentací. Zákazníci Intergraphu mohou skrze tato řešení činit lepší a rychlejší provozní rozhodnutí důležitá pro bezpečnost a prosperitu milionů lidí po celém světě dnes a denně. 9/1/ Intergraph Corporation 29

30 Produkt G/Tech FOW

31 G/Gas G/Electric Fiber Optic Works G!NIUS Smart Future FOW Skladba COTS řešení pro různé segmenty Integrované data modely plus specifické průmyslové funkce Předkonfigurované Sety pravidel Workflow podpora G/Technology Core Technologie Společná platforma Core GIS funkcionality ORACLE Uchovávána Data / base pravidel Ve Standardní Databasy ORACLE Spuštěni, procedury, omezení uživ. práva, role konceptu, atd. Všechna data jsou uchována v otevřených a čitelných formátech = jednoduchá integrace

32 Smart Future FOW Produkt FOW neboli Fiber Optic Works co s nim získáte a co vám umožní: - Získáte: - Přesné a aktuální informace o prvcích sítě, - Okamžitý přístup ke konfiguraci a servisním informacím o optické síti, - Plnou integrovatelnost s interními CRM, - Robustní správu aktivit pro oblast inside plant, návrhů okruhů a provisioning, - Synergické propojení při projektování sítě, její konstrukci a provozu - Schopnost lokalizace vadných zařízení a optických spojů - Schopnost obnovy po havárii a implementace diverzifikace sítě - Umožní: - Expanzi do nových služeb - Lépe reagovat na potřeby zákazníka - Rychleji se přizpůsobit novým technologiím - Přiřazování okruhů, správu šířky pásma, řešení poruch a detekce prvků v reálném čase - Maximalizace potenciálních příjmů - Měření vláken, generování reportů o síti, extrahovat informace o okruzích - Snadné aktualizace čísla materiálu nebo dílu použitého na trase, v zařízeních, jejich propojení 9/1/ Intergraph Corporation 32

33 Smart Future FOW Přínosy To vše přináší úspory Času Rychlá identifikace Snadné dohledání Lidských zdrojů Menší počet řeší ten samý problém Řeší jiné své úkoly Peněz Minimalizace zbytečných investic Efektivní využití vložených peněz 9/1/ Intergraph Corporation 33

34 FOW ukázky řešení

35 Smart Future FOW Možnosti použití Moznosti použití G/Tech FOW pro: Dokumentace sítě Přehledná a kompletní / interaktivní informace o síti Přehled o In-house cabling, Inside plant registration Rozšíření sítě o nové části, Plánovaní Propojení sítě, Duct management, Fiber duct katalogy Analýza, obchod, marketing Management zobrazení spojek, portů, zařízení a lokalit Integrace, estreet View Workflow automation, rezervační manager, front desk solution 9/1/ Intergraph Corporation 35

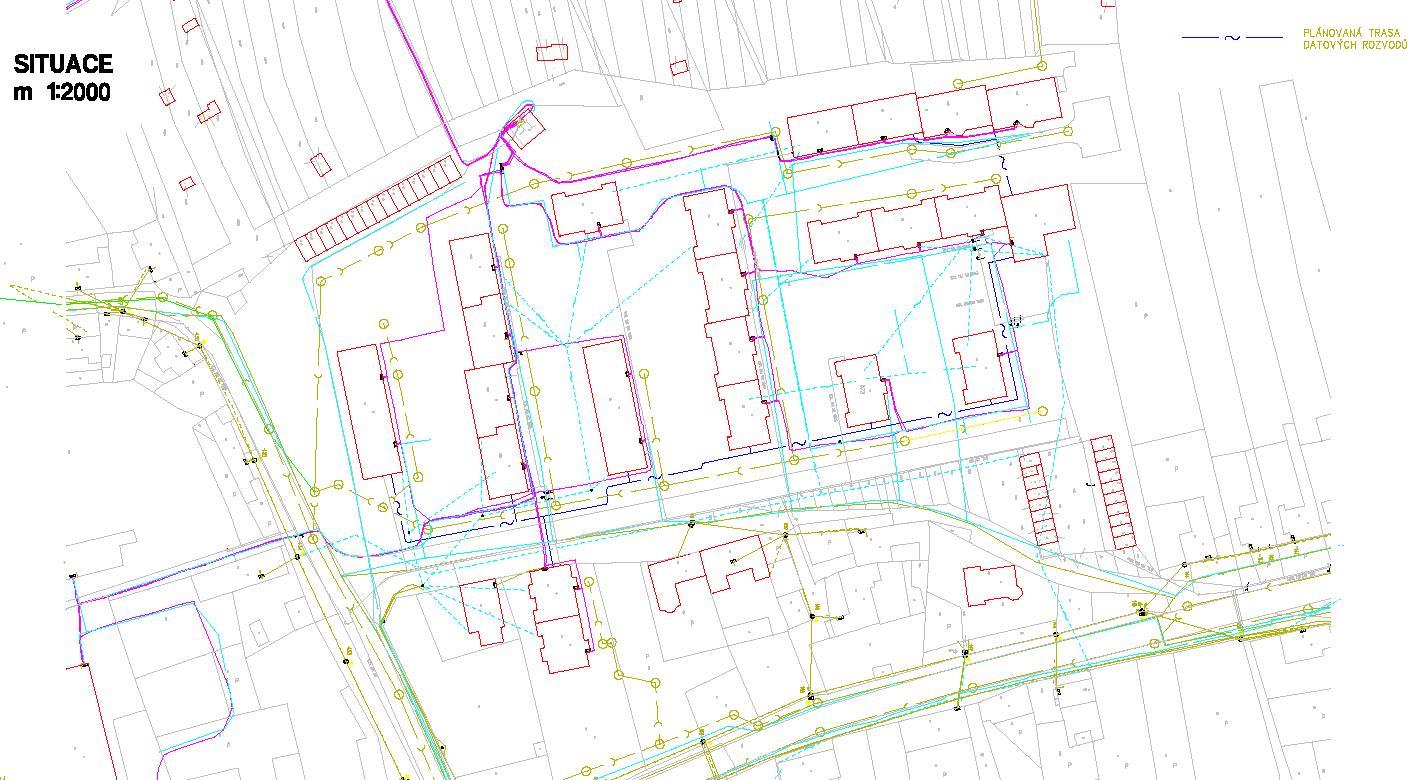

36 Smart Future FOW Dokumentace Dokumentace Vlastník sítě / operator má data a přehledy o sítích pouze v papírové podobě (tzv. mapová kniha), nebo v kombinaci papír + Excel. Problém: i. Pomalé vyhledávání, práce s těmi grafickými daty, podklady od geodetů i. Závislost na konkrétním člověku, který si musí pamatovat kde co je i. Integrace s ostatními business worklfows jsou velmi zdlouhavé Řešení FOW: i. Převedení dat do digitální podoby ii. Umístění grafických dat do Informačního systému (vkládám jako inteligentní grafiku, tzn. že má po vložení dat do systému možnosti využití více vlastností, aby je mohl lépe sdílet, udržovat a aktualizovat iii.použitelné na různých zařízeních (PC, smartphone, tablet všude, kde jsou Windows) 9/1/ Intergraph Corporation 36

37 Smart Future FOW Dokumentace 9/1/ Intergraph Corporation 37

38 Smart Future FOW Dokumentace 9/1/ Intergraph Corporation 38

39 Smart Future FOW Interaktivní info o síti Přehledná a kompletní / interaktivní informace o síti Vlastník sítě chce mít přehlednou a kompletní informaci o síti v detail na jeden klik Problém: i. Vidí jednu čáru či trasu ale nevidí co v té trase leží či co ta čára znamená, může mít grafická data ale neví co vše konkrétně reprezentuji Řešení FOW: i. Zobrazuji všechny informace o síti od chráničky přes kabel až po optická vlákna, přes jednotlivé manholes, handholes, až po POPs, do racku / na ODF ii. Ve chvíli, kdy jsou prvky zavedeny ve FOW tak má automaticky nadefinovaný datový model, atributy a jejich chování (tech. prvků, např. systém to pohlídá a neumožní spojit dva kabely aniž tam neumístil optickou spojku nebo jinou formu spojeni) 9/1/ Intergraph Corporation 39

40 Smart Future FOW Interaktivní informace o síti 9/1/ Intergraph Corporation 40

41 Smart Future FOW In-house cabling In-house cabling Zobrazení trasy až do budovy Problém: i. Na mapě má trasu vedenou (optika jde ) k nějakému bodu, ale neví jak jde k budově, zda k patě domu nebo i dovnitř, či jak jde v té budově, tzn. kudy je v té budově trasa vedena ii. Má sice tato data v několika různých podobách či v lepším případě v několika digitálních dokumentech ale musí s nimi pracovat samostatně iii.otázka času a lidského faktoru, kolik lidi to má na starost? Řešení FOW: i. Možnosti zobrazení nejen půdorysu ale také bokorysu objektu a kudy konkrétně vede optika, ukázka schémat podlaží, lze si je natáhnout jako externí data či si je zakreslit sám ii. Zobrazení skutečné vzdálenosti a označení kudy vede, možnost zobrazení i jednotlivých pater v budově a kudy trasy vedou iii.zobrazení zapojení až do jednotlivých racků a šelfů 9/1/ Intergraph Corporation 41

42 Smart Future FOW In-house cabling 9/1/ Intergraph Corporation 42

43 Smart Future FOW In-house cabling One Seamless network 9/1/ Intergraph Corporation 43

44 Smart Future FOW Design a rozšíření sítě Design / rozšíření a budování sítě Přenesení Informace z terénu do používaného systému a jeho automatické začleněni do sítě Problém: i. Váš technik provedl zakreslení sítě / trasy / kabelů v terénu na technický výkres, či provedl náčrtek, nebo udělal digitální foto ale do systému to přiřadí jako další soubor s tím, že tam není přímá vazba k sítím, objektům, pokud to bude dále potřebovat, musí si to dohledat ale nevidí to ihned v síti ii. Externí firmy přináší zanesená data a dají mi to jako výkres ale také se to ihned nepromítne jako nová součást trasy či sítě Řešení FOW: i. Technický výkres přenesený do FOW a aktualizování sítě a rozšíření o uvedený obrázek je provedeno automaticky, ii. Přiřazení tohoto obrázku do reálné interaktivní mapy 9/1/ Intergraph Corporation 44

45 Smart Future FOW Design a rozšíření o nové části 9/1/ Intergraph Corporation 45

46 Smart Future FOW Katalogizace chrániček, mikrotrubiček

47 Smart Future FOW Management chrániček Fiber branch enclosure connecting the inner ducts of fiber ducts.

48 Smart Future FOW Design sítě Design sítě Doplnění sítě o novou část Problém i. Technik přinesl obrázek, na digitální mapě je to jako čára, a nevím co v ní je (jasně díky popisu to mohu vědět nebo dohledat ale nevím to ihned), jestli je tam kabel, mikro-trubičky a kolik vláken, obsazených, neobsazených ii. A tedy existující optická trasa byla doplněna o novou část, kabel, optické vlákno a bylo provedeno jeho propojení s dalším kabelem, mám potřebu vidět v systému kde a jak jsou kabely a vlákna spojena Řešení FOW: i. Ukázka propojení kabelu v jednotlivých bodech, resp. prodlouženi optické trasy ii. Ukázka napojení vláken, tzn. ukázka napojení jednotlivých vláken ze stávajícího kabelu na ten nově položený, ukázka barev a okamžitého propojení iii.ukázka celé sítě včetně nových doplněných části, tyto vlastnosti se mohou použit pro plánováni rozvoje sítě 9/1/ Intergraph Corporation 48

49 Smart Future FOW Management propojení

50 Smart Future FOW Analýzy, obchod, marketing Analýzy, obchod a marketing Obchodní a marketingový nastroj Problém: i. V určité dané oblasti jsou evidovány poptávky ze strany stávajících zákazníků ii. Chtěl bych vědět kde v daném městečku či satelitu či městské časti je největší koncentrace poptávek, iii.jak je optimální připojit a co mě to bude stát Řešení FOW: i. Ukázka zobrazení poptávek ve vybrané oblasti ii. Ukázka simulace možného připojeni, ukázka naplánovaní přípojky a rozšíření sítě ve směru k poptávaným bodům, v případě že jde již o realizaci výstavby jde o využití grafu kdo je již připojen a kdo ještě ne, a kdy bude, tzn. integrace s okolními systémy, pro obchod je to signál, že mohou službu nabídnout 9/1/ Intergraph Corporation 50

51 Smart Future FOW Analýzy, obchod, marketing 9/1/ Intergraph Corporation 51

52 Smart Future FOW Workflow Automation Reservation manager Overview of reservations Route feedback to front desk operator Automatic work order generation

53 Smart Future FOW Propojení sítí Propojení sítě Schéma propojení / diagramu propojení sítí v daném bodu Problém: i. v jednotlivých bodech spojení chrániček, kabelu a optiky se spojuji a kříží desítky či stovky vláken, nevidím co, kde, s čím a jak je spojeno, jaká je topologie sítě Řešení FOW: i. ukázka schémat propojení jednotlivých vláken, ii. ukázka toho, které častí a kam se spojují, jaká forma spojení to je (jestli je to formou svaření či optická spojka) a která vlákna jsou volná, která jen odbočují, 9/1/ Intergraph Corporation 53

54 Smart Future FOW Management propojení až na porty Fiber cable connection with a detailed connection overview

55 Smart Future FOW Propojení 9/1/

56 Smart Future FOW Značení tras a sítí Značení trasy / sítí různých providerů Způsoby resp. možnosti značeni tras Problém: i. trasa z bodu A do bodu B vede různě je složena z různých síti různých vlastníků, je moje, část partnera, zase část moje, poledni míle může být od někoho dalšího Řešení FOW: i. ukázka možností označení celé trasy z A do B přes jednotlivé častí, možnosti různě barvy, jiného označeni a popisu 9/1/ Intergraph Corporation 56

57 Smart Future FOW Fiber cable catalog Barevne znaceni opt. kabelu

58 Smart Future FOW Management spojek a portů Patch panel s porty napojen na kabel

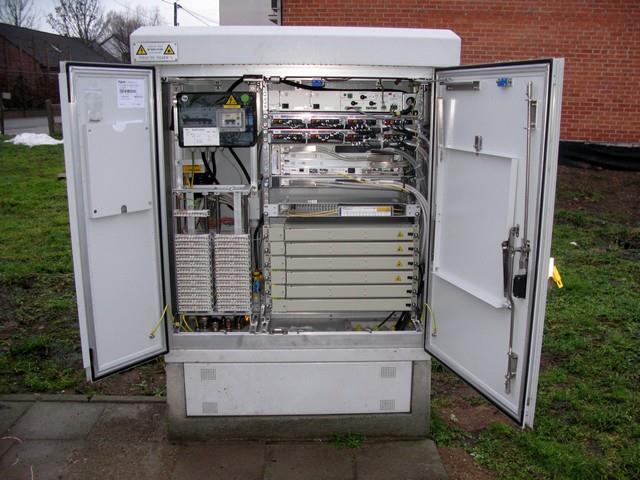

59 Smart Future FOW Management zařizení a lokality Vzhled Racku a umístění skříně

60 Smart Future FOW Integrace Integrace Zákazník chce mít predstavu o vedeni nezávisle trasy připojení / garantované připojení Problém: i. zákazník má zájem o trasu z A do B, ale chce aby byla trasa zcela redundantní / dvě nezávislé cesty Řešení FOW: i. zadání požadavků do systému na trasu z A do B a ukázka kudy vede, kde je jaká optika, kde se trasy kříží, či jdou v jednom směru / chráničce či kabelu, jaká je délka trasy, jaký je souběh, atd. S moznosti kontroly I v jinych systemech 9/1/ Intergraph Corporation 60

61 Smart Future FOW Integrace s Google estreetview Integrace s Google e Street View 9/1/ Intergraph Corporation 61

62 Smart Future FOW Integrace s externími zdroji dat Management of territorial continuous : Single Oracle database Consultation of real-time data throughout the entire country Ring management: Ring tracing Integration of external data sources : Raster images (regional cards, Ortophotos, WMS etc.) OpenStreet Map 9/1/ Intergraph Corporation 62

63 Smart Future FOW Workflow automation Workflow automation Zákazník chce mít nezávisle trasy připojení a chce si je reservovat Problém: i. zákazník má zájem o trasu z A do B, ale chce vedet zda ma v tomto smeru nejakou kapacitu a chce aby byla trasa zcela redundantní / cce najit nezávislé cesty Řešení FOW: i. zadání požadavků do systému na trasu z A do B a ukázka kudy vede, kde je jaká optika, kde se trasy kříží, či jdou v jednom směru / chráničce či kabelu, jaká je délka trasy, jaký je souběh, atd. 9/1/ Intergraph Corporation 63

64 Smart Future FOW Workflow Automation Automate connection reservations process The operator can override where applicable Front desk solution Check list Max. connections to branch Free ducts Duct path to cabinet Free fibers available Fiber path to PoP Fiber mounted to patch panel Free device ports

65 Smart future FOW Workflow Automation Reservation manager Overview of reservations Route feedback to front desk operator Automatic work order generation

66 A na konec Reference

67 Smart Future FOW Reference

68 Smart Future FOW Reference Shanghai Telecom, China management infrastruktury, ideální řešení pro rychle expandující komunikační sítě společnosti Shanghai Telecom. EPB of Chattanooga, USA implementace vlastního smart grid řešení za použití produktu a řešení společnosti Intergraph. Bell Canada, Canada řešení Intergraph pro zajištění plné funkčnosti systému pro network asset management a jeho podporu v síti s více jak 10-ti miliony uživatelů. SEAS, Germany řešení pro interni asset management optických síti. Interoute, UK řešení FOW pro metropolitní a tranzitní síť Vodafone, Italy řešení FOW pro mobilní i fixní síť, FttH MoldTelecom, Moldovia implementace FOW pro řešení optické sítě v rámci celé republiky 9/1/ Intergraph Corporation 68

69 Shrnuti

70 Smart Future FOW Produkt G/Tech FOW Fiber Optic Networks Využitelný pro všechny provozovatele infrastruktury Ideální systém pro telekomunikace a utility Unikátní produkt pro management optických síti Klíčové Benefity Úspora času a práce zvýšení produktivity a zefektivnění práce všech pracovníků, kteří přicházejí do styku se sítěmi, kteří tvoří, používají a zajišťuji plně funkční chod sítě a prvků v daných sítích a zajištění aktuálnosti informací o síti a prvcích v síti. Výhoda řešení eliminuje redundantní nebo duplicitní procesy, zlepšuje workflow a zrychluje všechny související procesy, zvyšuje efektivitu práce a úroveň služeb poskytovaných zákazníkovi Vyšší využití sítě a prvků umožňuje okamžité získání a automatické sdílení momentálně aktuálních a okamžitých informaci ze systému pro jejich využití příslušnými pracovníky 9/1/ Intergraph Corporation 70

71 Smart Future FOW Na řešení FOW nikdy není pozdě 9/1/ Intergraph Corporation 71
