1 HUMPOLECKÉ STAVEBNÍÍ ELEMENTY SYSTÉMY DVEŘÍÍ A ZÁRUBNÍÍ

2 Zárubně HSE jsou vyráběny z kvalitního žárově pozinkovaného plechu dle DIN o síle 1,45mm. Profilování je prováděno na numericky řízených ohraňovacích lisech, čímž je zaručena vysoká rozměrová přesnost. Závěsové kapsy jsou bodově přivařené a ve standardním provedení mají nosnost 40 kg na jednu kapsu. Tyto kapsy umožňují nastavení polohy závěsů bez vysazení dveřního křídla. Kromě standardních závěsů nabízíme kompletní program systémových závěsů SIMONS. Obecný popis Otvory pro střelku a západku jsou opatřeny přivařeným krytem, který zabraňuje zaplnění prostoru zdícím materiálem. Sváření profilů zárubně v ochranné atmosféře zaručuje vysokou pevnost rohových spojů. - kromě svařených zárubní nabízíme také smontovatelné zárubně v třídílném nebo šestidílném provedení, - zárubně jsou opatřeny speciálním reaktivním nátěrem, který zaručuje společně se zinkovou vrstvou vysokou protikorozní ochranu, - profily zárubní jsou opatřeny profilovým těsněním z PVC, které zvyšuje zvukovou a tepelnou izolaci, - náš široký program profilů a kotevních systémů řeší téměř každou montážní situaci na stavbě. Ukázky realizací Sortiment V našem sortimentu můžete nalézt tyto následující typy zárubní: - Zárubně pro zděné příčky - Zárubně pro sádrokartonové příčky - Zárubně pro dodatečnou montáž - Zárubně se světlíky - Zárubně s olověnou výstelkou - Zárubně pro posuvné dveře - Prahové profily - NÁZVOSLOVÍ ZÁRUBNÍ

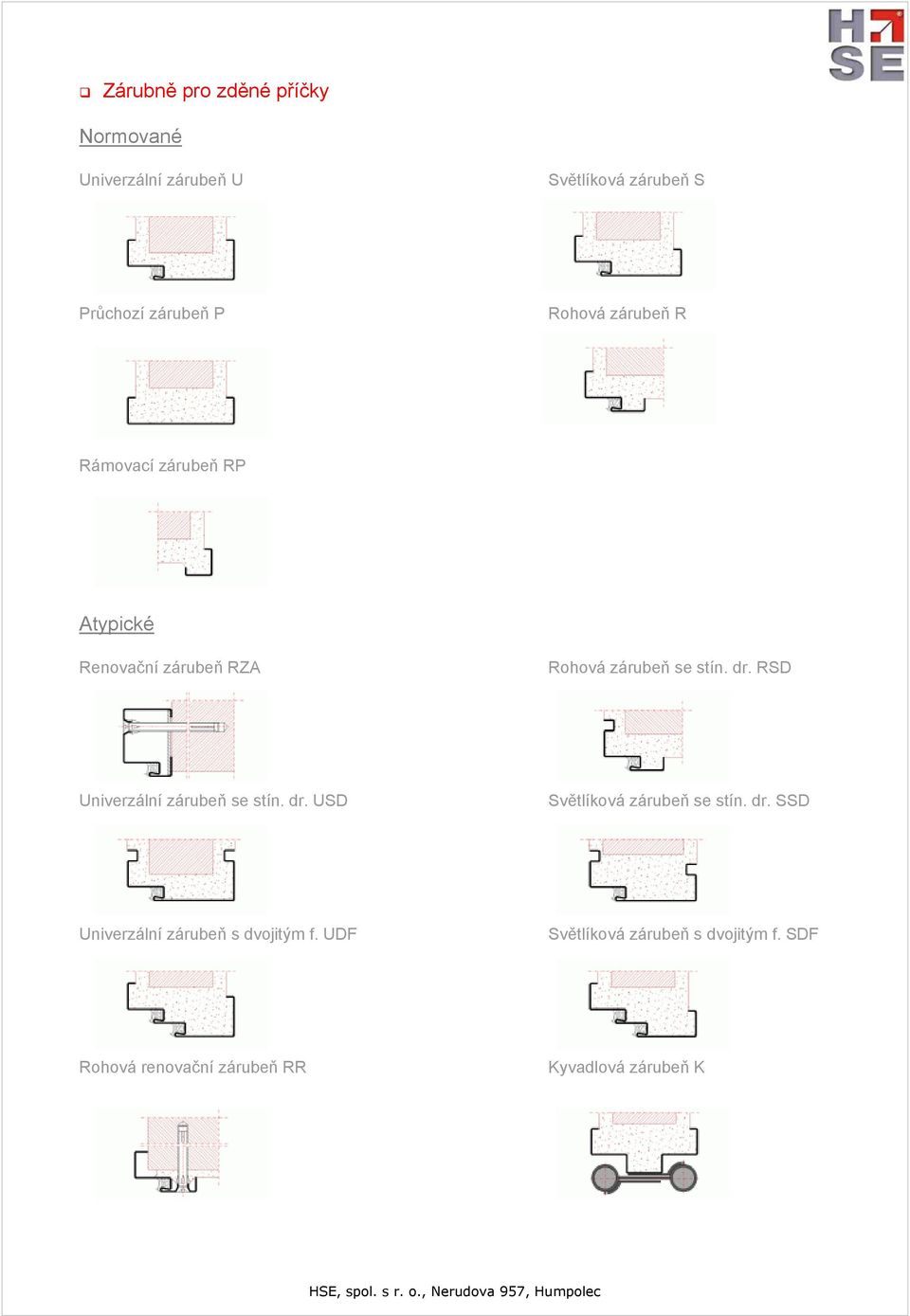

3 Zárubně pro zděné příčky Normované Univerzální zárubeň U Světlíková zárubeň S Průchozí zárubeň P Rohová zárubeň R Rámovací zárubeň RP Atypické Renovační zárubeň RZA Rohová zárubeň se stín. dr. RSD Univerzální zárubeň se stín. dr. USD Světlíková zárubeň se stín. dr. SSD Univerzální zárubeň s dvojitým f. UDF Světlíková zárubeň s dvojitým f. SDF Rohová renovační zárubeň RR Kyvadlová zárubeň K

4 Zárubeň s optickou polodrážkou OP Nemocniční zárubeň N Dvoudveřní zárubeň DDZ

5 Zárubně pro sádrokartonové příčky Normované Zárubeň pro lehké zdivo LZ Zárubeň pro lehké zdivo LZb Zárubeň pro lehké zdivo QS

6 Zárubně pro dodatečnou montáž Dvoudílná zárubeň DS Dvoudílná variabilní zárubeň DSv Dvoudílná zárubeň DZ Dvoudílná zárubeň DZD Obložková renovační zárubeň OZ Obložková renovační zárubeň OZO Obložková zárubeň C-II Dilatační zárubeň DLZ Zárubeň USD DZD Zárubeň UDF DZD Zárubeň USD UDF - DZD

7 Zárubně se světlíky Zárubeň pro naddveřní panel bez dělícího Zárubeň pro naddveřní panel s dělícím profilem Zárubeň s nadsvětlíkem H zárubeň s nadsvětlíkem Zárubeň s potranním světlíkem Zárubeň s nadsvětlíkem a postr. světlíkem Dělící profily Dělící profily 1 Dělící profily 2 Dělící profily 3 Dělící profily 4

8 Zárubně pro posuvné dveře Posuvné zárubně před zdí jdoucí Dvoudílné posuvné zárubně před zdí jdoucí Posuvné zárubně ve zdi jdoucí Prahové profily Profil č. 50 Profil č. 51 Profil č. 55 Profil č. 60

9 Univerzální zárubeň, typ U Univerzální zárubeň je určena jak pro přímé zazdívání do blokového zdiva systémů Ytong, Hebel a podobně, tak do klasického zdiva. Zdicí kotvy se dodávají podle druhu zdiva, do kerého je zárubeň určena. Podlahové zapuštění je standardně 30mm. Součástí dodávky je TPE-těsnění a dva nebo tři dveřní závěsy V-8100 (dle typu zárubně). Přední Rozměr Zadní čelo přední čelo prof. Y prof. zadní Standardní polodrážkové , Standardní bezpolodrážkové ROZMĚRY ZÁRUBNĚ Základní rozměry SPR U 100 mm šířka výška 800 mm 600 x x x x L (levé) ANO Ostatní rozměry, včetně atypických, vyrábíme na zvláštní objednávku SPR = světlý průchozí rozměr uváděná výška je od hotové podlahy VHP

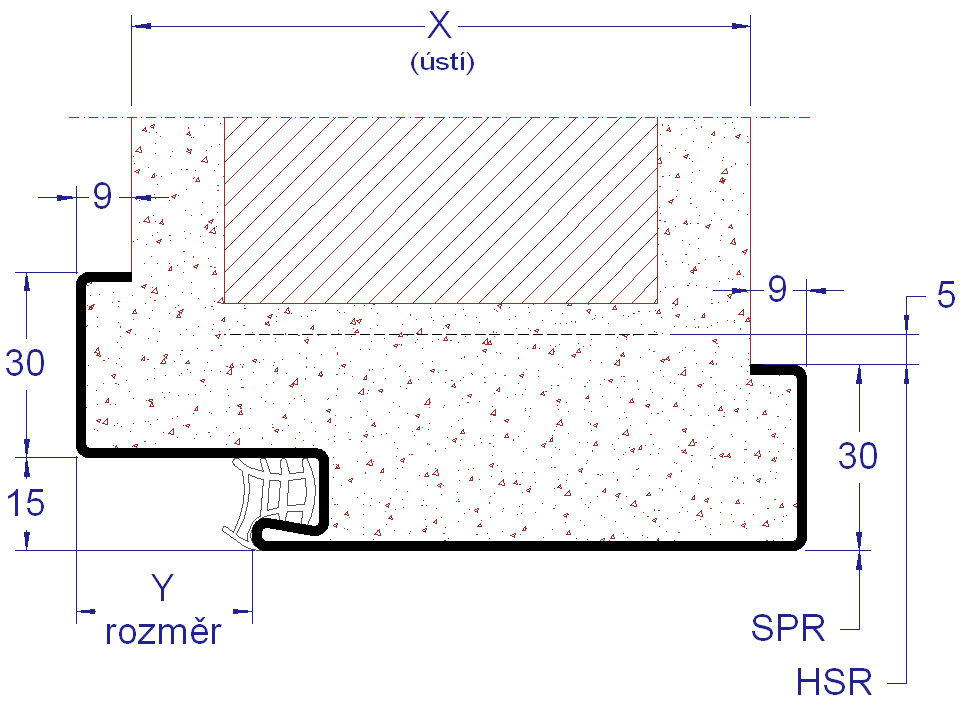

10 Světlíková zárubeň, typ S Zárubeň je určena jak k zazdívání do hotových světlíků klasického zdiva, tak k přímému zazdívání. Zdící kotvy se dodávají podle druhu zdiva, do kterého je zárubeň určena. Podlahové zapuštění je standardně 30 mm. Součástí dodávky je TPE - těsnění a dva nebo tři dveřní závěsy V-8100 (dle typu zárubně). Přední Zadní čelo Rozměr Y přední čelo prof. prof. zadní Standardní polodrážkové , Standardní bezpolodrážkové ROZMĚRY ZÁRUBNĚ Základní rozměry SPR HSR šířka výška šířka výška 600 x x x x x x x x Ostatní rozměry, včetně atypických, vyrábíme na zvláštní objednávku SPR = světlý průchozí rozměr HSR = hrubý stavební rozměr uváděná výška je od hotové podlahy VHP S 145 mm 800 mm L (levé) ANO

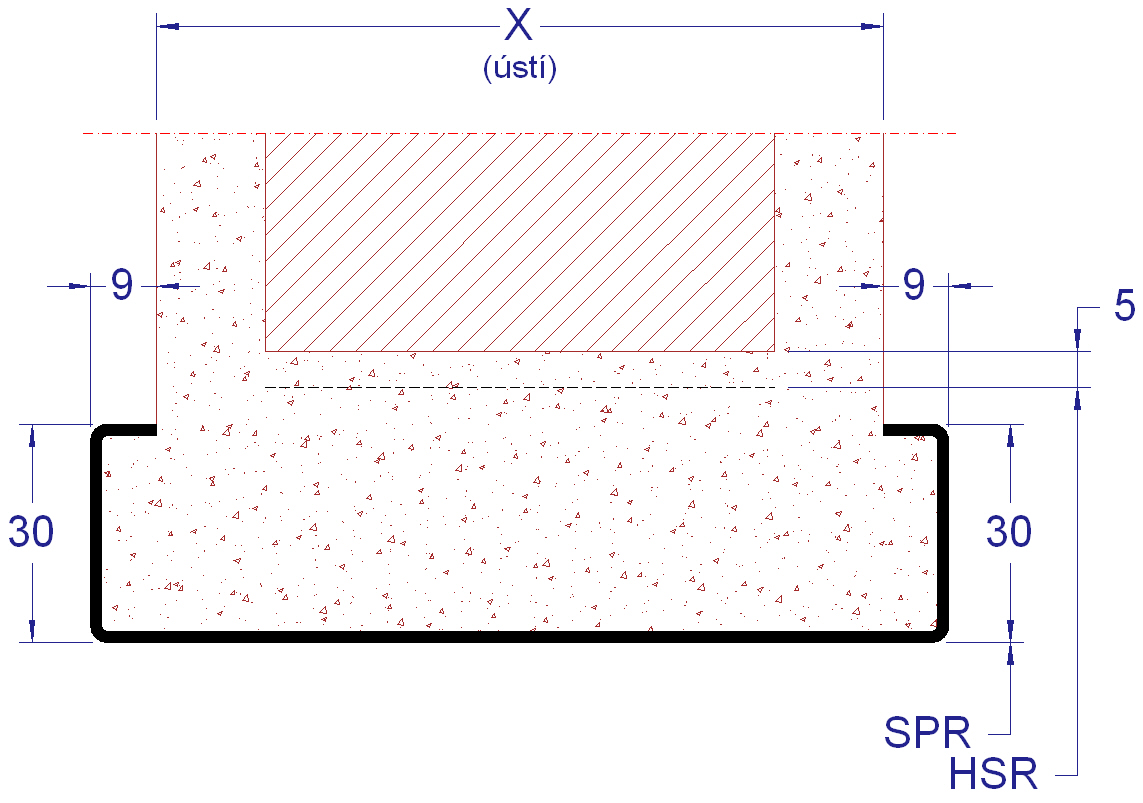

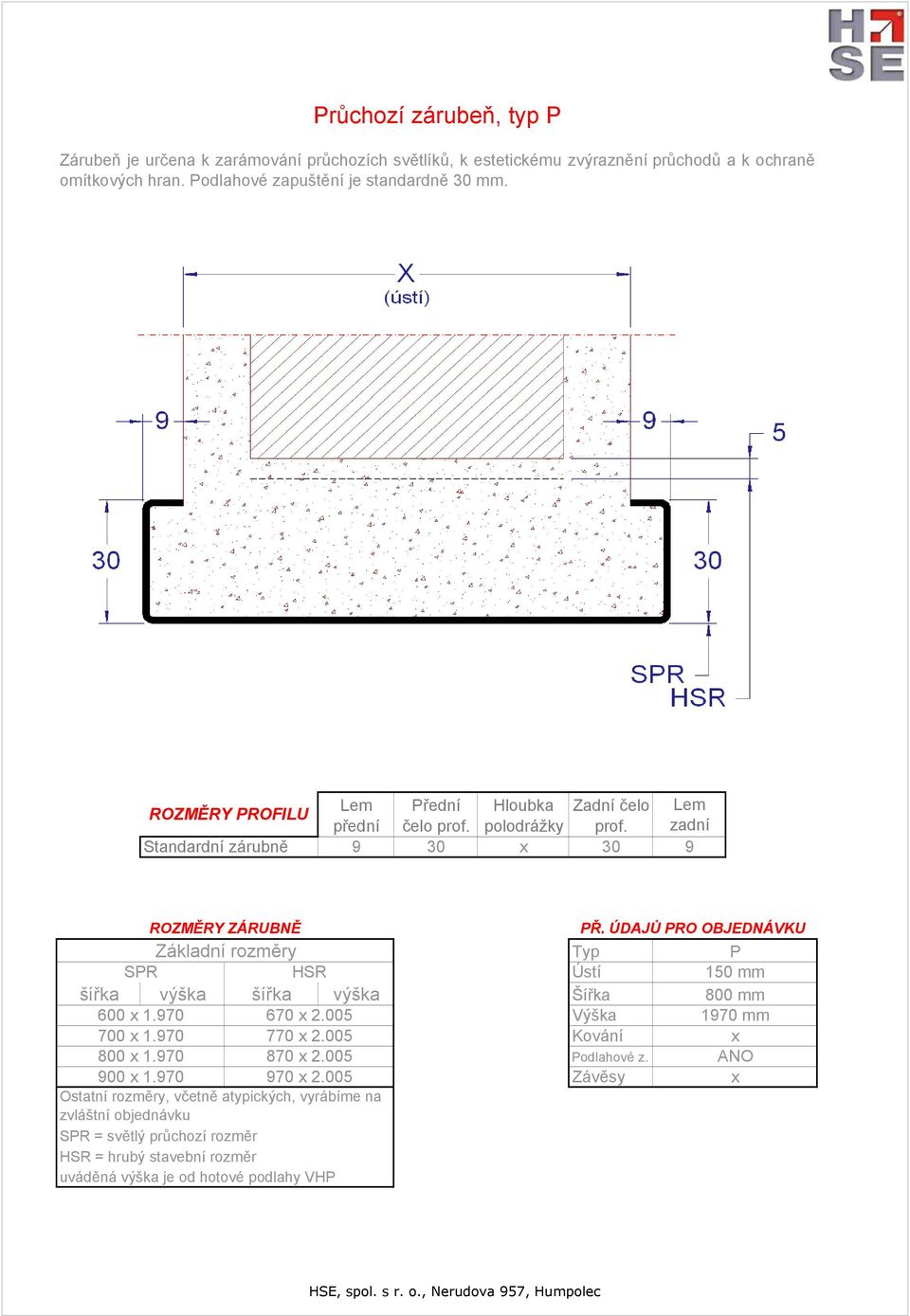

11 Průchozí zárubeň, typ P Zárubeň je určena k zarámování průchozích světlíků, k estetickému zvýraznění průchodů a k ochraně omítkových hran. Podlahové zapuštění je standardně 30 mm. Přední Hloubka Zadní čelo přední čelo prof. polodrážky prof. zadní Standardní zárubně 9 30 x 30 9 ROZMĚRY ZÁRUBNĚ Základní rozměry SPR HSR šířka výška šířka výška 600 x x x x x x x x Ostatní rozměry, včetně atypických, vyrábíme na zvláštní objednávku SPR = světlý průchozí rozměr HSR = hrubý stavební rozměr uváděná výška je od hotové podlahy VHP P 150 mm 800 mm x ANO x

12 Rohová zárubeň, typ R Zárubeň je určena pro dodatečné zazdívání do hotových světlíků, především u nadměrně širokého zdiva. Společně s rohovou protizárubní RP tvoří estetické řešení tohoto problému. Tři zdící kotvy přibodované na každé stojně zaručují stabilní ukotvení. Podlahové zapuštění je standardně 30 mm. Součástí dodávky je TPE-těsnění a dva nebo tři dveřní závěsy V-8100 (dle typu zárubně). Přední Rozměr Y Hřbet přední čelo prof. zadní Standardní polodrážkové , Standardní bezpolodrážkové ROZMĚRY ZÁRUBNĚ Základní rozměry SPR HSR šířka výška šířka výška 600 x x x x x x x x Ostatní rozměry, včetně atypických, vyrábíme na zvláštní objednávku SPR = světlý průchozí rozměr HSR = hrubý stavební rozměr uváděná výška je od hotové podlahy VHP R x 800 mm L (levé) ANO

13 Rohová zárubeň rámovací, typ RP Používá se jako protikus k rohové zárubni u nadměrně širokého zdiva nebo jako ochrana rohů průchozích světlíků. Tři zdící kotvy přibodované na každé stojně zaručují stabilní ukotvení. Podlahové zapuštění je standardně 30 mm. Přední Hloubka Hřbet přední čelo prof. polodrážky zadní Standardní zárubeň 9 30 x 30 9 ROZMĚRY ZÁRUBNĚ Základní rozměry SPR HSR šířka výška šířka výška 600 x x x x x x x x Ostatní rozměry, včetně atypických, vyrábíme na zvláštní objednávku SPR = světlý průchozí rozměr HSR = hrubý stavební rozměr uváděná výška je od hotové podlahy VHP RP x 800 mm x ANO x

14 Renovační zárubeň, typ RZA Zárubeň je určena pro dodatečnou suchou montáž při renovaci starých objektů a pro použití v průmyslovém stavebnictví. Ocelové hmoždinky zaručují stabilní ukotvení do zdiva. Zárubeň se vyrábí standardně bez podlahového zapuštění. Součástí dodávky je TPE-těsnění a dva nebo tři dveřní závěsy V-8100 (dle typu zárubně). Ocelové hmoždinky nejsou součástí dodávky. Přední Rozměr Y Hřbet přední čelo prof. zadní Standardní polodrážkové 10 53, , Standardní bezpolodrážkové 10 53, RZA x 900 mm L (levé) NE

15 Rohová zárubeň se stínovou drážkou, typ RSD Zárubeň je určena pro dodatečné zazdívání do hotových světlíku, především u nadměrně širokého zdiva. Tři zdící kotvy přibodované na každé stojně zaručují stabilní ukotvení. Podlahové zapuštění je standardně 30 mm. Součástí dodávky je TPE-těsnění a dva nebo tři dveřní závěsy V-8100 (dle typu zárubně). Hloubka stínové drážky stínové drážky Rozměr Y Hloubka polodrážky zadní Standardní polodrážkové 10, ,5 15 Standardní bezpolodrážkové 10, ROZMĚRY ZÁRUBNĚ Základní rozměry SPR HSR šířka výška šířka výška 600 x x x x x x x x Ostatní rozměry, včetně atypických, vyrábíme na zvláštní objednávku SPR = světlý průchozí rozměr HSR = hrubý stavební rozměr uváděná výška je od hotové podlahy VHP RSD x 700 mm L (levé) ANO

16 Univerzální zárubeň se stínovou drážkou, typu USD Zárubeň je určena pro přímé zazdívání nebo zalévání do betonových příček. Podlahové zapuštění je standardně 30mm. Součástí dodávky je TPE-těsnění a dva nebo tři dveřní závěsy V 8100 (dle typu zárubně). Hloubka přední stín. drážky přední stín. drážky Přední čelo Rozměr Y Zadní čelo Hloubka zadní stín. drážky zadní stín. drážky Standardní polodrážkové 10, , ,5 10 Standardní bezpolodrážkové 10, ,5 10 ROZMĚRY ZÁRUBNĚ Základní rozměry SPR šířka výška 600 x x x x Ostatní rozměry, včetně atypických, vyrábíme na zvláštní objednávku SPR = světlý průchozí rozměr uváděná výška je od hotové podlahy VHP USD 150 mm 800 mm L (levé) ANO

17 Světlíková zárubeň se stínovou drážkou, typ SSD Zárubeň je určena pro zazdívání do hotových světlíků nebo pro zalévání do betonových příček. Podlahové zapuštění je standardně 30 mm. Součástí dodávky je TPE-těsnění a dva nebo tři dveřní závěsy V-8100 (dle typu zárubně). Hloubka přední stín. drážky přední stín. drážky Přední čelo Rozměr Y Zadní čelo Hloubka zadní stín. drážky zadní stín. drážky Standardní polodrážkové 10, , ,5 10 Standardní bezpolodrážkové 10, ,5 10 ROZMĚRY ZÁRUBNĚ Základní rozměry SPR HSR šířka výška šířka výška 600 x x x x x x x x Ostatní rozměry, včetně atypických, vyrábíme na zvláštní objednávku SPR = světlý průchozí rozměr HSR = hrubý stavební rozměr uváděná výška je od hotové podlahy VHP SSD 150 mm 700 mm L (levé) ANO

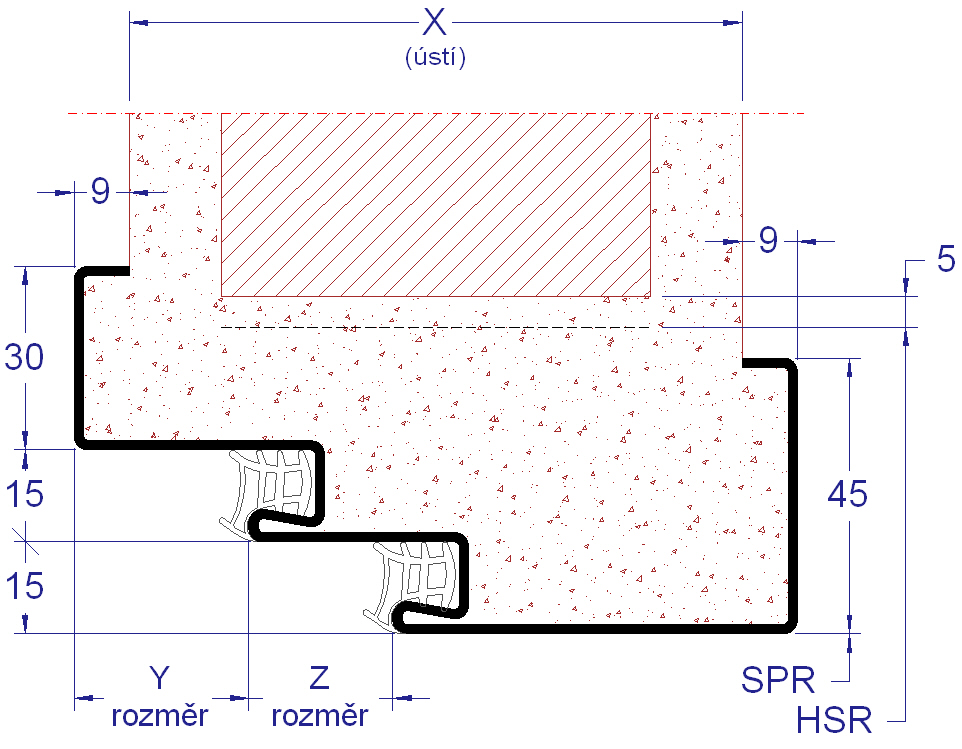

18 Univerzální zárubeň s dvojitým falcem, typ UDF Zárubeň je určena jak k přímému tak k dodatečnému zazdívání do klasického zdiva. Podlahové zapuštění je standardně 30 mm. Součástí dodávky je TPE-těsnění a dva nebo tři dveřní závěsy V-8100 (dle typu zárubně). přední Přední čelo Rozměr Y Rozměr Z Zadní čelo zadní Standardní polodrážkové , Standardní bezpolodrážkové ROZMĚRY ZÁRUBNĚ Základní rozměry SPR HSR šířka výška šířka výška 570 x x x x x x x x Ostatní rozměry, včetně atypických, vyrábíme na zvláštní objednávku SPR = světlý průchozí rozměr HSR = hrubý stavební rozměr uváděná výška je od hotové podlahy VHP UDF 145 mm 870 mm 1955 mm L (levé) ANO

19 Světlíková zárubeň s dvojitým falcem, typ SDF Zárubeň je určena jak k zazdívání do hotových světlíků klasického zdiva, tak k přímému zazdívání. Podlahové zapuštění je standardně 30 mm. Součástí dodávky je TPE-těsnění a dva nebo tři dveřní závěsy V-8100 (dle typu zárubně). přední Přední čelo Rozměr Y Rozměr Z Zadní čelo zadní Standardní polodrážkové , Standardní bezpolodrážkové ROZMĚRY ZÁRUBNĚ Základní rozměry SPR HSR šířka výška šířka výška 570 x x x x x x x x Ostatní rozměry, včetně atypických, vyrábíme na zvláštní objednávku SPR = světlý průchozí rozměr HSR = hrubý stavební rozměr uváděná výška je od hotové podlahy VHP SDF 145 mm 870 mm 1955 mm P (pravé) ANO

20 Rohová renovační zárubeň, typ RR Zárubeň je určena pro dodatečnou suchou montáž při renovacích starých objektů a pro použití v průmyslovém stavebnictví. Ocelové hmoždinky zaručují stabilní ukotvení do zdiva. Zárubeň se vyrábí standardně bez podlahového zapuštění. Součástí dodávky je TPE-těsnění a dva nebo tři dveřní závěsy V-8100 (dle typu zárubně). Ocelové hmoždinky nejsou součástí dodávky. Přední Rozměr Y Hřbet přední čelo prof. zadní Standardní polodrážkové , ,5 Standardní bezpolodrážkové ,5 RR x 700 mm L (levé) NE

21 Kyvadlová zárubeň, typ K Zárubeň je určena do stavebních prostorů, kde je nezbytné oboustranné otevírání dveří, jako kuchyně veřejného stravování a restaurací, sklady apod. Zárubeň je možné obdržet pro všechny druhy zdiva. Podlahové zapuštění je standardně 30 mm. Součástí dodávky je TPE-těsnění. nejsou součástí dodávky zárubně. přední Přední čelo Rozměr Y přední polodrážky Rozměr Z zadní polodrážky Zadní čelo Standardní polodrážkové , , Standardní bezpolodrážkové zadní ROZMĚRY ZÁRUBNĚ Základní rozměry SPR HSR šířka výška šířka výška 600 x x x x x x x x Ostatní rozměry, včetně atypických, vyrábíme na zvláštní objednávku. SPR = světlý průchozí rozměr HSR = hrubý stavební rozměr uváděná výška je od hotové podlahy VHP K 170 mm 800 mm mm P (pravé) ANO xxx

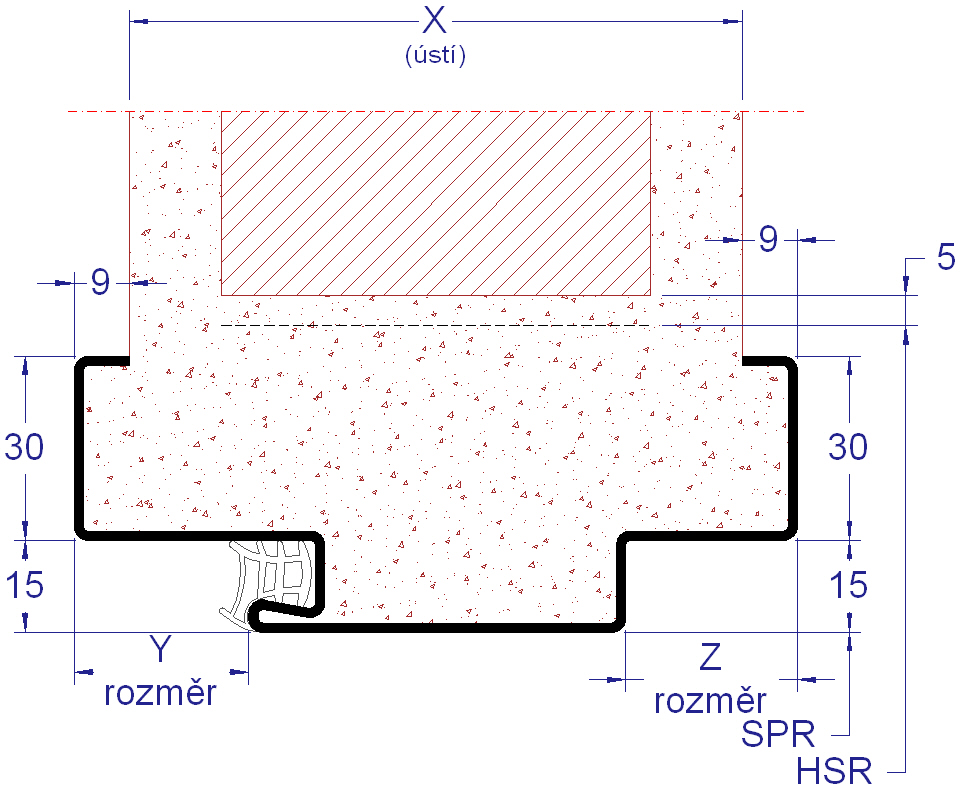

22 Zárubeň s optickou polodrážkou, typ OP Zárubeň je opatřena optickou polodrážkou na odvratné straně závěsů a tím vykazuje z obou stran shodné vnější rozměry a šířku profilů. Použití nachází v prostorách, kde stěny vykazují jakékoli horizontální linie (estetický aspekt). Zárubeň je možné obdržet pro všechny druhy zdiva. Součástí dodávky je TPE-těsnění a dva nebo tři dveřní závěsy V-8100 (dle typu zárubně). přední Přední čelo Rozměr Y Rozměr Z Zadní čelo zadní Standardní polodrážkové , Standardní bezpolodrážkové ROZMĚRY ZÁRUBNĚ Základní rozměry SPR HSR šířka výška šířka výška 600 x x x x x x x x Ostatní rozměry, včetně atypických, vyrábíme na zvláštní objednávku SPR = světlý průchozí rozměr HSR = hrubý stavební rozměr uváděná výška je od hotové podlahy VHP OP 145 mm 800 mm L (levé) ANO

23 Nemocniční zárubeň, typ N Zárubeň je určena pro nemocnice a ošetřovny. Náběhová hrana na odvratné straně závěsů slouží k navádění vodících koleček transportních lůžek. Alternativně je tato zárubeň používána jako OP-zárubeň (viz popis OP). Zárubeň je možno obdržet pro všechny druhy zdiva. Podlahové zapuštění je standardně 30 mm. Součástí dodávky je TPE-těsnění a dva nebo tři dveřní závěsy V-8100 (dle typu zárubně). přední Přední čelo Rozměr Y Náběhová hrana Zadní čelo zadní Standardní polodrážkové , Standardní bezpolodrážkové ROZMĚRY ZÁRUBNĚ Základní rozměry SPR HSR šířka výška šířka výška 600 x x x x x x x x Ostatní rozměry, včetně atypických, vyrábíme na zvláštní objednávku SPR = světlý průchozí rozměr HSR = hrubý stavební rozměr uváděná výška je od hotové podlahy VHP N 145 mm 800 mm L (levé) ANO

24 Dvoudveřní zárubeň, typ DDZ Zárubeň k přímému zazdívání do klasického zdiva, nebo s příslušnou kotevní technikou do systémových příček. Používá se především jako prostorové rozdělení hotelových a kancelářských objektů. Podlahové zapuštění je standardně 30 mm. Součástí dodávky je TPE-těsnění a čtyři nebo šest dveřních závěsů V přední Přední čelo Rozměr Y Rozměr Z Zadní čelo Standardní polodrážkové ,5 28, Standardní bezpolodrážkové zadní DDZ 145 mm 800 mm OL (oboustranné levé) ANO SMĚR KOVÁNÍ

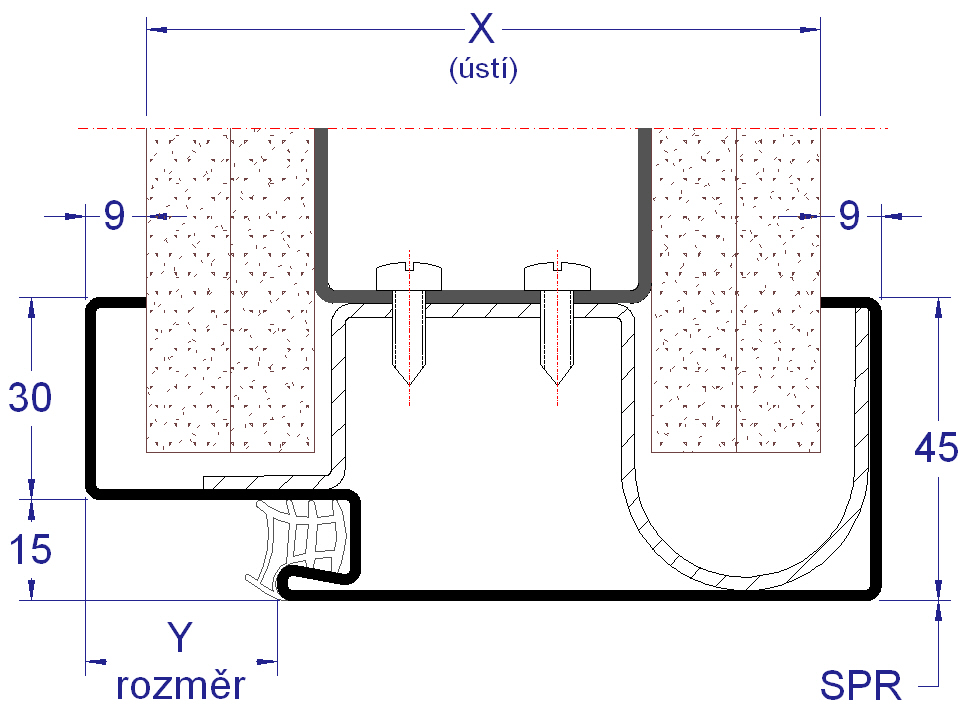

25 Zárubeň pro lehké zdivo, typ LZ LZ zárubeň je určena pro sádrokartonové příčky a ostatní systémy lehkého zdiva. Standardní provedení se vyrábí bez podlahového zapuštění. Součástí dodávky je TPE-těsnění a dva nebo tři dveřní závěsy V-8100 (dle typu zárubně). přední Přední čelo Rozměr Y Zadní čelo zadní Standardní polodrážkové , Standardní bezpolodrážkové ROZMĚRY ZÁRUBNĚ Základní rozměry SPR šířka výška 600 x x x x Ostatní rozměry, včetně atypických, vyrábíme na SPR = světlý průchozí rozměr uváděná výška je od hotové podlahy VHP LZ 125 mm 800 mm L (levé) NE

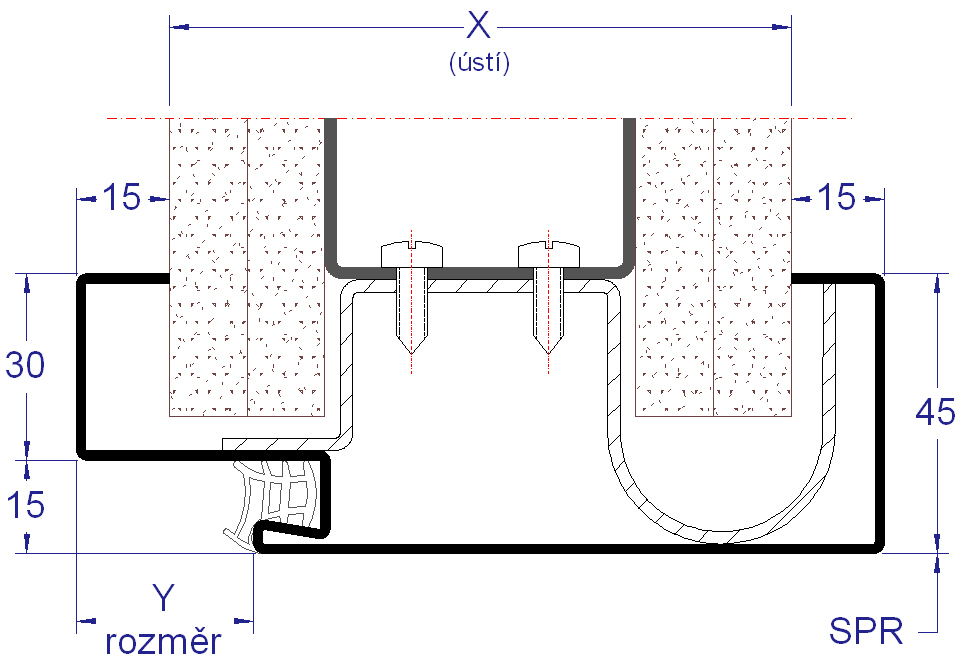

26 Zárubeň pro lehké zdivo, typ LZb LZb zárubeň je určena pro sádrokartonové příčky a ostatní systémy lehkého zdiva. Zárubeň je osazena závěsovými kapsami typu V-8615 a 15 mm širokými krytkami pro střelku a západku, čímž odpadá vyřezávání sádrokartonových desek v prostoru kování. Standardní provedení se vyrábí bez podlahového zapuštění. Součástí dodávky je TPE-těsnění a dva nebo tři dveřní závěsy V-8100 (dle typu zárubně) přední Přední čelo Rozměr Y Zadní čelo zadní Standardní polodrážkové , Standardní bezpolodrážkové ROZMĚRY ZÁRUBNĚ Základní rozměry SPR šířka výška 600 x x x x Ostatní rozměry, včetně atypických, vyrábíme na zvláštní SPR = světlý průchozí rozměr uváděná výška je od hotové podlahy VHP LZb 125 mm 800 mm L (levé) NE

27 Zárubeň pro lehké zdivo, typ QUICK - SET QUICK-SET zárubeň je určena pro dodatečnou montáž do SDK příček. Zárubeň je třídílná a montuje se do hotového výřezu sádrokartonové příčky. Standardní provedení se vyrábí bez podlahového zapuštění. Součástí dodávky je TPE-těsnění, dva nebo tři dveřní závěsy V-8100 (dle typu zárubně) a montážní materiál s imbusovým klíčem. přední Přední čelo Rozměr Y Zadní čelo zadní Standardní polodrážkové , Standardní bezpolodrážkové ROZMĚRY ZÁRUBNĚ Základní rozměry SPR šířka výška 600 x x x x Ostatní rozměry, včetně atypických, vyrábíme na SPR = světlý průchozí rozměr uváděná výška je od hotové podlahy VHP QS 125 mm 800 mm L (levé) NE

28 Dvoudílná zárubeň, typ DS Zárubeň je určena pro dodatečnou montáž do hotových stavebních světlíků. Další výhodou je suchá montáž ve finální fázy výstavby. Standardní provedení se vyrábí bez podlahového zapuštění. Součástí dodávky je TPE-těsnění, dva nebo tři dveřní závěsy V-8100 a montážní kotvy. Šrouby a deformační kroužky nejsou součástí dodávky. přední Přední čelo Rozměr Y Zadní čelo zadní Standardní polodrážkové , Standardní bezpolodrážkové ROZMĚRY ZÁRUBNĚ Základní rozměry SPR HSR šířka výška šířka výška 600 x x x x x x x x Ostatní rozměry, včetně atypických, vyrábíme na SPR = světlý průchozí rozměr HSR = hrubý stavební rozměr uváděná výška je od hotové podlahy VHP DS 130 mm 700 mm L (levé) NE

29 Dvoudílná zárubeň variabilní, typ DSv Zárubeň je určena pro dodatečnou montáž do hotových stavebních světlíků. nastavitelnost ústí v rozsahu 25 mm předurčuje její široké použití při rekonstrukcích. Další výhodou je suchá montáž ve finální fázy výstavby. Standardní provedení se vyrábí bez podlahového zapuštění. Součástí dodávky je TPE-těsnění, dva nebo tři dveřní závěsy V-8100 a montážní kotvy. Šrouby a deformační kroužky nejsou součástí dodávky. přední Přední čelo Rozměr Y Zadní čelo zadní Standardní polodrážkové , Standardní bezpolodrážkové ROZMĚRY ZÁRUBNĚ Základní rozměry SPR HSR šířka výška šířka výška 600 x x x x x x x x Ostatní rozměry, včetně atypických, vyrábíme na SPR = světlý průchozí rozměr HSR = hrubý stavební rozměr uváděná výška je od hotové podlahy VHP DSv 130 mm 700 mm L (levé) NE

30 Dvoudílná zárubeň, typ DZ Zárubeň je určena pro dodatečnou montáž do hotových světlíků jak klasického zdiva, tak lehkých příček. Přivařené trapézové kotvy umožňují přišroubování zárubně k ostění světlíku. Standardní provedení se dodává bez podlahového zapuštění. Součástí dodováky je TPE-těsnění a dva nebo tři dveřní závěsy. přední Přední čelo Rozměr Y Zadní čelo zadní Standardní polodrážkové , Standardní bezpolodrážkové ROZMĚRY ZÁRUBNĚ Základní rozměry SPR HSR šířka výška šířka výška 600 x x x x x x x x Ostatní rozměry, včetně atypických, vyrábíme na SPR = světlý průchozí rozměr HSR = hrubý stavební rozměr uváděná výška je od hotové podlahy VHP DZ 145 mm 800 mm P (pravé) NE

31 Dvoudílná zárubeň, typ DZD Zárubeň je určena pro dodatečnou montáž do hotových světlíků jak klasického zdiva, tak lehkých příček. Přivařené trapézové kotvy umožňují přišroubování zárubně k ostění světlíku. Standardní provedení se dodává bez podlahového zapuštění. Součástí dodávky je TPE-těsnění a dva nebo tři dveřní závěsy. přední Přední čelo Rozměr Y Zadní čelo zadní Standardní polodrážkové , Standardní bezpolodrážkové ROZMĚRY ZÁRUBNĚ Základní rozměry SPR HSR šířka výška šířka výška 600 x x x x x x x x Ostatní rozměry, včetně atypických, vyrábíme na SPR = světlý průchozí rozměr HSR = hrubý stavební rozměr uváděná výška je od hotové podlahy VHP DZD 145 mm 800 mm P (pravé) NE

32 Obložková renovační zárubeň, typ OZ Zárubeň je určena pro dodatečnou montáž při renovacích starých objektů obkládáním původních zárubní. Spojení s původní zárubní je provedeno prostřednictvím jednostranných nýtů. Zárubeň se vyrábí standardně bez podlahového zapuštění. Součástí dodávky je TPE-těsnění. jsou pevně přivařeny, spojovací materiál není součástí dodávky. OZ - zárubeň může být osazena jen dveřními křídly atypických rozměrů. Výškový rozdíl činí -8,5 mm a šířkový -17 mm oproti ČSN. přední Přední čelo Rozměr Y Zadní čelo zadní Standardní polodrážkové , Standardní bezpolodrážkové OZ 110 mm 800 mm P (pravé) NE pevně vařené Při objednávce je nutné uvést typ obkládané zárubně, případně dodat výkresu tvaru.

33 Obložková renovační zárubeň, typ OZO Zárubeň je určena pro dodatečnou montáž při renovacích starých objektů obkládáním původních zárubní, kde je nutné změnit směr otáčení křídla. Spojení s původní zárubní je provedeno prostřednictvím jednostranných nýtů. Zárubeň se vyrábí standardně bez podlahového zapuštění. Součástí dodávky je TPE-těsnění. jsou pevně přivařeny. Spojovací materiál není součástí dodávky. OZO - zárubeň může být osazena jenom dveřními křídly atypických rozměrů. Výškový rozdíl činí -16,5 mm a šířkový -33 mm oproti ČSN. přední Přední čelo Rozměr Y Zadní čelo zadní Standardní polodrážkové , Standardní bezpolodrážkové OZO 110 mm 800 mm P (pravé) NE pevně vařené Při objednávce je nutné uvést typ obkládané zárubně, případně dodat výkresu tvaru.

34 Obložková zárubeň, typ C-II Zárubeň je určena pro montáž do systémových příček kontejnérů, opláštění ocelových hal, strojních kabin a podobných zařízení. Součástí dodávky je TPE-těsnění. Spojovací materiál není součástí dodávky. přední Přední čelo Rozměr Y Zadní čelo zadní Standardní polodrážkové , Standardní bezpolodrážkové C - II 135 mm 900 mm L (levé) NE

35 Dilatační zárubeň, typ DLZ Zárubeň je určena pro průchody na rozhraní dvou stavebních těles, kde dochází k dilatačním pohybům. Zdící kotvy se dodávají podle druhu zdiva, do kterého je zárubeň určena. Součástí dodávky je TPE-těsnění a dva nebo tři dveřní závěsy V-8100 (dle typu zárubně). přední Přední čelo Rozměr Y Zadní čelo zadní Standardní polodrážkové , Standardní bezpolodrážkové ROZMĚRY ZÁRUBNĚ Základní rozměry SPR HSR 1 šířka výška šířka výška x x x x x x x x Ostatní rozměry, včetně atypických, vyrábíme na SPR = světlý průchozí rozměr HSR = hrubý stavební rozměr uváděná výška je od hotové podlahy VHP DLZ 145 mm 145 mm mm 800 mm L (levé) NE

36 Dvoudílná zárubeň se stínovou drážkou, typ USD - DZD Zárubeň je určena pro dodatečnou montáž do hotových světlíků jak do klasického zdiva, tak lehkých příček. Tři přivařené trapézové kotvy umožňují přišroubování zárubně k ostění světlíku. Standardní provedení se vyrábí bez podlahového zapuštění. Součástí dodávky je TPE-těsnění a dva nebo tři dveřní závěsy. Hloubka přední stín. drážky přední stín. drážky Přední čelo Rozměr Y Zadní čelo Hloubka zadní stín. drážky zadní stín. drážky Standardní polodrážkové 10, , ,5 10 Standardní bezpolodrážkové 10, , USD-DZD 150 mm 700 mm L (levé) NE

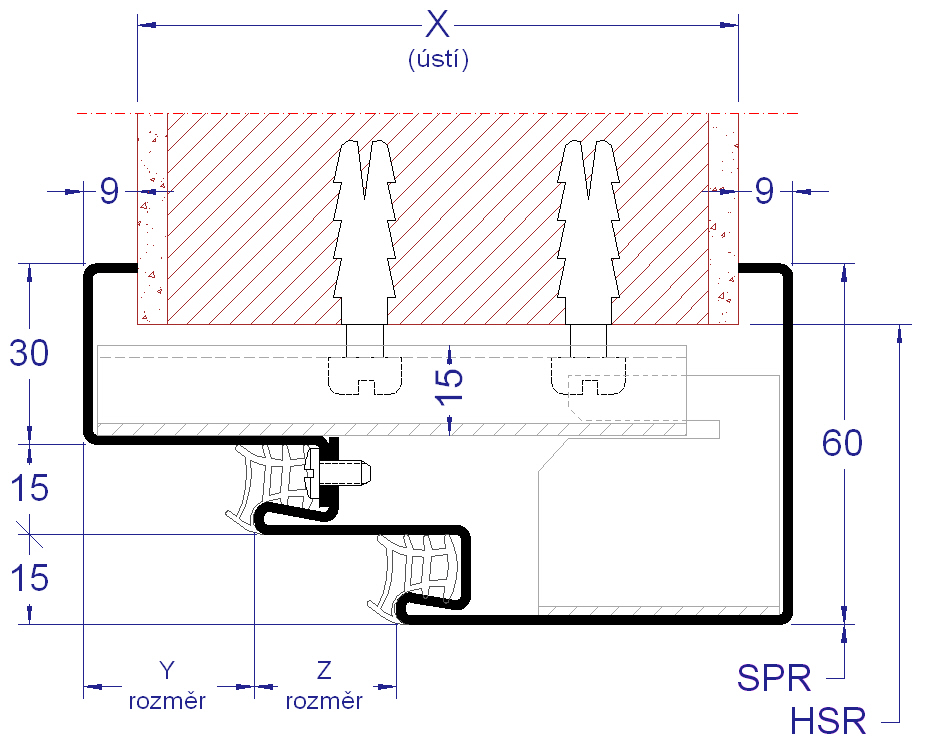

37 Dvoudílná zárubeň s dvojitým falcem, typ UDF - DZD Zárubeň je určena pro dodatečnou montáž do hotových světlíků jak klasického zdiva, tak lehkých příček. Tři přivařené trapézové kotvy umožňují přišroubování zárubně k ostění světlíku. Standardní provedení se vyrábí bez podlahového zapuštění. Součástí dodávky je TPE-těsnění a dva nebo tři dveřní závěsy. Přední lem Přední čelo Rozměr Y Rozměr Z Zadní čelo Zadní lem Standardní polodrážkové , Standardní bezpolodrážkové UDF-DZD 150 mm 870 mm 1955 mm L (levé) NE

38 Dvoudílná zárubeň se stínovou drážkou a dvojitým falcem, typ USD - UDF - DZD Zárubeň je určena pro dodatečnou montáž do hotových světlíků jak klasického zdiva, tak lehkých příček. Přivařené trapézové kotvy umožňují přišroubování zárubně k ostění světlíku. Standardní provedení se vyrábí bez podlahového zapuštění. Součástí dodávky je TPE-těsnění a dva nebo tři dveřní závěsy. Hloubka přední stín. drážky přední stín. drážky Přední čelo Rozměr Y Rozměr Z Zadní čelo Hloubka zadní stín. drážky zadní stín. drážky Standardní polodrážkové 10, , ,5 10 Standardní bezpolodrážkové 10, , USD-UDF-DZD 125 mm 870 mm 1955 mm P (pravé) NE

39 Zárubeň pro naddveřní panel bez dělícího Zárubeň pro naddveřní panel slouží (například) pro vyrovnání průchozí výšky dveří. Při různých výškách stropu se sjednotí výška dveří a naddveřní panel se vyrobí podle výšky celé zárubně. zárubně pak tedy sahá do výšky stropu. Součástí dodávky je TPE-těsnění, aretační čepy, kotvy panelu, dva nebo tři dveřní závěsy V-8100 (dle typu zárubně). Zárubeň je možné vyrobit bez i s podlahovým zapuštěním (dle typu zárubně). PŘÍKLAD ÚDAJŮ PRO OBJEDNÁVKU U VRE 2545 mm 150 mm VRE = venkovní rozměr elementu bez podl. zap. 800 mm P (pravé) ANO VZvP 1985 mm Dělící profil BEZ VPvP VZvP = výška zárubně v polodrážce 530 VPvP = výška panelu v polodrážce Zasklívací lišta Dělící profily v sekci - ZASKLÍVACÍ RÁMY BEZ Zasklívací lišty v sekci - ZASKLÍVACÍ RÁMY

40 Zárubeň pro naddveřní panel s dělícím profilem Použití je podobné jako u provedení bez dělícího. Většinou se dodává na stavby, kde jsou zabudovány zároveň prosklené nadsvětlíkové zárubně a zárubně s panelem. Stejnou výškou dělícího dochází k optickému vyrovnání výšky průchodu dveří. Součástí dodávky je TPE-těsnění, aretační čepy a dva nebo tři dveřní závěsy V-8100 (dle typu zárubně). Zárubeň je možné vyrobit bez i s podlahovým zapuštěním. PŘÍKLAD ÚDAJŮ PRO OBJEDNÁVKU LZb VRE 2275 mm 150 mm VRE = venkovní rozměr elementu bez podl. zap. 600 mm P (pravé) NE SPRZ - V Dělící profil ocelový SPRZ - V = světlý průchozí rozměr zárubně - výška 200 SPRS - V = světlý průchozí rozměr světlíku - výška Dělící profily v sekci - ZASKLÍVACÍ RÁMY SPRS - V Zasklívací lišta BEZ Zasklívací lišty v sekci - ZASKLÍVACÍ RÁMY

41 Zárubeň s nadsvětlíkem Zárubně s nadsvětlíkem nacházejí použití v budovách škol, nemocnic apod., kde je třeba prosvětlit chodby a místnosti bez oken. Proskleným nadsvětíkem dochází k osvětlení tmavých místností. Součástí dodávky je TPE-těsnění, zasklívací lišta G010, převlečné krytky a dva nebo tři dveřní závěsy V-8100 (dle typu zárubně). Sklo není součástí dodávky. Zárubeň je možné vyrobit bez i s podlahovým zapuštěním (dle typu ). PŘÍKLAD ÚDAJŮ PRO OBJEDNÁVKU S VRE 2375 mm 115 mm VRE = venkovní rozměr elementu bez podl. zap. 800 mm L (levé) ANO SPRZ - V Dělící profil ocelový SPRZ - V = světlý průchozí rozměr zárubně - výška 300 SPRS - V = světlý průchozí rozměr světlíku - výška SPRS - V Zasklívací lišta Dělící profily v sekci - ZASKLÍVACÍ RÁMY ocelová G 010 Zasklívací lišty v sekci - ZASKLÍVACÍ RÁMY

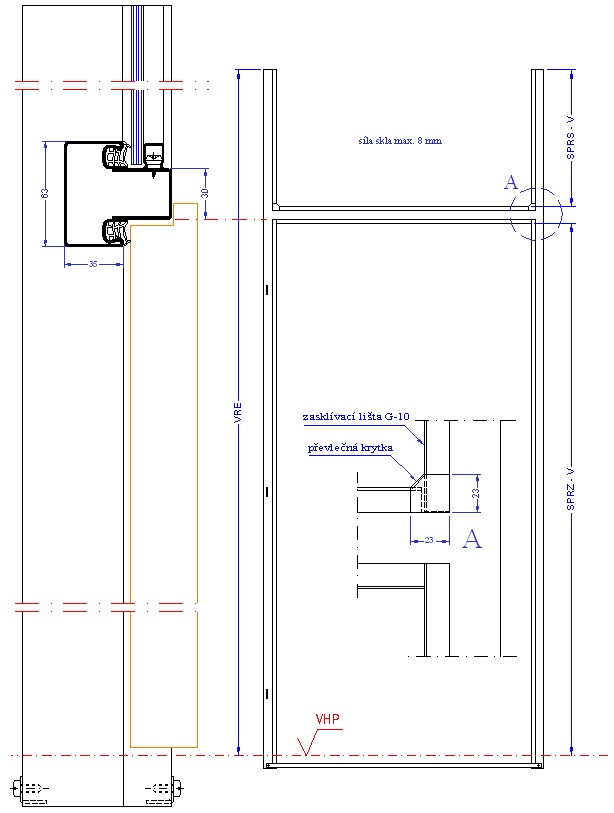

42 H - zárubeň s nadsvětlíkem Obdobný účel jako u zárubně s nadsvětlíkem. Zárubeň řeší další architektonické nároky. Součástí dodávky je TPE-těsnění, zasklívací lišta G010, převlečné krytky a dva nebo tři dveřní závěsy V-8100 (dle typu zárubně). Sklo není součástí standardní dodávky. Zárubeň je možné vyrobit i s podlahovým zapuštěním (dle typu zárubně). Zárubeň se dodává i v provedení pro panel. PŘÍKLAD ÚDAJŮ PRO OBJEDNÁVKU LZ VRE 2530 mm 125 mm 900 mm VRE = venkovní rozměr elementu P (pravé) NE SPRZ - V Dělící profil ocelový SPRZ - V = světlý průchozí rozměr zárubně - výška Dělící profily v sekci - ZASKLÍVACÍ RÁMY SPRS - V 500 mm Zasklívací lišta ocelová - G 010 SPRS - V = světlý průchozí rozměr světlíku - výška Zasklívací lišty v sekci - ZASKLÍVACÍ RÁMY

43 Zárubeň s postranním světlíkem Zárubně s postranním světlíkem můžeme použít všude, kde je potřeba prosvětlit tmavé chodby a zároveň máme nízké stropy. Součástí dodávky je TPE-těsnění, zasklívací lišta G010, převlečné krytky a dva nebo tři dveřní závěsy V-8100 (dle typu zárubně). Sklo není součástí standardní dodávky. Zárubeň je možné vyrobit bez i s podlahovým zapuštěním (dle typu zárubně). SPRZ - Š SPRZ - Š = světlý průchozí rozměr zárubně - šířka 200 mm SPRS - Š SPRS - Š = světlý průchozí rozměr světlíku - šířka SPRZ - V SPRZ - V = světlý průchozí rozměr zárubně - výška 1925 mm SPRS - V SPRS - V = světlý průchozí rozměr světlíku - výška PŘÍKLAD ÚDAJŮ PRO OBJEDNÁVKU S VRE 1150 mm 145 mm VRE = venkovní rozměr elementu 800 mm L (levé) světlíku č. 1 ANO Dělící profil ocelový Dělící profily v sekci - ZASKLÍVACÍ RÁMY Zasklívací lišta ocelová G 010 Zasklívací lišty v sekci - ZASKLÍVACÍ RÁMY

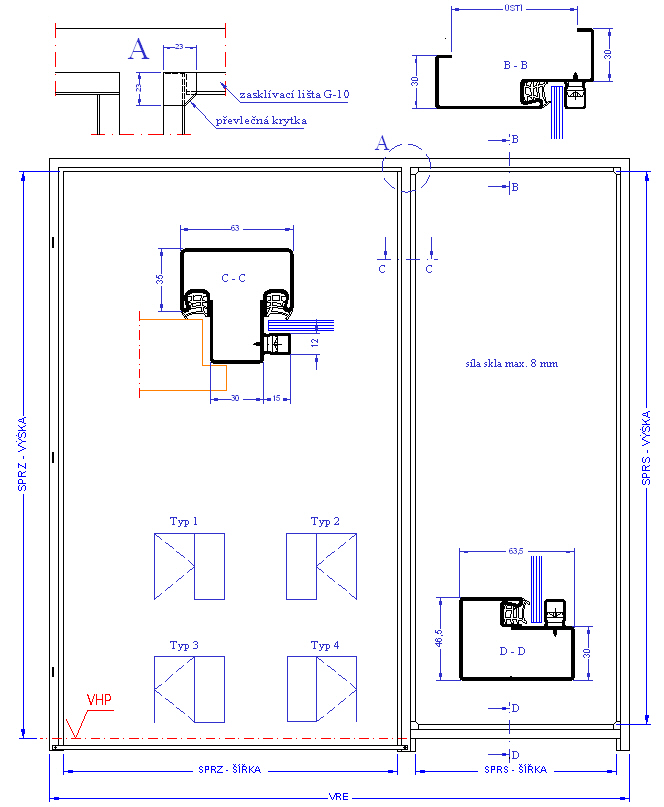

44 Zárubeň s nadsvětlíkem a s postranním světlíkem Zárubeň je kombinací výhod zárubně s nadsvětlíkem a zárubně s postranním světlíkem. Díky variabilnosti stěny se vyřeší jakékoliv požadavky zákazníka. Součástí dodávky je TPE-těsnění, zasklívací lišta G 010, převlečné krytky a dva nebo tři dveřní závěsy V-8100 (dle typu zárubně). Sklo není součástí standardní dodávky. Zárubeň je možné vyrobit bez i s podlahovým zapuštěním (dle typu zárubně). PŘÍKLAD ÚDAJŮ PRO OBJEDNÁVKU S VRE - Š SPRZ - Š 145 mm 800 mm VRE - V SPRZ - Š = světlý průchozí rozměr zárubně - šířka SPRS - Š 500 mm SPRS - Š = světlý průchozí rozměr světlíku - šířka SPRZ - V světlíku SPRZ - V = světlý průchozí rozměr zárubně - výška SPRS - V 1925 mm Dělící profil SPRS - V = světlý průchozí rozměr světlíku - výška SPRN - V 200 mm SPRSN - V = světlý průchozí rozměr nadsvětlíku - výška Zasklívací lišta 1450 mm VRE - Š = venkovní rozměr elementu - ŠÍŘKA 2275 mm VRE - V = venkovní rozměr elementu - VÝŠKA P (pravé) č. 2 ANO ocelový Dělící profily v sekci - ZASKLÍVACÍ RÁMY ocelová G 010 Zasklívací lišty v sekci - ZASKLÍVACÍ RÁMY

45 Zárubeň s olověnou výstelkou Zárubeň s olověnou výstelkou je určena pro prostory, kde je potřeba zamezit rentgenovému záření. Olovo můžeme vlepit do všech druhů zárubní (jednodílných i dvoudílných). Na obrázku je výstelka vlepena do zárubně typu S. Síla výstelky je standardně od 0,5 mm do 3 mm. V kombinaci s dveřmi HSE, vyplněnými také olověnou výstelkou, vytvoříme nepropustný uzávěr proti rentgenovému záření. ZÁRUBEŇ S PLNOU VÝSTELKOU ZÁRUBEŇ S VÝSTELKOU V POLODRÁŽCE

46 Posuvné zárubně před zdí jdoucí, typ STZ - PAL Posuvné zárubně před zdí jdoucí se vyrábějí jak pro klasické zdivo, tak pro zabudování do lehkých příček. Zobrazené provedení je se sádrokartonovými deskami. Zárubně se používají v prostorách, kde není dostatek prostoru pro pohyb osob a otevření dveří. Zárubeň se skládá z dorazového, kastlíku s kolejnicí a krytky kastlíku. Součástí dodávky jsou dva kusy pojezdu s dorazy a podlahovým vodícím trnem. Přední čelo Hloubka Zadní čelo přední prof. polodrážky prof. zadní Standardní zárubně x Nestandardní příklad x PŘÍKLAD ÚDAJŮ PRO OBJEDNÁVKU STZ - PAL Zavírání do: 150 mm 800 mm LEVA NE

47 Dvoudílné posuvné zárubně před zdí jdoucí, typ STZ - PAL - 2 TLG Dvoudílné posuvné zárubně před zdí jdoucí se dodávají do hotových stavebních otvorů. Montují se do klasického zdiva i lehkých příček. Zárubně se používají v prostorách, kde není dostatek prostoru pro pohyb osob a otevření dveří. Součástí zárubně je dorazový profil, kastlík s kolejnicí a krytka kastlíku. Součástí dodávky jsou dva kusy pojezdů s dorazy a podlahovým vodícím trnem. Přední čelo Hloubka Zadní čelo přední prof. polodrážky prof. zadní Standardní zárubně 15 35,5 x Nestandardní příklad 15 65,5 x PŘÍKLAD ÚDAJŮ PRO OBJEDNÁVKU STZ - PAL - 2 TLG Zavírání do: 100 mm 600 mm LEVA NE

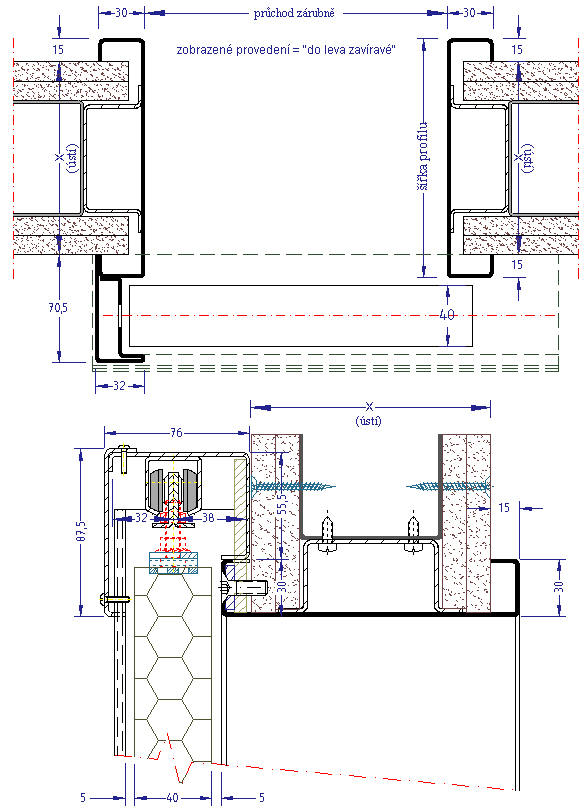

48 Posuvné zárubně ve zdi jdoucí, typ STZ - IL Posuvné zárubně ve zdi jdoucí jsou ideálním řešením při nedostatku místa. Celek je složený ze samotné zárubně a kapsy, kam se zasouvají dveře při zavírání. Kapsy se dají opláštit sádrokartonovými deskami i vsadit do zděných příček. přední Přední čela dorazového s přípravou pro zámek Zadní čela prof. spojených s kapsou y u kapsy Standardní zárubně Nestandardní příklad PŘÍKLAD ÚDAJŮ PRO OBJEDNÁVKU STZ - IL zdiva 125 MM při provedení do zdiva při jednoduchém opláštění SDK deskou při dvojitém opláštění SDK deskou 900 mm 2 x SDK NE min 100 mm min 100 mm min 125 mm

49 PRAHOVÉ PROFILY HSE Profil č. 50 Ocelový prahový profil je pevně přivařený k zárubni. Používá se, pokud je zárubeň vyrobena s podlahovým zapuštěním. Prahový profil se dodává pouze na objednávku. Profil č. 51 Ocelový prahový profil je pevně přivařený k zárubni. Profil se používá, pokud je zárubeň vyrobena s podlahovým zapuštěním. Od č. 50 se liší zesílením v zadním ohybu prahového. Prahový profil se dodává pouze na objednávku

50 Profil č. 55 Ocelový prahový profil se dodává volně. Je připravený pro dodatečnou montáž na hotovou podlahu. Používá se, pokud je zárubeň vyrobena bez podlahovým zapuštěním. Prahový profil se dodává pouze na objednávku. Montážní materiál není součástí dodávky. Profil č. 60 Hliníkový prahový profil s těsněním se dodává volně. Používá se u zárubní s podlahovým zapuštěním. Prahový profil se dodává pouze na objednávku.

51 závěsové kapsy nivelizační značka 1.000mm od VHP otvor střelky otvor západky značky VHP ( výška hotové podlahy ) VHP podlahové zapuštění transportní vzpěry

52 hrubý stavební rozměr 2 světlý průchozí rozměr 3 rozměr v polodrážce 4 ústí zárubně 5 celková šířka 6 hloubka polodrážky 7 šířka polodrážky 8 přední čelo 9 zadní čelo 10 přední lem 11 zadní lem 12 závěsové kapsy 13 otvor střelky 14 otvor západky 15 nivelizační značka 1000mm od VHP 16 výška kliky (standardně 1050mm) 17 značka úrovně VHP 18 podlahové zapuštění 30mm 19 transportní vzpěra 20 výška hotové podlahy 21 výška základní podlahy VHP VZP levé pravé 7 8

53 Rozdíl mezi zárubněmi pro dveře s polodrážkou a bez polodrážky: Zárubně pro dveře s polodrážkou (falcové) Zárubně pro bezpolodrážkové dveře (tupé, bezfalcové)
