Systémy upevnění pro konstrukce dřevěných staveb. ceník platný od 14. dubna 2014

Transkript

1 Systémy upevnění pro konstrukce dřevěných staveb ceník platný od 14. dubna 2014

2 SFS intec s.r.o. divize upevňovací systémy kontakty specialista pro Čechy tel.: specialista pro Moravu tel.: specialista pro Slovensko tel.: technický servis tel.: Informace a technická data k našim výrobkům a službám: SFS intec s. r. o. Divize Construction Vesecko 500 CZ Turnov tel.: fax: cz.construction@sfs.biz

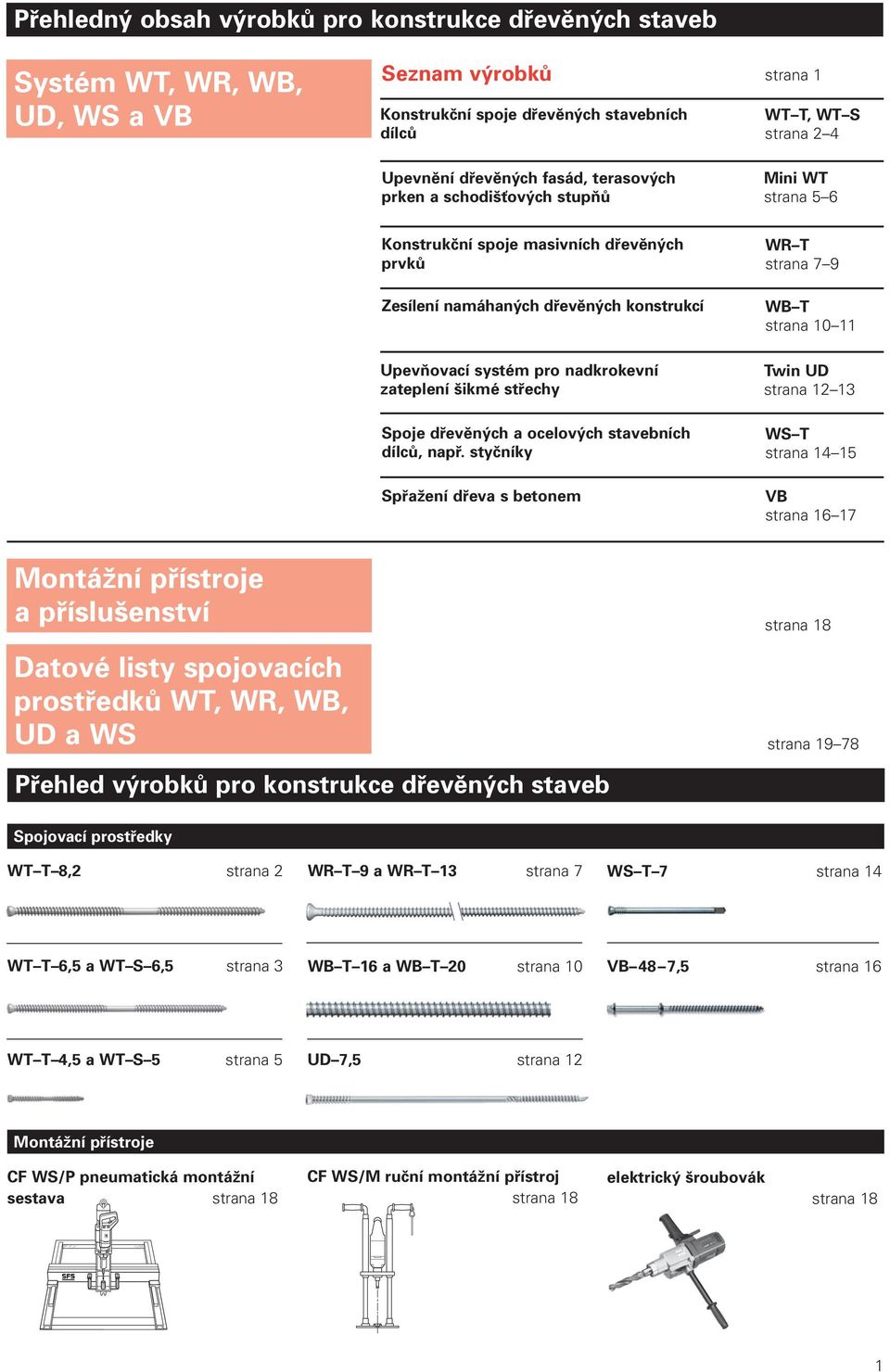

3 Přehledný obsah výrobků pro konstrukce dřevěných staveb Systém WT, WR, WB, UD, WS a VB Seznam výrobků Konstrukční spoje dřevěných stavebních dílců Upevnění dřevěných fasád, terasových prken a schodišťových stupňů strana 1 WT T, WT S strana 2 4 Mini WT strana 5 6 Konstrukční spoje masivních dřevěných prvků Zesílení namáhaných dřevěných konstrukcí WR T strana 7 9 WB T strana Upevňovací systém pro nadkrokevní zateplení šikmé střechy Spoje dřevěných a ocelových stavebních dílců, např. styčníky Spřažení dřeva s betonem Twin UD strana WS T strana VB strana Montážní přístroje a příslušenství Datové listy spojovacích prostředků WT, WR, WB, UD a WS strana 18 strana Přehled výrobků pro konstrukce dřevěných staveb Spojovací prostředky WT T 8,2 strana 2 WR T 9 a WR T 13 strana 7 WS T 7 strana 14 WT T 6,5 a WT S 6,5 strana 3 WB T 16 a WB T 20 strana 10 VB 48 7,5 strana 16 WT T 4,5 a WT S 5 strana 5 UD 7,5 strana 12 Montážní přístroje CF WS/P pneumatická montážní sestava strana 18 CF WS/M ruční montážní přístroj strana 18 elektrický šroubovák strana 18 1

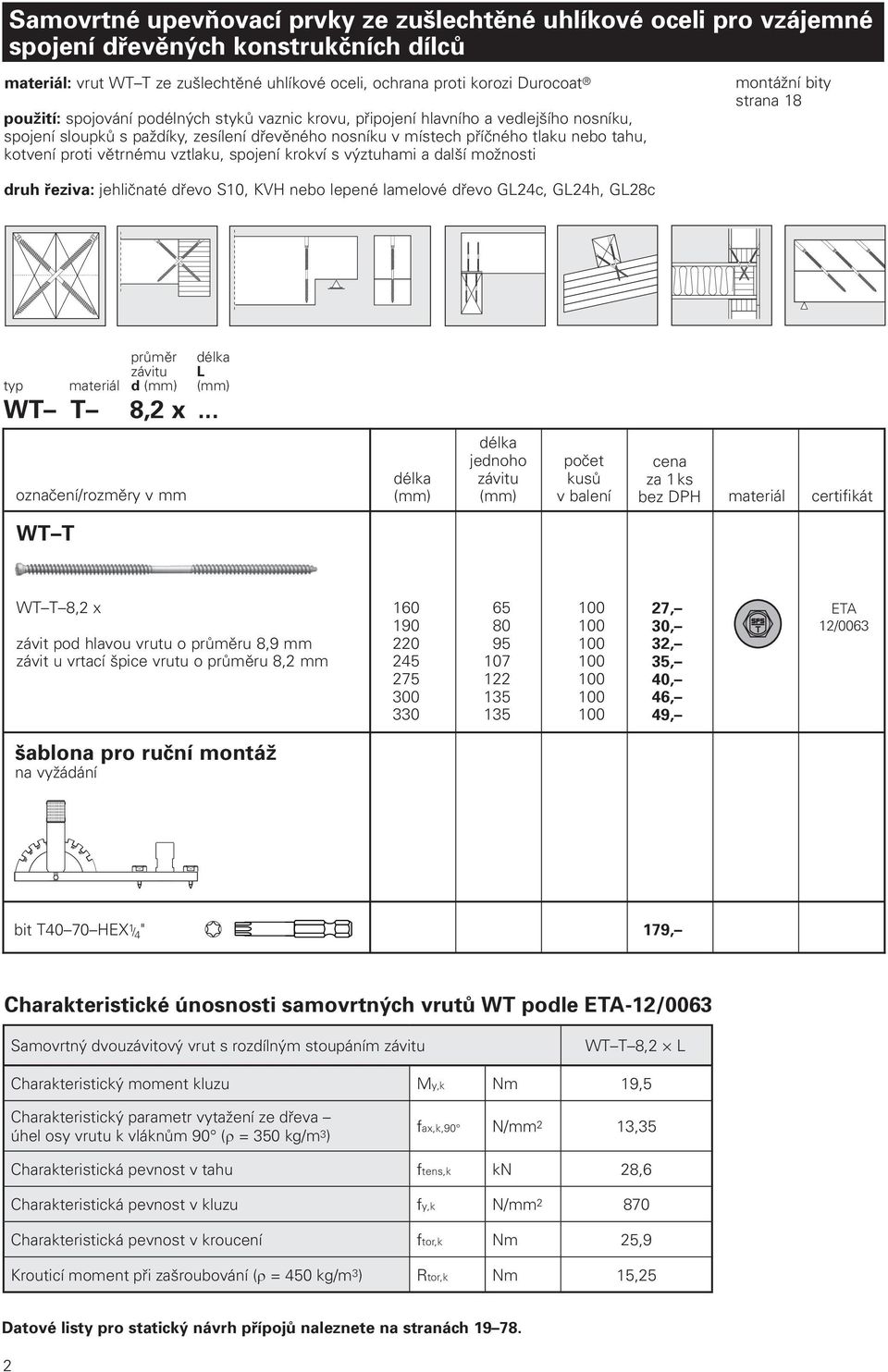

4 Samovrtné upevňovací prvky ze zušlechtěné uhlíkové oceli pro vzájemné spojení dřevěných konstrukčních dílců materiál: vrut WT T ze zušlechtěné uhlíkové oceli, ochrana proti korozi Durocoat použití: spojování podélných styků vaznic krovu, připojení hlavního a vedlejšího nosníku, spojení sloupků s paždíky, zesílení dřevěného nosníku v místech příčného tlaku nebo tahu, kotvení proti větrnému vztlaku, spojení krokví s výztuhami a další možnosti montážní bity strana 18 druh řeziva: jehličnaté dřevo S10, KVH nebo lepené lamelové dřevo GL24c, GL24h, GL28c typ materiál průměr závitu d (mm) délka L (mm) WT T 8,2 x... označení/rozměry v mm délka (mm) délka jednoho závitu (mm) počet kusů v balení cena za 1 ks bez DPH materiál certifikát WT T WT T 8,2 x závit pod hlavou vrutu o průměru 8,9 mm závit u vrtací špice vrutu o průměru 8,2 mm šablona pro ruční montáž na vyžádání 27, 30, 32, 35, 40, 46, 49, ETA 12/0063 bit T40 70 HEX 1 / 4 " 179, Charakteristické únosnosti samovrtných vrutů WT podle ETA-12/0063 Samovrtný dvouzávitový vrut s rozdílným stoupáním závitu WT T 8,2 L Charakteristický moment kluzu My,k Nm 19,5 Charakteristický parametr vytažení ze dřeva úhel osy vrutu k vláknům 90 ( = 350 kg/m 3 ) fax,k,90 N/mm 2 13,35 Charakteristická pevnost v tahu ftens,k kn 28,6 Charakteristická pevnost v kluzu fy,k N/mm Charakteristická pevnost v kroucení ftor,k Nm 25,9 Krouticí moment při zašroubování ( = 450 kg/m 3 ) Rtor,k Nm 15,25 Datové listy pro statický návrh přípojů naleznete na stranách

5 Samovrtné upevňovací prvky ze zušlechtěné uhlíkové nebo nerezové oceli pro vzájemné spojení dřevěných konstrukčních dílců materiál: WT T: vrut z uhlíkové karbo-nitridové oceli, ochrana proti korozi Durocoat WT S: vrut z austenitické nerezové oceli kvality A2 montážní bity strana 18 použití: připevnění laťování na krokve či podbití, spojení krokví s výztuhami a vzájemné spojení dřevěných stavebních dílců, minimální tloušťka latě je 30 mm druh řeziva: jehličnaté dřevo S10, KVH nebo lepené lamelové dřevo GL24c, GL24h, GL28c typ materiál průměr závitu d (mm) délka L (mm) WT T 6,5 x... označení/rozměry v mm délka (mm) délka jednoho závitu (mm) počet kusů v balení cena za 1 ks bez DPH materiál certifikát WT T WT T 6,5 x WT S 7, 10, 12, 17, 25, 29, ETA 12/0063 WT S 6,5 x bit T30 70 HEX 1 / 4 " 1 17, 19, 21, 110, ETA 12/0063 Charakteristické únosnosti samovrtných vrutů WT podle ETA-12/0063 Samovrtný dvouzávitový vrut s rozdílným stoupáním závitu WT S 6,5 L WT T 6,5 L Charakteristický moment kluzu My,k Nm 7 12,7 Charakteristický parametr vytažení ze dřeva úhel osy vrutu k vláknům 90 ( = 350 kg/m 3 ) fax,k,90 N/mm 2 12,9 12,9 Charakteristická pevnost v tahu ftens,k kn 9,1 14,4 Charakteristická pevnost v kluzu fy,k N/mm Charakteristická pevnost v kroucení ftor,k Nm 8,7 12,7 Krouticí moment při zašroubování ( = 450 kg/m 3 ) Rtor,k Nm 5,6 5,6 Datové listy pro statický návrh přípojů naleznete na stranách

6 Příklady použití dvouzávitových samovrtných vrutů WT 4

7 Samovrtné upevňovací prvky pro upevnění dřevěných fasád, terasových prken a schodišťových stupňů materiál: WT T vrut z uhlíkové karbo-nitridové oceli, ochrana proti korozi Durocoat WT S vrut z austenitické nerezové oceli třídy použití: pro estetické upevnění prken, které nevytváří třísky a přenáší zatížení od tlaku a tahu druh řeziva: všechny typy dřeva, včetně ušlechtilých a velmi tvrdých přednosti vrutů Mini WT: upevňovaný dřevěný prvek se díky malému průměru hlavy vrutu neštípe malá, dobře zapuštěná hlava vrutu chrání dřevo před pronikající vodou nedochází ke zbarvení povrchu dřeva na základě kvalitní antikorozní ochrany Durocoat nebo při použití nerezové oceli A2 spoj je stabilní i při bobtnání nebo sesychání dřeva z důvodu upevnění na dvojitém závitu spoj zajišťuje vysoké hodnoty přípoje v tahu a tlaku upevňovací prvky lze zapustit do líce opláštění nebo šikmo osadit jako skrytý spoj je umožněna montáž prken do polštářů s odvětrávací mezerou je možné čisté zapuštění hlavy vrutu i u modřínového dřeva hlavy vrutů po montáži nejsou téměř viditelné pro agresivní prostředí doporučujeme použití vrutu z austenitické nerezové oceli A2 typ materiál průměr závitů d (mm) délka L (mm) WT T 4,5 x... WT S 5 x... označení/rozměry v mm délka závitu S spodní (mm) délka závitu S horní (mm) průměr hlavy vrutu d k (mm) počet kusů v balení cena za 1 ks bez DPH materiál WT T WT T 4,5 x ,5 200 WT T 4,5 x , ,30 2,90 WT S WT S 5 x ,0 200 WT S 5 x , ,10 5,90 montážní nástavec T20W 25 HEX 1 / 4 " 1 136, 5

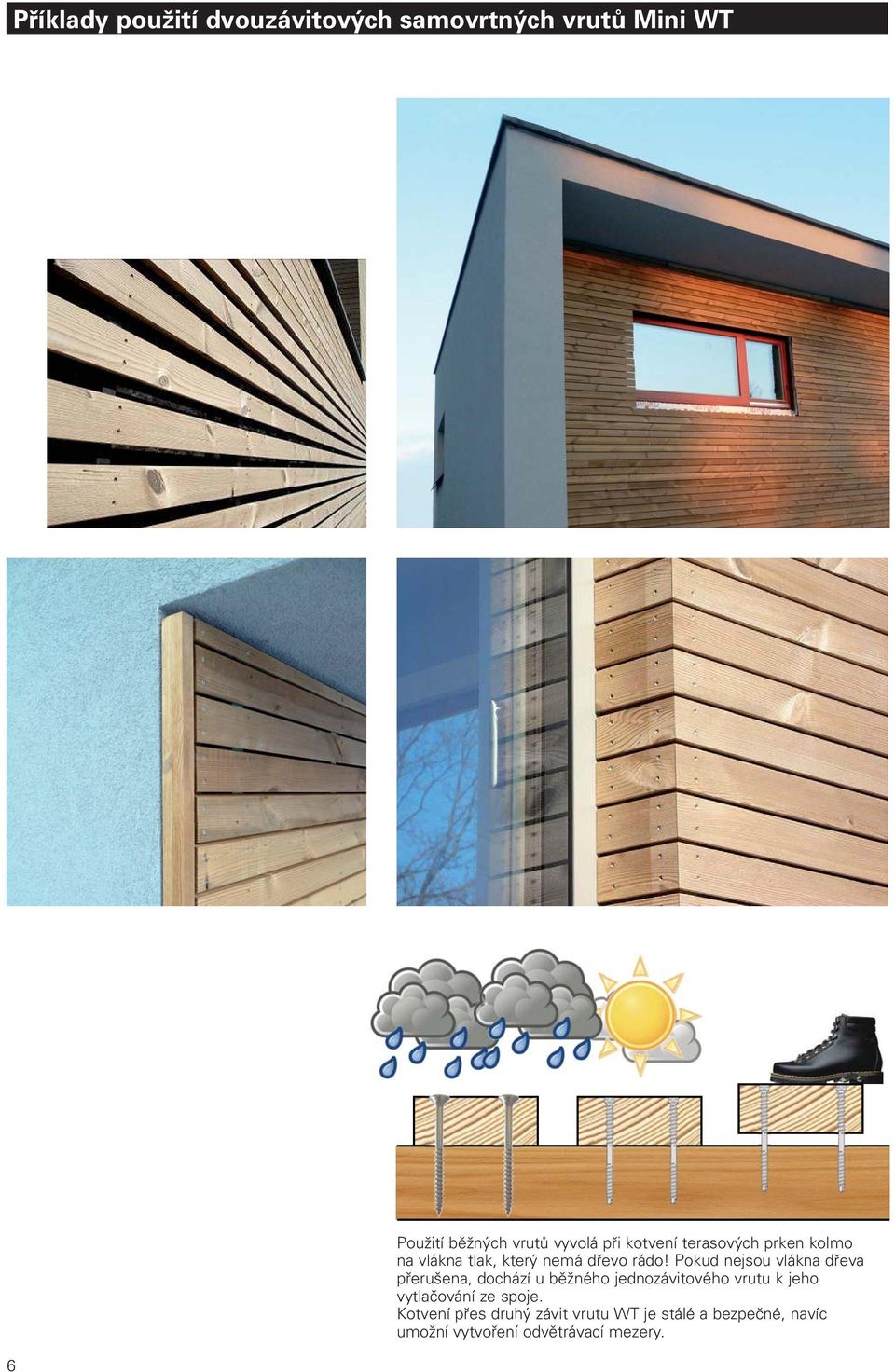

8 Příklady použití dvouzávitových samovrtných vrutů Mini WT 6 Použití běžných vrutů vyvolá při kotvení terasových prken kolmo na vlákna tlak, který nemá dřevo rádo! Pokud nejsou vlákna dřeva přerušena, dochází u běžného jednozávitového vrutu k jeho vytlačování ze spoje. Kotvení přes druhý závit vrutu WT je stálé a bezpečné, navíc umožní vytvoření odvětrávací mezery.

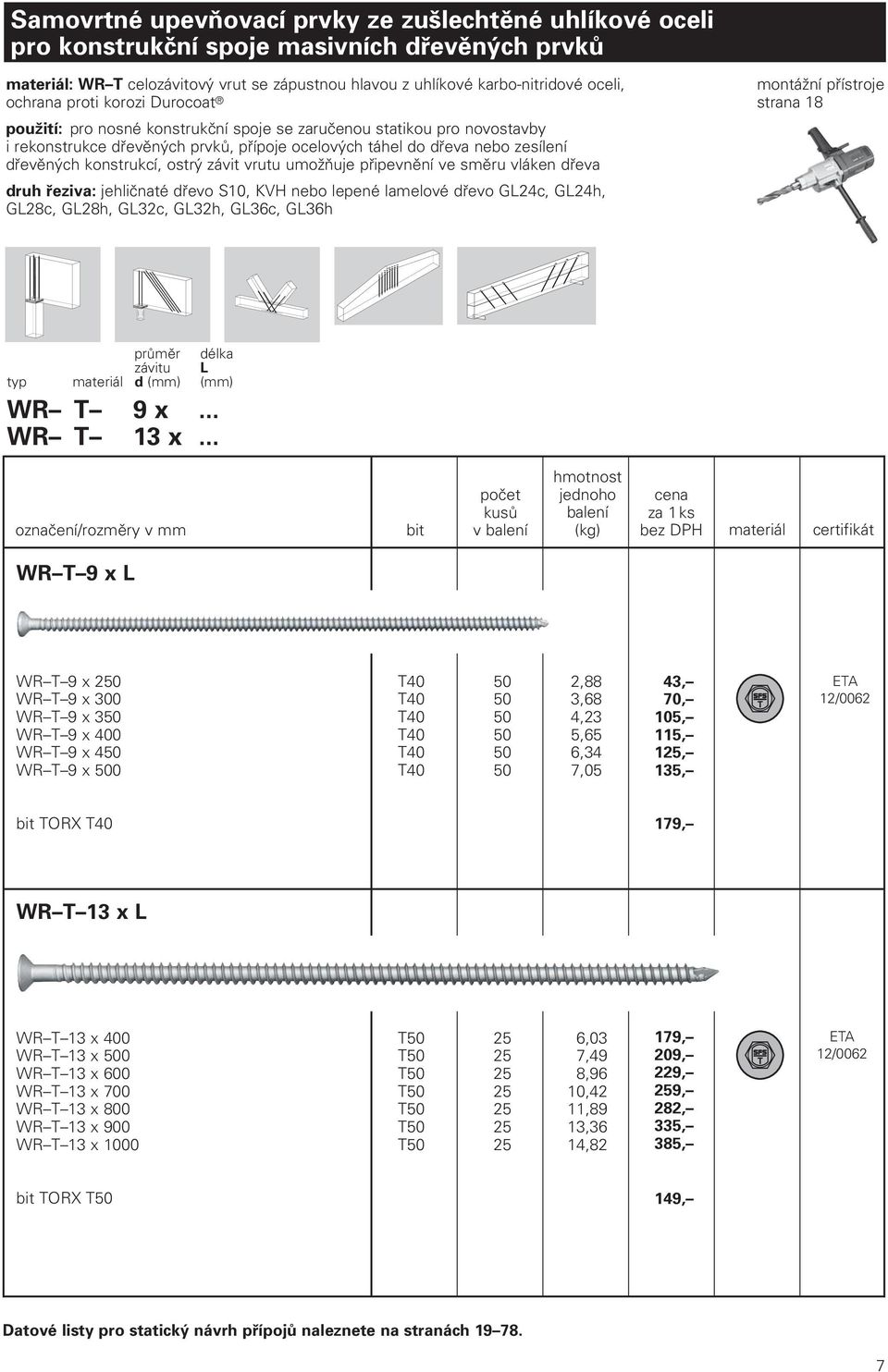

9 Samovrtné upevňovací prvky ze zušlechtěné uhlíkové oceli pro konstrukční spoje masivních dřevěných prvků materiál: WR T celozávitový vrut se zápustnou hlavou z uhlíkové karbo-nitridové oceli, ochrana proti korozi Durocoat montážní přístroje strana 18 použití: pro nosné konstrukční spoje se zaručenou statikou pro novostavby i rekonstrukce dřevěných prvků, přípoje ocelových táhel do dřeva nebo zesílení dřevěných konstrukcí, ostrý závit vrutu umožňuje připevnění ve směru vláken dřeva druh řeziva: jehličnaté dřevo S10, KVH nebo lepené lamelové dřevo GL24c, GL24h, GL28c, GL28h, GL32c, GL32h, GL36c, GL36h typ průměr závitu materiál d (mm) WR T WR T délka L (mm) 9 x x... označení/rozměry v mm bit počet kusů v balení hmotnost jednoho balení (kg) cena za 1 ks bez DPH T40 T40 T40 T40 T40 T ,88 3,68 4,23 5,65 6,34 7,05 43, 70, 105, 115, 125, 135, materiál certifikát WR T 9 x L WR T 9 WR T 9 WR T 9 WR T 9 WR T 9 WR T 9 x x x x x x ETA 12/ , bit TORX T40 WR T 13 x L WR T 13 WR T 13 WR T 13 WR T 13 WR T 13 WR T 13 WR T 13 x x x x x x x T50 T50 T50 T50 T50 T50 T bit TORX T50 6,03 7,49 8,96 10,42 11,89 13,36 14,82 179, 209, 229, 259, 282, 335, 385, ETA 12/ , Datové listy pro statický návrh přípojů naleznete na stranách

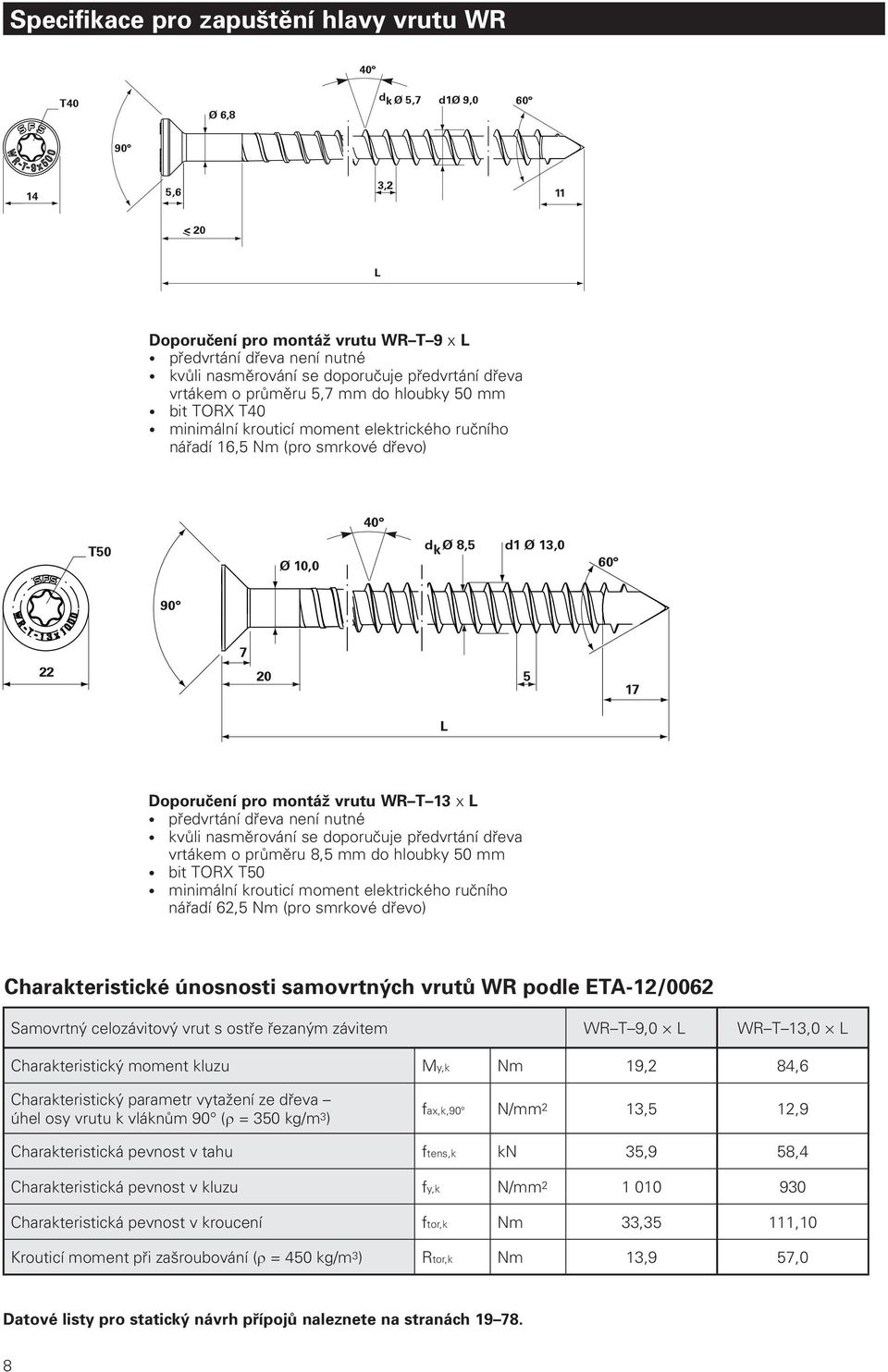

10 Specifikace pro zapuštění hlavy vrutu WR 40 T40 Ø 6,8 d k Ø 5,7 d1ø 9, ,6 3,2 11 < 20 L Doporučení pro montáž vrutu WR T 9 x L předvrtání dřeva není nutné kvůli nasměrování se doporučuje předvrtání dřeva vrtákem o průměru 5,7 mm do hloubky 50 mm bit TORX T40 minimální krouticí moment elektrického ručního nářadí 16,5 Nm (pro smrkové dřevo) 40 T50 Ø 10,0 d k Ø 8,5 d1 Ø 13, L Doporučení pro montáž vrutu WR T 13 x L předvrtání dřeva není nutné kvůli nasměrování se doporučuje předvrtání dřeva vrtákem o průměru 8,5 mm do hloubky 50 mm bit TORX T50 minimální krouticí moment elektrického ručního nářadí 62,5 Nm (pro smrkové dřevo) Charakteristické únosnosti samovrtných vrutů WR podle ETA-12/0062 Samovrtný celozávitový vrut s ostře řezaným závitem WR T 9,0 L WR T 13,0 L Charakteristický moment kluzu My,k Nm 19,2 84,6 Charakteristický parametr vytažení ze dřeva úhel osy vrutu k vláknům 90 ( = 350 kg/m 3 ) fax,k,90 N/mm 2 13,5 12,9 Charakteristická pevnost v tahu ftens,k kn 35,9 58,4 Charakteristická pevnost v kluzu fy,k N/mm Charakteristická pevnost v kroucení ftor,k Nm 33,35 111,10 Krouticí moment při zašroubování ( = 450 kg/m 3 ) Rtor,k Nm 13,9 57,0 Datové listy pro statický návrh přípojů naleznete na stranách

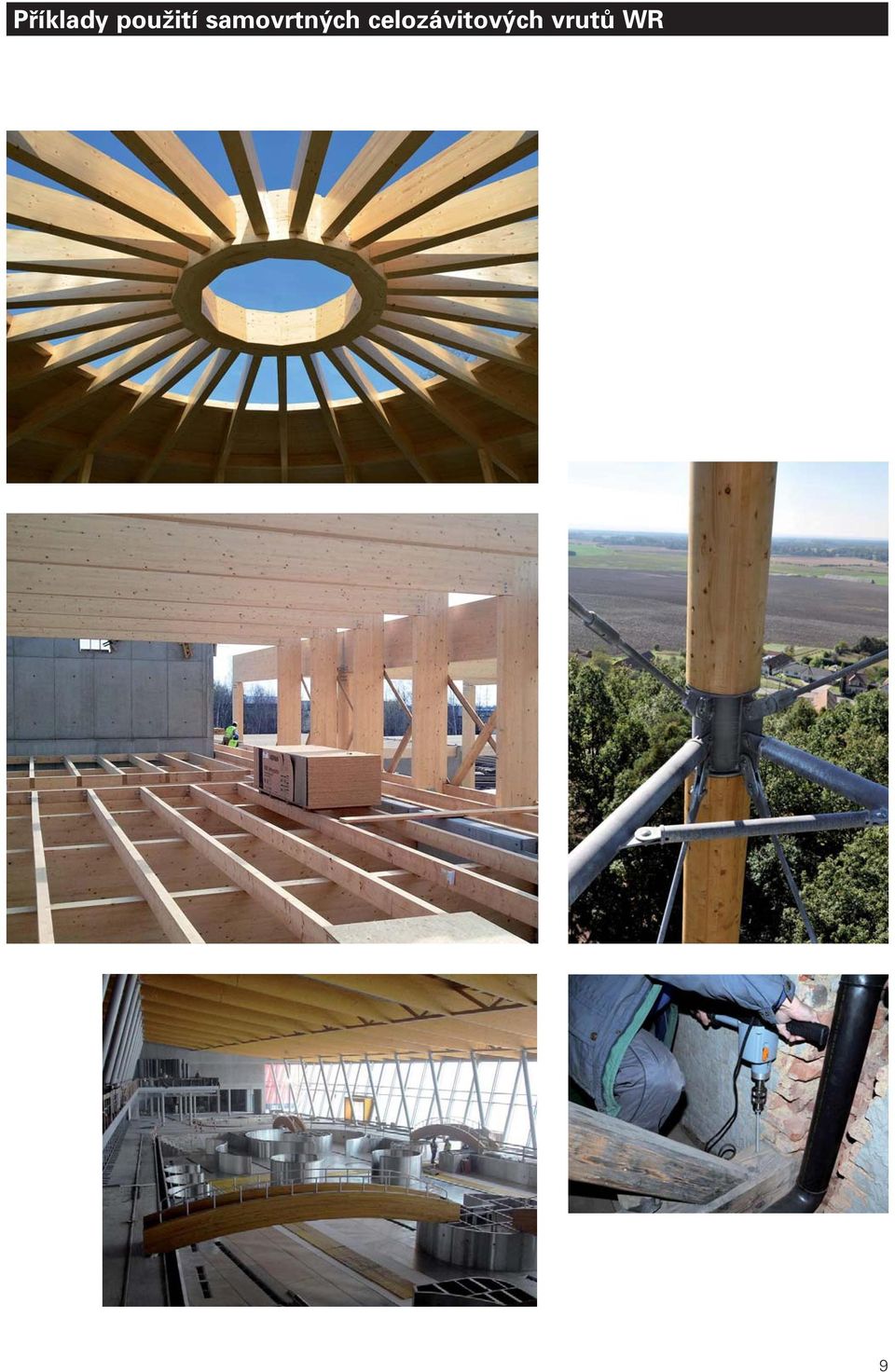

11 Příklady použití samovrtných celozávitových vrutů WR 9

12 Závitová tyč WB pro zesílení dřevěných vaznic materiál: WB T uhlíková ocel, galvanicky pozinkovaná, bez chromu VI použití: zesilování dřeva kolmo k vláknům, a to zejména u lepených lamelových nosníků montážní přístroje strana 18 druh řeziva: jehličnaté dřevo S10, KVH nebo lepené lamelové dřevo GL24c, GL24h, GL28c, GL28h, GL32c, GL32h, GL36c, GL36h montáž závitová tyč se před montáží zkrátí na požadovanou délku upevnění (například ruční úhlovou bruskou) otvor pro závitovou tyč WB se předvrtá vrtákem o průměru 12 mm pro tyč WB T 16 a vrtákem o průměru 15 mm pro tyč WB T 20 doporučujeme vrtat prvních 50 cm otvoru do dřeva vrtačkou na stojanu, aby se zajistil přesný směr vývrtu následné hloubkové vrtání lze provádět vrtáky dostupnými pro systém WB pro zašroubování závitových tyčí používejte vrtačku s vysokým kroutícím momentem pro závitovou tyč WB-T-16 nejméně 150 Nm, pro WB-T-20 nejméně 220 Nm, příklepové vrtačky nejsou vhodné typ materiál průměr závitů d (mm) délka L (mm) WB T 16 x... WB T 20 x... označení/rozměry v mm délka jednoho kusu tyče (mm) počet kusů v balení cena za 1 ks bez DPH materiál WB T WB T 16 x L WB T 20 x L , 1 010, montážní příslušenství šroubovací nástavec ZE-16-WB pro WB-T-16 ZE-20-WB pro WB-T-20 pohonná hřídel kužel Morse 3 ZA1/2"-MK , 1 430, 5 490, Datové listy pro statický návrh přípojů naleznete na stranách

13 Příklady použití celozávitových tyčí WB 11

14 Nadkrokevní zateplení nebo skládané zateplení stěny budovy materiál: vrut UD ze zušlechtěné uhlíkové oceli, ochrana proti korozi Durocoat použití: postupné vylepšování vrutu zvýšilo možnosti jeho použití nejen pro nadkrokevní zateplení, ale i pro skládané zateplení stěny budovy druh řeziva: jehličnaté dřevo S10 nebo KVH přednosti: vrtací hrot zabrání vzniku prasklin ve dřevě dvojzávitový vrut se stejně stoupajícími závity ulehčuje nastavení pozice kontralatě nová frézka usnadňuje zašroubování a přeruší vlákna dřeva větší průměr závitu vrutu zvyšuje návrhové hodnoty upevnění E kontrolovaný přítlak kontralatě na tepelnou izolaci za pomoci definovaného přenosu sil přes závity vrutu vysoký přenos zatížení v tahu i v tlaku pro tepelné izolace tloušťky až 300 mm minimální tepelné mosty u plnoplošného zateplení montážní šablona a bit je v každém balení zdarma 120 E optimální vruty uzpůsobené použití obsáhlá nabídka délek vrutů od mm delší rozměry vrutu lze vyrobit na zakázku spolehlivá ochrana proti korozi vrstvou Durocoat 120 staticky prokazatelné bezpečné řešení evropské technické schválení ETA-12/0038 výpočetní program uživatelsky přátelský postup výpočtu typ průměr závitu d (mm) délka L (mm) UD 7,5 x... označení/rozměry v mm délka (mm) tloušťka tepelné izolace při výšce kontralatě (mm) tloušťka záklopu (mm) počet kusů v balení cena za 1 ks bez DPH materiál certifikát UD UD 7,5 x Vrtací špice vrtá rychleji a zabraňuje praskání kontralatí , 28, 29, 30, 31, 32, 33, 34, 37, 56, 69, 77, ETA 12/0038 montážní nástavec T40 70 HEX 1 / 4 " 1 179, Datové listy pro statický návrh přípojů naleznete na stranách

15 Příklady použití samovrtných dvouzávitových vrutů UD 13

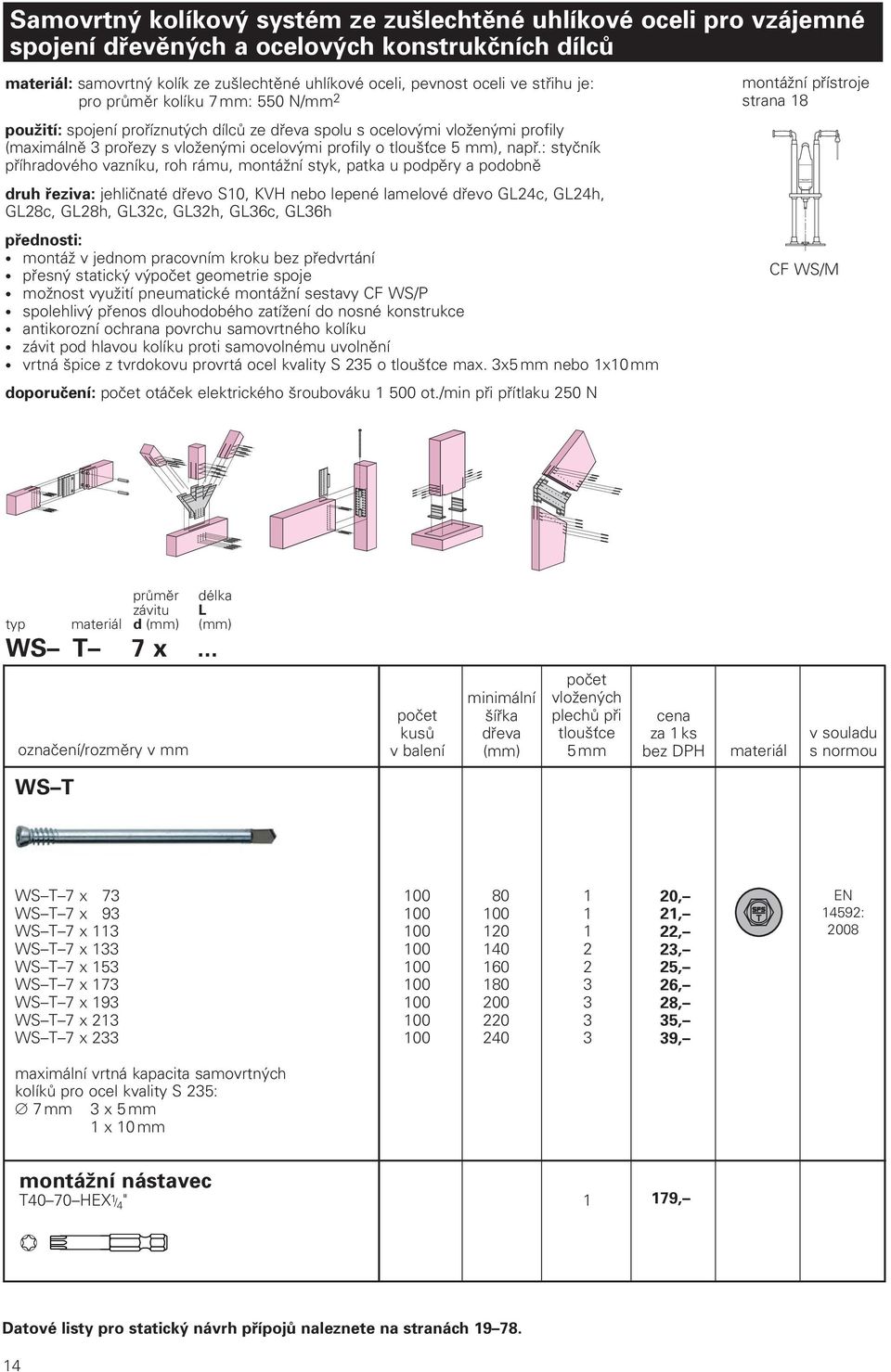

16 Samovrtný kolíkový systém ze zušlechtěné uhlíkové oceli pro vzájemné spojení dřevěných a ocelových konstrukčních dílců materiál: samovrtný kolík ze zušlechtěné uhlíkové oceli, pevnost oceli ve střihu je: pro průměr kolíku 7 mm: 550 N/mm 2 použití: spojení proříznutých dílců ze dřeva spolu s ocelovými vloženými profily (maximálně 3 prořezy s vloženými ocelovými profily o tloušťce 5 mm), např.: styčník příhradového vazníku, roh rámu, montážní styk, patka u podpěry a podobně druh řeziva: jehličnaté dřevo S10, KVH nebo lepené lamelové dřevo GL24c, GL24h, GL28c, GL28h, GL32c, GL32h, GL36c, GL36h přednosti: montáž v jednom pracovním kroku bez předvrtání přesný statický výpočet geometrie spoje možnost využití pneumatické montážní sestavy CF WS/P spolehlivý přenos dlouhodobého zatížení do nosné konstrukce antikorozní ochrana povrchu samovrtného kolíku závit pod hlavou kolíku proti samovolnému uvolnění vrtná špice z tvrdokovu provrtá ocel kvality S 235 o tloušťce max. 3x5 mm nebo 1x10 mm doporučení: počet otáček elektrického šroubováku ot./min při přítlaku 250 N montážní přístroje strana 18 CF WS/M typ materiál průměr závitu d (mm) délka L (mm) WS T 7 x... označení/rozměry v mm počet kusů v balení minimální šířka dřeva (mm) počet vložených plechů při tloušťce 5 mm cena za 1 ks bez DPH materiál v souladu s normou WS T WS T 7 x WS T 7 x WS T 7 x WS T 7 x WS T 7 x WS T 7 x WS T 7 x WS T 7 x WS T 7 x maximální vrtná kapacita samovrtných kolíků pro ocel kvality S 235: 7 mm 3 x 5 mm 1 x 10 mm 20, 21, 22, 23, 25, 26, 28, 35, 39, EN 14592: 2008 montážní nástavec T40 70 HEX 1 / 4 " 1 179, Datové listy pro statický návrh přípojů naleznete na stranách

17 Příklady použití samovrtných kolíků WS 15

18 Vruty pro spřažení dřeva s betonem materiál: vrut VB ze zušlechtěné uhlíkové oceli, ochrana proti korozi Durocoat použití: pro dřevěné stropy u novostaveb a rekonstrukcí, za účelem zhodnocení prostoru nad dřevěným stropem přednosti spřahujících vrutů VB: kompletní certifikovaný systém upevnění od jednoho výrobce s dlouholetými praktickými zkušenostmi univerzální řešení pro novostavby i rekonstrukce možnost vyššího statického zatížení stávajícího stropu minimální zásah do konstrukce a krátká doba výstavby kombinace předností železobetonu a dřevěného stropu vysoká únosnost při malé výšce betonu (doporučeno 8 cm, minimálně 6 cm) úspora nákladů vzhledem k rychlé a bezpečné montáži spřažení celkové prodloužení životnosti a spolehlivosti dřevěného stropu zaručený statický výpočet spřažení dřeva s betonem statický návrh vrutů přesně odpovídá uvažovanému průběhu zatížení jednoduchá montáž vrutů bitem V40 (vnější TORX) bez předvrtání zašroubováním vrutu do dřevěného trámu pod úhlem 45 je zajištěn univerzální přenos tlakových i tahových sil zvýšená odolnost proti hluku zvýšená požární odolnost dřevěného stropu na 45 min. systém je ověřen požární zkouškou ve společnosti PAVUS spřažený dřevobetonový strop zlepšuje tepelnou akumulaci doporučení: doporučená tloušťka drátů kari-sítě je 6 mm, doporučená tloušťka železobetonu je 80 mm (min. 60 mm) typ délka trnu (mm)l průměr závitu d (mm) délka L (mm) VB 48 7,5 x... označení/rozměry v mm počet kusů v balení cena za 1 ks bez DPH materiál certifikát VB VB 48 7,5 x VB 48 7,5 x , 35, ETA 13/0699 montážní nástavec V40 15VB 1 299, Výběr délky vrutu VB podle tloušťky záklopu tloušťka záklopu t s (mm) únosnost ve střihu pro 1 pár vrutů VB (kn) L = 100 L = ,6 18, ,6 18, ,6 18, ,0 18, , ,1 nárůst únosnosti při použití vrutu L = 165 mm (%) Návrhový software si můžete stáhnout na přes náš e-servis. 16

19 Příklady použití samovrtných spřahujících vrutů VB 17

20 Montážní přístroje a příslušenství označení cena za 1 ks bez DPH označení cena za 1 ks bez DPH Vruty WT Vruty UD montážní nástavec T20W 25 HEX 1 / 4 " montážní nástavec T30 25 HEX 1 / 4 " montážní nástavec T30 70 HEX 1 / 4 " montážní nástavec T HEX 1 / 4 " montážní nástavec T HEX 1 / 4 " montážní nástavec T40 70 HEX 1 / 4 " montážní nástavec T HEX 1 / 4 " montážní nástavec T HEX 1 / 4 " montážní nástavec T HEX 1 / 4 " montážní nástavec T HEX 1 / 4 " 136, 64, 110, 312, 420, 179, 192, 200, 420, 440, montážní nástavec T40 70 HEX 1 / 4 " Kolíky WS montážní nástavec T40 70 HEX 1 / 4 " montážní sestava CF WS/P* 179, 179, Vruty WR montážní nástavec T40 70 HEX 1 / 4 " montážní nástavec T50 36 HEX 5 / 16 " 179, 149, Protool DRP 32-4* * montážní přístroj CF WS/M* Tyče WB šroubovací nástavec ZE-16-WB pro WB-T-16 ZE-20-WB pro WB-T , 1 430, pohonná hřídel kužel Morse 3 ZA1/2"-MK , Protool DRP 32-4* * Vruty VB montážní nástavec vnější TORX V40 15VB 299, *Montážní přístroje lze zapůjčit. 18

21 DL01 EN Systémy upevnění WT pro konstrukce dřevěných staveb Základy posuzování systému WT krokev krokev/vaznice čelní spoj prvků WT čelní spoj prvků hlavní/vedlejší nosník zářez v podpoře zesílení upevnění do podpory spojení prvků zesílení proti otlačení vnější stěna Výhody dvouzávitových samovrtných vrutů v systému WT n vysoká únosnost n jednoduché tesařské spoje n vruty lze zapustit do dřeva n vysoká požární odolnost n montáž bez předvrtání n přenos tahových i tlakových sil n upevňovací prvky jsou skryty ve dřevě n ETA-12/

22 Hodnoty únosnosti upevňovacích prvků Návrhové hodnoty pro charakteristické hustoty tabulka 1 rostlé dřevo, křížově lamelové dřevo C lepené lamelové dřevo GL 24c 28c / 24h hustota k [kg/m 3 ] sspann Únosnost v tahu při 90 v závislosti na hustotě tabulka 2 WT-S/T-6,5 xl[mm] WT-T-6,5 xl[mm] hustota k [kg/m 3 ] ,35 2, odolnost 3,35 3,58 proti 130 s g 55 h min 70 4,61 4,93 vytažení 160 [mm] 65 [mm] 85 5,45 5,82 ze dřeva F N,Rk [kn] 6,71 7, ,97 8,51 F N,Rd = F. N,Rk k mod M M = 1,3 M (GL) = 1,25 sg WT-T-8,2 x L [mm] hustota k [kg/m 3 ] ,12 7, odolnost 8,76 9, proti 10,40 11,11 s g h min 125 vytažení 11,71 12,51 [mm] [mm] ze dřeva 13,36 14, F N,Rk [kn] 14,78 15, ,78 15,78 Smykové spojení, polovina délky závitu v obou konstrukčních prvcích tabulka 3 d 1 WT-S/T-6,5 xl[mm] WT-T-6,5 xl[mm] hustota k [kg/m 3 ] ,66 1, odolnost 2,37 2,53 proti 130 s g 55 h min 50 3,26 3,48 vytažení 160 [mm] 65 [mm] 60 3,85 4,12 ze dřeva F v,rk [kn] 4,74 5, ,63 6,02 Upozornění: při jednostranném šikmém osazení mohou být převzaty síly pouze z jednoho směru (viz obrázek). F v,rd = F. v,rk k mod M M = 1,3 M (GL) = 1,25 WT-T-8,2xL[mm] hustota k [kg/m 3 ] ,03 5, odolnost 6,19 6, proti 7,35 7,85 s g h min 90 vytažení 8,28 8,85 [mm] [mm] ze dřeva 9,44 10, F v,rk [kn] 10,45 11, ,45 11,16 Poznámky s g = s spann = příslušná délka závitu h min = nejmenší výška konstrukčního prvku Hodnoty platí pro přípoje, u nichž jsou spojovací prostředky osazeny polovinou délky v obou konstrukčních prvcích. Musí se dodržet geometrie přípoje podle výkresů. Výpočet návrhových hodnot podle vzorce v rámečku vedle tabulek. Před prováděním musí všechny výpočty ověřit a schválit zodpovědný projektant. 20

23 Hodnoty únosnosti upevňovacích prvků Přípoj hlavní/vedlejší nosník tabulka 4 DL01 sspann sg F. 1,Rk k mod F M1 v,rd= min( ) F 2,Rk M2 M1 =1,3 M2 =1,1 M (GL) = 1,25 WT-S/T-6,5 xl[mm] WT-T-6,5 xl[mm] WT-T-8,2 x L [mm] hustota k [kg/m 3 ] * * * * * * * * * * odolnost * * proti 130 s g 55 h min 110 m 55 5,91 6,31 vytažení 160 [mm] 65 [mm] 130 [mm] 65 7,09 7,57 ze dřeva F 1,Rk [kn] 8,87 9, ,65 11,37 vzpěrná únosnost vrutu F 2,Rk [kn] 9,66 9,87 * Není dodržena povinná vzdálenost od okraje hustota k [kg/m 3 ] ,26 9, odolnost 11,58 12, proti 13,90 14,85 s g h min m vytažení 15,76 16,83 [mm] [mm] [mm] ze dřeva 18,08 19, F 1,Rk [kn] 20,09 21, ,09 21,46 vzpěrná únosnost vrutu F 2,Rk [kn] 16,78 17,10 Hlavní nosník musí být dostatečně vyztužen proti působení sil od vzpěru a od kroucení. Smykové napětí musí být posouzeno samostatně. d 1 Střihový spoj, polovina délky závitu v obou konstrukčních prvcích tabulka 5 F v,rd = F. v,rk k mod M M = 1,1 M (GL) = 1,25 WT-S-6,5 xl[mm] WT-T-6,5 xl[mm] WT-T-8,2xL[mm] hustota k [kg/m 3 ] ,08 2, ,33 2, ,65 2, střihový 2,21 2,39 s g h min odpor ,85 2,99 [mm] [mm] ze dřeva F v,rk [kn] 3,16 3, ,37 3, ,69 3, ,00 4, ,53 4, ,94 5, střihový 5,35 5,64 s g h min odpor ,50 5,73 [mm] [mm] ze dřeva F v,rk [kn] 5,50 5, ,50 5, ,50 5,73 Úhel mezi směrem zatížení a vlákny dřeva: =90. Poznámky s g = s spann = příslušná délka závitu h min = nejmenší výška konstrukčního prvku Smykové napětí musí být posouzeno samostatně. Hodnoty platí pro přípoje, u nichž jsou spojovací prostředky osazeny polovinou délky v obou konstrukčních prvcích. Musí se dodržet geometrie přípoje podle výkresů. Výpočet návrhových hodnot podle vzorce v rámečku vedle tabulek. Před prováděním musí všechny výpočty ověřit a schválit zodpovědný projektant. 21

24 Hodnoty únosnosti upevňovacích prvků Vzdálenosti od okraje a mezilehlé vzdálenosti tabulka 6 Osově Střih d 1 mm sspann WT-S/T-6,5xL a 2 a 2 a 2 a 2 rovnoběžně s vlákny a (4+cos ) d kolmo k vláknům a d a 2, red. * 2,5 16 namáhané čelo a 1,t 80 mm nenamáhané čelo a 1,c d (1+6sin ) d namáhaný okraj a 2,t max. [(2+2sin ) d; 3d] nenamáhaný okraj a 2,c 15 3 d sg WT-T-8,2xL rovnoběžně s vlákny a (4+cos ) d kolmo k vláknům a d a 2, red. * 2,5 20 namáhané čelo a 1,t 80 mm nenamáhané čelo a 1,c d (1+6sin ) d namáhaný okraj a 2,t max. [(2+2sin ) d; 3d] nenamáhaný okraj a 2,c d *možné pouze při: a 1 10 d 1 = úhel mezi působící silou a vlákny dřeva/hodnoty v mm a 1 a 1 a 1 a 1 d 1 a 2,t a 2,c a 1,t a 1,c Mezilehlé vzdálenosti u zkřížených dvojic vrutů tabulka 7 k,i = úhel křížení (0 k,i 90 ) rovnoběžně s vlákny a WT-S/T-6,5xL a kolmo k vláknům a 2, red. * rovnoběžně s vlákny a WT-T-8,2xL a kolmo k vláknům a 2, red. * *možné pouze při: a 1 10 d 1 Hodnoty, které zde nejsou uvedeny, najdete v tabulce 6 (hodnoty v mm). k,2 k,1 Poznámky průměr předvrtání dřeva: WT-S/T-6,5 4,0 mm WT-T-8,2 5,4 mm Je nutné zohlednit požadovanou minimální tloušťku dřeva. Před prováděním musí všechny výpočty ověřit a schválit zodpovědný projektant. 22

25 DL EN 1995 Základy posuzování systému WR WR WR Výhody n n n n n vysoká únosnost jednoduché tesařské spoje přípoje dřevo-ocel vysoká požární odolnost rychlá montáž bez předvrtání n n n přenos posouvajících a normálových sil upevňovací prvky jsou skryty ve dřevě ETA-12/

26 l Hodnoty únosnosti upevňovacích prvků Návrhové hodnoty pro charakteristické hustoty tabulka 1 rostlé, kříž. lamelové dřevo C lepené lamelové dřevo GL 24c 28c / 24h 32c / 28h 36c / 32h 36h hustota k [kg/m 3 ] Únosnost v tahu od v závislosti na hustotě tabulka 2 α = α = F 1,Rk. k mod F M1 N,Rd = F min( ) 2,Rk M2 M1 =1,3 M2 =1,3 M1 (GL)= 1,25 WR-T-13xL[mm] WR-T-9xL[mm] hustota k [kg/m 3 ] ,4 15,4 16,3 17,0 17, odolnost 17,3 18,5 19,6 20,4 21,1 proti 350 l ef ,2 21,5 22,9 23,8 24,6 vytažení 400 [mm] ,0 24,6 26,1 27,2 28,2 ze dřeva F 1,Rk [kn] 25,9 27,7 29,4 30,6 31, ,8 30,8 32,7 34,0 35,2 únosnost vrutu v tahu F 2,Rk [kn] 35,9 hustota k [kg/m 3 ] ,5 35,8 38,1 39,5 41, odolnost 41,9 44,8 47,6 49,4 51, proti 50,3 53,7 57,1 59,3 61,5 l 700 ef 350 vytažení 58,7 62,7 66,6 69,2 71,8 [mm] ze dřeva 67,1 71,6 76,1 79,1 82, F 1,Rk [kn] 75,5 80,6 85,6 89,0 92, ,9 89,6 95,2 98,9 102,5 únosnost vrutu v tahu F 2,Rk [kn] 58,4 Smykové spojení, polovina délky závitu v obou konstrukčních prvcích tabulka 3 Upozornění: při jednostranném šikmém osazení mohou být převzaty síly pouze z jednoho směru (viz obrázek). F 1,Rk. k mod F M1 v,rd = F min( ) 2,Rk M2 M1 =1,3 M2 =1,3 M1 (GL)= 1,25 WR-T-13xL[mm] WR-T-9xL[mm] hustota k [kg/m 3 ] ,2 10,9 11,6 12,0 12, odolnost 12,2 13,0 13,9 14,4 14,9 proti 350 l ef 175 h min ,3 15,2 16,2 16,8 17,4 vytažení 400 [mm] 200 [mm] ,3 17,4 18,5 19,2 19,9 ze dřeva F 1,Rk [kn] 18,3 19,6 20,8 21,6 22, ,4 21,7 23,1 24,0 24,9 únosnost vrutu v tahu F2,Rk [kn] 25,4 hustota k [kg/m 3 ] ,7 25,3 26,9 28,0 29, odolnost 29,6 31,7 33,6 35,0 36, proti 35,6 38,0 40,4 41,9 43,5 l ef h min 258 vytažení 41,5 44,3 47,1 48,9 50,7 [mm] [mm] ze dřeva 47,4 50,7 53,8 55,9 58, F 1,Rk [kn] 53,4 57,0 60,6 62,9 65, ,3 63,3 67,3 69,9 72,5 únosnost vrutu v tahu F 2,Rk [kn] 41,3 Poznámky l ef = efektivní délka závitu h min = nejmenší výška konstrukčního prvku Hodnoty platí pro přípoje, u nichž jsou spojovací prostředky osazeny polovinou délky v obou konstrukčních prvcích. Musí se dodržet geometrie přípoje podle výkresů. Výpočet návrhových hodnot podle vzorce v rámečku vedle tabulek. Před prováděním musí všechny výpočty ověřit a schválit zodpovědný projektant. 24

27 l Hodnoty únosnosti upevňovacích prvků Střihový spoj, polovina délky závitu v obou konstrukčních prvcích tabulka 4 DL02 hustota k [kg/m 3 ] WR-T-9 střihový odpor 4,9 5,1 5,3 5,4 5,5 WR-T-13 F V,Rk [kn] 12,1 12,6 13,1 13,4 13,7 úhel k vláknům dřeva: = 90 F v,rd = F v, Rk. k mod M M = 1,3 M (GL)= 1,25 Připojení ocelové desky namáhané na smyk tabulka 5 Hloubka zapuštění: hlava vrutu musí být plnoplošně zapuštěna do zahloubení v ocelové desce (geometrie hlavy vrutu je zobrazena na straně 8) F 1,Rk. k mod F M1 v,rd = F min( ) 2,Rk M2 M1 =1,3 M2 =1,3 M1 (GL)= 1,25 WR-T-13xL[mm] hustota k [kg/m 3 ] ,1 48,1 51,1 53,1 55, odolnost 56,9 60,8 64,6 67,1 69, proti 68,8 73,5 78,1 81,1 84,1 l ef h min 490 vytažení 80,6 86,1 91,5 95,1 98,6 [mm] [mm] ze dřeva 92,5 98,8 105,0 109,1 113, F 1,Rk [kn] 104,4 111,4 118,4 123,0 127, ,2 124,1 131,9 137,0 142,1 únosnost vrutu v tahu F 2,Rk [kn] 41,3 d p = tloušťka ocelové desky (doporučujeme 5 mm) pokud není určeno jinak Pozor: Nosné přípoje ocel-dřevo mohou navrhovat a provádět pouze vyškolení odborníci! Přípoj hlavní/vedlejší nosník tabulka 6 WR-T-9 x L [mm] hustota k [kg/m 3 ] ,1 18,3 19,4 20,2 20, odolnost 21,2 22,6 24,0 25,0 25,9 proti 350 l ef 155 h min 261 m ,3 27,0 28,7 29,8 30,9 vytažení 400 [mm] 180 [mm] 297 [mm] ,3 31,3 33,3 34,6 35,9 ze dřeva F 1,Rk [kn] 33,4 35,7 37,9 39,4 40, ,5 40,0 42,5 44,2 45,8 vzpěrná únosnost vrutu F 3,Rk [kn] 20,2 20,7 21,1 21,3 21,5 F 1,Rk. k mod F M1 v,rd = F min( ) 2,Rk M2 M1 =1,3 M2 =1,1 M1 (GL)= 1,25 WR-T-13xL[mm] hustota k [kg/m 3 ] ,7 45,6 48,4 50,3 52, odolnost 54,5 58,3 61,9 64,3 66, proti 66,4 70,9 75,4 78,3 81,2 l ef h min m vytažení 78,3 83,6 88,8 92,3 95,7 [mm] [mm] [mm] ze dřeva 90,1 96,3 102,3 106,3 110, F 1,Rk [kn] 102,0 108,9 115,7 120,2 124, ,8 121,6 129,2 134,2 139,2 vzpěrná únosnost vrutu F 3,Rk [kn] 44,5 45,3 46,1 46,6 47,0 Hlavní nosník musí být dostatečně vyztužen proti působení sil od vzpěru a od kroucení. Smykové napětí musí být posouzeno samostatně. Poznámky l ef = efektivní délka závitu h min = nejmenší výška konstrukčního prvku Hodnoty F 1,Rk platí pro příslušné hloubky zapuštění závitu vrutu l ef. Musí se dodržet geometrie přípoje podle výkresů. Výpočet návrhových hodnot podle vzorce v rámečku vedle tabulek. Před prováděním musí všechny výpočty ověřit a schválit zodpovědný projektant. 25

28 Hodnoty únosnosti upevňovacích prvků Osová únosnost vrutu (tah/tlak) tabulka 7 l třída pevnosti dřeva C 24, GL 24c hustota k = 350 kg/m 3 úhel k vláknům dřeva [ ] ,7 3,1 4,4 5, ,5 6,1 8,8 11, ,2 9,2 13,2 17,3 200 odolnost 6,9 12,3 17,7 23,0 l ef 250 proti vytažení 8,6 15,4 22,1 28,8 [mm] 300 ze dřeva 10,4 18,4 26,5 34,6 350 F 1,Rk [kn] 12,1 21,5 30,9 40, ,8 24,6 35,3 46, ,6 27,6 39,7 51, ,3 30,7 44,2 57,6 únosnost vrutu v tahu F 2,Rk [kn] 35,9 max. vzpěr vrutu F 3,Rk [kn] 12,8 13,4 13,9 14,3 14,7 15,0 15,4 WR-T-9 WR-T-13 úhel k vláknům dřeva [ ] ,0 8,9 12,9 16, ,1 17,9 25,7 33, ,1 26,8 38,6 50,3 400 odolnost 20,1 35,8 51,4 67,1 l ef 500 proti vytažení 25,2 44,7 64,3 83,9 [mm] 600 ze dřeva 30,2 53,7 77,1 100,6 700 F 1,Rk [kn] 35,2 62,6 90,0 117, ,2 71,6 102,9 134, ,3 80,5 115,7 150, ,3 89,4 128,6 167,7 únosnost vrutu v tahu F 2,Rk [kn] 58,4 max. vzpěr vrutu F 3,Rk [kn] 28,4 29,6 30,6 31,4 32,2 32,9 33,5 Odolnost proti tahu: F 1,Rk. k mod F M1 ax,rd = F min( ) 2,Rk M2 Odolnost proti tlaku: F 1,Rk. k mod F M1 ax,rd = F min( ) 3,Rk M3 M1 = 1,3 M2 =1,3 M3 =1,1 M1 (GL)= 1,25 třída pevnosti dřeva C 30, GL 24h, GL 28c hustota k = 380 kg/m 3 úhel k vláknům dřeva [ ] ,8 3,3 4,7 6, ,7 6,6 9,4 12, ,5 9,8 14,1 18,5 200 odolnost 7,4 13,1 18,9 24,6 l ef 250 proti vytažení 9,2 16,4 23,6 30,8 [mm] 300 ze dřeva 11,1 19,7 28,3 36,9 350 F 1,Rk [kn] 12,9 23,0 33,0 43, ,8 26,2 37,7 49, ,6 29,5 42,4 55, ,5 32,8 47,2 61,5 únosnost vrutu v tahu F 2,Rk [kn] 35,9 max. vzpěr vrutu F 3,Rk [kn] 13,1 13,7 14,2 14,6 15,0 15,3 15,7 WR-T-9 WR-T-13 úhel k vláknům dřeva [ ] ,4 9,6 13,7 17, ,7 19,1 27,5 35, ,1 28,7 41,2 53,7 400 odolnost 21,5 38,2 54,9 71,6 l ef 500 proti vytažení 26,9 47,8 68,7 89,6 [mm] 600 ze dřeva 32,2 57,3 82,4 107,5 700 F 1,Rk [kn] 37,6 66,9 96,1 125, ,0 76,4 109,9 143, ,4 86,0 123,6 161, ,7 95,5 137,3 179,1 únosnost vrutu v tahu F 2,Rk [kn] 58,4 max. vzpěr vrutu F 3,Rk [kn] 29,0 30,2 31,2 32,0 32,8 33,5 34,1 Poznámky Hodnoty F 1,Rk platí pro příslušné hloubky zapuštění závitu vrutu l ef. Mezilehlé hodnoty pro úhel vláken dřeva a hloubku zapuštění závitu lze lineárně interpolovat. Výpočet návrhových hodnot podle vzorce v rámečku vedle tabulek. Před prováděním musí všechny výpočty ověřit a schválit zodpovědný projektant. 26

29 l Hodnoty únosnosti upevňovacích prvků Vzdálenosti od okraje a mezilehlé vzdálenosti tabulka 8 DL02 osově střih d 1 mm WR-T-9xL WR-T-13xL rovnoběžně s vlákny a (4+cos ) d kolmo k vláknům a d namáhané čelo a 1,t 80 mm nenamáhané čelo 0 o 30 o 4 x d a 1,c o < 90 o (1+6sin ) d namáhaný okraj a 2,t max. [(2+2sin ) d; 3d] nenamáhaný okraj a 2,c d rovnoběžně s vlákny a (4+cos ) d kolmo k vláknům a d namáhané čelo a 1,t 7 d nenamáhané čelo a 1,c o 30 o 4 x d o < 90 o (1+6sin ) d namáhaný okraj a 2,t max. [(2+2sin ) d; 3d] nenamáhaný okraj a 2,c d Hodnoty vzdáleností jsou uvedeny v mm. a 1 a 1 a 2,t a 2 a 2 a 2 a 2 a 1 a 1 a 2,c a 1,t a 1,c Mezilehlé vzdálenosti u zkřížených dvojic vrutů tabulka 9 WR-T-9xL WR-T-13xL k,i = úhel křížení (0 k,i 90 ) rovnoběžně s vlákny a kolmo k vláknům a rovnoběžně s vlákny a kolmo k vláknům a Hodnoty, které zde nejsou uvedeny, najdete v tabulce 8 (hodnoty v mm). k,2 k,1 Poznámky průměr předvrtání dřeva: WR-T-9 5,7 mm WR-T-13 8,5 mm Je nutné zohlednit požadovanou minimální tloušťku dřeva. Před prováděním musí všechny výpočty ověřit a schválit zodpovědný projektant. 27

30 ETA-12/0038 Systémy upevnění Twin UD Návrh nadkrokevního zateplení pro stlačitelnou tepelnou izolaci Twin UD 1. Okrajové podmínky a vysvětlivky k použití níže uvedených tabulek posouzení je v souladu s normami EN 1990, EN , EN , ČSN-EN zatížení střechy gk = 0,60 kn/m² (např. tašková krytina) užitné zatížení Qk = 1,00 kn užitné zatížení nelze kombinovat se zatížením sněhem (dle EN ) úhel zašroubování = 60, výška kontralatě H 40 mm maximální vzdálenost vrutů 1,75 m kategorie použití 2 statická únosnost kontralatě musí být rovněž posouzena únosnost střešní konstrukce při větrném vztlaku musí být rovněž posouzena v zásadě musí být použity pro jeden kus kontralatě minimálně dva vruty zatížení od nárazu větru qp = 0,80 kn/m² sklon střechy koeficient cp 0,20 0,30 0,40 0,50 0,60 0,60 2. Stanovení délky spojovacího prostředku l (mm) tloušťka součet tloušťky tepelné izolace a bednění (záklopu) v mm kontralatě H v mm Stanovení vzdálenosti E 1 (mm) sklon střechy součet tloušťky tepelné izolace a bednění (záklopu) v mm uspořádání 1 (v páru) 0,5 E 50 H h uspořádání 2 ( jednotlivě) 0,25 E 50 H h styk kontralatí Stoss Konterlatte 0,5 E E styk kontralatí Stoss Konterlatte 0,25 E E 0,5 E 0,5 E Pro obě uspořádání platí: Pokud na jednu kontralať vychází z návrhu osm nebo méně vrutů, musí být konce kontralatí připevněny přídavnými vruty, šroubovanými kolmo ke krokvi (viz uspořádání 2).

31 4. Stanovení korekčního koeficientu f2 DL03 součet tloušťky tepelné izolace a bednění (záklopu) v mm koeficient f ,94 0,8 0,71 0,63 5. Stanovení vzdálenosti E2 (mm) sklon střechy rozteč kontralatí e (mm) zatížení sněhem sk (kn/m 2 ) 0,50 0,75 1,00 1,25 1,50 1,75 2,00 2,50 3,00 3,50 4,00 4, Stanovení rozteče spojovacích prostředků E E v mm = min E1 / e E2 f e = rozteč kontralatí v mm Hodnoty E1, E2, f2 jsou uvedeny v tabulkách. (E1, E2 v mm) Před prováděním musí všechny výpočty ověřit a schválit zodpovědný projektant. Realizační firma je zodpovědná za dodržování montážních doporučení. 29

32 ETA-12/0038 Systémy upevnění Twin UD Návrh nadkrokevního zateplení pro nestlačitelnou tepelnou izolaci Twin UD 1. Okrajové podmínky a vysvětlivky k použití níže uvedených tabulek posouzení je v souladu s normami EN 1990, EN , EN , ČSN-EN zatížení střechy gk = 0,60 kn/m² (např. tašková krytina) užitné zatížení Qk = 1,00 kn užitné zatížení nelze kombinovat se zatížením sněhem (dle EN ) úhel zašroubování = 60, výška kontralatě H 40 mm maximální vzdálenost vrutů 1,75 m kategorie použití 2 statická únosnost kontralatě musí být rovněž posouzena zatížení od větrného vztlaku musí být přeneseno kolmo zašroubovanými vruty v zásadě musí být použity pro jeden kus kontralatě minimálně dva vruty tabulky jsou platné pro tepelnou izolaci s minimální odolností proti stlačení 10% = 0,12 N/mm² 2. Stanovení délky spojovacího prostředku l (mm) tloušťka součet tloušťky tepelné izolace a bednění (záklopu) v mm kontralatě H v mm ,5 E H h styk kontralatí Stoss Konterlatte 0,5 E E E 60 30

33 DL04 3. Stanovení vzdálenosti mezi spojovacími prostředky E (mm) sklon střechy rozteč kontralatí e (mm) zatížení sněhem sk (kn/m 2 ) 0,50 0,75 1,00 1,25 1,50 1,75 2,00 2,50 3,00 3,50 4,00 4, Mezilehlé hodnoty lze lineárně interpolovat. Před prováděním musí všechny výpočty ověřit a schválit zodpovědný projektant. Realizační firma je zodpovědná za dodržování montážních doporučení. 31

34 EN : 2004/A1 Samovrtné kolíky WS Hodnoty únosnosti pro WS T 7 Před prováděním musí všechny výpočty ověřit a schválit zodpovědný projektant. Realizační firma je zodpovědná za dodržování montážních doporučení. Princip návrhu je řešen v souladu s EN :2004/A1, část 8. Zde je uveden a řešen průměr kolíku 7 mm. Pro vrtnou špici a neprovrtaný zbytek dřeva se z celkové tloušťky dřeva b ve výpočtu odečítá z jedné strany 19 mm. Uspořádání upevňovacích prvků tabulka 1 mezi kolíky od čelního spoje dřeva od okraje minimální vzdálenosti ll namáhaného nenamáhaného namáhaného nenamáhaného 1) 50 mm 20 mm 80 mm 80 mm 30 mm 20 mm 1) podle úhlu mezi kolíkem a vlákny dřeva je možné započtení redukce dle EN WS 30 x x obrázek Abbildung 1a 1a x obr. Abb. 1b Abb. obr. 1c x x Charakteristická hodnota únosnosti Rk samovrtného kolíku v kn předpoklady pro použití tabulek 2, 3 a 4: šířka zářezu t = 6 7 mm, 1 plech: tmax = 12 mm tloušťka plechu tb = 5 mm, 1 plech: tb,max = 10 mm kvalita ocelového plechu S235 spojovací prostředky jsou kolmo k vláknům dílce jsou ochráněny před vlivy počasí lepené lamelové dřevo GL24h dodržení požadavků minimálních vzdáleností (dle tabulky 1 a obrázků 1) Upevňovací systém WS je konstruován pro ocelový plech (vrtná kapacita max. 3 x 5 mm nebo 1 x 10 mm) jakosti S235/ocel37/FeE235. Pokud je bez dodatečných opatření použita ocel vyšší kvality, dochází u vloženého plechu k destrukci vrtacího hrotu kolíku, proto s námi raději toto řešení předem konzultujte. Pro zajištění optimální systémové bezpečnosti montáže doporučujeme výlučné použití montážních přístrojů řady CF WS. Při montáži samovrtných kolíků jiným ručním nářadím věnujte pozornost zejména udržení kolmého směru vrtání vzhledem k vrtanému plechu. Pokud uspořádání plechů nebo minimální tloušťka plechu (tb,min = 3 mm) neodpovídá předpokladům v tabulkách 2 až 4, určuje návrhové hodnoty únosnosti Rd pro kolík norma EN :2004/A1, část 8. Dbejte vždy na to, aby celková tloušťka propojeného dřeva b byla ve výpočtu zmenšena o 19 mm, což představuje součet délky staticky neúčinné vrtné špice kolíku a neprovrtaného zbytku dřeva. Přenos mechanických sil do plechu je prokázán. U plechů tloušťky 3 mm <_ tb <_ 5 mm musí být ověřeno otlačení plechu u otvorů. Ve spoji je rovněž posuzováno tahové napětí v čistém průřezu dřeva. Toto posouzení je rozdílné pro střední oblast dřevěného prvku s namáhanými vloženými kolíky a pro obě krajní oblasti dřevěného prvku. 32
