1 OCELOVÉ A DŘEVĚNÉ PRVKY A KONSTRUKCE Část: Dřevěné konstrukce Přednáška č. 3 Doc. Ing. Antonín Lokaj, Ph.D. VŠB Technická univerzita Ostrava, Fakulta stavební, Katedra konstrukcí, Ludvíka Podéště 1875, Ostrava Poruba

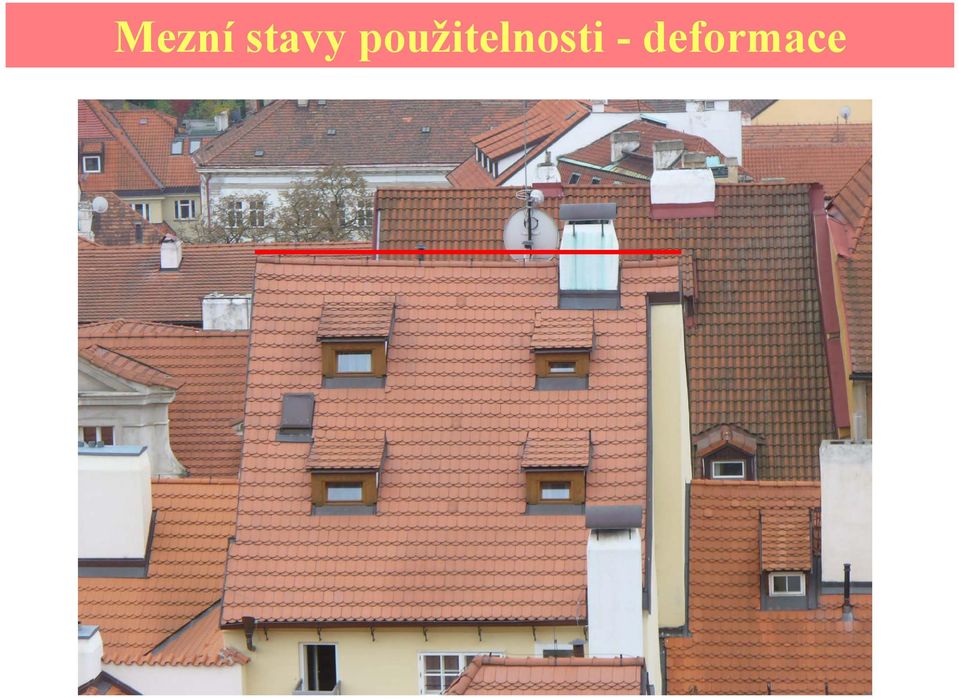

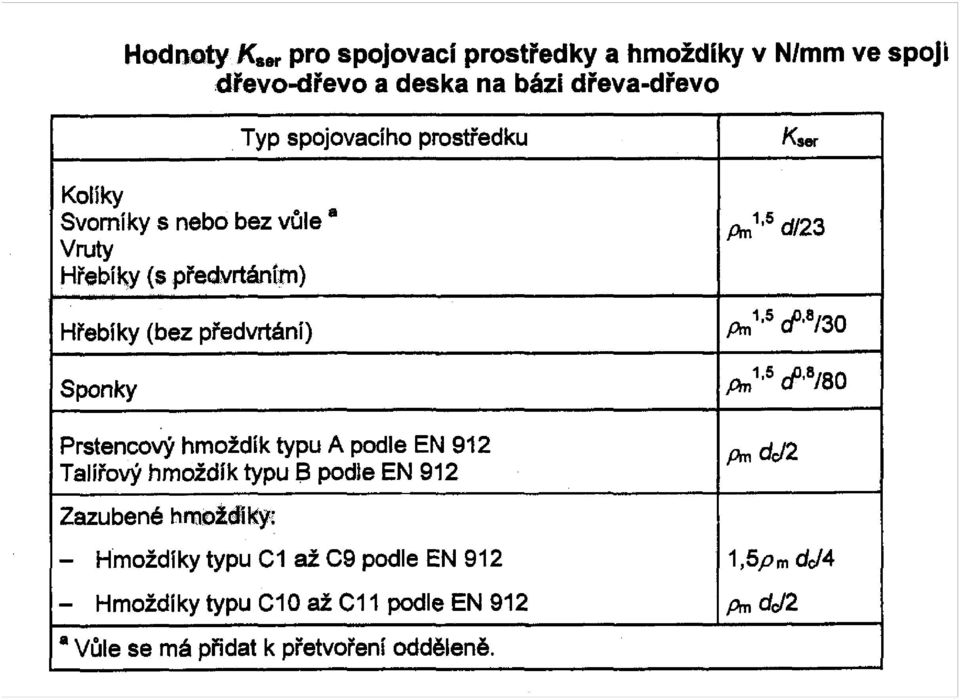

2 Mezní stavy použitelnosti - deformace

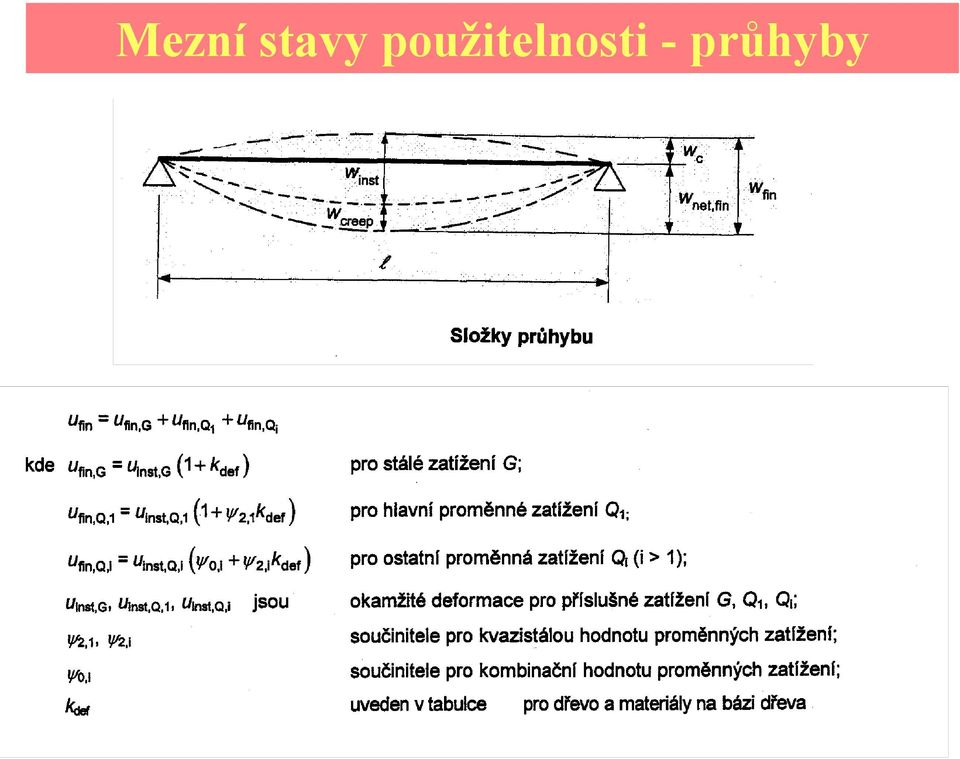

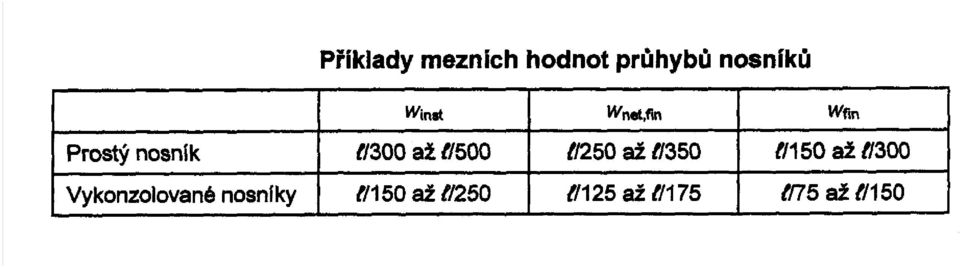

3 Mezní stavy použitelnosti - průhyby

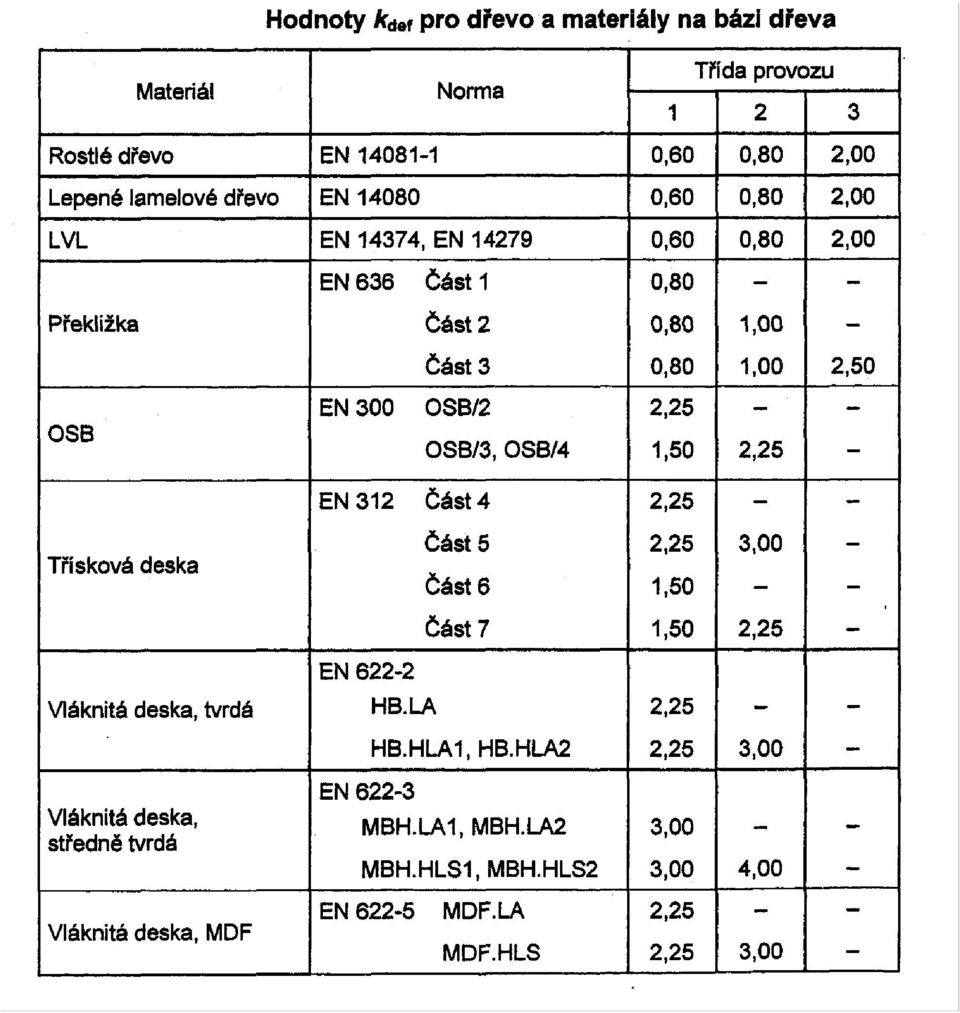

4
5
6
7 Spoje prvků dřevěných konstrukcí
8 Spoje D.K. podle druhu spojovacího prostředku: A) Tesařské spoje B) Spojovací prostředky kolíkového typu: -hřebíkové a sponkové spoje - svorníkové a kolíkové spoje - vrutové spoje C) Spojovací prostředky povrchového typu: -hmoždíky - desky s prolisovanými trny D) Lepené spoje Spoje D. K. podle tuhosti: - Nepoddajné: lepené spoje - Poddajné: tesařské spoje spoje s mechanickými spojovacími prostředky

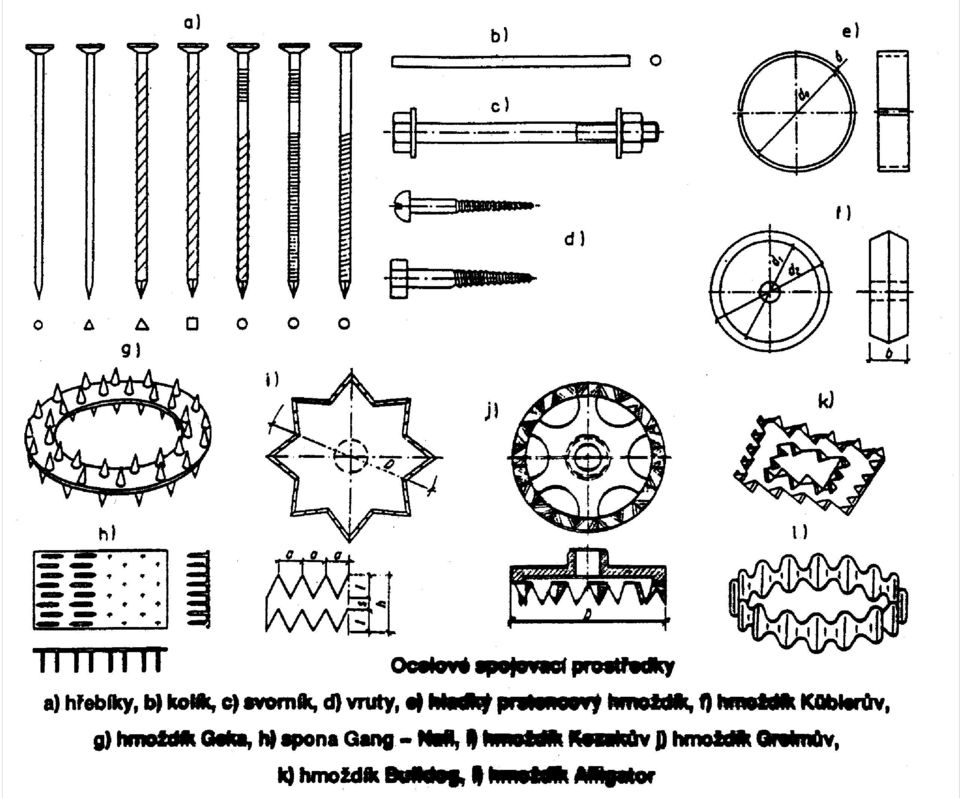

9

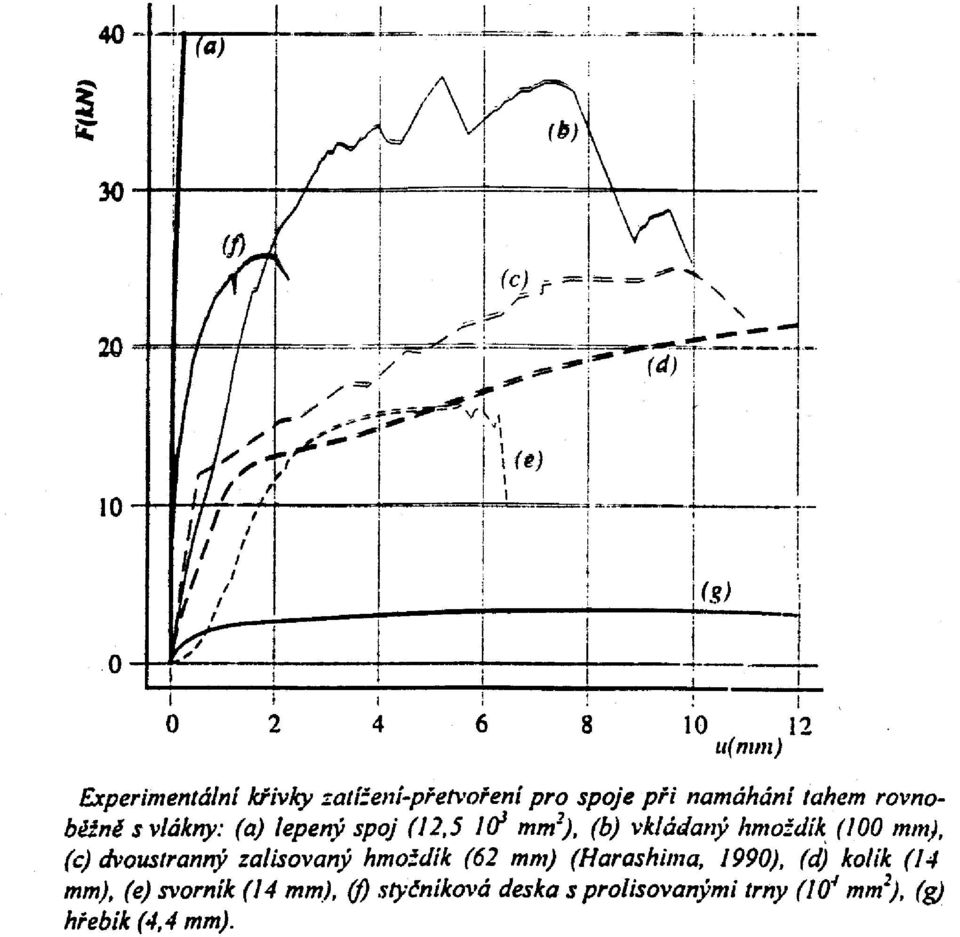

10

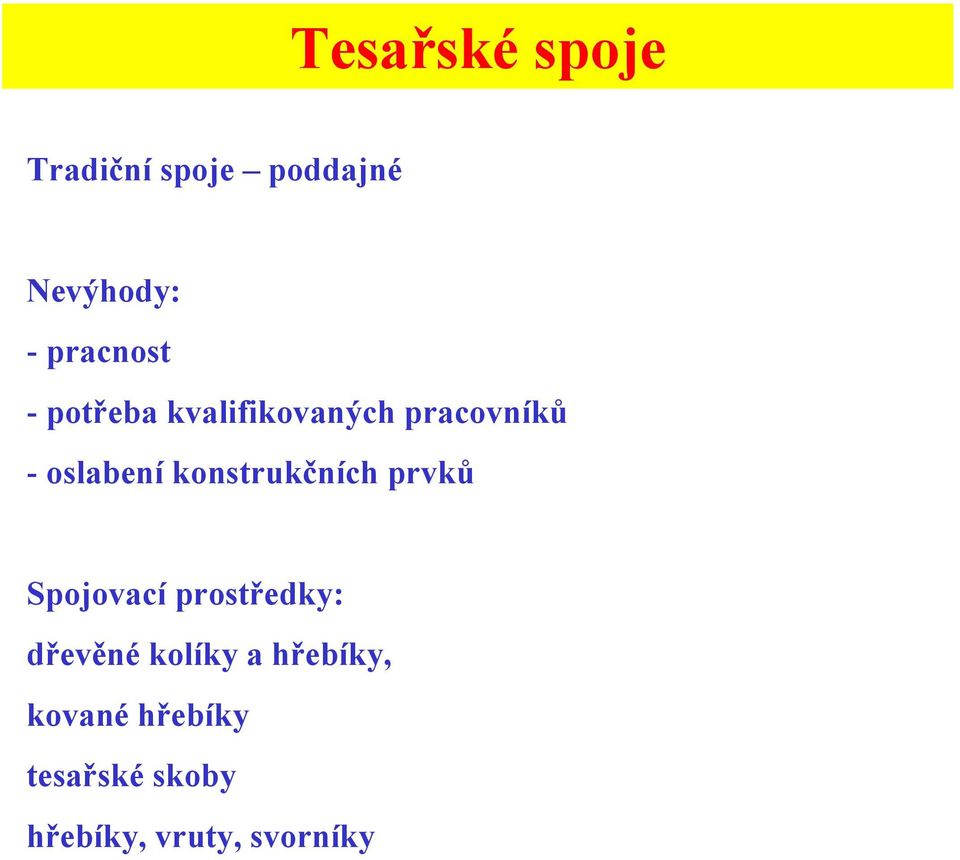

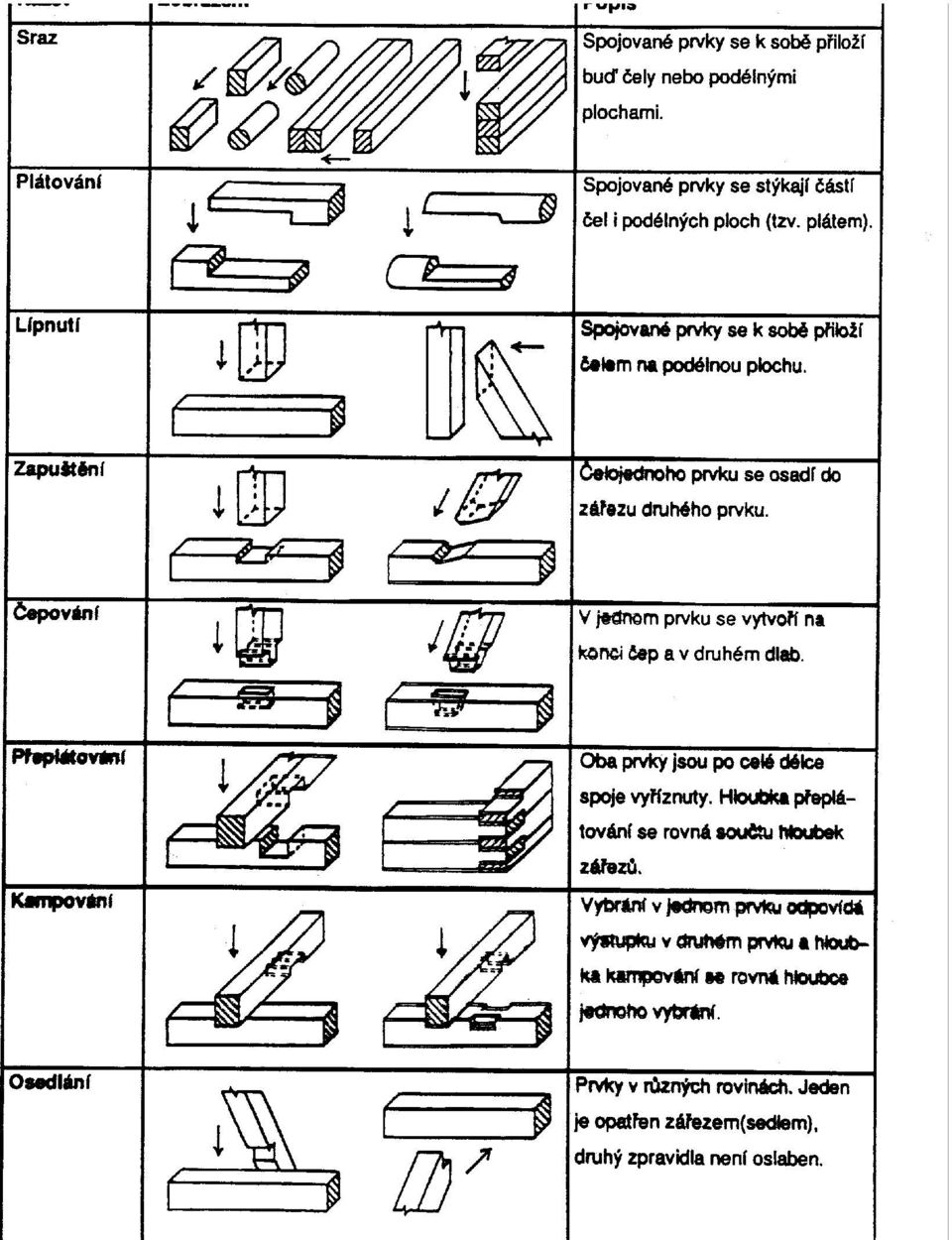

11 Tesařské spoje Tradiční spoje poddajné Nevýhody: - pracnost - potřeba kvalifikovaných pracovníků - oslabení konstrukčních prvků Spojovací prostředky: dřevěné kolíky a hřebíky, kované hřebíky tesařské skoby hřebíky, vruty, svorníky
12
13 Zapuštění (čelní, patní, dvojité)
14
15

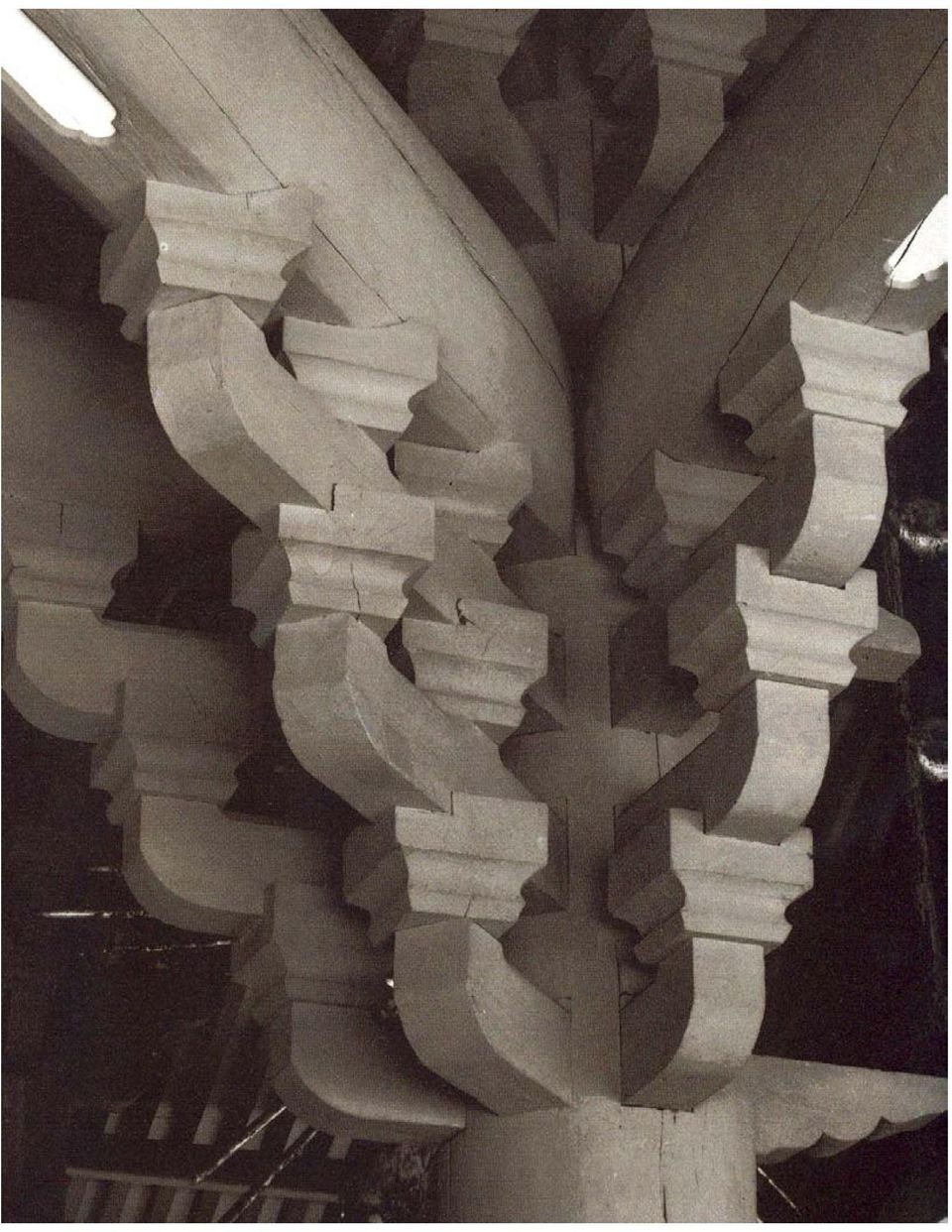

16
17
18 Spoje kolíkového typu Příčná únosnost spoje: Dřevo/dřevo, deska/dřevo
19 Johansen (1949) Únosnost příčně namáhaného spoje je dána pevností dřeva v otlačení a plastickým momentem únosnosti spojovacího prostředku
20 Příspěvek k únosnosti od účinku sepnutí spoje nutno omezit na následující procenta Johansenovy části:
21 Příčná únosnost spoje: Ocel/dřevo Tenká ocelová deska: Tlustá ocelová deska: tloušťka 0,5 d tloušťka d
22 Příčná únosnost spoje: Ocel/dřevo
23 Příčná únosnost spoje: Ocel/dřevo
24 Příčná únosnost spoje: Ocel/dřevo
25 Příčná únosnost spoje: Ocel/dřevo
26
27 Hřebíkové spoje
28
29 Charakteristická pevnost v otlačení ve dřevu/lvl: Předvrtání dřeva (0,8 d): - ρ k > 500 kg/m 3 - d > 8 mm Pro hřebíky o průměru větším než 8 mm se použije pevnost v otlačení jako pro svorníky.
30 Plastický moment únosnosti: Pro hřebíky z ocelového drátu s minimální pevností v tahu: f u = 600 MPa
31 Překrývání hřebíků (t t 2 ) > 4d
32 Rozteče hřebíků
33 Rozteče hřebíků (spoje: dřevo/dřevo)
34 Konstrukční zásady: Délka vniku hrotu: hladké hřebíky min. 8d ostatní hřebíky min. 6d Min. 2 hřebíky ve spoji.
35 Konstrukční zásady: Kolmé a šikmé hřebíkování
36 Konstrukční zásady: Kolmé a šikmé hřebíkování
37 Konstrukční zásady: Kolmé a šikmé hřebíkování Hladké hřebíky nelze zatěžovat osově stálým a dlouhodobým zatížením!
38 Únosnost řady hřebíků namáhaných rovnoběžně s vlákny a nevystřídaných V příčném směru o délku d:
39 Hřebíkové spoje: deska/dřevo Deska = překližka/ LVL/ OSB/ DTD/ DVD
40 Hřebíkové spoje: deska/dřevo Rozteče: jako u spoje dřevo/dřevo 0,85 Vzdálenosti od konců a okrajů: jako u spoje dřevo/dřevo
41 Hřebíkové spoje: ocel/dřevo Rozteče: jako u spoje dřevo/dřevo 0,7 Vzdálenosti od konců a okrajů: jako u spoje dřevo/dřevo
42
43
44 Sponkové spoje
45
46 Při určování únosnosti platí stejná pravidla jako pro hřebíky. Min. 2 sponky ve spoji. Materiál: ocelový drát s pevností v tahu 800 MPa Rozměry: b R = min. 6d L 50d plocha: 1,7 3,2 mm2 Konstrukční zásady: min. hloubka v koncovém dřevě: max. vzdálenost sponek // s vlákny: max. vzdálenost sponek kolmo k vláknům: Pokud: β<30 0 únosnost sponky se snižuje koef. 0,7 14d 80d 40d M y,rk = 240 d 2,6
47
48 Vrutové spoje
49 Vrutové spoje
50 Vrutové spoje Příčně zatížené vruty Vruty o průměru d < 6 mm se posuzují jako hřebíky Vruty o průměru d > 6 mm se posuzují jako svorníky Účinný průměr vrutu: d ef U vrutů, kde vnější průměr závitu = průměru dříku: d ef = d Současně hladký dřík vniká do prvku, ve kterém je hrot vrutu min. 4d U ostatních vrutů: d ef = 1,1 průměr jádra
51 Vrutové spoje Osově zatížené vruty
52 Osově zatížené vruty n ef = n 0,9
53 Vruty zatížené současně příčně a osově: Vruty: konstrukční zásady
54 Svorníkové spoje Příčně zatížené svorníky Svorníkové spoje: dřevo/dřevo
55 Svorníkové spoje
56 Svorníkové spoje
57 Svorníkové spoje Příčně namáhané svorníkové spoje Svorníkové spoje: deska/dřevo Svorníkové spoje: ocel/dřevo Platí stejná pravidla pro spoje kolíkového typu: ocel/dřevo
58 Osově namáhané svorníkové spoje Svorníky: konstrukční zásady
59
60
61 Kolíkové spoje Průměr kolíků: 6 30 mm
62
63
64 Hmoždíkové (záchytkové) spoje
65 Hmoždíkové (záchytkové) spoje
66 Hmoždíkové (záchytkové) spoje
67 A) Spoje s vkládanými hmoždíky Spoje: dřevo/dřevo, ocel/dřevo. Prstencové hmoždíky: Talířové hmoždíky: Max. průměr hmoždíku: typ A (Appel: ocel, slitina). typ B (dub). 200 mm. Hustota spojovaných dřev: min. 350 kg/m 3. Způsob porušení: usmyknutí/otlačení dřeva. Svorník má pouze zajišťovací funkci.
68 mm mm
69 Charakteristická únosnost 1 hmoždíku pro 1 střih rovnoběžně s vlákny: Char. únosnost pod úhlem α: d c = průměr hmoždíku, h e = hloubka vsazení, k i = modifikační součinitel Pro spoje dřevo/dřevo Pro spoje ocel/dřevo Pro spoje s 1 hmoždíkem ve smykové spáře Pro spoje s více hmoždíky ve smykové spáře
70 Minimální rozteče pro střídavě umístěné hmoždíky v 1 spáře
71
72
73 Hmoždíkové spoje
74 Zalisované hmoždíky
75 B) Spoje se zalisovanými hmoždíky Spoje: dřevo/dřevo, ocel/dřevo Ozubené hmoždíky: Max. průměr hmoždíku: typ C (Bulldog: ocel) C1, 3, 5, 6, 8, 10 dvojstranný C2, 4, 7, 9, 11 jednostranný typ D (Geka - slitina) 165 mm Hustota spojovaných dřev: max. 500 kg/m 3 Způsob porušení: usmyknutí/otlačení dřeva Svorník má zajišťovací i nosnou funkci (ve smyku).
76 mm mm
77 mm mm
78 D = 100, 130 mm
79 mm mm
80 Charakteristická únosnost 1 hmoždíku pro 1 střih rovnoběžně s vlákny: Pro jednostranné typy Pro dvojstranné typy d c = průměr hmoždíku, h e = hloubka vniku zubu, d = průměr svorníku k i = modifikační součinitel t 1 = tloušťka bočního prvku, t 2 = tloušťka vnitřního prvku
81
82
83
