SPOJE OCELOVÝCH KONSTRUKCÍ

Transkript

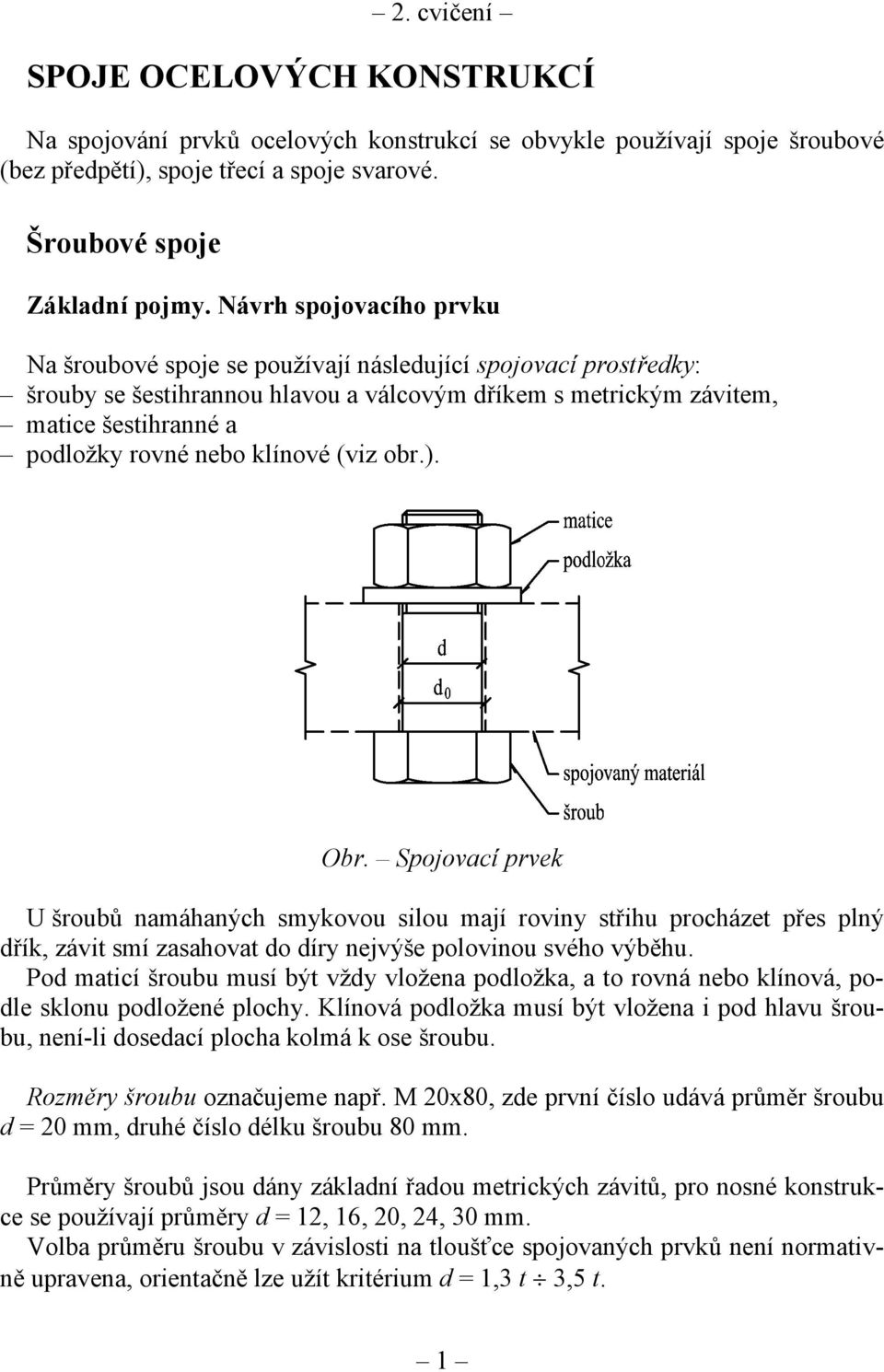

1 2. cvičení SPOJE OCELOVÝCH KONSTRUKCÍ Na spojování prvků ocelových konstrukcí se obvykle používají spoje šroubové (bez předpětí), spoje třecí a spoje svarové. Šroubové spoje Základní pojmy. Návrh spojovacího prvku Na šroubové spoje se používají následující spojovací prostředky: šrouby se šestihrannou hlavou a válcovým dříkem s metrickým závitem, matice šestihranné a podložky rovné nebo klínové (viz obr.). Obr. Spojovací prvek U šroubů namáhaných smykovou silou mají roviny střihu procházet přes plný dřík, závit smí zasahovat do díry nejvýše polovinou svého výběhu. Pod maticí šroubu musí být vždy vložena podložka, a to rovná nebo klínová, podle sklonu podložené plochy. Klínová podložka musí být vložena i pod hlavu šroubu, není-li dosedací plocha kolmá k ose šroubu. Rozměry šroubu označujeme např. M 20x80, zde první číslo udává průměr šroubu d = 20 mm, druhé číslo délku šroubu 80 mm. Průměry šroubů jsou dány základní řadou metrických závitů, pro nosné konstrukce se používají průměry d = 12, 16, 20, 24, 30 mm. Volba průměru šroubu v závislosti na tloušťce spojovaných prvků není normativně upravena, orientačně lze užít kritérium d = 1,3 t 3,5 t. 1

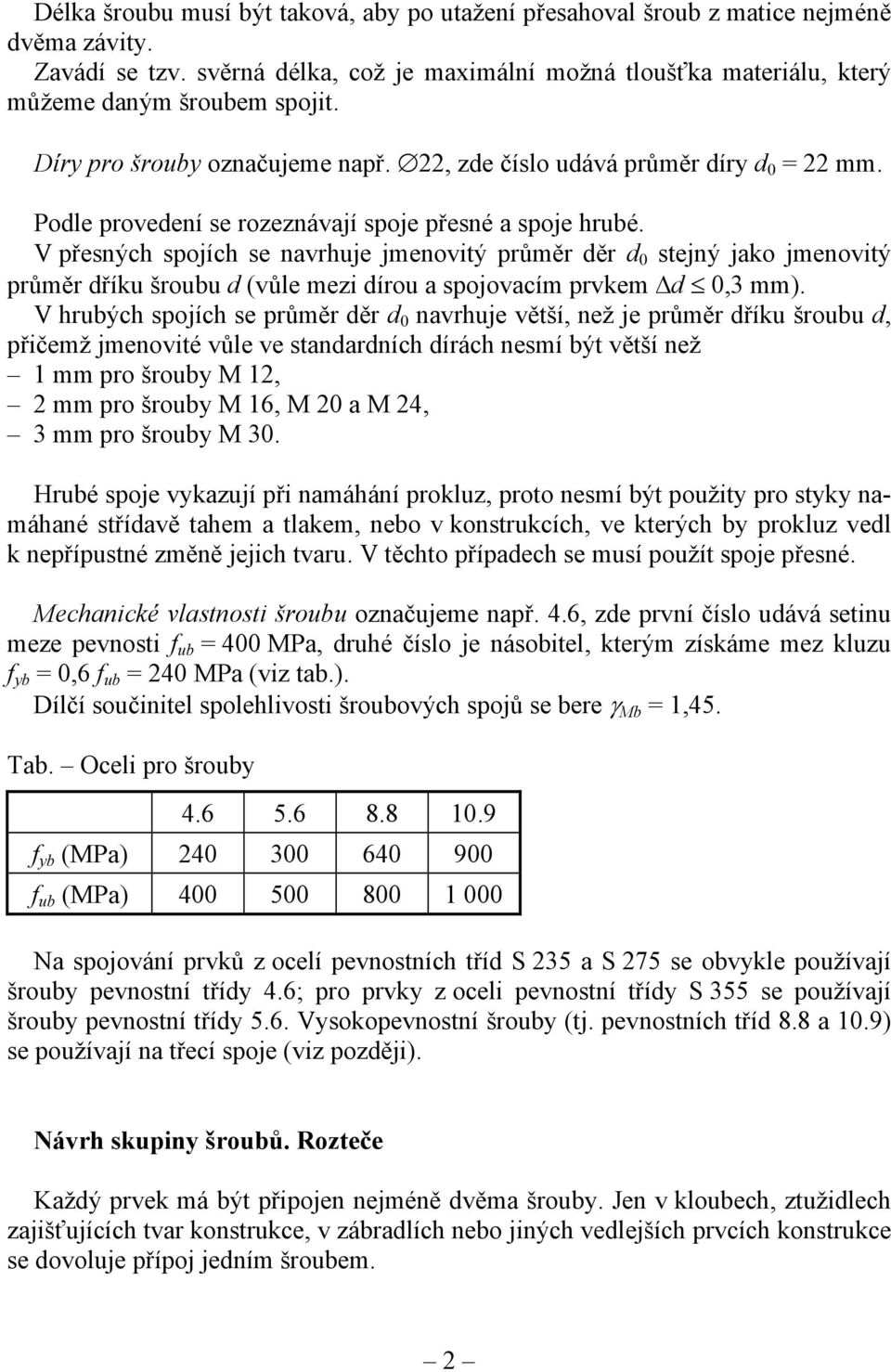

2 Délka šroubu musí být taková, aby po utažení přesahoval šroub z matice nejméně dvěma závity. Zavádí se tzv. svěrná délka, což je maximální možná tloušťka materiálu, který můžeme daným šroubem spojit. Díry pro šrouby označujeme např. 22, zde číslo udává průměr díry d 0 = 22 mm. Podle provedení se rozeznávají spoje přesné a spoje hrubé. V přesných spojích se navrhuje jmenovitý průměr děr d 0 stejný jako jmenovitý průměr dříku šroubu d (vůle mezi dírou a spojovacím prvkem d 0,3 mm). V hrubých spojích se průměr děr d 0 navrhuje větší, než je průměr dříku šroubu d, přičemž jmenovité vůle ve standardních dírách nesmí být větší než 1 mm pro šrouby M 12, 2 mm pro šrouby M 16, M 20 a M 24, 3 mm pro šrouby M 30. Hrubé spoje vykazují při namáhání prokluz, proto nesmí být použity pro styky namáhané střídavě tahem a tlakem, nebo v konstrukcích, ve kterých by prokluz vedl k nepřípustné změně jejich tvaru. V těchto případech se musí použít spoje přesné. Mechanické vlastnosti šroubu označujeme např. 4.6, zde první číslo udává setinu meze pevnosti f ub = 400 MPa, druhé číslo je násobitel, kterým získáme mez kluzu f yb = 0,6 f ub = 240 MPa (viz tab.). Dílčí součinitel spolehlivosti šroubových spojů se bere = 1,45. Tab. Oceli pro šrouby f yb (MPa) f ub (MPa) Na spojování prvků z ocelí pevnostních tříd S 235 a S 275 se obvykle používají šrouby pevnostní třídy 4.6; pro prvky z oceli pevnostní třídy S 355 se používají šrouby pevnostní třídy 5.6. Vysokopevnostní šrouby (tj. pevnostních tříd 8.8 a 10.9) se používají na třecí spoje (viz později). Návrh skupiny šroubů. Rozteče Každý prvek má být připojen nejméně dvěma šrouby. Jen v kloubech, ztužidlech zajišťujících tvar konstrukce, v zábradlích nebo jiných vedlejších prvcích konstrukce se dovoluje přípoj jedním šroubem. 2

3 Vzdálenosti šroubů od konců a okrajů připojovaných částí a rozteče mezi šrouby jsou limitované konstrukčními a výrobními hledisky. Závisí rovněž na způsobu namáhání a uvažují se při výpočtu únosnosti spoje (viz obr. a tab.). Mají se přednostně navrhovat v násobcích 5 mm. Tab. Rozteče Obr. Označení roztečí minimální doporučené e 1 1,2 d 0 2,0 d 0 p 1 2,2 d 0 3,5 d 0 e 2 1,2 d 0 1,5 d 0 p 2 2,4 d 0 3,0 d 0 Doporučené vzdálenosti jsou nejmenší vzdálenosti, které už výrazně neovlivňují únosnost spoje a současně zajišťují jeho potřebnou těsnost. Způsoby namáhání. Posouzení šroubu Obr. Způsoby namáhání 3

4 Šrouby namáhané smykovou silou F v,sd (viz obr.) se posuzují na střih a na otlačení podle podmínek F v, Sd Fv, Rd Fv, Sd Fb, Rd. Obr. Porušení při namáhání smykovou silou Únosnost ve střihu 0,6 fub A Fv, Rd = n, kde n...počet střihových rovin, A...plná průřezová plocha dříku šroubu, f ub...mez pevnosti šroubu,...dílčí součinitel spolehlivosti materiálu. Únosnost v otlačení α fu d t Fb Rd = 2, 5,, kde d...průměr šroubu, t...nejmenší součet tlouštěk materiálu otlačovaných v jednom směru, f u...mez pevnosti základního materiálu,...dílčí součinitel spolehlivosti materiálu, e1 p1 1 fub α = min ; ; ;1, 0. 3 d0 3 d0 4 fu Šrouby namáhané tahovou silou F t,sd (viz obr.) se posuzují na tah a na protlačení podle podmínek F t, Sd Ft, Rd Ft, Sd Bp, Rd. 4

5 Obr. Porušení při namáhání tahovou silou Únosnost v tahu (při přetržení šroubu) fub As Ft Rd = 0, 9,, kde A s...plocha jádra šroubu (viz tab.), f ub...mez pevnosti šroubu,...dílčí součinitel spolehlivosti materiálu. Únosnost při protlačení hlavy šroubu nebo matice 0,6 π d m t p fu B p, Rd =, kde d m...střední průměr kružnice opsané a vepsané do šestihranu hlavy šroubu nebo matice (viz tab.), t p...menší z tlouštěk desky pod hlavou šroubu nebo matice, f u...mez pevnosti základního materiálu,...dílčí součinitel spolehlivosti materiálu. Šrouby současně namáhané smykovou silou F v,sd a tahovou silou F t,sd musí rovněž splňovat podmínku F F v, Sd v, Rd Ft, Sd + 1,4 Ft, Rd 1,0. Tab. Průměry a plochy šroubu d (mm) d m (mm) 20,5 25,9 32,3 38,8 49,6 A s (mm 2 ) 84, A (mm 2 )

6 Příklad Síla působící v těžišti rovinného spoje Zadání. Posuďte šroubový přípoj táhla zatíženého osovou silou F = 350 kn podle obr. Jsou použity šrouby M 16 pevnostní třídy 4.6, základní materiál je pevnostní třídy S 235, díry jsou vrtány 18. Řešení Síla F působící v těžišti rovinného spoje se uvažuje rovnoměrně rozdělena na všechny šrouby ve spoji. Takže síla přenášená jedním šroubem F F = 1, n b kde n b značí celkový počet šroubů. V našem případě přenáší každý šroub návrhovou smykovou sílu 350 F v, Sd = F1 = = 58,3 kn. 6 Posouzení se provede pro geometrické a materiálové charakteristiky: d = 16 mm, A = 201 mm 2 (pro šr. M 16); f ub = 400 MPa (pro mat. 4.6); f u = 360 MPa (pro ocel S 235); = 1,45; d 0 = 18 mm (pro díry 18); rozteče e 1, p 1 i tloušťky t viz obr. Únosnost ve střihu pro 2 střihové roviny 0,6 fub A 0, Fv, Rd = n = 2 = 66,5 kn Fv, Sd = 58,3 kn 1,45 vyhovuje. Únosnost v otlačení 2,5 α fu d t 2,5 0, Fb, Rd = = = 77,5 kn Fv, Sd = 58,3 kn 1,45 vyhovuje, 6

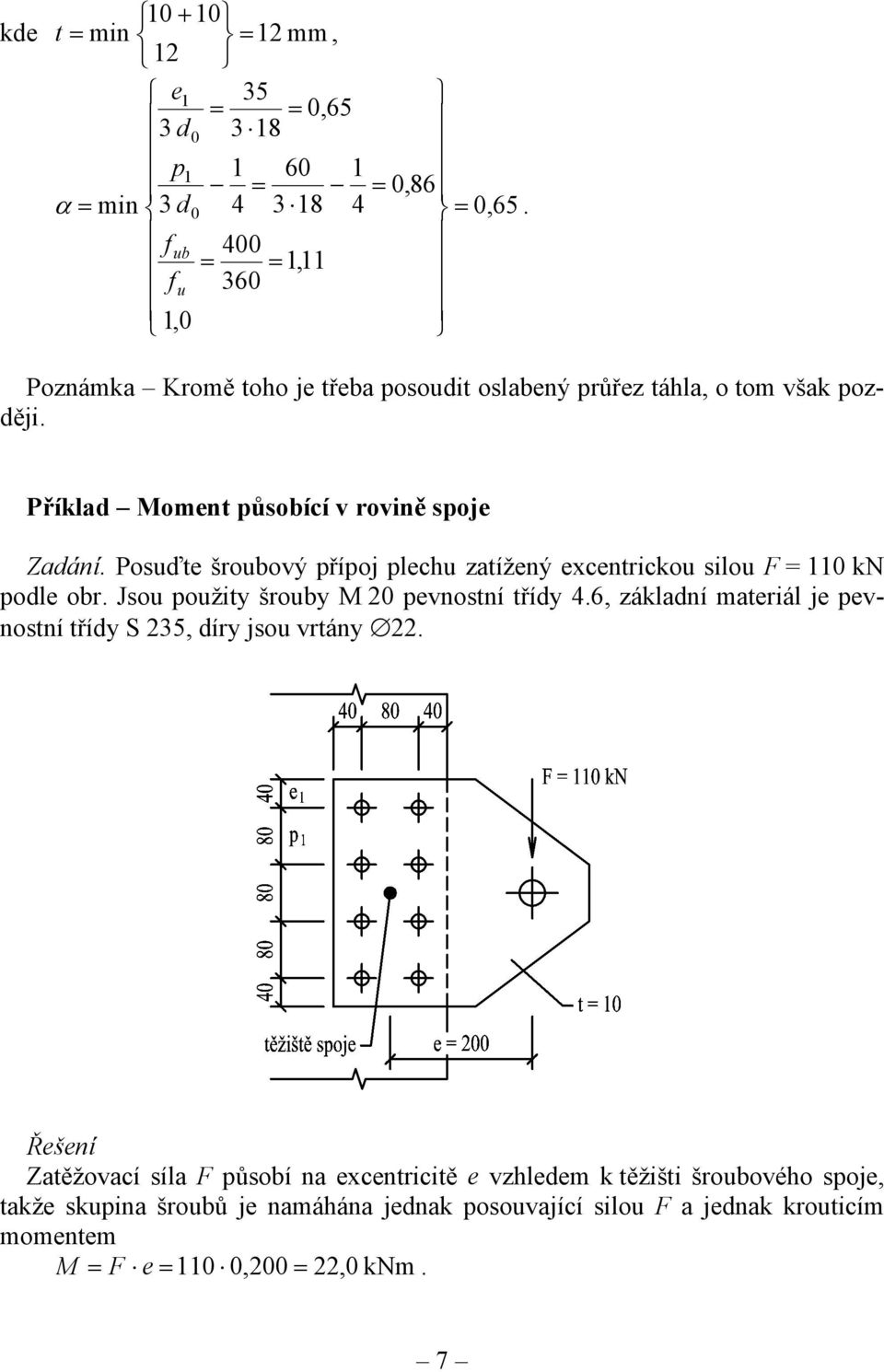

7 kde t = min = 12 mm, 12 e1 35 = = 0,65 3 d p = = 0,86 α = min 3 d = 0,65. f 400 ub = = 1,11 fu 360 1,0 Poznámka Kromě toho je třeba posoudit oslabený průřez táhla, o tom však později. Příklad Moment působící v rovině spoje Zadání. Posuďte šroubový přípoj plechu zatížený excentrickou silou F = 110 kn podle obr. Jsou použity šrouby M 20 pevnostní třídy 4.6, základní materiál je pevnostní třídy S 235, díry jsou vrtány 22. Řešení Zatěžovací síla F působí na excentricitě e vzhledem k těžišti šroubového spoje, takže skupina šroubů je namáhána jednak posouvající silou F a jednak krouticím momentem M = F e = 110 0,200 = 22,0 knm. 7

8 Sílu F uvažujeme (obdobně jako v předchozím příkladu) rovnoměrně rozdělenou na všechny šrouby ve spoji. Takže smyková síla přenášená jedním šroubem F 110 F 1, F = = = 13,8 kn, nb 8 kde n b značí celkový počet šroubů. Moment M působící v rovině spoje namáhá šrouby smykovou silou F i úměrnou vzdálenosti r i od těžiště spoje. Zřejmě platí statická podmínka rovnováhy M = F i ri, jakož i podmínka geometrická Fi F1 Fi = konst. =, ri ri kde F 1 a r 1 značí sílu přenášenou posuzovaným šroubem a její rameno měřené od těžiště spoje. Z geometrické podmínky vyjádříme sílu F i pomocí síly F 1 F1 Fi = r i, kterou dosadíme do statické podmínky F1 F1 2 M = ri ri = ri, odkud úpravou dostaneme F M. 1 = 2 r i 8
