Úvod do pozemního stavitelství

Transkript

1 Úvod do pozemního stavitelství 2/12 ZS 2018 Ing. Michal Kraus, Ph.D.

2 Formáty výkresů Základem je mezinárodní norma ISO 216, ČSN EN ISO 5457, která mimo jiné definuje základní formáty výkresů: A4 210 x 297 mm A3 297 x 420 mm A2 420 x 594 mm A1 594 x 841 mm A0 841 x 1189 mm

3 Skládání výkresů Výkresy se skládají nejprve podél přehybů kolmých ke spodnímu okraji výkresu a potom podél přehybů rovnoběžných se spodním okrajem výkresu.

4

5 Umístění zobrazení a popisů ČSN EN ISO 9431

6 Popisové pole

7 Orientace stavebního objektu na výkresu Hlavním vstupem u dolního okraje výkresového listu. Orientace výkresů se v rámci projektu nesmí měnit.

8 Orientace stavebního objektu na výkresu Převládajícím (delším) rozměrem rovnoběžně s dolním okrajem výkresového listu.

9 Orientace stavebního objektu na výkresu Severem nahoře (tj. směr k severu je kolmý k hornímu okraji výkresového listu).

10 Orientace stavebního objektu na výkresu Pohledy na průčelí stavebního objektu a svislé řezy stavebním objektem mají být orientovány rovnoběžně s dolním okrajem výkresového listu.

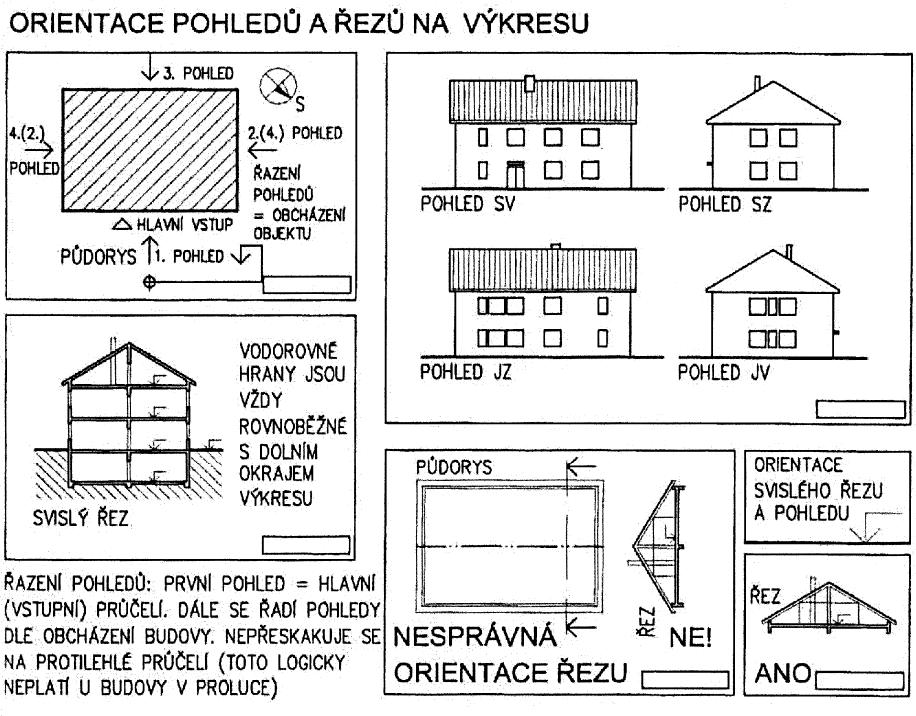

11 Orientace pohledů a řezů na výkresu

12 Orientace pohledů a řezů na výkresu Situační výkresy stavebních objektů se mají orientovat severem nahoru. Není-li tomu tak, potom se sever na výkrese označí grafickou značkou.

13 Měřítka výkresů Měřítkem se rozumí poměr délkového rozměru prvku předmětu zobrazeného na originálu ke skutečnému délkovému rozměru téhož prvku předmětu skutečného.

14 Měřítka výkresů stavebních objektů se volí dle těchto zásad: Pro situační výkresy a situační schémata 1:5000, 1:2000, 1:1000, 1:500, 1:200 Pro celkové dispoziční výkresy a schémata stavebních objektů 1:2000, 1:1000, 1:500, 1:200 Pro výkresy dispozice stavebních objektů (půdorysy, řezy, pohledy) 1:200, 1:100, 1:50 Pro zobrazování podrobností, detaily 1:20, 1:10, 1:5, 1:2, 1:1 V případě více měřítek se popisuje měřítko převládající.

15 Písmo a popis Popisy výkresů stavebních objektů se mají psát písmem kolmým a to písmem velké abecedy. Pokud je technickými normami předepsán určitý způsob psaní, například mm, MPa, kpa, musí se tento způsob popisu dodržet i na výkresech.

16 Zpracování dokumentů elektronicky Zacházení s dokumenty (bezpečnost obsahu dokumentu apod.), zpracovanými na PC je uvedeno v ČSN EN ISO Uspořádání a pojmenování hladin v CAD je uvedeno v ČSN EN ISO AutoCAD ArchiCAD Nemetschek CAAD Spirit

17 Druhy čar na výkrese Tloušťky čar rozdělujeme podle vzájemného poměru na čáry tenké, tlusté a velmi tlusté Platí vzájemný poměr (viz ČSN ): tenká čára : tlustá čára : velmi tlustá = 1 : 2 : 4 Pro měřítko 1:50 0,18 : 0,35 : 0,70 Pro měřítko 1:100 0,15 : 0,33 : 0,50

18 Druhy čar na výkrese Tloušťky čar rozdělujeme podle vzájemného poměru na čáry tenké, tlusté a velmi tlusté Platí vzájemný poměr (viz ČSN ): tenká čára : tlustá čára : velmi tlustá = 1 : 2 : 4 Pro měřítko 1:50 0,18 : 0,35 : 0,70 Pro měřítko 1:100 0,15 : 0,33 : 0,50

19 Druhy čar na výkrese Plná tenká Plná tlustá Plná velmi tlustá Čárkovaná (tlustá) Čerchovaná (tlustá) Čerchovaná s dvěma tečkami (tlustá) Tečkovaná (tlustá)

20 Tenká plná (souvislá) čára (TeP) Šrafování Uhlopříčky označující otvory, prostupy a výklenky Výstupní čáry u schodů a šikmých ramp, spádové šipky Čáry modulových sítí první úrovně Krátké osové čáry Vynášecí čáry (pomocné) Kótovací čáry a jejich hraniční značky Odkazové čáry Orámování místa podrobnosti

21 Tlustá plná čára (TP) Viditelné obrysy prvků v řezu a průřezu, pokud je použito šrafování Rozhraní různých materiálů v pohledu, řezu a průřezu Viditelné obrysy prvků v pohledu Zobrazování dveří, oken, schodů, apod. Panely ve výkrese sestavy dílců

22 Velmi tlustá plná čára (VTP) Viditelné obrysy prvků v řezu a průřezu, pokud není šrafováno Čáry zvláštního významu Hlavní figury výkopů Obrysy objektů v situacích Tyčové prvky (schémata sestav dílců)

23 Tenka čárkovaná čára (TeČ) Původní vrstevnice u zahradních úprav (alternativně TeP) Dělení záhonů a trávníků Zakryté obrysy (alternativně TČ) Tlustá čárkovaná čára (TČ) Obrysy konstrukcí zakrytých jinou konstrukcí pod (za) řezovou rovinou Velmi tlustá čárkovaná čára (VTČ) Výztužné vložky

24 Tenka čerchovaná čára (TČe) Obrysy konstrukcí nad základy Osy nosníků Osy šikmých prvků krovu Osy souměrnosti Přerušující čáry Orámování nakreslených (zvětšených) podrobností Vztažné přímky

25 Tlustá čerchovaná čára (TČe) Řezové roviny na koncích Obrysy viditelných prvků před (nad) řezovou rovinou Velmi Tlustá čerchovaná čára Sekundární vytyčovací čáry a pomocné vztažné čáry Označení čar a ploch se zvláštními požadavky Hranice stavenišť, etap, zón, atd.

26 Tlustá čerchovaná čára se dvěma tečkami Obrysy zakrytých prvků před (nad) řezovou rovinou Tenka tečkovaná čára Obrysy prvků, které nejsou předmětem projektu

27 Délka čárek, velikosti teček a velikost mezer u téže čáry musí být stále stejná; Čerchované čáry začínají a končí čárkou; Čáry se křižují a vzájemně navazují čárkami, tečkované tečkami; Rovnoběžné čárkované a čerchované čáry umístěné blízko sebe čárky a mezery se mají prostřídat.

28 Křížení přerušovaných čar musí být vždy provedeno dlouhou čárkou. Křížení čar mezerou není přípustné.

29 Spojení přerušovaných čar nemá být provedeno mezerou.

30 U přerušovaných čar umístěných blízko sebe se mají čárky a mezery vzájemně střídat.

31 Označování materiálů Grafické označení materiálu se uvádí pouze v plochách zobrazených v řezu. Rozhraní dvou různých materiálů (beton - cihly) se značí tlustou plnou čarou. Převládající materiál se na výkresu nemusí graficky značit. Svislé řezy jsou doplňující výkresy, neukazují konstrukce v celém rozsahu půdorysu, nemá smysl legendy materiálů zde uvádět; Materiál se na výkrese řezu šrafuje!!!!!

32 Označování materiálů

33 Označování materiálů

34 Úkol č. 1 Úkol č. 1 Přehled typů a druhů čar Překreslení tabulky s přehledem typů, tlouštěk a druhů čar na formát A4 Správné nastavení typů a tlouštěk čar Správné nastavení typu a výšky písma

35 Kótování Zásady pro kótování na výkresech stavebních objektů stanoví, ČSN , ČSN , ČSN ISO 406 Pro určení rozměrů jsou rozhodující čísla určující požadovanou nebo skutečnou velikost rozměrů, bez ohledu na měřítko v němž je obraz nakreslen; Kóty uvádět tak, aby se potřebný rozměr mohl přečíst přímo a nebylo jej třeba počítat z jiných kót. Každý rozměr kótovat pouze jednou

36 Kótování

37 Kótování Na výkresech je vždy rozhodující kóta, nikoli vyobrazení, kóta jež se zřejmě neshoduje s nakresleným rozměrem na obraze, musí se podtrhnout, aby nevznikla pochybnost o její správnosti. Kótuje se vždy od hran, stěn, rozhraní a pevných bodů, které bude možno na stavbě zjistit, popř. od označených os, přímek a prvků prostorové polohy předmětu. Při kótování předmětu je třeba vždy vzít v úvahu způsob jeho provádění, aby při měření (na stavbě, na dílci apod.) byla vždy dokončena ta část, od níž se kóty odvozují.

38 Kótování Ve výkresech stavebních objektů pozemních staveb a stavebních konstrukcí se kótují: Délkové rozměry v milimetrech (jednotky se neuvádí) Výškové úrovně v metrech na tři desetinná místa (měřící jednotka se neuvádí například +5,876), za výchozí vodorovnou vztažnou (základní rovinu) (±0,000) se u stavebních objektů volí zpravidla úroveň povrchu podlahy prvního podlaží Rovinné úhly ve stupních (úhlových), měřící jednotky se ke kótám vždy připisují (například ). Je-li úhel menší než 1 píše se před údaj minut vždy 0. Sklony rovinných ploch poměrem 1:x, nebo v procentech, popř. v promilích, značky % se připisují za číselný údaj.

39 Kótovací a pomocné čáry Kreslí se tenkými plnými čarami (přímkami, nebo oblouky). Pomocné čáry (vynášecí) se prodlouží za kótovací čáry o 2-4 mm.

40 Kótovací a pomocné čáry Se kreslí tenkou plnou čarou a mohou být otevřené, uzavřené, nebo vyplněné.

41 Kótovací a pomocné čáry Kótovací čáry se prodlouží za vynášecí čáry o 2-4 mm.

42 Kótovací a pomocné čáry V případě potřeby prodloužení kótovacích čar pro zapsání kót nebo pro nakreslení vnějších hraničních šipek, prodlužují se následovně.

43 Kótovací a pomocné čáry Při kótování se mezi obrysovou čarou a pomocnou čarou vynechává mezera. kdy pomocná čára navazuje na tenké obrysové čáry (hrany zobrazené v pohledu apod.).

44 Odkazové čáry Odkazuje na jeden popis, nebo jeden obraz. Podle potřeby lze spojit i několik odkazových čar, které mají společný praporek.

45 Odkazové čáry Odkazovou čáru lze zakončit kroužkem s vepsaným odkazem.

46 Sdružené odkazové čáry: Odkazová čára musí vždy vycházet ze zobrazené plochy a má být kolmá na vnější hranu zobrazené konstrukce. Odkazová čára u několikavrstvých konstrukcí zobrazených v řezu má začínat výraznou tečkou v nejzazší vrstvě. Sdruženou odkazovou čáru lze nahradit jednoduchou odkazovou čarou tehdy, je-li skladba konstrukce podrobně zakreslena nebo popsána na jiném místě zobrazeného objektu, nebo na jiném výkrese.

47 Sdružené odkazové čáry:

48 Pravidla pro zapisování kót: Nad nepřerušenou kótovací čáru rovnoběžně s ni a poblíž středu kótovací čáry, nebo na odkazovou čáru. Do mezery v přerušené kótovací čáře, přednostně uprostřed její délky.

49 Pravidla pro zapisování kót: V případě, že není pro napsání kóty místo, musí se kresba přerušit nebo se kóta musí napsat na prodlouženou kótovací čáru. Při nedostatku místa se řetězové kóty psané na jedné kótovací čáře píší střídavě.

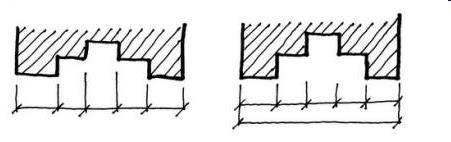

50 Řetězové kótování Kótování od (jedné) společné základny

51 Řetězové kótování Kótování od (jedné) společné základny

52 Smíšené kótování

53 Výškové kótování U vodorovných ploch se výškové kóty vepisují do obdélníku. U vodorovných hran se výškové kóty uvádějí na odkazové čáře.

54 Popis častých chyb při kótování

55 Popis častých chyb při kótování

56 Zařizovací předměty Zařizovací předměty se zobrazují jejich zjednodušeným obrysem v měřítku výkresu bez tvarových podrobností. Druhy čar pro kreslení zařizovacích předmětů Plnou čarou Předměty umístěné na podlaze zobrazovaného prostoru a předměty upevněné na stěnách pokud se prostor pod předměty provozně nevyužívá. Čerchovanou čarou se dvěma tečkami - Předměty upevněné na stěnách pod nimiž se prostor provozně využívá. Čárkovanou čarou Předměty, popř. části předmětu, zakryté jinými předměty, kreslenými plnou čarou.

57 Zařizovací předměty

58 Zařizovací předměty

59 Zařizovací předměty

60 Výkresy První podzemní podlaží (suterén) 1S/1.PP/01 Druhé podzemní podlaží 2S/2.PP/02 První nadzemní podlaží 1.NP/1 Druhé nadzemní podlaží 2.NP/2

61 Transformace 3D do 2D

62 Transformace 3D do 2D

63 Transformace 3D do 2D

64 Půdorys

65 Půdorys Půdorysy jsou považovány za hlavní zobrazení stavebních objektů Půdorysy se zobrazují: Jako pravoúhlé průměty myšlených vodorovných řezů objektem na půdorysnu, Jako pohledy shora na zobrazovanou konstrukci (např. základy, výkopy, ). Plocha řezové roviny pro zobrazení výkresu se zpravidla vede: Asi v jedné třetině výšky zobrazovaného podlaží (nad úrovní parapetu), U objektů o několika úrovních v rámci jednoho podlaží asi 1 m nad zobrazovanou úrovní.

66 Půdorys

67 Půdorys

68 Řez

69 Svislé řezy Svislé řezy se zobrazují jako průměry myšlených svislých řezů objektem na nárysnu. Rovina myšleného řezu se nevede v podélné směru tyčovými prvky (sloupy, průvlaky, tramy, atd.) Řezová rovina myšleného řezu se zpravidla vede schodištěm Řezová rovina pro zobrazení svislého řezu se může podle potřeby zalamovat, nesmí však vzniknou nelogický a nesouvislý obraz

70 Svislé řezy

71 Svislé řezy

72 Pohled

73 Pohled Pro jednotlivá průčelí se doporučuje používat názvy podle světových stran, k nimž jsou průčelí domu obrácená (např. POHLED OD JIHU)

74 Kreslení výkresů v měřítku 1:500 Určují celkovou koncepci stavebního objektu, jeho prostorové a dispoziční řešení. Stavební objekt se v půdorysech a ve svislých řezech kreslí schématicky. Svislé i vodorovné konstrukce zobrazené v řezu se kreslí velmi tlustou plnou čarou bez ohledu na jejich skutečný rozměr. Hrany viditelných obrysů konstrukcí zobrazených v pohledu se kreslí tenkou plnou čarou.

75 Kreslení výkresů v měřítku 1:200 Výkresy mají zpravidla určit provozní zásady, architektonické a celkové dispoziční řešení a obecné konstrukční charakteristiky. V půdorysech a v řezech se kreslí: Obrysy konstrukcí zobrazených v pohledu tenkou plnou čarou Obrysy konstrukcí zobrazených v řezu: Schematickým obrysem tenkou plnou čarou a plocha řezu se vyčerní. Schematickým obrysem tlustou plnou čarou a plocha v řezu se šrafuje. Schematickým obrysem velmi tlustou plnou čarou a plocha v řezu se nevyčerní ani nešrafuje.

76 Kreslení výkresů v měřítku 1:200 Schodiště a šikmé rampy se kreslí v půdorysu: místo průniku řezové roviny schodištěm, které překonává celou výšku podlaží tenkou plnou čarou napříč schodišťovým ramenem viditelné hrany stupňů a obrysy schodišťových ramen pod řeznou rovinou tenkou plnou čarou viditelné obrysy schodišťových ramen nad řeznou rovinou tenkou čerchovanou čarou výstupní čára schodišťového ramene tenkou plnou čarou

77 Kreslení výkresů v měřítku 1:200 Schodiště a šikmé rampy se kreslí v půdorysu: ramena schodiště i podesty zobrazené v řezu schematicky bez zakreslení stupňů a plocha konstrukce zobrazená v řezu se zpravidla vyčerní ramena schodiště, popř. i podesty zobrazené v pohledu schematicky obrysem dvěma tenkými plnými čarami (bez zakreslení stupňů) zábradlí schematicky obrysem tenkou plnou čarou

78 Kreslení výkresů v měřítku 1:200 Otvory a výplně otvorů se kreslí v půdorysu ostění zobrazené v řezu schematicky obrysem a konstrukce zobrazené v řezu se zpravidla vyčerní půdorysný průmět nadpraží (překladu) tenkou plnou čarou, u dveří a vrat lze i vynechat Otvory a výplně otvorů se kreslí ve svislém řezu konstrukce zobrazené v řezu schematicky obrysem a konstrukce zobrazené v řezu se zpravidla vyčerní viditelné vnější hrany tenkou plnou čarou

79 Kreslení výkresů v měřítku 1:100 a 1:50 V půdorysech, ve vodorovných a svislých řezech se kreslí: Obrysy konstrukcí, které protíná řezová rovina velmi tlustou plnou čarou v případě, kdy se materiál konstrukce zobrazené v řezu graficky neoznačí (nešrafuje), tlustou plnou čarou v případě, kdy se plocha zobrazená v řezu graficky označí (šrafuje) podle zásad ČSN , vnější obrysy konstrukcí (ve styku se vzduchem) se mohou i v těchto případech zvýraznit velmi tlustou plnou čarou. Obrysy a hrany konstrukcí viditelných pod (za) řezovou rovinou tlustou plnou čarou Obrysy konstrukcí zakrytých jinou konstrukcí pod (za) řezovou rovinou tlustou čárkovanou čarou

80 Kreslení výkresů v měřítku 1:100 a 1:50 Obrysy a hrany konstrukcí nad řezovou rovinou Viditelné obrysy tlustou čerchovanou čarou, Zakryté obrysy tlustou čerchovanou čarou se dvěma tečkami. Rozhraní různých materiálů vícevrstvých konstrukcí, které protíná řezová rovina, popř. viditelné pod (za) řezovou rovinou tlustou plnou čarou Konstrukce výplní otvorů, schody apod. tlustou plnou čarou Ve sklopených průřezech vkreslených do základního obrazu (základy, výkopy ), se obrysy konstrukcí zobrazených v řezu i rozhraní různých materiálů kreslí tenkou plnou čarou. V pohledech stavebních objektů se viditelné obrysy konstrukcí (popř. rozhraní různých materiálů) křesli tlustou plnou čarou.

81 Legenda materiálů

82 Značení stavebních úprav

83 Legenda místností

84 Rozdělení výplně otvorů Výplně otvorů Okna Dveře Vrata Výkladce a mříže

85 Terminologie okna

86 Zakreslování oken v 1:100 až 1:50 V půdorysu se obrys ostění okenního otvoru zobrazuje v řezu a kreslí se: Velmi tlustou plnou čarou, nešrafuje-li se materiál konstrukce stěny, Tlustou plnou čarou, šrafuje-li se materiál stěnové konstrukce, Případně se mohou obrysy šrafované stěnové konstrukce zvýraznit velmi tlustou plnou čarou.

87 Zakreslování oken v 1:100 až 1:50 Obrys parapetu okenního otvoru se zobrazuje v pohledu a kreslí se tlustou plnou čarou. Obrys nadpraží a jeho zalomení (nekryje-li se žádnou jinou čarou) se znázorňuje tlustou čerchovanou čarou s jednou tečkou. Uložení překladu se znázorňuje tlustou čerchovanou se dvěma tečkami (lze nahradit tlustou čárkovanou). Konstrukce výplně otvoru zobrazená v půdorysu se kreslí schematicky tlustou plnou čarou. Druh konstrukce okna se nerozlišuje.

88 Zakreslování oken v 1:100 až 1:50 Tvar průřezu nadokenního překladu lze do půdorysu okenního otvoru vkreslit jako sklopený průřez, orientovaný ve směru pohledu na výkres. Obrys nadokenního překladu se kreslí tenkou plnou čarou. Průřez se zpravidla doplní délkovými, případně i výškovými kótami. V půdoryse se označí druh konstrukce okna v jeho ose, úprava parapetu (vnitřní i vnější), popř. i konstrukce předkladu odkazem. Okna se v půdorysu kótují koordinačními rozměry na kótovací čáře, šířka okna se uvádí nad kótovací čáru, výška pod kótovací čáru. Výška parapetu od úrovně povrchu podlahy se uvede do kulatých závorek za výšku okna.

89 Zakreslování oken v 1:100 až 1:50 Ve svislém řezu se obrys překladu okenního otvoru a parapetu zobrazuje v řezu a kreslí se: Velmi tlustou plnou čarou, nešrafuje-li se materiál konstrukce stěny, Tlustou plnou čarou, šrafuje-li se materiál stěnové konstrukce, Případně se mohou obrysy šrafované stěnové konstrukce zvýraznit velmi tlustou plnou čarou. Obrys ostění okenního otvoru se zobrazuje v pohledu a kreslí se tlustou plnou čarou. Konstrukce výplně otvorů, zobrazená ve svislém řezu, se kreslí shodně jako v půdorysu.

90 Zakreslování oken v 1:100 až 1:50 Zobrazení způsobu otevírání křídel v pohledu Způsob otevírání okenních křídel zobrazený v pohledu se označuje podle následující tabulky. Křídla otevíratelná ven z místnosti se označí tenkými plnými čarami, křídla otevíratelná dovnitř místnosti se označí tenkými čárkovanými čárami.

91 Zakreslování oken v 1:100 až 1:50 Zobrazení způsobu otevírání křídel v pohledu

92 Zakreslování oken v 1:100 až 1:50

93 Zakreslování oken v 1:100 až 1:50 Okna (jako konstrukce výplně otvorů) se v půdorysu kótují koordinačními rozměry na kótovací čáře, šířka okna se uvádí nad kótovací čáru, výška okna pod kótovací čáru. Výška parapetu od úrovně povrchu podlahy se uvede do okrouhlých závorek za výšku okna viz. obrázek 72a-c.

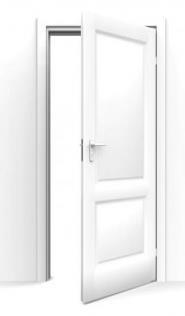

94 Dveře

95 Zakreslování dveří v 1:100 až 1:50 V půdorysu se obrys ostění dveřního a vratového křídla zobrazuje v řezu a kreslí se: Velmi tlustou plnou čarou, nešrafuje-li se materiál konstrukce stěny, Tlustou plnou čarou, šrafuje-li se materiál stěnové konstrukce, Případně se mohou obrysy šrafované stěnové konstrukce zvýraznit velmi tlustou plnou čarou. Obrys prahu (pokud vystupuje nad úroveň podlahy) a dorazu dveří u podlahy se zobrazuje v pohledu a kreslí se tlustou plnou čarou. Konstrukce výplně otvoru zobrazená v půdorysu a způsob otevírání jejich křídel se kreslí tlustou plnou čarou.

96 Zakreslování dveří v 1:100 až 1:50

97 Zakreslování dveří v 1:100 až 1:50 Ve svislém řezu se obrys nadpraží otvoru zobrazuje v řezu a kreslí: Velmi tlustou plnou čarou, nešrafuje-li se materiál konstrukce stěny, Tlustou plnou čarou, šrafuje-li se materiál stěnové konstrukce, Případně se mohou obrysy šrafované stěnové konstrukce zvýraznit velmi tlustou plnou čarou. Obrys ostění otvoru se zobrazuje v pohledu a kreslí se tlustou plnou čarou. Konstrukce výplně otvoru zobrazená ve svislém řezu se kreslí shodně jako v půdorysu. Práh a křídla dveří se v řezu nekreslí.

98 Zakreslování dveří v 1:100 až 1:50 Rozměry dveří se kótují Jmenovitými rozměry (A) Koordinačními rozměry, které se musí doplnit tehdy, budou-li se dveře (zárubně) osazovat do předem připraveného otvoru (B), nebo se budou osazovat současně s jinými předem vyrobenými skladebnými prvky (např. při osazování dveří v zasklené stěně - C). Jmenovité rozměry se uvedou na osu dveří, šířka nad osu dveří a výška pod osu dveří. Koordinační rozměry otvoru se uvedou na kótovací čáru, šířka nad kótovací čáru a výška pod kótovací čáru. A B C

99 Zakreslování dveří s prahem v 1:100 až 1:50 velmi tlustě - nosné zdivo, kce v řezu tlustě dveřní křídlo, zárubeň, překlad tence kóty, popisy, odkazy překlad čerchovaně se dvěma tečkami (zakrytá hrana) překlad čerchovaně s jednou tečkou (hrana nad rovinou řezu) Kótuje se stavební otvor (šířka/výška)

100 Zakreslování dveří s prahem v 1:100 až 1:50 velmi tlustě - nosné zdivo, k-ce v řezu tlustě dveřní křídlo, zárubeň, překlad tence kóty, popisy, odkazy, schematicky překlad

101 Zakreslování dveří bez prahu v 1:100 až 1:50 velmi tlustě - nosné zdivo, kce v řezu tlustě dveřní křídlo, zárubeň, překlad tence kóty, popisy, odkazy překlad čerchovaně se dvěma tečkami (zakrytá hrana) překlad čerchovaně s jednou tečkou (hrana nad rovinou řezu) Kótuje se stavební otvor (šířka/výška)

102 Zakreslování dveří bez prahu v 1:100 až 1:50 velmi tlustě - nosné zdivo, kce v řezu tlustě dveřní křídlo, zárubeň, překlad tence kóty, popisy, odkazy, schematicky překlad

103 Zakreslování dveří s prahem v příčce v 1:100 až 1:50 Kótuje se na osu

104 Zakreslování dveří bez prahu v příčce v 1:100 až 1:50 Kótuje se na osu

105 Schéma vrat

106 Úprava povrchů Povrchové úpravy jako omítky, malby, nástřiky, nátěry, tapety se v půdorysech a ve svislých řezech nezobrazují. Jejich druh a rozsah se určí v seznamu místností v části pro úpravu povrchů, případně v TZ. Pro kreslení, kótování a označování obkladů v půdorysu platí: Obklady se kreslí jednou velmi tlustou čerchovanou čárou nezávisle na počtu vrstev. Půdorysný rozměr obkladu se kótuje délkovými kótami. Výška obkladu se uvádí kótou psanou do kulatých závorek, která se píše k jeho zobrazení nebo pod kótovací čáru, U obkladu, který začíná u podlahy, ale nedosahuje celé výšky zobrazovaného podlaží, označuje kóta celkovou výšku obkladu nad úrovní hotové podlahy. U obkladu, který nezačíná u podlahy, určují kóty výšku obkladu a vzdálenost mezi úrovní hotové podlahy a dolní hranou obkladu, na prvním místě se uvádí výška obkladu. Druh obkladu se označí odkazem.

107 Úprava povrchů

108 Úprava povrchů Ve svislém řezu se obklady stěn a strop kreslí jednou velmi tlustou čerchovanou čarou nezávisle na počtu vrstev nebo konstrukcí. Obklad se označí odkazem. V pohledu na vnější nebo vnitřní svislou konstrukci se obrys obkladu, popř. rozhraní jednotlivých druhů obkladů, kreslí tlustou plnou čarou. Jednotlivé plochy obkladů se označí odkazem.

109 Prostupy, drážky a niky PROSTUPY Norma zavedla u prostupů kresbu uhlopříček a zrušila kreslení tzv. stínů. Je-li prostup nad i pod půdorysným řezem, kreslí se u popisu dvě vzájemně obrácené šipky. DRÁŽKA A NIKA (VÝKLENEK) U popisu drážky se změnilo písmenné označení účelu. U niky se zavedlo označené uhlopříčkou (tenká plná čára). U ventilačních průduchů se značení uhlopříčkou zrušilo.

110 Prostupy, drážky a niky

111 Kreslení komínů Komínové průduchy, větrací průduchy a šachty se kreslí v půdorysu obrysem čarami podle běžných zásad. Označení komínů dle druhu paliva spotřebiče již neplatí. Komíny se značí polovičním vyčerněním pod uhlopříčkou. Komínem nikdy nevedeme svislý řez.

112 Kreslení komínů Komínové průduchy, větrací průduchy, šachty a jejich polohové umístění ve stěně či vzhledem k jiným konstrukcím se v půdorysu kótují: Délkovými kótami, Na ose průduchu, kde nad vynášecí čarou se uvede rozměr strany, kterou vynášecí čára protíná, Na odkazové čáře průměrem nebo součinem rozměrů

113 Kreslení komínů Kreslení komínů v jednotlivých podlažích Sopouchy, zaústění a vyústění větracích průduchů, vybírací a vymetací otvory se v půdorysu kreslí tlustou plnou čarou.

114 Kreslení komínů

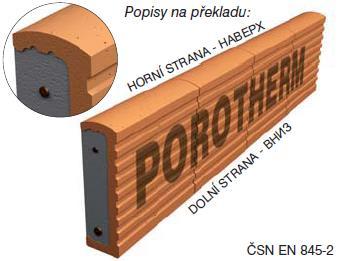

115 Překlady Stavební překlad je nosný stavební prvek, který se umísťuje nad stavební otvory za účelem přenesení tlaků do zdiva.

116 Překlady Keramické ploché překlady.

117 Překlady Kreslí se nad okenními a dveřními otvory. Zakryté hrany se kreslí tlustou čerchovanou čarou se dvěma tečkami. Hrany viditelné nad rovinou řezu se značí čerchovanou čarou s jednou tečkou.

118 Překlady Skladby překladů

119 Překlady Délka uložení

120 Překlady Specifikace překladů

121 Překlady Specifikace překladů

122 Svislé nosné konstrukce U konstrukce stěny, nedosahující až ke stropu, se v půdorysu kreslí v pohledu a připíše do kulatých závorek kóta, udávající výšku nad úrovni povrchu podlahy.

123 Svislé nosné konstrukce Rozměry průřezu sloupů (pilířů) se mohou v půdorysu kótovat též na odkazové čáře, a to součinem rozměrů, kdy na prvním místě se uvede rozměr té strany, od které vychází odkazová čára, nebo průměrem u kruhových průřezů.

124 Svislé nosné konstrukce
