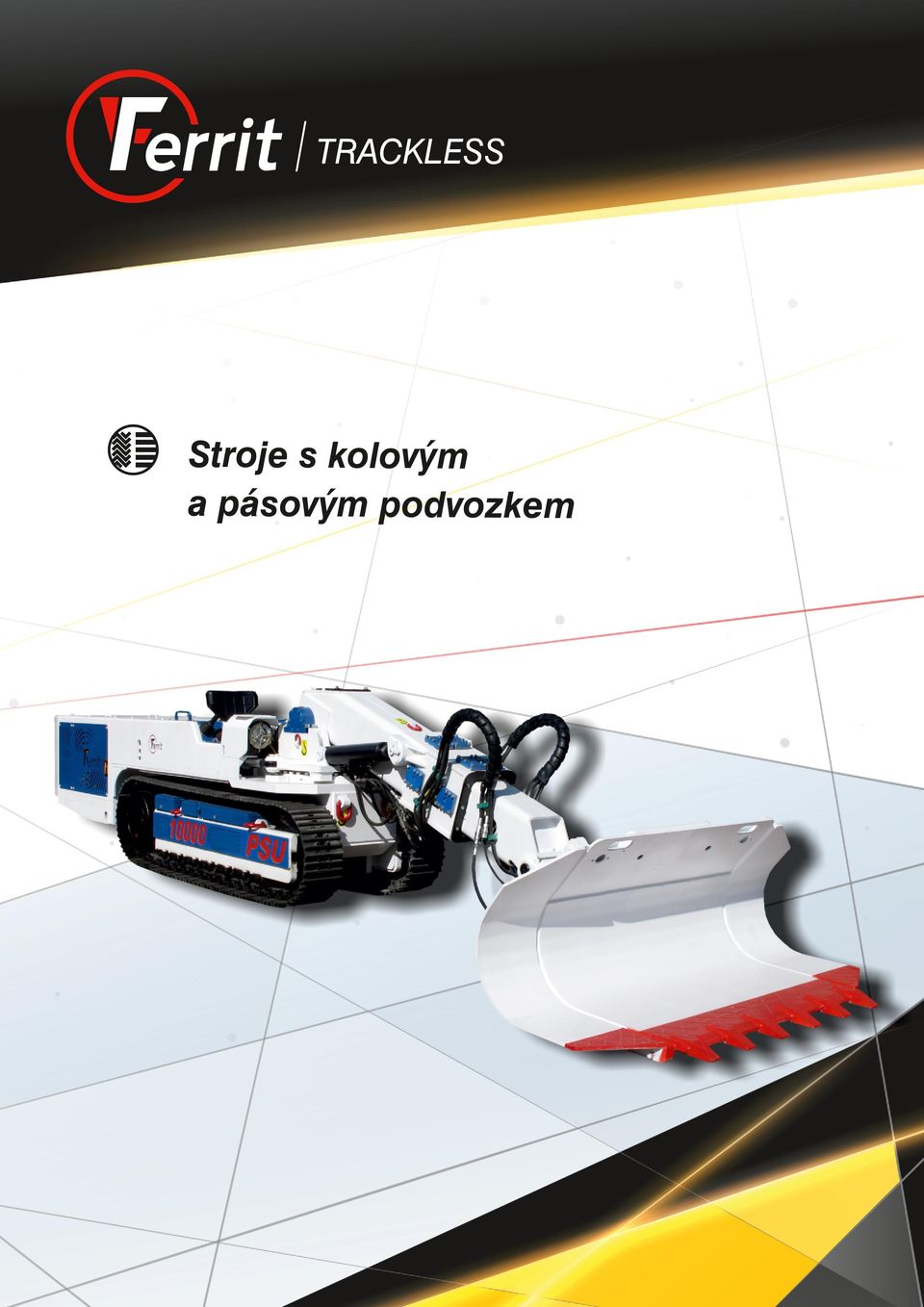

1 Stroje s kolovým a pásovým podvozkem

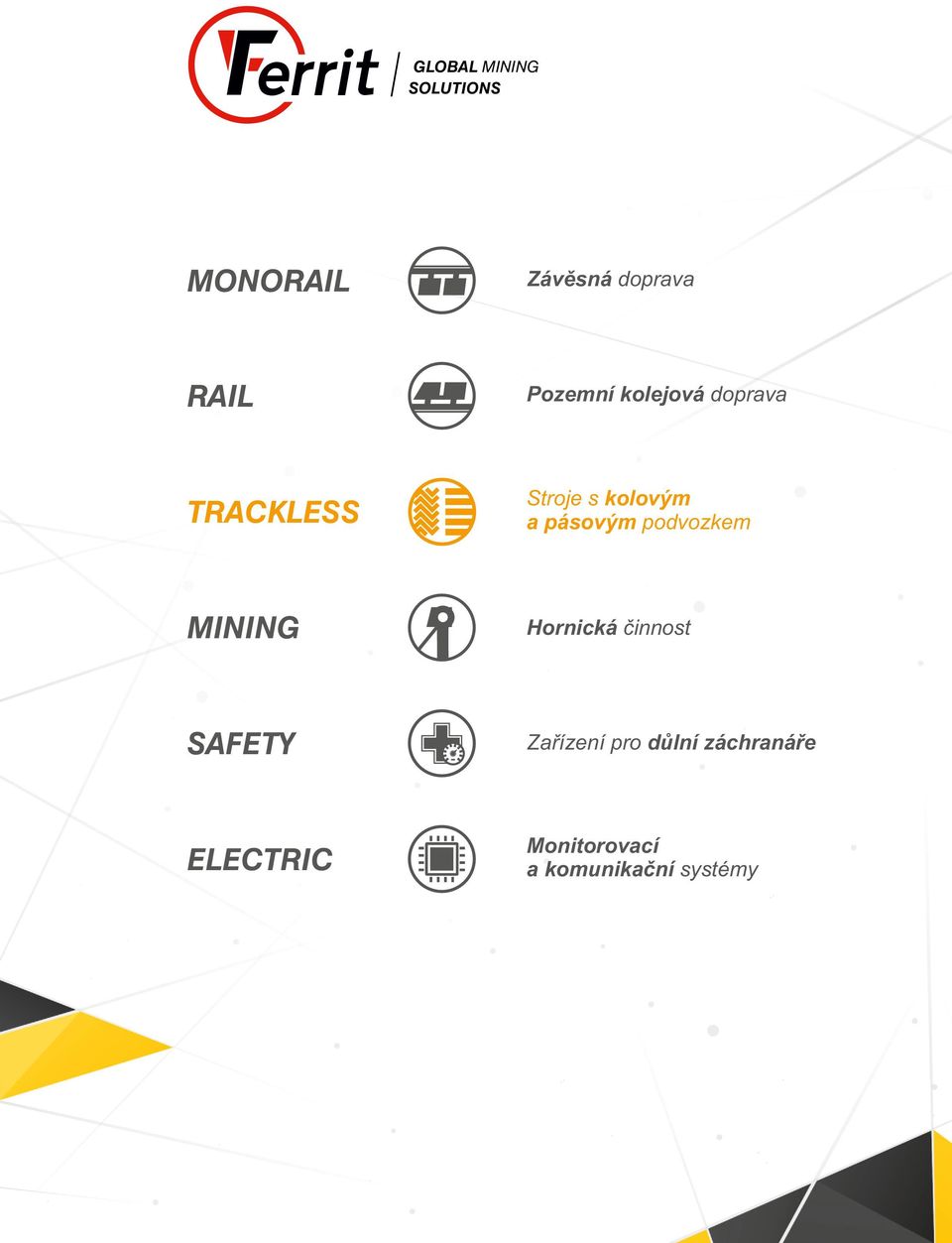

2 GLOBAL MINING SOLUTIONS MONORAIL Závěsná doprava RAIL Pozemní kolejová doprava Stroje s kolovým a pásovým podvozkem MINING Hornická činnost SAFETY Zařízení pro důlní záchranáře ELECTRIC Monitorovací a komunikační systémy

podvozkem MINING Hornická činnost SAFETY Zařízení pro

3 Kolová doprava patří mezi tradiční způsob dopravy materiálu a osob nejen v povrchových dolech, ale i v dolech hlubinných. Tuto dopravu lze realizovat všude tam, kde úklony dopravních cest nepřekračují 15. V současnosti je tento způsob dopravy využíván zejména v hlubinných dolech, kde těžba probíhá systémem pilířování a tím vzniká bohatá síť dopravních cest, většinou v pravoúhlém uspořádání. Využití kolové dopravy je jak v nízkoprofilových podzemních dolech, tak ve velkých podzemních provozech při těžbě hornin nebo při ražení tunelů ve stavebnictví. Tyto dopravní cesty tak vyžadují flexibilitu. Kolová doprava zde pak dosahuje velmi vysoké efektivity, pokud je prováděna dostatečným množstvím dopravních prostředků a je tak zejména využívána v nevýbušných dolech, při těžbě železné rudy, zlata, platiny apod. V těchto podmínkách nejsou na stroje kladeny nároky na splnění podmínek nevýbušnosti, oproti uhelným dolům s rizikem výbuchu uhelného prachu či metanu, nicméně i pro tyto nebezpečné podmínky lze připravit stroj s parametry vyhovujícími práci ve výbušném prostředí. Ferrit jako výhradní distributor nabízí stroje jihoafrického výrobce AARD Mining Equipment. Pohyb strojů AARD je většinou zajištěn nízko-emisním vznětovým motorem a hydrogenerátorem. Řízení pohybu stroje je pak buď pákové, nebo volantem. Všechny stroje AARD se vyznačují vysokou úrovní bezpečnosti jak pro operátora, tak i pro bezprostřední okolí, jednoduchou údržbou a pohodlím operátora při provozu zařízení a strojů. Kabiny pro operátora mají certifikát ISO ROPS/FOPS. Stroje AARD jsou schopny pracovat ve velmi těžkých pracovních podmínkách, jsou velmi produktivní, spolehlivé a firma AARD je schopna přizpůsobit stroj konkrétním podmínkám zákazníka, tj. zpracovat řešení na míru. Universální stroje s housenicovým (pásovým) pojezdem, které mohou být alternativně opatřeny vrtací technikou, nakládacími mechanizmy, přibírkovými mechanizmy nebo sbíjecími kladivy. Každý z mechanizmů může být zaměněn za jiný v podzemních podmínkách do 30 minut. Základ stroje má elektrické napájení, u kterého slouží elektromotor jako prostředek pohonu hydraulického čerpadla. Uvedené stroje vyrábíme pro prostředí s nebezpečím výbuchu plynů a uhelného prachu ve třech modifikacích dle hmotnosti a z toho vyplývajících objemů přídavných mechanizmů. Všechny stroje mají velmi snadné a přesné ovládání pomocí joysticků a jsou vybaveny senzory škodlivých plynů, osvětlením a dalšími bezpečnostními prvky, které požaduje legislativa v tomto segmentu podzemních prací. Stroje mohou pracovat v chodbách se sklonem jak v podélné tak v příčné ose. Legenda vhodné do výbušného prostředí vhodné do nevýbušného prostředí

V současnosti je tento způsob dopravy využíván zejména v hlubinných dolech, kde těžba probíhá systémem pilířování a tím vzniká bohatá síť dopravních cest, většinou v pravoúhlém uspořádání.

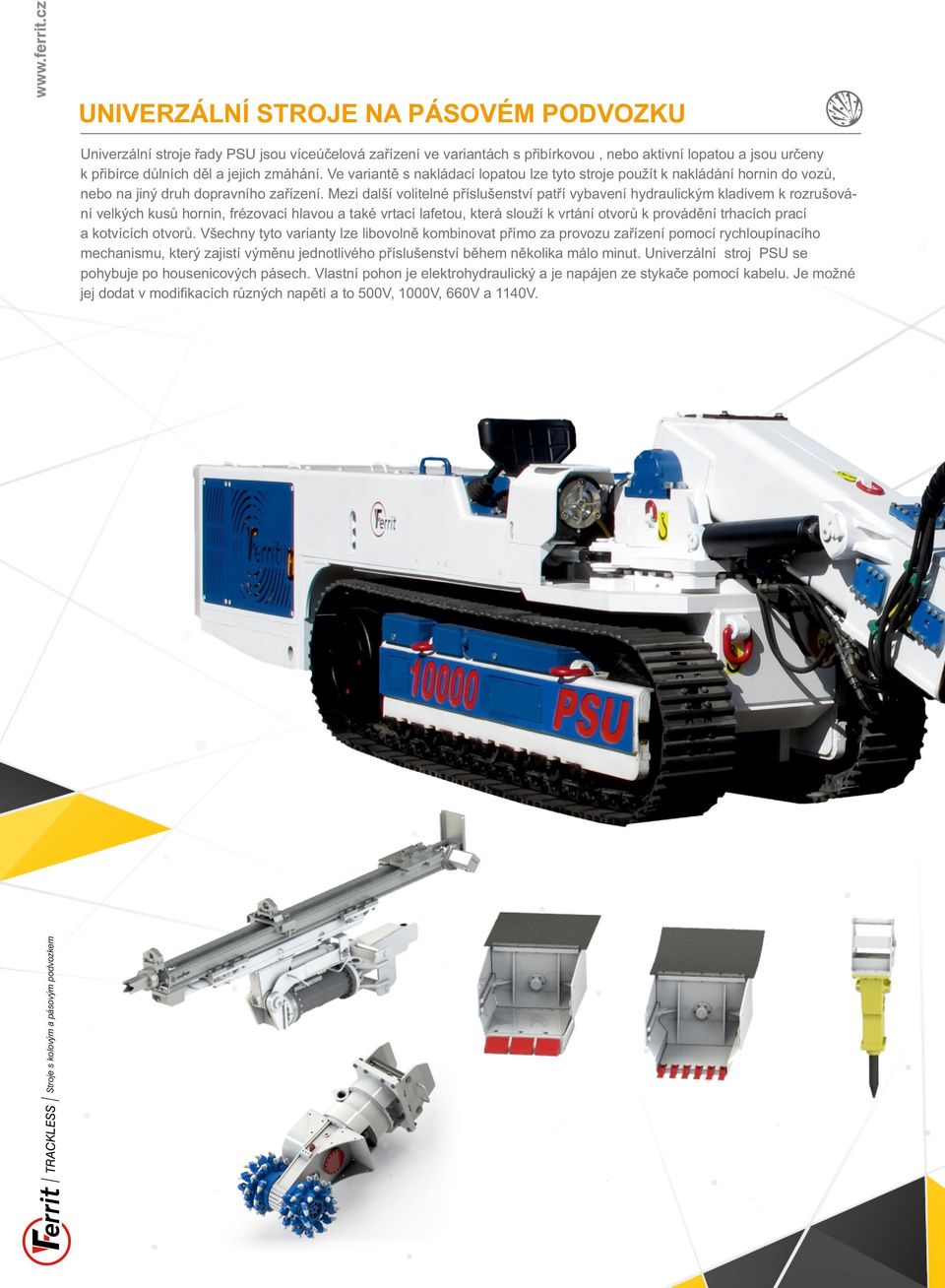

4 UNIVERZÁLNÍ STROJE NA PÁSOVÉM PODVOZKU Univerzální stroje řady PSU jsou víceúčelová zařízení ve variantách s přibírkovou, nebo aktivní lopatou a jsou určeny k přibírce důlních děl a jejich zmáhání. Ve variantě s nakládací lopatou lze tyto stroje použít k nakládání hornin do vozů, nebo na jiný druh dopravního zařízení. Mezi další volitelné příslušenství patří vybavení hydraulickým kladivem k rozrušování velkých kusů hornin, frézovací hlavou a také vrtací lafetou, která slouží k vrtání otvorů k provádění trhacích prací a kotvících otvorů. Všechny tyto varianty lze libovolně kombinovat přímo za provozu zařízení pomocí rychloupínacího mechanismu, který zajistí výměnu jednotlivého příslušenství během několika málo minut. Univerzální stroj PSU se pohybuje po housenicových pásech. Vlastní pohon je elektrohydraulický a je napájen ze stykače pomocí kabelu. Je možné jej dodat v modiﬁkacích různých napětí a to 500V, 1000V, 660V a 1140V.

Ve variantě s nakládací lopatou lze tyto stroje použít k nakládání hornin do vozů, nebo na jiný druh dopravního zařízení.

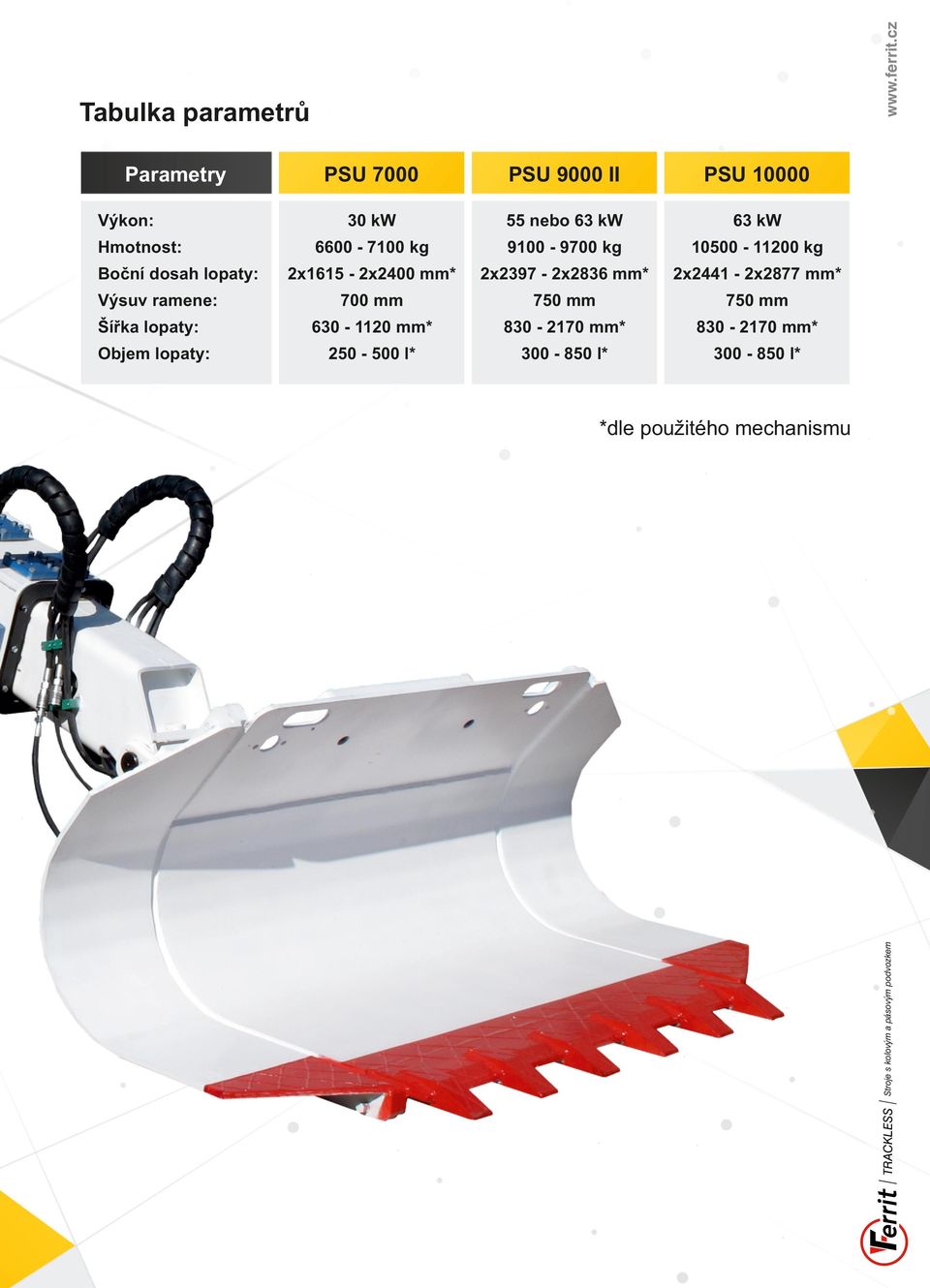

5 Tabulka parametrů Hmotnost: Boční dosah lopaty: Výsuv ramene: Šířka lopaty: Objem lopaty: PSU 9000 II PSU kw 55 nebo 63 kw 63 kw kg kg kg 2x1615-2x2400 mm* 2x2397-2x2836 mm* 2x2441-2x2877 mm* 700 mm 750 mm 750 mm mm* mm* mm* l* l* l* *dle použitého mechanismu Výkon: PSU 7000 Parametry

9000 II PSU 10000 30 kw 55 nebo 63 kw 63 kw 6600-7100 kg 9100-9700 kg 10500-11200 kg

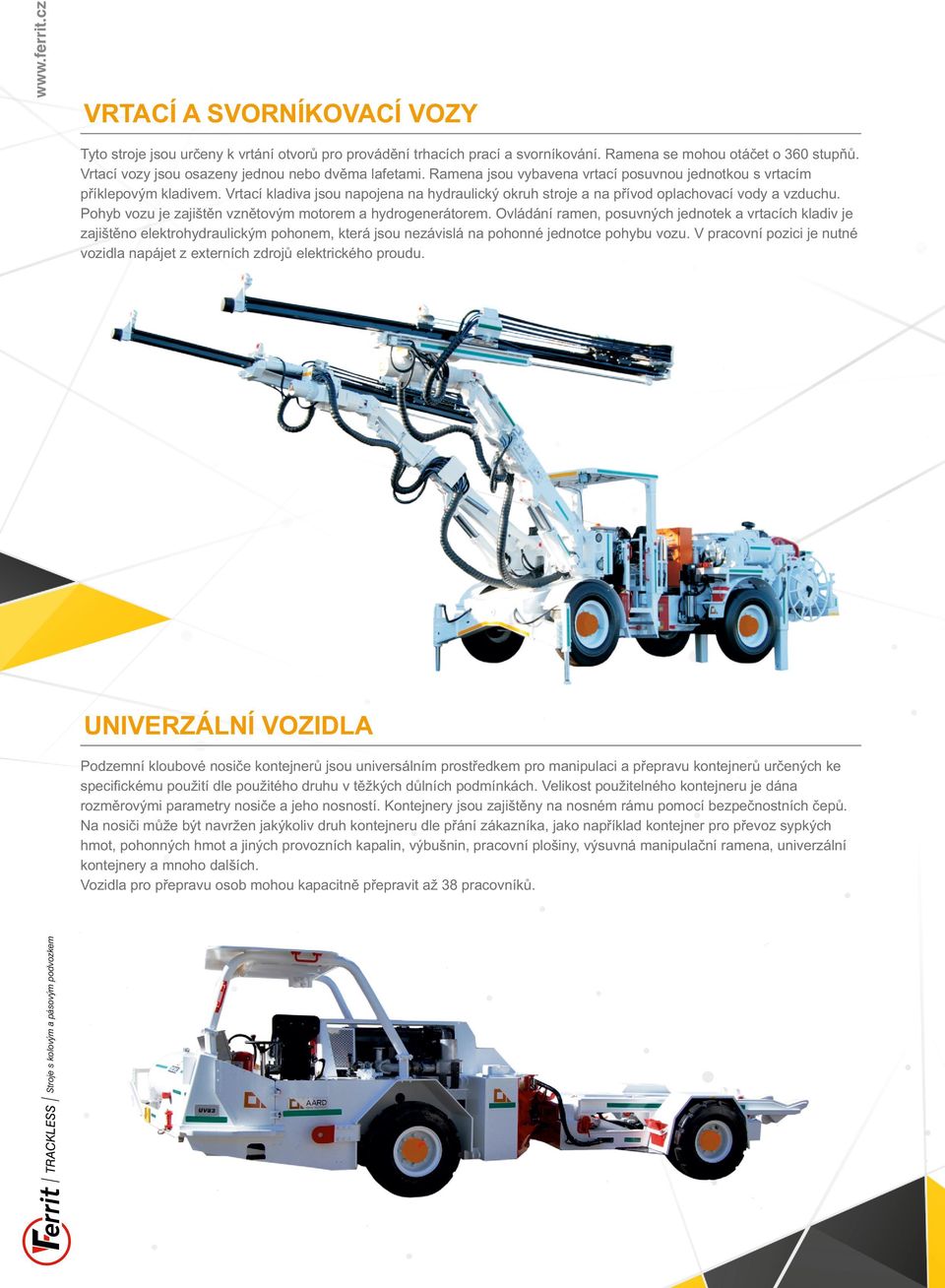

6 VRTACÍ A SVORNÍKOVACÍ VOZY Tyto stroje jsou určeny k vrtání otvorů pro provádění trhacích prací a svorníkování. Ramena se mohou otáčet o 360 stupňů. Vrtací vozy jsou osazeny jednou nebo dvěma lafetami. Ramena jsou vybavena vrtací posuvnou jednotkou s vrtacím příklepovým kladivem. Vrtací kladiva jsou napojena na hydraulický okruh stroje a na přívod oplachovací vody a vzduchu. Pohyb vozu je zajištěn vznětovým motorem a hydrogenerátorem. Ovládání ramen, posuvných jednotek a vrtacích kladiv je zajištěno elektrohydraulickým pohonem, která jsou nezávislá na pohonné jednotce pohybu vozu. V pracovní pozici je nutné vozidla napájet z externích zdrojů elektrického proudu. UNIVERZÁLNÍ VOZIDLA Podzemní kloubové nosiče kontejnerů jsou universálním prostředkem pro manipulaci a přepravu kontejnerů určených ke speciﬁckému použití dle použitého druhu v těžkých důlních podmínkách. Velikost použitelného kontejneru je dána rozměrovými parametry nosiče a jeho nosností. Kontejnery jsou zajištěny na nosném rámu pomocí bezpečnostních čepů. Na nosiči může být navržen jakýkoliv druh kontejneru dle přání zákazníka, jako například kontejner pro převoz sypkých hmot, pohonných hmot a jiných provozních kapalin, výbušnin, pracovní plošiny, výsuvná manipulační ramena, univerzální kontejnery a mnoho dalších. Vozidla pro přepravu osob mohou kapacitně přepravit až 38 pracovníků.

Vrtací kladiva jsou napojena na hydraulický okruh stroje a na přívod oplachovací vody a vzduchu. Pohyb vozu je zajištěn vznětovým motorem a hydrogenerátorem.

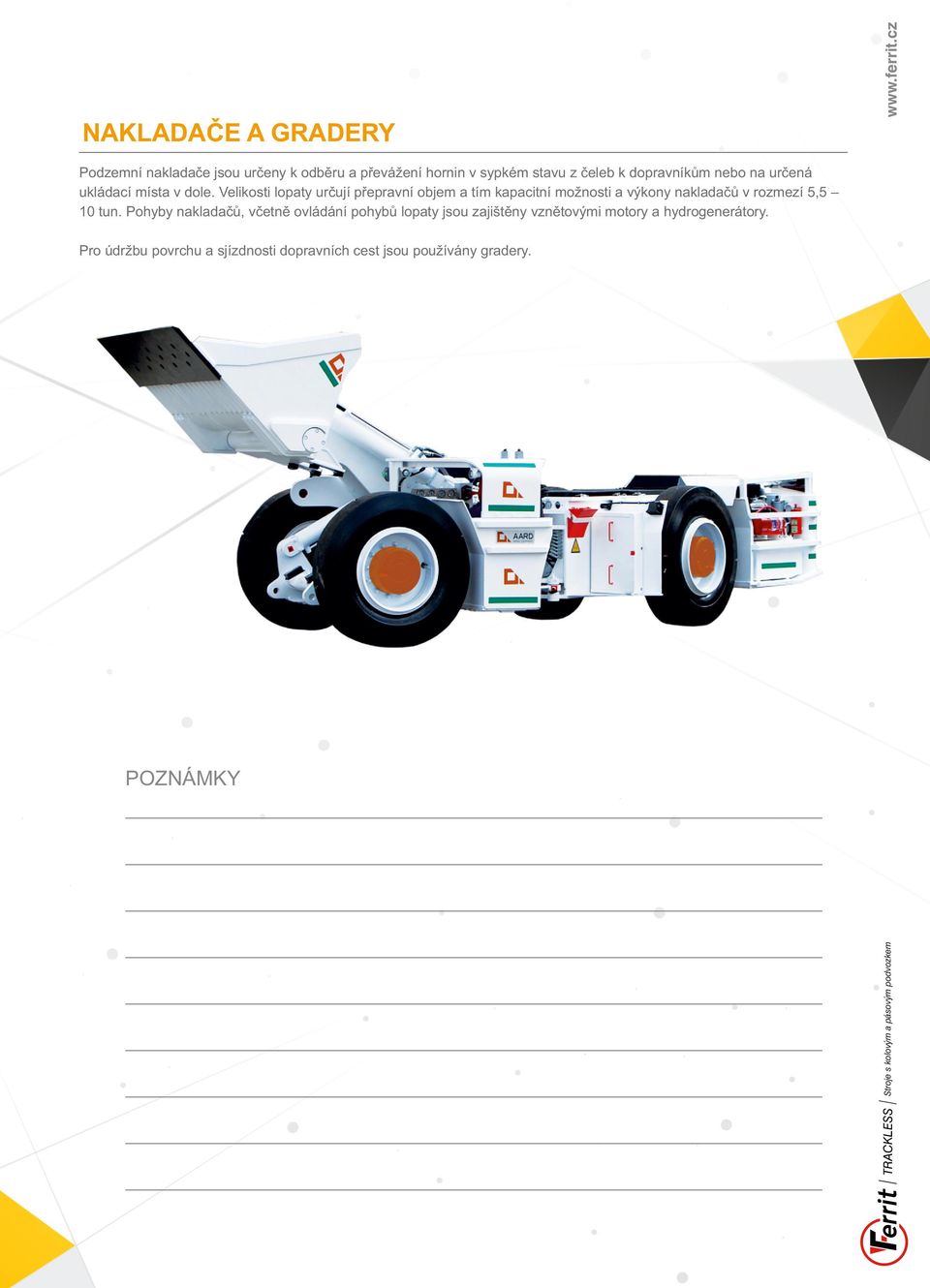

7 NAKLADAČE A GRADERY Podzemní nakladače jsou určeny k odběru a převážení hornin v sypkém stavu z čeleb k dopravníkům nebo na určená ukládací místa v dole. Velikosti lopaty určují přepravní objem a tím kapacitní možnosti a výkony nakladačů v rozmezí 5,5 10 tun. Pohyby nakladačů, včetně ovládání pohybů lopaty jsou zajištěny vznětovými motory a hydrogenerátory. Pro údržbu povrchu a sjízdnosti dopravních cest jsou používány gradery. POZNÁMKY

dopravníkům nebo na určená ukládací místa v dole.

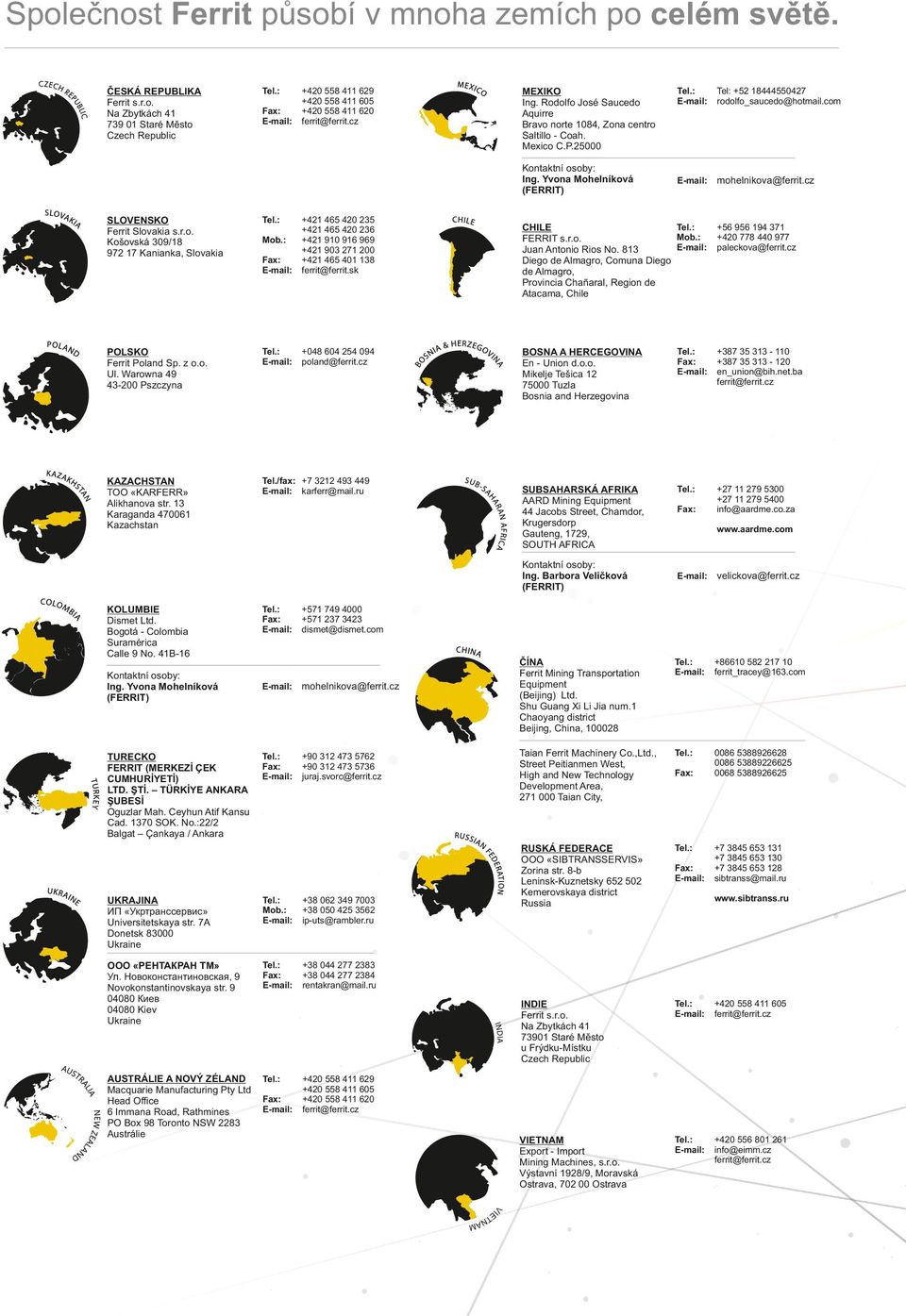

8 Společnost Ferrit působí v mnoha zemích po celém světě. ČESKÁ REPUBLIKA Ferrit s.r.o. Na Zbytkách Staré Město Czech Republic MEXIKO Ing. Rodolfo José Saucedo Aquirre Bravo norte 1084, Zona centro Saltillo - Coah. Mexico C.P Kontaktní osoby: Ing. Yvona Mohelníková (FERRIT) ferrit@ferrit.sk POLSKO Ferrit Poland Sp. z o.o. Ul. Warowna Pszczyna poland@ferrit.cz KAZACHSTAN ТОО «KARFERR» Alikhanova str. 13 Karaganda Kazachstan Tel./fax: karferr@mail.ru SLOVENSKO Ferrit Slovakia s.r.o. Košovská 309/ Kanianka, Slovakia Mob.: BOSNA A HERCEGOVINA En - Union d.o.o. Mikelje Tešica Tuzla Bosnia and Herzegovina SUBSAHARSKÁ AFRIKA AARD Mining Equipment 44 Jacobs Street, Chamdor, Krugersdorp Gauteng, 1729, SOUTH AFRICA mohelnikova@ferrit.cz juraj.svorc@ferrit.cz UKRAJINA ИП «Укртранссервис» Universitetskaya str. 7A Donetsk Ukraine Mob.: ip-uts@rambler.ru ООО «РЕНТАКРАН ТМ» Ул. Новоконстантиновская, 9 Novokonstantinovskaya str Киев Kiev Ukraine rentakran@mail.ru AUSTRÁLIE A NOVÝ ZÉLAND Macquarie Manufacturing Pty Ltd Head Ofﬁce 6 Immana Road, Rathmines PO Box 98 Toronto NSW 2283 Austrálie mohelnikova@ferrit.cz paleckova@ferrit.cz en_union@bih.net.ba info@aardme.co.za velickova@ferrit.cz ČÍNA Ferrit Mining Transportation Equipment (Beijing) Ltd. Shu Guang Xi Li Jia num.1 Chaoyang district Beijing, China, ferrit_tracey@163.com Taian Ferrit Machinery Co.,Ltd., Street Peitianmen West, High and New Technology Development Area, Taian City, RUSKÁ FEDERACE ООО «SIBTRANSSERVIS» Zorina str. 8-b Leninsk-Kuznetsky Kemerovskaya district Russia INDIE Ferrit s.r.o. Na Zbytkách Staré Město u Frýdku-Místku Czech Republic VIETNAM Export - Import Mining Machines, s.r.o. Výstavní 1928/9, Moravská Ostrava, Ostrava info@eimm.cz sibtranss@mail.ru VI AM TURECKO FERRIT (MERKEZİ ÇEK CUMHURİYETİ) LTD. ŞTİ. TÜRKİYE ANKARA ŞUBESİ Oguzlar Mah. Ceyhun Atif Kansu Cad SOK. No.:22/2 Balgat Çankaya / Ankara dismet@dismet.com N ET Kontaktní osoby: Ing. Yvona Mohelníková (FERRIT) Tel: rodolfo_saucedo@hotmail.com CHILE Mob.: FERRIT s.r.o. Juan Antonio Rios No. 813 Diego de Almagro, Comuna Diego de Almagro, Provincia Chañaral, Region de Atacama, Chile Kontaktní osoby: Ing. Barbora Veličková (FERRIT) KOLUMBIE Dismet Ltd. Bogotá - Colombia Suramérica Calle 9 No. 41B-16

Yvona Mohelníková (FERRIT) +421 465 420 235 +421 465 420 236 +421 910 916 969 +421 903 271 200 +421 465 401 138 ferrit@ferrit.sk POLSKO Ferrit Poland Sp. z o.o. Ul.
