1 DUM Základy přírodních věd DUM /2-T3-08 Téma: Ohmův zákon Střední škola Rok: Varianta: A Zpracoval: Mgr. Pavel Hrubý a Mgr. Josef Kormaník VÝKLAD Elektřina a magnetizmus Ohmův zákon Obsah ELEKTRCKÝ ODPOR... 2 ELEKTRCKÁ VODVOST... 2 ELEKTRCKÁ PRÁCE... 3 ELEKTRCKÝ VÝKON... 3 ELEKTRCKÁ ZAŘÍZENÍ... 4 ELEKTROMĚR... 4 POJSTKA... 4 JSTČ... 4 VY_32_NOVACE_T3-3-08_Ohmuv_zakon.docx stránka 1

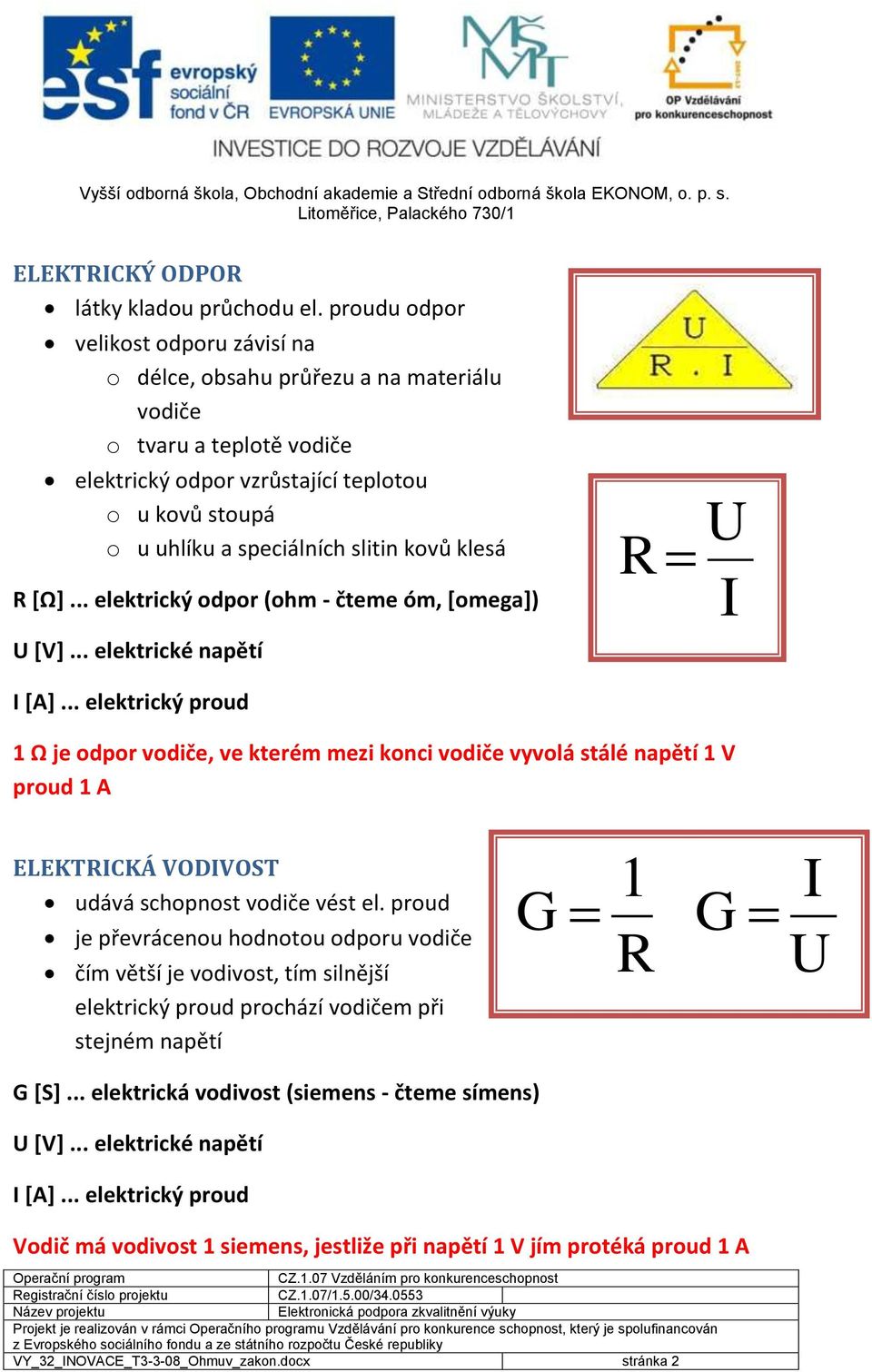

2 ELEKTRCKÝ ODPOR látky kladou průchodu el. proudu odpor velikost odporu závisí na o délce, obsahu průřezu a na materiálu vodiče o tvaru a teplotě vodiče elektrický odpor vzrůstající teplotou o u kovů stoupá o u uhlíku a speciálních slitin kovů klesá R [Ω]... elektrický odpor (ohm - čteme óm, [omega]) R U [A]... elektrický proud 1 Ω je odpor vodiče, ve kterém mezi konci vodiče vyvolá stálé napětí 1 V proud 1 A ELEKTRCKÁ VODVOST udává schopnost vodiče vést el. proud je převrácenou hodnotou odporu vodiče čím větší je vodivost, tím silnější elektrický proud prochází vodičem při stejném napětí G 1 R G U G [S]... elektrická vodivost (siemens - čteme símens) [A]... elektrický proud Vodič má vodivost 1 siemens, jestliže při napětí 1 V jím protéká proud 1 A VY_32_NOVACE_T3-3-08_Ohmuv_zakon.docx stránka 2
![kovů klesá R [Ω]... elektrický odpor (ohm - čteme óm, [omega]) R U [A].](/docs-images/47/7281453/images/page_2.jpg ".. elektrický proud 1 Ω je odpor vodiče, ve kterém mezi konci vodiče vyvolá stálé napětí 1 V proud 1 A ELEKTRCKÁ VODVOST udává schopnost vodiče vést el.")
3 ELEKTRCKÁ PRÁCE elektrický proud ve vodiči přenáší elektrickou energii elektrické pole působí elektrickou silou na elektricky nabité těleso a posouvá jím W QU W [J]... elektrická práce Q [C]... elektrický náboj elektrickou práci 1 J vykonají síly elektrického pole, jestliže je přenesen náboj 1 C při napětí 1 V a prochází-li obvodem stálý proud ELEKTRCKÝ VÝKON je definován jako vykonaná elektrická práce za čas P [W]... elektrický výkon W [J]... elektrická práce t [s]... čas P W t elektrický výkon 1 W má zařízení, které vykoná el. práci 1 J za 1 s po dosazení W=Q.U a Q=.t získáme vztah z tohoto vztahu je definována jednotka elektrického napětí: 1 V je napětí mezi konci vodiče, do něhož stálý proud 1 A dodává výkon 1 W P U VY_32_NOVACE_T3-3-08_Ohmuv_zakon.docx stránka 3
![vykonaná elektrická práce za čas P [W]... elektrický výkon W [J]... elektrická práce t [s]... čas P W t elektrický výkon 1 W má zařízení, které vykoná el. práci 1 J za 1 s po dosazení W=Q.U a Q=.](/docs-images/47/7281453/images/page_3.jpg "t získáme vztah z tohoto vztahu je definována jednotka elektrického napětí: 1 V je napětí mezi konci vodiče, do něhož stálý proud 1 A dodává výkon 1 W P U VY_32_NOVACE_T3-3-08_Ohmuv_zakon.")
4 ELEKTRCKÁ ZAŘÍZENÍ ELEKTROMĚR bývá označován jako elektrické hodiny měří množství odebrané elektrické energie je majetkem distributora elektřiny celková cena odebrané energie je dána spotřebou udávanou v kwh (kilowatthodina) nové a stare provedení elektroměru POJSTKA nejslabší místo elektrického obvodu při přetížení se přetaví odporový drátek nikdy se nepokoušíme je opravovat!!! jsou rozlišeny barvou a velikostí pojistka JSTČ je samočinný vypínač využívá elektromagnetický princip při přetížení se teplem prohne bimetal tím přeruší elektrický obvod jednofázový a trojfázový jistič VY_32_NOVACE_T3-3-08_Ohmuv_zakon.docx stránka 4
5 VY_32_NOVACE_T3-3-08_Ohmuv_zakon.docx stránka 5
