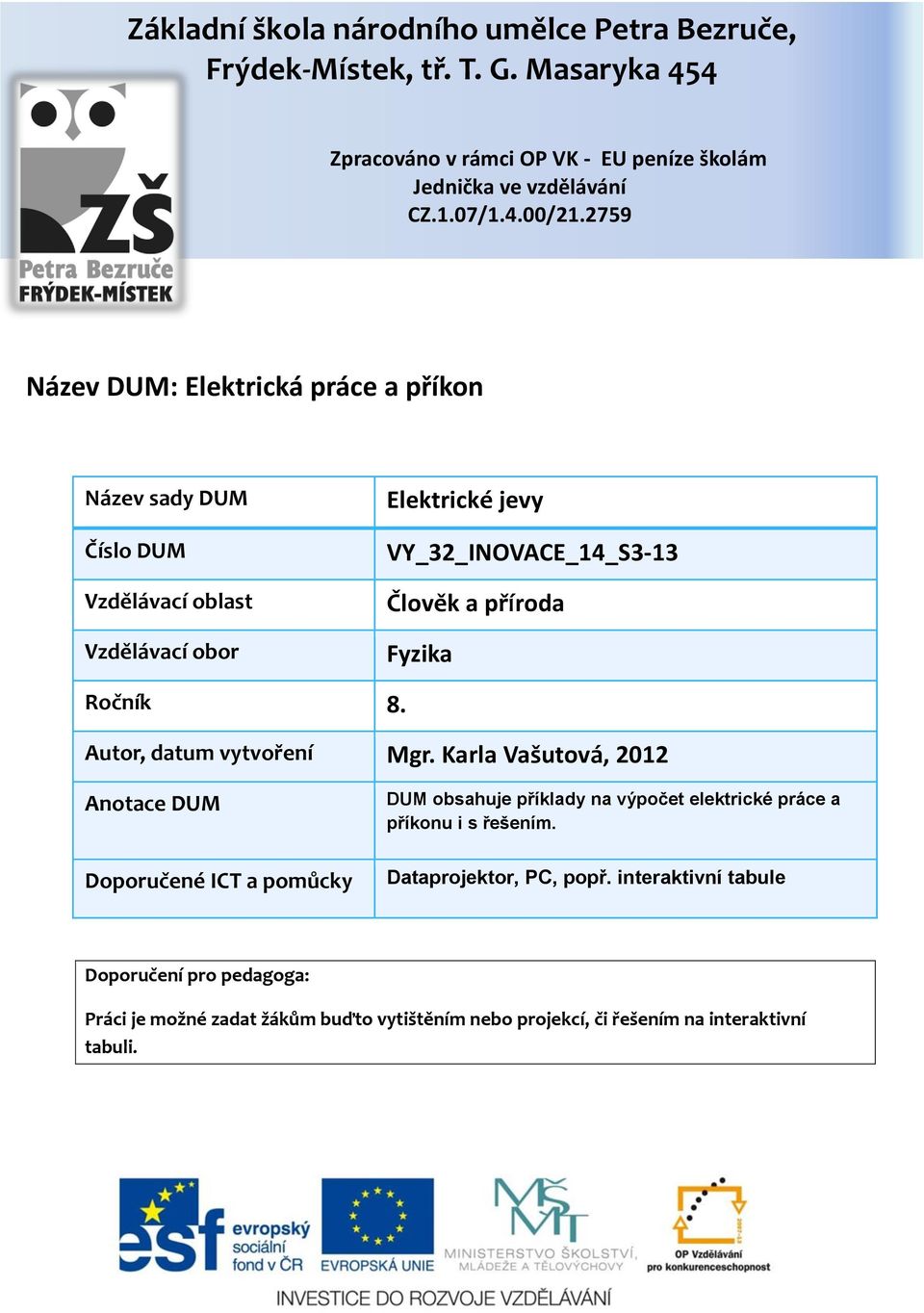

1 Základní škola národního umělce Petra Bezruče, Frýdek-Místek, tř. T. G. Masaryka 454 íé= Zpracováno v rámci OP VK - EU peníze školám Jednička ve vzdělávání CZ.1.07/1.4.00/ Název DUM: Elektrická práce a příkon Název sady DUM Číslo DUM Vzdělávací oblast Vzdělávací obor Elektrické jevy VY_32_INOVACE_14_S3-13 Člověk a příroda Fyzika Ročník 8. Autor, datum vytvoření Mgr. Karla Vašutová, 2012 Anotace DUM Doporučené ICT a pomůcky DUM obsahuje příklady na výpočet elektrické práce a příkonu i s řešením. Dataprojektor, PC, popř. interaktivní tabule Doporučení pro pedagoga: Práci je možné zadat žákům buďto vytištěním nebo projekcí, či řešením na interaktivní tabuli.

2 PRACOVNÍ LIST Elektrická práce a příkon 1. Převeďte: a) 600 J = kj e) 0,07 kw = W b) 0,004 2 MJ = J f) W = kw c) 0,07 MJ = kj g) 300 kw = MW d) J = kj h) 5,2 MW = kw 2. Vypočítej příkon vrtačky připojené k napětí 230 V, kterou prochází proud 2 A. 3. Žárovka svítí 2 minuty, je připojena na napětí 12 V a prochází jí proud 0,2 A. Vypočítej, jak velkou práci vykoná. 4. Na topinkovači je údaj 230 V/950 W. Jak velký proud jím prochází?

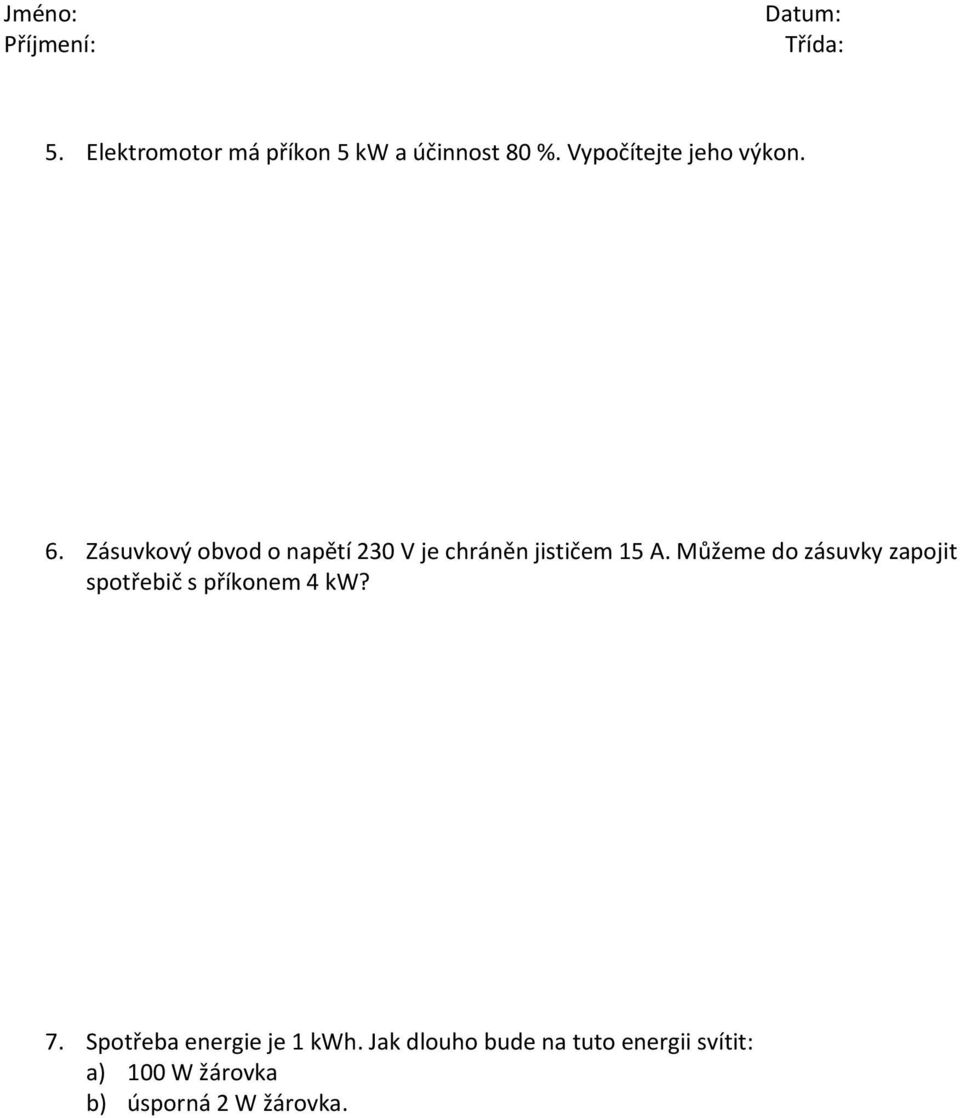

3 5. Elektromotor má příkon 5 kw a účinnost 80 %. Vypočítejte jeho výkon. 6. Zásuvkový obvod o napětí 230 V je chráněn jističem 15 A. Můžeme do zásuvky zapojit spotřebič s příkonem 4 kw? 7. Spotřeba energie je 1 kwh. Jak dlouho bude na tuto energii svítit: a) 100 W žárovka b) úsporná 2 W žárovka.

4 8. K následujícím značkám jednotek přiřaďte názvy a fyzikální veličiny. kwh J W V 9. Žárovka svítí 2 hodiny, prochází jí proud 600 ma a je napojena na napětí 230 V. Vypočítejte práci vykonanou elektrickým proudem. 10. Rychlovarná konvice má příkon 2 kw, je napojena na síťové napětí 230 V. Vypočítejte, jaký proud prochází konvicí a jaký má konvice odpor. 11. V domácnosti je zapojena rychlovarná konvice o příkonu W a mikrovlnná trouba o příkonu W k síti o napětí 230 V. Zjistěte, zda není přetížena šestiampérová pojistka?

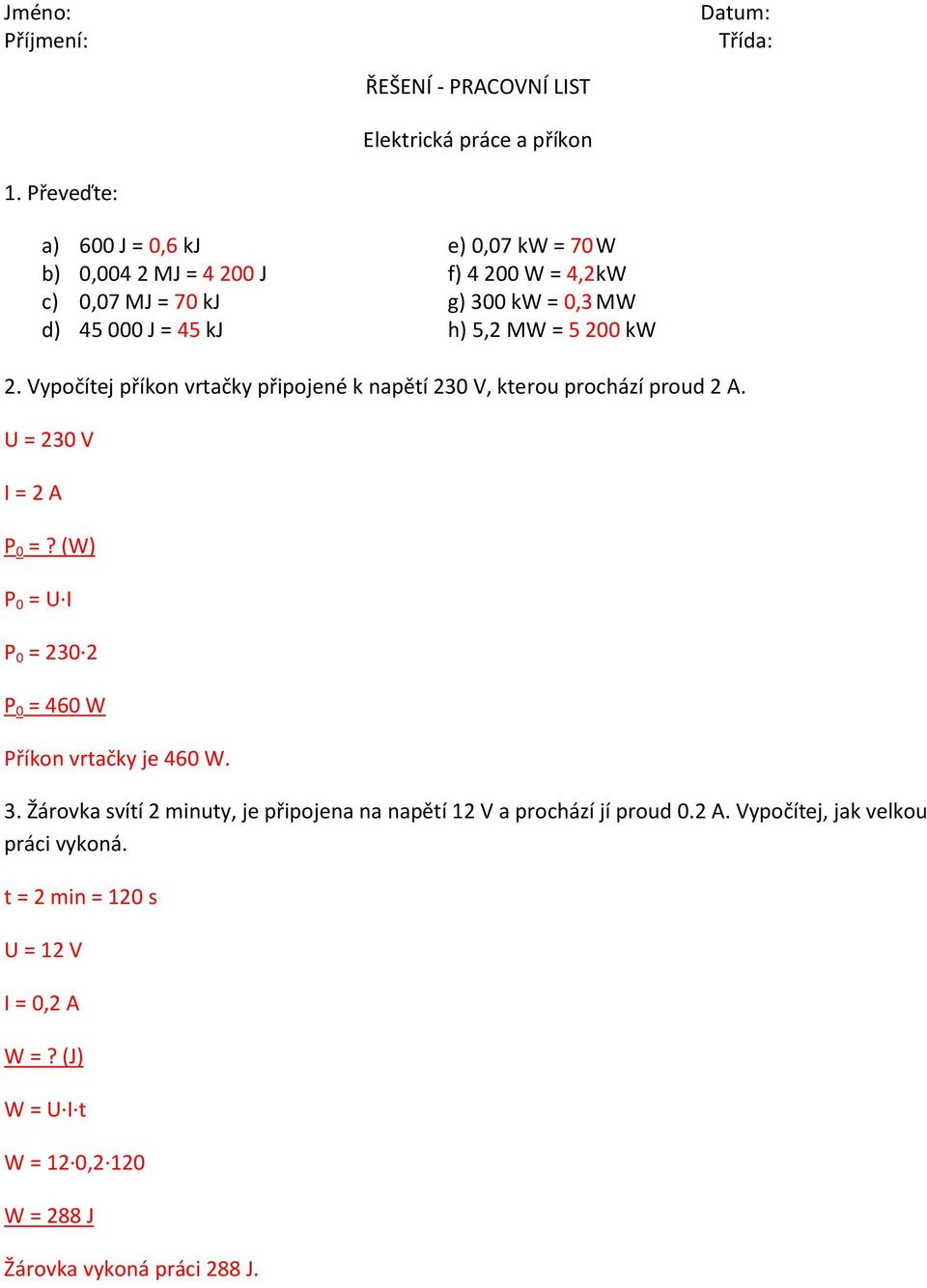

5 ŘEŠENÍ - PRACOVNÍ LIST Elektrická práce a příkon 1. Převeďte: a) 600 J = 0,6 kj e) 0,07 kw = 70 W b) 0,004 2 MJ = J f) W = 4,2 kw c) 0,07 MJ = 70 kj g) 300 kw = 0,3 MW d) J = 45 kj h) 5,2 MW = kw 2. Vypočítej příkon vrtačky připojené k napětí 230 V, kterou prochází proud 2 A. I = 2 A P 0 =? (W) P 0 = U I P 0 = P 0 = 460 W Příkon vrtačky je 460 W. 3. Žárovka svítí 2 minuty, je připojena na napětí 12 V a prochází jí proud 0.2 A. Vypočítej, jak velkou práci vykoná. t = 2 min = 120 s U = 12 V I = 0,2 A W =? (J) W = U I t W = 12 0,2 120 W = 288 J Žárovka vykoná práci 288 J.

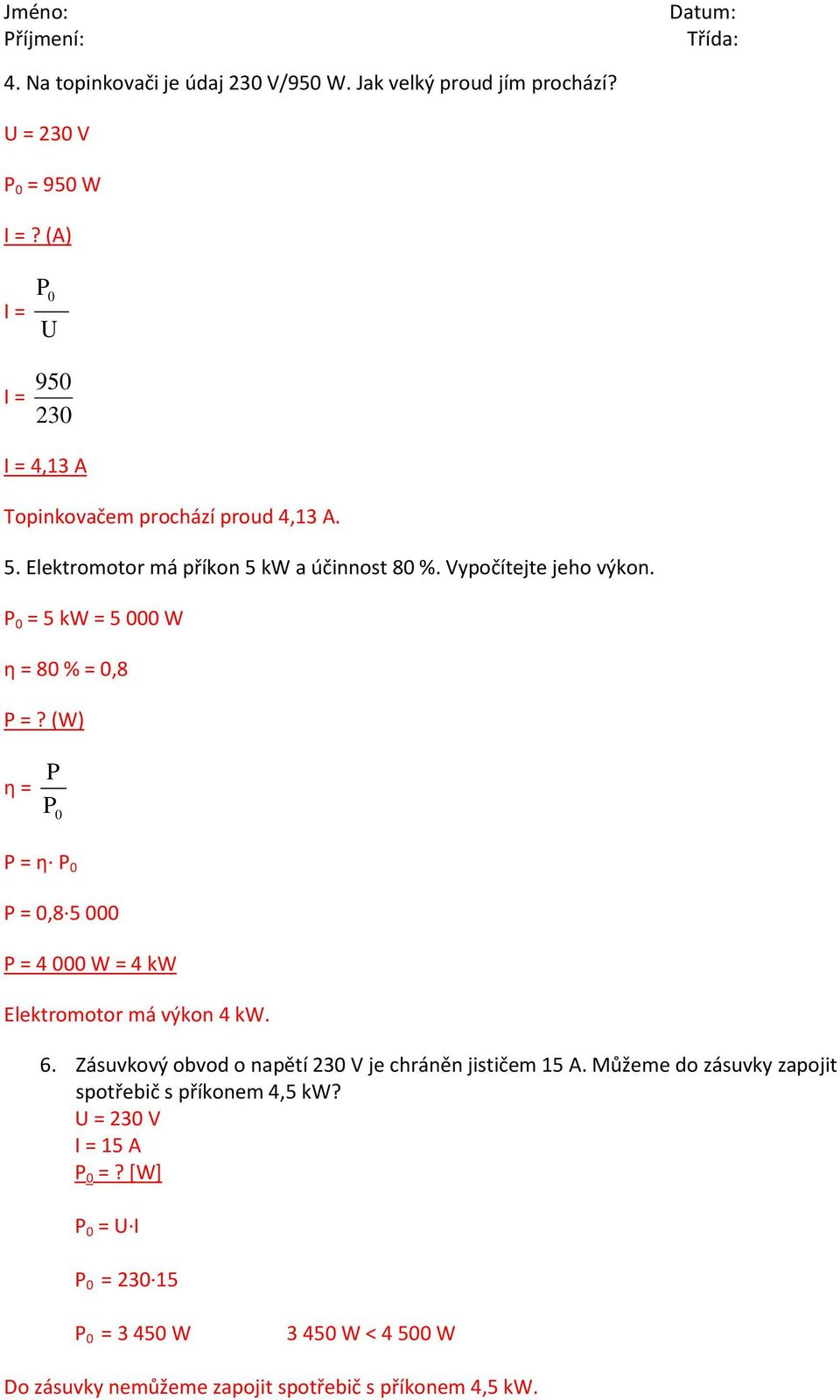

6 4. Na topinkovači je údaj 230 V/950 W. Jak velký proud jím prochází? P 0 = 950 W I =? (A) I = P 0 U 950 I = 230 I = 4,13 A Topinkovačem prochází proud 4,13 A. 5. Elektromotor má příkon 5 kw a účinnost 80 %. Vypočítejte jeho výkon. P 0 = 5 kw = W η = 80 % = 0,8 P =? (W) η = P P 0 P = η P 0 P = 0, P = W = 4 kw Elektromotor má výkon 4 kw. 6. Zásuvkový obvod o napětí 230 V je chráněn jističem 15 A. Můžeme do zásuvky zapojit spotřebič s příkonem 4,5 kw? I = 15 A P 0 =? [W] P 0 = U I P 0 = P 0 = W W < W Do zásuvky nemůžeme zapojit spotřebič s příkonem 4,5 kw.

7 7. Spotřeba energie je 1 kwh. Jak dlouho bude na tuto energii svítit: a) 100 W žárovka b) úsporná 2 W žárovka. W = 1 kwh = Wh P 1 = 100 W P 2 = 2 W W = P t t = t 1 = t 1 = t 1 = 10 h t 1 = 500 h Stowattová žárovka bude svítit 10 hodin. Dvouwattová žárovka bude svítit 500 hodin. 8. K následujícím značkám jednotek přiřaďte názvy a fyzikální veličiny. kwh kilowatthodina elektrická práce J joule práce W watt výkon (příkon) V volt napětí 9. Žárovka svítí 2 hodiny, prochází jí proud 600 ma a je napojena na napětí 230 V. Vypočítejte práci vykonanou elektrickým proudem. t = 2 h I = 600 ma = 0,6 A W =? [Wh] W = U I t W = 230 0,6 2 W = 276 Wh Elektrický proud vykoná práci 276 Wh. 10. Rychlovarná konvice má příkon 2 kw, je napojena na síťové napětí 230 V. Vypočítejte, jaký proud prochází konvicí a jaký má konvice odpor. P 0 = 2 kw = W I =? [A] R =? [Ω] P 0 = U I R = = 230 I R = I = 8,7 A R = 26,4 Ω Konvicí prochází proud 8,7 A a má odpor 26,4 Ω.

8 11. V domácnosti je zapojena rychlovarná konvice o příkonu W a mikrovlnná trouba o příkonu W k síti o napětí 230 V. Zjistěte, zda není přetížena šestiampérová pojistka? P 1 = W P 2 = W I =? [A] P = U I P = P 1 + P = 230 I P = I = 1,3 A P = W 1,3 A < 6 A Při zapojení daných spotřebičů nedojde k přetížení šestiampérové pojistky.

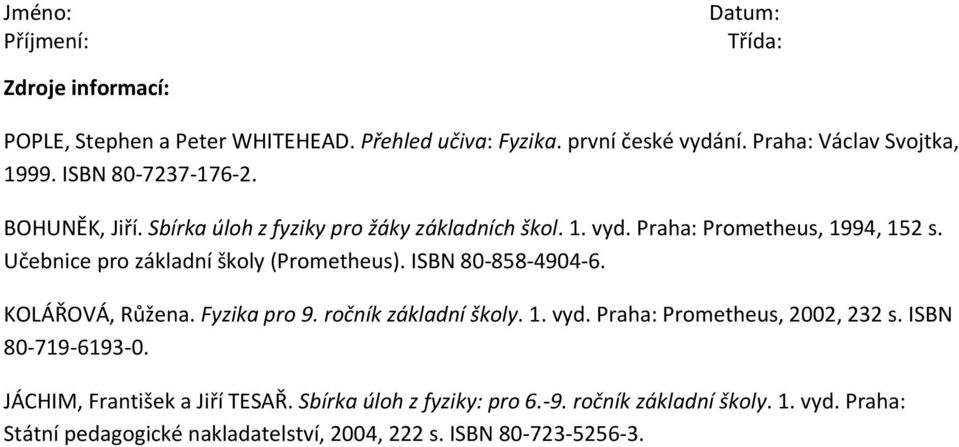

9 Zdroje informací: POPLE, Stephen a Peter WHITEHEAD. Přehled učiva: Fyzika. první české vydání. Praha: Václav Svojtka, ISBN BOHUNĚK, Jiří. Sbírka úloh z fyziky pro žáky základních škol. 1. vyd. Praha: Prometheus, 1994, 152 s. Učebnice pro základní školy (Prometheus). ISBN KOLÁŘOVÁ, Růžena. Fyzika pro 9. ročník základní školy. 1. vyd. Praha: Prometheus, 2002, 232 s. ISBN JÁCHIM, František a Jiří TESAŘ. Sbírka úloh z fyziky: pro ročník základní školy. 1. vyd. Praha: Státní pedagogické nakladatelství, 2004, 222 s. ISBN
