Ohmův zákon, elektrický odpor, rezistory

Rozměr: px
Začít zobrazení ze stránky:

Download "Ohmův zákon, elektrický odpor, rezistory"

Transkript

1 Ohmův zákon, elektrický odpor, rezistory Anotace: Ohmův zákon, elektrický odpor, rezistor, paralelní zapojení, sériové zapojení Dětský diagnostický ústav, středisko výchovné péče, základní škola, mateřská škola a školní jídelna Liberec 8., 9. ročník ZŠ Autorem materiálu a všech jeho částí, není-li uvedeno jinak, je Miloslav Hujer. Dostupné z VY_32_INOVACE_79 FYZIKA

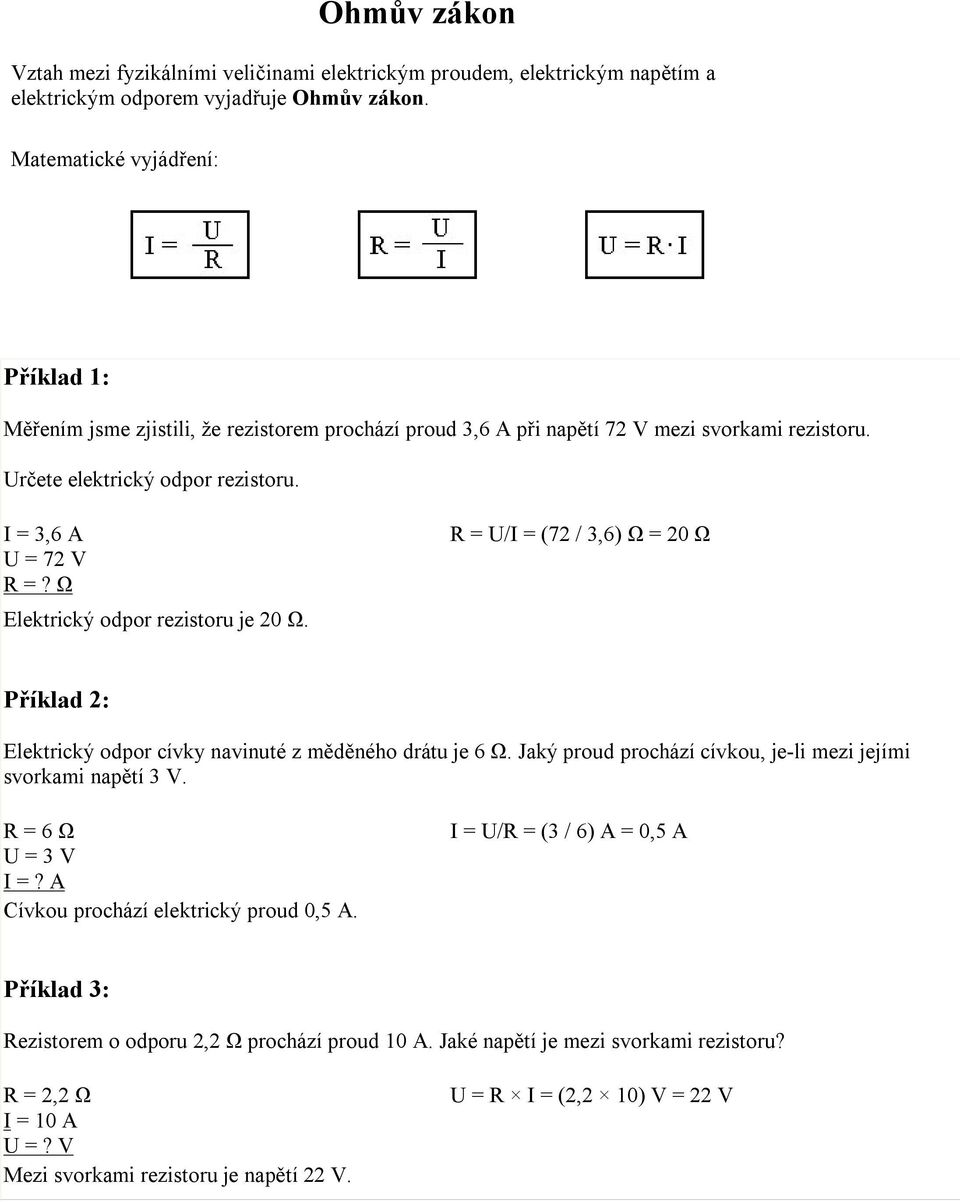

2 Ohmův zákon Vztah mezi fyzikálními veličinami elektrickým proudem, elektrickým napětím a elektrickým odporem vyjadřuje Ohmův zákon. Matematické vyjádření: Příklad 1: Měřením jsme zjistili, že rezistorem prochází proud 3,6 A při napětí 72 V mezi svorkami rezistoru. Určete elektrický odpor rezistoru. I = 3,6 A U = 72 V R =? Ω Elektrický odpor rezistoru je 20 Ω. R = U/I = (72 / 3,6) Ω = 20 Ω Příklad 2: Elektrický odpor cívky navinuté z měděného drátu je 6 Ω. Jaký proud prochází cívkou, je-li mezi jejími svorkami napětí 3 V. R = 6 Ω U = 3 V I =? A Cívkou prochází elektrický proud 0,5 A. I = U/R = (3 / 6) A = 0,5 A Příklad 3: Rezistorem o odporu 2,2 Ω prochází proud 10 A. Jaké napětí je mezi svorkami rezistoru? R = 2,2 Ω I = 10 A U =? V Mezi svorkami rezistoru je napětí 22 V. U = R I = (2,2 10) V = 22 V

3 Příklady na procvičení 1) Elektrický vařič má odpor 60 a odebírá proud 2 A. Na jaké napětí smí být připojen? ( U = 120 V ) 2) Žehlička má odpor 100. Jaký proud bude odebírat při napětí 220 V? ( I = 2,2 A ) 3) Jaký odpor musí mít vlákno žárovky, aby jím protékalo 0,5 A při 220 V? ( R = 440 ) Značka Jednotka Elektrický odpor R ohm Vlastnost vodiče bránit průchodu elektrického proudu charakterizuje fyzikální veličina elektrický odpor. Elektrický odpor vodiče závisí na jeho délce, obsahu kolmého průřezu a materiálu, ze kterého je vyroben. Značka Jednotka Měrný elektrický odpor Závislost elektrického odporu vodiče na materiálu vyjadřuje fyzikální veličina měrný elektrický odpor. (ró) Měrný elektrický odpor látky najdeme ve fyzikálních tabulkách. V praxi se často užívá také jednotka.

4 Příklad: Jak velký odpor má měděný vodič délky 15 m o průměru 0,1 mm? Jaký úbytek napětí na něm vznikne, protéká-li jím proud 0,1 A? 1. Spočítáme průřez vodiče (obsah kruhu) S = d 2 /4 = 3,14. 0,1 2 /4 = 0,00785 mm 2 2. Vypočítáme odpor vodiče dané délky R =. l/s = 0, /0,00785 = 34 Ω 3. Z Ohmova zákona vypočítáme úbytek napětí na vodiči U = R. I = 34. 0,1 = 3,4 V. Odpověď: Odpor vodiče je 34 Ω. Za daných podmínek na něm vznikne úbytek napětí 3,4 V. Příklady na procvičení 1. O kolik je větší elektrický odpor hliníkového vodiče než vodiče z mědi? Oba mají délku 100 m a průřez S = 0,2 mm 2. (měrný odpor mědi je 0,0175 Ω.mm 2 / m, měrný odpor hliníku je 0,0278 Ω.mm 2 / m) Výsledek: rozdíl odporu vodičů je 5,15 Ω. 2. Měděné vedení (trolej) pouliční dráhy má délku 1 km a průřez 0,65 cm 2. Vypočtěte jeho odpor. (R = 0,27 Ω) 3. Při navíjení cívky se spotřebovalo 36 m měděného drátu o průměru 0,1 mm. Vypočtěte odpor vinutí cívky. (R = 80,25 Ω)

5 Zapojení rezistorů 1. Sériové zapojení rezistorů a jejich výsledný odpor Výsledný odpor R dvou spotřebičů spojených za sebou (sériově) se rovná součtu odporů R 1 a R 2 obou rezistorů: R = R 1 + R 2 2. Paralelní zapojení rezistorů a jejich výsledný odpor Pro výsledný odpor R rezistorů o odporech R 1 a R 2 spojených vedle sebe (paralelně) platí: 1/R = 1/R 1 + 1/R 2 Po úpravě platí pro paralelní zapojení dvou rezistorů následující vztah: R R1 R2 R R 1 2 Výsledná hodnota bude vždy menší než nejmenší z hodnot R 1 a R 2. Např.: pro R 1 = 0,1 Ω a R 2 = 1000 Ω je výsledek R1 R2 0, R 0, R R 0, ,1 1 2

6 JAK ŘEŠIT PŘÍKLADY? Příklad: V obvodu jsou zapojeny dva rezistory sériově. Prochází jimi proud I = 0,80 A. Mezi svorkami jsme naměřili napětí U 1 = 3,6 V a u druhého rezistoru U 2 = 2,4 V. a) Urči odpor R prvního rezistoru b) Urči odpor R druhého rezistoru c) Urči celkový odpor I = 0,80 A U 1 = 3,6 V U 2 = 2,4 V R 1 =? Ω R 2 =? Ω R =? Ω a) R 1 = U 1 /I = (3,6 : 0,8) Ω = 4,5 Ω b) R 2 = U 2 /I = (2,4 : 0,8) Ω = 3 Ω c) R = R 1 + R 2 = (4,5 + 3) Ω = 7,5 Ω Odpor prvního rezistoru je 4,5 Ω, druhého rezistoru 3 Ω a celkový odpor R = 7,5 Ω. Příklady na procvičení 1. K elektrickému napětí 12 V jsou paralelně připojeny dva rezistory 0,5 kω a 200 Ω. Nakreslete schéma zapojení rezistorů. Jaký je jejich výsledný odpor? ( R = 142, 85 Ω ) 2. Tři rezistory po 2 Ω jsou zapojeny sériově a paralelně. Určete výsledný odpor každého zapojení. ( sériově: R = 6 Ω, paralelně: R = 2/3 Ω ) Autorem materiálu a všech jeho částí, není-li uvedeno jinak, je Miloslav Hujer. Dostupné z
