1 VY_32_INOVACE_5MAY18 Projekt: Zlepšení výuky na ZŠ Schulzovy sady registrační číslo: CZ.1.07./1.4.00/ Autor: Václav Mayerhofer Datum: Ročník: 8., 9. Vzdělávací oblast: Člověk a příroda Vzdělávací obor / předmět: Fyzika Tematický okruh: Téma: Elektrický proud v látkách Elektrický výkon a příkon, elektrická energie Anotace: Pracovní list pro samostatnou práci žáků směřující k procvičení a ověření znalostí o elektrickém výkonu a příkonu a elektrické energii.

2 Elektrický výkon, elektrická energie Jméno: Třída: Datum: 1) Napiš vzorec pro výpočet elektrického výkonu, jednotlivé veličiny ve vzorci pojmenuj. Uveď správné jednotky. 2) Vysvětli, co je to příkon. 3) Zjisti a zapiš do tabulky názvy tří spotřebičů ve tvém okolí a hodnotu jejich příkonu. Spotřebič Příkon (W) 4) Žárovka v předním světlometu automobilu je napájena napětím 12 V a protéká jí proud 5A. Vypočítej příkon žárovky. 5) Vypočítej, jak velký proud bude protékat žárovkou ve stolní lampičce při napětí 25V, je-li její příkon 50W.

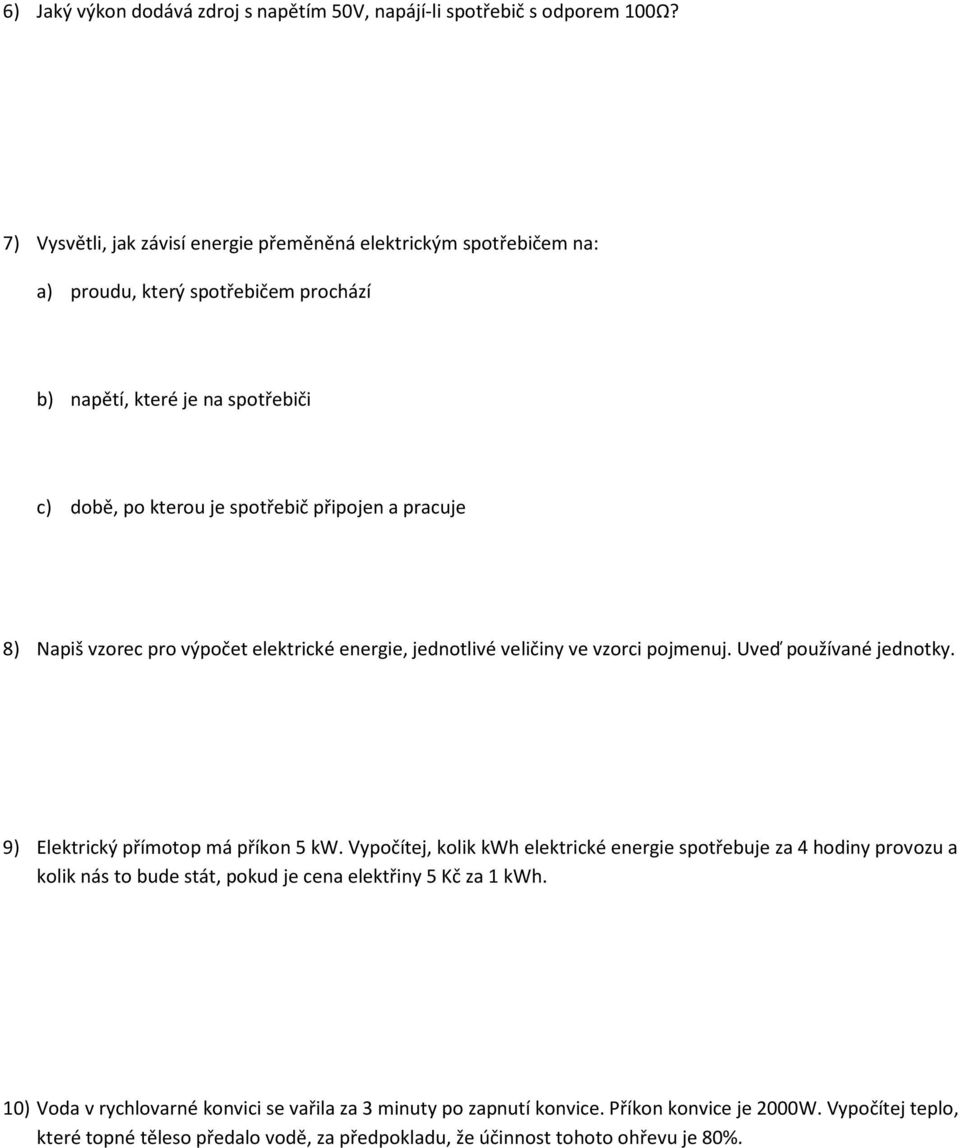

3 6) Jaký výkon dodává zdroj s napětím 50V, napájí-li spotřebič s odporem 100Ω? 7) Vysvětli, jak závisí energie přeměněná elektrickým spotřebičem na: a) proudu, který spotřebičem prochází b) napětí, které je na spotřebiči c) době, po kterou je spotřebič připojen a pracuje 8) Napiš vzorec pro výpočet elektrické energie, jednotlivé veličiny ve vzorci pojmenuj. Uveď používané jednotky. 9) Elektrický přímotop má příkon 5 kw. Vypočítej, kolik kwh elektrické energie spotřebuje za 4 hodiny provozu a kolik nás to bude stát, pokud je cena elektřiny 5 Kč za 1 kwh. 10) Voda v rychlovarné konvici se vařila za 3 minuty po zapnutí konvice. Příkon konvice je 2000W. Vypočítej teplo, které topné těleso předalo vodě, za předpokladu, že účinnost tohoto ohřevu je 80%.

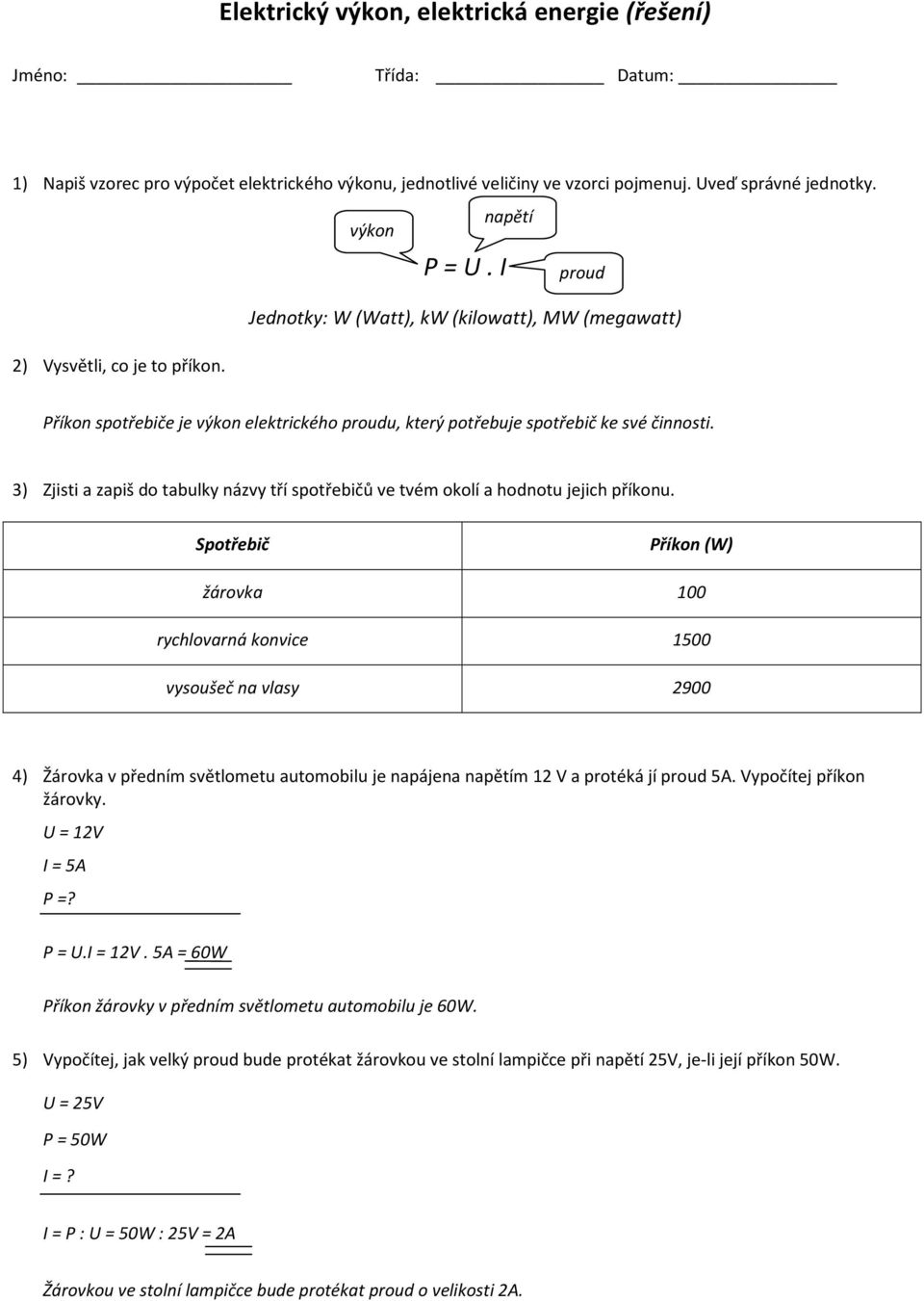

4 Elektrický výkon, elektrická energie (řešení) Jméno: Třída: Datum: 1) Napiš vzorec pro výpočet elektrického výkonu, jednotlivé veličiny ve vzorci pojmenuj. Uveď správné jednotky. napětí výkon P = U. I proud Jednotky: W (Watt), kw (kilowatt), MW (megawatt) 2) Vysvětli, co je to příkon. Příkon spotřebiče je výkon elektrického proudu, který potřebuje spotřebič ke své činnosti. 3) Zjisti a zapiš do tabulky názvy tří spotřebičů ve tvém okolí a hodnotu jejich příkonu. Spotřebič Příkon (W) žárovka 100 rychlovarná konvice 1500 vysoušeč na vlasy ) Žárovka v předním světlometu automobilu je napájena napětím 12 V a protéká jí proud 5A. Vypočítej příkon žárovky. U = 12V I = 5A P =? P = U.I = 12V. 5A = 60W Příkon žárovky v předním světlometu automobilu je 60W. 5) Vypočítej, jak velký proud bude protékat žárovkou ve stolní lampičce při napětí 25V, je-li její příkon 50W. U = 25V P = 50W I =? I = P : U = 50W : 25V = 2A Žárovkou ve stolní lampičce bude protékat proud o velikosti 2A.

5 6) Jaký výkon dodává zdroj s napětím 50V, napájí-li spotřebič s odporem 100Ω? U = 50V I =? R = 100Ω P =? I = U : R = 50V : 100Ω = 0,5A P = U. I = 50V. 0,5A = 25W Zdroj dodává do spotřebiče výkon 25W. 7) Vysvětli, jak závisí energie přeměněná elektrickým spotřebičem na: a) proudu, který spotřebičem prochází Přeměněná energie je tím věší, čím větší prochází spotřebičem proud. b) napětí, které je na spotřebiči Přeměněná energie je tím větší, čím větší je napětí na spotřebiči. c) době, po kterou je spotřebič připojen a pracuje Přeměněná energie je tím větší, čím delší je doba, po kterou je spotřebič připojen a pracuje. 8) Napiš vzorec pro výpočet elektrické energie, jednotlivé veličiny ve vzorci pojmenuj. Uveď používané jednotky. elektrická energie napětí proud E = U. I. t Jednotky: J (Joule), Ws (wattsekunda), kwh (kilowatthodina), MWh (megawatthodina) čas 9) Elektrický přímotop má příkon 5 kw. Vypočítej, kolik kwh elektrické energie spotřebuje za 4 hodiny provozu a kolik nás to bude stát, pokud je cena elektřiny 5 Kč za 1 kwh. P = 5 kw t = 4h cena = 5 č E = P. t = 5kW. 4h = 20kWh Celková cena = 20kWh. 5 č = 250Kč Přímotop spotřebuje 20kWh elektrické energie, což nás bude stát 250Kč. 10) Voda v rychlovarné konvici se vařila za 3 minuty po zapnutí konvice. Příkon konvice je 2000W. Vypočítej teplo, které topné těleso předalo vodě, za předpokladu, že účinnost tohoto ohřevu je 80%. P = 2000W E =? t = 3min = 180s Q =? E = P. t = 2000W. 180s = J Q = 0,8. E = 0, J = J = 288kJ Topné těleso předalo vodě v konvici 288kJ tepla.
