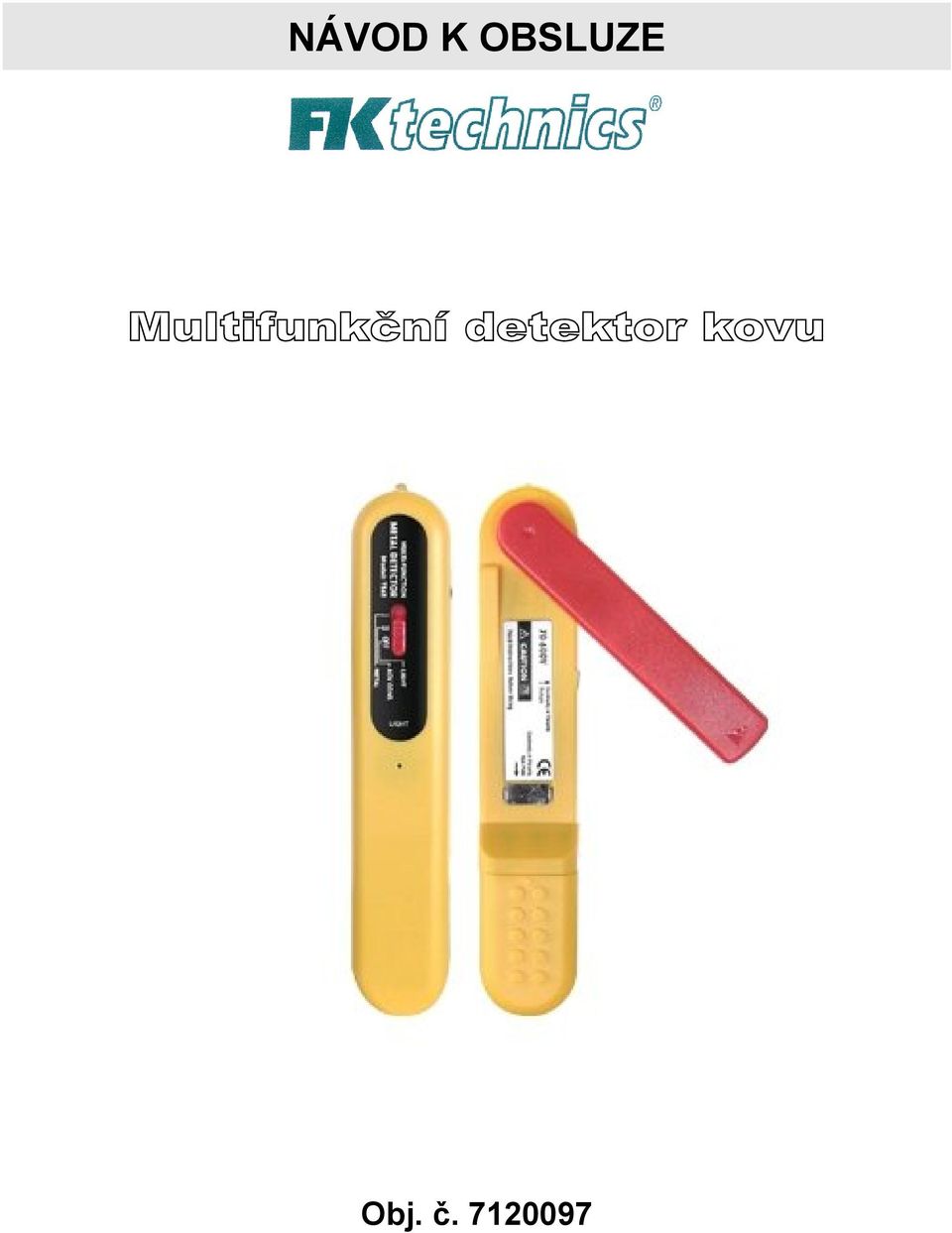

1 NÁVOD K OBSLUZE Obj. č

2 Poučení Tento přístroj je zdokonalený multifunkční detektor. Umožňuje detekovat a lokalizovat kov, AC napětí, testovat průchodnost a mnoho dalších. Možnost použití například na stavbách a instalacích. Konstrukce 1. Senzor snímače kovu 6. Část pro detekci AC napětí 2. LED svítilna 7. Kovový výčnělek 3. Knoflík nastavení citlivosti 8. Kovová destička 4. Přepínač voleb 9. Kryt baterie 5. Tlačítko LED lampy Technické informace Senzor snímaní kovu: AC napětí: Test průchodnosti: Test DC polarity: Pracovní teplota: Teplota skladování: Rozměry: Váha: pro kovové potrubí průměr 20 mm, max. hloubka okolo 30 mm 70 ~ 600 VAC 0 ~ 50 MΩ 6 ~ 36 VDC -10 ~ +40 C -10 ~ +50 C mm okolo 110 g (s baterií) 2

Knoflík nastavení citlivosti 8. Kovová destička 4. Přepínač voleb 9. Kryt baterie 5.

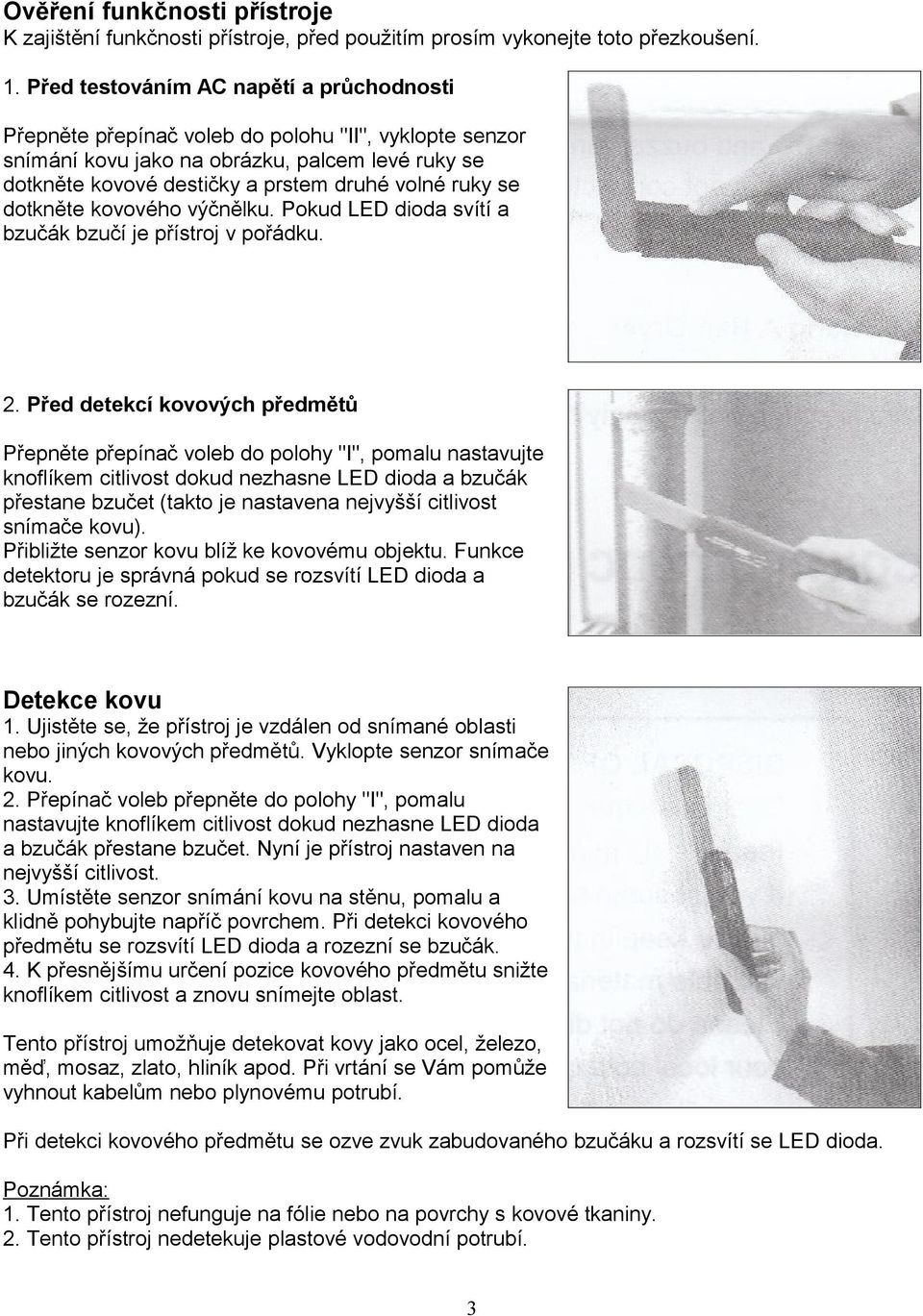

3 Ověření funkčnosti přístroje K zajištění funkčnosti přístroje, před použitím prosím vykonejte toto přezkoušení. 1. Před testováním AC napětí a průchodnosti Přepněte přepínač voleb do polohu "II", vyklopte senzor snímání kovu jako na obrázku, palcem levé ruky se dotkněte kovové destičky a prstem druhé volné ruky se dotkněte kovového výčnělku. Pokud LED dioda svítí a bzučák bzučí je přístroj v pořádku. 2. Před detekcí kovových předmětů Přepněte přepínač voleb do polohy "I", pomalu nastavujte knoflíkem citlivost dokud nezhasne LED dioda a bzučák přestane bzučet (takto je nastavena nejvyšší citlivost snímače kovu). Přibližte senzor kovu blíž ke kovovému objektu. Funkce detektoru je správná pokud se rozsvítí LED dioda a bzučák se rozezní. Detekce kovu 1. Ujistěte se, že přístroj je vzdálen od snímané oblasti nebo jiných kovových předmětů. Vyklopte senzor snímače kovu. 2. Přepínač voleb přepněte do polohy "I", pomalu nastavujte knoflíkem citlivost dokud nezhasne LED dioda a bzučák přestane bzučet. Nyní je přístroj nastaven na nejvyšší citlivost. 3. Umístěte senzor snímání kovu na stěnu, pomalu a klidně pohybujte napříč povrchem. Při detekci kovového předmětu se rozsvítí LED dioda a rozezní se bzučák. 4. K přesnějšímu určení pozice kovového předmětu snižte knoflíkem citlivost a znovu snímejte oblast. Tento přístroj umožňuje detekovat kovy jako ocel, železo, měď, mosaz, zlato, hliník apod. Při vrtání se Vám pomůže vyhnout kabelům nebo plynovému potrubí. Při detekci kovového předmětu se ozve zvuk zabudovaného bzučáku a rozsvítí se LED dioda. Poznámka: 1. Tento přístroj nefunguje na fólie nebo na povrchy s kovové tkaniny. 2. Tento přístroj nedetekuje plastové vodovodní potrubí. 3

se dotkněte kovového výčnělku. Pokud LED dioda svítí a bzučák bzučí je přístroj v pořádku. 2.

4 Detekce AC napětí Nastavte přepínač voleb do polohy "II". Detekce AC napětí 1. Přepněte přepínač voleb do polohy "II" (nevyklopujte senzor snímače kovu). 2. Nastavte max. citlivost otočením knoflíku citlivosti dopředu, až na doraz. 3. Pohybujte části přístroje pro detekci AC napětí v blízkosti nebo napříč měřeného povrchu. 4. Pokud se přístroj pohybuje v blízkosti vodiče pod AC napětím, rozezní se bzučák a LED dioda se rozsvítí. 5. K přesnějšímu určení pozice vodiče snižte knoflíkem citlivost o něco nazpět a znovu opakujte. Poznámka: 1. Drhnutí nebo bouchání přístroje o stěnu může generovat statickou elektřinu, která může zapříčinit chybnou indikaci. 2. Propouštění proudu Protože přístroj získává potřebný signál, který je zapříčiněný extrémně malými proudy, v určitých situacích může dojít k neznáme indikaci, např. pokud se vodič s poškozenou izolací dotýká vlhké stěny, přístroj na stěně indikuje existenci napětí. V takových situacích přístroj indikuje potencionální nebezpečí, které by mělo být prověřeno voltmetrem. Rozlišení mezi živým a nulovým vodičem 1. Přepněte přepínač voleb do polohy "II". 2. Nastavte max. citlivost otočením knoflíku citlivosti dopředu, až na doraz. 3. Pohybujte části přístroje pro detekci AC napětí v blízkosti měřeného vodiče. 4. Snižujte citlivost knoflíkem na vhodnou úroveň. 5. Porovnávejte s nulovým vodičem, živý vodič bude indikován i ve větší vzdálenosti. Detekce přerušení vedení Metoda použita zde je obdobná té předchozí. K lokalizování poškozeného místa vodiče, nastavte citlivost na vhodnou nižší úroveň. Když LED dioda zhasne a bzukot se přeruší, nalezli jste poškozené místo. 4

Pokud se přístroj pohybuje v blízkosti vodiče pod AC napětím, rozezní se bzučák a LED dioda se rozsvítí. 5.

5 Zjištění, zda pouzdro elektrických přístrojů je spojeno se zemí 1. Přepněte přepínač voleb do polohy "II" (nevyklopujte senzor snímače kovu). 2. Nastavte max. citlivost otočením knoflíku citlivosti dopředu, až na doraz. 3. Pohybujte části přístroje pro detekci AC napětí v blízkosti elektrických zařízení jako mikrovlnné trouby, rychlovarné konvice, topení, myčky, pračky apod. LED dioda se rozsvítí a bzučák rozezní pokud zařízení není spojeno se zemí. Kontrola vysoušeče vlasů Metoda je obdobná jako předchozí. Pohybujte přístrojem v blízkosti vysoušeče vlasů, který musí být vypnutý. LED dioda se rozsvítí a bzučák rozezní pokud je zástrčka zasunuta špatně nebo fáze je připojena špatně. Test průchodnosti a DC polarity Varování: Ujistěte se, že hlavní vedení je odpojeno. Otočte senzor snímače kovu mezi 90 a 180. Přepněte přepínač voleb do polohy "II". Testování polarity baterií (6 ~ 36 VDC baterie) Pomocí palce levé ruky se dotkněte kovové destičky. Dalším prstem ruky se dotkněte elektrody baterie a zároveň druhá elektroda baterie by se měla dotýkat kovového výčnělku. LED dioda se rozsvítí a bzučák rozezní pokud kladná se kladná elektroda baterie dotýká kovového výčnělku. Poznámka: Pro odstranění rušení se držte mimo elektromagnetické pole. Test pojistek Pomocí palce levé ruky se dotkněte kovové destičky. Dalším prstem ruky se dotkněte vodivé strany pojistky a zároveň druhá vodivá strana pojistky by se měla dotýkat kovového výčnělku. LED dioda se rozsvítí a bzučák rozezní pokud je pojistka dobrá. 5

Pohybujte části přístroje pro detekci AC napětí v blízkosti elektrických zařízení jako mikrovlnné trouby, rychlovarné konvice, topení, myčky, pračky apod.

6 Test žárovek Metoda testování pojistek může být taktéž použita pro testování žárovek. Pokud se LED dioda rozsvítí a bzučák rozezní je žárovka dobrá. Detekce propouštění mikrovln Přepněte přepínač voleb do polohy "II". Nastavte max. citlivost otočením knoflíku citlivosti dopředu, až na doraz. Pohybujte části přístroje pro detekci AC napětí v blízkosti obrazovky TV/monitoru. LED dioda se rozsvítí a bzučák rozezní pokud přístroj detekuje záření. Oddalte přístroj od obrazovky. Pozice, kde LED dioda zhasne a bzučák přestane bzučet je místo, kde již záření není závažné. Funkce svítilny Přepněte přepínač voleb do polohy "OFF". Svítilnu rozsvítíte stiskem tlačítka LED lampy. Poznámka 1. Nepoužívejte přístroj k měření napětí nad stanovené hodnoty. 2. Před použitím zkontrolujte funkčnost přístroje. 3. Nepoužívejte přístroj, pokud je poškozený. 4. Použití přístroje ve vlhkém prostředí může snížit jeho citlivost. 6

Pohybujte části přístroje pro detekci AC napětí v blízkosti obrazovky TV/monitoru. LED dioda se rozsvítí a bzučák rozezní pokud přístroj detekuje záření. Oddalte přístroj od obrazovky.

7 Upozornění 1. Chráněný vodič nebo fáze uložena v kovovém kanálu, potrubí, obalu, kovové stěně nebo široké celistvé stěně nebude detekováno. 2. Používejte obezřetně při zatloukání hřebíků, řezání nebo vrtání stěn, stropů a podlah, které mohou obsahovat vedení nebo potrubí blízko povrchu. 3. Při práci poblíž AC elektrického vedení, vždy vypněte elektrický proud. 4. Živé vodiče mohou být detekovány jako kovové objekty. Buďte opatrní při zatloukání hřebíků, řezání nebo vrtání stěn, stropů a podlah, které mohou obsahovat vedení nebo potrubí blízko povrchu. 5. Schopnost detekce přístroje se může měnit vlivem vlhkosti obsažené v materiálech, stěnách a malbách. Výměna baterie Pokud je funkce přístroje nepravidelná jako například zvuk bzučáku je zkreslený, prosím vyměňte baterii. Pro výměnu sejměte kryt baterie, vyměňte starou baterii za novou, stejného typu (9V 6F22) a opět nasaďte kryt. Likvidace výrobku Vážený zákazníku, Pokud se někdy v budoucnu rozhodnete tento výrobek vyhodit, pak prosím, mějte na paměti, že mnoho z jeho součástí je vyrobeno z materiálů, které mohou být recyklovány. Nevyhazujte proto prosím výrobek do běžného odpadu, ale přenechejte jej k recyklaci v zařízení, které je k tomu ve Vašem regionu určeno. 7

Při práci poblíž AC elektrického vedení, vždy vypněte elektrický proud. 4. Živé vodiče mohou být detekovány jako kovové objekty.

8 Tento návod k použití je publikace firmy FK technics spol. s r.o. Návod odpovídá technickému stavu při tisku. Změny vyhrazeny! 04/2008 FK technics spol.s r.o. 8
