Jak zvolit systém upínání nástrojů

Transkript

1 TOOLN SYSTEMS ow to select tool holding 40 Jak zvolit systém upínání nástrojů Jak zvolit systém upínání nástrojů 1 Zvolte velikost spojky - Na stránce s údaji pro objednání vyberte požadovanou velikost spojky 2 Vyberte upínací jednotku - Podle typu stroje z přehledu sortimentu vyberte vhodný držák. 3 Rozhodněte se pro použití modulárního systému SL nebo celistvých řezných jednotek Řezání závitů 4 Jestliže je to nutné, použijte vhodné nástavce - V případě potřeby použijte pro přizpůsobení kontrolní délky prodlužovací nástavce. Pro výběr vhodného nástavce použijte přehled výrobního programu. Další technické informace naleznete v naší Technické příručce obrábění Symboly odkazů na jiné stránky: Volba nástroje - přehled Náhradní díly/příslušenství Systémy pro upínání nástrojů, přehled Převodní tabulky, výpočtové vztahy a definice 2

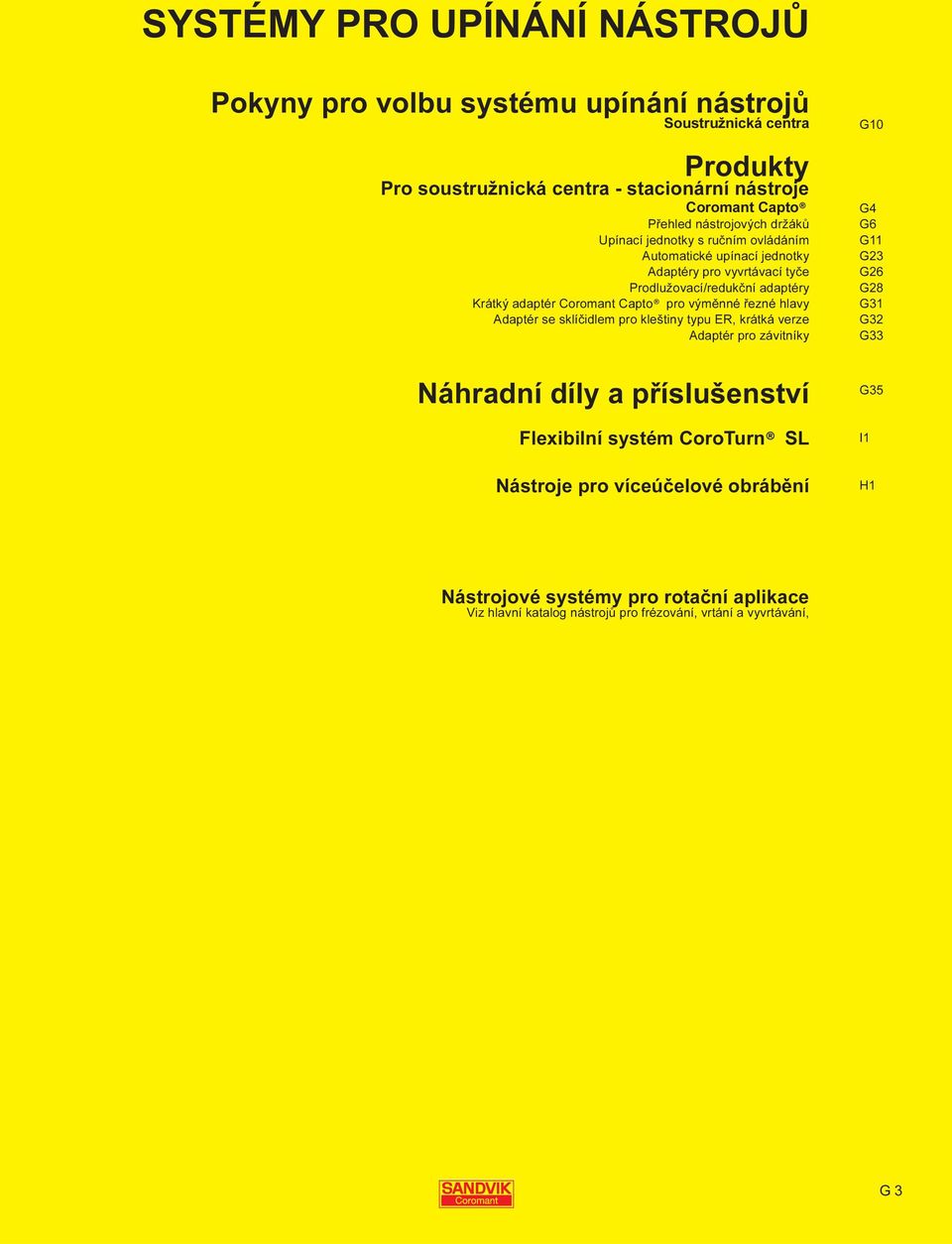

2 TOOLN SYSTEMS Content Pokyny pro volbu systému upínání nástrojů Soustružnická centra Produkty Pro soustružnická centra - stacionární nástroje Coromant Capto Přehled nástrojových držáků Upínací jednotky s ručním ovládáním Automatické upínací jednotky Adaptéry pro vyvrtávací tyče Prodlužovací/redukční adaptéry Krátký adaptér Coromant Capto pro výměnné řezné hlavy Adaptér se sklíčidlem pro kleštiny typu ER, krátká verze Adaptér pro závitníky Náhradní díly a příslušenství Flexibilní systém CoroTurn SL Nástroje pro víceúčelové obrábění pro rotační aplikace Viz hlavní katalog nástrojů pro frézování, vrtání a vyvrtávání, 3

3 TOOLN SYSTEMS Coromant Capto Coromant Capto Coromant Capto Systém pro upínání nástrojů Použití na obráběcích centrech Systém Coromant Capto s upínacím mechanismem ovládaným vačkovým hřídelem nachází široké uplatnění na obráběcích centrech s ruční výměnou nástrojů. Rychlá výměna nástrojů umožňuje maximální využití strojů a prodloužení efektivního strojního času v průměru o 25%. Vývoj revolverových hlav ěhem svého vývoje se revolverové hlavy rozdělily do dvou hlavních skupin, pro které je využití systému Coromant Capto příznačné jak v případě stacionárních, tak i poháněných nástrojů. Řezání závitů CD - Rozhraní Coromant Capto pro revolverové hlavy Nové řešení nahrazující revolverové hlavy se systémem VD Stejné adaptéry jsou vhodné pro mnoho značek a typů strojů Šroub pro ovládání vačky v revolverové hlavě C - Rozhraní Coromant Capto pro revolverové hlavy s uchycením pomocí šroubů Řešení využívající uchycení pomocí šroubů Specifické rozvržení upínacích otvorů pro každý typ a značku stroje Součástí jednotek upínaných pomocí šroubů je také šrou pro ovládání vačky Systém Coromant Capto lze s využitím standardního upínacího mechanismu integrovat přímo do revolverové hlavy Standardní soustruhy lze snadno vybavit rychlovýměnnými nástroji Coromant Capto provedením instalace standardních upínacích jednotek. 4

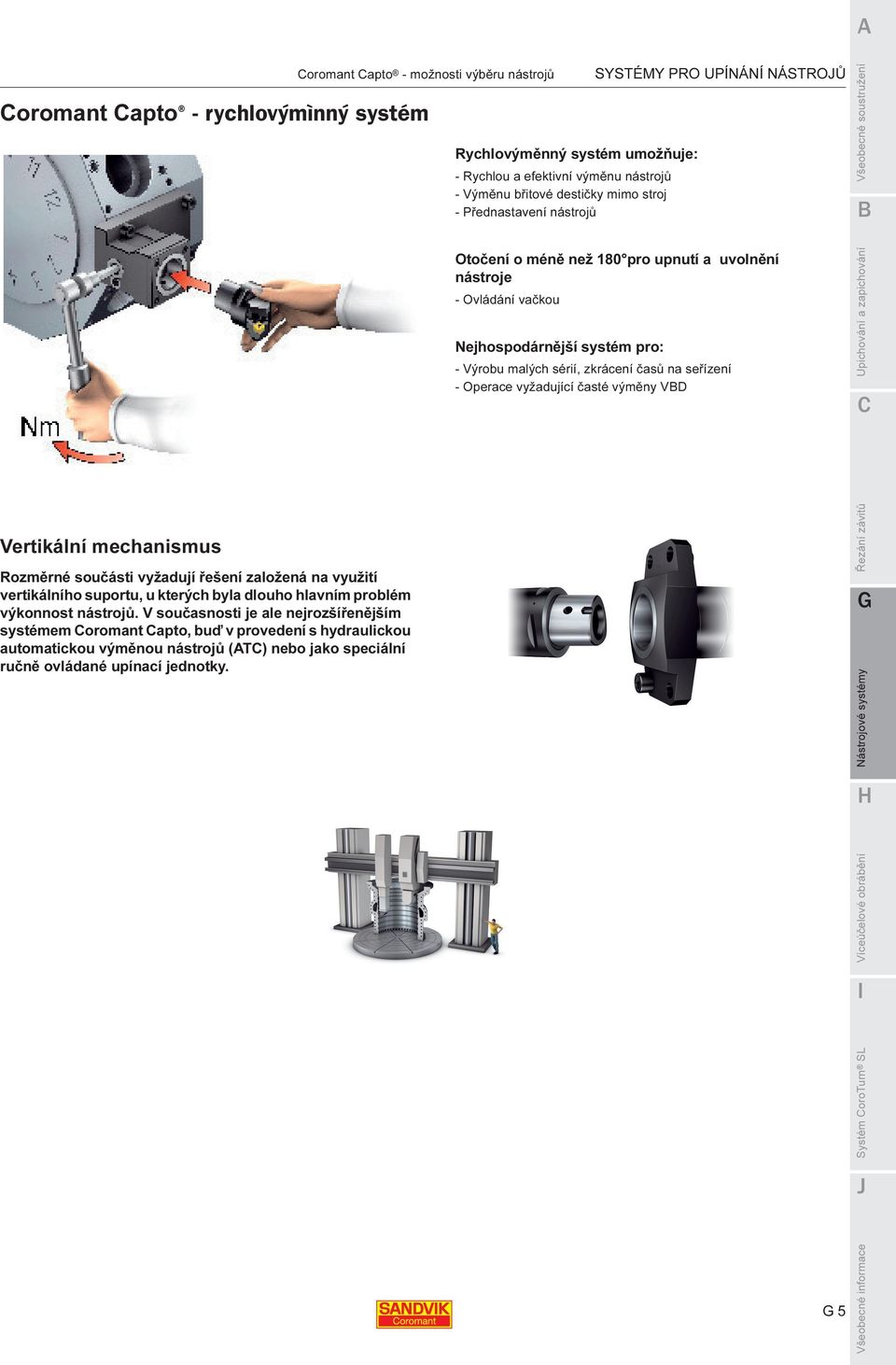

4 TOOLN SYSTEMS Coromant Capto - Tooling alternatives Coromant Capto - možnosti výběru nástrojů Coromant Capto - rychlovýmìnný systém Rychlovýměnný systém umožňuje: - Rychlou a efektivní výměnu nástrojů - Výměnu břitové destičky mimo stroj - Přednastavení nástrojů Otočení o méně než 180 pro upnutí a uvolnění nástroje - Ovládání vačkou Nejhospodárnější systém pro: - Výrobu malých sérií, zkrácení časů na seřízení - Operace vyžadující časté výměny VD Vertikální mechanismus Rozměrné součásti vyžadují řešení založená na využití vertikálního suportu, u kterých byla dlouho hlavním problém výkonnost nástrojů. V současnosti je ale nejrozšířenějším systémem Coromant Capto, buď v provedení s hydraulickou automatickou výměnou nástrojů (ATC) nebo jako speciální ručně ovládané upínací jednotky. Řezání závitů 5

5 TOOLN SYSTEMS Coromant Capto Coromant Capto - stacionární nástroje - přehled Ručně ovládané upínací jednotky Čtyřhranná stopka Válcová stopka Čtyřhranná stopka Válcová stopka Speciální použití VD úhlové provedení VD přímé provedení Cx-R/LC2085 Cx-NC2000 Cx-R/LC2080 Cx-R/LC2035/ Cx-R/LC2090 Cx-R/LC2030/ Cx-R/LC2030/ Cx-NC /2055/ /2050/ /2050/2060 Strana Ručně ovládané upínací jednotky Prodlužovací/redukční adaptéry Řezání závitů CD - úhlové provedení Cx-R/LC2085 Strana 20 CD - přímé provedení Cx-R/LCE / / Cx Strana 28 Cx Adaptéry pro nástroje s válcovou stopkou Adaptéry pro vyvrtávací tyče Vyvrtávací tyče pro víceúčelové stroje Adaptéry pro nástroje se čtyřhrannou stopkou Radiální montáž Axiální montáž Axiální montáž Uchycení pod úhlem Adaptér pro upichovací planžety CoroCut a T-Max Q-Cut Radiální montáž Axiální montáž Polotovary pro výrobu řezných jednotek Cx-131 Cx-131 Cx-ASA Cx-ASR/L Cx-ASR/L3 Cx-ASR/L45 Cx-APA Cx-APR/L Cx-NR Strana Nástroje s válcovou stopkou, viz kapitoly, Upichování a zapichování a Řezání závitů 1) Stopkové nástroje, viz kapitoly, Upichování a zapichování a Řezání závitů Upichovací planžety, viz kapitola Upichování a zapichování 1) Pro válcové tyče lze použít upínací objímky EasyFix, viz strana A304 Overview for non-rotating tools 6

6 TOOLN SYSTEMS Coromant Capto Coromant Capto - stacionární nástroje - přehled Automatické upínací jednotky Víceúčelové stroje Poháněné držáky nástrojů Coromant Capto Cx-NC5010 Cx-NC5110 Cx-NC5210 nformace o způsobech S kontaktem sondy Jetbreak objednávání získáte ve vaší místní Strana pobočce firmy Sandvik Coromant. Prodlužovací/redukční adaptéry Vyvrtávací tyče CoroTurn SL polygonální objímka otočená o 180 Cx R Strana 30 CoroTurn SL70 Cx R 30 Ocelová tyč Tlumené vyvrtávací tyče Cx-A570/Cx-570 Cx-A570/Cx-570 Strana Mini revolverová hlava Systém CoroTurn SL Řezání závitů Cx R Strana 98 Adaptéry pro vyvrtávací tyče Adaptéry pro vnější obrábění Cx-A570/Cx-570 Cx-A570/Cx-570 Cx-A570/Cx-570 Strana 14 Strana Řezné jednotky Coromant Capton pro vnější i vnitřní obrábění, viz kapitoly, Upichování a zapichování, Řezání závitů a Víceúčelové obrábění. Řezné hlavy CoroTurn SL, viz kapitoly, Upichování a zapichování, Řezání závitů, CoroTurn SL a. Overview for non-rotating tools 7

7 TOOLN SYSTEMS Manual clamping units Upínací jednotky s ruením ovládáním Upínací jednotky s ručním ovládáním Ručně ovládané jednoteky využívají jak mechanismus s táhlem ovládaným vačkou upínání, tak upínání se středovým šroubem. Při upínání vždy používejte momentový klíč. Táhlo ovládané vačkovým hřídelem Pohyb táhla řídí vačka ovládaná ze strany nástroje, která se otáčí v drážce táhla. Pro uvolnění/upnutí řezné hlavy se používá šestihranný klíč ( je zapotřebí méně, než polovina otáčky). Táhlo ovládané šroubem Pohyb táhla je řízen šroubem ovládaným ze zadní strany nástroje. Pro upnutí/uvolnění obráběcího nástroje se používá šestihranný klíč, kterým se pootočí o jednu otáčku. Řezání závitů Upínání pomocí středového šroubu Pro upínutí/uvolnění obráběcího nástroje se používá středový šroub ovládaný zezadu. Pro upnutí/uvolnění řezné hlavy se používá šestihranný klíč (je zapotřebí šesti otáček). Stopkové upínací jednotky pro konvenční revolverové hlavy Nástroje se stopkou s kruhovým průřezem pro vnitřní pracovní operace: Charakteristika typu Konstrukční provedení s rozpínacím segmentovým upínacím pouzdrem. - Táhlo ovládané šroubem - Méně než 180 pro upnutí a uvolnění nástroje Charakteristika typu Upínání pomocí středového šroubu otáček pro upnutí a uvolnění nástroje Jednoduchá instalace - Upnutí obou typů jednotek do revolverové hlavy je stejné jako u standardní vyvrtávací tyče. Stopkové držáky pro vnější pracovní operace: Lze je snadno přizpůsobit pro většinu strojů využívajících nástroje se čtyřhrannou stopkou o rozměru 20, 25, 32 nebo 40 mm. Charakteristika typu Konstrukční provedení s rozpínacím segmentovým upínacím pouzdrem. - Táhlo ovládané vačkovým hřídelem Jednoduchá instalace - Vyjměte nástroj se čtyřhrannou stopkou a klín stroje. - Upínací jednotku Coromant Capto 2085 posuňte na správné místo a zajistěte klínem. Charakteristika těchto nástrojů - Není nutno provádět speciální úpravu nástroje nebo revolverové hlavy. - Přívod řezné kapaliny středem nástroje. - Minimální vyložení poskytující maximální pracovní prostor. - Stejný klíč pro upínání vnějších i vnitřních obráběcích nástrojů. - Přizpůsobitelná délka stopky (v případě potřeby je možno ji zkrátit). 8

8 TOOLN SYSTEMS Manual clamping units Ručně ovládané upínací jednotky Ručně ovládané upínací jednotky pro speciální aplikace Upínací jednotka 2090 je určena pro speciální úpravy daného stroje. Konstrukční pokyny pro použití těchto jednotek jsou uvedeny na straně s údaji pro objednání. Upínací jednotky pro revolverové hlavy DN (VD) Charakteristika těchto nástrojů: - Není nutno provádět speciální úpravu nástroje nebo revolverové hlavy. - Přívod řezné kapaliny středem nástroje. - Minimální vyložení poskytující maximální pracovní prostor. - Stejný klíč pro upínání vnějších i vnitřních obráběcích nástrojů. Upínací jednotky VD pro vnější a vnitřní operace - Konstrukční provedení s rozpínacím segmentovým upínacím pouzdrem. - Rychlá výměna; 1/2 otáčky pro upnutí/uvolnění. - Stejné délkové rozměry u odpovídající úhlové l tz a přímé l 1z jednotky pro snížení nebezpečí kolize. - K dispozici úhlové jednotky se dvěma různými rozměry l 1x. CD - rozhraní Coromant Capto pro revolverové hlavy - Nové řešení nahrazující revolverové hlavy se systémem VD - Stejné adaptéry jsou vhodné pro mnoho značek a typů strojů - Šroub pro ovládání vačky zabudovaný v revolverové hlavě Řezání závitů 9

9 TOOLN SYSTEMS Manual clamping units Alternativní nástrojová řešení ěžné revolverové hlavy Ručně ovládané upínací jednotky A Ručně ovládané upínací jednotky Coromant Capto - Ovládané vačkovým hřídelem - Ovládané šroubem - Ovládané středovým šroubem Stopkové upínací jednotky - Upínání nástrojů se čtvercovým nebo kruhovým průřezem stopky a jednotek Coromant Capto pro vnější i vnitřní operace Upínací jednotky Coromant Capto pro revolverové hlavy DN (VD) - Úhlové a přímé upínací jednotky pro vnější a vnitřní operace Řezání závitů C ydraulicky ovládané upínací jednotky - S tlačítkem pro ruční výměnu nástroje - S možností plně automatické výměny nástroje 10

10 TOOLN SYSTEMS Coromant Capto Systém Coromant Capto Upínací jednotky Volba typu stopky upínacích jednotek 2000, 3000 a 2085 Obrábění vnějších ploch Obrábění vnitřních ploch orní revolverová hlava orní revolverová hlava Upínací jednotka RC2085 v obrácené poloze Pravostranné řezné jednotky Pravostranné řezné jednotky Upínací jednotka NC2000/3000 v obrácené poloze Upínací jednotka RC2085 Dolní revolverová hlava Upínací jednotka NC2000/3000 Dolní revolverová hlava Otáčení vřetena ve směru hodinových ručiček Obrábění vnějších ploch Obrábění vnitřních ploch orní revolverová hlava orní revolverová hlava Řezání závitů Upínací jednotka LC2085 Levostranné řezné jednotky Levostranné řezné jednotky Upínací jednotka NC2000/3000 Upínací jednotka CX-R/LC 2085 Krycí zátka Clamping units Upínací jednotka LC2085 v obrácené poloze Dolní revolverová hlava Otáčení vřetena proti směru hodinových ručiček Dolní revolverová hlava Upínací jednotka NC2000/3000 v obrácené poloze Provozní pokyny pro typ 2000 a 3000 Není-li nainstalována řezná jednotka, musí být upínací jednotka opatřena krycí zátkou (CX-CP-01). Jak je patrné z obrázku a tabulky, při čelním obrábění s využitím upínací jednotky CX-R/LC 2085 nehrozí nebezpečí kolize obrobku s krycí zátkou. Rozměry v mm (palcích) f 1 l tz l 1z l 23 C3-R/LC (.87) 18 (.71) - - C3-NC2000/ (.71) 21 (.83) C4-R/LC (1.06) 23 (.91) - - C4-NC2000/ (.79) 24 (.94) C5-R/LC (1.38) 32 (1.26) - - C5-NC2000/ (.94) 29 (1.14) 11

11 TOOLN SYSTEMS Coromant Capto Ručně ovládané upínací jednotky Válcová stopka Systém Coromant Capto Upínací jednotky Upínací segmenty Pro revolverové hlavy Typ 2000 Upínací segmenty Řezání závitů Poznámka: Maximální tlak řezné kapaliny je 80 barů (PS 1160) Provedení s metrickými rozměry Typ revolverové hlavy Provedení v palcových mírách Rozměry, mm Rozměr dmm, mm Velikost spojky Objednací kód D1 h hry lc l1z l21 Th 32 C3 C3-NC /8 40 C4 C4-NC /8 50 C4 C4-NC /8 50 C5 C5-NC /8 60 C5 C5-NC /8 Typ revolverové hlavy Rozměry, inch Rozměr dmm, inch Velikost spojky Objednací kód D1 h hry lc l1z l21 Th C3 C3-NC A / C4 C4-NC A / C4 C4-NC A / C5 C5-NC A /8 Ovládání středovým šroubem Pro revolverové hlavy Typ 3000 Upínání pomocí středového šroubu Poznámka: Maximální tlak řezné kapaliny je 80 barů (PS 1160) Provedení s metrickými rozměry Typ revolverové hlavy Provedení v palcových mírách Rozměry, mm Rozměr dmm, mm Velikost spojky Objednací kód D1 h hry lc l1z l21 Th 32 C3 C3-NC /8 40 C3 C3-NC /8 40 C4 C4-NC /8 50 C5 C5-NC /8 Typ revolverové hlavy Rozměry, inch Rozměr dmm, inch Velikost spojky Objednací kód D1 h hry lc l1z l21 Th C3 C3-NC A / C4 C4-NC A / C4 C4-NC A / C5 C5-NC A / J2 Clamping units 12

12 TOOLN SYSTEMS Coromant Capto Ručně ovládané upínací jednotky Čtyřhranná stopka Ovládání vačkovým hřídelem Pro revolverové hlavy Systém Coromant Capto Upínací jednotky Typ 2085 Provedení v palcových mírách Provedení s metrickými rozměry Poznámka: Maximální tlak řezné kapaliny je 80 barů (PS 1160) Provedení s metrickými rozměry Na obrázku je pravostranné provedení Řezání závitů Typ revolverové hlavy Rozměr h, mm Provedení v palcových mírách Rozměry, mm Velikost spojky Objednací kód bc b2 h1y h2 l1x l1z l21 l22 l23 Th 40 C3 C3-R/LC M /8 50 C4 C4-R/LC /8 64 C5 C5-R/LC /8 Typ revolverové hlavy Rozměry, inch Rozměr h, inch Velikost spojky Objednací kód bc b2 h1y h2 l1x l1z l21 l22 l23 Th C4 C4-R/LC M / C5 C5-R/LC M /8 Utahovací moment Coromant Capto: Upínací jednotky pro ruční výměnu a poháněné nástrojové držáky s vačkovým mechanismem Velikost spojky Krouticí moment (Nm) ft-lbs C C C C C C Utahovací moment Coromant Capto: Upínací jednotky typu NC2000 a NC3000 pro ruční výměnu nástrojů Velikost spojky Krouticí moment (Nm) ft-lbs C C C Momentové klíče, viz strana J2 Clamping units 13

13 TOOLN SYSTEMS Coromant Capto Ručně ovládané upínací jednotky Čtyřhranná stopka Ovládání vačkovým hřídelem Systém Coromant Capto Upínací jednotky Pro revolverové hlavy Typ 2080 Poznámka: Maximální tlak řezné kapaliny je 80 barů (PS 1160) Provedení s metrickými rozměry Na obrázku je pravostranné provedení Řezání závitů Typ revolverové hlavy Provedení v palcových mírách Utahovací moment Coromant Capto: Rozměry, mm Rozměr h, mm Velikost spojky Objednací kód bc b21 hwx h1y h2 l1x ltz l1z 25 C4 C4-R/LC A C5 C5-R/LC A C6 C6-R/LC Typ revolverové hlavy Rozměry, inch Rozměr h, inch Velikost spojky Objednací kód bc b21 hwx h1y h2 l1x ltz l1z C5 C5-R/LC A Upínací jednotky pro ruční výměnu a poháněné nástrojové držáky s vačkovým mechanismem Velikost spojky Krouticí moment (Nm) ft-lbs C C C C C C Momentové klíče, viz strana J2 Clamping units 14

14 TOOLN SYSTEMS Coromant Capto Ručně ovládané upínací jednotky Válcová stopka Ovládání vačkovým hřídelem Pro revolverové hlavy Systém Coromant Capto Upínací jednotky Na obrázku je pravostranné provedení Poznámka: Maximální tlak řezné kapaliny je 80 barů (PS 1160) Levostranné provedení: zdířka s vnitřním šestihranem pro upínání nástroje je na opačné straně jednotky. Provedení s metrickými rozměry Typ revolverové hlavy Provedení v palcových mírách Rozměry, mm Rozměr dmm, mm Velikost spojky Objednací kód D1 b21 h lc l1z 40 C4 C4-R/LC M C5 C5-R/LC M C6 C6-R/LC Typ revolverové hlavy Rozměry, inch Rozměr h, inch Velikost spojky Objednací kód D1 b21 h lc l1z C6 C6-LC Řezání závitů Utahovací moment Coromant Capto: Upínací jednotky pro ruční výměnu a poháněné nástrojové držáky s vačkovým mechanismem Velikost spojky Krouticí moment (Nm) ft-lbs C C C C C C Momentové klíče, viz strana J2 Clamping units 15

15 TOOLN SYSTEMS Coromant Capto Ručně ovládané upínací jednotky Pro speciální aplikace Ovládání vačkovým hřídelem Systém Coromant Capto Upínací jednotky Typ 2090 Poznámka: Maximální tlak řezné kapaliny je 80 barů (PS 1160) Provedení s metrickými rozměry Rozměry, mm Na obrázku je pravostranné provedení Řezání závitů Velikost spojky Objednací kód b2 h2 h21 l1x ltz l1z C3 C3-R/LC M C4 C4-R/LC A C5 C5-R/LC A C6 C6-R/LC C8 C8-R/LC Poznámka! Šroub dotáhněte momentovým klíčem. nformace na straně 39. Konstrukční pokyny pro aplikaci upínací jednotky RC/LC 2090 Tvrdost materiálu min. 270 Přední strana upínací jednotky Výška hrotu Upínací jednotka Rozměry, mm Výstup řezné kapaliny Zobrazeno je pravostranné provedení d min D th 7 d h h h h l 21 min l l l l l l Th C3-R/LC M M6 C4-R/LC A M8 C5-R/LC A M10 C6-R/LC M10 C8-R/LC M J2 Clamping units 16

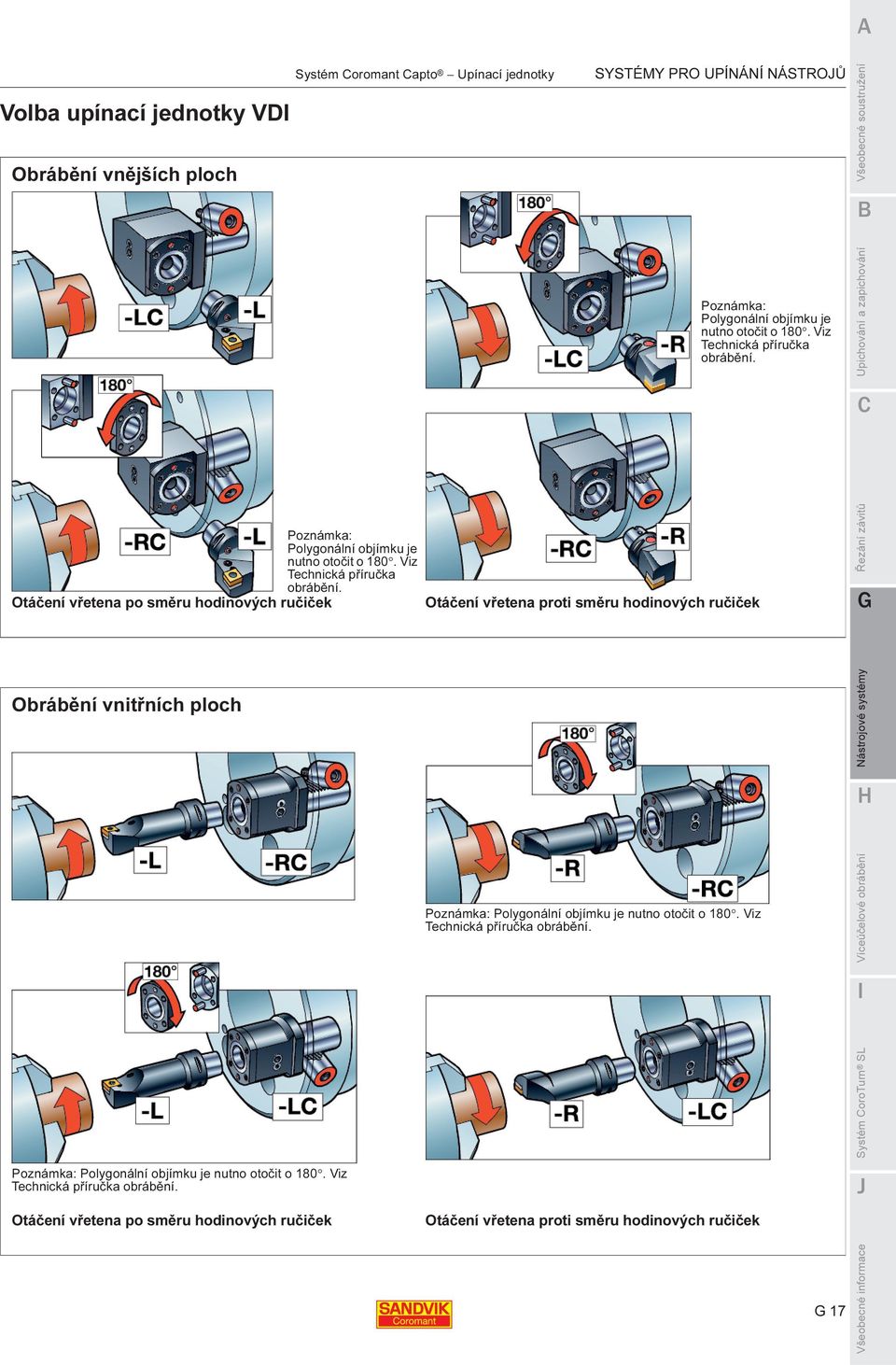

16 TOOLN SYSTEMS Coromant Capto Volba upínací jednotky VD Obrábění vnějších ploch Systém Coromant Capto Upínací jednotky Poznámka: Polygonální objímku je nutno otočit o 180. Viz Technická příručka obrábění. Poznámka: Polygonální objímku je nutno otočit o 180. Viz Technická příručka obrábění. Otáčení vřetena po směru hodinových ručiček Otáčení vřetena proti směru hodinových ručiček Řezání závitů Obrábění vnitřních ploch Poznámka: Polygonální objímku je nutno otočit o 180. Viz Technická příručka obrábění. Poznámka: Polygonální objímku je nutno otočit o 180. Viz Technická příručka obrábění. Otáčení vřetena po směru hodinových ručiček Otáčení vřetena proti směru hodinových ručiček Clamping units 17

17 TOOLN SYSTEMS Coromant Capto Ručně ovládané upínací jednotky VD úhlové provedení Ovládání vačkovým hřídelem DN Pro revolverové hlavy Systém Coromant Capto Upínací jednotky Poznámka: Maximální tlak řezné kapaliny je 80 barů (PS 1160) Provedení s metrickými rozměry Na obrázku je pravostranné provedení Levostranné provedení je zrcadlovým obrazem. Řezání závitů Typ revolverové hlavy VD přímé provedení Ovládání vačkovým hřídelem Rozměry, mm Rozměr dmm, mm Velikost spojky Objednací kód b2 hry h2 h21 l1x ltz l1z 30 C3 C3-R/LC M C3 C3-R/LC M C4 C4-R/LC M C4 C4-R/LC M C5 C5-R/LC M C5 C5-R/LC M C5 C5-R/LC M C5 C5-R/LC M C5 C5-R/LC M C6 C6-R/LC DN Pro revolverové hlavy Poznámka: Maximální tlak řezné kapaliny je 80 barů (PS 1160) Provedení s metrickými rozměry Typ revolverové hlavy Na obrázku je pravostranné provedení Levostranné provedení: zdířka s vnitřním šestihranem pro upínání nástroje je na opačné straně jednotky. Rozměry, mm Rozměr dmm, mm Velikost spojky Objednací kód b2 b21 hry h2 l1z l4 30 C3 C3-R/LC M C4 C4-R/LC M C5 C5-R/LC M C4 C4-LC M C4 C4-RC M C5 C5-LC M C5 C5-R/LC M C6 C6-R/LC Poznámka! Šroub dotáhněte momentovým klíčem. nformace na straně J2 Clamping units 18

18 TOOLN SYSTEMS Coromant Capto Systém Coromant Capto Upínací jednotky Rozhraní Coromant Capto pro revolverové hlavy Vysoký výkon se stává standardem Rozhraní CD (Coromant Capto disk interface) poskytuje soustružnickým centrům plnou způsobilost pro rychlou výměnu nástrojového vybavení. Toto speciální rozhraní pro poháněné i stacionární soustružnické nástrojové držáky, které představuje optimalizovaný systém upínání nástrojových držáků do revolverové hlavy, nabízí řadu výhod ve srovnání s podobnými systémy pro revolverové hlavy. Rychlovýměnné nástrojové vybavení se při použití jednotek CD stává mnohem efektivnějším. Tyto jednotky disponují mnohem větší tuhostí, zrychlují upínání, umožňují zkrácení prostojů díky spolehlivému upnutí a jsou vybaveny systémem Coromant Capto - nejlepším rychlovýměnným nástrojovým řešením na trhu. Výhody při obrábění Vyšší řezný výkon Díky větším velikostem spojky Coromant Capto a menšímu oběžnému průměru je rozhraní CD schopno přenášet větší zatížení (ve srovnání s revolverovými hlavami s rozhraním VD). Zlepšení kvality povrchu obrobku Zvýšená stabilita přináší omezení vibrací a drnčení nástroje a projevuje se vyšší kvalitou obrobené součásti. Nulový bod na menším otočném průměru Řezání závitů Delší životnost nástroje Stabilita nástrojové sestavy pomáhá k prodloužení životnosti nástroje. Delší obráběcí nástroje Upínací mechanismus je zabudován do revolverové hlavy, čímž se zvětšuje prostor pro použití nástrojů větších délek. Rozhraní CD je kompatibilní především s obráběcími stroji evropských výrobců a vyhovuje pro standardní konfigurace revolverových hlav většiny výrobců soustruhů. Rozhraní CD je vhodné také pro víceúčelové obráběcí stroje vybavené spodní revolverovou hlavou se stacionárními a/nebo poháněnými nástroji. Poznámka: Platí pro CD verze TN Rychlejší výměny nástrojů Systém CD pro revolverové hlavy byl vytvořen, aby umožnil použití rychlovýměného nástrojového systému Coromant Capto. Menší přesah nástrojových držáků Konstrukční provedení rozhraní CD s malým oběžným průměrem vytváří větší prostor pro výměnu nástrojů, použití delších nástrojů nebo pro rozměrnější obrobky. Stabilní a tuhé nástroje Jednotky CD jsou v revolverové hlavě spolehlivě upnuty pomocí šroubů zajišt ujících jejich správnou polohu. Flexibilní symetrické rozhraní S menším počtem nástrojů lze dosáhnout lepších výsledků, protože vyměnitelné nástrojové držáky lze orientovat proti jak proti hlavnímu, tak i proti vedlejšímu vřetenu. S možností jemného seřízení Všechny nástroje CD umožňují jemné nastavení. Clamping units 19

19 TOOLN SYSTEMS Coromant Capto Ručně ovládané upínací jednotky CD - úhlové provedení Ovládání vačkovým hřídelem Systém Coromant Capto Upínací jednotky Poznámka: Maximální tlak řezné kapaliny je 80 barů (PS 1160) Provedení s metrickými rozměry Rozměry v mm, palcích Na obrázku je pravostranné provedení Levostranné provedení je zrcadlovým obrazem. Řezání závitů Rozměr dmm, mm Velikost spojky Objednací kód b2 b21 h2 l1z l21 ltz l1x 80 C5 C5-R/LC CD - přímé provedení Ovládání vačkovým hřídelem Poznámka: Maximální tlak řezné kapaliny je 80 barů (PS 1160) Provedení s metrickými rozměry Rozměry v mm, palcích Na obrázku je pravostranné provedení Levostranné provedení je zrcadlovým obrazem. Rozměr dmm, mm Velikost spojky Objednací kód b2 b21 h2 l1x l1z 80 C5 C5-R/LCE Poznámka! Šroub dotáhněte momentovým klíčem. nformace na straně J2 Clamping units 20

20 TOOLN SYSTEMS Coromant Capto Ručně ovládané upínací jednotky CD - přímé provedení Ovládání vačkovým hřídelem Systém Coromant Capto Upínací jednotky Poznámka: Maximální tlak řezné kapaliny je 80 barů (PS 1160) Provedení s metrickými rozměry Na obrázku je pravostranné provedení Levostranné provedení je zrcadlovým obrazem. Rozměry v mm, palcích Rozměr dmm, mm Velikost spojky Objednací kód b2 b21 h2 l1x l1z 80 C5 C5-R/LCE CD - dvojité přímé provedení Ovládání vačkovým hřídelem Řezání závitů Poznámka: Maximální tlak řezné kapaliny je 80 barů (PS 1160) Provedení s metrickými rozměry Rozměry v mm, palcích Na obrázku je pravostranné provedení Levostranné provedení je zrcadlovým obrazem. Rozměr dmm, mm Velikost spojky Objednací kód b2 b21 h2 l1x1 l1x2 l1z 80 C5 C5-R/LCE Poznámka! Šroub dotáhněte momentovým klíčem. nformace na straně J2 Clamping units 21

21 TOOLN SYSTEMS Coromant Capto Příslušenství Krycí zátka pro upínací jednotky Systém Coromant Capto Upínací jednotky Šroub Pojistná podložka Stavecí šroub Stírací těsnění Objednací kód (4x) (4x) (2x) O-kroužek O-kroužek (2x) CD80-CP Řezání závitů Krycí zátka pro adaptér Šroub Objednací kód (2x) O-kroužek CD80-CP Clamping units 22

22 TOOLN SYSTEMS Coromant Capto Automatické upínací jednotky U automatických upínacích jednotek se pro vyvození pohybu táhla vpřed a vzad využívá hydraulický tlak. ydraulický tlak se využívá také pro vyvolání rázu - kopnutí při uvolňování obráběcího nástroje z upínací jednotky při jeho výměně. Systém Coromant Capto Upínací jednotky Upínací mechanismus je mechanicky samosvorný, tzn., že v průběhu obrábění nepůsobí tlak oleje. Tyto jednotky pracují s hydraulickým tlakem 100 barů u velikosti C4 a 80 barů u velikostí C5, C6, C8 a C10. Všechny upínací jednotky typu NC 5000 využívají upínání za segmenty. Upínací jednotka typu 5000 je určena pro speciální úpravy při zabudování do obráběcího stroje. Používá se v kombinaci s ovládacím tlačítkem pro ruční výměnu nástrojů a u plně automatických instalací se zásobníky nástrojů a se zařízením pro jejich výměnu. Ventil ovládaný tlačítkem Tlačítkem ovládaný ventil je dodáván ve stavu připraveném k instalaci do dutiny disku revolverové hlavy nebo do nástrojových bloků určených pro hydraulicky ovládané upínací jednotky. Vzhledem k tomu, že ventily jsou vyráběny jako kazety stejné velikosti, stačí obrobit dutinu, osadit ventil a zajistit jej šroubem. nformace pro objednání naleznete v části náhradní díly a příslušenství. Řezání závitů Návod pro zabudování Podrobnější informace o způsobu zabudování naleznete v Technické příručce obrábění, nebo kontaktujte místní zastoupení společnosti Sandvik. 1. Přívod vzduchu pro indikaci osazení jednotky nástrojem 2. Kontakt sondy 3. Ofukování 4. Řezná kapalina 5. Kontakt sondy 6. Přívod řezné kapaliny 7. Systém přívodu vzduchu pro inidkaci osazení jednotky nástrojem 8. Přívod ofukovacího vzduchu Clamping units 23

23 TOOLN SYSTEMS Coromant Capto ydraulicky ovládané upínací jednotky Systém Coromant Capto Upínací jednotky D m min Řezání závitů Typ NC5010 pro tlak řezné kapaliny až 80 barů (1160 PS). Provedení s metrickými rozměry Na obrázku je neutrální provedení. Rozměry, mm Velikost spojky Objednací kód b2 dmm Dm min h2 h21 lc l1z l3 l22 α21 α22 U C4 C4-NC C5 C5-NC C6 C6-NC C8 C8-NC C10 C10-NC ydraulicky ovládané upínací jednotky s kontaktními detektory D m min Typ NC5110 pro tlak řezné kapaliny až 80 bar (1160 PS), vybavený kontaktními detektory Provedení s metrickými rozměry Na obrázku je neutrální provedení. Rozměry, mm Velikost spojky Objednací kód b2 dmm Dm min h2 h21 lc l1z l3 l22 α21 α22 C4 C4-NC C5 C5-NC C6 C6-NC C8 C8-NC J2 Clamping units 24

24 TOOLN SYSTEMS Coromant Capto Systém Coromant Capto Upínací jednotky ydraulicky ovládané upínací jednotky se systémem Jetbreak D m min Typ NC5210 pro tlak řezné kapaliny přes 100 barů (1450 PS). Provedení s metrickými rozměry Na obrázku je neutrální provedení. Tlak potřebný pro systém Coromant Capto Rozměry, mm Velikost spojky Objednací kód b2 dmm Dm min h2 h21 lc l1z l3 l22 α21 α22 C6 C6-NC C8 C8-NC ydromechanické upínací jednotky typu 5000 Upínací tlak Velikost spojky Tlak (v barech) PS C C C C C Požadovaný průtok oleje je ve všech případech 6 l/min (1.6 gal/min) Řezání závitů J2 Clamping units 25

25 TOOLN SYSTEMS Coromant Capto Adaptéry pro celistvé vyvrtávací tyče 131 Coromant Capto Adaptéry pro soustružnické nástroje Řezání závitů Metrické rozměry otvoru Rozměry, mm l 1 = programovací délka Velikost spojky Objednací kód Řezná kapalina 1) dmt D5m D1 l1 l3 l21 C3 C C C4 C C C C5 C C C ) 1 = přívod řezné kapaliny středem 2) Tolerance = Palcové rozměry otvoru Rozměry, inch l 1 = programovací délka Velikost spojky Objednací kód Řezná kapalina 1) dmt D5m D1 l1 l3 l21 C3 C C C C4 C C C C C C C5 C C C C C C C6 C C C C C C ) 1 = přívod řezné kapaliny středem 2) Tolerance = J2 Adaptors for turning tools 26

26 TOOLN SYSTEMS Coromant Capto Coromant Capto Adaptéry pro soustružnické nástroje Adaptéry pro celistvé vyvrtávací tyče 131 Polotovary pro výrobu řezných hlav Polotovary Coromant Capto mají měkkou" přední část, která umožňuje obrábění speciálních tvarů. Použitý materiál je nízkolegovaná ocel 25 CR MoS 4. Pevnost v tahu 700 N/mm Rovnovážná teplota: C Chladicí médium: Polymer Popouštění: 1 hodina při 200 C Poznámka: Pokud je vyžadováno lokální vytvrzení, doporučuje se indukční způsob kalení. Maximální tvrdost, které lze u tohoto materiálu dosáhnout, je 50 RC. Rozměry, milimetr, inch (mm, in.) Velikost spojky Objednací kód D 5m mm D5m in. D1 mm D 1 in. l 7 mm l 7 in. l21 mm l21 in. C3 C3-NR C3-NR C3-NR C3-NR C4 C4-NR C4-NR C4-NR C4-NR C5 C5-NR C5-NR C5-NR C5-NR C6 C6-NR C6-NR C8 C8-NR C8-NR C8-NR C10 C10-NR C10-NR Řezání závitů 6 2 J2 Adaptors for turning tools 27

27 TOOLN SYSTEMS Coromant Capto Prodlužovací adaptér Coromant Capto Adaptéry pro rotační nástroje Řezání závitů Velikost spojky Rozměry, milimetr, inch (mm, in.) l1 = programovací délka Strana stroje Strana nástroje Objednací kód Řezná kapalina 1) D 5m mm D5m in. D5t mm D5t in. l 1 mm l 1 in. C3 C3 C A C A C4 C4 C A C A C5 C5 C A C A C6 C6 C A C A C8 C8 C A C A C10 C10 C ) 1 = přívod řezné kapaliny středem U Krátká verze, pouze pro upínání za segmenty Velikost spojky Poznámka! Nelze kombinovat se základními držáky využívajícími upnutí středovým šroubem. Rozměry, milimetr, inch (mm, in.) l1 = programovací délka Strana stroje Strana nástroje Objednací kód Řezná kapalina 1) D 5m mm D5m in. D5t mm D5t in. l 1 mm l 1 in. C3 C3 C C4 C4 C C5 C5 C C6 C6 C C8 C8 C ) 1 = přívod řezné kapaliny středem U J2 Adaptors for rotating tools 28

28 TOOLN SYSTEMS Coromant Capto Redukční adaptér Coromant Capto Adaptéry pro rotační nástroje Provedení 1 Provedení 2 l1 = programovací délka Velikost spojky Rozměry, milimetr, inch (mm, in.) Konstrukční provedení Strana stroje Strana nástroje Objednací kód Řezná kapalina 1) D 5m mm D5m in. D5t mm D5t in. l 1 mm l 1 in. l 3 mm l 3 in. α21 U 1 C4 C3 C A C A C5 C3 C A C4 C A C A C6 C3 C A C4 C A C5 C A C A C8 C3 C A C4 C A C5 C A C6 C A C A C10 C6 C C8 C ) 1 = přívod řezné kapaliny středem Řezání závitů Krátká verze, pouze pro upínání za segmenty Velikost spojky Poznámka! Nelze kombinovat se základními držáky využívajícími upnutí středovým šroubem. Rozměry, milimetr, inch (mm, in.) l1 = programovací délka Strana stroje Strana nástroje Objednací kód Řezná kapalina 1) D 5m mm D5m in. D5t mm D5t in. l 1 mm l 1 in. l 3 mm l 3 in. C5 C3 C C4 C C6 C3 C C4 C C5 C C8 C5 C C6 C C10 C6 C C8 C ) 1 = přívod řezné kapaliny středem U J2 Adaptors for rotating tools 29

29 TOOLN SYSTEMS Coromant Capto Redukční adaptér polygonální objímka otočená o 180 Krátká verze, pouze pro upínání za segmenty R Coromant Capto Adaptéry pro rotační nástroje Řezání závitů Redukční adaptér Poznámka! Nelze kombinovat se základními držáky využívajícími upnutí středovým šroubem. l1 = programovací délka Velikost spojky Rozměry v mm, palcích Strana stroje Strana nástroje Objednací kód Řezná kapalina 1) D5m D5t l1 U C5 C5 C R C6 C6 C R C8 C8 C R ) 1 = přívod řezné kapaliny středem polygonální objímka otočená o 180 Krátká verze, pouze pro upínání za segmenty R Poznámka! Nelze kombinovat se základními držáky využívajícími upnutí středovým šroubem. l1 = programovací délka Velikost spojky Rozměry v mm, palcích Strana stroje Strana nástroje Objednací kód Řezná kapalina 1) D5m D5t l1 l3 U C8 C6 C R ) 1 = přívod řezné kapaliny středem 60 2 J2 Adaptors for rotating tools 30

30 TOOLN SYSTEMS Coromant Capto Coromant Capto Adaptéry pro rotační nástroje Krátký adaptér Coromant Capto pro výměnné řezné hlavy ez drážek pro ruku manipulátoru - pro ruční výměnu nástrojů na soustružnických centrech Cx-391.E Cx-A391.E Provedení s metrickými rozměry Provedení v palcových mírách l 1 = programovací délka Velikost spojky Rozměry, mm Coromant Capto Velikost spojky Objednací kód Řezná kapalina 1) D5m D5t l1 l3 U C3 E10 C3-391.E E12 C3-391.E C4 E10 C4-391.E E12 C4-391.E E16 C4-391.E C5 E10 C5-391.E E12 C5-391.E E16 C5-391.E Velikost spojky Rozměry, inch Coromant Capto Velikost spojky Objednací kód Řezná kapalina 1) D5m D5t l1 l3 U C3 E10 C3-A391.E E12 C3-A391.E C4 E10 C4-A391.E E12 C4-A391.E E16 C4-A391.E C5 E10 C5-A391.E E12 C5-A391.E ) 1 = přívod řezné kapaliny středem Řezání závitů Úplný sortiment adaptérů a řezných hlav pro systém CoroMill 316, viz kapitola D a hlavního katalogu věnovaného frézovacím, vrtacím a vyvrtávacím nástrojům. lavní náhradní díly Utahovací moment Rozsah utahovacích momentů Velikost spojky Klíč lavice pro momentový klíč 1) Nm in-lbs Momentový klíč 1) Nm in-lbs E E E E E ) Příslušenství, které je nutno objednat samostatně. 6 2 J2 Adaptors for rotating tools 31

31 TOOLN SYSTEMS Coromant Capto Coromant Capto Adaptéry pro rotační nástroje Adaptér se sklíčidlem pro kleštiny typu ER, krátká verze Pro poháněné nástrojové držáky ez drážek pro ruku manipulátoru DN 6499/ P Konstrukční vyvážení Krátké konstrukční provedení Příslušenství Nedodává se s nástrojem, nutno objednat samostatně Nástroje pro frézování, vrtání a vyvrtávání, viz hlavní katalog. Řezání závitů Poznámka: Jen pro verze s upínacími segmenty. Neumožňuje použití spolu se základními držáky a prodlužovacími a redukčními adaptéry. Nevhodný pro automatickou výměnu nástrojů - postrádá drážky pro ruku manipulátoru. Coromant Capto - krátké provední (pro ruční výměnu nástrojů na soustružnických centrech) Rozměry, milimetr, inch (mm, in.) dmt dmt dmt dmt Velikost Řezná D 5m D5m min min max max D 21 D21 l 3 l 3 l21 l21 spojky Objednací kód kapalina 1) mm in. mm in. mm in. mm in. mm in. mm in. U Velikost Konstrukční kleštiny vyvážení C3 C ER 20 C4 C ER 20 C ER 25 C5 C ER 32 P 1) 1 = přívod řezné kapaliny středem J2 Adaptors for rotating tools 32

32 TOOLN SYSTEMS Coromant Capto Adaptér pro závitníky Kleštinového typu s vnějším přívodem řezné kapaliny Coromant Capto Adaptéry pro rotační nástroje Krátké provedení, plovoucí uložení, pro soustružnická centra ez drážky pro ruku manipulátoru - pouze pro ruční výměnu nástrojů Rozsah vnitřních závitů Poznámka: Pouze pro upnutí segmentovým pouzdrem. Rozměry stopky závitníku, Rozměry v mm, palcích mm, inch l1 = programovací délka Velikost Řezná dm m k moment min. max. spojky Objednací kód kapalina 3) min max. min max. D5m D1 D21 l1 l3 l21 - z + z U Upínací Nm 2) M4 M12 C3 C A 1) M4 M M4 M12 C4 C A 1) M4 M M4 M12 C A M4 M M5 M16 C5 C A 1) M5 M M5 M16 C A M5 M ) Pro poháněné držáky nástrojů. ez drážek pro ruku manipulátoru. 2) Max. přípustný utahovací moment 3) 0 = bez přívodu řezné kapaliny Řezání závitů Kleštiny je třeba objednat samostatně, viz níže. Kleštiny Objednací kód dm m mm (inch) Stopka 1) DN 374 Vhodné pro: ( ) A-OZ J421 M4-M8 (0-1/4) Cx xxxa ( ) A-OZ J422 M6-M12 (1/4-9/16)...01 xxxa ( ) A-OZ J440 M5-M10 (0-1/4)...02 xxxa 7-13 ( ) A-OZ J443 M7-M16 (5/16-5/8)...02 xxxa ( ) A-OZ J461 M10-M16 (9/16-3/4)...03 xxxa ( ) A-OZ J462 M20-M30 (13/16-1 1/8)...03 xxxa 1) U jiných norem zkontrolujte rozměry stopky k a dmm J2 Adaptors for rotating tools 33

33

34 TOOLN SYSTEMS ndex for accessories and spare parts Příslušenství Montážní prípravky Mazací hlavice Tlačítkem ovládaný ventil Montážní přípravek Šestihranný klíč Momentový klíč pro výměnu nástroje Doporučené utahovací momenty Přípravky pro demontáž upínacích jednotek Nástroje pro demontáž polygonální objímky Krycí zátka Kazety s kuželovým polygonálním lůžkem Trubičky pro přívod řezné kapaliny pro systém Coromant Capto Seznam příslušenství a náhradních dílů Strana Přípravek pro přednastavení Seřizovací měřidla Capto Nástroj pro seřízení souososti Strana Náhradní díly Ručně ovládané upínací jednotky Typ 2085 Typ 2000 Typ 3000 Typ 2080 Typ 2090 Válcová stopka VD - úhlové provedení, DN VD - přímé provedení, DN CD - přímé provedení CD - úhlové provedení Strana Řezání závitů ydraulicky ovládané upínací jednotky Typ 5010 Typ 5110 Typ 5210 Adaptéry Coromant Capto Adaptér Coromant Capto pro celistvé vyvrtávací tyče Prodlužovací/redukční adaptéry Adaptéry s kleštinovým sklíčidlem Adaptér pro závitníky Seznam náhradních dílů pro nástroje Coromant Capto pro víceúčelové obrábění, viz kapitola 35

35 TOOLN SYSTEMS Accessories Montážní přípravek pro montáž a demontáž modulárních nástrojů Příslušenství Těleso přípravku Těleso přípravku Objednací kód: Objednací kód: Objednací kód Objednací kód Řezání závitů Objímka Pro držák typu, velikost Příruba Nákružek Pro držák typu, velikost C3 Coromant Capto - velikost C C3 Coromant Capto - velikost C C4 Coromant Capto - velikost C C4 Coromant Capto - velikost C C5 Coromant Capto - velikost C C5 Coromant Capto - velikost C C6 Coromant Capto - velikost C C6 Coromant Capto - velikost C C8 Coromant Capto - velikost C C8 Coromant Capto - velikost C C10 Coromant Capto - velikost C C10* Coromant Capto - velikost C10 a C8X A05 SK 50 Tvar A/C A SK 50 Tvar A A06 SK 63 Tvar A/C A SK 63 Tvar A A08 SK 80 Tvar A/C A SK 80 Tvar A A10 SK 100 Tvar A/C A10 SK 100 Tvar A MAS-T 50/CAT/SO A13 SK 125 Tvar A MAS-T 30/CAT/SO MAS-T MAS-T 40/CAT/SO MAS-T MAS-T PLUS, MAS T PLUS, MAS T DN 69871/40, ANS SO7388/1-40, CAT DN 69871/50, ANS SO7388/1-50, CAT PLUS DN69871/1-40, PLUS 7388/ PLUS DN69871/1-40, PLUS 7388/ DN DN Varilock - velikost Varilock - velikost Varilock - velikost 80 Poznámka: Klíč je dodáván spolu s objímkou. Montážní přípravek * Kombinace nákružek/příruba pro C10 a C8X Přípravek pro údržbu nástrojů s upínacím systémem Coromant Capto nebo SK Pro montáž nástroje zvolte odpovídající přírubu, nákružek a objímku Zvolte objímku vhodnou pro složení sestavy. Přípravek je na pracovním stole třeba upnout pomocí tří šroubů s válcovou hlavou a vnitřním šestihranem (nedodávají se s přípravkem) 36

36 TOOLN SYSTEMS Accessories Montážní přípravek pro montáž a demontáž základních držáků Pneumatické ovládání Příslušenství Poznámka! Součástí montážního přípravku xx je pedál. K tomuto montážnímu přípravku je přiložen návod. Je potřebný zdroj vzduchu o tlaku 0,6 MPa. Velikost Objednací kód Rozměry v mm, palcích Kužel SK d b D 21 D 22 l 21 l 22 l 23 l 24 l 25 l x1 l x2 l y1 l y2 motnost Řezání závitů 37

37 TOOLN SYSTEMS Accessories Mazací hlavice Příslušenství Tlačítkem ovládaný ventil Velikost Objednací kód Předepsané parametry, které je nutno dodržet: Pracovní tlak: min. 100 bar (10MPa) C3 C nformace o rozměrech dutin, viz Technická příručka nebo se obrat te na nejbližší obchodní zástoupení Sandvik Coromant. Montážní přípravek Nástroj pro sestavení/ rozebrání upínacího mechanismu upínací jednotky typu NC2000 Objednací kód: C-POV-01 Řezání závitů Velikost Coromant Capto Objednací kód C3 C3-AT C4 C4-AT C5 C5-AT Nástroje pro montáž Veškeré toto příslušenství se dodává na zvláštní objednávku; doporučujeme je objednat současně s první dodávkou nástrojů Coromant Capto. Velikost spojky Klíč na pojistnou matici Prodloužený klíč Momentový klíč C C-TK-02 C C-TK-02 C C-TK-02 C6-C C-TK-02 C C-TK-04 Rozšíření sortimentu klíčů pro upínání středovým šroubem C-TK-04 Objednací kód Momentový klíč Náhradní díly Délka, mm Velikost spojky Nm ft-lbs (inch) Velikost mm Nástavec C C-TK (26.9)

38 TOOLN SYSTEMS Accessories Momentový klíč pro výměnu nástroje C-TK Nm ft-lbs C-TK Nm ft-lbs C-TK-03 Příslušenství Objednací kód Momentový klíč Náhradní díly Velikost Velikost spojky Nm ft-lbs Délka mm Nástavec C T-TK C C-TK C C-TK C C-TK C C-TK C C-TK Je třeba provést kalibraci dle normy SO 6789 s dovolenou odchylkou 4 % Řezání závitů 39
