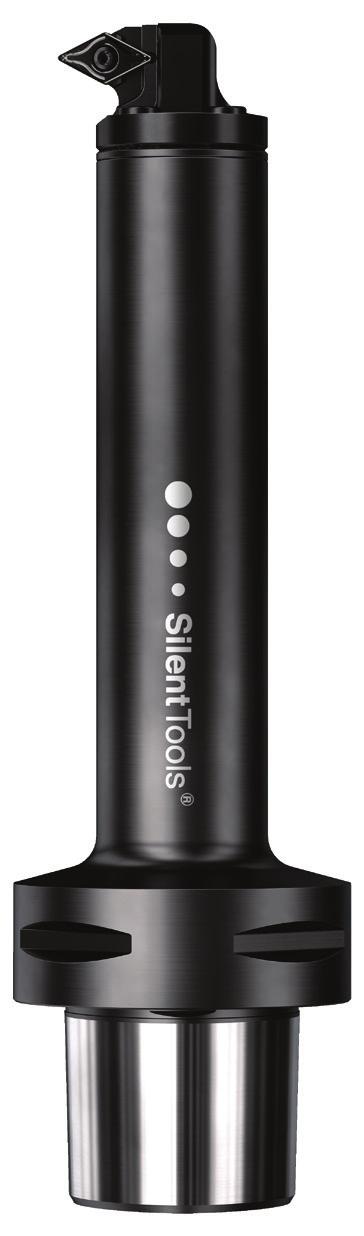

2 Prioritou je omezení vzniku vibrací Operace se sklony ke vzniku vibrací představují neustálou hrozbu pro produktivitu a bezpečnost obráběcího procesu, zejména v případě velkého vyložení nástroje nebo hlubokých dutin. Jedním z aspektů, které je třeba uvážit, je snížení hodnot parametrů obráběcího procesu, jako jsou hloubka řezu, řezná rychlost nebo posuv, ale s největší pravděpodobností to bude mít negativní dopad na produktivitu. Produktivnějším řešením je použití nástrojů Silent Tools. Silent Tools je unikátní řada obráběcích nástrojů a adaptérů s dlouhým dosahem, určených pro soustružení, frézování a vyvrtávání. Součástí jejich konstrukce je tlumící systém uložený v tělese nástroje, který minimalizuje vibrace. U součástí, které vyžadují použití štíhlé nástrojové sestavy, mohou být nástroje Silent Tools jedinou volbou umožňující produktivní obrábění. Avšak systém Silent Tools není pouze prostředkem umožňujícím řešení problémů, ale může být také využíván jako velice účinný prostředek pro zvýšení produktivity při práci s kratším vyložením nástroje. Užívejte si ticha!

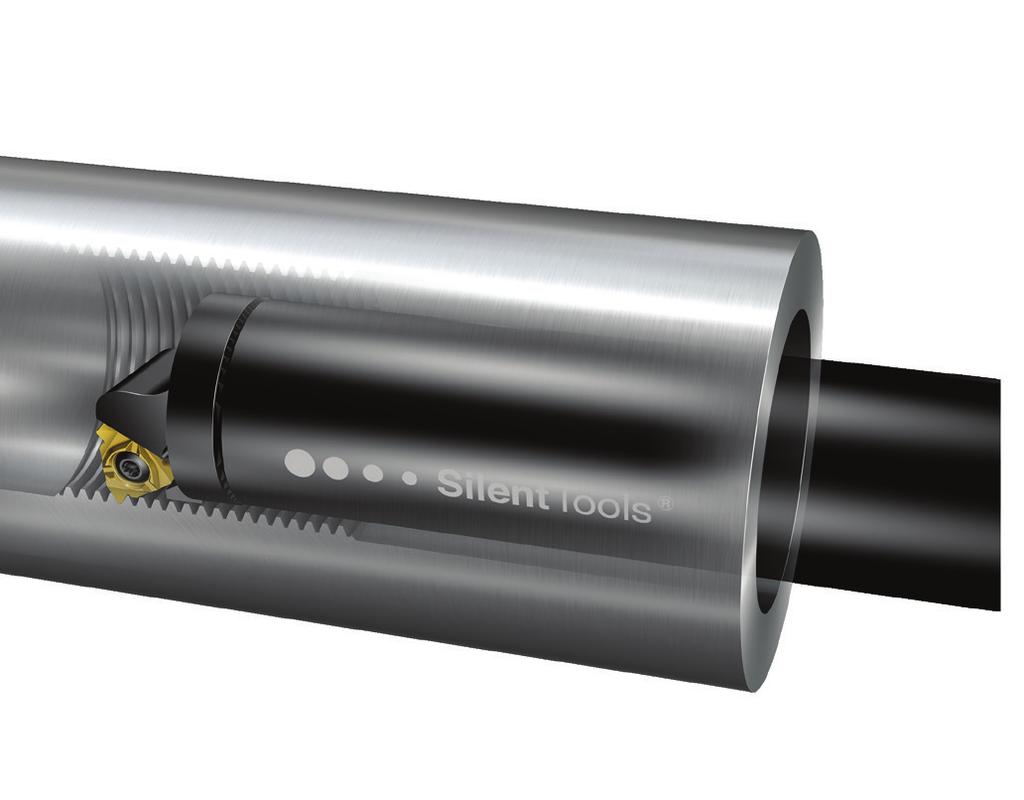

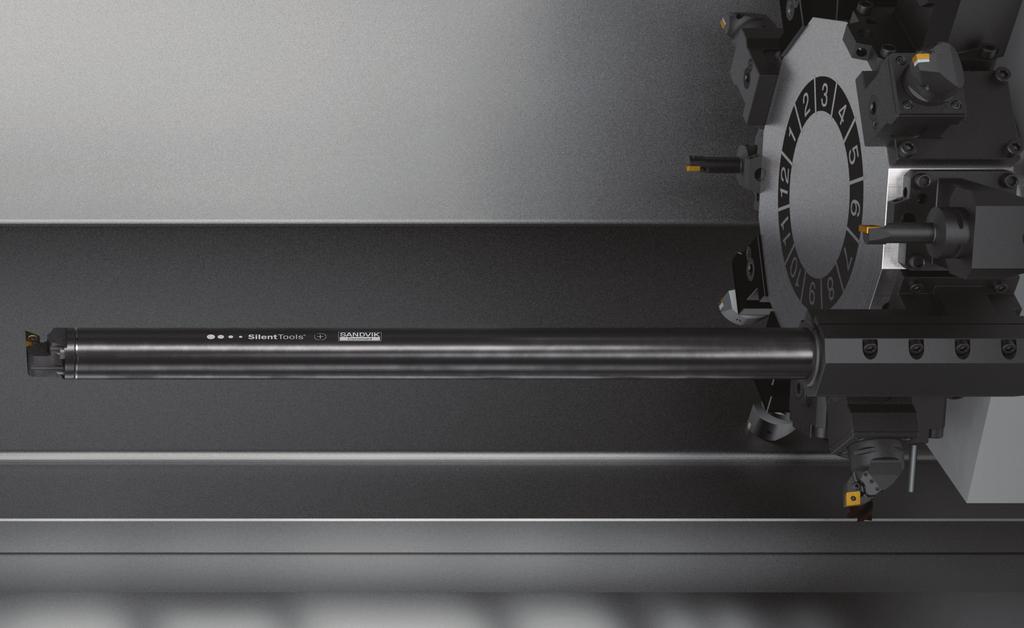

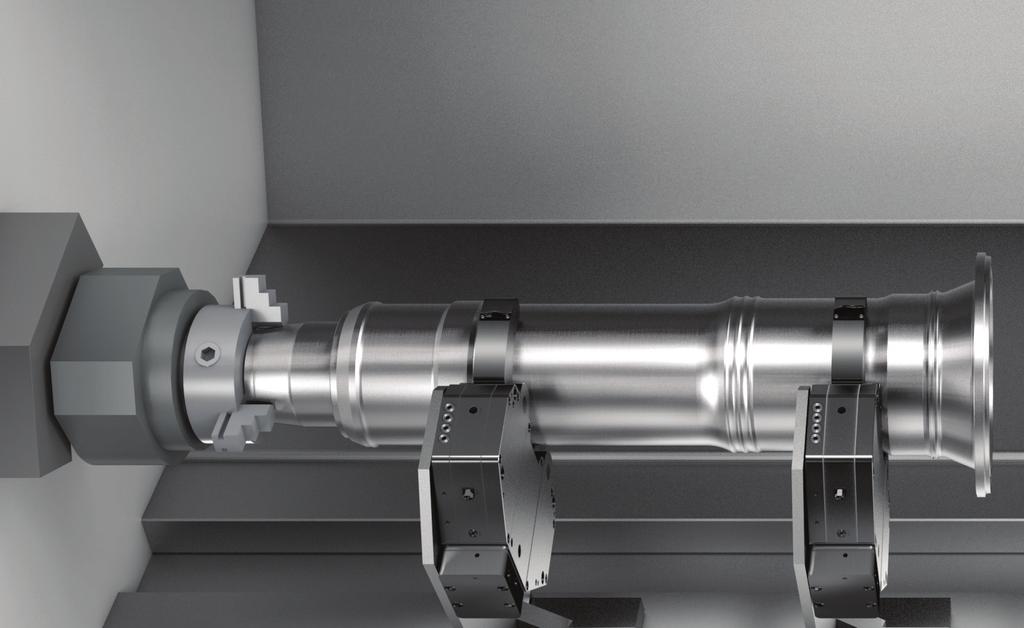

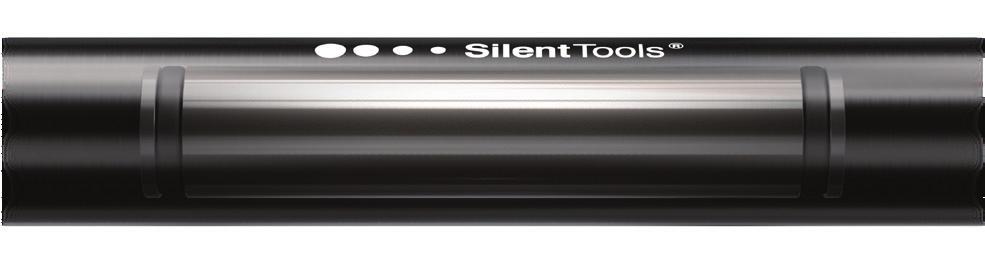

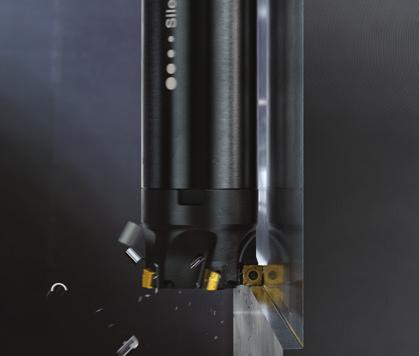

3 Výhody nástrojů Silent ToolsTM Vyšší bezpečnost a spolehlivost obráběcího procesu Lepší kvalita obrobené plochy Zvýšení produktivity Nižší náklady na součást Rozdíly mezi vibracemi netlumených a tlumených nástrojů. Uvnitř nástroje je zabudovaný předem trvale naladěný tlumící systém, který tvoří těleso o vysoké hmotnosti uložené v pružných pryžových segmentech. Pokud dochází ke vzniku vibrací, je kinetická energie pohlcována tlumícím systémem. To přináší snížení vibrací na minimum a výrazné zvýšení produktivity. Soustružení vnitřních ploch vřetena. Maximální dosah díky adaptérům Silent Tools s eliptickým průřezem. CoroTurn SL se soustružnickým adaptérem Silent Tools. Rohové frézování s frézou CoroMill 490. Frézování titanového nosníku leteckého podvozku frézou CoroMill 390.

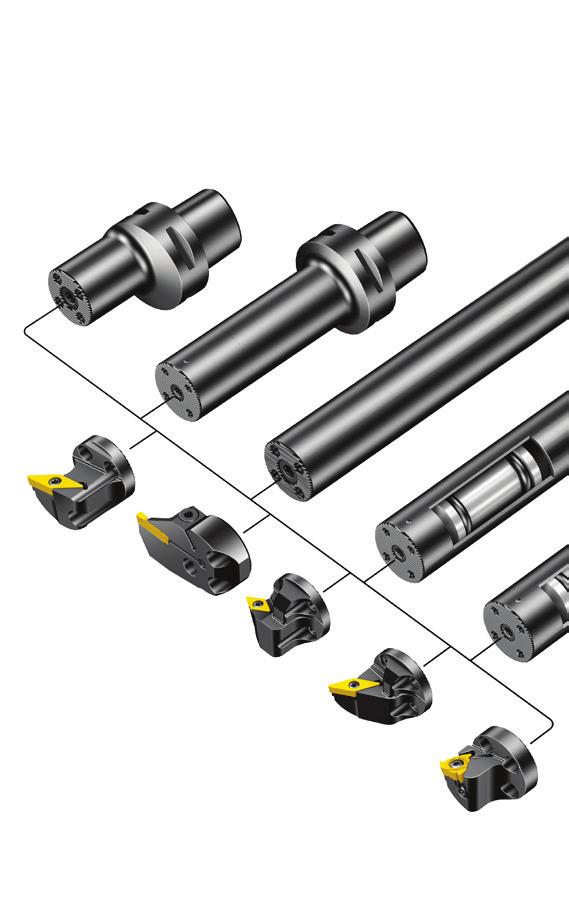

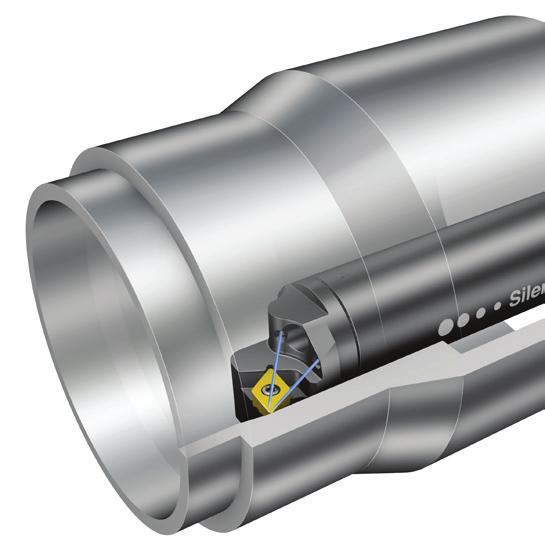

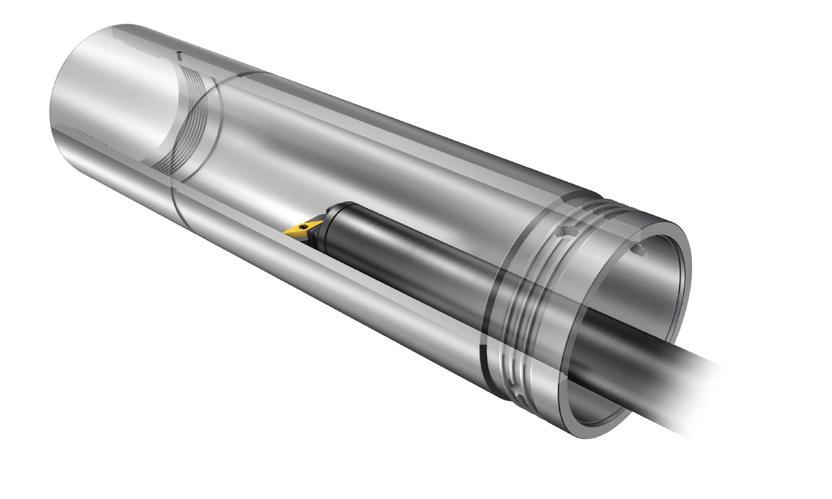

4 Nástroje Silent Tools TM pro soustružení Bezpečné a produktivní soustružení Soustružnické adaptéry Silent Tools Soustružení vnitřních ploch je velice citlivé na vznik vibrací. S ohledem na dosažení maximální možné stability a přesnosti, je nutné minimalizovat vyložení a zvolit největší možnou velikost nástroje. Volba správného soustružnického adaptéru má velký vliv na ekonomiku výroby. Pro úspěšné provedení soustružnických operací s vyložením pohybujícím se v rozmezí 4 až 14 krát průměr tyče jsou ideální soustružnické adaptéry Silent Tools, které jsou jako standardní řešení k dispozici s průměrem v rozmezí mm ( inch). Díky snadno vyměnitelným řezným hlavám a stabilnímu, robustnímu rozhraní, se modulární systém CoroTurn SL stal standardním rozhraním využívaným u všech typů tlumených tyčí a adaptérů Silent Tools. Díky velkému počtu řezných hlav vhodných pro široký rozsah aplikací, nabízí tato kombinace značnou flexibilitu. Stabilní výroba závitů pomocí závitníků umožňující splnění všech vašich potřeb Mimořádně tuhá koncepce CoroThread 266 pokrývá téměř všechny typy aplikací, které připadají v úvahu při soustružení vnitřních a vnějších závitů. Konstrukční řešení nástrojů využívá rozhraní ilock, schopné kontrolovat extrémní síly působící na břitovou destičku při závitořezných operacích. Tento nástroj zaručuje mimořádnou stabilitu břitové destičky, což přináší bezkonkurenční přesnost, drsnost obrobené plochy a konzistenci produktů. Koncepce CoroThread 266 nabízí výbornou stabilitu při dlouhém vyložení nástroje. Tlumené vyvrtávací adaptéry Silent Tools, určené speciálně pro řezání závitů, jsou schopné odolat zvýšeným radiálním řezným silám působícím při obrábění vnitřních ploch a udržet přesnost i v případě nejnáročnějších podmínek obrábění.

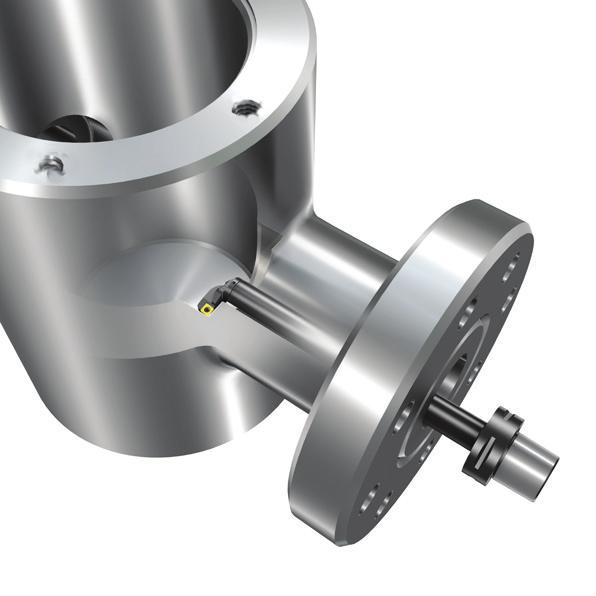

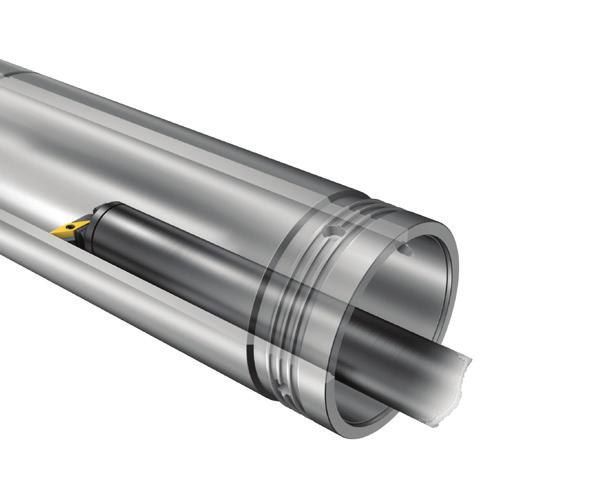

5 Požadovaný dosah díky vyvrtávacím tyčím s eliptickým průřezem Adaptéry Silent Tools s eliptickým průřezem jsou navrženy s ohledem na maximální dosah do hluboko položených míst. Kombinací s řeznými hlavami CoroTurn SL s odlehčenou konstrukcí a prodlouženou radiální délkou získáte nástroj přizpůsobený pro obrábění problematických tvarů, jako jsou dutiny ventilových sedel. Tyto optimalizované nástroje pomáhají překonat problémy, jako jsou zúžené vstupní partie nebo dlouhé vyložení nástroje, což přináší dosažení vysoké stability obráběcího procesu. Případová studie Výkonnost: Obrábění přírubového ložiska Při obrábění ložiskové skříně se zákazník potýkal s problémy s vibracemi a ztrátou produktivity. Pro dosavadní obráběcí proces byla využívána ocelová tyč a pro dokončení zbývající části díry bylo nutné použít následnou operaci. Po přechodu na nástroje Silent Tools výsledky ukázaly obrovské zvýšení produktivity. Došlo k omezení sklonů ke vzniku vibrací a zlepšení kvality obrobené plochy a současně se podařilo ušetřit drahocenný čas tím, že hrubování a dokončování bylo dokončeno v jediné operaci. Kromě toho, dalších nemalých úspor bylo dosaženo u pomůcek pro ochranu sluchu. Operace: Hrubovací a dokončovací vyvrtávání hluboké díry Obráběný materiál: CMC 02.1, MC P2.2.Z.AN kovaná slitinová ocel Nástroj: A570-3C D Břitové destičky: TNMG 332-QM, třída GC % Produktivita při dokončování Sandvik Coromant Konkurenční v c m/min (ft/min) Hrubování: 99 (325), dokončování: 152 (500) Hrubování: 67 (220) f n mm/ot (in/ot) Hrubování: (0.016), dokončování: (0.022) Hrubování: (0.014) a p mm (inch) 3.18 (0.125) 3.18 (0.125) Výsledky Časová úspora 15 min na součást Zvýšení produktivity, hrubování 132% Zvýšení produktivity, dokončování 160% +132% Produktivita při hrubování

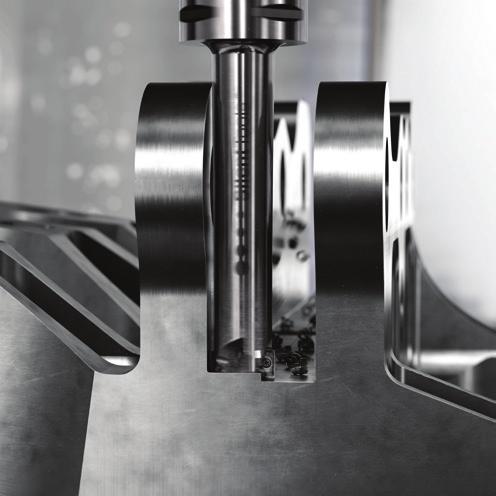

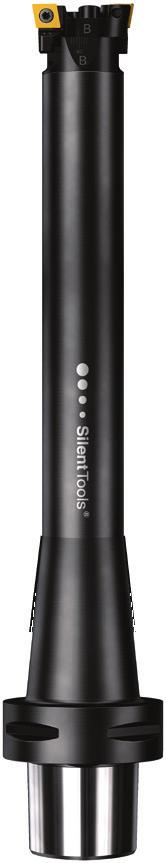

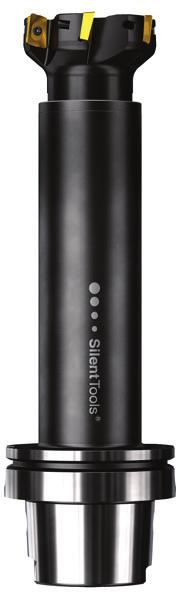

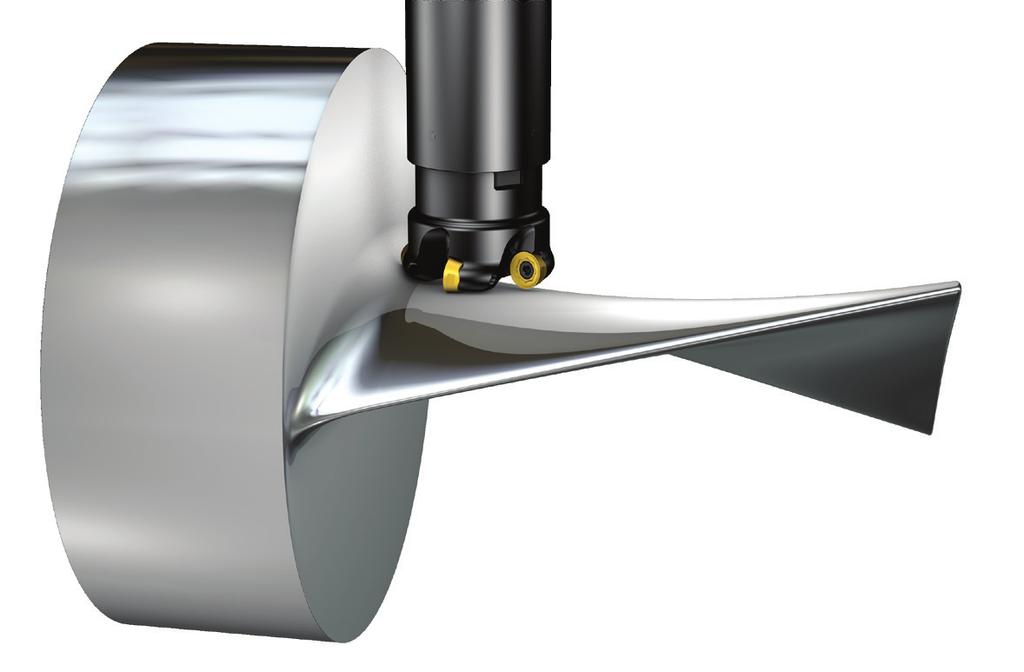

6 Nástroje Silent Tools TM pro frézování Maximalizujte produktivitu své frézy Práce s rotačními nástroji se liší od soustružení, při kterém je vyvrtávací tyč uchycena v tuhém nožovém držáku. Většina parametrů rozhodujících o úspěšnosti obráběcího procesu, jako např. upnutí obrobku nebo stabilita stroje, je však stejná. Dosahujte u vašich frézovacích operací maximálního zisku díky nástrojům Silent Tools. CoroMill 390 s integrovaným tlumičem vibrací Díky technologii Silent Tools, zabudované do prodloužených, extrémně univerzálních stopkových fréz CoroMill 390, můžete snadno docílit stability vašeho obráběcího procesu a přitom zachovat požadovanou drsnost obrobené plochy a vysokou kvalitu obrobených součástí. Bezkonkurenční produktivitu nabízí tato kombinace v případě fréz malých průměrů se štíhlou redukovanou stopkou. Toto řešení, umožňující omezení výskytu vibraci na minimum a zvýšení výkonnosti, je k dispozici u fréz s břitovými destičkami velikostí 07 a 11. Koncepce CoroMill 390 pokrývá celou řadu aplikací, včetně rohového frézování a obrábění dutin. Tyto frézy jsou ideální pro postupné zahlubování a šroubovicovou interpolaci. Frézování drážek bez vzniku vibrací Kombinace koncepce CoroMill QD se systémem Silent Tools zajišťuje požadovaný dosah nástroje a umožňuje udržení vibrací pod kontrolou při vyložení nástroje až šestinásobek průměru. Ideální řešení, umožňující omezení vibrací při frézování drážek s dlouhým vyložením nástroje, pak představuje osazení frézy břitovými destičkami s geometrií pro lehký řez. Koncepce CoroMill QD v kombinaci se systémem Silent Tools je vhodná pro frézování vnitřních a vnějších drážek vyžadující dlouhé vyložení nástroje nebo frézování drážek v trubkách, krytech a objímkách.

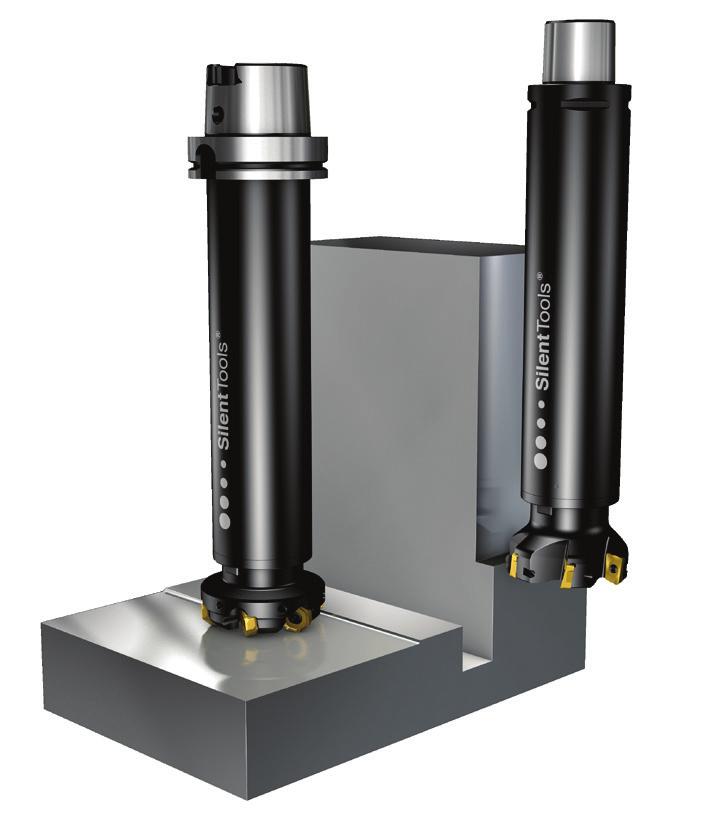

7 Frézovací adaptéry Silent Tools s upínacím trnem Frézovací adaptéry Silent Tools s upínacím trnem je možné použít pro celou řadu nástrojových koncepcí a pro široké spektrum aplikací, včetně čelního frézování s dlouhým vyložením nástroje, frézování do hlubokých rohů a stranového frézování, frézování dutin, frézování drážek a tvarového obrábění. První volbou, umožňující dosažení maximální produktivity při výrobě hlubokých dutin, jsou adaptéry s redukovanou stopkou v kombinaci s frézami se jmenovitým průměrem. K dispozici jsou také adaptéry se jmenovitým průměrem, umožňující dosažení maximální tuhosti a výkonnosti, určené pro frézy s přesazeným průměrem. Zvýšení produktivity: V porovnání se stejně dlouhými adaptéry bez systému Silent Tools minimálně o 50% u adaptérů s nejkratší délkou a až o 300% u nejdelších adaptérů Délka nástrojové sestavy: 4 až 8 průměr těla nástroje Vysoká spolehlivost na velkých obráběcích centrech při použití spojky Coromant EH Adaptéry Silent Tools jsou vhodné pro frézování dutin a tvarových ploch hlubokých forem, Peltonových kol, lopatek Francisových turbín a lopatkových kol. Z nástrojů s rozhraním Coromant EH na straně stroje můžete volit mezi frézami CoroMill 216 a CoroMill 316 s kulovým čelem, frézou CoroMill 300 s kruhovými břitovými destičkami nebo frézou CoroMill 415 pro vysoké rychlosti posuvu.

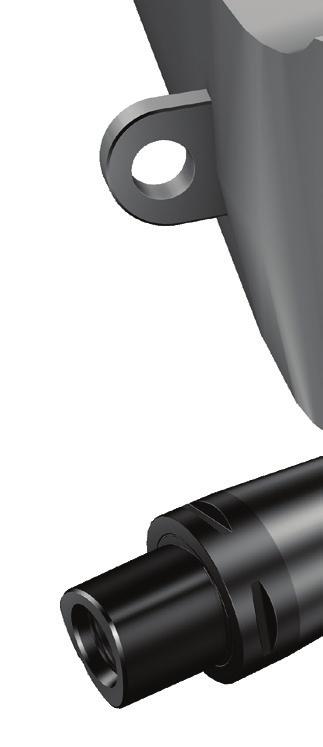

8 Nástroje Silent Tools TM pro vyvrtávání Flexibilní vyvrtávání při dlouhém vyložení nástroje Vnitřní vyvrtávání hlubokých děr nebo děr velkých průměrů jsou operace mimořádně náchylné ke vzniku vibrací, zejména při obrábění s dlouhým vyložením nástroje. Abyste předešli problémům spojeným se vznikem vibrací, jako jsou špatná struktura povrchu, nedostatečná přesnost nebo zvýšené opotřebení břitových destiček a stroje, je nezbytné stabilní nástrojové vybavení. Společnost Sandvik Coromant má ve své nabídce nástroje Silent Tools pro hrubovací i pro dokončovací vyvrtávání. Tyto nástroje jsou navrženy se speciálním, odolným rozhraním mezi můstkovou tyčí a tlumeným adaptérem a stejné adaptéry i můstkové tyče lze použít pro hrubovací i pro dokončovací vyvrtávání. To vám přináší jedinečnou flexibilitu a modularitu a umožňuje vám vytvářet si požadované nástrojové sestavy. Hrubovací a dokončovací vyvrtávání bez vzniku vibrací Zvýšení produktivity a dosažení úzkých tolerancí umožňují nástroje Silent Tools pro hrubovací a dokončovací vyvrtávání, s délkou v rozmezí 3 10 průměr těla nástroje. Použití nástrojů Silent Tools přináší možnost zdvojnásobení hloubky řezu při současném zachování produktivity vyvrtávání při dlouhém vyložení nástroje. Koncepce CoroBore BR20 s technologií Silent Tools je součástí nové generace nástrojů pro hrubovací vyvrtávání. Toto flexibilní řešení nabízí vlastnosti, jako je nerovnoměrná rozteč, trysky pro přívod řezné kapaliny, zaručující její velmi přesné nasměrování, nebo funkci umožňující stupňovité vyvrtávání, a lze jej zkombinovat se speciálně přizpůsobenými břitovými destičkami CoroBore 111 se čtyřmi řeznými hranami. Společně s koncepcí CoroBore 825 a CoroBore 826 pro dokončování se jedná o ideální řešení pro dosažení úzkých tolerancí díry a vynikající kvality obrobené plochy u malých průměrů. Pro hrubování a dokončování děr velkých průměrů nabízí nejoptimálnější řešení univerzální systém CoroBore XL, ve standardním sortimentu až do 1275 mm ( inch), který poskytuje výbornou stabilitu a umožňuje vyvrtávání bez vzniku vibrací. Koncepce CoroBore BR20 s technologií Silent Tools a CoroBore 825 pro malé průměry do 167 mm (6.57 inch). Koncepce CoroBore XL pro vyvrtávání velkých průměrů, včetně speciálních odlehčených můstkových tyčí, které umožňují použití se stávajícími posuvnými držáky a kazetami pro hrubovací i jemné vyvrtávání.

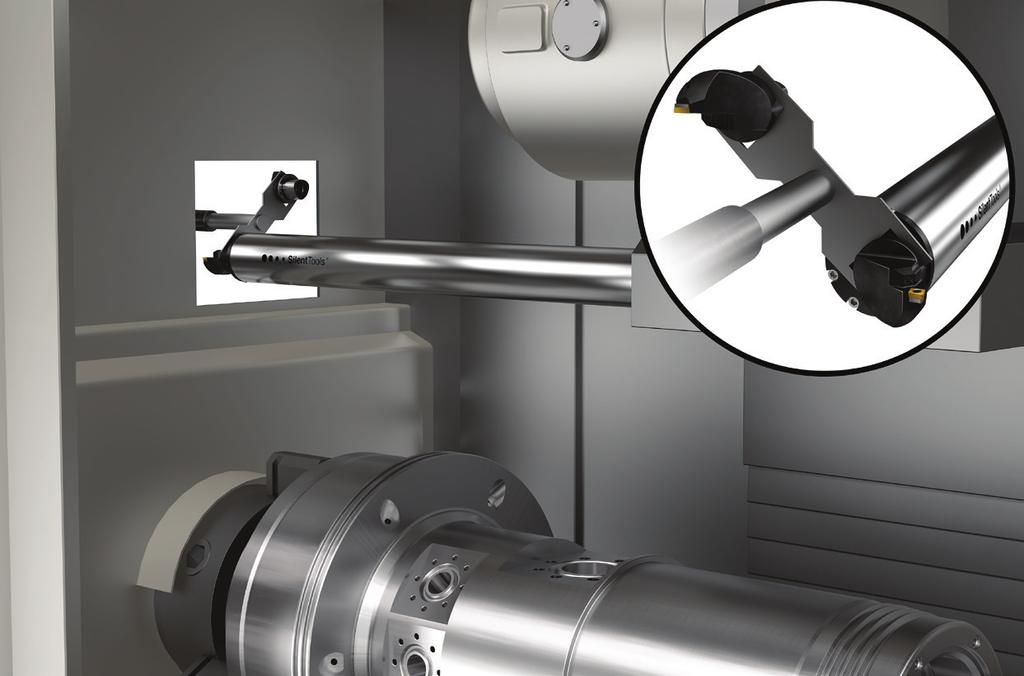

9 CoroBore XL s tlumeným adaptérem Silent Tools při vyvrtávání děr v přistávacím podvozku. Případová studie Výkonnost: Dokončování dutiny Zákazník ročně vyrábí těchto součástí, ale měl problémy s dosažením požadované kvality obrobené plochy, aniž by musel řešit problémy se vznikem vibrací. Dokončovací operaci předcházely dvě hrubovací operace, při kterých docházelo k chybě souososti o velikosti Z přechodu na nástroj Silent Tools zákazník vytěžil časovou úsporu ve výši 12.3 minut na obrobenou součást. Žádné vibrace, dobrá kvalita obrobené plochy a prakticky žádná kuželovitost díry, to vše byly vítané výsledky. Díky možnosti zvýšit rychlost posuvu a dalšímu zlepšení stability umožňoval poloměr špičky 0.8 mm dosažení lepších výsledků než původní poloměr 0.4 mm. Součást: Dutina, s přerušovaným řezem Obráběný materiál: Hliník 6082, CMC Operace: Dokončování Stroj: Biglia Smart Turn B1200 L, HSK 63 Řezná kapalina: Emulze Sandvik Coromant Konkurenční Adaptéry pro rozhraní obráběcích strojů C Nástroj C6-R825C-FAG 307A, R825-AF23STUC1103 Modulární nástrojová sestava s HSK 63 Průměr, mm Délka nástroje, mm Břitové destičky TCGX AL H10 v c m/min (ft/min) ( ) 100 (328) n, ot/min f n mm/ot (in/ot) 0.15 (0.006) 0.15 (0.006) a p mm (inch) 0.15 (0.006) 0.15 (0.006) Výsledky Minut na součást Časová úspora Přibližně 12 minut na součást +400% Úspora času na součást

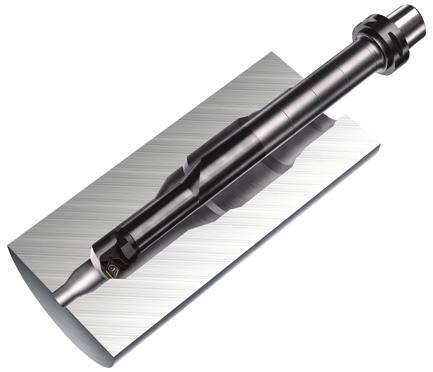

10 Speciální konstrukčně přizpůsobené nástroje pro specifické obráběcí úlohy Nabídka standardních skladovaných nástrojů Silent Tools představuje dobrou platformu pro optimalizovaná řešení a vysokou produktivitu, ale pokud potřebujete na zakázku upravený nástroj, odpovědí jsou naše speciální konstrukčně přizpůsobená řešení. Společně můžeme důkladně posoudit vaši aplikaci a připravit nejvhodnější řešení pro váš výrobní proces. Speciální konstrukčně upravené vyvrtávací tyče mají často kónický, eliptický a/nebo zakřivený tvar a upínací část přizpůsobenou obráběcímu stroji. K dispozici jsou tyče umožňující vyložení až 14 x průměr nástroje (BD). O pomoc při objednání speciálního konstrukčně přizpůsobeného řešení požádejte příslušného obchodního zástupce ve žlutém plášti. Speciální konstrukčně přizpůsobený nástroj s technologií Silent Tools optimalizovaný pro soustružení vnitřních ploch. Na využití senzorů založená technologie tlumení vibrací Silent Tools + Obráběcí nástroje Silent Tools + s v reálném čase fungujícím připojením vám umožní dálkovou kontrolu nástroje a obráběcí úlohy, potřebnou pro optimalizaci obráběcího procesu. Tyto nástroje, které jsou vybavené v adaptéru zabudovanými senzory a umožňují distribuci dat prostřednictvím Bluetooth, jsou určeny pro zvýšení kontroly a bezpečnosti obráběcího procesu při soustružení vnitřních ploch s dlouhým vyložením nástroje.

11 Obráběcím strojům přizpůsobené, technicky vyspělé vyvrtávací tyče Silent Tools Společnost Sandvik Coromant má ve své nabídce obráběcím strojům přizpůsobené vyvrtávací tyče s průměrem v rozmezí mm, vhodné pro vyložení až 14 BD. Tyče jsou na své přední straně přizpůsobené pro automatickou výměnu nástrojů (ATC), což umožňuje mnoho různých nástrojových konfigurací a snížení prostojů na minimum. Jsou přizpůsobené pro vnitřní přívod řezné kapaliny s tlakem až 350 barů (5076 psi). Obrábění hřídele tryskového motoru pomocí speciální, konstrukčně přizpůsobené vyvrtávací tyče Silent Tools + s rozměrem BD 120 mm, určené pro práci s vyložením až 16 BD.

12 Úspěch na základě výpočtu Aby vám pomohla dosáhnout maximální návratnosti vašich investic, nabízí společnost Sandvik Coromant několik užitečných aplikací. Pro získání rychlých a přesných doporučení pro volbu nástrojů použijte aplikaci CoroPlus ToolGuide a pro sledování úspor a maximalizaci vašeho zisku využívejte kalkulátory produktivity. Díky zvýšení produktivity a snížení počtu zmetků, je u investic do nástrojů Silent ToolsTM téměř vždy dosaženo krátké doby návratnosti. Pro usnadnění výpočtu návratnosti investic (ROI) do vašich nástrojů Silent Tools použijte speciální kalkulátory pro nástroje Silent Tools. Po vložení několika vstupních informací okamžitě uvidíte výsledky a dobu návratnosti investice do nástroje Silent Tools v porovnání s nástrojem bez tlumení vibrací. Stačí zadat naměřené hodnoty a na základě výpočtu jste na cestě k úspěchu! Kalkulátory a mnoho dalších užitečných informací, jako např. souhrnnou uživatelskou příručku, si můžete vyhledat na Centrální zastoupení: AB Sandvik Coromant SE Sandviken, Švédsko info.coromant@sandvik.com C-1040:166 cs-cz AB Sandvik Coromant 2016
